10-主轴组件
lzc7第四篇三章主轴组件
影响因素:
主轴、轴承、箱体孔的制造、装配和调整, 转速、支承设计,润滑剂,动平衡等
二、静刚度
静刚度:(刚度) 主轴组件抵抗静态外载荷变形的能力。 弯曲刚度K: 使主轴前端产生单位位移时,组位移方 向测量处所需施加的力。 即:K = F/δ (N/µm) ) 影响因素: 影响因素: 主轴尺寸形状 轴承型号数量 支承间距 传动件的布置方式 主轴前端悬伸量
车 床 主 轴 端 部
扭 定 矩 传 递 : 前 端 双 键 杆 从 后 端 拉 紧 孔 : 锥 位
铣 床 和 加 工 中 心 端 部
拉
7:24 7:24
短 锥 定 位 反 向 螺 母 锁 紧
外 圆 磨 床 主 轴 端 部
内圆磨床主轴 莫氏锥孔定位砂轮接杆并传递扭矩, 锥孔底部螺孔紧固接杆。
•
1.刚性支承、弹性主轴
L RB RA F a
δs
主轴前端受载F后,其挠度为: δs=( F a3 / 3 E I )(L/ a + 1 ) 柔度为:δs/ F=(a3 / 3 E I)(L/ a + 1 )
2. 刚性主轴、弹性支承
δk
RA
近似为线性变形 前后支承变形分别为δA 和 δB : δA =R A/KA δB =R B /K B 由于支承变形导致的主轴前端位移: δz =F/KA[(1+KA/KB)(a2/L2)+2a/L+1]
主轴结构之一:高刚度型
机床主轴结构之二:高速型
采用圆锥滚子轴承的主轴结构
多刀半自动车床主轴组件
磨床主轴
磨床主轴单元
内圆磨床主轴组件
第三节 主轴的滑动轴承
• 滑动轴承优点: 阻尼性能好 抗振性能好 • 分类: 液体滑动轴承 气体滑动轴承 支承刚度高 运动平稳 动压轴承 静压轴承
主轴组件

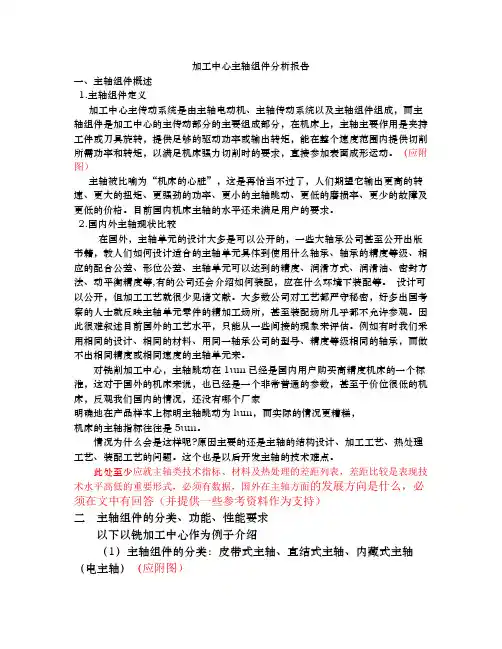

加工中心主轴组件分析报告一、主轴组件概述1.主轴组件定义加工中心主传动系统是由主轴电动机、主轴传动系统以及主轴组件组成,而主轴组件是加工中心的主传动部分的主要组成部分,在机床上,主轴主要作用是夹持工件或刀具旋转,提供足够的驱动功率或输出转矩,能在整个速度范围内提供切削所需功率和转矩,以满足机床强力切削时的要求,直接参加表面成形运动。
(应附图)主轴被比喻为“机床的心脏”,这是再恰当不过了,人们期望它输出更高的转速、更大的扭矩、更强劲的功率、更小的主轴跳动、更低的磨损率、更少的故障及更低的价格。
目前国内机床主轴的水平还未满足用户的要求。
2.国内外主轴现状比较在国外,主轴单元的设计大多是可以公开的,一些大轴承公司甚至公开出版书籍,教人们如何设计适合的主轴单元具体到使用什么轴承、轴承的精度等级、相应的配合公差、形位公差、主轴单元可以达到的精度、润滑方式、润滑油、密封方法、动平衡精度等,有的公司还会介绍如何装配,应在什么环境下装配等。
设计可以公开,但加工工艺就很少见诸文献。
大多数公司对工艺都严守秘密,好多出国考察的人士就反映主轴单元零件的精加工场所,甚至装配场所几乎都不允许参观。
因此很难叙述目前国外的工艺水平,只能从一些间接的现象来评估。
例如有时我们采用相同的设计、相同的材料、用同一轴承公司的型号、精度等级相同的轴承,而做不出相同精度或相同速度的主轴单元来。
对铣削加工中心,主轴跳动在1um已经是国内用户购买高精度机床的一个标淮,这对于国外的机床来说,也已经是一个非常普通的参数,甚至于价位很低的机床,反观我们国内的情况,还没有哪个厂家明确地在产品样本上标明主轴跳动为lum,而实际的情况更糟糕,机床的主轴指标往往是5um。
情况为什么会是这样呢?原因主要的还是主轴的结构设计、加工工艺、热处理工艺、装配工艺的问题。
这个也是以后开发主轴的技术难点。
此处至少应就主轴类技术指标、材料及热处理的差距列表,差距比较是表现技术水平高低的重要形式,必须有数据,国外在主轴方面的发展方向是什么,必须在文中有回答(并提供一些参考资料作为支持)二主轴组件的分类、功能、性能要求以下以铣加工中心作为例子介绍(1)主轴组件的分类:皮带式主轴、直结式主轴、内藏式主轴(电主轴)(应附图)三类主轴使用环境:皮带式主轴广泛用于小型机床上,并能满足机床对转矩特性的要求;直结式主轴虽然简化了主轴结构,有效地提高了主轴刚度,但主轴输出转矩小,电动机发热对主轴精度影响大;内藏式主轴是集皮带式主轴和直结式主轴优点,具有高速度,高精度,以及良好的稳定性能等多项优点,广泛用于数控钻铣设备,精密雕刻、雕铣、木工机械、精密磨床及其他数控高速机械。
立式加工中心主轴部件设计
引言装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度,数控技术及装备是发展高新技术产业和尖端工业(如:信息技术及其产业,生物技术及其产业,航空、航天等国防工业产业)的使能技术和最基本的装备。
制造技术和装备是人类生产活动的最基本的生产资料,而数控技术则是当今先进制造技术和装备最核心的技术。
当今世界各国制造业广泛采用数控技术,以提高制造能力和水平,提高对动态多变市场的适应能力和竞争能力。
此外世界上各工业发达国家还将数控技术及数控装备列为国家的战略物资,不仅采取重大措施来发展自己的数控技术及其产业,而且在“高精尖”数控关键技术和装备方面对我国实行封锁和限制政策。
数控机床技术的发展自1953年美国研制出第一台三坐标方式升降台数控铣床算起,至今已有很多年历史了。
20世纪90年开始,计算机技术及相关的微电子基础工业的高速发展,给数控机床的发展提供了一个良好的平台,使数控机床产业得到了高速的发展。
我国数控技术研究从1958年起步,国产的第一台数控机床是北京第一机床厂生产的三坐标数控铣床。
虽然从时间上看只比国外晚了几年,但由于种种原因,数控机床技术在我国的发展却一直落后于国际水平,到1980年我国的数控机床产量还不到700台。
到90年代,我国的数控机床技术发展才得到了一个较大的提速。
目前,与国外先进水平相比仍存在着较大的差距。
总之,大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位的重要途径。
1 绪论1.1 加工中心的发展状况1.1.1 加工中心的国内外发展对于高速加工中心,国外机床在进给驱动上,滚珠丝杠驱动的加工中心快速进给大多在40m/min以上,最高已达到90m/min。
采用直线电机驱动的加工中心已实用化,进给速度可提高到80~100m/min,其应用范围不断扩大。
国外高速加工中心主轴转速一般都在12000~25000r/min,由于某些机床采用磁浮轴承和空气静压轴承,预计转速上限可提高到100000r/min。
JCS018A加工中心结构
加工中心结构及附件2.1.1 主传动系统1.对加工中心主轴系统的要求加工中心主轴系统主要由主轴动力、主轴传动、主轴组件等部分组成。
由于加工中心相对一般的数控铣床来说必须具有更高的加工效率,更宽的使用范围,更高的加工精度,因此,它的主轴系统必须满足如下要求:(1)具有更大的调速范围并实现无级变速(2)具有较高的精度与刚度,传动平稳,噪声低(3)良好的抗振性和热稳定性(4)具有刀具的自动夹紧功能2.主轴电动机与传动1)主轴电动机加工中心常用的主轴电动机有交流调速和交流伺服电动机两种。
交流调速电动机通过改变电动机的供电频率可以调整电动机的转速,这种电动机成本较低,但不能实现电动机轴的径向准确定位。
交流伺服主轴电动机是一种高效能的主轴驱动电动机,这种电动机轴不但能实现任意径向的定位,还能以大转矩实现微小角度的转动。
2)主轴传动系统低速主轴常采用齿轮变速机构或同步带构成主轴的传动系统,从而可增强主轴的驱动力矩,适应主轴传动系统性能与结构。
图2-1为VPl050加工中心的主轴传动结构。
主轴转速范围为10 r/min~4000r/min。
当滑移齿轮3处于下位时,主轴在10~1200r/min间可实现无级变速。
当数控加工程序要求较高的主轴转速时,PLC根据数控系统的指令,主轴电动机自动实现快速降速,在主轴转速低于10r/min时,滑移齿轮3向上滑移,当达到上位时,主轴电动机开始升速,使主轴转速达到程序要求的转速。
高速主轴要求在极短时间内实现升降速,在指定位置快速准停,这就要求主轴具有很高的角加速度。
通过齿轮或传动带这些中间环节,常常会引起较大振动和较大噪声,而且增加了转动惯量。
为此将主轴电动机与主轴合二为一,制成电主轴,实现无中间环节的直接传动,是主轴高速单元的理想结构。
目前电主轴的转速可达到120000r/min~80000r/min;有的电主轴的最高主轴转速甚至能达到120000r/min。
图2-1 VP1050加工中心的主轴传动机构1-主轴驱动电动机 2、5-主轴齿轮 3-滑移齿轮 4、6-从动齿轮3.加工中心主轴组件加工中心主轴组件包括主轴、主轴轴承、传动件、密封件、自动夹紧装置、主轴定向装置和主轴锥孔清理装置等结构。
第10章 主轴组件PPT课件
金属切削机床
第三节 主 轴
主轴的结构 主轴材料与热处理方法 主轴技术要求
21
金属切削机床 主轴的结构 为了便于装配和满足轴承、传动件等轴向定位的需 要,主轴一般是阶梯形的轴。 有些主轴是空心的,如车床、铣床、加工中心等的 主轴。中孔用以通过棒料等。 d/D=0.7时,惯性矩下降约24%。为了不致使主轴 的刚度受太大的影响,孔径不宜超过外径的70%。
金属切削机床
a)
b)
常与双列圆柱滚子轴承配套使用
主轴轴承常用 轻系列、特轻系列、超轻系列
15
金属切削机床
主轴滚动轴承的精度 向心轴承: 0、6、5、4、2; 圆锥滚子轴承:0、6x、5、4、2; 推力轴承: 0、6、5、4
SP级和UP级作为补充;
旋转精度,相当于P4级和P2级;
(高)
内外圈的尺寸精度,则相当于P5级和P4级 (低)
轴承的工作精度主要决定于旋转精度
“成套轴承的内圈径向跳动”----Kia “成套轴承的外圈径向跳动”----Kea “轴圈滚道对底面的变动量”---Si(用于推力轴承)16
金属切削机床
表10-3
机床精度等级 前 轴 承
后轴承
普通精度级 精密级 高精度级
P5 或 P4(SP) P5 或 P4(SP)
主轴轴承在最高转速空转、连续运转至热稳态时允许温升为:
ቤተ መጻሕፍቲ ባይዱ
高精度机床 精密机床和数控机床 普通机床
810 ℃ 1520 ℃ 3040 ℃
滚动轴承温度不得超过 滑动轴承温度不得超过
70 ℃ 60 ℃
影响因素:
轴承间隙和预紧力的大小;润滑方式、散热条件等8
金属切削机床 5)耐磨性
长期保持原始精度的能力,即精度的保持性。 磨损后对精度有影响的部位首先是轴承。其次是安 装夹具、刀具或工件的定位面和锥孔, 还有如钻、镗床 的移动式主轴的内、外导向表面。
轴的定义与解释
第3章 主轴组件设计
第 3 章 主 轴 组 件 设 计 3.1主轴组件的基本要求 主轴组件的基本要求 3.2主轴轴承的选择与配置 主轴轴承的选择与配置 3.3主轴 主轴 3.4主轴组件的计算 主轴组件的计算 3.5提高主轴组件性能的措施 提高主轴组件性能的措施
第 3 章 主 轴 组 件 设 计
中等精度,转速 —40Cr等合金结构钢,调质,淬火 高精度轴 —轴承钢GCr15,弹簧钢65Mn,调质,淬火 高转速,重载
—20CrMnTi,20Cr,38CrMoAlA 渗碳淬火或氮化
第 3 章 主 轴 组 件 设 计
3.3.3主轴的技术要求 3.3.3主轴的技术要求
主轴的精度直接影响到主轴组件的旋转 精度.主轴和轴承,齿轮等零件相连接 处的表面几何形状误差和表面粗糙度关 系到接触精度.因此,主轴的技术要求, 应根据专机精度标准有关的项目制定. 具体的技术要求可参阅有关的主轴组件 而确定.
第 3 章 主 轴 组 件 设 计
3.4主轴组件的计算 3.4主轴组件的计算
3.4.1主轴组件计算时支承的简化 主轴组件计算时支承的简化 3.4.2主轴结构参数的确定 主轴结构参数的确定 3.4.3传动件的布置 3.4.3传动件的布置 3.4.4主轴组件的两支承的最佳跨距的计 主轴组件的两支承的最佳跨距的计 算 3.4.5主轴组件采用三支承的跨距的确定 主轴组件采用三支承的跨距的确定 3.4.6主轴组件的刚度校核 主轴组件的刚度校核
第 3 章 主 轴 组 件 设 计 3.4.1主轴组件计算时支承的简化 3.4.1主轴组件计算时支承的简化
如一支承上安装两个轴 承时,对于角接触轴承 采用反装法可以提高其 支承刚度,而支承点应 在前端轴承的接触线与 轴线交点处,如图3.9d所 示. 对于接触角为0的向心轴 承,则支承点在前端一 个轴承中部,如图3.9e所 示.其理由为预紧发生 在前面一列滚子(或滚 珠)与后轴承之间.
第2章___普通车床
7.5 KW ,1450 r/min
• 最大工件长度为1000mm的机床轮廓尺寸: 2668×1000×1190 mm (长×宽×高) • 工件长度为1000mm的机床净重: 2010 kg
2.1.2 CA 6140车床总体布局
•
1—主轴箱;2—刀架;3—尾座;4—床身;5、7—床腿;6—溜板箱;8—进给箱 图2-2 CA6140车床结构外观图
•
•
单轴自动车床;
多轴自动及半自动车床;•来自多刀车床;此外,还有各种专门化车床,如凸轮轴 车床、曲轴车床、铲齿车床、轧辊车床、车轮 车床等。 在大批量生产中,工厂还采用各种专用 车床。
2.1 CA6140普通车床简介
1.CA6140车床用途
如图2-1所示,CA6140车床属于通用卧式中型车床, 主要用于: 加工各种轴类、套筒类和盘类零件的回转表面, 如车削内外圆柱面、圆锥面、环槽及成形面;
改变部分传动副的传动比,使其含有因子25.4; 为实现螺距按分段调和排列,将基本组中的主动 轴与被动轴传动关系对调,形成: u基1=7:6.5; u基2=7:7; u基3=7:8;u基4=7:9;…
(3)车模数螺纹
模数螺纹主要用于公制蜗杆中。模数螺纹用模数 m表示螺距的大小,螺距为:
Tm m
所以摩擦片的片数较多。
• 右离合器用于传动主轴反转,主要用于退刀、转矩
不大的场合,摩擦片数也较少。
• 图2-5(a)中内摩擦片3装在轴Ⅰ的花键上,与轴
Ⅰ一起旋转。外摩擦片2空套在轴Ⅰ上,2的外部有
四个凸起装在空套齿轮1的缺口槽中。内、外摩擦片
相间安装,在未被压紧时,内、外摩擦片互不联系。
• 当杆7通过销子5向左推动压块8时,使内片3与外
第10章-7-2 主轴组件的计算
对粗加工机床,要验算传动件处的转角,
对齿轮传动,该齿轮处的主轴转角应满足
cF x rad 4 2 10 b
系数c= 5~15,齿轮宽度b较大或对主轴工
作性能要求较高时取小值, Fx 为齿轮圆周 力,单位为N。
2.主轴组件的扭转刚度验算
对钻床等以扭转变形为主的主轴,还要验
算其扭转刚度。 扭角在(20~25)D的长度内不超过1°
1.主轴组件的弯曲刚度验算
验算内容: 主轴轴端的位移Y
前轴承处的转角θ A。 如果切削力 F 和传动力 Q 不在同一平面内, 应将其分解在相互垂直的两个平面内分别 求出数值,再接向量进行合成,即
y
y
2 H
y
2 V
2 H
2 V
主轴轴端位移的允许值[y]根据机床所பைடு நூலகம்达
到的加工精度来确定 对精加工机床,取主轴轴端径向跳动允许 值的三分之一 对一般机床,取0.0002L,L为支承跨距 前支承处转角的允许值 [ θ A]与轴承类型 有关,可按表3-15选取 或者[θ A]=0.001rad
四、主轴组件的验算
对一般机床主轴,主要进行刚度验算,通
常能满足刚度要求的主轴也能满足强度要 求。 只有对粗加工、重载荷的主轴才需要进行 强度验算 对高速主轴,例如内圆磨床主轴,必要时 要进行临界转速验算。
主轴工作时,在切削力、传动力和支承反
力的作用下, 承受弯矩和转矩的联合作用 除重型机床外,一般不考虑主轴组件和工 件的重量 另外还承受压力(或拉力)作用,但比起 弯矩和转矩来说则小得多,一般忽略不计 但对钻床等轴向力很大的机床,则不能忽 略。
MnL 180 1 GI R
Mn——主轴传递的最大扭矩,单位为N·cm;
第三章-主轴部件
切
动压轴承和静压轴承两类。按照流体介质不同可分为
削
液体滑动轴承和气体滑动轴承。
机
(一)动压轴承
床
动压轴承按油楔数分为单油楔和多油楔。多油楔轴承
设
的轴心位置稳定性好,抗振动和冲击性能好。故多采
计
用多油楔轴承。
多油楔轴承有固定多油楔和活动多油楔两类。
返回本节
下一页
返回主页
退出
3.1.5 主轴滑动轴承
第 三
床
支承,中间支承为辅助支承,参见图2‐23; 也可以前、中支承为主要支承,后支承为
设 计
辅助支承,见图2‐29。且后者应用较多。
返回本节
下一页
返回主页
退出
图2‐23 卧式车床主轴箱展开图
中间支承为辅助支承 前后支承为主支承
图2‐29 加工中心主轴箱展开图
第 三
章
金 属 切 削 机 床 设 计
后支承为辅助支承 前中支承为主支承
《机械制造装备设计》
第三章 典型部件设计
主讲:王焱清
机械学院工业与制造工程系
3.1 主轴部件设计
退出
第
一、主轴部件应满足的基本要求
三 章
二、主轴部件的传动方式
金 属
切
三、主轴部件结构设计
削
机
四、主轴滚动轴承
床 设
计
五、主轴滑动轴承
返回本章
上一页
返
回
下一页
主
页
3.1.1 主轴部件应满足的基本要求
第 三
章
金 属 切 削 机
床
设
计
放在两个支承间靠近支承,受力情况良好, 最为常前见。
3.1.3 主轴部件结构设计
第三章 主轴组件设计解析
■ δa1、 δa2 可根据δa 计算得到 ■ 同 理 δb1、 δb2 也可根据δb计算得到
■ 一般情况下δ1等于δa1、δb1、δc1的均方根值 ■ δ2等于δa2、δb2、 δc2的均方根值
■ 据此,可算出δc1和δc2
■ 主轴的第⑶项公差就是根据2倍的δc1、 δc2 值
确定的
■ 4、短锥C对轴径A、B的径向圆跳动 ■ 短锥C是卡盘的定心轴颈。精度检验标准规
■ 二、轴承精度
■ 主轴轴承的精度主要采用P2、P4、P5 级
■ (B、C、D)相当于ISO 2、4、5 级
■ 此外,又规定了SP级和UP级作为补充
■ 结构对精度的影响:
■ a、向心轴承用于切削力方向固定的主轴, 对径向旋转精度影响最大的是“成套轴承的 内圈径向跳动” Kia
■ b、如用于切削力方向随主轴旋转而变化的 主轴,对轴承径向旋转精度影响最大的是 “成套轴承的外圈径向跳动” Kea
■ 轴瓦除了径向摆动外,也可轴向摆动
■ 轴瓦与球头螺钉接触面积要大于 80% 以保 证接触刚度
■ 轴承间隙靠螺钉调整 ■ 缺点是综合刚度低于固定多油楔轴承
■ 二、液体静压轴承
■ 静压轴承的油膜压 强由外界液压泵供 给
■ 油膜厚度对轴径和 轴承孔的圆度误差 起均化作用
■ 1、工作原理
■ 如图
■ 2、节流器
■ 型号:NN3000K(3182100) ■ NNU4900K(4382900)
■ 特点:内孔为 1:12 的锥 孔与主轴的锥形轴颈相配 合,只承受径向力
■ 间隙的调整: ■ 轴向移动内圈 ■ 适用场合: ■ 载荷较大、刚度要求较高,
中等转速
■ 2、双向推力角接触球轴承 ■ 型号:234400(2268100) ■ 特点:可承受双向的轴向载荷 ■ 它与双列圆柱滚子轴承配套使用
机床主轴组件设计介绍
主轴组件基本要求
■ 旋转精度 ■ 刚度 ■ 抗振性 ■ 热稳定性 ■ 耐磨性
主轴组件基本要求
■ 旋转精度 ■ 刚度 ■ 抗振性 ■ 热稳定性 ■ 耐磨性
径向跳动 轴向跳动
冲击力,交变力 硬度不均匀 加工余量变化 静刚度、质量分布 、阻尼 评价指标 低阶固有频率与振型
主轴组件基本要求
■ 旋转精度 ■ 刚度 ■ 抗振性 ■ 热稳定性 ■ 耐磨性
· 外径—D0 ·孔径— d ·悬伸量— a ·支撑跨距— L
重点掌握
■ 主轴组件的组成及功能 ■ 主轴滚动轴承配置 ■ 主轴滚动轴承精度及选配 ■ 主轴滚动轴承间隙调整 ■ 主轴结构尺寸计算
需要主轴具有分度运动功能
C轴功能示意
C轴传动系统
机床主轴组件设计
主要内容
■ 主轴组件的组成及功能 ■ 主轴组件基本要求 ■ 主轴传动件 ■ 主轴滚动支撑 ■ 主轴组件结构尺寸
主轴组件的组成及功能
■ 主轴组件由主轴、主轴轴承、传动件和定 位件等部分组成。
■ 主轴组件的功用是:缩小主运动的传动误 差并将运动传递给工件或刀具进行切削; 同时承受切削力和传动力等载荷。
构要求
■ 传动件布置
数控铣床主轴箱
主轴滚动支撑
■ 主轴常用滚动轴承的结构特点
· 角接触球轴承 · 双列短圆柱滚子轴承 · 圆锥滚子轴承 · 推力轴承 · 双向推力角接触轴承 · 陶瓷滚动轴承 · 磁浮轴承
角接触球轴承
双列圆柱滚子轴承
双向推力角接触球轴承
■ 主轴滚动轴承选择 ■ 主轴滚动轴承配置
· 径向轴承配置 · 推力轴承配置
■ 前端定位 ■ 后端定位 ■ 两端定位
· 三支撑配置
前端定位
■ 主轴滚动轴承精度及选配
机械制造装备设计题库
一、是非题(对的打“√”,错的打“×”10%)1.机床的可靠性是指机床在整个使用寿命周期内完成规定功能的能力(√)2.机床的可靠性是指机床在使用时完成规定功能的能力。
(×)3.机床形式与支承形式分为卧式、立式,机床形式是指主运动执行件的状态,支承件形式指高度方向尺寸相对长度方向尺寸的大小。
(√)4.机床形式与支承形式分为卧式、立式,是指主运动执行件的状态。
(×)5.从动轴转速与主动轴转速的比值称为传动比。
(√)6.主动轴转速与从动轴转速的比值称为传动比。
(×)7.拟定转速图时,在传动顺序上,各变速组应按“前多后少”的原则排列。
(√)8.拟定转速图时,在传动顺序上,各变速组应按“前少后多”的原则排列。
(×)9.设计变速传动系统运动时,传动副“前多后少”,传动线要“前密后疏”;降速要“前慢后快”。
(√)10.设计变速传动系统运动时,传动副“前多后少”,传动线要“前密后疏”;升速要“前快后慢”。
(√)11.设计变速传动系统运动时,传动副“前多后少”,传动线要“前密后疏”;降速要“前快后慢”。
(×)12.设计变速传动系统运动时,传动副“前多后少”,传动线要“前密后疏”;升速要“前慢后快”。
(×)13.主轴能传递全部功率的最低转速,称为主轴的计算转速。
(√)14.主轴能传递全部功率的最高转速,称为主轴的计算转速。
(×)15.主轴组件的抗振性是指机器工作时主轴组件抵抗振动、保持主轴平稳运转的能力。
(√)16.主轴组件的耐磨性是指长期地保持其原始制造精度的能力,即精度的保持性。
(√)17.对于空心主轴,内孔直径d的大小,应在满足主轴的刚度前提下尽量取大值。
(√)18.对于空心主轴,内孔直径d越大越好。
(×)19.滚柱导轨的承载能力和刚度都比滚珠导轨大,它适于载荷较大的设备,是应用最广泛的一种导轨。
(√)20.滚针导轨的长径比大,因此具有尺寸小、结构紧凑等特点,应用在尺寸受限制的地方。
车床主轴结构
主轴结构
1-6-8——螺母
2——同步带
作用:同步带传动是由一条内周表面设有等间距齿的环形皮带和具有相应齿的带轮所组成,运行时,带齿与带轮的齿槽相啮合传递运动和动力,它是综合了皮带传动、链传动齿轮传动各自优点的新型带传动。
4——脉冲编码器
作用:利用同步脉冲,数控车床可实现加工控制,也可作为主轴准停装置的准停信号
5-12-13-17——螺钉
7——主轴
9——箱体
作用:用来支撑、固定的。
主要任务就是把主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反转向的不同转速。
10——角接触球轴承
作用角接触球轴承(Angular Contact Ball Bearings)可同时承受径向负荷和轴向负荷。
能在较高的转速下工作。
接触角越大,轴向承载能力越高。
高精度和高速轴承通常取15度接触角。
在轴向力作用下,接触角会增大。
11-14圆柱滚子轴承
作用:分为四列圆柱滚子和双列圆柱滚子,径向承载能力高,但不能承受轴向力,径向尺寸小,极
限转速高,由于内圈无挡边所以可分别安装内圈和外圈组件(带全套滚子和保持架)。
----该种轴
承对于轧辊更换频繁的各类冷、热轧钢机具有径向承载能力大,旋转精度高,安装拆卸方便的优点。
适用于各种冷热轧机,开坯机等轧机上的工作辊或支承辊
15-带轮。
主轴组件图库
角接触球轴承具有良好的高速性能,但它 的承载能力较小,因而适用于高速轻载或精密 机床,如高速镗削单元、高速CNC车床等。
• 返回
典型高速结构
MNC 300
SKF 1
SS 125
NDM-40
76_300
返回
• MNC 300 该高速CNC车床主轴前后轴承都采用两 联角接触球轴承,具有较高的转速。
速度刚度结构
FNR 140 FNC 200 H2_077 SAG 101 BTA_B
HF2
SDNC 560
TNC 131
TS_15
返回
• FNR 140 返回
• FNC 200 返回
• H2_077
返回
• SAG 101
返回
• BTA_B返回• Fra bibliotekF2返回
• SDNC 560 返回
• TNC 131
主轴组件图库
高刚度结构 高速结构 速度刚度结构 主轴组件典型实例
高刚度结构
• 前支承用双列圆柱滚子轴承承受径向载 荷和60°角接触双列向心推力球轴承承 受轴向载荷,后支承采用双列短圆柱滚 子轴承。
这种轴承配置的主轴部件,适用于
中等转速和切削负载较大,要求刚度高 的机床。如数控车床主轴、镗削主轴单 元等。
返回
• TS_15
返回
机床主轴实例
• 返回
该图为具有一级转速的变速箱展开
图。最下面的轴是电动机轴或运动输入 轴,最上面的轴是机床主轴,主轴的位 置主要由车床的中心高确定。
• 返回
该图是采用圆锥滚子轴承的主轴部件,结 构比采用双列短援助滚子轴承简化,承载能力 和刚度比角接触球轴承高。但是因为圆锥滚子 轴承发热大、温升高,允许的极限转速要低些。 适用于载荷较大、转速不太高的普通精度的机 床主轴。
《变速箱工作原理》PPT课件
缺点: a.中性转向或稍有不足转向特性; b.轴距较长、传动轴较长需要加辅助支撑; c.整车装备质量大; d.传动轴限制了轿车地板的降低。
3.2前置发动机前轮驱动(前置前驱FF)
优点: a.机构紧凑,内部空间大; b.整车装备质量小8%左右; c.轴距小10%左右; d.降低成本; e.方向稳定性好,高速行驶安全性好; 这种布置形式应用于微型、普通级和中级轿车
两轴式变速器与离合器、主减速器的壳 体连成一体,且主减速器器的主动齿轮就 装在变速器第二周的输出端。
16
一轴 中间轴 图3:3轴式变速器
二轴
17
2.2 三轴式变速器
如图3所示结构:第一、二轴同心并与中间轴平行。 第一轴的前端用轴承支撑与 发动机飞轮中心,并 经花键与离合器从动盘相连;第二轴的后端经用 花键连接的突缘装有中央制动鼓和传动轴的千万 向节。第一轴的后端与其成一体的长啮合齿轮及 第二轴的各档齿轮分别与中间轴相应的齿轮啮合。
特点: a.除直接档外,其它各档的传动效率有所降低; b.在齿轮中心距较小的情况下,仍然可以获得大
的一档传动比。
18
下面是我部门开发的5T17变速箱齿轮与轴的安排 1-五倒档同步器 2-主轴五档齿轮 3-主轴四档齿轮
4-三/四同步器 5-主轴三档齿轮 6-主轴 7-副轴 8副轴一档齿轮 9-一/二档同步器 10-副轴二档齿轮 红色箭头为一档传动路线 黄色箭头为二档传动路线 绿色箭头为三档传动路线 蓝色箭头为四档传动路线 紫色箭头为五档传动路线
空调、灯光、雨刮,以及其他为满足
舒适性、安全性需要而设置的部件。
2
1.离合器 2.变速器 3.万向节 4.驱动桥 5.差速器 6.半轴 7.主减速器 8.传动轴
图 1 传动系机构图
数控机床主轴部件认知
定位预紧是一种保证对置轴承在使用中 不改变轴向相对位置的预紧方法。在使 用中预紧力会发生变化,但轴承相对位 置不变。
定压预紧是一种利用螺旋弹簧、蝶形 弹簧等对轴承施加预紧的方法。在使 用中即使轴承相对位置发生变化,预 紧力也可大致保持不变
三、主轴零部件
2. 主轴结构(数控车床)
1,6,8—螺母; 2—同步带; 3,16—同步带轮; 4—脉冲编码器; 5,12,13,17—螺钉; 7—主轴; 9—箱体; 10—角接触球轴承; 11,14—圆柱滚子轴承;15—带轮
主轴部件认知Leabharlann 一、主轴部件概述数控机床的主轴部件是主运动的执行部 件,它夹持刀具或工件,并带动其旋转,因 此应能传递切削转矩、承受切削抗力,并保 证必要的旋转精度。主轴部件包括主轴、主 轴前后支承、调整隔套、调整螺母、锁紧螺 母、主轴皮带轮等。
二、主传动系统的配置
1.主轴电动机直接驱动
2.电动机经同步齿形带传动主轴
三、主轴零部件
3. 主轴其它结构--主轴编码器
三、主轴零部件
3. 主轴其它结构--刀杆拉紧装置
图a所示为弹力卡爪结构,它有放大拉力的作用,可用较小的液压推力产生较大的拉紧力。 图b所示为钢球拉紧结构。
(a)
(b)
四、主轴的密封
1.非接触式密封
利用轴承盖与轴的间隙 密封用在工作环境比较 清洁的油脂润滑处
能使主轴获得较大的径 向和轴向刚度,满足机 床强力切削的要求,应 用于各类数控机床的主 轴。
提高了主轴的转速,适 合主轴要求在较高转速
下工作的数控机床
适用于中等精度、低速 与重载的数控机床主轴。
三、主轴零部件
➢ 轴承的预紧
在安装轴承时,预先使轴承产生内部应力,以便轴承在负游隙下使用,这种使用方法称为预 紧。常用的方法有定位预紧和定压预紧两种。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4、温升和热变形
热变形: 指机床工作时,各相对运动处的摩擦和搅油,其损 耗的能量转化为热,造成温升,使主轴组件在形状和位 置上产生的畸变。 造成影响: 温升使润滑油的粘度下降,使润滑脂熔化流失,影 响轴承的工作性能;温升产生热变形,使主轴伸长,轴 承间隙变化;主轴箱的热膨胀使主轴偏离正确位置;如 果前后轴承温度不同,还将使主轴倾斜。 影响因素 轴承的类型、配置及间隙的调整方式;润滑和密封 方式;散热条件。轴承的温升与转速有关。国标规定了 轴承允许的温升、最高温度。
前轴承对主轴组件的影响较大, 故前轴承的精度应选得高一些。 前轴承受的载荷较大,容易变形影响加工精度,同
时,前轴承对主轴前端变形的影响比后轴承大。
前后轴承的精度对主轴旋转精度的影响是不同的。
(a)当前轴承轴心有δa的偏 移量,后轴承偏移量为0时, 反映到主轴端部轴心的偏移 为:
(b)当后轴承轴心有δb的偏 移量,前轴承偏移量为0时, 反映到主轴端部轴心的偏移 为:
5.3 主 轴
主轴的主要设计内容 选定结构形状; 确定支承数目及结构尺寸; 选择材料及热处理方法; 制定技术条件和进行必要的验算等。
一、主轴的结构形状
选定主轴的结构形状必须满足:
使用要求、结构要求和加工装配要求等。 使用要求包括: 主轴头部、尾部(1:20锥孔)和内孔等。
2、滚动轴承的预紧
预紧(预载荷): 使轴承滚道与滚动体之间有一定的过盈量。 适当预紧的作用 : 提高滚动轴承的精度、寿命、刚度 。
预紧对滚子轴承的刚度的提高是不明显的;
对滚珠轴承的刚度的提高是明显的。 过度预紧,由于滚动体和滚道的变形太大,将提高温升和降 低寿命。 因此,必须根据载荷和转速,正确地选择预紧。
c、圆柱定心,螺纹压爪紧固
装卸比较方便,但定心直径 有间隙,定心精度低,悬伸长, 当主轴迅速制动时,盘有自动 松脱的可能,必须有防护装置。
2、为了提高刚度,主轴的直径应尽量大一些,悬伸量(前轴承 至主轴前端面的距离)应尽可能地小些。 3、为便于装配,主轴常制成阶梯形的。 4、为了不使主轴的刚度受太大的影响,主轴内孔直径不宜超过 外径的70%。(D/d≤0.7)
5、耐磨性
指长期保持其原始精度的能力,即精度保持性。
影响耐磨性的因素 材料、热处理、轴承(或衬套)类型、润滑方式等。 提高耐磨性的措施 易磨损的部位应淬硬。
要求高的,应用氮化钢,并经氮化处理。
二、结构上的要求
1、定位可靠(承受径向、轴向载荷轴承)
2、长期运转(精度、寿命)
3、标准设计(头部) 4、工艺性好(加工、间隙量控制方式 (如:双列圆柱滚子轴承) 用控制装置。 用螺母控制(图10-12)。 用剖分式调整垫圈控制。 轴向预紧轴承的间隙量控制方式(如:角接触球轴承) 修磨轴承内圈。 采用内、外隔套(图10-10、11) 。 用控制装置。 弹簧预紧。
影响主轴组件静刚度因素:
• 主轴的尺寸、形状; • 滚动轴承型号、数量、预紧 和配置形式; • 前后支承的距离; • 主轴前端的悬伸量等。
3、抗振性
指主轴受到交变切削载荷时,能够平稳地运转而不 发生振动的能力。 造成影响 影响工件的表面质量; 刀具耐用度; 主轴轴承寿命; 产生噪声。
影响因素
主轴组件的静刚度; 质量分布(重心偏移); 阻尼(特别是主轴前轴承的阻尼)。 主轴的固有频率应远大于激振力的频率,使它不易发生共振。
后端定位:
后端定位
3) 两端定位:承受轴向力的轴承装在前后支承。 主轴受热伸长时将产生轴向松动。只适用于较 短的轴。 两端定位: 两端定位
四、主轴滚动轴承的精度
主轴轴承的精度:
P2(旧B)、P4(旧C)、P5 (旧D)、
P6(旧E)、 P0(旧G)五级,又规定了 SP级和UP级作为补充。 P0级轴承设计时一般不用。
第5章 主轴组件
机床构造与设计
主要内容
主轴组件的设计要求; 主轴滚动轴承、滑动轴承的选择设计; 主轴组件的设计计算; 提高主轴组件性能的一些措施。 要求:掌握主轴组件的设计方法
机床主轴
机床主轴是机床在加工时直接带动刀具或工件 进行切削和表面成形运动的旋转轴。
主轴组件的组成
(3)双向推力角接触球轴承
承受轴向载荷。 接触角α越小,允许的转速越高,但轴向刚度越低。 修磨隔套6的厚度就能消除间隙和预紧。
(4)深沟球轴承
承受径向载荷; 不能调整间隙; 常用于精度和刚度要 求不太高的地方,如 钻床主轴。轴向载荷 则由配套的推力轴承 承受 。
(5)圆锥滚子轴承
机床支承件承受。
轴承配置时,除选择轴承的类型不同外, 推力轴承的配置是主要差别,布局方式主要有: 1) 前端定位:承受轴向力的轴承装在前支承。 主轴受热后,向前伸长最小,结构复杂。 设计精密卧式车床的两支承主轴组件常采用。 承受轴向力轴承配置简图
前端定位:
前端定位
2) 后端定位:承受轴向力的轴承装在后支承。 主轴受热后,向前伸长大,结构简单。 设计普通卧式车床的两支承主轴组件常采用。
1)滚动轴承的间隙量
最佳间隙量(或最佳预加载荷量)应考虑机床的 工作条件和轴承类型并根据试验和生产经验加以确定, 一般原则是: 高速、轻载或精密机床主轴组件,间隙量可大些,以减 少轴承的发热和磨损。 中低速、重载或普通精度级机床主轴组件,间隙量可小 些。 预紧量应根据试验和生产经验适当地选择。
5.2 主轴轴承选择和滚动轴承
一、主轴轴承的选择
滚动轴承
机床主轴轴承类型 滑动轴承
1 滑动轴承
在滑动摩擦下工作的轴承。
应用场合 一般在低速重载工况条件下. 或者是维护保养及加注润滑油困难的运转部位。
2 滚动轴承
将运转的轴与轴座之间的滑动摩擦变为滚动摩擦, 从而减少摩擦损失的一种精密的机械元件。
如车床和加工中心主轴。 (磨床主轴)
(1)角接触球轴承
为了提高刚度和承载能力,可以多个组合。
其中以背靠背组合为佳(轴向组合将使过盈量减少)。
角接触球轴承的预紧
在轴向力Fa0的作用下,使内、外圈产生轴向错
位可实现预紧。称为轴向预紧。
轴承厂在内圈(背
靠背组配)或外圈 (面对面组配)的端 面根据预紧力磨去δ。 装配时挤紧,就可得
注意事项
(1)调整螺母采用细牙螺纹,易于微量调节,
自锁性好。
(2)调整螺母应有防松措施。
(3)螺纹的中心应与主轴的中心重合。
(4)同一支承处有不同类型的轴承时,应用多个
螺母分别调整。
三、主轴滚动轴承的配置
大多数机床主轴采用两个支承,也有用三支承。 配置时应注意: 每个支承点都要承受径向力; 两个方向的轴向力应分别有相应的轴承承受; 径向力和两个方向的轴向力都应传递到箱体上,即负荷都由
1、主轴头部用于安装刀具或夹持工件的夹具,因此,要保 证刀具或夹具定位(轴向、定心)准确,装夹可靠、牢固, 而且装卸方便。 目前,主轴的头部形状已标准化。
常见车床主轴头部结构形式
a、短锥定心,法兰螺栓紧固,端面键传递扭矩。
特点:悬伸短,定心精度比较高,刚度好,主轴制动时 不会松脱,装卸快速,但制造困难,使用广泛。 b、长锥定心,螺纹紧固,单键传递扭矩。 特点:采用长锥增加了定心的稳定性,但悬伸仍较长。
影响旋转精度的因素:
各主要件(主轴、轴承、壳体孔等)的制造、装配和调整精度。
工作转速下旋转的精度
• (1)通常讲的旋转精度是在无载荷、低速转动的条件下。 • (2)当主轴以工作转速旋转时,由于润滑油膜的产生和不平 衡力的扰动,旋转精度将有所变化。这个差异,对于精
密和高精度机床,是不可忽略的。
• (3)工作转速下旋转的精度,影响因素还有:主轴的转速、 轴承的设计和性能,润滑剂和主轴组件的平衡。
4 滚动轴承的缺点是:
(1) 滚动体的数量有限,所以滚动轴承在旋转中的径向刚度
是变化的。这是引起振动的原因之一。
(2) 滚动轴承的阻尼较低。
(3) 滚动轴承的径向尺寸比滑动轴承大 。
5主轴轴承的选用原则
(1)一般情况下应尽量采用滚动轴承。 特别是大多数立式主轴,用滚动轴承可以采用脂润滑以 避免漏油。 (2)加工表面粗糙度数值较小,主轴是水平的机床 (如外圆和平面磨床、高精度车床等)才用滑动轴承。 (3)主轴前支承用滑动轴承,后支承和推力轴承用滚动轴 承。 主轴组件的抗振性主要决定于前轴承,因此,采用这种 结构,可提高主轴的抗振性。
到预定的预紧力。
(2)双列圆柱滚子轴承
只能承受径向载荷。 内孔为1:12的锥孔,与主轴的锥形轴颈相配合。 多用于载荷较大、刚度较高,中等转速的地方。
双列圆柱滚子轴承的预紧
这种轴承是靠内孔的锥面,轴向移动内圈,使内圈径向胀 大实现顶紧的,称为径向预紧。 衡量预紧的,是滚子包络圆直径D2,与外圈滚道直径D1 之差△=(D2-D1)。△称为径向预紧量或简称“预紧量”, 单位为um。 预紧量略大于 所受载荷下的 变形量。
6 主轴滚动轴承的主要设计内容
• • • • • •
类型的选择与配置; 精度及其选配; 间隙调整; 支承座的结构; 轴承的配合及配合零件的精度; 轴承的润滑与密封等。
二、机床主轴常用滚动轴承种类
(1)角接触球轴承
25 °接触角常用于轴向载荷较大地方 接触角越大,轴向承载能力越大。 °接触角多用轴向载荷较小转速较高的地方 特点: 15 既可承受径向载荷,又可承受轴向载荷。 角接触球轴承多用于高速主轴。
二、主轴的材料和热处理
1、主轴的材料,主要应根据耐磨性、热处理方法、热处理后的 变形选择。 2、主轴常用材料
① 普通机床的主轴,主要为提高强度和韧性。采用45钢,调 质T235到220-250HBS左右;主轴头部的锥孔、定心锥面、 轴颈等部位高频淬硬至50-55HRC。
