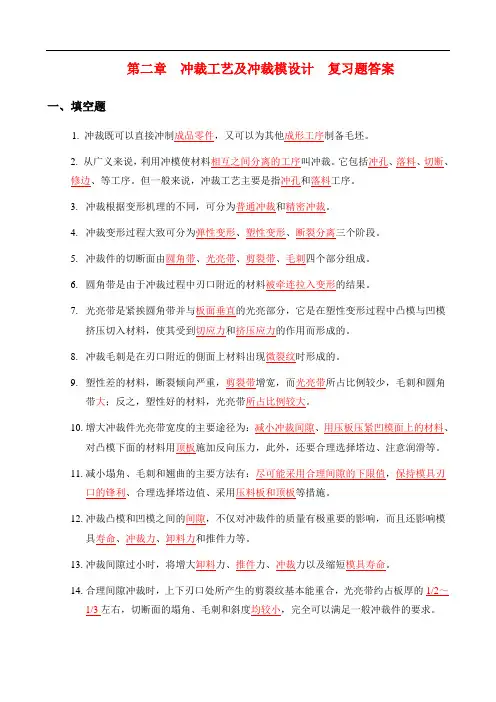

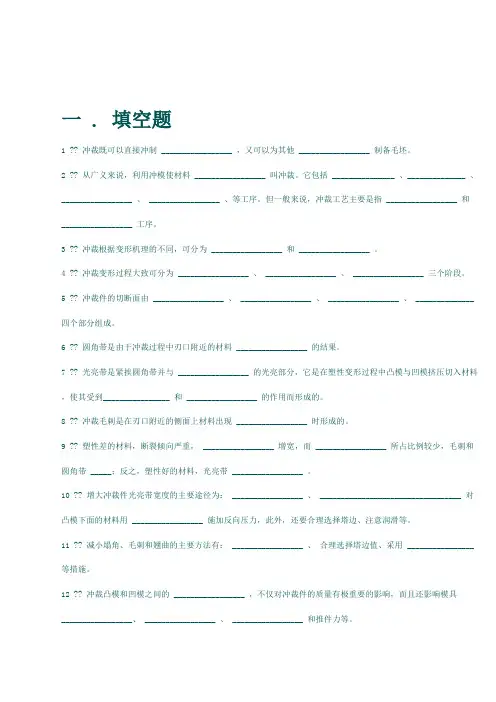

第二章冲裁工艺及冲裁模设计复习题答案一、填空题1. 冲裁既可以直接冲制成品零件，又可以为其他成形工序制备毛坯。

2. 从广义来说，利用冲模使材料相互之间分离的工序叫冲裁。

它包括冲孔、落料、切断、修边、等工序。

但一般来说，冲裁工艺主要是指冲孔和落料工序。

3.冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁。

4.冲裁变形过程大致可分为弹性变形、塑性变形、断裂分离三个阶段。

5.冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。

6.圆角带是由于冲裁过程中刃口附近的材料被牵连拉入变形的结果。

7.光亮带是紧挨圆角带并与板面垂直的光亮部分，它是在塑性变形过程中凸模与凹模挤压切入材料，使其受到切应力和挤压应力的作用而形成的。

8.冲裁毛刺是在刃口附近的側面上材料出现微裂纹时形成的。

9.塑性差的材料，断裂倾向严重，剪裂带增宽，而光亮带所占比例较少，毛刺和圆角带大；反之，塑性好的材料，光亮带所占比例较大。

10.增大冲裁件光亮带宽度的主要途径为：减小冲裁间隙、用压板压紧凹模面上的材料、对凸模下面的材料用顶板施加反向压力，此外，还要合理选择塔边、注意润滑等。

11.减小塌角、毛刺和翘曲的主要方法有：尽可能采用合理间隙的下限值，保持模具刃口的锋利、合理选择塔边值、采用压料板和顶板等措施。

12.冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响，而且还影响模具寿命、冲裁力、卸料力和推件力等。

13.冲裁间隙过小时，将增大卸料力、推件力、冲裁力以及缩短模具寿命。

14.合理间隙冲裁时，上下刃口处所产生的剪裂纹基本能重合，光亮带约占板厚的1/2～1/3左右，切断面的塌角、毛刺和斜度均较小，完全可以满足一般冲裁件的要求。

15.间隙过小时，出现的毛刺比合理间隙时的毛刺高一些，但易去除，而且断面的斜度和塌角小，在冲裁件的切断面上形成二次光亮带。

16.冲裁间隙越大，冲裁件断面光亮带区域越小，毛刺越大；断面上出现二次光亮带是因间隙太小而引起的。

17.影响冲裁件毛刺增大的原因是刃口磨钝、间隙大。

18.间隙过大时，致使断面光亮带减小，塌角及斜度增大，形成厚而大的拉长毛刺。

19.冲裁件的尺寸精度是指冲裁件的实际尺寸与基本尺寸的差值，差值越小，则精度越高。

20.所选间隙值的大小，直接影响冲裁件的断面和尺寸精度。

21.影响冲裁件尺寸精度的因素有两大方面，一是冲模本身的制造偏差，二是冲裁结束后冲裁件相对于凸模或凹模尺寸的偏差。

影响冲裁件尺寸精度的因素有间隙、材料性质、工件的形状和尺寸、材料的相对厚度t/D等，其中间隙起主导作用。

22.当间隙较大时，冲裁后因材料的弹性回复使落料件尺寸小于凹模尺寸；冲孔件的孔径大于凸模尺寸。

23.当间隙较小时，冲裁后因材料的弹性回复使落料件尺寸大于凹模尺寸，冲孔件的孔径小于凸模尺寸。

24.对于比较软的材料，弹性变形量小，冲裁后的弹性回复值亦小，因而冲裁件的精度较高；对于较硬的材料则正好相反。

25.冲模的制造精度越高，则冲裁件的精度越高。

26.间隙过小，模具寿命会缩短，采用较大的间隙，可延长模具寿命。

27.随着间隙的增大，冲裁力有一定程度的降低，而卸料力和推料力降低明显。

28.凸、凹模磨钝后，其刃口处形成圆角，冲裁件上就会出现不正常的毛刺，凸模刃口磨钝时，在落料件边缘产生毛刺；凹模刃口磨钝时，在冲孔件孔口边缘产生毛刺；凸、凹模刃口均磨钝时，则制件边缘与孔口边缘均产生毛刺。

消除凸（凹）模刃口圆角的方法是修磨凸（凹）模的工作端面。

29.冲裁间隙的数值，等于凹模与凸模刃口部分尺寸之差。

30.在设计和制造新模具时，应采用最小的合理间隙。

31.材料的厚度越大，塑性越低的硬脆性材料，则所需间隙c值就越大；而厚度越薄、塑性越好的材料，所需间隙值就越小。

32.合理间隙值和许多因素有关，其主要受材料的力学性能和材料厚度因素的影响。

33.在冲压实际生产中，主要根据冲裁件的断面质量、尺寸精度和模具寿命三个因素给间隙规定一个范围值。

34.在设计模具时，对尺寸精度、断面垂直度要求高的工件，应选用较小的间隙值；对于断面垂直度与尺寸精度要求不高的工件，以提高模具寿命为主，应选用较大的间隙值。

35.冲孔时，凸模刃口的尺寸应接近或等于冲孔件的最大极限尺寸。

36.落料件的尺寸与凹模刃口尺寸相等，冲孔件的尺寸与凸模刃口尺寸相等。

37.冲裁模凸模和凹模的制造公差与冲裁件的尺寸精度、冲裁间隙、刃口尺寸磨损有关。

38.落料时，因落料件的大端尺寸与凹模尺寸相等，应先确定凹模尺寸，即以凹模尺寸为基础，为保证凹模磨损到一定程度仍能冲出合格的零件，故落料凹模基本尺寸应取工件尺寸范围内较小尺寸，而落料凸模基本尺寸则按凹模基本尺寸减最小初始间隙。

39.冲孔时，因工件的小端尺寸与凸模尺寸一致，应先确定凸模尺寸，即以凸模尺寸为基础，为保证凸模磨损到一定程度仍能冲出合格的零件，故冲孔凸模基本尺寸应取工件孔尺寸范围内较大尺寸，而冲孔凹模基本尺寸则按凸模基本尺寸加最小初始间隙。

40.凸、凹模分别加工的优点是凸、凹模具有互换性，制造周期短，便于成批生产。

其缺点是模具制造公差小、模具制造困难、成本较高。

41.配制加工法就是先按设计尺寸加工一个基准件（凸模或凹模），然后根据基准件的实际尺寸再按间隙配作另一件。

42.落料时，应以凹模为基准配制凸模，凹模刃口尺寸按磨损的变化规律分别进行计算。

43.冲孔时，应以凸模为基准配制凹模，凸模刃口尺寸按磨损的变化规律分别进行计算。

44.凸、凹模分开制造时，它们的制造公差应符合δ凸+δ凹≤2c max-2c min的条件。

45.配制加工凸、凹模的特点是模具的间隙由配制保证，工艺比较简单，不必校核δ凸+≤2c max-2c min的条件，并且可放大基准件的制造公差，使制造容易。

δ凹46.冲孔用的凹模尺寸应根据凸模的实际尺寸及最小冲裁间隙配制。

故在凹模上只标注基本尺寸，不标注公差，同时在零件图的技术要求上注明凹模刃口尺寸按凸模实际尺寸配制，保证双面间隙为2c min～2max。

47.冲裁件的经济公差等于不高于IT11级，一般落料件公差最好低于IT10级，冲孔件最好低于IT9级。

48.冲裁件的工艺性，是指冲裁件对冲裁工艺的适应性。

49.冲裁件的工艺性分析，主要从冲裁件的结构工艺性、冲裁件的精度和冲裁件的断面质量等三方面进行。

50.冲裁件的断面粗糙度与材料塑性、材料厚度、冲裁模间隙刃口锐钝情况以及冲模的结构有关。

当冲裁厚度为2mm以下的金属板料时，其断面粗糙度值Ra一般可达12.5～3.2。

51.冲裁件在条料、带料或板料上的布置方式叫排样。

52.排样是否合理将影响到材料的合理利用、冲件质量、生产率、模具的结构及使用寿命等。

53.材料的利用率是指冲裁件实际面积与板料面积之比，它是衡量合理利用材料的指标。

54.冲裁产生的废料可分为两类，一类是结构废料，另一类是工艺废料。

55.减少工艺废料的措施是：设计合理的排样方案，选择合理的板料规格和合理的搭边值；利用废料作小零件。

56.排样的方法，按有无废料的情况可分为有废料排样、无废料排样和少废料排样。

57.对于有废料排样，冲裁件的尺寸完全由冲模来保证，因此制件的精度高，模具寿命高，但材料利用率低。

58.无废料排样是沿直线或曲线切断条料而获得冲件，无任何搭边，冲裁件的质量和精度要差一些，但材料的利用率高。

59.排样时，冲裁件之间以及冲裁件与条料侧边之间留下的工艺废料叫搭边。

60.搭边是一种工艺废料废料，但它可以补偿定位误差和料宽误差，确保制件合格；搭边还可增加条料刚度，提高生产率；此外还可避免冲裁时条料边缘的毛刺被拉入模具间隙，从而提高模具寿命。

61.硬材料的搭边值可小一些；软材料、脆材料的搭边值要大一些。

冲裁件尺寸大或者有尖突复杂形状时，搭边值取大一些；材料厚的搭边值要取大一些。

62.手工送料，有侧压装置的搭边值可以小，刚性卸料的比弹性卸料的搭边值大。

63.冲裁件尺寸大或是有尖角时，搭边值取大一些；材料厚的搭边值要取大一些。

在冲裁件过程中，冲裁力是随凸模进入材料的深度而变化的。

通常说的冲裁力是指冲裁力的最大值。

64.在冲裁结束时，由于材料的弹性回复及摩擦的存在，将使冲落部分的材料梗塞在凹模内，而冲裁剩下的材料则紧箍在凸模上。

65.从凸模或凹模上卸下的废料或冲件所需的力称卸料力，将梗塞在凹模内的废料或冲件顺冲裁方向推出所需的力称推料力，逆冲裁方向将冲件从凹模内顶出所需的力称顶料力。

66.采用弹压卸料装置和下出件方式冲裁时，冲压力等于冲裁力、卸料力、推料力之和；采用刚性卸料装置和下出料方式冲裁时，冲压力等于冲裁力、推料力之和；采用弹性卸料装置和上出料方式冲裁时，冲压力等于冲裁力、卸料力、推料力、顶料力之和。

67.为了实现小设备冲裁大工件或使冲裁过程平稳以减少压力机的震动，常用阶梯凸模冲裁法、斜刃口冲裁法和加热冲裁法来降低冲裁力。

68.在几个凸模直径相差较大、距离又较近的情况下，为了能避免小直径凸模由于承受材料流动的侧压力而产生的折断或倾斜现象，凸模应采用阶梯布置，即将小凸模做短一些。

这样可保证冲裁时，大直径凸模先冲。

69.阶梯冲裁时，大凸模长度应比小凸模长度长，可以保证冲裁时大凸模先冲。

70.采用斜刃冲裁时，为了保证冲件平整，落料时应将凸模做成平刃；冲孔时应将凹模做成平刃。

71.材料加热后，由于抗剪强度降低，从而降低了冲裁力。

72.模具压力中心就是冲压力合力的作用点。

模具的压力中心应该通过压力机滑块的中心线。

如果模具的压力中心不通过压力机滑块的中心线，则冲压时滑块会承受偏心载荷，导致滑块、压力机导轨及模具导向部分零件不正常磨损；还会使合理间隙得不到保证，从而影响制件的质量和模具的寿命。

73.冲裁模的形式很多，按送料、出件及排除废料的自动化程度可分为手动模、半自动模和自动模等三种。

74.按工序组合程度分，冲裁模可分为单工序模、级进模和复合模等几种。

75.在压力机的一次行程中，只完成一个冲压工序的冲模称为单工序模。

76.在条料的送进方向上，具有两个或两个以上的工位，并在压力机的一次行程中，在不同的工位上完成两个或两个以上工位的冲压工序的冲模称为级进模。

77.在压力机的一次行程中，在模具的同一位置上，完成两个或两个以上的冲压工序的模具，叫复合模。

78.冲裁模具零件可分为工艺零件、结构零件。

79.组成冲模的零件有工作零件，定位零件，导向零件，压料，卸料和出件零件，支撑零件，紧固及其它零件等。

80.在冲模中，直接对毛坯和板料进行冲压加工的零件称为工艺零件。

81.由于级进模的工位较多，因而在冲制零件时必须解决条料或带料的定位问题，才能保证冲压件的质量。

82.定位零件是指用于确定条料或工件在模具中的正确位置的零件。

83.所谓导向零件，是用于确定上、下模相对位置、保证位置精度的零件。
