在线水质分析仪说明书

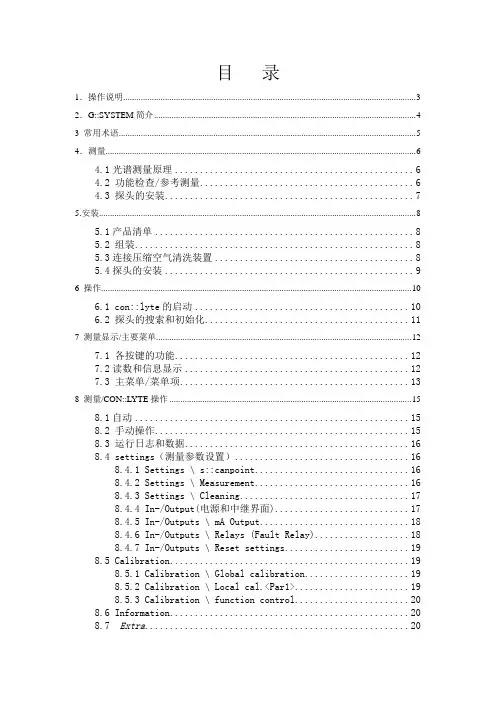

目录

1．操作说明 (3)

2．G::SYSTEM简介 (4)

3 常用术语 (5)

4．测量 (6)

4.1光谱测量原理 (6)

4.2 功能检查/参考测量 (6)

4.3 探头的安装 (7)

5.安装 (8)

5.1产品清单 (8)

5.2 组装 (8)

5.3连接压缩空气清洗装置 (8)

5.4探头的安装 (9)

6 操作 (10)

6.1 con::lyte的启动 (10)

6.2 探头的搜索和初始化 (11)

7 测量显示/主要菜单 (12)

7.1 各按键的功能 (12)

7.2读数和信息显示 (12)

7.3 主菜单/菜单项 (13)

8 测量/CON::LYTE操作 (15)

8.1自动 (15)

8.2 手动操作 (15)

8.3 运行日志和数据 (16)

8.4 settings（测量参数设置） (16)

8.4.1 Settings \ s::canpoint (16)

8.4.2 Settings \ Measurement (16)

8.4.3 Settings \ Cleaning (17)

8.4.4 In-/Output(电源和中继界面) (17)

8.4.5 In-/Outputs \ mA Output (18)

8.4.6 In-/Outputs \ Relays (Fault Relay) (18)

8.4.7 In-/Outputs \ Reset settings (19)

8.5 Calibration (19)

8.5.1 Calibration \ Global calibration (19)

8.5.2 Calibration \ Local cal. (19)

8.5.3 Calibration \ function control (20)

8.6 Information (20)

8.7 Extra (20)

9 附件 (21)

9.1 多功能玻片 (21)

9.2 安装棒 (21)

9.3旁路器具 (23)

10 运行日志消息 (25)

11 软件的下载说明（CON::LYTE） (28)

12 联系地址 (28)

1．操作说明

通过购买s::can G::system 在线水质分析仪，您会获得一种易于操作，应用围广的高科技测量产品。

为了可以充分发挥该产品的各种性能，您需要熟悉整个测量系统：例如滤波频谱仪传感器探头（carbo::lyser,nitro::lyser or multi::lyser）,控制器(con::lyte)和测量技术相关背景等知识背景。设计本手册的目的就是为了使您能够熟悉整个G::system系统。

请注意本手册可以在随产品附带的CD-ROM光盘中找到。本手册在光盘中是以MS-WORD格式提供，可以方便的使用超文本连接来浏览手册。也就是说，您可以直接点击超（例如章节号）以跳至该章节。您也可以使用MS-WORD提供的Web导航工具跳转到其他位置。所有超都用蓝色标记:[Reference].所有使用斜体和下滑线的文字都可以在控制器中的显示中找到。

在下面的第[3]、[4]部分将会给出常用术语的解释以及系统的免维护特性的介绍。如果想了解该测量系统的各个部件、安装信息和开机操作，请察看第[5]、[6]部分。

第[7]、[8]部分将介绍如何通过控制器来操作监视系统，该部分是本手册容最多的。

第[9]部分将介绍可从s::scan选购的测量附件和安装附件。

第[10]部分提供了一些您可能会遇到的问题的解决方法。

第[11]部分将会一步一步的描述如何通过USB联接来升级控制器(con::lyte)软件。

在第[12]部分提供了我们的联系地址

在技术文件中提供了产品的所有的数据和规格。(“submersible s::scan spectrometers”and”s::can controllers”)

祝您使用s::can产品愉快！

如果您有任何疑问，请立即与您的经销商联系。或者直接给我们发。

想了解我们详细信息，请察看最后一页。

2．G::system简介

由滤波频谱仪探头和控制器组成的G::system是一种在标准应用中安全易操作的设备。该产品的重要特性在下面提到的过程能力：

简洁友好的操作

精心设计的测量结果显示

高安全性和高稳定性

置标定

自动清洗装置，基本免维护

下面的关键字将会告诉我们如何方便、安全、可高的进行每天的测量工作：

用户可以自定义测量时间以获取连续时间测量序列

自动浊度校正可以补偿在测量可溶性物质的过程中不溶性物质造成的影响

智能评估算法可以优化测量参数以适应介质的改变

自动检测程序确保系统的高可靠性

光谱算法可以准确的量化独立于背景矩阵的物质个体和物质总体

所有的设置已经根据实际应用在通用算法的框架中的得以调整。因此，用户可以直接开始测量而不必花费很多时间来设置各种参数

现场标定

自动清洗装置可以使设备提供长达数月的可靠数据

过程控制系统的界面可以灵活的配置

3 常用术语

本章介绍了一些常用术语。了解该术语有助于理解G::system测量系统。下面的列表是按字母表排列的。在解释中的斜体字本身也是本章介绍的书语。

吸收(absorption)：吸收是与物质的浓度成比例的：浓度越高，光吸收越多。每种物质都吸收与自己典型波长相同的光。这应用在当从FP中计算个别参数时，所要求的算法储存在通用标定中。每个s::can探头都采用256种波长的光来测量吸收。

Abs/m 通过直接比较不同测量路径的结果所获得的每米的吸收值。如果浓度为常量，吸收随测量路径的长度直线的改变。

Carbo::lyser: s::can滤波频谱传感器探头可以测量两种浓度参数（FTUeq和TSSeq）和有机碳（CODeq和TOCeq）

Con::lyte:特用于s::can滤波频谱仪传感器探头carbo::;yser,nitro::lyser 和multi::lyser 以区别于con::lyte2(2参数)和con::lyte4(4参数)

控制器：或者叫做本地控制器。所有用于操作s::can探头的计算器都可在该单元上显示。例如：PC，膝上/笔记本电脑，con::stat,con::lyte等

衰减(extinction)：同吸收（absorption）

Fp：在一个特定的测量时间，取决于波长（nm横轴）的吸收光谱（Abs/m纵轴）的代表。物质在特定的波长上吸收光。Fp由测量时间所有物质在测量介质中的吸收所组成。Fp使用通用标定来计算参数。在使用滤波频谱传感器探头时，fp 是测量的基础。

功能性检查：参考测量和测量窗口的软件检查。如果功能性检查正常，则说明测量窗口未堵塞，参考测量正常。如果窗口被堵塞或者使用一年后应该进行功能性检查。

本地标定：当探头安装好以后，借助于实验分析对比数据而对测量介质的特定组成而进行的标定。因为不能与实际污水的特定组成相对应，人造污水或者标准等标定方法不可用。而且基于通用标定，经常在实验室确定的浓度与光谱测量的参数建立一个线性连接。测量介质的组成由优于本地标定的采样来确定。

通用标定：基于测量介质（例如饮用水，污水）而对滤波频谱仪传感器探头所做的调整。通用标定包含用于计算来自fp的参数的算法。这些算法是以s::can在测量许多可比较并且具有代表性的测量介质的经验为基础的。如有特殊要求或者对准确度要求很高，则有必要进行本地标定.

矩阵(matrix)：在不同物质中测量介质的组成。

测量路径：光线通过测量介质的路径。单位:mm。吸收随着测量路径的长度成线性增长。测量路径越短，测量围越大；测路径越长，测量精度越高。探头可提供下面几种测量路径:1mm，2mm，5mm(废水，河水)，35mm（河水，饮用水）。

测量窗口：光线通过测量窗口进入介质从另外一个离开。可以利用功能性检查来判断测量窗口是否堵塞。

Multi::lysertm：可以测量硝酸盐（no3－neq），有机碳（CODeq，TOCeq等）以及浊度（FTUeq,TSSeq等）的s::can滤波频谱仪传感器探头。

Nitro::lysertm：可以测量硝酸盐（no3－neq），有机碳（CODeq，TOCeq等）的s::can滤波频谱仪传感器探头。

参数：从fp获得的浓度。可以使用通用标定计算出来，而且可以根据使用本地
