《高分辨率层序地层学》界面成因类型、识别标志及其层序地层学意义

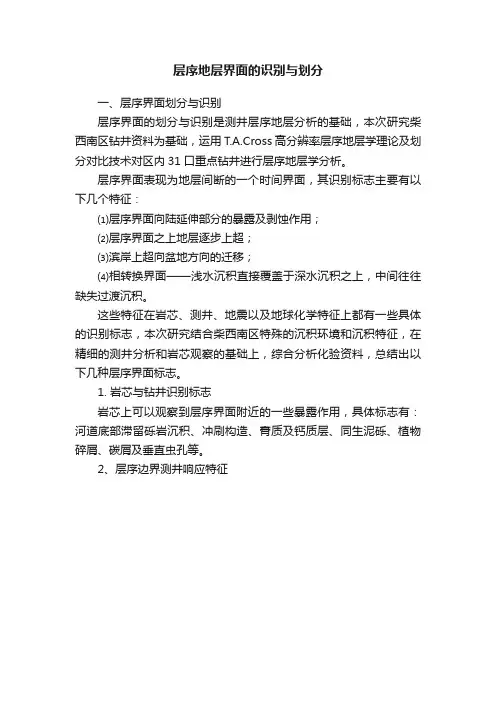

层序地层界面的识别与划分

层序地层界面的识别与划分
一、层序界面划分与识别
层序界面的划分与识别是测井层序地层分析的基础,本次研究柴西南区钻井资料为基础,运用T.A.Cross高分辨率层序地层学理论及划分对比技术对区内31口重点钻井进行层序地层学分析。
层序界面表现为地层间断的一个时间界面,其识别标志主要有以下几个特征:
⑴层序界面向陆延伸部分的暴露及剥蚀作用;
⑵层序界面之上地层逐步上超;
⑶滨岸上超向盆地方向的迁移;
⑷相转换界面——浅水沉积直接覆盖于深水沉积之上,中间往往缺失过渡沉积。
这些特征在岩芯、测井、地震以及地球化学特征上都有一些具体的识别标志,本次研究结合柴西南区特殊的沉积环境和沉积特征,在精细的测井分析和岩芯观察的基础上,综合分析化验资料,总结出以下几种层序界面标志。
1. 岩芯与钻井识别标志
岩芯上可以观察到层序界面附近的一些暴露作用,具体标志有:河道底部滞留砾岩沉积、冲刷构造、膏质及钙质层、同生泥砾、植物碎屑、碳屑及垂直虫孔等。
2、层序边界测井响应特征
3. 最大湖泛面识别标志
最大湖泛面形成于沉积速率远远小于湖平面上升速率条件下形成的,是层序划分中的一个重要界面,也是比较容易识别的一个界面。
沉积
4、钻井层序地层分析
柴西南区下第三系具有多旋回性、多物源、多沉积体系的沉积特征,盆地具有凹凸相间的古地貌特征,发育陡坡带、缓坡带及局部古隆起区。
受物源和古地形的控制,不同地区层序发育特征有着明显的区别,。
层序地层学

沉积背景
物类型。
地震、钻测井和露头资料的层序划分与对比,层序年代标定,建立等时 层序分析 年代地层格架,确定层序周期与级别,分析层序时频特征,分析层序成
因机理,确定层序的主控因素。
确定体系域类型,分析各体系域的分布,分析地震相、沉积相的特征, 层序构型
判断古水流体系,确定准层序的叠置样式,建立地层层序模式,并进行 分析
三角洲进积与退积作用转换面
A Genetic Sequence =
Sediment Accumulated in One Base-Level Cycle
Base-Level Rise Half-Cycle Base-Level Fall Half-Cycle
2 进展 —高分辨率层序地层学
高分辨率层序地层学核心内容是建立多级次基准面旋回。 基本方法是判别A/S比值单向变化趋势确定基准面旋回转换 位置。
(c) 垂向叠加
LS
(d) 海向步进 海洋方向
VS
SS b 陆地方向
临滨 滨岸平原
大洋方向
有效可容纳空间迁移及伴随的地层堆积样式
不 同 基 准 面 状 态 下 砂 体 叠 加 规 律
2 进展 —不同背景的层序模式
三种边缘背景下的低位体系域构成 (据Van Wagoner等,1990)
2 进展 —陆相层序地层
示 形
式
地震相 + 模相式 体系域分析
2 进展 —由相模式到体系域
2 进展 —高分辨率层序地层学
基准面、可容纳空间及其与地表的关系
2 进展 —高分辨率层序地层学
供给充分时的有效沉积物通量(单位时间内的沉积物补给量)
沉积 物 卸 载 区
沉 积 物 补 给区
第4章 高分辨率层序地层对比技术

二、高分辨率层序地层学的关键术语
B、中期旋回层序(IV级)
• 中期旋回层序属Ⅲ级长期旋回层序中的次一级湖进-湖退 旋回产物,发育于区域性湖进或湖退过程中,大多数具 有较完整的旋回结构。
• 于盆地边缘发育的此类旋回之间,大多发育有间歇暴露 面、较大规模的侵蚀冲刷面和岩性突变面,盆内则以相 关整合面为主。
T.A.Cross引用并发展了这一概念,并赋予 其时间单元意义。他进一步阐明,基准面既 不是海平面,也不是海平面向陆方向延伸的 水平面。
二、高分辨率层序地层学的关键术语
因此基准面是一种状态,在这种状态下,要求搬 运沉积物的能量同储存沉积物的能量是平衡的。基 准面又是一个势能面,它反映了地球表面与力求其 平衡的地表过程间的不平衡程度。
油层对比原理与方法
第四章 高分辨率层序地层对比技术
• 高分辨率层序地层学的概念及特点 • 高分辨率层序地层学的关键术语 • 高分辨率层序地层学的基本原理 • 高分辨率层序地层对比的关键方法
一、高分辨率层序地层学的概念及特点
高分辨率层序地层学的理论核心是在基准面旋 回变化过程中,由于可容纳空间与沉积物供给通 量比值 (A /S) 的变化,相同沉积体系域或相域 中发生沉积物的体积分配作用,导致沉积物的保 存程度、地层堆积样式、相序、相类型及岩石结 构发生变化,从而使得储层的展布及其物性也发 生相应的变化,而这些变化是其在基准面旋回中 所处的位置和可容空间的函数。
间歇暴露面,较大规模的冲 刷面,岩性、岩相的突变面 或均变面
反映同一沉积体系中相似或 相邻相序的进积→退积组合 的测井相转换面、突变面
未作特殊处理的剖面很难识 别,或表现为地震反射结构 变化的分界面,地震相类型 转换面
Ⅴ类
与斜率周期中气 候波动引起的基 准 面 升 降 和 A/S 值变化有关
高分辨率层序地层学

目录1 概述 (2)2 “高分辨率层序地层学”概念的剖析 (2)3 高分辨率层序地层学的基本原理 (2)3.1基准面变化原理 (3)3.2沉积物体积分配原理 (5)3.3相分异原理 (6)3.4物质守恒原理 (6)4 在油气勘探中的应用 (6)4.1 储层对比 (7)4.2 储层分布预测 (7)5 总结 (8)参考文献 (9)1 概述高分辨率层序地层学是由美国科罗拉多矿业学院Cross教授(1988)带领的研究组所提出,它以野外露头、钻井岩芯、测井和高分辨率地震反射剖面资料为基础,根据地层的过程响应沉积动力学原理,通过精细地层层序划分和对比技术将钻井的一维信息转变为三维地层叠置关系,从而建立区域、油田乃至油藏等不同规模层次的储层、隔(夹)层及烃源岩层的成因地层对比格架。
高分辨率层序地层学理论核心为:在基准面变化过程中,由于可容纳空间和沉积物供给量比值(A/S)的变化,在相同的沉积体系域或相域中发生沉积物的体积分配作用,导致沉积物的保存程度、地层堆积样式、相序、相类型以及岩石结构和相组合类型发生变化。
基本理论包括基准面原理、体积划分原理、相分异原理和旋回等时对比法则。
其理论的关键点是基准面变化控制了层序地层的发育。
2 “高分辨率层序地层学”概念的剖析由于“层序地层学”概念诞生于前,“高分辨率层序地层学”概念诞生于后,在“层序地层学”概念先入为主的情况下,可能会有人认为“高分辨率层序地层学”一词的核心是“层序地层学”。
其实不然,只要深刻地理解了高分辨率层序地层学的理论方法体系构成,不难得出,它与经典的层序地层学是有质的差异的,二者之间无论是在概念、理论体系构成上,抑或是在方法体系构成上都有不同。
高分辨率层序地层学虽然借鉴了经典层序地层学的某些思想,但它不是对经典的层序地层学的一种简单升级,而是质的革新,具有一套完全独立于经典层序地层学的、不但适用于海相地层而且适用于陆相地层的理论方法体系,它摆脱了经典层序地层学关于海平面变化控制层序形成这一思想对陆相层序地层研究的束缚,通过对基准面旋回的不同层次性分析,实现不同级次的层序地层划分与对比,从而构建起高分辨率层序地层格架。
《高分辨率层序地层学》绪论

绪论层序一词(sequence),由Sloss在1949年第一次引入地质学中,认为它是“比群和超群更高一级的岩石地层学单位”,而没有现代层序地层学的概念.70年代初,北美、西欧一些国家,把地震地层学方法广泛应用于石油和天然气的勘探,取得了显著的经济效益,同时也积累了大量的地震资料和分析解释经验。
许多地质学家从中发现了许多在以往地面露头、岩芯和测井资料研究中忽视了的,或从未发现过的一些重要现象,认识到他们长期信守的某些基本地质概念需要加以修正。
美国石油地质学家协会(AAPG)于1975年以地震地层为中心召开年会,专门讨论这些问题并进行理论总结,随后,于1977年公开出版了由佩顿主编的‘地震地层学”。
层序地层学的主要奠基者P.R.Vail教授在这本书中,发表了他的两篇经典论文,对层序地层学中的众多基本概念、定义和关键性术语,首次作出了明确和系统的说明,因此,从P.R.Vail的两篇经典论文发表时期开始,意味着层序地层学的正式诞生。
80年代初期,以美国埃克森石油公司(EXXON) P.R.Vail为首的研究集体,在这一新的思想指导下进行了大量工作,发表了许多研究成果,同时利用层序地层、磁性地层、年代地层以及生物地层中所反映的海平面变化和同位素年龄等大量资料,编辑了全球中生代以来的年代地层和海平面旋回曲线图,厘定了不整合面与海平面变化的概念,并强调地震剖面、测井和地面露头的综合研究,是识别海平面变化的重要手段;1986年,第12届全球沉积学大会上正式公布的全球沉积学计划(GSGP)中指出,“长期以来,地质学家对地球历史中的韵律和特殊事件的发现和解释,具有浓厚的兴趣,近10年来,有几个方面的进展,已为从全球规模来考虑问题提供了一个新的超常的良机,其中最有希望的进展是层序地层学”;1988年9月,全球沉积地质委员会(GSGC)正式将层序地层学和全球海平面变化纳入GSGC研究计划中,层序地层学被推向“学科研究的前沿”,在1988年正式出版了由C.K.威尔格斯主编的《海平面变化综合分析》(1993年由徐怀大和魏魁生等人译为中译本,译名为“层序地层学原理”),之后在1989年又相继出版了桑格瑞和维尔等主编的《应用层序地层学》。
层序地层学知识点总结

层序地层学(一)、层序1.层序:层序是由不整合面或与其对应的整合面作为边界的、一个相对整合的、具有内在联系的地层序列,是层序地层学分析的基本地层单元。
2.巨层序或大层序:它是比层序大得多的最高一级层序,可以与旋回层序中的一级旋回对应,包括若干个层序。
在层序地层分级体系中应为一级层序。
3.超层序:超层序是比层序大的二级层序,包括几个层序,一般认为超层序应是比巨层序小比层序大的一类层序,是与二级旋回相对应的二级层序。
4.构造层序:构造层序是以古构造运动界面为边界的一类层序。
构造层序与巨层序或大层序相当,是一级层序。
5.层序地层学:是根据地震、钻井及露头资料,结合有关的沉积环境及古地理解释,对地层格架进行综合解释的一门科学。
6.不整合面:是一个将新老地层分开的界面,具有明显的沉积间断。
7.可容空间:由海平面上升或地壳下沉或这两种作用联合而形成的沉积物可以沉积的空间场所。
指沉积物表面与沉积基准面之间或供沉积物充填的所有空间。
8.海泛面:是一个将新老地层分开,其上下水深明显地急剧变化的一个界面。
初次海泛面:是Ⅰ型层序内部初次跨越陆架坡折的海泛面是水位体系域和海进体系域的物理界面。
最大海泛面:指的是最大海侵时期形成密集段或下超面,在盆地内分布范围最大,为划分海侵体系域和高水位体系域的界面。
河流平衡剖面:即河流中的沉积基准面,当河床底部与该面重合,沉积作用达到动态平衡,沉积物总量等于水流冲刷掉的物质总量;当河床底部高于该面,向下侵蚀;当河床底部低于该面,发生沉积。
9.全球海平面:全球海平面指一个固定的基准面点,从地心到海表面的测量值。
这个测量值随洋盆和海水的体积变化而发生变化,与局部因素无关10.相对海平面:相对海平面是指海平面与局部基准面如基底之间的测量值。
11.密集段或凝缩段、缓慢沉积段(condensed section):是由薄层的深海(湖)沉积物所组成的地层,这类沉积物是在准层序逐步向岸推进,而盆地又缺少陆源沉积物的时期沉积的。
层序地层学笔记 主讲操应长教授

层序地层学笔记主讲:操应长教授整理:地质学研09-1 吴平说明:括号内内容为个人理解或老师讲解。
另外:由于上课时记得匆忙,不完整或错误处在所难免,如有补充或错误改正一定要告诉我啊(多谢多谢!Qq:66681460)。
还有标题顺序还是遵照上课时的笔记,没有重新整理,如感觉不便或混乱,请自行处理吧,实在是太多了。
一、定义层序地层学:是根据地震、钻井及露头资料,结合有关的沉积环境及岩相古地理解释,对地层层序格架进行综合解释的学科。
时间的概念:界面是一个时间段关键词:旋回性:一套层序就是一个旋回,与地层旋回一致。
时间格架:全盆地对比的等时沉积体系。
成因上有联系的地层:在层序内部没有主要的间断面。
定义:基于属性分析定义的地层学分析:岩性地层学,生物地层学,磁地层学,化学地层学,年代地层学,异地层学,地震地层学,层序地层学岩性地层学:基于岩石性质分析,岩石地层单元间的界面常为不等时的岩性界面。
层序地层学:异地层学:介于岩性地层学和层序地层学之间。
基于边界不连续面界定的地层单位,其界面为不连续面(以岩性地层接触关系为表现)二、发展三阶段:(一)概念的提出(二)地震地层学反射波速度反映密度差异核心:全球海平面变化具有一致性,海平面变化控制了层序发育的特点。
应用地震资料和钻测井资料可预测和确定盆地的地层结构、沉积相类型和区域分布。
(三)层序地层学的综合发展阶段二、层序地层学的特点一)科学性1、统一性:构造运动、海平面变化2、等时性:等时界面3、时间性:层序界面代表一个时间段。
二)预测性三)综合性多种资料、多个学科的综合三、层序地层学面临的问题1、概念和术语的统一问题2、陆相层序地层学的成因问题3、层序地层学单元的级序划分4、深水层序地层学研究5、陆地沉积的层序地层研究:closs、vail第一章层序地层学的基本概念一、海(湖)平面与可容空间绝对海(湖)平面/全球海平面:指海(湖)面相对于一个固定基准面如地心的高度,与盆地内局部因素无关,其升降变化多受盆地位置、水深、盆内沉积物量等因素控制。
《高分辨率层序地层学》高分辨率层序地层学的理论基础

第一章高分辨率层序地层学的理论基础与海相盆地或大区域规模级的经典层序地层学分析不同,高分辨率层序地层分析以地表三维露头、钻井岩芯、测井和高分辨率地震反射剖面为主要研究对象,其中尤以钻井岩芯和测井剖面资料为最重要的研究基础。
通过各种资料的精细层序划分和对比技术,将钻井或露头,以及地震剖面中的一维或二维信息转换为三维地层关系的信息,从而建立区域、油田乃至区块或油藏级规模储层的等时成因地层对比骨架,大大提高储层、隔层及油层分布的预测和评价精度。
这一层序分析工作主要基于下述4个基本原理。
第一节基本原理一、地层基准面原理基准面是一个较古老的概念,Davis早在1902年就总结了关于基准面的不同定义,多达十几种。
目前在地质学中引用的基准面概念主要有3种:①地貌学上的平衡剖面或侵蚀基准面,即基准面是侵蚀作用的终极状态;②地理学上的临界面,即基准面是一个颗粒在其之上无法停留下来,而在其下则发生沉积与埋藏作用的界面(Sloss,1962),在实际应用中,人们常将沉积基准面看作是海洋环境中的海平面和陆地环境中的湖平面等具体物理面;③地层基准面(图1-1,Wheele,1964),在高分辨率层序地层学理论体系中,以T.A.Cross,教授为主的成因地层研究小组(1994)引用并发展了Wheele的基准面概念认为基准面既不是海平面(或湖平面),也不是相当海平面(或湖平面)向陆地延伸的一个水平面,而是一个相对于地球表面波状升降的、连续的、略向盆地方向下倾和呈抛物线状的抽象面(非物理面),其位置、运动方向及升降幅度不断随时间延续而变化(图1-1)。
基准面在升、降变化过程中具有向其幅度的最大值或最小值单向移动的趋势,由此构成一个完整的上升与下降基准面旋回,是一个受湖平面(或海平面)升降和构造沉降,沉积负荷补偿,沉积物补给和沉积地形条件等多种综合因素制约的地层基准面旋回,因此,地层基准面并非为简单的海平面(或湖平面),分析基准面旋回与成因层序形成的过程-响应原理,是理解地层层序成因并进行层序划分的主要依据。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第二章界面类型及基准面旋回的级次划分源于被动大陆边缘的“Vail”经典层序地层学理论(Vail. P.R, 1987)并不完全适合中国广泛分布的中、新生代陆相含油气盆地层序分析,已被众多层序地层研究者和石油地质工作者逐渐认识,而高分辨率层序地层学理论及其技术方法在陆相层序分析和油气勘探开发中的适用性和有效性则被越来越多的研究者所接受。
有关该理论体系所突出的“高分辨率”含义,不同的研究者各有不同的理解,或将其作为高分辨率地震地层学的代名词,或将其等同为高频层序,认为在岩性、测井或地震剖面中将层序尽可能地划分为最小成因地层单元,即可达到“高分辨率”的目的。
综合近几年来应用该理论体系对多个陆相盆地进行层序分析的众多研究成果,结合Cross提出的基准面旋回的概念范畴、级次划分和等时对比原则,认为所谓“高分辨率”的实质系指对不同级次地层基准面旋回进行划分和等时对比的高精度时间分辨率,也即高分辨率的时间-地层单元划分既可应用于油气田勘探阶段长时间尺度的层序单元划分和等时对比,也适合开发阶段短时间尺度的砂层组、砂层和单砂体层序单元划分和等时对比,其关键在于提高所对比地层的等时性精度。
在已发表的众多文献资料中,有关基准面旋回的级次划分和层序的等时对比,虽然都遵循了基准面旋回划分和旋回中二分时间单元界线为等时地层优选对比位置的基本原则,然而在大多数成果中未提出具体的旋回级次划分标准,从而导致旋回级次的划分具有一定的随意性。
由此可见,这一理论体系及其技术方法在陆相层序分析中的应用,如何更为合理地划分旋回级次和进行等时地层对比,建立高时间精度分辨率的层序地层格架,已成为实际工作中急需解决的关键技术难题之一。
第一节层序界面成因类型、级别和识别标志一、层序界面级别划分和成因类型众所周知,层序是指以底、顶不整合面或相关整合面为界的、内部叠置有序的一套沉积组合,因此,层序地层分析中界面的识别是划分层序和确定层序成因类型的依据。
目前有关层序划分最具代表性的方案主要有3种,其一以EXXON公司“Vail”学派为代表,以不整合面或相关整合面为层序边界(Vail P R., 1987);其二以Galloway W E.为代表(1989),以最大洪泛面作为层序边界;其三则为Johnson J G.等所强调的地表不整合或海侵不整合面为界的沉积层序(Johnso J G., Klapper G.和Sandbery C A., 1985)。
与上述层序划分方案有所不同的是,Cross倡导的层序划分是取决于海平面变化、构造沉降、沉积负荷、沉积通量和沉积地形等综合因素制约的基准面升降过程,一个基准面升降过程中形成的沉积充填序列即为一个成因层序单元,界面对应于基准面下降时最低点位置,它既可位于沉积界面之上(相关整合面),也可位于沉积界面之下(不整合面或冲刷面),由界面限定的旋回级次取决于地层基准面旋回周期的长短(Cross T A., 1994)。
有关旋回界面在钻井岩芯、测井和地震剖面中的识别标志,已有众多相关的论文给予专门介绍,然而对于不同成因或成因上有所差异的界面与各级次基准面旋回的关系在已有的文献资料中描述甚少,无形中阻碍了高分辨率层序地层学理论及其技术方法在油气勘探开发工程中的应用和推广。
依据西伯利亚地台前寒武系克拉通盆地、鄂尔多斯上古生代内克拉通盆地、川西中生代前陆盆地、渤海湾古近系断陷盆地、百色古近系走滑拉分盆地和南海新近系大陆架浅海盆地等海、陆相地层的层序分析成果,上述盆地的构造性质虽然不同,但在盆地构造-沉积演化序列中均可识别出6类具不同成因特征、发育规模和识别标志的界面(表2-1),其中同类界面的各项特征及其所限定的层序结构、叠加样式和时间跨度基本一致,由此可以认为此6类界面可作为划分旋回级次的基本标准,不同级别的层序界面具有不同的成因特征和宏观识别标志,识别和划分层序界面的最直接和最客观的手段,是对野外露头和钻井岩性标志的研究,如利用构造不整合面、大型侵蚀冲刷面、水进超覆面、岩性突变面和最大湖泛面等具有特殊成因意义的界面,结合剖面结构和相序变化划分层序,其中以构造和沉积不整合界面的识别最为重要。
1.区域性构造运动形成的超覆不整合界面(Ⅰ级界面)构造不整合界面都为典型的Ⅰ类层序界面,成因与区域构造运动,特别是与板块构造运动有关,因此,Ⅰ级层序界面通常限定了整个原型盆地性质和沉积充填序列。
以发育于早古生代与晚古生代之间的构造不整合界面为例,如以鄂尔多斯克拉通盆地晚古生代沉积充填序列为例,发育于早古生代与晚古生代之间的加里东构造不整合界面在盆地范围内稳定发育,界面的下伏地层为早奥陶世马家沟组灰岩及其更古老的地层,沿界面常见残积的粘土层或铁矿层。
上覆地层自南向北由上石炭统本溪组逐渐抬升为太原组,局部出现山西组直接超覆在早古生代或元古代地层之上的现象,并由海相地层逐渐过渡为陆相地层,表明此界面为穿越盆地边界的区域构造不整合面,具大幅度穿时性,因而属于Ⅰ级层序界面。
表2-1 基准面旋回界面类型的划分和主要识别标志2.区域性构造升降运动形成的平行不整合界面(Ⅱ级界面)此类界面出现在原型盆地的各个沉积充填演化序列之间,与盆地构造演化各阶段相对应,成因与盆地构造演化各阶段的应力场转换有关,因此其分布范围遍及整个盆地和对应构造演化各阶段的平行不整合面,具较大幅度的穿时性。
仍以鄂尔多斯克拉通盆地晚古生代沉积充填序列为例,发育于太原组与山西组之间的Ⅱ级界面,其成因特征和区域分布因古地理位置不同而有所差异,如在盆地的北缘西部表现为海相地层抬升、风化剥蚀和陆相地层的沉积超覆作用,其间发育有风化残积层和铁铝质岩。
而在苏里格庙地区的大量钻井中,表现为山西组的陆相地层超覆在太原组的海相地层之上,呈岩性、岩相突变关系。
由于山西期陆相地层以河道砂体形式对下伏潮坪相地层有强烈的下切侵蚀作用,因此,在有河道大幅度下切作用的部位层序界面表现为海—陆相地层之间的突变关系,其间的大型冲刷间断面和部分地层的缺失,代表平行不整合界面(即Ⅱ级界面)的存在。
而在非河道沉积地区,山西组下部有时出现反映间歇海侵作用形成的海相夹层和偶见海相化石,并出现互成过渡关系的沉积演化序列,属于与平行不整合界面相对应的相关整合界面。
3.大型冲刷间断界面(Ⅲ级界面)大多数区域性海(或湖)退作用形成的界面属于Ⅲ级界面,成因与同一构造演化阶段中的次级构造活动强度周期性幕式变化有关,与之相关的界面主要表现为上、下地层呈大型冲刷接触的岩性、岩相突变关系,虽然在盆地范围内往往具有低幅穿时界面性质,但仍具有重要的等时对比意义。
界面上通常以含有滞留砾石或下伏地层的扁平砾石,或以大砂体直接覆于河道间泛滥平原或沼泽微相的泥岩和煤层之上为显著识别标志。
如在鄂尔多斯盆地上古生界山西组一段与二段之间,下石盒子组盒8下段与山西组一段之间,下石盒子组盒8上段与盒8下段之间的几个长期层序分界面都为此类界面,在合成地震记录与过井剖面的井—震桥式对比关系中识别标志非常清晰(图2-1)。
4.结构转变界面(Ⅳ级界面)这类界面多发育在剖面结构由粗→细→粗的正向粒序结构到逆向粒序结构的转换点位置,界面形式主要表现为间歇暴露面,较大规模的侵蚀冲刷面和与之相关的整合面,其成因主要与天文因素中10万年级的偏心率周期(表2-2)气候波动引起的基准面升降与物质供给变化有关,但往往亦受到局部构造活动的控制。
界面上常可以见到岩性或岩相突变的现象,尤其是以岩性突变的中-大型冲刷面为显著特征,大多数属于局部发育的沉积间断面或与之相关的整合面,虽然在坳陷的不同部位有时可具有低幅穿时的界面性质,但由于在坳陷范围内广泛发育,于盆地内基本等时,识别标志大多数非常清晰,因而具有极其重要的等时对比意义。
5.间歇暴露面与相关整合界面(Ⅴ级界面)此类界面发育在较短期的旋回层序中,主要表现为多个韵律的退积→进积式组合,或连续叠加的进积式和退积式组合中的相转换面,界面形式主要表现为局部发育的沉积不整合面和与之相关的整合面,其等时性仅限于坳陷的局部范围内,或于同一沉积体系中具有较好的等时对比意义。
成因主要与天文因素中数万年级的斜率周期(表2-2)气候波动引起的基准面升降和与之相关的A/S 值变化有关,有时亦受到局部构造活动的控图2-1合成地震记录与过井剖面的井—震桥式对比(实际资料来自鄂尔多斯盆地S6井上古生界)盒8下 山1 山2Tp8 Tp7 太原组 本溪 组盒7 盒6 盒5下 石 盒 子 组上 石 盒 子 组Tp9 Tc3地层盒8上表2-2 不同地质历史时期米兰柯维欺旋回周期表(Milankovitch periods in the Geological History)制。
在侵蚀、搬运和沉积作用活跃的地区,此类界面往往具有间歇暴露或冲刷作用形成的短暂间断面性质,界面之下与之上的地层大多数具有粒度由细到粗的岩性或岩相突变关系。
而在侵蚀、搬运和沉积作用相对静滞的沉积区,如泛滥平原、沼泽、滨海平原、分流间湾和滨浅海(或浅湖)等以沉积泥、粉砂岩为主的低能地区,界面主要表现为相关整合面,界面上、下的地层主要由泥、粉砂岩组成,识别标志不清楚,因此,有人称之为“隐形界面”,但沿这种“隐形界面”有时可找到反映有暴露过程的根土岩,为上述几种沉积环境中识别此类界面的重要标志之一。
6.弱冲刷面与相关整合界面(Ⅵ级界面)此类界面发育在超短期旋回层序中,主要表现为单一韵律的退积→进积,进积或退积式组合中的小型相转换面,界面形式主要表现为小型冲刷面、间歇暴露面和与之相关的整合面,以前者为主。
其等时性仅限于很小的区块范围内,成因也主要与天文因素中万年级的岁差周期(表2-2)气候波动引起的基准面升降及与之相关的A/S值变化有关。
界面的分布范围非常有限,在同一沉积体系中其等时性通常仅限于较小的区块范围内,界面两侧的岩性和岩相组合特征基本一致,其发育范围也往往限于同一沉积亚相和微相组合的范围内。
二、层序界面的测井识别标志与井-震对比关系在油气勘探和开发工程的沉积相和层序地层分析中,应用最多的资料为非取芯段的测井曲线,在各类电测曲线中,较为可靠的是自然伽玛曲线、感应电导、视电阻率和微电极等曲线,其次是自然电位曲线。
其中应用最广的自然伽玛和视电阻率测井曲线的响应值主要受沉积物泥质含量、分选性和粒度变化的影响,因此,由测井幅度值和曲线形态的变化,可提供沉积环境的水动力状况、物源供给条件、沉积作用方式(进积、加积、退积)、剖面结构和沉积相演化序列等诸多方面的信息。
经与钻井岩芯与测井曲线的对比关系统计,以测井曲线为主要识别标志而建立的各沉积体系岩-电转换关系和测井相解释模型,对砂、泥岩的分辨率和解释沉积微相的准确性至少要达80%以上才能完全达到生产和科研工作所要求的精度。
