基本电子元件认识
电子厂元器件基础认知
电子厂电子元器件基础认知一、电阻器：（单位换算、功率大小辨别、色标法计算阻值与误差。
）1.碳膜电阻器2.金属膜电阻器3.线绕电阻器4.氧化膜电阻器5.压敏电阻器6.热敏电阻器7.湿敏电阻器8.水泥电阻器a.电阻器：在电路图中用字母R表示，单位为欧姆，单位符号用Ω表示。
欧姆是德国物理学家，电阻的国际单位制“欧姆”以他的名字命名。
b.电阻单位换算：常用的电阻单位有毫欧(mΩ)、欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)，换算进率为1000。
1000毫欧(mΩ)=1欧姆(Ω)=0.001千欧(KΩ)=0.000001兆欧(MΩ)c.额定功率：规定环境温度下，常见允许消耗功率有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W。
d.色环电阻器电阻值色标法识别：a.国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR －表示电阻S －表示功率：05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
K －表示温度系数为100PPM。
102－5%精度阻值表示法：前两位为有效数字，第三位表示有多少零，单位Ω，102=1000Ω=1KΩ。
1002－1%精度阻值表示法：前三位为有效数字，第四位表示有多少零，单位Ω，1002=10000Ω=10KΩ。
J －表示精度为5%F －表示精度为1%T －表示编带包装b.误差精度：贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，±5%精度的常规是用三位数来表示，例512，前面两位是有效数字，第三位数2表示有多少个零，单位Ω,这样就是5100Ω=5.1KΩ。
电子元器件基本知识点总结
电子元器件基本知识点总结一、电子元器件的基本分类电子元器件可以按照其功能和特点进行不同的分类。
一般来说，电子元器件主要分为被动元器件和主动元器件两类。
1. 被动元器件被动元器件是指不具有放大或控制功能的电子元器件，只能随着电路中电压和电流的变化而改变其自身特性。
被动元器件主要包括电阻、电容、电感、电子管、光电器件、磁性元器件等。
被动元器件在电路中主要用于调节电压、电流、频率等参数。
2. 主动元器件主动元器件是指具有放大或控制功能的电子元器件，能够对电路中的信号进行放大、调制或控制。
主动元器件主要包括晶体管、集成电路、光电器件、光电子器件、发光器件等。
主动元器件在电路中主要用于放大信号、控制电路、调制信号等功能。
二、常见电子元器件的特性和应用1. 电阻电阻是指在电路中对电流的阻碍作用，其单位是欧姆（Ω）。
电阻的主要作用是限制电路的电流，起到稳定电路、保护元器件的作用。
电阻的种类有固定电阻和可变电阻，常见的电阻有碳膜电阻、金属膜电阻、电位器等。
电阻在电子电路中广泛应用于电流限制、电压分压、信号调节等方面。
2. 电容电容是指具有存储电荷和存储能量的元器件，其单位是法拉（F）。
电容主要作用是存储电荷、稳压、滤波等。
电容的种类有电解电容、陶瓷电容、多层陶瓷电容等，常见的电容有贴片电容、铝电解电容、片式电容等。
电容在电子电路中广泛应用于信号耦合、滤波、稳压等方面。
3. 电感电感是指具有产生感应电动势和存储能量的元器件，其单位是亨利（H）。
电感主要作用是储能、滤波和谐振等。
电感的种类有铁芯电感、无铁芯电感、射频电感等，常见的电感有铁氧体电感、高频电感等。
电感在电子电路中广泛应用于滤波、谐振、储能等方面。
4. 晶体管晶体管是一种主动元器件，其主要作用是放大、开关和调制信号。
晶体管的种类有普通晶体管、场效应晶体管、双极型晶体管等，常见的晶体管有三极管、场效应晶体管等。
晶体管在电子电路中广泛应用于放大信号、开关控制等方面。
电子元器件基本知识
PCBA板：丝印、焊盘、测试点、极性标识、PTH孔。 电子元器件材料有些有极性有些无极性。
三、电子元器件分类识别
1.电容类(Capacitor)：用 “C”表示
SMT所用元器件
贴片电容
钽质电容
DIP所用元器件
电解电容
基本单位 : PF 、 NF 、UF
单位换算 ： 1UF＝ 1000NF=1000000PF
方向识别缺口
方向识别线
QFN
QFP
PLCC
极性识别点
极性识别点
三、电子元器件分类识别
7.晶振(Crystal)：用“Y”&“X”表示
SMT所用元器件
有源晶振
无源晶振 DIP所用元器件
无源晶振
基本单位 : 兆赫兹( MHZ ) 注意：晶振分为有源晶振和无源晶振,其 中有源晶振有砐性区分, 无源晶振无砐性 区分,但有频率型号区分(文字面)
SMT所用元器件
DIP所用元器件
屏蔽盖
基本单位 : 无 注意：屏蔽盖无极性,但有方向区分
四、电子材料的基本包装方式
SMT所用元器件
DIP所用元器件
卷装
盘装
管装
编带
袋装
盒装
盘装
管装
五、材料规格尺寸
单位（英制） 单位（公制）
0201பைடு நூலகம்0.6x0.3
0402 1.0x0.5
0603
0805
1008 1206 1210
按键开关
拨档开关
基本单位 : 无 注意：开关无极性,但部分开关有方向区分
按键开关
拨档开关
三、电子元器件分类识别
12.天线（Antenna）：点位用“J”&“X”表示
认识常用电子元件(图解)
一般二极管的负极用白色、红色或黑色色环标识，发光二极管 一般用引脚长度不同来区分极性，较短的引脚为负极。
C）二极管的变形体：整流块电路、数码发光管、双色发光管
晶体三极管管脚的判别
用万用表判别三极管管脚的根据是：NPN型三极管基极到
发射极和基极到集电极均为PN结的正向；而PNP型三极管
基极到发射极和基极到集电极均为PN结反向。根据二极管 正向电阻小、反向电阻大的特点，判断出三极管的基极，进 而确定集电极与发射极。
工作电压
元件值读取的例子：图片中电容的丝印为100，读取其元件值：
第一、二位10 X 第三位0＝10X1＝10μF
250V~表示工作电压为交流250V。
电容值
允许误差
安规认 证标志
工作 电压
e、安规电容：是一类比较特 殊的电容，它在电路中起到保 护作用。安规电容按照使用条 件可分为两大类：X安规电容， Y安规电容。元件表面有丝印， 无极性。印有各类安规认证标 志。容值识别规则：第一、二 位表示元件值有效数字，第三 位表示有效数字后应乘的倍率。 且印有允许误差、工作电压。 基本单位：pF.
温度系数
a、瓷片电容：是最常用的一类电容， 其性能稳定，可适用的频率广泛， 体积小型化容易。元件表面有丝印， 无极性。 容值识别规则：第一、二位表示元 件值有效数字，第三位表示有效数 字后应乘的倍率。允许误差也在丝 印上有体现，并且部分生产厂家将 温度系数也印在元件本体上。 基本 单位： pF。
电容值
★ 传声器是指驻极体电容传声器，即俗称的咪头。
贴片咪头
4. ★保险丝
玻璃管保险丝
温 度 保 险 丝
★ 保险丝也被称为熔断器。 ★ 保险丝的作用是：当电路发生故障 或异常时，伴随着电流不断升高，并 且升高的电流有可能损坏电路中的某 些重要器件或贵重器件，也有可能烧 毁电路甚至造成火灾。保险丝就会在 电流异常升高到一定的高度和一定的 时候，自身熔断切断电流，从而起到 保护电路安全运行的作用
常用电子元器件的认识
电子元器件的认识开关电源(SPS)是由众多的元器件构成,因此,要了解开关电源的原理,学会看电路图.首先必须掌握元器件的主要性能,结构,工作原理,电路符号,参数标准方法和质量检测方法,下面将作逐一介绍.一.电阻器电阻器简称电阻,英文Resistor1.电路符号和外形.(a) (b) (c)(a)国外电阻器电路符号.(b)国内符号.(c)色环电阻外形2.电阻概念:电阻具有阻碍电流的作用.公式R=U/I常用单位为欧姆(Ω),千欧(KΩ) 和兆欧(MΩ).1MΩΩ3.种类电阻器的种类有:碳膜电阻,金属氧化膜电阻,绕线电阻,贴片电阻,可调电阻,水泥电阻.4.性能参数(1)标称阻值与允许误差(2)额定功率:指在特定(如温度等)条件下电阻器所能承受的最大功率,当超过此功率,电阻器会过热而烧坏.通用碳膜电阻Power Rating Curve (Figure 1)(3)电阻温度系数(4). 工作温度范围Carbon Film :-55℃----+155℃Metal Film :-55℃----+155℃Metal Oxide Film :-55℃----+200℃Chip Film :-55℃----+125℃5.标注方法:(1)直标法(2)色标法色标法是用色环或色点来表示电阻的标称阻值,误差.色环有四道环和五道环两种.读色环时从电阻器离色环最进的一端读起,在色标法中,色标颜色表示数字如下:颜色黑棕红橙黄绿蓝紫灰白金银数字0 1 2 3 4 5 6 7 8 9 -1 -2 四色环中,第一,二道色环表示标称阻值的有效值,第三道色环表示倍数,第四道色环表示允许偏差,五色环中,前三道表示有效值,第四到为倍数,第五道为允许误差.精密电阻常用此法.例1:有一电阻器,色环颜顺序为:棕,黑,橙,银,则阻值为:10X10 ±10%(Ω)6.误差代码Tolerance ±1%±2%±2.5%±3%±5%±10%±20% Symbols F G H I J K M7.电阻的分类(1). 碳膜电阻(2). 金属膜电阻（保险丝电阻）(3). 金属氧化膜电阻(4). 绕线电阻(5). 保险丝二:电容器英文Capacitor1.电路符号(a)(b)(a),(b)分别表示为无极性,有极性的电容器的电路符号.2.电容慨念电容器是储存电荷的容器.电容器的容量C由下式决定:C=Q/U=ΣS/4πd,单位法拉(F).3.种类电容器可分为:陶瓷电容,电解电容,安规电容,贴片电容,塑料电容.4.主要性能参数(1)标准容量及允许偏差(2)额定电压(3)损耗系数DF值DF=P耗/P总P耗为充放电损耗功率, P总为充放电总能量.(4)温度系数5.标注方法(1)直标法(2)色标法:类似电阻器之色标法,三色环无偏差表示,单位PF6. 多层陶瓷电容器电介质分类NPO（COG）﹕一类电介质﹐电气性能最稳定﹐基本上不随温度﹐电压与时间的改变而改变﹐适用于对稳定性要求高的电路﹒X7R(2X1) : 二类电介质﹐电气性能较稳定﹐在温度﹐电压与时间改变时性能变化并不显著﹐适用于隔直,偶合旁路与对容量稳定性要求不太高的全频鉴电路.由于X7R是一种强电介质,因而能造出容量比NPO介质更大的电容器.Y5V(2F4) : 二类电介质,具有较高的介电常数,常用于生产比容较大的/标称容量较高的大容量电容器产品,但其容量稳定性较X7R差,容量/损耗对温度,电压等测试条件较敏感.7. Plastic Film Capacitors(1).Polystyrene Film Capacitor (聚苯乙烯膜電容器)High precision of capacitance.Low dissipation factor and low ESR.High insulation resistanceHigh stability of capacitance and DF VS temperature and frequency.(2) Polyester Film Capacitor (聚乙烯膜電容器)High moisture resistanceGood solderabilityAvailable on tape and reel for automatic insertionESR is minimized.(3) Metallized Polyester Film Capacitor (金屬化聚乙烯膜電容器)High moisture resistance.Good solderability.Non-inductive construction and sell-healing property.(4) Polypropylene Film Capacitor (聚丙烯膜電容器)Low dissipation factor and high insulation resistance.High stability of capacitance and DF VS temperature and frequency.Low equivalent series resistance.Non-inductive construction8.X電容9.Y電容三.电感器(英文Choke 即线圈)1.电路符号(普通电感无极性)2.主要参数(1)电感量及允许偏差(2)品质因子(Q值)感抗x L=W L=2πfL Q=2πfL/R Q即为品质因子3.种类可分为固定电感器,带磁心电感线圈,可变电感器四.半导体二极管 (英文 Diode)DIODE Test # Description1 VF Forward voltage2 IR Reverse current leakage3 BVR Breakdown voltage1.电路符号2.单向导电性二极管只能一个方向流过电流,即电能只能从它正极流向负极.在正常情况下,硅管的正向压降为0.6~0.7V,锗管0.2~0.3V,即二极管正向压降基本保持不变,当外加正向电压达到一定程度,二极管正向电流会很大,将烧坏二极管.当加在二极管上的反向电压小于一个临界值时,二极管的反向电流很小,即反向时二极管的内阻很大,相当于二极管截止.当二极管的反向电压大于临界值时,二极管会反向击穿.3.结构是由一个P型半导体和一个N型半导体构成,组成一个PN结,PN结具有单向导电性.4.种类(1)普通二极管 (2)发光二极管 (3)稳压二极管 (4)变容二极管 (6)肖特基二极管5.主要参数(1)最大平均整流电流I F:表征二极管所能流过的最大正向电流.在一个周期内的平均电流值不能超过I F,否则二极管将会烧坏.(2)最大反向工作电压V R(3)反向电流I R:是在最大反向工作电压下的二极管反向电流值(4)工作频率:表示二极管在高频下的单向导电性能.五.稳压二极管ZENER Test # Description1 V F Forward voltage2 BV Z Minimum Zener voltage.(Use test #5)3 BV Z Maximum Zener voltage.(Use test #5)4 I R Reverse current leakage5 BV Z BVz with programmable soak6 ZZ1.电路符号(图一2.稳压原理从(图二)稳压特性曲线可以看出,当稳压管反向击穿后,流过二极管的工作电流发生很大变化时,稳压二极管的电压降压V2基本不变,所以稳压管稳压就是利用二极管两端的电压能稳定不变.若加在稳压管上的反向电压小于反向击穿电压值,那么稳压管处于截止状态,即开路.3.主要参数(1)稳定电压(2)稳定电流:稳压管工作对参考电流值,电流小于该值,稳压效果会略差 些. (3)额定功率损耗 (4)电压温度系数 (5)动态电阻六.半导体三极管(又称晶体三极管) TRANSISTOR Test # Description1h FEForward-current transfer ratio2 V BE Base emitter voltage(see also Appendix F)3 I EBO Emitter to base cutoff current4 V CESAT Saturation voltage5 I CBO Collector to base cutoff current6 I CEO Collector to emiter cutoff current I CER, with base to emiter load,I CEX, reverse bias,orI CES short(see also Appendix F)7 BV CEO Breakdown voltage,collector to emitter, BV CER with base to emiter load, BV CEX reverse bias,or BV CES short(see also Appendix F)8 BV CBO Breakdown voltage,collector to base 9 BV EBO Breakdown voltage,emitter to base10V BESATBase emitter saturation voltage1.电路符号(b)PNPNPN(b) PNP结构如上图.三极管是由三块半导体组成,构成两个PN结,即集电结和发射结,基结3个电极,分别是集电极,基极,发射极,管子中工作电流有集电极电流Ic,基极电流Ib,发射极电流Ie,Ie=Ib+Ic Ic=βIb, β为三极管电流放大倍数.(1)NPN (2) PNP (3)共发射极输出特性曲线(1)放大区发射结正偏,集电结反偏,E1>E2,即 NPN型三极管V c>V b>V e, PNP型三极管V c<V b<V e.三极管处于放大状态.由于Ic=βIb,即Ic受Ib控制,而Ic的电流能量是由电源提供的,此时Ube=0.6~0.7V(NPN硅管)(2)截止Ib≦0的区域称截止区,U BE时,三极开始截止,为了截止可靠,常使U BE≦0,即发射结零偏或反偏,截止时,集电结也反向偏置.(3)饱和区当V CE<V BE,即集电结正向偏置,发射结正向偏置时,三极管处于饱和区. 饱和压降U CE(sat),小功率硅管U CE(sat)≒0.3V,锗管U CE(sat)≒4.主要参数(1)共发射极直流电流放大系数β,即H fe,β=I C/I B(2)共发射极交流电流放大系数β. β=ΔI C/ΔI B(3)集电极,基极反向饱和电流I CBO(4)集电极,发射极反向饱和电流I CEO,即穿透电流(5)集电极最大允许功耗P CM(6)集电极最大允许电流I CM(7)集电极,基极反向击穿电压U(BR)CBO(8)发射极,基极反向击穿电压U(BR)CBO(9)集电极,发射极反向击穿电压U(BR)CBO七.可控硅(英文简称SCR,也叫晶闸管)SCR Test # Description1 I GT Gate-trigger current2 I GKO Reverse gate current5 V GT Gate-trigger voltage6 BV GKO Reverse gaet breakdown voltage7 I DRM Forward Blocking current8 I RRM Reverse Blocking current9 I L Latching current11 I H Holding current(see also Appendix F)13 VTM Forward on voltage15 V DRM Forward blocking voltage16 V RRM Reverse blocking voltage1.电路符号A K阳极 G 控制极阴极2.工作原理(1)在阳,阴极间加上一个正电压,再在控制极和阴极之间加上正电压,可控硅导通.(2)可控硅导通后,去掉控制极上的电压,可控硅仍然导通,所以控制极上的电压称为触发电压.(3)导通后,U AK(4)要使导通的可控硅截止,得降低 U AK,同时阳极电流也下降,当阳极电流小于最小维持电流I H时,可控硅仍能截止.3.主要参数(1)正向转折电压UB0,指在控制极开路,使可控硅导通所对应的峰值电压(2)通态平均电压U F,约为(3)擎住电流Ica-----—由断态至通态的临界电流.(4)维持电流I H:从通态至断态的临界电流(5)控制极触发电压U G,一般1~5V(6)控制极触发电流一般为几十毫安至几百毫安.八.变压器变压器是变换电压的器件1.电路符号. .L1 L2(a)(a)图中是带铁芯(或磁芯)的变压器的符号,它有两组线圈L1,L2,其中L1为初级,L2为次级.圈中黑点表示线圈的同名端,它表明是同名端的两端上的信号相位是同样的.1.结构构成变压器的部件一般有初级线圈,次级线圈.铁芯线圈骨架,外壳等组成.为了防潮,绝缘,坚固,有时还泡有几立水.铁芯是用来提供磁路的. 3.工作原理当给初级通入交流电时,交流电流流过初级,初级要产生交变磁场,这一交变磁场的变化规律与输入初级的交流电变化规律一样.初级的交变磁场作用于次级线圈.次级线圈由磁励电,在次级两端便有感生电压,这样初级上的电压便传输到次级了.4.主要参数(1)变匝比:变压器初级匝数为N1,次级匝数为N2,在初级上加信号电压为U1,次级上的电压为U2,则有下式成立:U2/U1=N2/N1=N N为变压器的变压比(2)效率是在额定负载时,输出功率与输入功率之比值,即η=P o/P i*100%(3)电压,电流的关系若η=100%,则有P2=P1,式中:P2为输出功率,P1为输入功率.因此有:U2/U1=I1/I2=N2/N1=N九.光电藕合器 (英文 PHOTO COUPLE)OPTOCOUPLER Test #(Requires Opto Adapter) 1 LCOFF Collector to emitter darkcurrent2 LCBO Collector to base dark current3 BVCEO Breakdown voltage,collector to emitter4 BVCBO Breakdown voltage,collector to base5 HFE Forward current transfer ratio,transistor6 VCESAT Saturation voltage,base driven7 IR Reverse current8 VF Forward voltage9 CTR Current transfer ratio,coupled10 VSAT Saturation voltage,coupled光电藕合器主要由两个组件组成,一个发光二极管(LED),另一个是光敏器件,它可以是光电池,光敏三极管,光敏单向可控硅等器件.1.电路符号2.工作原理当有电流流过LED时,便产生一个光源,光的强度取决于激励电流的强度,此光源照射到封装在一起的光敏三极管上后,光敏三极管产生一个与LED正向电流成正比例,该比例称为CTR,即电流传输比.I FI C/I F=CTR十.场效应管JEFT Test # Description1 VGSOFF Gate to source cutoff voltage.2 lDss Zero gate voltage drain current.3 BVDGO Drain to gate breakdown voltage.4 IGSS Gate reverse current.5 IDGO Drain to gate leakage.6 IDOFF Drain cut-off current.7 BVGSS Gate to source breakdown voltage.8 VDSON Drain to source on-state voltage.场效应管是一种由输入信号电压来控制其输出电流大小的半导体三极管,是电压控制器件,输入电阻非常高.场效应管分为:结型场效应管(JFET)和绝缘珊场效应管(IGFET)两大类.结型应管一.结型场效应管有N型和P型沟道两种,电路符号如下结型场效应管有三极:珊极g g 源极 N型漏极二.工作原理结型场效应管有两个PN结,在珊源极上加一定电压,在场效应管内部会形成一个导电沟道,当d,s极间加上一定电压时,电流就可以从沟道中流过,即通过源电压来改变导电沟道电阻,实现对漏极电流的控制.三.结型场效应管的主要参数1.夹断电压U DS(off),当U DS等于某一个定值(10v),使Id等于某一个微小电流(如50uA)时, 源极间所加的U GS即为夹断电压.U DS(off)一般为1~10V2.饱和漏极电流I DS:当U GS=0时,场效应管发生预夹断时的漏极电流.3.直流输入电阻R GS4.低频跨导GM5.漏源击穿电压U(BR)DS6.珊源击穿电压U(BR)GS7.最大耗散功率P DM绝缘珊场效应管MOSFET Test # Description1 V GSTH Threshold voltag2 IDss Zero gate voltage drain current.lDSx with gate to Source reverse bias.3 BVDss Drain to Source breakdown voltage.4 VDSON Drain to Source on-state voltage.5 IGSSF Gate to Source leakage current forward.6 IGSSR Gate to Source leakage current reverse.7 VF Diode forward voltage.8 VGSF Gate to Source voltage (forward)required for specified In at specified Vos.(see SISQ Appendix F) 9 VGSR Gate to Source voltage (reverse)required for specified ID at specified VDS.(see also Appendix F) 10 VDSON On-state drain current11 VGSON On-state gate voltage一.结构和符号它是由金属氧化物和半导体组成,故称为MOSFET,简称MOS 管,其工作原理类似于结型场效应管. 符号和极性(1)增强型 NMOS (2)增强型 PMOS(3)耗尽型 NMOS (4)耗尽型PMOS二.主要参数-+1.漏源击穿电压BV DS2.最大漏极电流I DMSX3.阀值电压V GS (开启电压)4.导通电阻R ON5.跨导(互导) (GM)6.最高工作濒率7.导通时间TON 和关断时间十一.集成电路 (英文 Integraed Circuit 缩写为IC)集成电路按引脚分别为:单列集成电路,双列集成电路,园顶封装集成 电路,四列集成电路,反向分布集成电路. 下列介绍几种IC(一).TL431 它是一个基准电压稳压器电路,电路符号如图:阴极(K)参考输入端®(a) 阳极(A)TL431内部结构如图(b),其内部有一个的基准电压,当U R 时, K,A 极处于导通状态,当U R 时,K,A 极截止. A (b)(二).PWM 开关电源的集成电路(IC)片共16 Pin,各Pin 功能如下:1). CS 此脚做为电流模式控制,当此脚电压超过时,IC 失去作用 2). GND 电源地3).DRIVE 驱动MOSFET 管的输出(方波输出) 4).VCC 电源5).UREF +5V参考电压6).RT/CT 此脚接RT到Pin5接CT到地,从而设定振荡频率与最大占空比.7).FM 接电容到地,则会影响振荡频率,并且减少传导与辐射的电磁干扰,街地则无此功能.8).COMP 内部此脚接到电流比较器上,外部电路此脚一般接到光耦合器的集电极端做回授之用.9).SS 接一个电容到地.,可达到柔和起动功能.10).FAULT 此脚电压超过2.5V,则IC失去作用,一般此脚作保护作用.11).BROWN OUT 此脚用来感应BULK CAPACTIOR上电压,若电压小于则IC失去作用.12).REX 此脚接一个电阻到地,用来作为电流产生器.13).ADC 此脚用来限制占空比,当此脚电压高于时,占空比控比例开始减少.当时,占空比减少到最大占空比的65%.14).POCP 接一个电容到地,将提供OCP功能,当此脚有一连串臃冲时,此IC失去功能.15)CSLOPE 此脚为振荡电路做电压补偿.160. GND 信号地.(1)UC3842有8个Pin,其各Pin功能如下:1).内部误差放大器输出端2).反馈电压输入端3).电压供电端,当该脚电压超过1V时,6脚无臃冲输出4).接KT,CT产生f=1/RTG的振荡信号5).GND6).Drive,驱动臃冲输出7).Vcc8).+5v参考电压,由IC的内部产生(2)使UC3842输出端关闭的方法有三:1).关掉Vcc2).将3脚电压升至1V以上3).将1脚电压降至1V以下UC3843的7脚为电压输入端,其激活电压范围为16V~34V,若电源起动时Vcc<16V,则8脚无+5V基准电压.TL494有16Pin,各Pin功能如下:1)采样电压2)从14脚分压得标准电压3)接阻容电路,作消振校正用4)死区时间控制输入端,该脚电平升高,死区时间达到最大,使IC输出驱动脉冲最窄5)CT6)RT7)GND8)Drire 驱动脉冲输出9)Drire 驱动脉冲输出10)Drire 驱动脉冲输出11) Drire 驱动脉冲输出12)Vcc13)输出方式控制,该脚接地,内部触器发失去作用14)+5v参考电压15)同相端16)反相端17)16Pin通常作回授用(三)UC3854ANUC3854是功率因子校正器(PFC)的集成电路,它有16个Pin,其各脚功能如下:1)GND 接地端2)PKLMT 峰值限制端,接电流检测电阻的电压负端,当电流峰值过高时,电路将被关闭.3)CAOUT 电流放大器CA输出端4)ISENSE 电刘检测端,内部接CA输入负端,外部经电阻接电流检测电组的电压正端5)Mult Out 乘法器输出端,即电流检测另一端,内部接乘法/除法器输出端和CA输入正端,外端经电阻接电流检测电阻的电压负端6)JAC 输入电流端,内部接乘法/除法器输入端,外部经电阻接整流输入电压的正端7)UA Out 电压放大器UA输出端,内部接乘法/除法器输入端,外部接RC反馈网络.8)URMS 有效值电源电压端,内部经平方器接乘法/除法器输入端,起前馈作用,URMS的数值范围为9)REF 基准电压端,产生基准电压10)ENA 起动端,通过逻辑电路控制基准电压,振荡器,软起动等11)USENSE 输出电压检测端,接电压放大器UA的输入负端12)RSET 外接电阻RSET端,控制振荡器充电电流及限制乘法/除法器最大输出13)SS 软起动端14)CT 外接电容CT端,CT为振荡器定时电容,使产生振荡频率为f=1.25/RSET*CT15)Vcc 集成电路的供电电压Vcc,额定值22V16)GTDRV 门极驱动端,通过电阻接功率MOS开关管门极,该端电位钳在15V(四)DNA 1002 CP共16Pin,该IC有OUP,UVP功能,其各Pin功能如下:1)LATCH 当过电压欠电压时,此脚为高电平,此脚为低电平表示输出正常.2)COM 信号地3)PG 正常工作时此脚为高电平PG信号输出.4)TDON 接个电容到地,产生PG延时.5)REMOTE REMOTE ON/OFF端,为低则ON,为高则Pin1高6)TDOFF 接个电容到地,起到延迟关机作用,产生PF7)DUV 接个电容到地,这样在电容充电电压小于参考电压时,不做欠电压检测,而当充电电压大于参考电压时,欠电压检测恢复.8)BSENSE 在IC内部,此Pin是电压供应比较器的同相输入,当此Pin 电压低于时,则Pin3与Pin7会变低.9)V5 检测+5V的过电压与欠电压,其UUP点4.0~4.24V,OVP点为10)V12 检测+12V的过电压与欠电压,其UUP点为9.4~9.99V,OVP点为11)V-12 检测-12V的过电压与欠电压,此脚接参考电压,失去此功能12)V3.3 检测的过电压与欠电压,此脚接Vcc,则失去此功能,其UUP点为1.09~1.16V,OVP点为13)V-5 检测-5V的过电压与欠电压,此脚接参考电压,则失去此功能14)RCRNT 接个电阻到地,从而产生内部恒流参考电压输出16)Vcc IC电源。

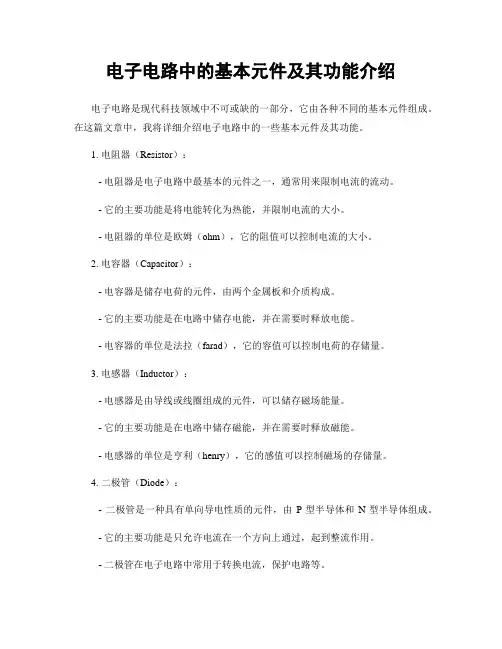

电子电路中的基本元件及其功能介绍
电子电路中的基本元件及其功能介绍电子电路是现代科技领域中不可或缺的一部分，它由各种不同的基本元件组成。
在这篇文章中，我将详细介绍电子电路中的一些基本元件及其功能。
1. 电阻器（Resistor）：- 电阻器是电子电路中最基本的元件之一，通常用来限制电流的流动。
- 它的主要功能是将电能转化为热能，并限制电流的大小。
- 电阻器的单位是欧姆（ohm），它的阻值可以控制电流的大小。
2. 电容器（Capacitor）：- 电容器是储存电荷的元件，由两个金属板和介质构成。
- 它的主要功能是在电路中储存电能，并在需要时释放电能。
- 电容器的单位是法拉（farad），它的容值可以控制电荷的存储量。
3. 电感器（Inductor）：- 电感器是由导线或线圈组成的元件，可以储存磁场能量。
- 它的主要功能是在电路中储存磁能，并在需要时释放磁能。
- 电感器的单位是亨利（henry），它的感值可以控制磁场的存储量。
4. 二极管（Diode）：- 二极管是一种具有单向导电性质的元件，由P型半导体和N型半导体组成。
- 它的主要功能是只允许电流在一个方向上通过，起到整流作用。
- 二极管在电子电路中常用于转换电流，保护电路等。
5. 晶体管（Transistor）：- 晶体管是一种用于放大和控制电流的元件，由三个或多个半导体区组成。
- 它的主要功能是在电路中放大电流信号或控制电流的开关。
- 晶体管在电子器件中扮演着重要的角色，如放大器、逻辑门等。
6. 集成电路（Integrated Circuit）：- 集成电路是由大量的电子元件集成在同一芯片上的元件。
- 它的主要功能是在非常小的空间内实现复杂的电子功能。
- 集成电路在现代电子设备中得到广泛应用，如计算机、手机等。
7. 传感器（Sensor）：- 传感器是一种用于感知环境信息的元件，可以将物理量转化为电信号。
- 它的主要功能是检测和测量环境参数，如温度、湿度、光照等。
- 传感器在许多领域中都得到广泛应用，如自动化、汽车工业等。
电子电路的基本元件有哪些
电子电路的基本元件有哪些电子电路是现代电子技术的基石，而电子电路的构成离不开一系列基本元件。
本文将介绍常见的电子电路基本元件，帮助读者了解它们的作用和特点。
1. 电阻器电阻器是电子电路中最基本的元件之一，用于限制电流流动的大小。
它的主要功能是将电流转化为热能，使得电路中的电流可以按照预期的方式流动。
电阻器通常由电阻值（单位为欧姆）和功率（单位为瓦）来描述。
在电子电路中，常见的电阻器有固定电阻器和可变电阻器。
2. 电容器电容器是一种用于储存电荷的元件，它由两个导体之间的绝缘介质隔开。
当电容器接通电源时，正负极板上会积聚相等而反向的电荷，形成电场。
电容器的主要特点是电容值（单位为法拉）和工作电压（单位为伏特）。
电容器常用于平滑电源的电压、滤波和频率选择电路。
3. 电感器电感器是一种用于储存磁场能量的元件，它由线圈或线圈组成。
当电感器通过电流时，会在其周围产生一个磁场。
电感器的主要特点是电感值（单位为亨利）和电流变化对其自感电动势的影响。
电感器广泛应用于滤波器、变压器和振荡器等电子电路中。
4. 晶体管晶体管是一种用于放大和控制电流的主要元件，它具有三个电极：发射极、基极和集电极。
晶体管的主要工作原理是通过基极电流的微小变化来控制集电极电流的放大。
晶体管的类型多种多样，包括双极性晶体管（BJT）和场效应晶体管（FET）等。
它们广泛应用于放大器、开关和逻辑电路等方面。
5. 二极管二极管是一种具有两个电极的元件，它的主要功能是将电流限制在一个方向。
它具有导通电压的特性，即只有在正向电压作用下才会导通。
二极管广泛应用于整流器、稳压器和信号调制等电子电路中。
6. 发光二极管发光二极管（LED）是一种将电能转化为可见光的半导体元件。
它在电子电路中具有广泛的应用，例如指示灯、显示屏和照明设备等。
LED具有低功耗、长寿命和快速响应等优点，成为光电子技术的重要组成部分。
7. 集成电路集成电路（IC）是将多个电子元件（如晶体管、二极管和电容器等）集成在一块半导体芯片上的元件。
电子元器件知识大全-一文了解所有基本元器件!
电子元器件知识大全，一文了解所有基本元器件！作为一名专业的电子元器件采购和销售，元器件有些基本知识是必须要懂的，这篇文章为大家整理了常见的电子元器件的知识，一文就可以了解所有哦！一、电阻器※电阻：导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
※电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）①主称②材料③分类④序号※电阻器的分类：①线绕电阻器②薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器③实心电阻器④敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
※电阻器阻值标示方法：1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号：DFGJKM，允许偏差分别为：±0.5%、±1%、±2%、±5%、±10%、±20%。
3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，最後一环与前面四环距离较大。
教你认识电子元件
教你认识电子元件电子元件是电子系统中的基础组成部分，无论是在家庭电器、汽车、计算机还是手机，都需要用到各种各样的电子元件。
学习了解一些基本的电子元件对于进行电子系统的设计和维护都有很大的帮助。
今天我们来讲一下，如何认识电子元件。
1. 电阻器（Resistor）电阻器是最常见的电子元件之一，它的功能是固定电路中的电阻，以限制电流的流动。
电阻器通常由一个耐热性较好，导电性较强的材料制成，通常为碳和金属。
电阻器的大小通常用欧姆（Ω）来表示，常用的有10欧姆、100欧姆、1千欧姆、10千欧姆、100千欧姆等。
2. 电容器（Capacitor）电容器是另外一个常见的电子元件，它的功能是在电路中存储电荷。
电容器由两个导电板组成，之间隔着一层绝缘材料。
电容器的大小通常用法拉（F）来表示，常用的有1pF、10pF、100pF、1nF、10nF等。
3. 电感器（Inductor）电感器是电子元件中的另一个重要元件，它的功能是通过自感应产生磁场，以阻止电流的变化。
电感器通常由一个金属线圈制成，电流通过线圈时，会产生磁场，以阻止电流的变化。
电感器的大小通常用亨利（H）来表示，常用的有1微亨、10微亨、100微亨、1毫亨等。
4. 二极管（Diode）二极管是一种具有单向导电特性的电子元件，它的功能是将电流限制在一个方向上流动。
二极管由两个区域组成，其中一个区域的材料是P型半导体，另一个区域的材料是N型半导体。
5. 晶体管（Transistor）晶体管是一种常见的电子元件，它的功能是控制电流的流动。
晶体管通常由三个区域组成，其中一个区域为基极，另外两个区域是发射极和集电极。
晶体管通常用于扩大信号的电流和电压，可以用于单片机输入输出扩展，以及音频和视频放大等应用。
6. 集成电路（Integrated Circuit）集成电路是由多个电子器件组成一个小型化的电路板，常用的有数字集成电路（Digital IC）和模拟集成电路（Analog IC）。
电子元器件认识及基础电路分析
电子元器件认识及基础电路分析常见的电子元器件有电阻、电容、电感、二极管、三极管、场效应管等。
下面对这些元器件进行一些基础的介绍：1. 电阻（Resistor）：电阻用来限制电流通过的大小，通常以欧姆（Ω）为单位表示。
电阻的值越大，通过的电流越小。
2. 电容（Capacitor）：电容储存电荷，在电路中可以用来储存能量、滤波、延迟电压等。
电容的单位是法拉（F），常见的单位还有微法（μF）、纳法（nF）等。
3. 电感（Inductor）：电感以线圈的形式存在，可以存储磁能，在电路中可以用来储存能量、滤波、产生振荡等。
电感的单位是亨利（H），常见的单位还有毫亨（mH）等。
4. 二极管（Diode）：二极管只允许电流在一个方向上通过，可用于整流和保护电路。
常见的二极管有普通二极管、肖特基二极管等。
5. 三极管（Transistor）：三极管是一种具有放大作用的电子器件，通常用来放大电流、开关电路等。
常见的三极管有双极型晶体管（BJT）和场效应管（FET）。
了解以上元器件后，我们可以进行基础电路分析。
基本电路分析的核心是欧姆定律、基尔霍夫定律和电压分压原理。
1. 欧姆定律（Ohm's Law）：欧姆定律描述了电流、电压和电阻之间的关系，即电流等于电压除以电阻。
表示为I=V/R，其中I是电流（安培），V是电压（伏特），R是电阻（欧姆）。
2. 基尔霍夫定律（Kirchhoff's Laws）：基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出在电路中流入节点的电流等于流出该节点的电流的代数和；基尔霍夫电压定律指出电路中沿着任意闭合回路的电压代数和等于零。
3.电压分压原理：电压分压是指在一个电阻网络中，电压分布按比例分布到各个电阻上。
电压分压可以通过串联连接的电阻实现。
例如，两个电阻R1和R2串联连接，输入电压为V，那么在R1上的电压为V1=V*(R1/(R1+R2))，在R2上的电压为V2=V*(R2/(R1+R2))。
电子元件识别大全附图简体
元件识别指南目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件;范围公司主要产品电脑主机板中的电子元件认识：工作中最常用的的电子元件有：电阻、电容、电感、晶体管包括二极管、发光二极管及三极管、晶体、晶振振荡器和集成电路IC;连接器元件主要有：插槽、插针、插座等;其它一些五金塑胶散件：散热片、胶针、跳线铁丝等;电子元件电阻电阻用“R”表示,它的基本单位是欧姆Ω1MΩ兆欧=1,000KΩ千欧=1,000,000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻;色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字其中金色和银色表误差：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻如图2和五色环电阻如图1：1.四色环电阻普通电阻：电阻外表上有四道色环：这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向;如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7；紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0；最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间;例如：某电阻色环颜色顺序为：黄-紫-橙-银,表示该电阻的阻值为：47,000Ω=47KΩ,误差范围：±10%之间;2.五色环电阻精密电阻:它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A有些五色环电阻,两端的金属都有色环;这种电阻都会有4道色环相对靠近,集中在一起,而另一道色环则远离那4道色环,单独标在金属帽上的色环是表误差的第5环;B五色环电阻增加了第3道色环表示阻值的低位,第五环表示误差范围;1.SMD排型电阻简称排阻,排阻的外形如图3,它没有极性;它的内部结构实际上是由多个小电阻排列在一起,所以叫排阻;图3排型电阻图4单片电阻2.SMD单片电阻,它的体积小如碎米,按其几何尺寸可分0805、0603等型,没有极性;示值方法为：精密电阻：以两位数字和一位英文字母表示,数字表有效数字的代码,字母表示十的幂次关系,两者之积即为其阻值;如：47B,“47”是301的代号,“B”表示101,所以该电阻的阻值为301×101=3010欧姆;详细资料可查询物料规格承认书有关精密电阻之阻值对照表;片状电阻表面有丝印,由于误差不同而分三位数和四位数表示：A对于三位数表示的,前二位表示有效数字,第三位数表示有效数字后“0”的个数,这样得出的阻值单位为其基本单位欧姆Ω;如：“223”表示22000欧姆;这种电阻的误差范围一般是J 级,即±5%;B对于四位数表示的,前三位表示有效数字,第四位数表示有效数字后“0”的个数,这样得出的阻值单位也为其基本单位欧姆Ω;如：“1001”表示1000欧姆;这种电阻的误差范围一般是±1%;C片状电阻除了阻值与误差等级这两个参数外,还有承受功率和体积二个参数,常用的各1311等,其规格代号分别为Q、F、H和B;电阻的体积用英制单位英寸表示,如0603表示×英寸,一般而言,0805规格的电阻承受的功率为1/10W,也有少部分为1/8W,1206规格的电阻承受的功率为1/8W;当客户封电阻的供应商有特殊要求时即常说的牌子,可在产品BOM上描述;3.DIP排型电阻◆A型排阻：内部结构如图,每个小电阻的阻值都一样,小电阻的其中一脚全部连通到第1脚“1”上,因此第1脚“1”与任何一只脚的阻值都相同,公共脚与其他脚不能插错,所以A型排阻有极性;在实物上有小点一端的脚即为第1脚,插机时对应相应位置的小点即可;◆B型排阻：内部结构如图,各个小电阻的阻值各自独立地排列在一起,每个小电阻的阻值都一样,因此B型排阻没有公共脚,脚数一定为偶数,它没有极性;1 2 3 4 5 6A型排阻内部结构B型排阻内部结构A型排阻阻值的表示方法有以下四种：A．三位数表示方法：前面二位数字表示该排阻的阻值的最高位和次高位,第3从头再来表示“0”的个数;如：472T表示该排阻的阻值为4700欧姆,误差等级为T级;B．“R”表示法：“R”表示小数点,如3R2表示该排阻的阻值为欧姆;C．“K”表示法：“K”表示千欧单位,如4K7表示该排阻的阻值为4700欧姆;D．直接表示法：直接把阻值标出,如90Ω图示A型排阻丝印中,A10表示它是有10个小电阻的A型排阻图仅作示意；字母“SUP”表示商号、品牌；“212J”表示阻值2100Ω,误差等级为J级;热敏电阻,如下图：4．2电感电感用“L”表示,它的基本单位是亨利H1H=1,000mH毫亨=1,000,000uH微亨公司常用的电感的三种：片状电感如图6、绕线电感、色环电感如图5和磁珠;图5四色环电感图6片状电感用金属线圈与环形磁石自行绕制,无标记;外形酷似电容,如图6示贴片电感及其电感量用三位数表示,前三位为有效数字,第三位数字为有效数字后的“0”的个数,得出的电感量为微亨,其误差等级用英文字母表示：J,K,M分别表示±5%,±10%,±20%; 外型：色环电感与色环电阻外形很相似,只是体形比色环电阻明显胖一些,电感量及误差范围表示方法与色环电阻完全相同,只是得出的结果的单位是uH而不是欧姆;例如：某色环电感的第一道到第四道色环依次是“红、紫、黑、银”,则该电感的电感量为27uH,误差范围为±10%;外观是一个黑色的小圆柱体,表面没有标记如图7,电感量及误差范围需查包装盒或产品说明书;图7 磁珠电容电容用字母“C”表示,它的基本单位是法拉F1F=1000mF毫法=1,000,000nF纳法=,1000,000,000,000pF皮法公司常用的电容有：电解电容、陶瓷电容、独石电容、钽质电容和片状电容;“-”表示该脚为负极,另一脚为正极;图8 电解电容图9 片状电容如图9所示它的外壳是由陶瓷做成的,外形为扁平的近圆形大体圆形,在圆的上方有一小的圆锥体,有极性,在其中的一脚上标正号“+”表示该脚为正极,另一脚为负极;陶瓷电容钽质电容独石电容其外形似粒小石籽,没有极性;,这两个参数一般有两种表示法：A直接表示法：直接标出容量与耐压,这种方法在较大的电容如电解电容、钽质电容上常见,如图示：“10uF 16V”表示该电容的容量为10uF,耐压为16V;B三位数表示法：前面两位表示有效数值,最后一位表示零的个数,得出的容量单位是pF皮法,这种方法在较小的电容上常用,如：陶瓷,独石电容等;如：“102”表示该电容的容量为1000pF;电容的误差等级一般用英文J、K、M、Z字母来表示见附表一;耐压常见的有20V,25V,50V,63V 等；体积常见的有0603,0805,1206,1311,分别用英文字母Q,F,H,B,C表示;晶体管二极管用“D”表示,含有一个PN结,符号是它是一种单向导电元件,即电流只能朝一个方向流动从正极流向负极;因此,二极管是有极性的;二极管表示正负的方法有三种：图10 二极管1 图11二极管2 图12 二极管3A如图10,箭头所指的一端为负极,亦表示电流和流向,由正极流向负极;B如圆示,涂黑的一头表示负极,外壳用玻璃或橡胶封装的小二极管常用此法;二极管表面上的字母“INxxx”或“ISxxx”,都是二极管的标识方法,表示该元件是二极管;C如图12,缺口的一端为正极;常见的有红、黄、绿、紫、蓝、白等颜色,它们这些外观颜色即为发光时的颜色;也是有极性的,插机时要留意极性,不能插错;其外形如图：图13 发光二极管它的极性分辨如下：1.金属脚嵌在玻璃里较小的一端为正极,较大的一极是负极;2.外壳下边切弧的一端为负极,对面为正极;三极管用字母“Q”表示,它是一种能将电信号放大的元件,如图16的三极管就是一个典型的例子：像一个被削掉一小半的圆柱体,有三只脚,分别代表三极：基极b、集电极c和发射极e;三极管有极性,三只脚不能弄错;图14 三极管1 图15三极管2 图16三极管3如圆14示如图15示如图16示晶体晶体用字母“X”或“XY”表示,晶体内由一片晶片组成,它是振荡电路的振源,没有极性,外形如圆：图17 圆柱形晶体图18方形晶体有两个脚,外壳用金属封装,以保护里面的晶片,晶体的表面标记有：A商号：用英文字母表示,如：“FIC”B振荡频率：直接用数字标出,如“”表示振荡频率为兆赫兹、32768表示振荡频率为;C生产年份与月份：如“”中A表示1月份,7表97年;具体表示因供应商不同而有变化; 晶振又称振荡器晶振用字母“Y”表示,与晶体相比,晶振的内部除了晶片外,还有电阻、电容等,它已构成一个振荡电路,因此有极性;其外形如图19示,像一块方砖,有四个脚,外壳用金属封装;图19 晶振晶体表面的标记：A 商号,编号,用英文字母和数字表示,如：“DOC-70”;B 振荡频率：直接用数字表示,如“表示兆赫兹;集成电路又称IC集成电路快用字母"U"示常称IC,它有极性,表面有小槽口或圆点等表示方向,插错方向会使IC烧坏,使用时封装方向标志对应路板相应位置的方向标志;IC是集多种功能于一体的一种元件,多采用双排列扁平封装,其引脚封称排列,外观多为有很多脚的黑色方块,常见引脚数有8、14、20、24、40和64甚至100或更多;多用凹槽表示其极性,即凹槽左侧引脚的第1脚为该IC的第1脚,然后按逆时针方向给其余脚按1、2、3…自然数顺序定义;在IC表面一般有厂标,厂名,以及以字母、数字表示的芯片类型、温度范围、工作速度和生产期等;公司常用的有以下几种系列及封装形式：TTL系列：是较为普通、常用的IC,其体形小,双排脚封装,如圆19示：LGS S12GD75232D图19 TTL系列IC丝印图20 TTL系列IC其表面标示的含义是：S 12 GD 75232 D5.设计序号,为D系列;4.容量；3.IC类型,为GD；2.系列代码,为12系列；1.商号、名称,为LGS；这些表面标记中,2、3和4这三个标记是最重要的,只有这三个标记完全相同的IC 才能代用;RAM系列﹕中文称随机存储器RAM系列的外形极性TTL系列IC,如图21及图22所示,不同之处在于表面标记：41256AP-15KM 9942图21 RAM系列IC丝印图22 RAM系列IC外观 KM 1256 A P -15 99426.年份99与生产周42;5.存取速度；4.封装型号,为P；3.设计序号,为A；2.储存容量；1.商号,为KM；这些表面标记中以2和5最为重要,这两个参数不同的RAM系列IC一定不能代用,而且,就算这两个参数相同,但生产厂家不同,都要先经过测试合格后才能代用; ROM系列﹕中文称只读存储器一般,ROM输入资料后是不可以擦除的,可以将输入的资料擦除的ROM有两种：EPROM 中文称：此外线可擦除式可只读存储器和EEROM电可擦除式只读存储器;ROM的外形与RAM相似,如图23所示,不同的是表面丝印,如图23及图24：MX J99313329F002NTPC-12IA7771TAIWAN图23 ROM系列丝印图24 ROM系列MX 29F 002 NTPC -12 LA77716.版本号;5.存取速度；4.设计序号；3.存储容量；2.ROM代号；1.商号；这些标记中以2、3和4是最重要的;PAL系列﹕中文称可编程逻辑阵列IC在我们公司较少用到,外形与前面学过的几种很相似,不同之处在于其表面丝印：PAL 16 L 8 A5.速度如为A"示传送延时为25ns,如为B"表示传送延时为15ns4.可输入数目3.输出类型分组合型：用“L”表示；带锁存弄：用“R”表示；可改变型：用“V”表示2.可输入数目；1.商号；这些标记中2、3、4和5都很重要,PAL需要代用,必须2、3、4、5项完全相同,如果2、3、4任何一项不相同则不可代用；2、3、4项相同而5项不同的PAL,须以试验确认才可代用;IC的封装形式有：SOP、SOJ、QFP、PLCC、PGA、BGA球栅阵列封装IC等,如下图图25 BGAIC连接器件扩展槽SLOT：用以连接声卡、网卡、显示卡和边卡内存条等等适配卡,有以下类型：ISA插槽：它有98个脚位,用于插98PIN的ISA适配卡;AGP插槽：它有124个脚位,用于插124PIN的AGP适配卡如图26;PCI插槽：它有120个脚位,用于插120PIN的PCI适配卡如图27;图26 AGP插槽图27 PCI插槽DIMM槽：动态内存插槽,168PIN,SDRAM同步动态内存即插于此槽如图28;图28 DIMM插槽SIMM槽：静态内存插槽,72PIN,SRAM静态内存即插于此槽;图29 USB头图30 KB头图31 GAME头外部输入/输出I/O接口USB系统/外围接驳口,如图29;KBKeyboard and Mouse,键盘和鼠标接头,如图30;GAME游戏或声卡接头,如图31PRTPrint,打印接头;COM1和COM2;连接座电源插座火牛座FDC和FDD: 217-1PIN,用于连接软驱;图32 FDD插座IDE:220-1PIN﹐用于连接硬盘或光驱;其外形很像FDC插座;插针与针耙插针：以针脚数量不同可分12、13、14、23、15、210-3PIN不等如图33及34;针耙：依颜色可分黄、黑、白、色等,如图25示;图33 防呆丝插针图34 23插针图35 针耙HSK散热片图36 散热片元件在印刷电路板PCB上的丝印：X1:晶体R1:电阻D1:二极管IC1:集成电路块C1:电容L1:电感Q2:三极管JP1:插针、铁丝BT:电池座RN1:排阻FDC:软驱IC2:集成电路块Y1:晶体PCI1:PCI槽DIMM1:DIMM槽F1:保险丝、电感IDE1:硬盘、光驱槽作业过程中的注意事项1.元件的外壳所用的材料大多数很脆,拿取、搬动时要轻拿轻放,避免掉落损坏；2.元件的表面标记要保护好,以免增加日后检修的困难；3.元件借用时,需有施工单或工程变更通知单等指导文件的说明;4.有极性方向性的元件,必须按规定的方向插机与贴片,否则会损坏元件；而无极性元件插反虽然不影响性能,但为了整齐美观,亦需按规定的方向操作;5.接触对静电敏感的元件,必须按防静电及强电控制指南执行,以防损坏元件;附表附表一:常用误差等级表示法等级代号 F G J K M Z 金色银色误差范围+1% +2% +5% +10% +20% +80%–20% +5% +10%。
认识电子元件
认识电子元件1．电阻贴片电阻直插电阻（色环电阻）I．贴片电阻阻值识别：前面几位数乘以尾数就是10的幂次方，假设，一个贴片电阻是103那就是10*10三次方，假设一个贴片电阻是四位数假设1202 就是120×10二次方就是前面的数乘以10尾数为幂次方。
如标识221的贴片电阻阻值为220欧姆。
II．色环电阻的识别:色环电阻的识别方式和贴片电阻基本一样，不同的是色环电阻用不同的颜色来表示不同的数字；即：倒数第二环，表示零的个数。
最后一位，表示误差。
这个规律有一个巧记的口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差.还有一种5环电阻，通常为精密电阻。
五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。
2.电容电解电容瓷片电容I．电容识别：和贴片电阻的识别方法基本类似。
如：标值272，容量就是：27X10^2=2700pf。
还有些是直接标注在元器件上的。
如上图的电解电容以及容量小的瓷片电容（上图20pf）。
3. 二极管I．二极管识别：二极管一般在管身有自身型号标注。
否则要询问经销商该二极管的型号。
4. 电感该器件在初级阶段并不常用，有兴趣自行百度。
6. 继电器7. 蜂鸣器I．蜂鸣器分无源蜂鸣器（左）和有源蜂鸣器（右），无源蜂鸣器需要交流电才能驱动，有源蜂鸣器只要提供直流电就能发声。
8.关于全桥整流I．四个二极管组成全桥整流，波形由Vs变为Vo。
而后经过滤波电容滤波之后变为平滑的直流电输出。
Id和Is为两组二极管两两导通的波形。
9.关于LM317I．LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本电子元件认识
(3).误差与温度特性 由于材料和工艺的原因，电容的实际容量与标称容量有区别，
温度变化也会引起电容参数的变化。 在某些场合，对电容稳定性要求很高，因此误差和温度特性
不同的电容，不可随便换用。
(4).电容的主要参数有 容值 、 耐温值、 耐压值
基本电子元件认识
6.电容的标注法
(1).直接标注:以三位数字形式标注在电容上。 第一位：为有效数 第二位：为有效数 第三位：倍乘 （没有特殊单位标注时，以PF为单位） 最四位：误差值 例子：103Z 代表10 x103=10000PF=10nF
红 黄橙 绿
2 4 103 0.5%
24 × 103 =24K 误差±0.5%
基本电子元件认识
(b).五环色标（精密电阻器） 第一环：代表第一位有效数 第二环：代表第二位有效数 第三环：代表第三位有效数 第四环：代表倍乘数 第五环：代表允许误差
棕 紫绿 红 棕
1 7 5 102 ±1%
175 × 102=17.5K 误差：±1%
基本电子元件认识
9. SMD电阻阻值计算：
片状电阻外表一般为黑色,且上面标注有代表阻值的数字。 计算方法:前两位是有效数,第三位是倍数,其误差根据P/N而定,在此 处因误差很小因而可忽略不计.
×××
有效数 倍数
473
47×103=47KΩ
试一试
392
0
基本电子元件认识
10.还可以看到以下标识：
基本电子元件认识
电子制造流程-1
编制：刘 竣 日期：2012.11.20
目录
➢ 基本电子元件认识 ➢ eQ-3 制造流程
基本电子元件认识
一、电阻器
1.电阻器的定义： 各种金属材料和半导体材料对通过它的电流都有一定的阻力，
这种阻碍电流流通的作用被称为电阻。 利用材料的电阻对电能的吸收作用，而设计的有特定电阻特
性的器件，称为电阻器。
（a）.电解电容 (长脚为正)
（b）.瓷片电容
（c）.独石电容
（d）.安规电容
电容失效后,不会导致电击, 不危及人身安全.包括X电容 和Y电容.
（e）.涤纶电容
基本电子元件认识
5.电容的特性： (1).容值单位： 法拉 F 皮法 pF (1F=1012 pF ) 纳法 nF (1F=109 nF ) 微法 F (1F=106 F) 毫法 mF (1F=103 m F) (2).耐压、用途和极性 (a).由于结构和材料的原因，电容器对加在它引脚上的电压有 一定的限制，否则会击穿电介质，导致烧毁或性能下降。 (b).由于结构和材料的原因，不同类型的电容有不同的用途， 不可随便换用。 (c).由于结构和材料的原因，某些电容有极性，若插反，会导 致烧毁甚至电容爆炸。
2.电阻器符号: R，VR
3.作用：限流、分压
基本电子元件认识
4.常用电阻器的种类： (1).碳膜电阻器 (2).金属膜电阻器 (3).线绕电阻器 (4).压敏电阻器
备注：从外观上，金属膜为 五个环,碳膜电阻为四个环 ；金属膜为蓝色，碳膜的为 土黄色或其他颜色。
是用电阻丝绕在绝缘骨架上 再经过绝缘封装处理而成的 一类电阻器。
基本电子元件认识
(2).额定功率
电流通过电阻会消耗电能，使电阻发热。过量的发热会烧毁电 阻器，因此所有的电阻器都有一个额定功率，工作在额定功率以下 的电阻不会烧毁。
(a).每一种电阻根据它的材料、结构、尺寸、工艺的不同，其 额定功率不尽相同，不可随便换用。
(b).额定功率系列有 1/8W、1/6W 、1/4W、1/2W、1W、2W、 3W、5W、10W、20W或以上，一般体积越大，其额定功率越大。
基本电子元件认识
6.电阻器的标识 (1). 直标法：
在电阻元件表面直接用阿拉伯数字和文字、符号有规律的组合打 印出它的主要参数和性能的一种标志方法。
标称法举例： R332 33R2 332R 3K32 33k2 3M32
=0.332 =33.2 =332 =3.32K =33.2K =3.32M
(5).排阻
(6).可调电阻
基本电子元件认识
5.常用电阻器的主要参数及特性： （1）.阻抗 （a）阻抗代表电阻阻碍电流的能力。 （b）阻抗越大，阻碍电流的能力越大。 （c）单位：欧姆()
千欧 K (1K=1000 =103) 兆欧M (1M=1000K =106) 千兆欧G (1G=1000M =109) 兆兆欧T (1T=1000G =1012)
基本电子元件认识
7.色标法认识要点： 请说出以下颜色：
红 橙黄 绿 青 蓝 紫
棕红 橙黄绿
12 3 4 5
蓝紫灰白黑
6 7器插件要点： (1).整批电阻扦插前要确定电阻的阻抗、额定功率、误差正确无误。 (2).色环缺色、外壳破损、有烧焦痕迹、引脚有断裂迹象的电阻不要使用。 (3).定时检查，严防混料。
基本电子元件认识
误差表：
符号: F , G , J , K , L , M , 允许误差: ±1% ,±2% ,±5% ,±10% ,±15% ,±20% ,
基本电子元件认识
(3).误差范围 世界上没有任何两件事物是完全相同的，总是存在一定的差别。
（a）电阻器的标称阻抗是一个设计值，实际阻抗并不等于标称阻抗。 （b）实际阻抗与标称阻抗的误差越小，厂家的工艺水平越高，但成本
往往也越高。 （c）电路设计时，一般已考虑误差问题，在一定误差范围内，有误差
的电阻也能使用，是合格品。 （d）电阻的误差范围一般有0.5%、1%、2%、5%、10%、20%。
二、电容
1.定义： 电容器是由两个金属电极中间夹一层电介质构成的电子元件。
2.作用： (1).隔离直流 (2).耦合交流 (3).交流旁路 (4).滤波、RC定时、LC谐振选频等
3.符号：C
絲印
基本电子元件认识
4.电容类型： (1).按电容量是否可调,可分为固定电容和可变电容两大类. (2).固定电容按介质材料不同,可分以下等类型：
特点： 1.以R、K、M、G、T代表了单位。 2.以R、K、M、G、T代替了小数点。
基本电子元件认识
(2).色标法: 色标法是用4~5条色带或色点打印在电阻体上，以代表其阻值
或允许偏差的方法。
各色代表数值:
基本电子元件认识
(a).四环色标 （普通电阻器） 第一环：代表第一位有效数 第二环：代表第二位有效数 第三环：代表倍乘数 第四环：代表允许误差
