电阻电容封装知识

合集下载

芯片封装、电阻电容相关知识

芯片封装、电阻电容相关知识

芯片封装、电阻电容相关知识DIP双列直插式封装DIP(DualIn-line Package)是指采用双列直插形式封装的集成电路芯片,绝大多数中小规模集成电路(IC)均采用这种封装形式,其引脚数一般不超过100个。

采用D IP封装的CPU芯片有两排引脚,需要插入到具有DIP结构的芯片插座上。

当然,也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心,以免损坏引脚。

DIP封装具有以下特点1.适合在PCB(印刷电路板)上穿孔焊接,操作方便。

2.芯片面积与封装面积之间的比值较大,故体积也较大。

Intel系列CPU中8088就采用这种封装形式,缓存(Cache)和早期的内存芯片也是这种封装形式。

PQFP和PFP塑料扁平组件式封装PQFP(Plastic Quad Flat Package)封装的芯片引脚之间距离很小,管脚很细,一般大规模或超大型集成电路都采用这种封装形式,其引脚数一般在100个以上。

用这种形式封装的芯片必须采用SMD (表面安装设备技术)将芯片与主板焊接起来。

采用SMD安装的芯片不必在主板上打孔,一般在主板表面上有设计好的相应管脚的焊点。

将芯片各脚对准相应的焊点,即可实现与主板的焊接。

用这种方法焊上去的芯片,如果不用专用工具是很难拆卸下来的。

PFP(Plastic Flat Package)方式封装的芯片与PQFP方式基本相同。

唯一的区别是PQFP一般为正方形,而PFP既可以是正方形,也可以是长方形。

PQFP/PFP封装具有以下特点:1.适用于SMD表面安装技术在PCB电路板上安装布线。

2.适合高频使用。

3.操作方便,可靠性高。

4.芯片面积与封装面积之间的比值较小。

Intel系列CPU中80286、80386和某些486主板采用这种封装形式。

PGA插针网格阵列封装PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针,每个方阵形插针沿芯片的四周间隔一定距离排列。

电阻电容的封装形式如何选择

电阻电容的封装形式如何选择

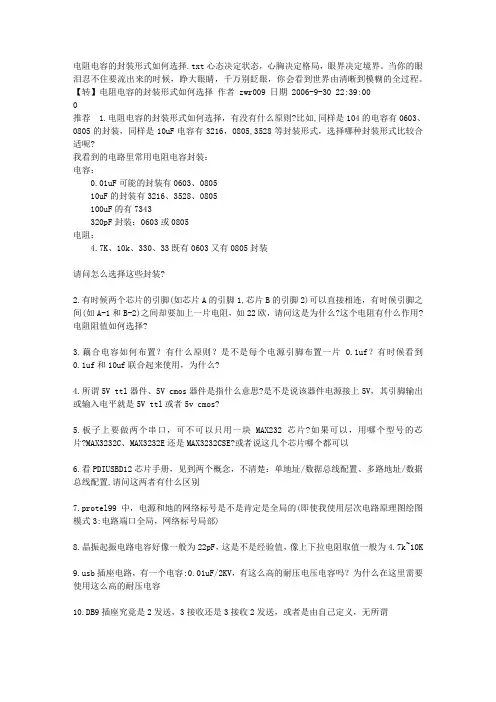

电阻电容的封装形式如何选择.txt心态决定状态,心胸决定格局,眼界决定境界。

当你的眼泪忍不住要流出来的时候,睁大眼睛,千万别眨眼,你会看到世界由清晰到模糊的全过程。

【转】电阻电容的封装形式如何选择作者 zwr009 日期 2006-9-30 22:39:00推荐 1.电阻电容的封装形式如何选择,有没有什么原则?比如,同样是104的电容有0603、0805的封装,同样是10uF电容有3216,0805,3528等封装形式,选择哪种封装形式比较合适呢?我看到的电路里常用电阻电容封装:电容:0.01uF可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装:0603或0805电阻:4.7K、10k、330、33既有0603又有0805封装请问怎么选择这些封装?2.有时候两个芯片的引脚(如芯片A的引脚1,芯片B的引脚2)可以直接相连,有时候引脚之间(如A-1和B-2)之间却要加上一片电阻,如22欧,请问这是为什么?这个电阻有什么作用?电阻阻值如何选择?3.藕合电容如何布置?有什么原则?是不是每个电源引脚布置一片0.1uf?有时候看到0.1uf和10uf联合起来使用,为什么?4.所谓5V ttl器件、5V cmos器件是指什么意思?是不是说该器件电源接上5V,其引脚输出或输入电平就是5V ttl或者5v cmos?5.板子上要做两个串口,可不可以只用一块MAX232芯片?如果可以,用哪个型号的芯片?MAX3232C、MAX3232E还是MAX3232CSE?或者说这几个芯片哪个都可以6.看PDIUSBD12芯片手册,见到两个概念,不清楚:单地址/数据总线配置、多路地址/数据总线配置,请问这两者有什么区别7.protel99中,电源和地的网络标号是不是肯定是全局的(即使我使用层次电路原理图绘图模式3:电路端口全局,网络标号局部)8.晶振起振电路电容好像一般为22pF,这是不是经验值,像上下拉电阻取值一般为4.7k~10Kb插座电路,有一个电容:0.01uF/2KV,有这么高的耐压电压电容吗?为什么在这里需要使用这么高的耐压电容10.DB9插座究竟是2发送,3接收还是3接收2发送,或者是由自己定义,无所谓12.何谓扇入、扇出、扇入系数及扇出系数13."高速的差分信号线具有速率高,好布线,信号完整性好等特点",请问何谓高速差分信号线?14.protel 99se中,布线时,信号线、地线、电源线线宽一般是多少?有什么原则需要注意?15.TTL电路和cmos电路有什么区别?什么时候使用TTL系列?什么时候使用cmos器件?一些回答:1.电阻电容的封装形式如何选择,有没有什么原则?比如,同样是104的电容有0603、0805的封装,同样是10uF电容有3216,0805,3528等封装形式,选择哪种封装形式比较合适呢? 我看到的电路里常用电阻电容封装:电容:0.01uF可能的封装有0603、080510uF的封装有3216、3528、0805100uF的有7343320pF封装:0603或0805电阻:4.7K、10k、330、33既有0603又有0805封装请问怎么选择这些封装?答:选择合适的封装第一要看你的PCB空间,是不是可以放下这个器件。

电容电阻的封装对比

电容电阻的封装对比

电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.8 ----------------M0805=2.0x1.2 ----------------P ( 钽电容尺寸)1206=3.2x1.6 ----------------A1210=3.2x2.51812=4.5x3.22225=5.6x6.5DIP封装(Dual In-line Package),也叫双列直插式封装技术,指采用双列直插形式封装的集成电路芯片,绝大多数中小规模集成电路均采用这种封装形式,其引脚数一般不超过100。

DIP封装的CPU芯片有两排引脚,需要插入到具有DIP结构的芯片插座上。

表面贴装技术SMT表面安装技术,英文称之为“Surface Mount Technology”,简称SMT,它是将表面贴装元器件贴、焊到印制电路板表面规定位置上的电路装联技术,所用的负责制电路板无无原则钻孔。

具体地说,就是首先在印制板电路盘上涂布焊锡膏,再将表面贴装元器件准确地放到涂有焊锡膏的焊盘上,通过加热印制电路板直至焊锡膏熔化,冷却后便实现了元器与印制板之间的互联。

20世纪80年代,SMT生产技术日趋完善,用于表面安装技术的元器件大量生产,价格大幅度下降,各种技术性能好,价格低的设备纷纷面世,用SMT组装的电子产品具有体积小,性能好、功能全、价位低的优势,故SMT作为新一代电子装联技术,被广泛地应用于航空、航天、通信、计算机、医疗电子、汽车、办公自动化、家用电器等各个领域的电子产品装联中。

SMD表面贴装器件(Surface Mounted Devices)“在电子线路板生产的初级阶段,过孔装配完全由人工来完成。

首批自动化机器推出后,它们可放置一些简单的引脚元件,但是复杂的元件仍需要手工放置方可进行波峰焊。

表面贴装元件在大约二十年前推出,并就此开创了一个新纪元。

从无源元件到有源元件和集成电路,最终都变成了表面贴装器件(SMD)并可通过拾放设备进行装配。

电阻电容封装详解

电阻电容封装详解

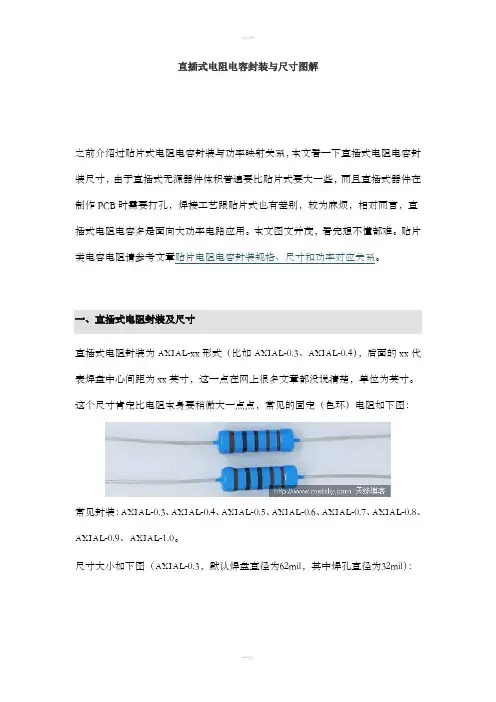

直插式电阻电容封装与尺寸图解之前介绍过贴片式电阻电容封装与功率映射关系,本文看一下直插式电阻电容封装尺寸,由于直插式无源器件体积普遍要比贴片式要大一些,而且直插式器件在制作PCB时需要打孔,焊接工艺跟贴片式也有差别,较为麻烦,相对而言,直插式电阻电容多是面向大功率电路应用。

本文图文并茂,看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式(比如AXIAL-0.3、AXIAL-0.4),后面的xx代表焊盘中心间距为xx英寸,这一点在网上很多文章都没说清楚,单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点,常见的固定(色环)电阻如下图:常见封装:AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图(AXIAL-0.3,默认焊盘直径为62mil,其中焊孔直径为32mil):另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容,或看起来根本不像个电阻器,如下图,这类电阻可以参照下文的无极电容封装来设计,比如RAD-0.2等等。

而可调式电阻器封装也很有特点,比如引导的独特性,很多引脚宽度也不能使用传统的圆形,一般都不能按照上述封装进行,需要遵照产品手册进行单独设计。

如下图:二、直插式电容封装及尺寸1、无极电容常见的电容分为两种:无极电容和有极电容,典型的无极电容如下:无极电容封装以RAD标识,有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4,后面的数字表示焊盘中心孔间距,如下图所示(示例RAD-0.3)。

2、有极电容有极电容一般指电解电容,如下图:下图是电解电容和固态电容图,这类电容都是标准的封装,但是高度不一定标准,包括很多定制的电容,需根据产品设计特点进行选择。

图中灰白色的那种就是,很多主板上经常吹嘘的所谓的固态电容,固态电容稳定性要稍好一点。

直插式电阻电容封装与尺寸图解

直插式电阻电容封装与尺寸图解

直插式电阻电容封装与尺寸图解部门: xxx时间: xxx整理范文,仅供参考,可下载自行编辑之前介绍过贴片式电阻电容封装与功率映射关系,本文看一下直插式电阻电容封装尺寸,由于直插式无源器件体积普遍要比贴片式要大一些,而且直插式器件在制作PCB时需要打孔,焊接工艺跟贴片式也有差别,较为麻烦,相对而言,直插式电阻电容多是面向大功率电路应用。

本文图文并茂,看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式<比如AXIAL-0.3、AXIAL-0.4),后面的xx代表焊盘中心间距为xx英寸,这一点在网上很多文章都没说清楚,单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点,常见的固定<色环)电阻如下图:b5E2RGbCAP常见封装:AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

p1EanqFDPw 尺寸大小如下图<AXIAL-0.3,默认焊盘直径为62mil,其中焊孔直径为32mil):另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容,或看起来根本不像个电阻器,如下图,这类电阻可以参照下文的无极电容封装来设计,比如RAD-0.2等等。

DXDiTa9E3d而可调式电阻器封装也很有特点,比如引导的独特性,很多引脚宽度也不能使用传统的圆形,一般都不能按照上述封装进行,需要遵照产品手册进行单独设计。

如下图:RTCrpUDGiT二、直插式电容封装及尺寸1、无极电容常见的电容分为两种:无极电容和有极电容,典型的无极电容如下:无极电容封装以RAD标识,有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4,后面的数字表示焊盘中心孔间距,如下图所示<示例RAD-0.3)。

5PCzVD7HxA2、有极电容有极电容一般指电解电容,如下图:下图是电解电容和固态电容图,这类电容都是标准的封装,但是高度不一定标准,包括很多定制的电容,需根据产品设计特点进行选择。

电阻、电容、电感、二极管贴片封装

电阻、电容、电感、二极管贴片封装

DIP - 双列直插直插芯片常用的古老封装。

SOIC - 双列表贴现在用的贴片max232就是soic-16,后面的数字显然是管脚数。

贴片485芯片有SOIC- 8S,管脚排布更密了。

TO - 直插直插三极管用的是TO-92,普通直插7805电源芯片用TO-220,类似三极管的78L05用TO-92。

直插开关电源芯片2576有五个管脚,用TO-220T。

贴片的2576看起来像D-PAK,但却是TO-263,奇怪。

它有五个管脚,再加上一个比较大的地。

SOT - 表贴贴片三极管和场效应管用的是SOT-23。

LM1117电源芯片用SOT-223,加上地共有四个引脚。

D-PAK - 表贴贴片的7805电源芯片就用这个封装,有一个面积比较大的地,还有两个引脚分别是输入和输出。

TQFP - 表贴芯片一直在用的贴片avr单片机芯片就是TQFP的,比如mega8用TQFP-32。

管脚数少的avr比如 tiny13,则采用soic封装。

atmel的7s64 ARM芯片用了LQFP-64,似乎管脚排列更紧密了。

见过有一款国内的soic 51芯片用了PQFP-64,管脚排布比TQFP紧密。

DB99针串口座,这个也是必须要有的。

===============其他尚未未整理的内容============PZ-4 四位排阻RW 精密电位器TO-92 直插三极管SOT-23 贴片三极管;贴片场效应管RB-.1/.2,.1/.3,.2 /.4,.2/.5,.3/.6直插电解电容RB-3/6 LM2575专用电感(330uH直插)CAPT-170 贴片电解电容10uF/25VLED-3 直插发光二极管DAY-4 四位八字LED管电源ICD-PAK 贴片7805TO-220 直插7805TO-92 直插78L05SOT-223 LM1117,3.3V贴片TO-263 LM2575贴片TO-220T LM2575直插 2575有五个脚; 2576和2575封装一样(插、贴),区别是2576开关、2575线性。

直插和贴片电阻电容封装图解

直插和贴片电阻电容封装图解

直插式电阻电容封装与尺寸之前介绍过贴片式电阻电容封装与功率映射关系,本文看一下直插式电阻电容封装尺寸,由于直插式无源器件体积普遍要比贴片式要大一些,而且直插式器件在制作PCB时需要打孔,焊接工艺跟贴片式也有差别,较为麻烦,相对而言,直插式电阻电容多是面向大功率电路应用。

本文图文并茂,看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式(比如AXIAL-0.3、AXIAL-0.4),后面的xx 代表焊盘中心间距为xx英寸,这一点在网上很多文章都没说清楚,单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点,常见的固定(色环)电阻如下图:常见封装:AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图(AXIAL-0.3,默认焊盘直径为62mil,其中焊孔直径为32mil):另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容,或看起来根本不像个电阻器,如下图,这类电阻可以参照下文的无极电容封装来设计,比如RAD-0.2等等。

而可调式电阻器封装也很有特点,比如引导的独特性,很多引脚宽度也不能使用传统的圆形,一般都不能按照上述封装进行,需要遵照产品手册进行单独设计。

如下图:二、直插式电容封装及尺寸1、无极电容常见的电容分为两种:无极电容和有极电容,典型的无极电容如下:无极电容封装以RAD标识,有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4,后面的数字表示焊盘中心孔间距,如下图所示(示例RAD-0.3)。

2、有极电容有极电容一般指电解电容,如下图:下图是电解电容和固态电容图,这类电容都是标准的封装,但是高度不一定标准,包括很多定制的电容,需根据产品设计特点进行选择。

图中灰白色的那种就是,很多主板上经常吹嘘的所谓的固态电容,固态电容稳定性要稍好一点。

电阻、电容等器件尺寸、型号等PCB封装

电阻、电容等器件尺寸、型号等PCB封装

400mil=10mm1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列,AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4(表明两焊点间距离400mil)电阻排 RESPACK3、RESPACK4 DIP16滑线变阻器 POT1、POT2 VR1-VR52无极性电容:cap;封装属性为RAD-0.1到rad-0.43电解电容:electroi;封装属性为rb.2/.4(表明引脚间距离为200mil;元件直径为400mil)到rb.5/1.0瓷片电容:RAD0.1-RAD0.3。

其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.64电位器:pot1,pot2;封装属性为vr-1到vr-55 二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)6三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管) To-92A,TO-92B小功率塑封三极管;to-126,中功率塑封三极管7电源稳压块有78和79系列;78系列如7805,7812,7820等,79系列有7905,7912,7920等常见的封装属性有to126h和to126v稳压管 DIODE SCHOTTKY DIODE0.48整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)9二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4(管脚间距离400mil),发光二极管 LED SIP2或DIODE0.4 光敏二极管 PHOTO DIODE0.710石英晶体振荡器 XTAL111光电耦合器 OPTOISO1 DIP4 光电耦合器 OPTOISO2 BNC 晶闸管 SCR TO-4612 整流桥 BRIDGE1、BRIDGE2 FLY413 74系列集成块 74* DIP4--DIP64(数字为不连续偶数)14 双列直插元件 DIP4--DIP64(数字为不连续偶数)15 555定时器 555 DIP816 熔断器 FUSE1、FUSE2 FUSE17 单排多针插座 CON1—CON50(不连续) SIP2—SIP20(不连续)18 双列接插式PIN连接器(双排) 16PIN—50PIN(不连续) IDC16—IDC50(不连续)单列:SIP194端电源单列插头 HEADER4 POWER4 双列插头HEADER8×2 IDC1620D型连接器 DB9、DB15、D25、D37 DB9、DB15、D25、D3721变压器 TRANS* 封装在Transformers.lib库中22继电器 RELAY-* DIP*、SIP*等23单刀单掷开关 SW-SPST RAD*24按钮 SW-PB DIP425电池 BATTERY RAD0.426电铃 BELL RAD0.427扬声器 SPEAKER RAD0.328 串口 DBxxx xxx表示针数29 场效应管、MOS管 JFET、 MOSFET 可以用跟三极管一样的封装30 贴片电阻、贴片电容 0402、0603等封装尺寸与功率有关,通常0201<—>1/20W ;0402<—> 1/16W ;0603<—> 1/10W;0805 <—>1/8W ;1206 <—>1/4W电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/31812 1/22010 3/42512 1电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5普通线性电感、色环电感与电阻电容的封装都有一样的表示,贴片用尺寸表示如0603、0805、0402、1206等(贴片电感封装)。

电阻电容桥堆排阻封装说明

电阻电容桥堆排阻封装说明

1英寸=1000mil;1英寸= 2.54 厘米;1厘米= 0.393700787 英寸电阻:0805指的是80mil*50mil的,是指外形尺寸的长与宽。

电阻的种类繁多,分为固定电阻、可变电阻和特种电阻3大类。

固定电阻的原理图符号常用名称为“Res1”和“Res2”,常用的封装模型为“AXIAL”系列的,包括“AXIAL-0.3”、“AXIAL-0.4”“AXIAL-0.5”、“AXIAL-0.6”、“AXIAL-0.7”、“AXIAL-0.8”、“AXIAL-0.9”和“AXIAL-1.0”等,其后缀的数字表示封装模型中两个焊盘的间距(单位为英寸)。

电容:根据有无极性可将电容分为无极性电容和有极性电容,电解电容的封装模型为RB系列:例如从“RB-.2/.4”到“RB-.5/.10”,其后缀的第一个数字表示封装模型中两个焊盘间的距离,根据是否可调可将电容分为固定电容和可调电容,根据材料不同可将电容分为钽电容、瓷片电容、独石电容CBB电容和电解电容等。

其后缀的数字表示封装模型中两个焊盘间的距离,单位为“英寸”。

第二个数字表示电容外形的尺寸(通常为两焊盘间距的二倍),单位为“英寸”。

有的电解电容也采用公制尺寸,如“RB5-10.5”和“RB7.6-15”等。

通常情况下,后缀的数字越大,相应的电容的容量也就越大无极性电容的封装模型为RAD系列:例如“RAD-0.1”“RAD-0.2”“RAD-0.3”和“RAD-0.4”等,其后缀的数字表示封装模型中两个焊盘间的距离,单位为“英寸”。

通常情况下,后缀的数字越大,相应的电容的容量也就越大桥堆(2w10):整流桥里面有四个二极管,桥堆有四个引脚,长脚的是+ 输出,和其相对的是- 输出,剩余的两个是交流~。

输出应用时~ 接交流,从+ - 之间就可以得到直流电压整流桥内部结构图片如下:排阻:A102G:字母A表示边上单端(带点处)为公共脚,字母G是误差等级,常用还有J级。

贴片电阻、贴片电容规格、封装、尺寸、功率

贴片电阻、贴片电容规格、封装、尺寸、功率

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。

05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

贴片电阻、贴片电容规格、封装、尺寸

贴片电阻、贴片电容规格、封装、尺寸

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

常见贴片电阻电容封装

常见贴片电阻电容封装

贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:一、零件规格:(a)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法,如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注:a、L(Length):长度;W(Width):宽度;inch:英寸b、1inch=25.4mm(b)、在(1)中未提及零件的厚度,在这一点上因零件不同而有所差异,在生产时应以实际量测为准。

(c)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容),其它如电感、二极管、晶体管等等因用量较小,且形状也多种多样,在此不作讨论。

(d)、SMT发展至今,随着电子产品集成度的不断提高,标准零件逐步向微型化发展,如今最小的标准零件已经到了0201。

二、常用元件封装1)电阻:最为常见的有0805、0603两类,不同的是,它可以以排阻的身份出现,四位、八位都有,具体封装样式可参照MD16仿真版,也可以到设计所内部PCB库查询。

注:ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸:2.0 X 1.25 X 0.5(公制表示法)1206具体尺寸:3.0 X 1.5 0X 0.5(公制表示法)2)电阻的命名方法1、5%精度的命名:RS – 05 K 102 JT2、1%精度的命名:RS – 05 K 1002 FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

贴片电阻电容封装 标准

贴片电阻电容封装 标准

贴片电阻电容封装标准一、尺寸贴片电阻电容封装标准尺寸应符合相应的规格要求。

这些尺寸是根据电阻电容器的性能参数和使用环境来确定的。

二、引脚贴片电阻电容封装引脚应平整、光滑,无毛刺,以保证在焊接过程中不会对焊点造成影响。

同时,引脚的机械强度应符合要求,以保证在装配和使用过程中不会出现引脚断裂等问题。

三、间距贴片电阻电容封装间距应符合相应的规格要求,以保证在焊接和使用过程中不会出现短路或漏电等问题。

同时,间距的公差应控制在一定范围内,以保证生产的稳定性和可靠性。

四、材质贴片电阻电容封装的材质应符合相应的规格要求,如使用环保材料、无铅材料等。

同时,对于一些特殊用途的电阻电容器,还需要采用具有特殊性能的材料,如高稳定性材料、高绝缘性材料等。

五、标识贴片电阻电容封装标识应清晰、易读,包括产品名称、规格型号、额定值、厂家名称等信息。

这些标识应采用耐腐蚀的材料制作,以保证在使用过程中不会出现脱落或模糊等问题。

六、性能贴片电阻电容封装性能应符合相应的规格要求,包括电气性能和机械性能等方面。

电气性能方面,应考虑电阻电容器的精度、温度系数、绝缘电阻等参数;机械性能方面,应考虑电阻电容器的耐振动性、耐冲击性、耐疲劳性等参数。

七、耐久性贴片电阻电容封装耐久性应符合相应的规格要求,以保证在使用过程中不会出现老化或失效等问题。

耐久性的影响因素包括温度、湿度、机械应力等,因此需要在生产和使用过程中进行严格的控制和管理。

八、安全贴片电阻电容封装安全应符合相应的规格要求,以保证在使用过程中不会对人身安全和财产安全造成威胁。

安全方面需要考虑的因素包括电气安全、机械安全、化学安全等,如防止短路、过载、静电等问题的发生。

同时,对于一些特殊用途的电阻电容器,还需要采取更加严格的安全措施,如高温电阻电容器需要采用防火材料封装等。

直插式电阻电容封装与尺寸图解

直插式电阻电容封装与尺寸图解

之前介绍过贴片式电阻电容封装与功率映射关系,本文看一下直插式电阻电容封装尺寸,由于直插式无源器件体积普遍要比贴片式要大一些,而且直插式器件在制作PCB时需要打孔,焊接工艺跟贴片式也有差别,较为麻烦,相对而言,直插式电阻电容多是面向大功率电路应用。

本文图文并茂,看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式<比如AXIAL-0.3、AXIAL-0.4),后面的xx代表焊盘中心间距为xx英寸,这一点在网上很多文章都没说清楚,单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点,常见的固定<色环)电阻如下图:b5E2RGbCAP常见封装:AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

p1EanqFDPw 尺寸大小如下图<AXIAL-0.3,默认焊盘直径为62mil,其中焊孔直径为32mil):另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容,或看起来根本不像个电阻器,如下图,这类电阻可以参照下文的无极电容封装来设计,比如RAD-0.2等等。

DXDiTa9E3d而可调式电阻器封装也很有特点,比如引导的独特性,很多引脚宽度也不能使用传统的圆形,一般都不能按照上述封装进行,需要遵照产品手册进行单独设计。

如下图:RTCrpUDGiT二、直插式电容封装及尺寸1、无极电容常见的电容分为两种:无极电容和有极电容,典型的无极电容如下:无极电容封装以RAD标识,有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4,后面的数字表示焊盘中心孔间距,如下图所示<示例RAD-0.3)。

5PCzVD7HxA2、有极电容有极电容一般指电解电容,如下图:下图是电解电容和固态电容图,这类电容都是标准的封装,但是高度不一定标准,包括很多定制的电容,需根据产品设计特点进行选择。

电阻和电容的封装

电阻和电容的封装

一、电阻1、直插式电阻,PCB封装为AXIAL-xx实物原理图封装PCB封装AXIAL-xx中的xx为电阻两个焊盘之间的距离为xx英寸,1英寸等于25.4毫米2、表贴式贴片电阻,PCB封装为xxyy,例如0805实物原理图封装PCB封装xxyy中的xx代表电阻的长度,yy代表电阻的宽度,单位英寸例如:0805代表该电阻长为0.08英寸,宽为0.05英寸;换成毫米为2.0mm*1.25mm二、电容1、直插式电解电容〔C>100uF时用电解电容〕,PCB封装为rb.3/.6或C.3/.6实物原理图封装PCB封装电解电容一般为有极性电容。

RB-.x/.y,其后缀的第一个数字表示封装模型中两个焊盘间的距离,第二个数字表示电容外形的直径尺寸,单位为也是英寸。

C<100uF时,用RB.1/.2-RB.4/.8;470uF>C>100uF时,用RB.2/.4;C>470uF时用RB.3/.6*直插式法拉电容原理图封装PCB封装法拉式电容与电解电容用法根本一样2、表贴钽电容〔100uF>C>1uF时用胆电容〕,PCB封装为xxyy实物原理图封装PCB封装钽电容为非极性或有极性电容,其定义与0805一样3、直插式独石电容〔1uF>C>0.1uF时用钽电容〕,PCB封装为RAD-0.x实物原理图封装PCB封装4、表贴式贴片电容〔0.1uF>C用贴片电容〕,PCB封装为xxyy实物原理图封装PCB封装xxyy中的xx代表电容的长度,yy代表电容的宽度,单位英寸例如:0805代表该电容长为0.08英寸,宽为0.05英寸;换成毫米为2.0mm*1.25mm关于电容的总结:1、以上电容耐压性逐次减小,容值也逐次减小2、100uF以上的电容采用点解电容;几十uF的电容采用胆电容;0.XuF的电容采用独石电容;pF级的电容采用表贴电容3、无论什么样的电容,作用都是一样的,所不同的根据容量及耐压性能,选择相应种类的电容4、电解电容属于有极性电容,钽电容为无极或有极电容,其它电容都属于无极性电容三、电感实物原理图封装电感的电感器的主要作用是对交流信号进展隔离、滤波;1、电感起作用的原因是它在通过非稳恒电流时产生变化的磁场,而这个磁场又会反过来影响电流,所以,这么说来,任何一个导体,只要它通过非稳恒电流,就会产生变化的磁场,就会反过来影响电流,所以任何导体都会有自感现象产生2.电感的特性与电容的特性正好相反,它具有阻止交流电通过而让直流电顺利通过的特性。

直插式电阻电容封装与尺寸图解

直插式电阻电容封装与尺寸图解

直插式电阻电容封装与尺寸图解2010年06月23 | 分类: 硬件应用 | 1 条评论 | 标签: Wiki之前介绍过贴片式电阻电容封装与功率映射关系,本文看一下直插式电阻电容封装尺寸,由于直插式无源器件体积普遍要比贴片式要大一些,而且直插式器件在制作PCB时需要打孔,焊接工艺跟贴片式也有差别,较为麻烦,相对而言,直插式电阻电容多是面向大功率电路应用。

本文图文并茂,看完想不懂都难。

贴片类电容电阻请参考文章贴片电阻电容封装规格、尺寸和功率对应关系。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式(比如AXIAL-0.3、AXIAL-0.4),后面的xx代表焊盘中心间距为xx英寸,这一点在网上很多文章都没说清楚,单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点,常见的固定(色环)电阻如下图:常见封装:AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图(AXIAL-0.3,默认焊盘直径为62mil,其中焊孔直径为32mil):另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容,或看起来根本不像个电阻器,如下图,这类电阻可以参照下文的无极电容封装来设计,比如RAD-0.2等等。

而可调式电阻器封装也很有特点,比如引导的独特性,很多引脚宽度也不能使用传统的圆形,一般都不能按照上述封装进行,需要遵照产品手册进行单独设计。

如下图:二、直插式电容封装及尺寸1、无极电容常见的电容分为两种:无极电容和有极电容,典型的无极电容如下:无极电容封装以RAD标识,有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4,后面的数字表示焊盘中心孔间距,如下图所示(示例RAD-0.3)。

2、有极电容有极电容一般指电解电容,如下图:下图是电解电容和固态电容图,这类电容都是标准的封装,但是高度不一定标准,包括很多定制的电容,需根据产品设计特点进行选择。

电阻、电容、电感规格、封装、尺寸、功率识别

电阻、电容、电感规格、封装、尺寸、功率识别

电阻、电容、电感规格、封装、尺寸、功率识别贴片电阻和贴片电容是电子元器件中常用的两种。

贴片电阻的封装有9种,分别用两种尺寸代码来表示,其中一种是由4位数字表示的EIA代码,另一种是米制代码。

常用的0603封装指的是英制代码。

下表列出了贴片电阻封装英制和公制的关系及详细尺寸。

电容和电阻的封装尺寸是一样的,如0805和1206等。

电阻封装尺寸与功率有对应关系,通常来说,0201对应1/20W,0402对应1/16W,0603对应1/10W,0805对应1/8W,1206对应1/4W。

电容电阻的外形尺寸和封装也有对应关系,如0402对应1.0x0.5,0603对应1.6x0.8,0805对应2.0x1.2,1206对应3.2x1.6,1210对应3.2x2.5,1812对应4.5x3.2,2225对应5.6x6.5.以上是常规贴片电阻的部分介绍。

102-5%精度阻值表示法是一种常用的电阻命名方法。

其中,前两位数字表示有效数字,第三位数字表示有多少个零,基本单位为___(Ω)。

例如,102表示1000Ω,即1KΩ。

另外,1002是1%阻值表示法,其中前三位数字表示有效数字,第四位数字表示有多少个零,基本单位同样为___。

例如,1002表示Ω,即10KΩ。

此外,J-和F-分别表示电阻的精度为5%和1%,而T-则表示编带包装。

贴片电阻的阻值表示也是数字与“R”组合表示的。

例如,3欧姆用3R0表示,10欧姆用100表示,100欧姆用101表示。

其中,“R”表示小数点的意思,而101后面个位数的“1”表示带有1个零。

另外,电阻上的数字和字母表示的就是阻值。

例如,R002表示0.002欧姆,180表示的是18欧姆。

此外,通过电阻的背景颜色和字体颜色可以区分电阻和电容。

电阻的背景颜色除了端角外应该是黑色的,而电容则没有字体表示和黑色背景颜色。

贴片电阻的命名中,阻值误差精度有±1%、±2%、±5%、±10%等不同精度。

贴片电阻电容的规格、封装、尺寸

贴片电阻电容的规格、封装、尺寸

E96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1 1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2.43 2.49 2.55 2.61 2.67 2.74 2.80 2.87 2.94 3.01 3 3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92 4.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99 5.11 5.23 5.36 5 5.62 5.76 5.90 6.04 6.19 6.34 6.49 6.65 6.81 6.98 7.15 7.32 7.50 7.68 7.87 8.06 8.25 8.45 8.66 8.87 9.09 9.31 9.53 9
封装 有:0201,0402,0603,0805,1206,1210,1812,2010,2512。其常规系列的精度为 5%, 1%。阻值范围从 0.1 欧姆到 20M 欧姆。标准阻值有 E24,E96 系列。功率有 1/20W、1/16W、1/8W、1/10W、 1/4W、1/2W、1W。
特性:
体积小,重量轻 适合波峰焊和回流焊 机械强度高,高频特性优越
从以上可以看出,以上电阻的偏差极限是相重叠的,所以无论生产的电阻值是多少,都可把 它规为某一标称值,即可做到零废品生产。
国际电工委员会曾希望改用 R 系列制度,但因 E 系列已在一些国家采用,改变起来困难较大, 所以至今在电子元件行业(主要是电阻、电容、电感)仍以 E 系列为主。
