侧出料推杆式等温正火热处理自动生产线技术描述
等温正火工艺
等温正火工艺1. 引言等温正火工艺是一种用于金属材料热处理的工艺，通过控制材料的加热、保温和冷却过程，使其达到理想的组织和性能。
本文将详细介绍等温正火工艺的定义、原理、应用以及相关设备和操作要点。
2. 等温正火工艺的定义等温正火是指将金属材料加热到一定温度后，保持在该温度下一段时间，然后通过适当冷却使其组织达到理想状态的热处理工艺。
这种工艺主要用于改善金属材料的力学性能、耐磨性和耐蚀性等方面。
3. 等温正火工艺的原理等温正火工艺的原理基于材料的相变行为和固溶体形成过程。
在加热过程中，金属材料会发生晶粒长大、相变和固溶体形成等变化。
保持在一定温度下，可以让这些变化达到平衡状态，并使得材料组织更加均匀稳定。
4. 等温正火工艺的应用等温正火工艺广泛应用于各种金属材料的热处理过程中，特别适用于高碳钢、合金钢、不锈钢和铸铁等材料的处理。
通过等温正火，可以改善材料的硬度、强度、韧性和耐磨性等性能，提高材料的使用寿命和可靠性。
5. 等温正火工艺的设备进行等温正火工艺需要一些特定的设备，包括加热炉、保温炉和冷却装置等。
加热炉用于将金属材料加热到所需温度，保温炉用于保持材料在一定温度下一段时间，冷却装置则用于控制冷却速率。
6. 等温正火工艺的操作要点在进行等温正火工艺时，需要注意以下几个操作要点：•温度控制：确保加热和保温过程中的温度控制准确稳定。
•保持时间：根据材料类型和要求确定合适的保持时间。
•冷却速率：根据材料类型和要求选择适当的冷却速率。
•环境控制：保持工艺环境的干净和稳定，避免杂质和氧化等对材料性能的影响。
7. 结论等温正火工艺是一种重要的金属材料热处理工艺，通过控制加热、保温和冷却过程，可以改善材料的组织和性能。
合理应用等温正火工艺，可以提高金属材料的使用寿命和可靠性，在各个领域都具有广泛的应用前景。
关于等温正火生产线的基本要求
关于等温正火生产线的基本要求1、工艺流程：装架——加热——奥氏体保温——快速冷却+内循环缓慢冷却——等温处理——风冷到室温2、设备基本要求：2.1加热区域和奥氏体保温区域、等温处理2.1.1 各个温度区的温度均匀性±10℃2.1.2炉壁温度：室温+≤30℃2.2 加热+保温区域：2.2.1 加热区域：温度850~950℃，时间按照零件的有效厚度/2*（2~3）分钟或20分钟（取较大值），采用热电偶测温和控制2.2.2奥氏体保温区域：正常使用温度850~950℃，最高使用温度：1000℃；加热时间：按照零件的有效厚度/2*（5~7）分钟2.3 冷却区域2.3.1 必须能够实现快速风冷2.3.1.1 风冷方向的确定必须能保证所有零件均匀冷却2.3.1.2 风冷的强度能够变频调节，并能方便设定2.3.1.3 风冷时间能够准确设定并显示和记录2.3.2 必须能够实现封闭条件下，利用零件的余热，风扇循环缓慢冷却2.3.2.1 缓冷时间能够准确设定并显示和记录2.4 等温处理区域：2.4.1 等温温度范围：500~700℃，时间至少4小时3、零件的装架方式零件的装架必须确保毛坯中心轴线应与料架呈正交4、料架的设计：必须得到用户的认可，但是供应商应对设计和质量负责并确保正火后的零件满足技术要求。
5、产能要求：按照用户要求执行。
6、正火后的毛坯必须满足以下标准：6.1晶粒度：按照ASTM E112 中McQuald-Ehn方法，评定钢材奥氏体晶粒度，5~8级合格。
晶粒度均匀性按照GB/T 13320第二组评级图评定，1~3级合格6.2金相组织及其均匀性轧制或锻制毛坯，正火后的组织应呈现为均匀的片状珠光体+铁素体，珠光体球化率≤10%；贝氏体：无；带状组织≤2级（按照GB/T 13299）魏氏组织≤1级（按照GB/T 13299）6.3脱碳：≤0.50mm6.4 硬度：按照ASTM E18最新版本检测：160~190HB6.4.1 轧制或锻制毛坯硬度均匀性要求6.4.1.1 非搓齿轴类和齿轮毛坯（包括搓齿轴类非搓齿齿轮档位）：同一件毛坯件上，同一截面圆周，不同位置处的硬度差值≤10HB；同一批，不同毛坯件，相同截面圆周，硬度差值不得≤15HB。
等温正火

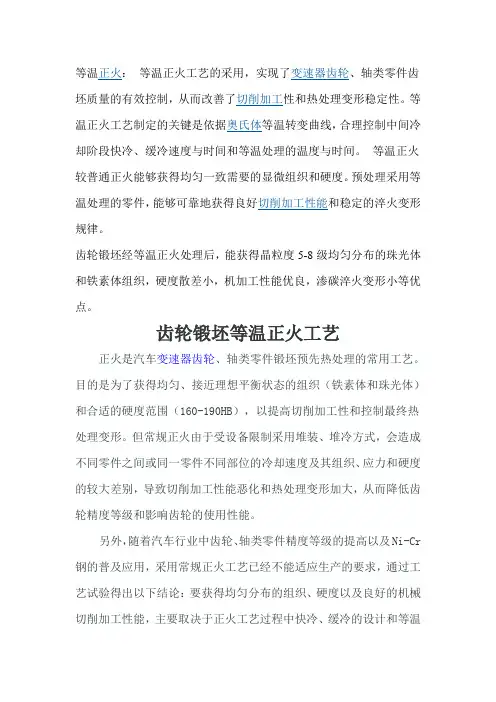

等温正火：等温正火工艺的采用，实现了变速器齿轮、轴类零件齿坯质量的有效控制，从而改善了切削加工性和热处理变形稳定性。
等温正火工艺制定的关键是依据奥氏体等温转变曲线，合理控制中间冷却阶段快冷、缓冷速度与时间和等温处理的温度与时间。
等温正火较普通正火能够获得均匀一致需要的显微组织和硬度。
预处理采用等温处理的零件，能够可靠地获得良好切削加工性能和稳定的淬火变形规律。
齿轮锻坯经等温正火处理后，能获得晶粒度5-8级均匀分布的珠光体和铁素体组织，硬度散差小，机加工性能优良，渗碳淬火变形小等优点。
齿轮锻坯等温正火工艺正火是汽车变速器齿轮、轴类零件锻坯预先热处理的常用工艺。
目的是为了获得均匀、接近理想平衡状态的组织（铁素体和珠光体）和合适的硬度范围（160-190HB），以提高切削加工性和控制最终热处理变形。
但常规正火由于受设备限制采用堆装、堆冷方式，会造成不同零件之间或同一零件不同部位的冷却速度及其组织、应力和硬度的较大差别，导致切削加工性能恶化和热处理变形加大，从而降低齿轮精度等级和影响齿轮的使用性能。
另外，随着汽车行业中齿轮、轴类零件精度等级的提高以及Ni-Cr 钢的普及应用，采用常规正火工艺已经不能适应生产的要求，通过工艺试验得出以下结论：要获得均匀分布的组织、硬度以及良好的机械切削加工性能，主要取决于正火工艺过程中快冷、缓冷的设计和等温温度、时间的确定。
等温正火及其关键工艺参数：根据常用低碳合金渗碳钢的奥氏体连续冷却转变曲线，奥氏体均匀化后，在随后的冷却过程中，由于冷却速度的不同，正火后不同零件之间或同一零件的表面与心部组织也不相同（铁素体与珠光体的含量比例或含有贝氏体）。
要完全获得理想均匀的铁素体和珠光体，则对冷却速度的限制较为严格，这是常规正火很难实现的。
等温正火的原理是将工件加热到AC3或ACcm以上30～50℃，保温适当时间后，以合适的方式冷却到珠光体转变区域某一合适温度，并在此温度下保温，使不同零件和同一零件的不同部位温度均匀化，并在该温度下均匀地完成铁素体+珠光体转变，然后在空气中冷却的正火工艺。
