三维力控用户组态设计

力控组态软件使用指南

概述：力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。

力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。

与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。

主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。

三维力控组态软件综述

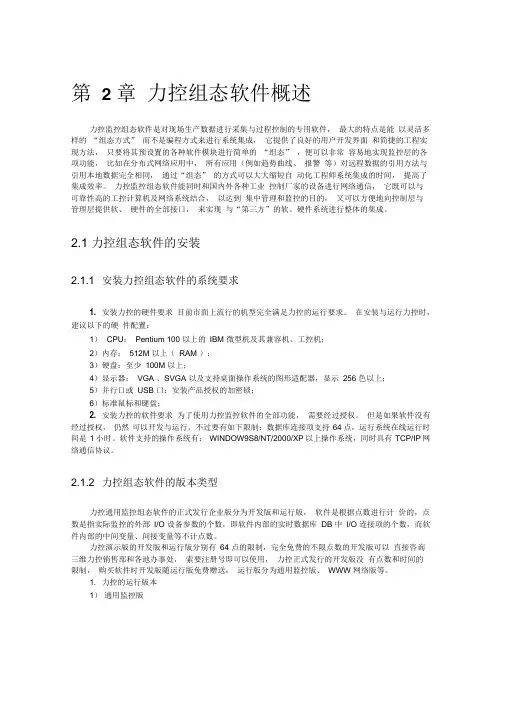

第 2 章力控组态软件概述力控监控组态软件是对现场生产数据进行采集与过程控制的专用软件，最大的特点是能以灵活多样的“组态方式” 而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的“组态” ，便可以非常容易地实现监控层的各项功能，比如在分布式网络应用中，所有应用（例如趋势曲线、报警等）对远程数据的引用方法与引用本地数据完全相同，通过“组态” 的方式可以大大缩短自动化工程师系统集成的时间，提高了集成效率。

力控监控组态软件能同时和国内外各种工业控制厂家的设备进行网络通信，它既可以与可靠性高的工控计算机及网络系统结合，以达到集中管理和监控的目的，又可以方便地向控制层与管理层提供软、硬件的全部接口，来实现与“第三方”的软、硬件系统进行整体的集成。

2.1 力控组态软件的安装2.1.1 安装力控组态软件的系统要求1. 安装力控的硬件要求目前市面上流行的机型完全满足力控的运行要求。

在安装与运行力控时，建议以下的硬件配置：1）CPU：Pentium 100 以上的IBM 微型机及其兼容机、工控机；2）内存：512M 以上（RAM ）；3）硬盘：至少100M 以上；4）显示器：VGA 、SVGA 以及支持桌面操作系统的图形适配器，显示256 色以上；5）并行口或USB 口：安装产品授权的加密锁；6）标准鼠标和键盘；2. 安装力控的软件要求为了使用力控监控软件的全部功能，需要经过授权。

但是如果软件没有经过授权，仍然可以开发与运行，不过要有如下限制：数据库连接项支持64 点，运行系统在线运行时间是1 小时。

软件支持的操作系统有：WINDOW9S8/NT/2000/XP 以上操作系统，同时具有TCP/IP 网络通信协议。

2.1.2 力控组态软件的版本类型力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O 设备参数的个数，即软件内部的实时数据库DB 中I/O 连接项的个数，而软件内部的中间变量、间接变量等不计点数。

三维力控opc客户端设置

3.2.5 力控客户端当力控作为客户端访问其它服务器时，是将服务器当作一个I/O设备，并专门提供了一个Client驱动程序实现与服务器的数据交换。

通过Client驱动程序，可以同时访问任意多个服务器，每个服务器都被视作一个单独的I/O设备，并由工程人员进行定义、增加或删除，如同使用PLC或仪表设备一样。

下面具体说明 Client驱动程序的使用过程：1. 定义设备在力控开发系统导航器窗口中双击“IO设备组态”，启动IoManager。

选则“”类中的“MICROSOFT CLIENT”并展开，然后选择“CLIENT 3.6”并双击弹出“设备配置”对话框：图3-27在“设备名称”中输入逻辑设备的名称（可以随意定义），在“数据更新周期”中指定采集周期，原理见I/O驱动相关章节。

然后单击按钮“继续”，出现OPC 设备定义对话框：图3-281) 服务器节点：当OPC服务器运行在网络上其它计算机时，需要在此处指定网络计算机的名称或IP地址。

如果OPC服务器运行在本机，该参数设置为空。

2) 服务器名称：指定OPC服务器的名称。

可以单击“刷新”按钮，自动搜索计算机系统中已经安装的所有OPC服务器。

3) OPC服务器版本：指定OPC服务器的DA规范版本。

目前可选择1.0和2.0。

4) 重连时间：跟OPC服务器建立连接后，在设定的时间内如果没有数据变化，则重新连接OPC 服务器。

该参数单位为秒。

5) OPC组名称：在OPC服务器创建的组名称。

创建的所有项均加载到这个组中。

6) 刷新时间：指定OPC服务器的刷新周期。

对于大多数OPC服务器，这个参数用于控制对设备的扫描周期，并以该时间周期向OPC客户端发送数据。

对某些通信性能较低的OPC服务器，该参数不宜设置过小。

7) 数据读写方式：可选择同步方式或异步方式。

关于同步和异步的概念请参阅上一节。

由于异步方式在有大量客户和大量数据交互时能提供高效的性能，因此建议在通常情况下尽量选用异步方式。

三维力控组态软件操作运维手册簿

力控组态软件系统操作运维手册编写人：刘海勋审核人：张立波北京三维力控科技有限公司成都分公司2015年5月目录第一章组态软件介绍及操作 (1)1.1组态软件介绍 (1)1.2软件安装 (2)1.2.1 安装要求 (2)1.2.2 组态软件安装 (2)1.3工程介绍 (15)第二章系统操作说明 (16)2.1进入工程 (16)2.2信息化监控系统操作 (18)2.2.1 流程图一览 (20)2.2.2 2D工艺流程图 (22)2.2.3 计量参数总览 (28)2.2.4 综合参数总览 (29)2.2.5 综合报表 (29)2.2.6 趋势曲线 (33)2.2.7 历史数据查询 (36)2.2.8 数据库总览 (37)2.2.9 视频图片 (41)2.2.10报警消音 (42)2.2.11系统工况图 (42)2.2.12用户指南 (43)2.2.13 系统管理 (44)第三章系统维护 (45)3.1软件常见故障处理 (45)3.1.1 井站数据不刷新 (45)3.1.2 视频图片不刷新 (46)3.1.3 通讯中断又恢复后，RTU数据没有补传上来 (46)3.1.4 无人井站被动入侵报警后，现场扬声器没有进行录音报警 (46)3.1.5 仪表数据错误 (46)3.1.6 指令发出后，现场设备没有动作 (46)3.2视频软件问题 (47)3.2.1 视频图像不显示 (47)3.2.2 登陆后，进行视频预览，视频回放或者云台控制等没有反应 (47)第一章组态软件介绍及操作1.1组态软件介绍eForceCon SD V2.0组态软件为“数字化”气田的“可视化”、仿真和信息分析与管理提供了有效的工具，可以完整的进行现实生产“世界”的虚拟与仿真，为气田“模型化“提供基础海量数据平台，极大有效地保证了气田进行综合生产管理与运营的高效、安全。

eForceCon SD V2.0具备以下几个特点:1)生产数据调度：实时数据处理量可以达到20万点以上，数据吞吐量可以达到30万点/秒，数据归档服务器支持Windows、UNIX、Linux等操作系统，并且支持数据冗余备份，极大提高了数据的安全性和数据处理效率，支持分布式报警、事件，支持网络数据断线存储，恢复功能，并提供声音报警通知。

力控组态入门教程

力控组态入门教程一、关于力控力控是北京三维力控科技有限公司“管控一体化解决之道”产品线的总称，由监控组态软件、“软”控制策略软件、实时数据库及其管理系统、Web门户工具等产品组成。

这些产品不是孤立的，力控是一个应用规模可以自由伸缩的体系结构，整个力控系统及其各个产品都是由一些组件程序按照一定的方式组合而成的。

因此本指南没有专门针对具体的产品分别介绍使用方法，而是介绍所有产品的共同使用方法。

在力控中，实时数据库RTDB是全部产品数据的核心，分布式网络应用是力控的最大特点。

在力控中，所有应用（例如趋势、报警等）对远程数据的引用方法都和引用本地数据完全相同，这是力控分布式特点的主要表现。

二、力控®产品发展史1994年12月，基于16位Windows平台（以Windows3.1为代表）的力控®版本形成。

1996年09月，基于32位Windows平台（以Windows95为代表）的力控®1.0形成。

并注册了力控®商标，成为国内率先拥有自主知识产权的自动化软件品牌。

1999年06月，力控®1.2版本推出，在石油、石化等行业广泛应用。

2000年10月，力控®升级为2.0版本正式推向市场2000年06月，被国家五部委确定为国家重点新产品2001年06月，正式推出基于PC的控制策略生成器2001年08月，《监控组态软件及其应用》一书正式出版2001年12月，力控®英文版forcecontrol正式推出2002年03月，力控®2.6版本正式推向市场2004年10月，力控®3.6版本获科技部中小企业基金扶持项目立项三、关于力控®PCAuto™组态生成的数据文件及应用目录说明应用路径\doc，存放画面组态数据。

应用路径\logic，存放控制策略组态数据。

应用路径\http，存放要在Web上发布的画面及有关数据。

三维力控组态软件操作运维手册范本

力控组态软件系统操作运维手册编写人：刘海勋审核人：张立波北京三维力控科技有限公司成都分公司2015年5月目录第一章组态软件介绍及操作 (2)1.1组态软件介绍 (2)1.2软件安装 (3)1.2.1 安装要求 (3)1.2.2 组态软件安装 (3)1.3工程介绍 (16)第二章系统操作说明 (17)2.1进入工程 (17)2.2信息化监控系统操作 (19)2.2.1 流程图一览 (21)2.2.2 2D工艺流程图 (23)2.2.3 计量参数总览 (29)2.2.4 综合参数总览 (30)2.2.5 综合报表 (30)2.2.6 趋势曲线 (34)2.2.7 历史数据查询 (37)2.2.8 数据库总览 (38)2.2.9 视频图片 (42)2.2.10报警消音 (43)2.2.11系统工况图 (43)2.2.12用户指南 (44)2.2.13 系统管理 (45)第三章系统维护 (46)3.1软件常见故障处理 (46)3.1.1 井站数据不刷新 (46)3.1.2 视频图片不刷新 (47)3.1.3 通讯中断又恢复后，RTU数据没有补传上来 (47)3.1.4 无人井站被动入侵报警后，现场扬声器没有进行录音报警 (47)3.1.5 仪表数据错误 (47)3.1.6 指令发出后，现场设备没有动作 (47)3.2视频软件问题 (48)3.2.1 视频图像不显示 (48)3.2.2 登陆后，进行视频预览，视频回放或者云台控制等没有反应 (48)第一章组态软件介绍及操作1.1组态软件介绍eForceCon SD V2.0组态软件为“数字化”气田的“可视化”、仿真和信息分析与管理提供了有效的工具，可以完整的进行现实生产“世界”的虚拟与仿真，为气田“模型化“提供基础海量数据平台，极大有效地保证了气田进行综合生产管理与运营的高效、安全。

eForceCon SD V2.0具备以下几个特点:1)生产数据调度：实时数据处理量可以达到20万点以上，数据吞吐量可以达到30万点/秒，数据归档服务器支持Windows、UNIX、Linux等操作系统，并且支持数据冗余备份，极大提高了数据的安全性和数据处理效率，支持分布式报警、事件，支持网络数据断线存储，恢复功能，并提供声音报警通知。

三维力控组态软件 PPT课件

建立网络节点一个代表主机一个代表从
机
分别对两台电脑进行双机冗余设置
交换机(英文：Switch，意为“开关”)是一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。
集智达8578A 主要特点 - 支持10/100Base-T - 支持标准网络API： Winsock，Socket - 支持ARP、ICMP、IP、TCP、UDP协议 - 工作模式：TCP客户端、TCP 服务器、UDP - 支持任何带TCP/IP协议的操作系统：Windows，Linux - 自动搜索Windows配置工具软件 - 1个RS-232口，1个RS-485口（自动换向） - 方便的DIN导轨、面板或堆叠安装
三维力控组态软件 ForceControl6.1 与森兰高压变频器的通讯控制
2013.8
一、组态软件简介
组态软件，又称组态监控软件。译自英文SCADA。它是指一些数据采集与过程控制的专用软件。它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
新建一个工程
打开三维力控ForceControl组态软件
点击可以新建一个工程，可选择项目类型定义工程名称。
进入工程管理画面
选中工程再点击开发则
进入力控组态软件的开发环境
I/0设备组态
在力控中，把需要与力控组态软件直接交换数据的设备或程序都作为I/O设备，比如我们这个项目中的森兰高压变频器。
所谓数据库组态简单的说就是将我们需要给定和反馈数据的点进行定义，包括它的点名称、连接项目(地址）等。
根据需要选择点类型

技术方案制图-三维力控

2#PLC站
3#PLC站
N#PLC站
RS485屏蔽双绞线
智能仪表
温度计
压力计
电机
流量计变频器
无线WIFI监控系统
力控数据监控中心
Web服务器
无线WIFI
1#PLC站
2#PLC站
3#PLC站
PLC支持以太网接口 N#PLC站
RS485屏蔽双绞线
智能仪表
温度计
压力计
电机
流量计变频器
Afghan SCADA
区域一
DELL工作站
区域二
流程监控
区域N
力控通讯前置机
DELL工作站
以太网以太网以太网
串口服务器 485总线 485总线力控通讯前置机力控通讯前置机
以太网
温度计
以太网
智能仪表 PLC
PLC
温度计变频器压力计压力计变频器电机流量计
压力计
流量计
压力计
变频器
电机
传统模式
MES系统 SQL数据库
3G
视频DTU 485总线 485总线
WIFI
PLC
触摸屏
传感变送器及阀门
传感变送器及阀门
传感变送器及阀门
客户端油库局域网 PLC
冗余服务器
工业以太网交换机
MCC柜
MCC柜
软启动器油泵
风机
流量计液位计压力计温度计阀门
照明
优化模式
企业信息网
MES系统 SQL数据库
广域网/局域网
工业控制网
局域网
系统四系统二以太网
隔离网关
动力
空调
系统一
系统三

三维力控组态软件操作运维手册

力控组态软件系统操作运维手册编写人：海勋审核人：立波三维力控科技分公司2015年5月目录第一章组态软件介绍及操作 (4)1.1组态软件介绍 (4)1.2软件安装 (5)1.2.1 安装要求 (5)1.2.2 组态软件安装 (5)1.3工程介绍 (17)第二章系统操作说明 (19)2.1进入工程 (19)2.2信息化监控系统操作 (21)2.2.1 流程图一览 (23)2.2.2 2D工艺流程图 (25)2.2.3 计量参数总览 (31)2.2.4 综合参数总览 (32)2.2.5 综合报表 (32)2.2.6 趋势曲线 (36)2.2.7 历史数据查询 (39)2.2.8 数据库总览 (40)2.2.9 视频图片 (44)2.2.10报警消音 (45)2.2.11系统工况图 (45)2.2.12用户指南 (46)2.2.13 系统管理 (47)第三章系统维护 (48)3.1软件常见故障处理 (48)3.1.1 井站数据不刷新 (48)3.1.2 视频图片不刷新 (49)3.1.3 通讯中断又恢复后，RTU数据没有补传上来 (49)3.1.4 无人井站被动入侵报警后，现场扬声器没有进行录音报警 (49)3.1.5 仪表数据错误 (49)3.1.6 指令发出后，现场设备没有动作 (49)3.2视频软件问题 (50)3.2.1 视频图像不显示 (50)3.2.2 登陆后，进行视频预览，视频回放或者云台控制等没有反应 (50)第一章组态软件介绍及操作1.1组态软件介绍eForceCon SD V2.0组态软件为“数字化”气田的“可视化”、仿真和信息分析与管理提供了有效的工具，可以完整的进行现实生产“世界”的虚拟与仿真，为气田“模型化“提供基础海量数据平台，极大有效地保证了气田进行综合生产管理与运营的高效、安全。

eForceCon SD V2.0具备以下几个特点:1)生产数据调度：实时数据处理量可以达到20万点以上，数据吞吐量可以达到30万点/秒，数据归档服务器支持Windows、UNIX、Linux等操作系统，并且支持数据冗余备份，极大提高了数据的安全性和数据处理效率，支持分布式报警、事件，支持网络数据断线存储，恢复功能，并提供声音报警通知。

力控组态软件工程设计方案

力控组态软件工程设计方案一、项目背景随着工业自动化程度的不断提高，对现场控制和监控系统的要求也越来越高。

力控组态软件作为一种先进的监控组态工具，可以方便快捷地实现现场设备的监控和管理。

为了提高生产效率，降低人工成本，减少故障率，本项目将采用力控组态软件进行工程设计，实现对现场设备的实时监控和控制。

二、项目目标1. 实现对现场设备的实时监控，包括运行状态、参数设置、故障报警等。

2. 实现现场设备的数据采集，以便进行数据分析、历史记录查询和报表生成。

3. 实现现场设备的远程控制，提高操作便利性和生产效率。

4. 确保系统运行稳定、安全可靠，易于维护和扩展。

三、系统设计1. 网络架构力控组态软件采用分布式网络架构，主要包括现场设备、力控服务器、客户端三部分。

现场设备通过工业以太网或串行通信与力控服务器连接，力控服务器再与客户端通过局域网连接。

网络架构如图1所示。

图1 网络架构图2. 系统硬件（1）现场设备：包括PLC、变频器、传感器等。

（2）力控服务器：负责数据处理、存储和转发。

（3）客户端：负责监控、操作和维护。

3. 系统软件（1）力控组态软件：实现现场设备的监控、数据采集、远程控制等功能。

（2）数据库软件：用于存储和管理现场设备数据。

（3）操作系统：用于运行力控组态软件和数据库软件。

四、工程实施1. 设备选型及接入根据项目需求，选择合适的PLC、变频器、传感器等设备，并将其接入工业以太网或串行通信。

设备接入过程中，需遵循相应的通信协议，如Modbus、Profibus等。

2. 力控组态软件配置（1）创建工程：在新建的工程中，添加所需的设备、通道、数据点等。

（2）设备通讯配置：根据设备类型和通信协议，配置相应的通讯参数。

（3）数据采集配置：设置数据采集周期、数据类型、报警阈值等。

（4）监控界面设计：根据现场设备特点，设计直观、易操作的监控界面。

3. 系统调试与优化（1）现场设备调试：确保设备运行正常，通信畅通。

力控组态课程设计

组态软件交通灯控制系统设计设计题目：基于力控组态软件的交通灯监控系统设计一、设计实验条件地点：自控系plc实验室实验设备：PC机，西门子S7-200 PLC，力控组态软件二、设计任务1 根据题目要求进行资料收集及监控方案的设计；2 软件设计1．编制监控界面；2. 设计数据库和plc控制程序；3. 设计动画连接；4. 设计交通灯的手自动状态切换；5．实现交通灯的操作；三、设计说明书的内容1、设计题目与设计任务（设计任务书）2、明细3、主体设计部分4、结束语5、参考文献课程明细及目标通过这次课程设计，将基于力控组态软件，在组态软件中进行模拟，进一步加强对课堂理论知识的认识和理解，学会用力控组态软件的使用。

同时根据设计要求编写控制程序和组态人机交互界面，实现plc与组态软件的联系。

按照设计要求进行调试，实现设计要求。

本次设计，是模拟一个十字路口交通灯控制系统，要求能实现直走，左转两个状态，系统的红、黄、绿灯应符合一定的逻辑顺序亮灭，从而实现整个十字路口的交通顺畅。

关键词：力控组态交通灯plc1.力控组态软件1.1软件的认识力控组态软件是对现场生产数据进行采集和过程控制的专用软件，最大的特点是能以灵活多样的“组态方式”进行系统集成，它提供了良好的用户开发界面和间接的工程实践方法，用户只要将其预设置的各种软件模块进行简单的组态，便可以非常容易地实现和完成监控层的各项功能。

1.2软件的使用在组态软件中填写一些事先设计的表格，在利用图形功能把被控对象（红绿灯、转向提示等）形象的表示出来，通过内部数据连接把被控对象的属性与I/O 设备的实时数据进行逻辑连接。

当有组态软件生成的应用系统运行中，与被控对象相连的I/O设备数据会发生相应的变化直接带动被控对象的属性变化。

2.系统功能概述基于力控组态软件的交通灯监控系统的设计主要是利用软件的功能，通过对各个路口红绿灯的时序控制，来实现交通控制。

具体的控制原则为：在一个特定的周期内，设定一定的时间段，让某一条路的绿灯亮，例如南北路，此时东西路为红灯，同时各个路口的转向灯均为红灯，一定时间后，南北左转的指示灯变绿，南北直走为红灯，东西路全为红灯；下个时间段东西路左转为绿灯；最后东西路直走为绿灯，此为一个周期内各个路口的红绿灯情况。

基于三维力控组态软件的污水处理厂的自控系统改造的设计

基于三维力控组态的污水处理厂的自控系统改造的设计
基于三维力控组态软件的污水处理厂的自控系统改造的设计
ＡｕｏｔｍａｉｎｒｌＳｓｅＢａｅｎＣｏｆｒｔｎＳｏｔｒｔＣｏｔｙｔｍｓｄｏｎｉａｉｆｃｏｇｕｏｗａｅ
赵兴冀晓强杨晋萍薛国剑（山西大学工程学院，山西太原０００３３０１项目为例，介绍了污水处理厂整个自拄系统改造过程中三层网络设计的原则、目标和系统实现。维力控组态软件以其强大的人机界面功能和灵活实用的网络功能，下位机ＰＣ进行实时通讯，而把把数据采集三与Ｌ从
水处理行业主要分为净水处理和污水处理两大部分。净水
放，统升级与配件替代更新方便。系安全性原则：安全性原则主要表现在网络安全和信息安全上，设计的计算机监控及网络办公自动化系统应具有保证网络
ｍｕｉｔｎ，ｅＰａａａｑｉｔｎｔｃｉｖｈｅｆｃｎｒｌｐｏｅｔｍｏｉｒｇ．ｎａｉｓｔＣｄｔｃｕｓｉｏａｈｅｅｔｅｓｌｏｔｒｊｃｎｔｉｃｏｈｉｏ — ｏｏｎ
ＫｅｗｏｄＳｕｎｙｌｄｃｏｔｏｌｆｃｎｉｒｔｏｔｅ，ｕｔｉｌｔｅｎｔＰＬＩ０ｙｒｓ：ｗａａｎｎｒｏｒｅｃｏｆｇｕａｉｓｆｗａｒＩｓｒＥｈｒｅ，Ｃ．ｏｎｎｄａ／Ｃｏｎｉｒｔｎｆｇｕａｉｏ

三维力控监控组态软件选型说明

三维力控监控组态软件选型说明一、ForceControl软件分类及授权方式ForceControl软件按类别分为企业版、专业版、行业版、OEM版，按行业分为电力版、DCS专用版、温控版、楼宇版等行业版本，按性能模式分为开发版、通用运行版、标准网络运行版、WWW网络运行版、服务器运行版、扩展组件等，各种软件产品的加密授权方式不同，授权加密锁互不通用，因此定价也不尽相同，服务方式也不尽一样。

二、ForceControl软件类别介绍ForceControl软件按类别分为企业版、专业版、行业版、OEM版等版本，各个版本的授权文件与加密锁互不通用。

力控ForceControl软件各类别版本按应用模式分为开发版和运行版，产品是按照点数进行计算的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，正式发行的产品开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、标准网络版、WWW网络版等。

没有授权的ForceControl演示版的开发版和运行版分别有64点的限制，运行版只能运行一个小时，完全免费的不限点数的开发版可以直接咨询力控科技销售部和各地办事处，索要注册号即可以使用，经过加密锁进行授权。

ForceControl企业版是针对自动化等各类用户的通用商业版本，缺省情况下，产品是按点数收费，只记监控的外部I/O设备参数的个数，ForceControl企业版软件内部的中间变量、间接变量等不计价。

ForceControl专业版：与企业版差别为是对高校客户进行定制的教学及科研版本，所有力控ForceControl的功能全部开放，如不计IO点数等，该版本为专用版本，可以供教学和科学研究使用。

ForceControl服务器版：与企业版的差别为软件内部的实时历史数据库采用高性能的历史数据库内核，历史数据库文件与通用组态软件历史文件不同，主要是为高性能“特殊”用户进行使用。

三维力控组态遇到的问题解及解决办法

力控组态软件的常见问题1：我已经安装加密锁了，为何安装运行包后运行工程还提示找不到加密锁？这是因为安装运行包后，需要人工对软件进行注册。

请打开运行包释放后所在文件夹，手工运行其中的“Registry”程序进行软件注册，这样加密锁就可以找到了。

2：安装完运行包后如何卸载？卸载运行包需要两个步骤：1、手动删除运行包安装后生成文件夹及文件夹中的内容；2、删除注册表（1）Windows2000：进入windows安装系统盘――>WINNT文件夹――>打开regedit.exe文件――>使用查找功能搜索DaQing Sunway――>找到后删除该注册表信息。

（2）Windows98/XP：进入windows安装系统盘――>WINDOWS文件夹――>打开regedit.exe文件――>使用查找功能搜索DaQing Sunway――>找到后删除该注册表信息。

3：如何安装力控的驱动程序？手动添加新驱动怎么做？力控软件安装光盘中提供了驱动安装程序。

要是手动添加驱动的话，需要把驱动文件夹（内有至少两个.dll文件和一个.txt文件）拷贝到力控安装根目录下的IO Servers文件夹下。

4：怎样添加新的子图精灵？子图安装方法：关闭力控运行程序，进入开发系统。

打开任意一幅画面，选择特殊功能下的安装子图精灵，会弹出对话框，这时选择需要安装的.dll文件，即去下载控件的存放位置寻找。

单击打开按钮，填写子图的属性，确定后便可把控件加入到子图精灵中。

5：力控提供的加密锁需要安装驱动程序吗？需要话如何安装？力控提供两种加密锁：一种是并口锁，一种是USB加密锁。

1）使用并口锁的时候，把加密锁直接插到计算机的并口上即可。

注意：不要带电插拔，这样容易损坏加密锁。

当插入加密锁后，如果力控软件找不到加密锁，请检查计算机BISO中打印机的设置方式，需要设置成ECP的方式。

2）使用USB加密锁的时候，需要安装驱动，请点击力控光盘中的“加密锁驱动安装”进行安装。

三维力控组态软件

常用组态软件品牌简介国外品牌 1、InTouch 2、IFix 3、Citech 4、WinCC 国内品牌 1、三维力控 2、组态王 3、昆仑通态 4、易控
二、力控组态软件ForceControl6.1介绍
力控组态软件是对现场生产数据进行采集与过程控制的专用软件，最大的特点是能以灵活多样的“组态方式”而不是编程方式来进行系统集成。能同时和国内外各种工业控制厂家的设备进行网络通讯，达到管理和监控的目的。 2013年5月森兰公司对广西明阳生化集团75T锅炉系统及10 万吨酒精循环水系统进行了变频节能改造。并且全部采用以太网通讯方式，控制采用力控组态软件进行管理与监控。
建立网络节点一个代表主机一个代表从机
分别对两台电脑进行双机冗余设置
交换机(英文：Switch，意为“开关”)是一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。
集智达8578A 主要特点支持10/100Base-T 支持标准网络API： Winsock，Socket 支持ARP、ICMP、IP、TCP、UDP协议工作模式：TCP客户端、TCP 服务器、UDP 支持任何带TCP/IP协议的操作系统：Windows，Linux 自动搜索Windows配置工具软件 1个RS-232口，1个RS-485口（自动换向）方便的DIN导轨、面板或堆叠安装
三维力控组态软件 ForceControl6.1 与森兰高压变频器的通讯控制
2013.8
一、组态软件简介
组态软件，又称组态监控软件。译自英文SCADA。它是指一些数据采集与过程控制的专用软件。它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。

力控ForceControl系列监控组态软件介绍

解决方法
确保计算机满足最低系统要求，检查安装程序是否完整且未被破坏。尝试以管理员身份运行安装程序或重新安装操
作系统。
问题2
软件启动后无响应或崩溃。
解决方法
检查计算机资源是否充足（如内存、CPU），关闭不必要的后台程序。尝试更新显卡驱动或禁用硬件加速功能。如果问题仍然存在，请联系技术支持获取帮助。
新能源发电监控
通过ForceControl软件对新能源发电设备进行远程监控和数据采集，确保设备稳定运行并优化能源产出。
能耗监测与优化
利用ForceControl软件对企业或建筑的能耗进行实时监测和分析，提出优化建议，降低能源消耗和成本。
智能交通领域应用案例
城市交通监控
通过ForceControl软件对城市交通状况进行实时监控和数据采集，提高交通运行效率和安全性。
工业互联网集成
随着工业互联网的普及，ForceControl系列软件将与云计算、物联网等技术深度融合，实现远程监控、数据共享和协同工作等功能。
对行业发展的贡献与影响
提升工业自动化水平 ForceControl系列软件的应用将推动工业自动化水平的提升，提高生产效率和产品质量，降低运营成本。
加强工业安全保障 ForceControl系列软件的稳定性和可靠性将有助于提高工业安全保障水平，减少事故发生的可能性。
促进工业数字化转型
作为数字化转型的重要工具之一，监控组态软件将帮助企业实现数字化生产和管理，提升企业核心竞争力。
推动工业智能化发展
随着监控组态软件的智能化发展，将为企业提供更智能的决策支持和优化建议，推动工业智能化发展。
THANKS
感谢观看

力控组态实验指导

实验一反应釜监控系统的组态设计一、实验目的1、掌握组态软件监视窗口各种图形对象的编辑方法；2、掌握组态软件各种动画连接的方法；3、掌握组态软件中各种复杂图形对象的组态方法；4、掌握实时数据库及历史参数的组态方法；5、掌握自定义主菜单的定义及使用方法；6、掌握用户组态及用户管理函数的使用的方法。

二、实验设备计算机、力控PcAuto 3.62或以上版本三、实验内容1、建立如图1.1所示的反应釜监控窗口；图1.1 反应釜液位监控主窗口2、运行时，当按下开始按钮，首先将“入口阀门”打开(变为绿色)向反应釜注入液体；当反应釜内液体高度值大于等于100时则关闭“入口阀门”(变为黑色)，而打开“出口阀门”(变为绿色)，开始排放反应釜内液体，排放过程中，当液位高度值等于0时，则关闭“出口阀门”(变为黑色)，重新打开“入口阀门”，如此周而复始地循环；3、当按下停止按钮，则同时关闭“入口阀门”和“出口阀门”；4、点击“实时趋势”按钮，则转入液位实时趋势窗口，如图1.2所示；5、点击“历史趋势”按钮，则转入液位历史趋势窗口，如图1.3所示；6、点击“报警处理”按钮，则转入液位报警处理窗口，如图1.4所示；7、点击“退出系统”按钮，退出应用程序。

8、图1.2、1.3、1.4中的相应按钮同上面的说明，而按下“主窗口”按钮时则转入监控窗口，如图1.1所示；9、图1.4中的“确认所有报警”按钮用于确认当前发生的所有报警。

图1.2 反应釜液位实时趋势窗口图1.3 反应釜液位历史趋势窗口图1.4 反应釜液位报警处理窗口10、组态用户。

11、自定义主菜单，运行时如图1.5所示。

a)自定义主菜单之文件菜单b) 自定义主菜单之用户管理图1.5 自定义主菜单四、实验步骤1、绘制如图1.1所示监控窗口，并以“监控窗口”为名进行存盘；绘制如图1.2所示监控窗口，并以“实时趋势”为名进行存盘；绘制如图1.3所示监控窗口，并以“历史趋势”为名进行存盘；绘制如图1.4所示监控窗口，并以“报警处理”为名进行存盘。

力控组态入门教程

力控组态入门教程一、关于力控力控是北京三维力控科技有限公司“管控一体化解决之道”产品线的总称，由监控组态软件、“软”控制策略软件、实时数据库及其管理系统、Web门户工具等产品组成。

这些产品不是孤立的，力控是一个应用规模可以自由伸缩的体系结构，整个力控系统及其各个产品都是由一些组件程序按照一定的方式组合而成的。

因此本指南没有专门针对具体的产品分别介绍使用方法，而是介绍所有产品的共同使用方法。

在力控中，实时数据库RTDB是全部产品数据的核心，分布式网络应用是力控的最大特点。

在力控中，所有应用（例如趋势、报警等）对远程数据的引用方法都和引用本地数据完全相同，这是力控分布式特点的主要表现。

二、力控®产品发展史1994年12月，基于16位Windows平台（以Windows3.1为代表）的力控®版本形成。

1996年09月，基于32位Windows平台（以Windows95为代表）的力控®1.0形成。

并注册了力控®商标，成为国内率先拥有自主知识产权的自动化软件品牌。

1999年06月，力控®1.2版本推出，在石油、石化等行业广泛应用。

2000年10月，力控®升级为2.0版本正式推向市场2000年06月，被国家五部委确定为国家重点新产品2001年06月，正式推出基于PC的控制策略生成器2001年08月，《监控组态软件及其应用》一书正式出版2001年12月，力控®英文版forcecontrol正式推出2002年03月，力控®2.6版本正式推向市场2004年10月，力控®3.6版本获科技部中小企业基金扶持项目立项三、关于力控®PCAuto™组态生成的数据文件及应用目录说明应用路径\doc，存放画面组态数据。

应用路径\logic，存放控制策略组态数据。

应用路径\http，存放要在Web上发布的画面及有关数据。

力控组态软件设计实例

力控组态软件设计实例XXX学院基于力控组态软件的尿素生产监控设计院 (系): 专业班级: 姓名: 学号:2013年 7月 17日摘要组态软件，又称组态监控软件系统软件。

译自英文SCADA,即 Supervisory Control and Data Acquisition(数据采集与监视控制)。

它是指一些数据采集与过程控制的专用软件。

它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。

组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

随着工业自动化水平的迅速提高，计算机在工业领域的广泛应用，人们对工业自动化的要求越来越高，种类繁多的控制设备和过程监控装置在工业领域的应用，使得传统的工业控制软件已无法满足用户的各种需求。

在开发传统的工业控制软件时，当工业被控对象一旦有变动，就必须修改其控制系统的源程序，导致其开发周期长;已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低，导致它的价格非常昂贵;在修改工控软件的源程序时，倘若原来的编程人员因工作变动而离去时，则必须同其他人员或新手进行源程序的修改，因而更是相当困难。

通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法，因为它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据自己的控制对象和控制目的的任意组态，完成最终的自动化控制工程。

组态软件指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件平台和开发环境，能以灵活多样的组态方式(而不是编程方式)提供良好的用户开发界面和简捷的使用方法，它解决了控制系统通用性问题。

其预设置的各种软件模块可以非常容易地实现和完成监控层的各项功能，并能同时支持各种硬件厂家的计算机和I/O产品，与高可靠的工控计算机和网络系统结合，可向控制层和管理层提供软硬件的全部接口，进行系统集成。
