• 真空蒸发沉积的过程：
• 1. 蒸发源物质由凝聚相转变为气相； • 2.在蒸发源与基片之间蒸发粒子的输
运；
• 3. 蒸发粒子到到基片后凝结、成核、
长大、成膜
11
• 采用真空沉积镀膜技术，在玻璃
表面形成纳米级微孔结构的二氧化钛 光催化薄膜，在阳光的作用下，产生 电子空穴对，以其特有的强氧化能力， 将玻璃表面的几乎所有的有机物完全 氧化并降解为相应的无害无机物，在 雨水冲刷下便可自洁，从而对环境不 会产生二次污染，同时使玻璃表面具 有超亲水性，从而使玻璃表面具有自 洁、防雾和不易被再被污染的功能。

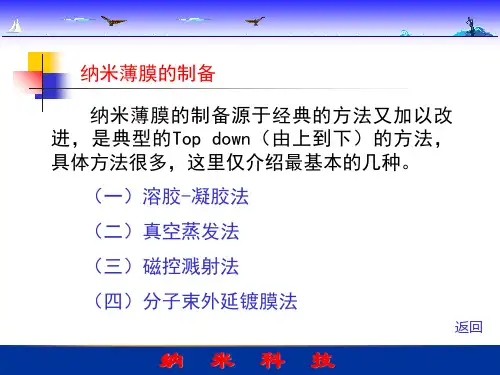

纳米薄膜材料的制备
• 1.模板法 • 2.分子束外延法 • 3.真空蒸发法 • 4.化学气相沉积法 • 5.其他方法
1
1.模板法合成纳米薄膜 • 纳米颗粒的形成一般可分为两个阶
段：
• 第一是晶核的生成。 • 第二是晶核的长大。
2
• 要制备粒径均匀，结构相同的
纳米颗粒，相当于让烧杯中天文数 字的原子同时形成大小一样的晶核， 并且同时长大到相同的尺寸。因此 为了得到尺寸可控，无团聚的纳米 颗粒，必须找到有效的“窍门”， 来干预化学反应的过程。
3
4
5
2.分子束外延法
• 分子束外延（MBE）技术主要是一种
可以在原子尺度上精确控制外延厚度、 掺杂和界面平整度的超薄层薄膜制备 技术。
• 所谓“外延”就是在一定的单晶体材
料衬底上，沿着衬底的某个指数晶面 向外延伸生长一层单晶薄膜。
6
• 分子束外延是在超高真空条件下，
精确控制原材料的分子束强度，把 分子束射入被加热的底片上而进行 外延生长的。由于其蒸发源、监控 系统和分析系统的高性能和真空环 境的改善，能够得到极高质量的薄 膜单晶体。
• 真空蒸发沉积的过程：
• 1. 蒸发源物质由凝聚相转变为气相； • 2.在蒸发源与基片之间蒸发粒子的输
运；
• 3. 蒸发粒子到到基片后凝结、成核、
长大、成膜
11
• 采用真空沉积镀膜技术，在玻璃
表面形成纳米级微孔结构的二氧化钛 光催化薄膜，在阳光的作用下，产生 电子空穴对，以其特有的强氧化能力， 将玻璃表面的几乎所有的有机物完全 氧化并降解为相应的无害无机物，在 雨水冲刷下便可自洁，从而对环境不 会产生二次污染，同时使玻璃表面具 有超亲水性，从而使玻璃表面具有自 洁、防雾和不易被再被污染的功能。
纳米薄膜材料的制备
• 1.模板法 • 2.分子束外延法 • 3.真空蒸发法 • 4.化学气相沉积法 • 5.其他方法
1
1.模板法合成纳米薄膜 • 纳米颗粒的形成一般可分为两个阶
段：
• 第一是晶核的生成。 • 第二是晶核的长大。
2
• 要制备粒径均匀，结构相同的
纳米颗粒，相当于让烧杯中天文数 字的原子同时形成大小一样的晶核， 并且同时长大到相同的尺寸。因此 为了得到尺寸可控，无团聚的纳米 颗粒，必须找到有效的“窍门”， 来干预化学反应的过程。
3
4
5
2.分子束外延法
• 分子束外延（MBE）技术主要是一种
可以在原子尺度上精确控制外延厚度、 掺杂和界面平整度的超薄层薄膜制备 技术。
• 所谓“外延”就是在一定的单晶体材
料衬底上，沿着衬底的某个指数晶面 向外延伸生长一层单晶薄膜。
6
• 分子束外延是在超高真空条件下，
精确控制原材料的分子束强度，把 分子束射入被加热的底片上而进行 外延生长的。由于其蒸发源、监控 系统和分析系统的高性能和真空环 境的改善，能够得到极高质量的薄 膜单晶体。
《纳米薄膜材料PV》PPT课件
材料化学系
6)移开基片的挡板，设定样片基片的加热程度，把蒸镀材料加热到一定温度（熔点 以上），开始蒸镀。
7)蒸膜厚度达到要求以后，把挡板拨回原位，依次关闭镀膜材料、基片的加热电源， 等基片冷却到室温左右，关闭真空泵，开启钟罩，取出样片进行测试。
注意事项 1)预熔镀膜材料时要保证挡板挡在样片上。 2)样片取出前要冷却样片到室温左右。
若真空度过低，沉积物原子频繁碰撞会相
互凝聚为微粒，使薄膜沉积过程无法进行，或薄膜 质量太差。
(3)气相物质的沉积
气相物质在基片上的沉积是一个凝聚过程。 根据凝聚条件的不同，可以形成非晶态膜、 多晶膜或单晶膜。
若在沉积过程中，沉积物原子之间发生化学 反应形成化合物膜，称为反应镀。
若用具有一定能量的离子轰击靶材，以求改 变膜层结构与性能的沉积过程称为离子镀。
一些金属的蒸发温度
由此表可见大多数金 属的蒸发温度都在 1000度到2000度之间， 而钨、钼的熔点都高 于2000度，因此加热 的金属材料一般都选 钨、钼。
材料化学系
电阻材料的要求∶耐高温、高温下蒸汽压低、不与被蒸发 物发生化学反应、无放气现象和其它污染、合适的电阻率。 所以一般是难熔金属∶W、Mo和Ta等
反之，若膜材料于加热材料不浸润，膜材料 将融为一个液球，成为点蒸发源，如果加热器的形 状不合适液球将从加热器上脱落下来，使蒸镀失败。
蒸镀时要根据膜材料的性质，注意选择加热器的形状。
-不能沉积合金(因不同元素蒸发速率不同)
材料化学系
• ②电子束加热蒸镀
•利用电子束加热可以使钨(熔点3380℃)等高熔点金属熔化。
材料化学系
a:纳米复合功能薄膜：利用纳米粒子所具有的光、
电、磁方面的特异性能，通过复合赋予基体所不具 备的性能，从而获得传统薄膜所没有的功能。
6)移开基片的挡板，设定样片基片的加热程度，把蒸镀材料加热到一定温度（熔点 以上），开始蒸镀。
7)蒸膜厚度达到要求以后，把挡板拨回原位，依次关闭镀膜材料、基片的加热电源， 等基片冷却到室温左右，关闭真空泵，开启钟罩，取出样片进行测试。
注意事项 1)预熔镀膜材料时要保证挡板挡在样片上。 2)样片取出前要冷却样片到室温左右。
若真空度过低，沉积物原子频繁碰撞会相
互凝聚为微粒，使薄膜沉积过程无法进行，或薄膜 质量太差。
(3)气相物质的沉积
气相物质在基片上的沉积是一个凝聚过程。 根据凝聚条件的不同，可以形成非晶态膜、 多晶膜或单晶膜。
若在沉积过程中，沉积物原子之间发生化学 反应形成化合物膜，称为反应镀。
若用具有一定能量的离子轰击靶材，以求改 变膜层结构与性能的沉积过程称为离子镀。
一些金属的蒸发温度
由此表可见大多数金 属的蒸发温度都在 1000度到2000度之间， 而钨、钼的熔点都高 于2000度，因此加热 的金属材料一般都选 钨、钼。
材料化学系
电阻材料的要求∶耐高温、高温下蒸汽压低、不与被蒸发 物发生化学反应、无放气现象和其它污染、合适的电阻率。 所以一般是难熔金属∶W、Mo和Ta等
反之，若膜材料于加热材料不浸润，膜材料 将融为一个液球，成为点蒸发源，如果加热器的形 状不合适液球将从加热器上脱落下来，使蒸镀失败。
蒸镀时要根据膜材料的性质，注意选择加热器的形状。
-不能沉积合金(因不同元素蒸发速率不同)
材料化学系
• ②电子束加热蒸镀
•利用电子束加热可以使钨(熔点3380℃)等高熔点金属熔化。
材料化学系
a:纳米复合功能薄膜：利用纳米粒子所具有的光、
电、磁方面的特异性能，通过复合赋予基体所不具 备的性能，从而获得传统薄膜所没有的功能。
第二章薄膜的制备ppt课件
在信息显示技术中的应用
在信息存贮技术中的应用
• 第二是在集成电路等电子工业中的应用， 其中，从外延薄膜的生长这一结晶学角 度看也具有显著的成果。
在计算机技术中的应用
在计算机技术中的应用
• 第三是对材料科学的贡献。薄漠制 备是在非平衡状态下进行，和通常的热 力学平衡条件制备材料相比具有：所得 材料的非平衡特征非常明显;可以制取普 通相图中不存在的物质;在低温下可以制 取热力学平衡状态下必须高温才能生成 的物质等优点。
薄膜的主要特性
• 材料薄膜化后，呈现出的一部分主要特性：
•
几何形状效应
• 块状合成材料一般使用粉末的最小尺寸为 纳米至微米，而薄膜是由尺寸为1埃左右的原子
或分子逐渐生长形成的。采用薄膜工艺可以研
制出块材工艺不能获得的物质(如超晶格材料)，
在开发新材料方面，薄膜工艺已成为重要的手
段之一。
非热力学平衡过程
无机薄膜制备工艺
• 单晶薄膜、多晶薄膜和非晶态薄膜在现代微 电子工艺、半导体光电技术、太阳能电池、光纤 通讯、超导技术和保护涂层等方面发挥越来越大 的作用。特别是在电子工业领域里占有极其重要 的地位，例如半导体集成电路、电阻器、电容器、 激光器、磁带、磁头都应用薄膜。
• 薄膜制备工艺包括：薄膜制备方法的选择； 基体材料的选择及表面处理；薄膜制备条件的选 择；结构、性能与工艺参数的关系等。
(2)双蒸发源蒸镀——三温度法
三温度-分子束外延法主要是用 于制备单晶半导体化合物薄膜。从 原理上讲，就是双蒸发源蒸镀法。 但也有区别，在制备薄膜时，必须 同时控制基片和两个蒸发源的温度， 所以也称三温度法。
三温度法 是制备化合物 半导体的一种 基本方法，它 实际上是在V族 元素气氛中蒸 镀Ⅲ族元素， 从这个意义上 讲非常类似于 反应蒸镀。图 示就是典型的 三温度法制备 GaAs单晶薄膜 原理。
光电纳米薄膜的制备课件
4
1.基片架和加热器
5
2. 蒸发料释出的气体
3. 蒸发源 4. 挡板 5. 真空泵 6. 解吸的气体 7.
基片 8. 钟罩
加热方式
螺旋式
电阻加热法
锥形蓝式 舟式
电子轰击加热法
高频感应加热法
辐射加热法
悬浮加热法
2.1.3 Ag-BaO光电薄膜真空沉积制备法
2
34
5
1
11
10
9
1、导轨；2、Ba源；3、样品管 4、正电极；5、Ag源；6、导轨 7、机械泵；8、扩散泵；9、O2源 8 10、沉积薄膜；11、负电极

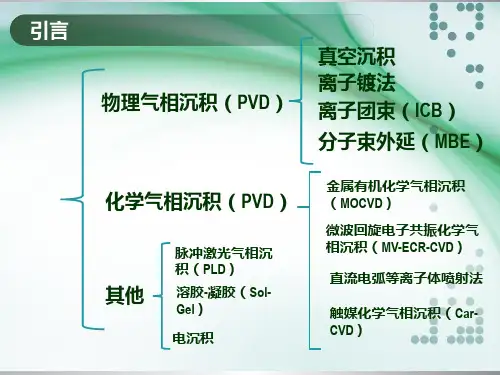

引言

物理气相沉积（PVD）
真空沉积 离子镀法 离子团束（ICB）
分子束外延（MBE）
化学气相沉积（PVD）
其他
脉冲激光气相沉 积（PLD）
溶胶-凝胶（SolGel）
电沉积
金属有机化学气相沉积 （MOCVD）
微波回旋电子共振化学气 相沉积（MV-ECR-CVD）
直流电弧等离子体喷射法
触媒化学气相沉积（CarCVD）
在层状-岛状中间生长模式中，在最开始一两个原子层厚度 的层状生长之后，生长模式转化为岛状模式。导致这种模式 转变的物理机制比较复杂，但根本的原因应该可以归结为薄 膜生长过程中各种能量的相互消长。
薄膜材料自身相互作用力的大小和薄膜材料原子与基底原子 的相互作用力的大小。
2.4影响薄膜生长和性能的一些因素
大。
原子团中原子间的键能
临界核所 需要原子
数量
原子团中原子与基底原子间的键能 环境条件，如温度、气相等
2.3.3薄膜的形成
一旦大于临界核心尺寸的小岛形成，它接受新的原子而逐渐 长大，而岛的数目则很快达到饱和。小岛像液珠一样互相合 并而扩大，而空出的衬底表面上又形成了新的岛。形成与合 并的过程不断进行，直到孤立的小岛之间相互连接成片，一 些孤立的孔洞也逐渐被后沉积的原子所填充，最后形成薄膜。
