插入损耗
插入损耗测试

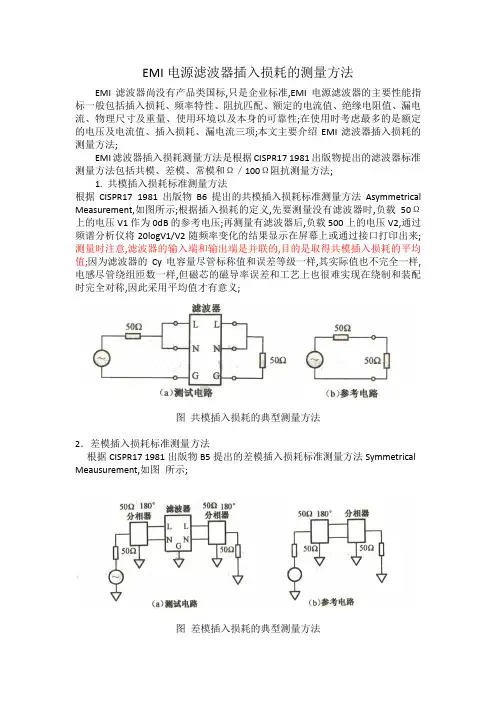

EMI电源滤波器插入损耗的测量方法EMI滤波器尚没有产品类国标,只是企业标准,EMI电源滤波器的主要性能指标一般包括插入损耗、频率特性、阻抗匹配、额定的电流值、绝缘电阻值、漏电流、物理尺寸及重量、使用环境以及本身的可靠性;在使用时考虑最多的是额定的电压及电流值、插入损耗、漏电流三项;本文主要介绍EMI滤波器插入损耗的测量方法;EMI滤波器插入损耗测量方法是根据CISPR17 1981出版物提出的滤波器标准测量方法包括共模、差模、常模和Ω／100Ω阻抗测量方法;1. 共模插入损耗标准测量方法根据CISPR17 1981出版物B6提出的共模插入损耗标准测量方法Asymmetrical Measurement,如图所示;根据插入损耗的定义,先要测量没有滤波器时,负载50Ω上的电压V1作为0dB的参考电压;再测量有滤波器后,负载500上的电压V2,通过频谱分析仪将20logV1/V2随频率变化的结果显示在屏幕上或通过接口打印出来;测量时注意,滤波器的输入端和输出端是并联的,目的是取得共模插入损耗的平均值;因为滤波器的Cy电容量尽管标称值和误差等级一样,其实际值也不完全一样,电感尽管绕组匝数一样,但磁芯的磁导率误差和工艺上也很难实现在绕制和装配时完全对称,因此采用平均值才有意义;图共模插入损耗的典型测量方法2．差模插入损耗标准测量方法根据CISPR17 1981出版物B5提出的差模插入损耗标准测量方法Symmetrical Meausurement,如图所示;图差模插入损耗的典型测量方法由于频谱分析仪或标准信号发生器输出、输入均采用对地非对称结构的50Ω同轴电缆,为了测量对地对称的差模插入损耗,需对频谱分析仪跟踪发生器的输出信号滤波器的输入信号进行不对称-对称变换,对频谱分析仪输入信号滤波器的输出信号进行对称-不对称的逆变换,其他步骤同上;3．常模插入损耗标准测量方法根据CISPR17 1981出版物B7提出的不对称测量方法Unsymmetrical Measurement又称常模Normal Mode测量,如图所示;图常模插入损耗的测量方法与共模插入损耗测量电路相比,在N和地之间接入一个尚未被标准所批准的50Ω电阻;常模也是经常用来表示差模的一种方法,尽管理论分析常模除了有差模成分外,还含有共模成分;上述测量方法又称为50Ω／50Ω,系统测量方法,即源和负载阻抗均在50Ω匹配条件下测量;它也是目前许多滤波器制造商传统沿用的测量方法;用以上共、差模插入损耗测量方法时需注意：1由于测量仪器输出信号幅值在不同的频率有波动,所以没插入滤波器前的0dB校正,应该对所测频域的各主要频点逐点进行校对;具备条件的,可进行计算机编程进行自动校正;2被测滤波器外壳应该接地良好,否则MHz以上测得的插入损耗相差很大;3要确保滤波器输入,输出连接线之间有良好的隔离,以避免它们之间在高频段产生射频耦合,给高频段测量带来很大误差;4没有频谱分析仪,也可以用标准信号发生器和示波器来代替,但后者动态范围小,在高频段的测量误差较大;4. Ω,/100Ω阻抗测量方法根据CISPR出版物提出一种“近似”实际的测量方法;在实际情况中,由于源阻抗和负载阻抗不可能是恒定的50Ω,所以实际使用中的滤波器插入损耗特性,与用50Ω／50Ω系统测量获得的电源滤波器插入损耗特性不尽相同,甚至差别很大;CISPR出版物提出一种近似实际的测量方法,是Ω,/100Ω及100Ω,/Ω系统测量方法,如图所示;Ω,/100Ω及100Ω,/Ω系统测量方法这里,仅涉及l0kHz～30MHz范围内的插入损耗;以上是目前插入损耗的主要测量方法,可根据条件选择合适的测量方法;。
光分路器插入损耗
光分路器插入损耗

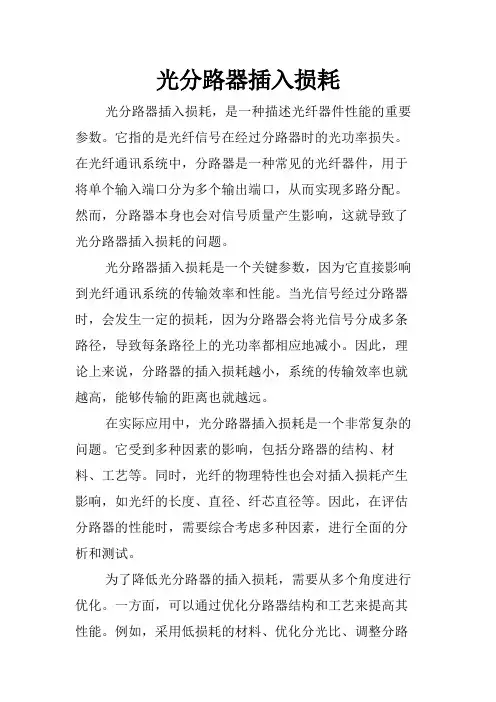

光分路器插入损耗，是一种描述光纤器件性能的重要参数。
它指的是光纤信号在经过分路器时的光功率损失。
在光纤通讯系统中，分路器是一种常见的光纤器件，用于将单个输入端口分为多个输出端口，从而实现多路分配。
然而，分路器本身也会对信号质量产生影响，这就导致了光分路器插入损耗的问题。
光分路器插入损耗是一个关键参数，因为它直接影响到光纤通讯系统的传输效率和性能。
当光信号经过分路器时，会发生一定的损耗，因为分路器会将光信号分成多条路径，导致每条路径上的光功率都相应地减小。
因此，理论上来说，分路器的插入损耗越小，系统的传输效率也就越高，能够传输的距离也就越远。
在实际应用中，光分路器插入损耗是一个非常复杂的问题。
它受到多种因素的影响，包括分路器的结构、材料、工艺等。
同时，光纤的物理特性也会对插入损耗产生影响，如光纤的长度、直径、纤芯直径等。
因此，在评估分路器的性能时，需要综合考虑多种因素，进行全面的分析和测试。
为了降低光分路器的插入损耗，需要从多个角度进行优化。
一方面，可以通过优化分路器结构和工艺来提高其性能。
例如，采用低损耗的材料、优化分光比、调整分路
器长度等，都可以有效地降低插入损耗。
另一方面，可以采用一些技术手段，如光放大器和光增益均衡器等，来提高信号质量和增大信号传输距离。
总之，光分路器插入损耗是一个非常重要的参数，在光纤通讯系统中扮演着举足轻重的角色。
通过对其性能进行优化和改进，可以提高系统的传输效率和性能，从而满足更高的通讯需求。
因此，在光纤通讯系统设计和维护中，对光分路器插入损耗的控制和优化，永远是一个不可或缺的任务。
光纤连接器之插损
光纤连接器的插入损耗深圳市光波通信有限公司 罗群标 张磊 徐晓林光纤连接器作为光通信系统中最基本也是最重要的光纤无源器件，其市场需求量越来越大。
近年来随着光纤宽带接入系统的发展，光纤链路中光纤连接器(包括其它有源及无源器件上使用的连接头)的使用越来越多，这对光纤连接器的插入损耗的测试准确性提出了越来越高的要求。
本文将就影响光纤连接器插入损耗的原因以及如何确保插入损耗测试的准确性及可靠性等问题作以简单的论述。
一． 有关概念1． 光纤连接器插入损耗（IL ）的定义： IL=01lg 10P P − (dB) 其中P1为输出光功率，P0为输入光功率。
插入损耗单位为dB 。
2. 光纤连接器插入损耗的测试方法光纤连接器的插入损耗的测试方法一般有三种：基准法、替代法、标准跳线比对法。
由于在大批量的生产过程中，要求插入损耗的测试必须快速、准确且无破坏性。
因此现在的生产厂家大都采用第三种方法，即标准跳线比对法。
其测试原理图如下：4 1 2 3 标准适配器光功率计稳定光源标准测试跳线 被测跳线当单模光纤尾纤小于50M 、多模光纤尾纤小于10M 时，尾纤自身的损耗可以忽略不计，此时测得的数据即为3端相对于标准连接器的插入损耗，并将此数据提供给客户。
当单模光纤尾纤大于50M 、多模光纤尾纤大于10M 时，应在测出的损耗值中减去光纤自身的损耗值。
3. 重复性重复性是指同一对插头，在同一只适配器中多次插拔之后，其插入损耗的变化范围。
单位用dB 表示。
重复性一般应小于0.1dB.4. 互换性由于光纤连接器的插入损耗是用标准跳线比对法测出的，其值是一个相对值。
所以在任意对接时，实际的插入损耗值很可能会大于用标准跳线比对法测出的值，而且不同的连接头、不同的适配器，其影响程度也会有所不同。
因此就有了互换性这一指标要求。
连接头互换性是指不同插头之间，或者不同适配器任意转换后，其插入损耗的变化范围。
其一般应小于0.2dB 。
如光波公司向客户承诺插入损耗小于0.3dB,互换性小于0.2dB ，则任意对接其插入损耗应小于0.5dB 。
30db耦合器插入损耗

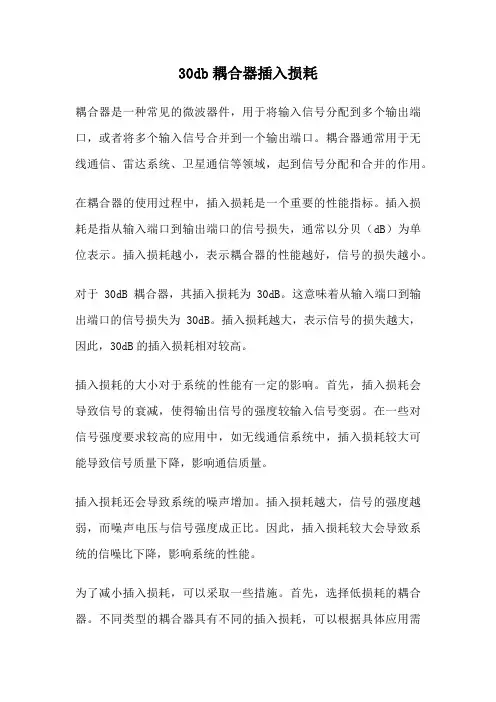

30db耦合器插入损耗耦合器是一种常见的微波器件，用于将输入信号分配到多个输出端口，或者将多个输入信号合并到一个输出端口。
耦合器通常用于无线通信、雷达系统、卫星通信等领域，起到信号分配和合并的作用。
在耦合器的使用过程中，插入损耗是一个重要的性能指标。
插入损耗是指从输入端口到输出端口的信号损失，通常以分贝（dB）为单位表示。
插入损耗越小，表示耦合器的性能越好，信号的损失越小。
对于30dB耦合器，其插入损耗为30dB。
这意味着从输入端口到输出端口的信号损失为30dB。
插入损耗越大，表示信号的损失越大，因此，30dB的插入损耗相对较高。
插入损耗的大小对于系统的性能有一定的影响。
首先，插入损耗会导致信号的衰减，使得输出信号的强度较输入信号变弱。
在一些对信号强度要求较高的应用中，如无线通信系统中，插入损耗较大可能导致信号质量下降，影响通信质量。
插入损耗还会导致系统的噪声增加。
插入损耗越大，信号的强度越弱，而噪声电压与信号强度成正比。
因此，插入损耗较大会导致系统的信噪比下降，影响系统的性能。
为了减小插入损耗，可以采取一些措施。
首先，选择低损耗的耦合器。
不同类型的耦合器具有不同的插入损耗，可以根据具体应用需求选择合适的耦合器。
其次，合理设计和布局耦合器。
在系统设计中，可以通过优化耦合器的布局和连接方式，减小信号的损失。
此外，还可以采取补偿或增益措施来弥补插入损耗带来的影响。
除了插入损耗，耦合器的其他性能指标也需要考虑。
例如，耦合度是指输入信号中一部分被耦合到输出端口的程度。
耦合度越高，表示从输入端口到输出端口的信号损失越小。
此外，还有带宽、隔离度等指标需要综合考虑。
30dB耦合器的插入损耗为30dB，相对较大。
插入损耗的大小会影响系统的性能，因此在实际应用中需要根据具体需求选择合适的耦合器，并采取相应措施减小插入损耗带来的影响。
同时，还需要综合考虑耦合器的其他性能指标，以达到系统的要求。
插入损耗——线对上的信号衰减
插入损耗——线对上的信号衰减“您好，我需要您的帮助。
我在测试长距离线缆的时候，插入损耗没有通过测试！”这是在对铜缆布线进行验收测量时，我们经常能够听到的问题。
针对这一情况，为了能提供更专业的支持，我们必须了解这一电气特性的基础知识。
插入损耗IL（Insertion loss）是指插入到信号链路中的一个或多个组件对信号的衰减。
插入损耗描述了发射功率和接收功率之间的比率。
通过插入损耗，可以评估整个链路从线路起点到终点的信号衰减。
相关测量旨在评估数据信号的传输是否符合所需的限值，以及毗邻站点是否也能清楚地识别信号。
如果测量结果显示插入损耗存在问题，则产生这一问题的原因可能有多种。
本质上，插入损耗的主要影响因素是线路的长度和质量，并通过其高频特性来表示。
一请勿拉扯线缆所有高频特性的总和使数据线缆具有低通滤波器的特性：让低频比高频更好地通过。
一方面，这种低通特性限制了线缆传输的带宽，使得线缆的长达到一定长度后需要安装信号放大器（中继器），以便再次生成信号，或者与数据线缆一样，直接限制长度或通过最大插入损耗来间接限制线缆长度。
高频特性非常重要，因为铜缆不仅仅是电能的供应来源，而且是现代超高频数据信号传输链路的重要组成部分。
特别是线缆的机械过载，不仅会直接导致其标称特性值产生偏差，还会导致传输性能迅速恶化，直至通信中断。
因此，建议安装人员在布线的时候请“插入”数据线缆，而非“拉扯”它们。
二测量参数——插入损耗线缆部分的插入损耗是在相应线缆等级（例如EA等级的500 MHz）的频率范围内测量的。
为此，不仅需要测量单个频率作为参考点，还需要扫描从1 MHz 到相应标准的最大频率的整个频谱。
相关结果记录在标准定义的频率点上并用于评估。
测量值取决于线缆的长度和所用线缆的导线横截面。
线对的衰减是输入线对的信号与到达线缆另一端的信号的对数比。
在典型的8芯线缆的四个衰减中，最大的衰减值用于评估布线链路。
并且，不同线缆等级所对应的标准都定义了最大衰减值。
插入损耗
插入损耗（Insert Loss）：无源器件的输入和输出端口之间的光功率之比（d B），
I.L.=-lgP out/P i n
其中，P i n发送进输入端口的光功率，P out是从输出端口接收到的光功率。
附加损耗(Excess Loss)：功率分配耦合器的所有输出端口光功率总和相对于全部输入光
功率的减少量：
E.L.=10lg∑P out/ P i n
E.L. 是体现器件制造工艺质量的指标，反映器件制造过程的整个器件的固有损耗
方向性（Directivity）：
输入一侧，非注入光的某一输入端口的反向输出光功率与输入功率比值：
D.L.=-10lgP1/P i n
其中P1 表示非注入光的某一输入端口的反向输出光功率，inP表示指定输入端口注入的光功率。
标准X和Y型一般D.L.>60dB。
dk df插损换算关系
在高速信号传输中，Dk（介电常数）和Df（损耗因子）是两个重要的参数，它们与插入损耗（Insertion Loss，简称插损）有着密切的关系。
以下是它们之间的换算关系：
插入损耗（α）与频率（f）、介电常数（Dk）、损耗因子（Df）等参数的关系可以用以下公式表示：
α = 8.686 * √(Df) * √(f) * √(εeff)
其中，α表示衰减（单位：dB/inch），f表示频率（单位：GHz），Df表示损耗因子，εeff是材料的有效相对介电常数（Effective Dielectric Constant，简称Er）。
需要注意的是，这个公式是一个近似公式，实际应用中可能会有所偏差。
另外，Df和Dk之间也存在一定的关系。
一般来说，Df越小，介质损耗就越少，信号的传输质量就越高。
而Dk则影响信号的传输速度，Dk值越小，信号传输速度就越快。
在高速信号传输中，为了获得更好的信号质量和传输性能，通常会选择具有较低Df和Dk值的基板材料。
同时，通过优化电路设计和布线方式，也可以进一步降低插入损耗，提高信号传输质量。
请注意，这里提供的公式和关系仅供参考，具体应用中还需要结合实际情况进行考虑和计算。
如有需要，建议咨询相关专业人士或查阅相关文献资料。
光纤连接器的插入损耗
光纤连接器的插入损耗光纤连接器作为光通信系统中最基本也是最重要的光纤无源器件，其市场需求量越来越大。
近年来随着光纤宽带接入系统的发展，光纤链路中光纤连接器(包括其它有源及无源器件上使用的连接头)的使用越来越多，这对光纤连接器的插入损耗的测试准确性提出了越来越高的要求。
本文将就影响光纤连接器插入损耗的原因以及如何确保插入损耗测试的准确性及可靠性等问题作以简单的论述。
一． 有关概念1． 光纤连接器插入损耗（IL ）的定义： IL=01lg 10P P (dB) 其中P1为输出光功率，P0为输入光功率。
插入损耗单位为dB 。
2. 光纤连接器插入损耗的测试方法光纤连接器的插入损耗的测试方法一般有三种：基准法、替代法、标准跳线比对法。
由于在大批量的生产过程中，要求插入损耗的测试必须快速、准确且无破坏性。
因此现在的生产厂家大都采用第三种方法，即标准跳线比对法。
其测试原理图如下：当单模光纤尾纤小于50M 、多模光纤尾纤小于10M 时，尾纤自身的损耗可以忽略不计，此时测得的数据即为3端相对于标准连接器的插入损耗，并将此数据提供给客户。
当单模光纤尾纤大于50M 、多模光纤尾纤大于10M 时，应在测出的损耗值中减去光纤自身的损耗值。
3. 重复性重复性是指同一对插头，在同一只适配器中多次插拔之后，其插入损耗的变化范围。
单位用dB 表示。
重复性一般应小于0.1dB.4. 互换性由于光纤连接器的插入损耗是用标准跳线比对法测出的，其值是一个相对值。
所以在任意对接时，实际的插入损耗值很可能会大于用标准跳线比对法测出的值，而且不同的连接头、不同的适配器，其影响程度也会有所不同。
因此就有了互换性这一指标要求。
连接头互换性是指不同插头之间，或者不同适配器任意转换后，其插入损耗的变化范围。
其一般应小于0.2dB 。
如光波公司向客户承诺插入损耗小于0.3dB,互换性小于0.2dB ，则任意对接其插入损耗应小于0.5dB 。
二． 纤连接器插入损耗的主要因素1． 光纤结构参数（纤芯直径不同、数值孔径不同、折射率分布不同及其它原因等）的稳定光源 光功率计标准测试跳线 被测跳线标准适配器1 2 3 4失配引起的损耗。
介电常数虚部和插入损耗 -回复
介电常数虚部和插入损耗-回复什么是介电常数虚部和插入损耗？在电磁学和波导理论中，介电常数虚部和插入损耗是描述介质性能的重要参数。
首先，介电常数虚部是介电常数的虚部分，通常用符号“ε''”表示。
在介质中，电磁波的能量损耗与介质的导电性有关，通过导电性将电磁能量转化为热能。
因此，介电常数虚部反映了介质中的能量消耗速度，即介质中电磁波损耗的程度。
虚部的数值越大，介质中能量损耗越快。
插入损耗是指信号通过设备或系统时所增加的损耗量。
在电路传输中，电信号在通过各种电子元器件和电线时，会因为各种原因而发生损耗。
插入损耗是描述这种损耗程度的参数，通常以分贝（dB）为单位。
插入损耗可以由电缆、滤波器、衰减器、耦合器等元器件引起，也可以由信号传输介质（如波导、光纤等）产生。
接下来，我们将更具体地讨论介电常数虚部和插入损耗的相关性。
首先，介电常数虚部和插入损耗之间存在一定的相关性。
当介电常数虚部较大时，说明介质中存在更强的能量损耗。
因此，通过这样的介质传导电磁信号时，插入损耗也会较大。
这是因为介质中的能量转化为热能，导致信号强度下降。
其次，介电常数虚部和插入损耗也受到其他因素的影响。
除了介质的导电性外，还受到频率、温度和湿度等因素的影响。
介质的导电性是介质的基本性质，决定了介质中能量损耗的大小。
频率对于介电常数虚部和插入损耗的影响主要是因为介质对不同频率的电磁波的响应不同。
高频率电磁波在介质中产生更大的能量损耗。
温度和湿度也会影响介质的导电性和介电常数，从而进一步影响介质的能量损耗和插入损耗。
最后，如何降低介电常数虚部和插入损耗是一个重要的研究领域。
对于介电常数虚部，可以通过设计和合成新型介质材料来减小虚部的数值。
例如，选择低损耗的介质材料，或对现有材料进行改性，以降低其导电性。
对于插入损耗，可以通过优化电子元器件的结构和材料来减小损耗。
此外，采用更好的传输介质和减小信号传输路径中的杂散效应也有助于降低插入损耗。
插损与回损
IL&RL与连接器性能 Pin(P1)
Pout
IL lg Pout Pin
RL lg P0 P1
P0
光纤通信要尽可能的減少传输过程中的损耗，以光纤跳线 为例：在输入光功率恒定为1的情況下，Pout越大、P0越小 就表示传输过程中的损耗越小，连接器的性能越好。
y 是lg 一x 個反比 例函数，随着x增大y值反而会減小，
IL的类型与产生原因
端接损耗是指兩根光纤跳线通過适配器连接而引起的损耗。 产生损耗的原因有很多，主要包括纤芯尺寸失配、数值孔 径失配、折射率分布失配、轴线倾角、橫向偏移、同心度、 端面间隙、端面形状及端面光潔度等。
IL与RL之间的联系
光纤連接器兩端参数不一致而产生的损耗可以通过选择参 数完全匹配的光纤（同一跟光纤）來消除；而随着光纤连 接器结构的改进及制造水平的提高，光纤连接器的对中定 位结构的精度可达到亞微米级别，由光纤横向错位、角度 倾斜产生的损耗亦可忽略不计。当前影响光纤连接器插入 损耗的因素——光纤端面间隙、端面形狀以及端面清潔度， 同樣是造成光纤回波损耗的主要原因——
连接头型号 模式
端面规格 IL(dB) RL(dB)
其他型号 IL(dB) RL(dB)
PC ≤0.3 ≥45
≤0.7 ≥30
FC、SC、LC、ST、MU、E2000、D4、DIN
SM
UPC
APC
≤0.2
≤0.3
≥50
≥60
MT-RJ、MPO
/
≤0.7
/
≥50
MM PC ≤0.3 ≥35
≤0.5 ≥25
研拋加工控制的因素是能否生产生高性能跳线的关键！
同時，只需要探索连接器回损，回损的问题解決了，插损 的问题也就解決了。
单模光纤跳线的插入损耗
单模光纤跳线的插入损耗1.引言1.1 概述单模光纤跳线是一种用于连接光纤设备和网络之间的重要传输线缆。
它在现代通信和网络领域中起着至关重要的作用。
单模光纤跳线的插入损耗是评估其质量和性能的重要指标之一。
插入损耗是指信号在单模光纤跳线中传输过程中损失的信号能量。
插入损耗越小，信号传输的效率就越高。
这对于保证网络的稳定性和信号的可靠传输具有至关重要的意义。
影响单模光纤跳线插入损耗的因素有很多，其中包括光纤接头的质量、连接器的设计和制造技术、光纤跳线的维护和使用环境等。
如果在这些方面存在问题或者不符合标准要求，都有可能导致插入损耗的增加。
本文将对单模光纤跳线的插入损耗进行深入研究和分析。
首先，我们将介绍单模光纤跳线的定义和作用，使读者对其有一个全面的了解。
接着，我们将详细讨论插入损耗的概念和影响因素，以便读者能够更好地理解其重要性。
最后，我们将总结插入损耗的重要性和影响，并探讨减小插入损耗的方法和技术，以提高光纤跳线的性能和可靠性。
通过本文的阅读，读者将能够深入了解单模光纤跳线插入损耗的相关知识，并了解如何优化光纤跳线的性能。
这对于从事光纤通信和网络工程的专业人士来说，将无疑是非常有价值的参考资料。
1.2 文章结构文章结构本篇文章分为引言、正文和结论三个部分。
引言部分主要从概述、文章结构以及目的三个方面介绍本文的背景和目标。
首先，概述部分将简要介绍单模光纤跳线的插入损耗问题，并引发读者对该问题的兴趣。
接着，文章结构部分将详细说明本文的整体结构，包括各个章节的主要内容。
最后，目的部分明确本文的目标，即通过对单模光纤跳线的插入损耗进行分析和研究，提出减小插入损耗的方法和技术，以提高光纤传输的质量和效率。
正文部分将重点探讨单模光纤跳线的定义、作用以及插入损耗的概念和影响因素。
首先，在2.1节中，将详细介绍单模光纤跳线的定义和作用，包括其在光纤通信中的重要性和应用场景。
然后，在2.2节中，将对插入损耗进行全面的概念解析，包括其定义、计算方法以及影响插入损耗的因素。
插入损耗
光分路器的插入损耗-----厦门安特光电子技术有限公司陈国霖设计光分路器最终关心的是各分路的插入损耗。
插入损耗包括以下五个因素：即理想分路损耗(R.Loss)、分路偏差损耗(RT.Loss)、色散损耗(WD.Loss)、附加损耗(EX.Loss)、偏振损耗(PD.Loss)。
具体分述如下：1、理想分路损耗(R.Loss)理想分路损耗是由客户根据实际需要而设定的光分配比值。
2、分路偏差损耗(RT.Loss)分路偏差损耗是我们在制造单个耦合器时实际的光分配比与设计值的偏差，这个偏差使一路光增加，另一路光减小，不影响输出总功率。
我们可以保证做到每个耦合器的分路偏差损耗小于0.1dB(50:50) 。
对于1X16分路器共有15个1X2耦合器分成4级, 由该因素导致的插入损耗≤0.4dB。
注：当某个耦合器的分配比悬殊时，对小输出端而言分路偏差损耗会增加。
所以必须根据客户提供的数据合理设计每个耦合器的分配比，避免出现分配比悬殊的耦合器。
3、色散损耗(WD.Loss)色散损耗是指在一定的波长变化范围内(±25nm)，每个耦合器的分配比会随波长变化,从而导致某一路的插入损耗增加(其他路插入损耗减少，不影响总的输出功率)。
对于50:50而言，每个耦合器的最大色散损耗为0.2dB。
对于1X16分路器共有4级，则该因素导致的最大插入损耗≤0.8dB。
注：尽管色散损耗是物理规律所决定的，但如何运用色散规律是有讲究的，特别对分配比悬殊的情况，因为这时小输出端的色散损耗会增加。
4、附加损耗(EX.Loss)附加损耗是指各端输出总功率相对于输入功率的损失。
我们的指标是每个耦合器附加损耗≤0.08dB，典型值为0.04dB。
对于1X16分路器共有4级，总的附加损耗小于0.32dB，一般在0.16dB左右。
5、偏振损耗(PD.Loss)偏振损耗是指偏振态改变时引起分配比改变。
我们保证每个耦合器偏振损耗小于0.1dB，典型值为0.05dB。
插入损耗
Po—→从输出端口接收
对于 OLP，具体分为发送端插入损
件产生的信号损耗，通常指衰减。插入损耗以接收信号电平的对 应分贝（dB）来表示。 2..插耗的电路 原信号幅度的变小。譬如对一个理想无损耗的变压器，原
传输线变压器的插入损耗关系曲线 副理想变压器无损耗，即插入损耗为零。插入损耗的概念一般用 在滤波器中，表示使用了该滤波器和没使用前信号功率的损失。 通道的插入损耗是指输出端口的输出光功率与输入端口输入光功 率之比，以 dB 为单位。插入损耗与输入波长有关，也与开关状态 有关。定义为：IL=-10log(Po/Pi) 到输入端口的光功率, 单位为 mw； 到的光功率,单位为 mw。 耗和接收端插入损耗。 式中： Pi—→输入
插入损耗
插入损耗 insertion loss 将某些器件或分支电路(滤波器、阻抗匹配器等)加进某一电路时， 能量或增益的损耗。 通信科技（一级学科） ；通信原理与基本技术（二级学科） 插入损耗指在传输系统的某处由于元件或器件的插入而发生 的负载功率的损耗，它表示为该元件或器件插入前负载上所接收 到的功率与插入后同一负载上所接收到的功率以分贝为单位的比 值。 1..插入损耗是指发射机与接收机之间，插入电缆或元
基频 插入损耗-概述说明以及解释
基频插入损耗-概述说明以及解释1.引言1.1 概述基频插入损耗是在电信通信系统中经常涉及到的一个重要概念。
基频是指信号中的最低频率成分，它在信号中扮演着重要的角色。
而插入损耗是指信号通过各种电路或传输介质时所引起的能量损耗。
在通信系统中，保持基频的完整性和降低插入损耗对信号的传输质量都至关重要。
基频在通信系统中扮演着至关重要的角色。
首先，基频代表了信号中最重要的信息，很多时候我们主要关注基频的传输质量。
其次，基频的完整性对于信号的解调和识别也具有重要意义。
如果基频受到损坏或衰减，可能导致信号质量下降，从而影响通信系统的性能。
然而，信号在传输过程中会经历一系列电路和传输介质，如滤波器、连接器、传输线等。
这些元件和介质可能会引起能量的损耗，从而导致插入损耗的产生。
插入损耗的大小取决于元件和介质的特性以及信号频率。
因此，减小插入损耗对于保持基频的完整性和信号质量至关重要。
本文将会深入探讨基频的定义和影响因素，以及插入损耗的定义和测量方法。
希望通过本文的阐述，读者可以更好地理解基频和插入损耗的概念，并且在实际应用中能够有效地处理基频插入损耗的问题。
在结论部分，我们将总结基频的重要性，并归纳插入损耗的影响因素，以期为相关领域的研究和实践提供有益的参考。
1.2 文章结构文章结构部分的内容应包括：本文主要分为引言、正文和结论三个部分来讨论基频和插入损耗的相关内容。
引言部分将首先概述本文的主题和背景，介绍基频和插入损耗的概念及其在相关领域的重要性。
同时，引言部分还将简要介绍本文的结构和内容安排，以帮助读者更好地理解全文。
正文部分是本文的主体，将进一步深入讨论基频和插入损耗的相关内容。
其中，基频部分将给出基频的定义，包括其在信号处理、通信等领域中的应用。
同时，还将详细介绍影响基频的因素，如环境条件、材料特性等。
插入损耗部分将给出插入损耗的定义，以及常用的测量方法，包括直接法、回波法等。
通过对这些内容的阐述，读者能够更深入地了解基频和插入损耗的相关概念和研究方法。
光波导插入损耗
光波导插入损耗
光波导插入损耗是指在光波导中插入一个光学器件时，由于光学器件的存在，导致光信号的损失。
这种损失是光波导中最常见的损失之一，也是影响光波导性能的重要因素之一。
光波导是一种用于光通信和光电子学的重要器件，它可以将光信号传输到不同的位置，从而实现光通信和光电子学应用。
在光波导中，光信号通过光纤或光导管传输，而光学器件则用于控制和调节光信号的传输和处理。
例如，光调制器、光放大器、光滤波器等都是常见的光学器件。
然而，当这些光学器件插入到光波导中时，会导致光信号的损失。
这种损失被称为光波导插入损耗。
光波导插入损耗的大小取决于光学器件的特性和光波导的特性。
一般来说，光波导插入损耗越小，光波导的性能就越好。
为了减小光波导插入损耗，可以采取一些措施。
首先，选择合适的光学器件是非常重要的。
一些高质量的光学器件可以减小光波导插入损耗，从而提高光波导的性能。
其次，优化光波导的设计也可以减小光波导插入损耗。
例如，通过改变光波导的结构和材料，可以减小光波导插入损耗。
最后，正确的安装和调试也是减小光波导插入损耗的关键。
在安装和调试过程中，需要注意光学器件的位置和方向，以确保光信号的传输和处理效果最佳。
光波导插入损耗是影响光波导性能的重要因素之一。
为了减小光波导插入损耗，需要选择合适的光学器件、优化光波导的设计，并正确地安装和调试。
通过这些措施，可以提高光波导的性能，实现更好的光通信和光电子学应用。
通带平均插入损耗
通带平均插入损耗什么是通带平均插入损耗？通带平均插入损耗是指信号通过一个滤波器或传输线时所引起的信号功率损耗的平均值。
在通信系统和电子设备中，滤波器和传输线常常用于控制信号的频率范围和频谱形状，以满足特定的信号处理要求。
通带平均插入损耗是评估滤波器或传输线性能的一个重要指标。
如何计算通带平均插入损耗？通带平均插入损耗的计算方法取决于具体的系统和滤波器设计。
一般而言，可以通过以下步骤来计算通带平均插入损耗：1.确定通带范围：首先，需要确定滤波器或传输线的通带范围，即信号的频率范围。
2.测量输入功率：在通带范围内，测量输入信号的功率。
这可以通过将信号输入滤波器或传输线，并使用功率计进行测量来实现。
3.测量输出功率：同样，在通带范围内，测量输出信号的功率。
这可以通过将信号从滤波器或传输线输出，并使用功率计进行测量来实现。
4.计算插入损耗：通过计算输入功率与输出功率之间的差异，可以得到插入损耗。
通常，插入损耗以分贝（dB）为单位表示。
5.计算平均插入损耗：如果通带范围内的插入损耗在不同频率点上有所变化，可以计算平均插入损耗。
这可以通过对插入损耗进行积分，并除以通带范围的带宽来实现。
影响通带平均插入损耗的因素通带平均插入损耗受到多个因素的影响，包括但不限于以下几个方面：1.滤波器或传输线的设计：滤波器或传输线的设计参数，例如材料特性、尺寸和结构等，会对通带平均插入损耗产生影响。
优化设计可以降低插入损耗。
2.信号频率：通带平均插入损耗通常随着信号频率的增加而增加。
这是因为在更高的频率下，信号更容易受到损耗和衰减的影响。
3.信号功率：较高的信号功率可能导致更大的插入损耗。
这是由于信号在滤波器或传输线中传输时可能会遇到更多的损耗。
4.温度和环境条件：温度和环境条件的变化也会对通带平均插入损耗产生影响。
例如，温度升高可能导致材料的损耗增加，从而增加插入损耗。
降低通带平均插入损耗的方法为了降低通带平均插入损耗，可以采取以下几种方法：1.优化滤波器或传输线的设计：通过优化滤波器或传输线的设计参数，例如选择合适的材料、尺寸和结构等，可以降低插入损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
插入损耗
一．专业术语:
插入损耗—Insertion Loss
光纤—Optical Fiber
单模光纤—Single Mode Fiber(9/125) SMF
多模光纤—Multimode Fiber(50/125,62.5/125) MMF
保偏光纤—Polarization Maintaining Fiber PMF
光纤涂覆层—Fiber Cladding
纤芯—Core
光缆—Optical Fiber Cable
塑料光纤—Plastic Optical Fiber
玻璃光纤—Glass Optical Fiber
二．插入损耗: 光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的分贝数。
1).插入损耗愈小愈好，一般要求应不大于0.5dB;
2).中国电信要求: 平均值≤0.15Bb
极限值≤0.30Bb
三.产生插入损耗的原因：
1）.光纤公差引起的固有损耗
主要是由光纤制造公差，即纤芯尺寸，数值孔径，纤芯/包层同心度和
折射率分布失配等因素产生。
2).连接器加工装配引起的固有损耗
这是由连接器加工装配公差，即端面间隙，轴线倾角，横向偏移和菲涅
尔反射及端面加工精度等因素产生。
四.影响插入损耗的各种因素
1).纤芯错位损耗
这是产生连接损耗的重要原因。
2).倾斜角度
若要求倾斜损耗≤0.1dB，则多模渐变型折射率光纤倾斜角度≤0.7゜
单模光纤的倾斜角度≤0.3゜
3).光纤端面间隙损耗
端面间隙控制在1μm，这种损耗就可以忽略不计，现在加工工艺已经可以做到
4）.光纤端面多次反射(菲涅尔反射)引起的损耗
5).纤芯直径不同的光纤连接时产生的损耗
输入光纤的半径不小于光纤的半径时，才会产生这种损耗.
6).数值孔径不同引起的损耗
当NA1不小于NA2时，才会产生这种损耗
7）.其他原因:光纤端面不平滑，导致散射损耗
光纤端面与轴线不垂直
光纤端面不平整
五.插入损耗的测试方法
测定某光纤活动连接器的插入损耗，既分别测出输入光功率P0和输出光功率P r。
其测量方法有三种：
1.基准法
2.替代法
3.跳线插入损耗测试
六.光纤活动连接器的插入损耗是使用标准跳线与被测光纤活动连接器相连而测
出光纤活动连接器的插入损耗。
即:光纤活动连接器的短接损耗是被测跳线与标准跳线间的短接损耗。
七.对于多模光纤连接器来讲，注入的光功率应当经过滤波器滤去高次模，使注入光纤的模式为稳态分布，这样才能准确地衡量。
