电焊操作基本知识

电焊操作基本知识电焊操作基本知识手工电弧焊（简称手弧焊）是以手工操作的焊条和被焊接的工件做为两个电极，利用焊条与焊件之间的电弧热量熔化金属进行焊接的方法。

一、手工电弧焊原理焊接过程：手工电弧焊由焊接电源、焊接电缆、焊钳、焊条、焊件、电弧构成回路，焊接时采用焊条和工件接触引燃电弧，然后提起焊条并保持一定距离，在焊接电源提供合适电弧电压和焊接电流下电弧稳定燃烧，产生高温，焊条和焊件局部加热到融化状态。

焊条端部熔化的金属和被熔化的焊件金属熔合在一起，形成熔池。

在焊接中，电弧随焊条移动，熔池中的液态金属逐步冷却结晶后便形成焊缝，两焊件被焊接在一起。

在焊接中，焊条的焊芯熔化后以熔滴的形式向熔池过渡，同时焊条涂层产生一定量气体和液态熔渣。

产生的气体充满在电弧和熔池周围，隔绝空气。

液态熔渣比液态金属密度小，浮在熔池上面，从而起到保护熔池作用。

熔池内金属冷却凝固时熔渣也随之凝固形成焊渣覆盖在焊缝表面，防止高温的焊缝金属被氧化，并且降低焊缝的冷却速度。

在焊接过程中，液态金属与液态熔渣和气体间进行脱氧、去硫、去磷、去氢等复杂的冶金反应，从而使焊缝金属获得合适的化学成分和组织。

二、电弧引燃方法接触短路引弧法，用于手工电弧焊中，接触短路引弧法的过程见下图。

三、焊接电弧的稳定性影响焊接稳定性的因素：1）焊工操作技术：如焊接操作中电弧长度控制不当，将会产生断弧；2）弧焊电源：a 弧焊电源特性，符合电弧燃烧的要求时，稳定性好，反之则差；b 弧焊电源的种类。

直流焊接电源比交流弧焊电源的电弧稳定性好；c 弧焊电源的空载电压。

越高引弧越容易，电弧燃烧的稳定性越好，但空载电压过高时对焊工人身安全不利。

3）焊接电流：焊接电流大，电弧温度高，电弧燃烧越稳定；4）焊条涂层：焊条涂层中含电离电位较低的物质（如钾、钠、钙的氧化物）越多，气体电离程度越好，导电性越强，则电弧燃烧越稳定；5）电弧长度：电弧长度过短，容易造成短路；过长就会产生剧烈摆动，破坏焊接电弧稳定性，而且飞溅大；6）焊接表面状况、气流、电弧偏吹等：表面不清洁，气流，大风，电弧偏吹等都会降低电弧燃烧稳定性。

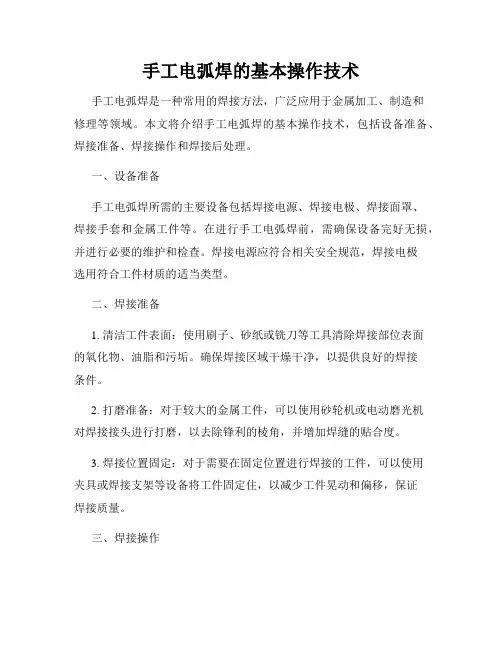

手工电弧焊的基本操作技术

手工电弧焊的基本操作技术手工电弧焊是一种常用的焊接方法，广泛应用于金属加工、制造和修理等领域。

本文将介绍手工电弧焊的基本操作技术，包括设备准备、焊接准备、焊接操作和焊接后处理。

一、设备准备手工电弧焊所需的主要设备包括焊接电源、焊接电极、焊接面罩、焊接手套和金属工件等。

在进行手工电弧焊前，需确保设备完好无损，并进行必要的维护和检查。

焊接电源应符合相关安全规范，焊接电极选用符合工件材质的适当类型。

二、焊接准备1. 清洁工件表面：使用刷子、砂纸或铣刀等工具清除焊接部位表面的氧化物、油脂和污垢。

确保焊接区域干燥干净，以提供良好的焊接条件。

2. 打磨准备：对于较大的金属工件，可以使用砂轮机或电动磨光机对焊接接头进行打磨，以去除锋利的棱角，并增加焊缝的贴合度。

3. 焊接位置固定：对于需要在固定位置进行焊接的工件，可以使用夹具或焊接支架等设备将工件固定住，以减少工件晃动和偏移，保证焊接质量。

三、焊接操作1. 电弧点火：戴好焊接面罩和焊接手套后，将电极的一端紧紧地握着，然后将其另一端放在工件上并迅速拉开，产生电弧点火。

2. 焊接姿势：保持稳定的焊接姿势，双手握紧电极，适度向前倾斜身体，使焊接手与焊接位置保持一定角度。

合适的姿势能提高焊接质量并减少疲劳。

3. 焊接速度和角度：焊接速度要适中，过快会导致焊点不牢固，过慢则易造成熔渣嵌入。

焊接角度也需合理掌握，倾斜度过大或过小都会影响焊缝质量。

4. 焊接顺序：对于较大的工件，应按照预定顺序进行焊接，以保证焊接的均匀性和一致性。

四、焊接后处理1. 清除熔渣：焊接完毕后，应及时清除焊接接头周围的熔渣。

可使用锤子轻轻敲击焊缝，使熔渣脱落。

2. 表面处理：对于需要外观精美的焊接接头，可进行打磨和抛光处理，使焊缝与工件表面平滑一致。

3. 检查焊接质量：使用斜视镜或其他检测工具检查焊接缺陷，如气孔、裂纹等。

对于不合格的焊接，应及时进行修补或重焊。

总结：手工电弧焊作为一种常用的焊接方法，其基本操作技术对焊接质量至关重要。

手工电弧焊基本操作要求、安全操作及注意事项

手工电弧焊基本操作要求、安全操作及注意事项一、基本操作要求1.引弧：引弧方法有两种，分别是划擦法和直击法。

①划擦法是将焊条末端对准焊缝，手腕扭转一下，使焊条端部在焊件表面上轻轻划擦，然后扭平手腕，并将焊条提起3~4mm。

当电弧引燃后，便将弧长保持在与焊条直径相适应的范围内；②直击法是将焊条末端对准焊缝，手腕下降，轻轻碰一下焊件，随后即将焊条提起3~4mm。

待电弧产生后，迅速放平手腕，并使弧长保持在与该焊条直径相适应的范围内。

2.运条：电弧引燃后，为保证焊缝质量并有良好的成形，焊条要有三个基本方向的运动：①为维持所要求的电弧长度，焊条须朝熔池方向逐渐送进；②为获得一定宽度的焊缝，焊条须作横向摆动；③为使熔池金属形成焊缝，焊条须沿焊接方向移动。

3.收弧：焊接结束时，如果突然熄弧，则会在焊缝末端形成凹陷的弧坑，这会减弱焊缝接头强度和产生应力集中，从而导致弧坑裂纹。

因而必须采用适宜收弧方法将弧坑填满。

常用的收弧方法有：①划圈收弧法：当电弧移至焊缝终端时，焊条端部作圆圈运动，直至填满弧坑后再熄弧；②回焊收弧法：当电弧移至焊缝收尾处时稍事停顿，接着回焊一小段后再断弧；③反复熄弧-收弧法：当电弧移至焊缝终端时，作多次熄弧和引弧动作，知道弧坑填满为止。

二、操作前的准备在开始操作手工电弧焊之前，需要确保以下事项：1.检查电源线、引出线及各接线点是否完好无损，无裸露的电线。

2.确保工作区域整洁，无易燃、易爆和腐蚀性物品。

3.确保操作人具备必要的防护设备，例如焊接面罩、手套、防护鞋等。

三、操作过程中的注意事项在操作过程中，需要注意以下几点：1.调节电流时要缓慢，避免突然增大或减小电流，以免损坏电焊机或引发事故。

2.在焊接过程中，非必要情况下，不要让身体任何部位接触到工件、电线或其它导电体，避免触电或烫伤。

3.在焊接中，不要随意调节电流，必须在停焊时再调节焊机电流。

4.在潮湿地带工作时，一定要站在绝缘物品上并穿好绝缘鞋，防止触电。

焊条电弧焊基本操作技术 PPT课件

单面焊双面成形，按照第一层打底焊时的操作手法不同，可分为连续施焊法（又称连弧焊法）和间断灭弧施焊法（又称断弧焊法）两种。
九．连弧焊（1）
连弧焊法在焊接过程中电弧连续燃烧，不熄灭，采取较小的坡口钝边间隙，选用较小的焊接电流，始终保持短弧连续施焊。连弧焊仅要求焊工保持平稳和均匀的运条，操作手法没有较大变化，容易掌握。焊缝背面成形比较细密、整齐，能够保证焊缝内部质量要求，但如果操作不当，焊缝背面易造成未焊透或未熔合现象。
七单面焊双面成形操作技术
焊接锅炉及压力容器等结构时，有时要求焊接接头完全焊透，以满足受压部件的质量和性能要求。但由于构件尺寸和形状的限制，如小直径容器，管道在里面无法施焊，只能在容器外侧进行焊接。如果在外侧采用常规的单面焊法，里面会焊不透，存在咬边和焊瘤等缺陷。不能满足焊接质量的要求
七单面焊双面成形操作技术（1）
单面焊双面成形操作技术是采用普通焊条，以特殊的操作方法，在坡口背面没有任何辅助措施的条件下在坡口的正面进行焊接，焊后保证坡口的正、反两面都能得到均匀整齐、成形良好、符合质量要求的焊缝的焊接操作方法。它是手工电弧焊中难度较大的一种操作技术。适用于无法从背面清除焊跟并重新进行焊接的重要焊件。
三、焊缝的起头
• 焊缝的起头是指刚开始焊接处的焊缝。这部分焊缝的余高容易增高，这是由于开始焊接时工件温度较低，引弧后不能迅速使这部分金属温度升高，因此熔深较浅，余高较大。为减少或避免这种情况，可在引燃电弧后先将电弧稍微拉长些，对焊件进行必要的预热，然后适当压低电弧转入正常焊接。
四、焊缝的收尾—1
九．断弧焊（2）
断弧焊法在焊接过程中，通过电弧反复交替燃烧与熄灭并控制熄弧时间，从而控制熔池的温度、形状和位置，以获得良好的背面成形和内部质量。断弧焊采取的坡口钝边间隙比连弧焊稍大，选用的焊接电流范围也较宽，使电弧具有足够的穿透能力。在进行薄板、小直径管焊接和实际产品装配间隙变化较大的条件下，采用断弧焊法施焊更显得灵活和适用。由于断弧焊操作手法变化较大，掌握起来有一定难度，要求焊工具有较熟练的操作技术。

电焊工基本操作技能

电焊工基本操作技能一、什么是焊接？通过加热或加压，或二者并用,并且用或不用填充材料，使焊件达到原子结合的一种加工工艺方法叫焊接。

各种同类或不同类的金属、非金属（塑料、石墨、陶瓷、玻璃等）可以焊接,金属与非金属也可以焊接。

而金属焊接在现代工业中具有重要的实际意义，因此狭义的讲，焊接通常就是指金属材料的焊接。

焊接技术起始于19世纪末、20世纪初。

二、手工电弧焊设备（一）电流种类及其对电弧燃烧稳定性的影响1、电流种类生产用电流可分为直流电、单相交流电和三相交流电三种。

手工电弧焊时，电焊机是电源，它的输出电流供电弧燃烧.而电弧本身又是作为电源的一个负载,因此电源的种类对电弧的稳定燃烧起着重大的影响.用直流电源作焊接电源时,其输出的直流电源总是从一极流向另一极，电弧电压也维持恒定，所以电弧可以持续燃烧，比较稳定。

当采用交流电源时，其电源电压是交变的，电流方向也不断改变，电弧相应地不断地发生瞬时熄灭、然后重新引弧和再次稳定燃烧的过程(每秒钟要经历100次这样的过程).这个过程是电弧自动重复进行的。

因此，当采用交流弧焊电源时,其电弧燃烧的稳定性不如采用直流弧焊的电源时好。

但是，由于焊接技术的发展，焊条药皮成分的不断改进和焊机性能的不断提高，交流电源的电弧在一定条件下也能稳定的燃烧,得到满意的焊接质量.此外,由于交流电源设备简单、成本低、维修容易、磁偏吹影响小，所以交流弧焊电源仍得到广泛的应用。

目前，在手弧焊生产中，除了某些焊条有特定要求,必须采用直流电源外，皆可用交流电源进行焊接。

(二）对弧焊电源的要求电弧能否稳定燃烧，是保证获得优质焊接接头的主要因素之一。

决定电弧稳定燃烧的诸因素中，首要的因素是弧焊电源.为了使电弧稳定燃烧,对弧焊电源有以下基本要求。

1、适当的空载电压目前我国生产的直流弧焊机,其空载电压大多在40—-90V之间，交流弧焊机的空载电压多在60——85V之间。

实践证明，交流弧焊机的空载电压低于65V时,常常会给焊接过程造成困难。

2024年手工电弧焊操作规程

2024年手工电弧焊操作规程
手工电弧焊操作规程通常包括以下内容：
1. 安全注意事项：包括佩戴个人防护装备、避免火灾和爆炸、维护设备安全等。

2. 焊接设备的操作方法：包括焊机的开启和关闭、电流和电压的调整、电极的安装和更换等。

3. 焊接准备工作：包括工件的表面处理、清洁和固定、确定焊接位置和角度等。

4. 焊接技术要点：包括焊接电流和电压的选择、焊接材料（电极和工件）的选择、焊接速度和间隙的控制等。

5. 焊接质量要求：包括焊接缺陷的类型和层次、尺寸和几何形状的限制、焊缝的强度和密封性等。

6. 焊接操作注意事项：包括焊接姿势姿态的正确性、焊接速度和焊缝形状的控制、焊接过程中的保护和冷却等。

7. 焊接后处理：包括焊缝的清理和修整、焊接残留物的去除、焊接质量检验和评定等。

请注意，具体的手工电弧焊操作规程可能会因不同的国家、行业和焊接项目而有所不同。

如果您需要特定的操作规程，请咨询相关专业人士或使用您所在地区的相关标准或法规作为参考。

第 1 页共 1 页。

电焊机工作原理简介手工电弧焊的基本原理和操作技巧

电焊机工作原理简介手工电弧焊的基本原理和操作技巧电焊机是一种常用的焊接工具，是通过电流产生弧光，将金属材料连接在一起的装置。

它的工作原理是利用电流经过导体时会产生高温的现象，从而使金属材料熔化并连接在一起。

本文将介绍电焊机的工作原理以及手工电弧焊的基本原理和操作技巧。

一、电焊机的工作原理电焊机通过将低电压高电流的电源输入到两个导体之间，通过形成弧光将导体熔化并连接在一起。

电焊机主要由以下几个部分组成：1. 电源：电源是电焊机工作的核心部分，它通过将交流电转换为直流电，并提供所需的电流和电压。

2. 变压器：变压器负责将输入的电压变换为适合焊接的电压，通常为低电压高电流的输出。

3. 整流器：整流器将交流电转换为直流电，并提供稳定的电流输出。

4. 电焊枪：电焊枪是连接电源和焊接件的导电工具，通过电焊枪将电流传送到焊接点。

5. 焊接电弧：通过电焊枪形成的电弧是焊接的主要工具，电弧产生高温，使金属熔化。

二、手工电弧焊的基本原理手工电弧焊是一种常见的焊接方法，它通过利用电弧的高温来将金属材料连接在一起。

其基本原理可以概括为以下几点：1. 电弧的产生：在两个导体之间产生电弧需要满足三个条件：足够的电压、导电工件之间的间隙和电源的电流能力。

当导电工件之间的间隙减小到一定程度时，电流就会通过间隙产生电弧，在电弧产生的瞬间，高温会熔化导电工件。

2. 熔化和焊接：电弧产生后，高温会导致导电工件的局部熔化，然后熔化的金属会通过表面张力形成润行珠，填充焊缝，并与另一段导电工件连接在一起。

3. 要求与技巧：手工电弧焊需要一定的技巧和经验，焊工需要掌握合适的角度、电流和速度，保持稳定的手的姿势，并将电焊枪与焊接材料保持一定的距离。

三、手工电弧焊的操作技巧手工电弧焊需要掌握一定的操作技巧，以保证焊接的质量和效果。

以下是一些常用的操作技巧：1. 电弧启动：焊工需要通过正常触点方式或短接方式启动电弧。

在正确的角度和距离下，将电焊枪接触到焊接材料，然后快速推开，形成电弧。

简述手工焊条电弧焊的基本操作技术

简述手工焊条电弧焊的基本操作技术下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!手工焊条电弧焊是一种常见且重要的焊接工艺，广泛应用于金属加工、制造业等领域。

电弧焊基本操作工艺

浅谈电弧焊的基本操作工艺中图分类号： tg444 文献标识码： a 文章编号：焊接就是通过加热和加压的方法，使两个分离的物体之间借助于内部原子之间的扩散与结合作用，使其连接成一个整体的工艺过程。

焊接包括：熔化焊、压力焊、钎焊。

一、焊条的选择根据国家标准规定，焊条分为九类：低碳钢和低合金高强度钢焊条、钼和铬钼耐热钢焊条、不锈钢焊条、堆焊焊条、低温钢焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条等。

l焊条由焊条芯和药皮两部分组成。

焊条芯起导电和填充焊缝金属的作用，为了保证焊缝质量，对焊芯金属的各合金元素的含量分别有一定限制，以保证焊缝的性能不低于焊件金属，焊条芯的钢材经过特殊冶炼。

焊条药皮主要作用是：提高焊接电弧的稳定性，防止空气对熔化金属的有害作用，保证焊缝金属的脱氧和加入合金元素，以提高焊缝金属的机械性能。

2根据焊条药皮熔化后的熔渣特性，又可分为酸性焊条和碱性焊条两类。

适用于一般低碳钢和强度较低的普通低合金钢的焊接。

碱性焊条又称低氢焊条，主要用于重要结构如压力容器、合金结构钢等的焊接。

3焊接电流与电弧：由直流电源产生的电弧叫直流电弧，焊接电弧包括阴极区、弧柱和阳极区三部分，这种把阳极接在焊件上，阴极连在焊条上，使电弧中的热量大部分集中在焊件上的连接形式叫做正接法，它可加快焊件的熔化速度，多用于厚的焊件。

二、焊接应遵循的安全操作规程l金属焊接作业人员，必须经专业安全技术培训，取得劳动安全监察管理部门颁发的“特种作业操作证”方可上岗独立操作。

操作前，应先检查焊机和工具、焊钳和焊接的绝缘、焊机外壳保护接地和焊机的各接线点等，确认安全合格方可作业。

操作时，应穿电焊工作服、绝缘鞋、电焊手套、防护面罩等安全防护用品。

电焊周围10米范围内不得堆放易燃、易爆物品。

2雨、雪、风力六级及以上的天气不得露天作业，雨、雪后应清除积水、积雪后方可作业。

焊接曾存储过易燃、易爆物品的容器时，应根据介质进行多次置换和清洗，并打开所有孔口，经检验确认安全后方可施焊。

手工电弧焊操作

手工电弧焊操作（1）焊接接头与开坡口焊接前，要根据焊件厚度、结构形式和对强度的要求等，选择焊接接头形式。

常用的接头形式有对接、搭接、角接和T字接等。

开坡口：由于电弧熔化金属的深度，一般为3～4毫米，所以在焊件比较厚时，必须把焊件接口处去掉一部分金属才能焊透，称为开坡口。

（2）焊缝形式焊缝按空间位置可分为平焊缝、立焊缝、横焊缝及仰焊缝等四种形式。

其中平焊应用最为普遍，焊接时液体金属不会外流，容易操作，焊缝质量容易保证；而立焊和仰焊正好相反，在实践中较少应用。

（3）操作技术①引弧。

引弧时，首先将焊条与工件接触造成短路，然后提起2～4毫米，使焊条与工件之间形成电弧。

引弧有两种方法：直提法和擦划法。

②运条。

电弧引燃后，焊条末端要有三个基本动作，即沿焊条中心线均匀地向下送进，以维持电弧长度；沿焊接方向移动，以形成焊缝；作横向摆动，以获得较宽的焊缝。

运条方法有多种：直线形运条法和多层多道焊。

用此法焊接时，由于焊条不摆动，电弧较稳定，所以能获得较大的熔深，但焊缝宽度较窄。

一般用于不开坡口的对接平焊、多层焊的第一层焊缝往复直线运条法此法的特点是焊接速度较快、焊缝窄、散热快，所以适用于薄板和接头间隙较大的多层焊的第一层焊缝的焊接。

锯齿形运条法此法是将焊条末端作锯齿形连续摆动，并在焊缝两侧稍停片刻以防止产生咬口。

这种方法多用于较厚钢板的焊接，如平焊、仰焊和立焊的对接焊缝以及填角焊缝等。

由于这种方法操作容易，所以在实际生产中应用较广。

月牙形运条法此法是将焊条末端沿焊接方向作月牙形的左右摇动，同时要在焊缝两侧边作片刻的停留，以保证焊缝两侧有足够的熔深，并防止产生咬口。

其应用范围基本上与锯齿形运条法相同。

三角形运条法此法是将焊条末端作连续三角形运动并不断向前移动。

可分正三角形运条法和斜三角形运条法。

正三角形运条法适用于开有坡回的立焊和填角立焊，其特点是一次能焊成较厚的焊缝截面；斜三角形运条法适用于平、仰位置的填角焊缝和横向位置的坡门焊缝。

焊条电弧焊基本操作技术PPT课件.ppt

引弧时，如果发生焊条和焊件粘在一起时，只要将焊条左右摇动儿几下，就可脱离焊件，如果这时还不能脱离焊件，就应立即将焊钳放松，使焊接回路断开，待焊条稍冷后再拆下。如果焊条粘住焊件的时间过长，则因过大的短路电流可能使电焊机烧坏，所以引弧时，手腕动作必须灵活和准确，而且要选择好引弧起始点的位置。
（3）焊条的横向摆动
• 横向摆动的作用是为获得一定宽度的焊缝，并保证焊缝两侧熔合良好。其摆动幅度应根据焊缝宽度与焊条直径决定。横向摆动力求均匀一致，才能获得宽度整齐的焊缝。正常的焊缝宽度一般不超过焊条直径的2～5倍。
2．运条方法运条的方法很多，选用时应根据接头的形式、装配间隙、焊缝的空间位置、焊条直径与性能、焊接电流及焊工技术水平等方面而定。
六定位焊与定位焊缝
焊前为固定焊件的相对位置进行的焊接操作叫定位焊，俗称点固焊。定位焊形成的短小而断续的焊缝叫定位焊缝。通常定位焊缝都比较短小，焊接过程中都不去掉，而成为正式焊缝的一部分保留在焊缝中，因此定位焊缝的质量好坏、位置、长度和高度等是否合适，将直接影响正式焊缝的质量及焊件的变形。生产中发生的一些重大质量事故，如结构变形大．出现未焊透及裂纹等缺陷，往往是定位焊不合格造成的，因此对定位焊必须引起足够的重视。
焊条电弧焊基本操作
一、引弧
电弧焊开始时，引燃焊接电弧的过程叫引弧。引弧的方法包括以下两类，即：
1．不接触引弧利用高频高压使电极末端与工件间的气体导电产生电弧。
2．接触引弧先使电极与工件短路，再拉开电极引燃电弧。这是手工电弧焊时最常用的引弧方法，根据操作手法不同又可分为：
(1)直击法焊条向焊件表面敲击，当焊条与焊件表面轻轻一碰，便迅速提起焊条，并保持一定距离，使电弧引燃。

《手工电弧焊技术》课件

使用合格的焊接面罩、口罩、手套等个人防护用品，定期检查焊接设备，确保其正常运行，避免有害气体和烟尘的泄漏。
有害气体的危害
焊接过程中会产生一氧化碳、氮氧化物、臭氧等有害气体，长期吸入会对人体健康造成严重危害，如中毒、呼吸道疾病等。
焊接设备的维护与保养
01
02
03
定期检查
对焊接设备进行定期检查，确保其正常运行，及时发现并解决设备故障。
结构件的手工电弧焊接
总结词
结构件焊接是指对各种钢结构、桥梁、建筑等结构进行连接和固定的焊接。
详细描述
在结构件的手工电弧焊接中，焊工需要具备较高的技术水平和丰富的实践经验。他们需要根据结构件的材质、尺寸和设计要求，制定合理的焊接工艺和顺序，以确保结构的安全性和稳定性。同时，焊工还需要注意焊接变形和应力的控制，以及焊缝的质量检测和返修工作。
手工电弧焊技术的应用领域
01
02
03
04
建筑行业
用于钢结构、钢筋混凝土等结构的焊接。
机械制造业
用于各种机械零件的焊接，如压力容器、管道等。
船舶制造业
用于船体结构的焊接，如船壳、甲板等。
汽车制造业
用于汽车车身、底盘等部件的焊接。
02
手工电弧焊的设备与工具
电焊机பைடு நூலகம்
01
电焊机是手工电弧焊技术的核心设备，提供焊接所需的电源。
《手工电弧焊技术》 PPT课件
• 手工电弧焊技术简介 • 手工电弧焊的设备与工具 • 手工电弧焊的基本操作技巧 • 手工电弧焊的安全与环保 • 手工电弧焊的实践应用案例 • 手工电弧焊的未来发展与展望
目录
01
手工电弧焊技术简介

三种焊接技术——手工电弧焊、气焊、手工氩弧焊

焊接，就是通过加热、加压或两者并用，用（或不用）填充材料，使焊件达到原子结合的一种加工方法。

下面介绍三种焊接方式：手工电弧焊、气焊、手工氩弧焊。

一、手工电弧焊手工电弧焊的焊接过程是从引弧开始的，引弧方法有擦划法引弧和直击法引弧。

擦划法引弧是先将焊条前端对准焊件，然后将手腕扭转，使焊条在焊件表面轻微划一下，焊条提起2-4mm，即在空气中产生电弧，后将电弧长度保持在焊条直径允许的范围。

而直击法引弧是将手腕下弯，焊条轻微碰一下焊件。

当电弧引燃后，焊条可有三个运动轨迹：一是朝熔池方向的运动：焊条沿焊条轴方向前进，其送进速度等于焊条的熔化速度，电弧长度应保持在2-4mm 的范围内不变。

要注意，送进速度比熔化速度慢或快，焊接都会中止。

二是沿焊接方向移动。

三是横向摆动。

正常的焊缝宽度一般是焊条直径的2.5-3倍。

两种基本的运条方法：直线形运条法：焊接时保持一定的电弧长度，沿焊接方向作不摆动的前移。

这样，电弧较稳定，能获得较大的熔深，但焊缝较窄。

画圆圈形运条法：将焊条末端作连续圆圈形运动，并不断向前移动。

分正圈形和斜圈形两种。

正圈形运条法适用于焊接较厚焊件的平焊缝，优点是能使熔化金属有足够高的温度，使熔解在熔池中的氧、氮等气体有机会析出，同时便于熔渣上浮；斜圈形运条法适用于平、仰位置的T形和对接横焊，特点是有利于控制熔化金属避免产生下淌现象，有助于焊缝成形。

焊道的收尾（收弧）动作不恰当，有可能会在焊缝的收尾处形成低于基本金属的弧坑（火口）。

这将削弱其强度，容易出现裂缝。

常见的收弧方法有：划圆圈收尾法：适用于厚板焊接，对于薄板则有烧穿的危险。

反复断弧收尾法：当焊接到终点时，在弧坑作数次反复熄弧—引弧，直到填满弧坑为止。

此法适用于薄板焊接，但碱性焊条不宜用此法。

回焊收尾法：当焊接到终点时，不熄弧而适当改变焊条角度，向反方向移动一下，然后拉断电弧,碱性焊条宜用此法。

二、气焊气焊时有时会发生气体火焰进入喷嘴内逆向燃烧的现象，这种现象称为回火。

手工电弧焊工艺

在焊接的高温情况下会发生H20=2[H]+[O]反应，产生H2气
孔和CO气孔）；
（3）选择焊接方法和焊接设备要根据焊件的情况，
母材为厚度为8mm的16Mn钢，所以为了保证焊透，需要
采用热量较为集中的方法焊接。采用手工电弧焊进行焊接，
应先打底焊，再盖面焊。手弧焊设备选用WS7-400手工焊
焊机，采用直流反接。
3．焊缝收尾
焊缝收尾时，为了不出现尾坑，焊条应停止向前移动，而采用划圈收尾法或反复断弧法等自下而上地慢慢拉断电弧，以保证焊缝尾部成形良好。
(1) 划圈收尾法---焊条移至焊道的终点时，利用手腕的动作做圆圈运动，直到填满弧坑再拉断电弧。该方法适用于厚板焊接，用于薄板焊接会有烧穿危险。
(2) 反复断弧法---焊条移至焊道终点时，在弧坑处反复熄弧、引弧数次，直到填满弧坑为止。该方法适用于薄板及大电流焊接，但不适用于碱性焊条，否则会产生气孔。 (3)转移收尾法---焊条移到焊缝终点时，在弧坑处稍作停留，将电弧慢慢拉长，引到焊缝边缘的母材坡口内。适用于碱性焊条，在焊条的更换，临时停弧时常用。
焊缝名称焊缝横截面形状
I形焊缝
符号
焊缝名称
焊缝横截面形状符号
V形焊缝
带钝边的V形焊缝
单边V形焊缝
焊缝名称
焊缝横截面形状符号
带钝边的单边V 形焊缝
带钝边的U形焊缝
封底焊缝
焊缝名称
焊缝横截面形状符号角焊缝 Nhomakorabea塞焊缝或槽焊缝焊缝
喇叭形焊缝
焊缝名称点焊缝
焊缝横截面形状符号
缝焊缝
2、辅助符号
1）根据箭头的指引方向了解焊缝在焊件上的位置。 2）看图样上焊件的结构形式（即组焊焊件的相对

手工电弧焊焊接操作要点

手工电弧焊焊接操作要点摘要：手工电弧焊虽然是最早的焊接工艺方法，但因其设备简单，对作业环境要求极低，仍然一直是焊接制造中应用较为广泛的焊接工艺方法。

但也因其自动化低，现操作工人对其熟练掌握的却越来越少，本文主要对手工电弧焊操作要点进行建设以供参考。

关键词：手工电弧焊；操作要点引言焊接作业主要包括焊接前检查准备，焊接过程中操作作业，焊接后检查处理。

1 引弧引弧电弧焊开始时，引燃焊接电弧的过程称为引弧。

引弧的方法包括以下两类：1）不接触引弧是指利用高频电压使电极末端与焊件间的气体导电产生电弧。

焊条电弧焊很少采用这种方法。

2）接触引弧引弧时先使电极与焊件短路，再拉开电极引燃电弧。

根据操作手法不同又可分为敲击法和划檫法两种。

敲击法：使焊条与焊件表面垂直地接触，当焊条的末端与焊件的表面轻轻一碰，便迅速提起焊条并保持一定的距离，立即引燃了电弧。

操作时焊工必须掌握好手腕上下动作的时间和距离。

划擦法：先将焊条末端对准焊件，然后将焊条在焊件表面划擦一下，当电弧引然后趁金属还没有开始大量熔化的一瞬间，立即使焊条末端与被焊表面的距离维持在2 --- 4mm的距离，电弧就能稳定地燃烧。

如果发生焊条和焊件粘在一起时，只要将焊条左右摇动几下，就可脱离焊件，如果这时还不能脱离焊件，就应立即将焊钳放松，使焊接回路断开，待焊条稍冷后再拆下。

3）应用：由于引弧端温度较低，熔深较浅，易产生未焊透。

酸性焊条接引弧时可稍将电弧拉长，对坡口根部进行预热，然后压低电弧进行正常焊接。

碱性焊条则由于药皮特性对根部熔透有利，不需采用酸性焊条的引弧方式，但不要直接引弧，应在坡口前端一距离引弧后，迅速拉回起焊端，并压低电弧进行焊接。

2 运条运条焊接过程中，焊条相对焊缝所做的各种动作的总称为运条。

运条包括沿焊条轴线的送进、没焊缝轴线方向纵向移动和横向摆动三个动作。

1）运条的基本动作。

焊条沿轴线向熔池方向送进使焊条熔化后，能继续保持电弧的长度不变，因此要求焊条向熔池方向送进的速度与焊条熔化的速度相等。

手工电弧焊操作流程

综合维修车间培训教材（一）手工电弧焊操作教程综合维修车间二〇一六年一月手工电弧焊操作流程电弧焊是熔化焊中最基本的焊接方法，它也是在各种焊接方法中应用最普遍的焊接方法，其中最简单最常见的是用手工操作电焊条进行焊接的电弧焊，称为手工电弧焊，简称手弧焊。

手弧焊的设备简单，操作方便灵活，适应性强。

它适用于厚度2mm以上的各种金属材料和各种形状结构的焊接，尤其适于结构形状复杂、焊缝短或弯曲的焊件和各种不同空间位置的焊缝焊接。

手弧焊的主要缺点是焊接质量不够稳定，生产效率较低，对操作者的技术水平要求较高。

手弧焊的焊接过程：首先将电焊机的输出端两极分别与焊件和焊钳连接，如图5-4所示。

再用焊钳夹持电焊条。

焊接时在焊条与焊件之间引出电弧，高温电弧将焊条端头与焊件局部熔化而形成熔池。

然后，熔池迅速冷却、凝固形成焊缝，使分离的两块焊件牢固地连接成一整体。

焊条的药皮熔化后形成熔渣覆盖在熔池上，熔渣冷却后形成渣壳对焊缝起保护作用上。

最后将渣壳清除掉，接头的焊接工作就此完成。

图5-4 手工电弧焊示意图手弧焊设备手弧焊的主要设备是弧焊机，俗称为电焊机或焊机。

电焊机是焊接电弧的电源。

现介绍国内广泛使用的弧焊机，如图5-5所示。

1、BX3—300型交流弧焊机图5-5交流弧焊机2、直流弧焊机直流弧焊机供给焊接用直流电的电源设备，如图5-6所示。

其输出端有固定的正负之分。

由于电流方向不随时间的变化而变化，因此电弧燃烧稳定，运行使用可靠，有利于掌握和提高焊接质量。

使用直流弧焊机时，其输出端有固定的极性，即有确定的正极和负极，因此焊接导线的连接有两种接法，如图5-7所示。

1)正接法焊件接直流弧焊机的正极，电焊条接负极；2)反接法焊件接直流弧焊机的负极，电焊条接正极。

导线的连接方式不同，其焊接的效果会有差别，在生产中可根据焊条的性质或焊件所需热量情况来选用不同的接法。

在使用酸性焊条时：焊接较厚的钢板采用正接法，因局部加热熔化所需的热量比较多，而电弧阳极区的温度高于阴极区的温度，可加快母材的熔化，以增加熔深，保证焊缝根部熔透；焊接较薄的钢板或对铸铁、高碳钢及有色合金等材料的焊接，则采用反接法，因不需要强烈的加热，以防烧穿薄钢板。

电焊工基本操作技能

电焊工基本操作技能一、什么是焊接通过加热或加压，或二者并用，并且用或不用填充材料，使焊件达到原子结合的一种加工工艺方法叫焊接。

各种同类或不同类的金属、非金属（塑料、石墨、陶瓷、玻璃等）可以焊接，金属与非金属也可以焊接。

而金属焊接在现代工业中具有重要的实际意义，因此狭义的讲，焊接通常就是指金属材料的焊接。

焊接技术起始于19世纪末、20世纪初。

二、手工电弧焊设备（一）电流种类及其对电弧燃烧稳定性的影响1、电流种类生产用电流可分为直流电、单相交流电和三相交流电三种。

手工电弧焊时，电焊机是电源，它的输出电流供电弧燃烧。

而电弧本身又是作为电源的一个负载，因此电源的种类对电弧的稳定燃烧起着重大的影响。

用直流电源作焊接电源时，其输出的直流电源总是从一极流向另一极，电弧电压也维持恒定，所以电弧可以持续燃烧，比较稳定。

当采用交流电源时，其电源电压是交变的，电流方向也不断改变，电弧相应地不断地发生瞬时熄灭、然后重新引弧和再次稳定燃烧的过程（每秒钟要经历100次这样的过程）。

这个过程是电弧自动重复进行的。

因此，当采用交流弧焊电源时，其电弧燃烧的稳定性不如采用直流弧焊的电源时好。

但是，由于焊接技术的发展，焊条药皮成分的不断改进和焊机性能的不断提高，交流电源的电弧在一定条件下也能稳定的燃烧，得到满意的焊接质量。

此外，由于交流电源设备简单、成本低、维修容易、磁偏吹影响小，所以交流弧焊电源仍得到广泛的应用。

目前，在手弧焊生产中，除了某些焊条有特定要求，必须采用直流电源外，皆可用交流电源进行焊接。

（二）对弧焊电源的要求电弧能否稳定燃烧，是保证获得优质焊接接头的主要因素之一。

决定电弧稳定燃烧的诸因素中，首要的因素是弧焊电源。

为了使电弧稳定燃烧，对弧焊电源有以下基本要求。

1、适当的空载电压目前我国生产的直流弧焊机，其空载电压大多在40——90V之间，交流弧焊机的空载电压多在60——85V之间。

实践证明，交流弧焊机的空载电压低于65V时，常常会给焊接过程造成困难。
