设计师图纸审核规范一、制度目的及试用范围1、制度目的：为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。
2、适用范围：本制度适用于元洲北京公司各运营部设计师制图规范性的管理。
二、负责部门1、本制度由研发中心制定，工程部负责执行，相关部门配合执行。
三、制度内容3.1 图纸内容要求3.1.1方案图设计要求序号图纸名称图纸要求1 平面布置图注明图内设计的各种物件与建筑之间的尺寸，物件自身的尺寸。
所注尺寸之和应与总图纸尺寸相符。
2 天花平面图注明天花内灯具位置布置尺寸，天花变化部位尺寸。
3 主要剖面图要按建筑标高绘制装修剖面图，注明所剖部分尺寸，尺寸总合与整体建筑标高相符。
4 主要立面图图中注明所设计内容、形式的主要尺寸。
5 主要部位效果图6 家装工程设计方案附室内空气污染控制达标预评价计算书。
7提供材料样品（1）电气设备及灯具选用应有规格、型号。
（2）选用的厨房设备、卫生洁具8 图纸及材料装订以上图纸用公司统一的封面及图纸样式装订成册3.1.2施工图设计要求序号说明要求1 图纸封面元洲统一图纸封面2 图纸目录图纸目录必须标有正投影图的图号、图名、图幅、备注。
图号是按图纸编排顺序，从施工设计说明及要求规范开始编号。
3施工图设计说明及要求规范1.设计范围：工程项目名称、户型、地点等。
2.设计说明：包括设计定位、风格、概念、元素。
以便让业主明确装修的主方向。
3.图纸说明：4.设计要求及相应规范：根据设计内容寻找相应的国家规范要求进行说明并严格执行。
具体内容如下：防火（1）室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求。
（2）装饰材料应使用耐燃或不燃材质，木制品必须涂刷防火涂料。
（3）电气设计必须注意防火，天花及物件内的电气配件注明防火的外护材料。
室内环保设计（1）必须满足建设部颁发的《民用建筑室内环境污染控制规范》的要求。
图纸设计管理制度
一、智能化设计图纸审核制度为了确保工程项目的图纸设计质量，在设计图纸完成后，严格遵守公司设计图纸和技术文件的设计质量评审制度，坚持三级审核制度，由图纸设计师自审自查、设计组长二次审核、项目经理和总工三级审核，确保每个项目图纸设计质量。
评审过程中应做好图纸审核记录单，确保内审过程中的差、错、漏等问题和错误均已调整。
第一条、各设计人员对完成的图纸依据公司《图纸内审要点》进行图纸自检、自查，审核图纸编号、图纸目录、设计说明、系统图、平面图、大样图等出现的差、错、漏等问题。
并结合本工程前期沟通的过程资料，如最新国标规范、、当地地标、当地技防要求、甲方设计任务书、智能化建议配置表、设计汇报方案、会议纪要、甲方集采产品设计要求等等进行与图纸的复核，检查是否有错漏碰缺等现象，并及时更正，做好记录。
自检、自查审核完毕后，提交组长自审图纸及自审审查记录表；第二条、设计组长对自审图纸进行二次审核，对复核已完成的自审图纸中差、错、漏等问题进行记录，转给图纸设计师及时进行更正。
设计组长对图纸中涉及到与其他专业配合的部分及时进行沟通，如智能化图纸所需的控制室电量容量电气专业复核是否满足、增补智能化楼座管路预留预埋的提资甲方或电气设计院是否已变更下发、电梯随缆的预留是否满足智能化配置、室外景观和小市政是否会叠图需要智能化配合调整点位以及后期是否会有BIM单位介入调整桥架以及室外路由等内容，将所需新资料提交图纸设计师及时进行调整，确保智能化图纸满足指导招投标及施工需求；第三条、设计组长依据甲方需求及招标范围，调整设计说明界面划分范围，避免交叉界面漏项导致后期变更。
第四条、设计组长复核设计师已调整的二审图纸，并签署审核意见。
二审通过的图纸以及图纸审核意见表一并交由项目经理及总工进行三级审核。
第五条、未经项目经理和总工签署三级审核意见的图纸，不得发送甲方和提交出图计划。
项目经理和总工对图纸在设计过程中的技术支持的新技术、新工艺进行校核，确保设计成果已落位，满足设计方案阶段甲方确认的需求。
图纸制作规范及审核的规定
图名
定义
制作标准
错误及扣分方法
扣分
《原始平面勘测图》
（每个句号和分号为一项审核标准小项）
对原始居室结构进行实际测绘，明确记录、表现空间结构与各种具体尺寸的图。
门
是否有门还是门洞及标注门的开启方向；再标注原门洞的高；宽。
每漏填一处或一处错误
1
2、审核目的
记录由设计和使用需求带来的原始结构变化、充分的利用墙体的特性解决深化设计的需求。将不同材质的墙体结构、完整、不遗漏的绘制出来，可以在施工的前期、设计过程中提早预防不同材质墙体处理的工艺要求、有效控制后期工程隐患，
记录墙体拆除带来的、不可缺少的相关工程量。
四、《平面图》
1、以“地面”为主的平面图、图纸标准、审核规定（平面图盖含所有表示平面形式制作的图纸。在规定、规范、图纸要求的基础上，不影响图纸表达、清晰的情况下，可以按规范合并。没有备注合并的图纸不得合并。对于缺图及没有按范图标准去绘制的按少图扣分）
2
窗
分飘台窗；落地窗；窗台窗等，要由下到上的分别标注窗台；窗体；窗上梁的各个标高
洞
垭口；窗；门洞的详细尺寸和标高。
口
勘测建筑口和能够完成拆除而达到设计效果的墙体；并标注材质；尺寸等。
梁
现场所有梁体的标高；宽度。
净高
正确标注房间内地面到顶面的实际高度。
墙
承重墙与非承重墙的关系材质；尺寸，非承重墙和建筑洞、口、门、窗等不需填充。
二、《设备勘测图》及改造后设备勘测图（《设备布置改造图》）
1、图纸标准、审核规定（涉及到的相关项目、一切以现场照片为量房依据）
图名
定义
制作标准
装修设计图纸介绍及审核需知
装修设计图纸介绍及审核需知装修设计图纸介绍及审核需知一、各类装修主要图纸介绍主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。
装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。
1、原始建筑测量图什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。
因此，要重点把握原始建筑测量图!2、装修平面布局图装饰平面布局图中具备的内容十分之多。
其中应具备：墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸;各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等;室内、外地面标高、墙体厚度应注明;如有楼梯，标明平面位置的安排、上下方向示意及梯级计算;门的开启方向;活动家具布置及盆景、雕塑、工艺品等的配置。
3、天花吊顶布置图天花吊顶布置图是天花吊顶装修项目中最重要的图纸之一。
它要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。
4、地面材质图地面材质图，顾名思义是关于地面材质的任何内容的。
它标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。
5、配电系统图6、建筑改建平面图建筑改建平面图是根据设计方案将需要改动结构的墙体在图纸上标明的标识，比较常见的表示方法是在图纸上可以用虚线表示需要拆除的墙体，深色表示改建的墙体。
7、强弱电布置图强弱电布置图是关于居室内部所有强电和弱电的布置的。
房间里所有开关的`位置，及每个开关所控制的电器、灯源。
8、给水走向图给水走向图是关于厨房、卫生间等处的给排水线路的布置图、给水管道的管径尺寸、取水位置及高度、管线排布系统等是该图的重点。
装修工程图纸审核
装修工程图纸审核合同书甲方：（甲方名称）地址：（甲方地址）联系人：（甲方联系人）电话：（甲方电话）乙方：（乙方名称）地址：（乙方地址）联系人：（乙方联系人）电话：（乙方电话）鉴于甲方拟进行装修工程，并委托乙方进行图纸审核工作，双方本着互惠互利的原则，达成如下合作协议：一、任务内容1. 乙方应根据甲方提供的装修工程图纸，进行详细的审核工作。
包括但不限于图纸的合理性、准确性、建筑法规的合规性、安全性、美观性等方面的审核。
2. 乙方应在收到图纸后的三个工作日内完成审核，并及时向甲方提出意见和建议。
3. 审核完成后，乙方应将审核结果书面报告交付给甲方。
二、工作期限1. 本协议自双方签署之日起生效，有效期为一年。
2. 双方可协商续签。
若双方未能在协议到期前达成续签协议，本协议自动失效。
三、费用及支付方式1. 甲方应向乙方支付图纸审核费用，具体金额为每张图纸（A1纸）XX元。
2. 甲方应在收到乙方审核结果报告的七个工作日内支付审核费用。
3. 付款方式为银行转账，甲方将支付凭证发送至乙方指定的电子邮箱。
四、保密条款1. 双方应对在合作过程中涉及到的商业秘密和机密信息保密，未经对方书面许可，不得向任何第三方披露。
2. 未经对方书面许可，任何一方不得将另一方的商业秘密和机密信息用于其他商业目的。
五、违约责任1. 一方未履行本协议约定的义务，应向对方支付违约金，违约金金额为履行合同价款的30%。
2. 若一方连续违约三次或因严重违约导致合作无法继续进行，对方有权单方解除本协议，并有权要求违约方承担相应的法律责任。
六、适用法律和争议解决1. 本协议适用中华人民共和国法律。
2. 因本协议引起的或与本协议有关的任何争议，双方应协商解决；如协商不成，双方同意提交至乙方所在地的人民法院解决。
七、其他条款1. 本协议一式两份，甲方和乙方各执一份，具有同等法律效力。
2. 本协议经双方盖章后生效。
甲方：乙方：公司名称：公司名称：签字：签字：日期：日期：。

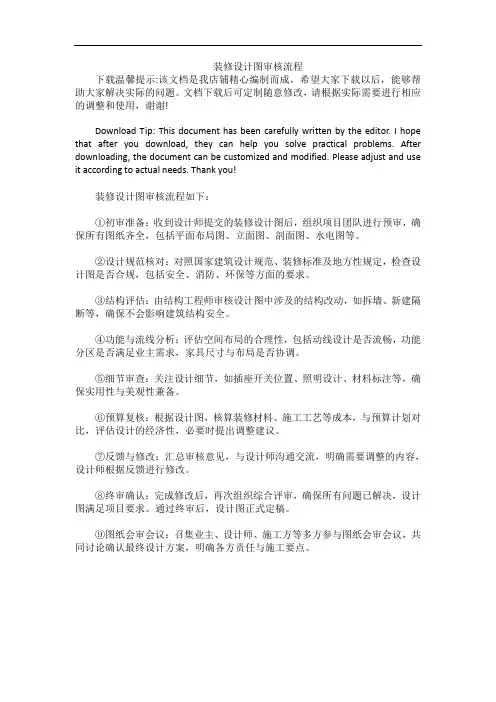

装修设计图审核流程

装修设计图审核流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!装修设计图审核流程如下：①初审准备：收到设计师提交的装修设计图后，组织项目团队进行预审，确保所有图纸齐全，包括平面布局图、立面图、剖面图、水电图等。
②设计规范核对：对照国家建筑设计规范、装修标准及地方性规定，检查设计图是否合规，包括安全、消防、环保等方面的要求。
③结构评估：由结构工程师审核设计图中涉及的结构改动，如拆墙、新建隔断等，确保不会影响建筑结构安全。
④功能与流线分析：评估空间布局的合理性，包括动线设计是否流畅，功能分区是否满足业主需求，家具尺寸与布局是否协调。
⑤细节审查：关注设计细节，如插座开关位置、照明设计、材料标注等，确保实用性与美观性兼备。
⑥预算复核：根据设计图，核算装修材料、施工工艺等成本，与预算计划对比，评估设计的经济性，必要时提出调整建议。
⑦反馈与修改：汇总审核意见，与设计师沟通交流，明确需要调整的内容，设计师根据反馈进行修改。
⑧终审确认：完成修改后，再次组织综合评审，确保所有问题已解决，设计图满足项目要求。
通过终审后，设计图正式定稿。
⑨图纸会审会议：召集业主、设计师、施工方等多方参与图纸会审会议，共同讨论确认最终设计方案，明确各方责任与施工要点。
