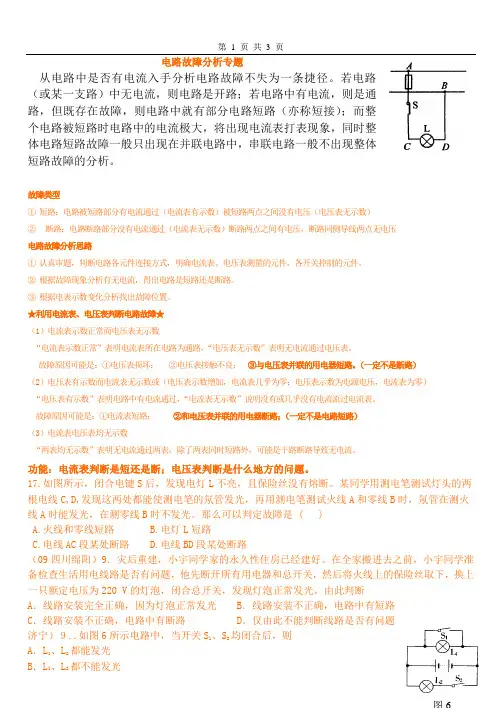

物理电路故障经典总结

电路故障分析专题

从电路中是否有电流入手分析电路故障不失为一条捷径。若电路

（或某一支路）中无电流，则电路是开路；若电路中有电流，则是通

路，但既存在故障，则电路中就有部分电路短路（亦称短接）；而整

个电路被短路时电路中的电流极大，将出现电流表打表现象，同时整

体电路短路故障一般只出现在并联电路中，串联电路一般不出现整体

短路故障的分析。

故障类型

①短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数）

②断路：电路断路部分没有电流通过（电流表无示数）断路两点之间有电压，断路同侧导线两点无电压

电路故障分析思路

①认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。

②根据故障现象分析有无电流，得出电路是短路还是断路。

③根据电表示数变化分析找出故障位置。

★利用电流表、电压表判断电路故障★

（1）电流表示数正常而电压表无示数

“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。

故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。（一定不是断路）

（2）电压表有示数而电流表无示数或（电压表示数增加，电流表几乎为零；电压表示数为电源电压，电流表为零）

“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。

故障原因可能是：①电流表短路；②和电压表并联的用电器断路；（一定不是电路短路）

（3）电流表电压表均无示数

“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。

功能：电流表判断是短还是断；电压表判断是什么地方的问题。

17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 ( )

A.火线和零线短路

B.电灯L短路

C.电线AC段某处断路

D.电线BD段某处断路

（09四川绵阳）9．灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断

A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路

C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题

济宁）９..如图6所示电路中，当开关S1、S2均闭合后，则

A．L1、L2都能发光

B．L1、L2都不能发光

R2 R2 R1 R1

A A

A V

C ．L l 能发光，L 2不能发光

D ．L l 不能发光，L 2能发光

（09兰州）. 如图7所示电路，电流表的量程较大，闭合开关时，发现电流表指针几

乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc 、 cd 、ed 两

端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了

偏转，由此可知电路故障可能是

A ．e 点断路

B ．R 1 断路

C ．电流表短路

D ．R 2 断路

23）如右图所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。若电路中只有一

处故障，且只发生在灯L 或R 上。现用一只规格相同且完好的灯L ′替换灯L ，

正确的判断是 ( )

A ．若灯L ′亮，则灯L 一定断路

B ．若灯L ′亮，则灯L 一定短路

C ．若灯L ′不亮，则电阻R 一定断路

D ．若灯L ′不亮，则电阻R 一定短路

13; 如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外 其余器材的连接良好，造成这种情况的原因可能是

A ．灯L 1断路

B ．灯L 2短路

C ．灯L 1短路

D ．灯L 1、L 2均断路

1.在如图所示电路中，电源电压不变，闭合开关S ，电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ）

A ．L 可能变亮

B ．R 可能断路

C ．灯L 可能断路

D ．电阻R 可能短路

3．如图所示，若开关S 闭合后，灯L 1、L 2均不亮，当小华将导线连接在灯L 1两端时，

两灯均不亮，将导线连接在灯L 2两端时，灯L 1亮而灯L 2不亮.由此可以判断( )

A ．灯L 1短路

B ．灯L 2短路

C ．灯L 1断路

D ．灯L 2断路

5．如图,闭合开关,L1 L2都发光, 突然一盏灯熄灭,而电流表.电压表示数都不

变,则( )

A.灯L1短路

B. .灯L2短路

C. .灯L1断路

D. .灯L2断路

6.如图电路，，R1=R2，开关闭合时，电流表示数相等，则( )

A.R1短路

B.R1断路

C. R2短路

D. R2开路

9．如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，那么电路发生故障可能是( ) A 、灯泡L 1灯丝断了 B 、灯泡L 2灯丝断了

C 、灯泡L 1短路

D 、灯泡L 2短路

11如图所示，闭合开关S 后，L1和L2两盏电灯都不亮，电流表指针几乎 L1 L2 V A
