正反转加减速步进电机(调好)
步进电机转速调节的方法
步进电机转速调节的方法
工程师在依据负载,力矩等选好步进电机和驱动器的型号后,在详细应用中,还涉及到步进电机的转速这一参数的确定和设置。
建议通过调整输入驱动器的脉冲频率以及驱动器的细分参数来达到调整步进电机转速的作用。
其实就是掌握单位时间内步进电机的步数。
常规调整步进电机转速的方法分为以下几种:
一、换向器电机调速
优点:①具有沟通同步电机结构简洁和直流电机良好的调速性能; ②低速时用电源电压、高速时用步进电机反电势自然换流,运行牢靠;
③无附加转差损耗,效率高,适用于高速大容量同步电机的启动和调速。
缺点:过载力量较低,原有电机的容量不能充分发挥。
二、定子调压调速
优点:①线路简洁,装置体积小,价格廉价; ②使用、修理便利。
缺点:①调速过程中增加转差损耗,此损耗使转子发热,效率较低; ②调速范围比较小; ③要求采纳高转差电机,比如特别设计的力矩电机,所以特性较软,一般适用于55kW以下的异步电机。
三、转子串电阻调速
优点:①技术要求较低,易于把握; ②设备费用低; ③无电磁谐波干扰。
缺点:①串铸铁电阻只能进行有级调速。
若用液体电阻进行无级调速,则维护、保养要求较高; ②调速过程中附加的转差功率全部转化为所串电阻发热形式的损耗,效率低。
③调速范围不大。
四、电磁转差离合器调速
优点:①结构简洁,掌握装置容量小,价值廉价; ②运行牢靠,修理简单; ③无谐波干扰。
缺点:①速度损失大,由于电磁转差离合器本身转差较大,所以输出轴的最高转速仅为电机同步转速的80%~90%;
②调速过程中转差功率全部转化成热能形式的损耗,效率低。
PLC实现步进电机的正反转及调整控制

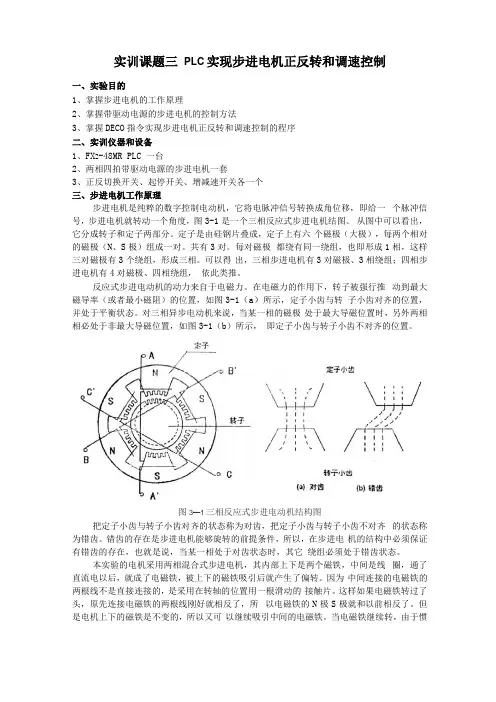

实训课题三PLC实现步进电机正反转和调速控制一、实验目的1、掌握步进电机的工作原理2、掌握带驱动电源的步进电机的控制方法3、掌握DECO指令实现步进电机正反转和调速控制的程序二、实训仪器和设备1、FX2-48MR PLC 一台2、两相四拍带驱动电源的步进电机一套3、正反切换开关、起停开关、增减速开关各一个三、步进电机工作原理步进电机是纯粹的数字控制电动机,它将电脉冲信号转换成角位移,即给一个脉冲信号,步进电机就转动一个角度,图3-1是一个三相反应式步进电机结图。
从图中可以看出,它分成转子和定子两部分。
定子是由硅钢片叠成,定子上有六个磁极(大极),每两个相对的磁极(N、S极)组成一对。
共有3对。
每对磁极都绕有同一绕组,也即形成1相,这样三对磁极有3个绕组,形成三相。
可以得出,三相步进电机有3对磁极、3相绕组;四相步进电机有4对磁极、四相绕组,依此类推。
反应式步进电动机的动力来自于电磁力。
在电磁力的作用下,转子被强行推动到最大磁导率(或者最小磁阻)的位置,如图3-1(a)所示,定子小齿与转子小齿对齐的位置,并处于平衡状态。
对三相异步电动机来说,当某一相的磁极处于最大导磁位置时,另外两相相必处于非最大导磁位置,如图3-1(b)所示,即定子小齿与转子小齿不对齐的位置。
图3—1三相反应式步进电动机结构图把定子小齿与转子小齿对齐的状态称为对齿,把定子小齿与转子小齿不对齐的状态称为错齿。
错齿的存在是步进电机能够旋转的前提条件,所以,在步进电机的结构中必须保证有错齿的存在,也就是说,当某一相处于对齿状态时,其它绕组必须处于错齿状态。
本实验的电机采用两相混合式步进电机,其内部上下是两个磁铁,中间是线圈,通了直流电以后,就成了电磁铁,被上下的磁铁吸引后就产生了偏转。
因为中间连接的电磁铁的两根线不是直接连接的,是采用在转轴的位置用一根滑动的接触片。
这样如果电磁铁转过了头,原先连接电磁铁的两根线刚好就相反了,所以电磁铁的N极S极就和以前相反了。
PLC实现步进电机的正反转及调整控制
PLC实现步进电机的正反转及调整控制PLC是专门用于控制工程自动化系统的一种可编程逻辑控制器,其可以通过编程来实现对各种电气设备的控制。
在实际工程中,步进电机广泛应用于自动化设备中,如数控机床、包装机械、印刷设备等。
步进电机具有分辨率高、精度高、响应速度快等优点,因此被广泛应用于各种自动化控制系统中。
在PLC实现步进电机的正反转及调整控制中,需要考虑以下几个方面:1.步进电机驱动模块选型:步进电机需要配合驱动模块进行控制,通常采用的是脉冲信号驱动方式。
在PLC控制系统中,可以选择适合的驱动模块,如常见的2相、4相步进电机驱动模块。
2.步进电机控制程序设计:通过PLC软件编程,编写程序实现步进电机的正转、反转及调整控制功能。
在程序设计中,需要考虑步进电机的控制方式、驱动模块的接口信号、脉冲信号的频率等参数。
3.步进电机正反转控制:在程序设计中,通过PLC输出脉冲信号控制步进电机的正反转运动。
具体步骤包括设置脉冲信号的频率和方向,控制步进电机按设定的脉冲信号实现正反转运动。
4.步进电机调整控制:步进电机的位置调整控制通常通过调整脉冲信号的频率和数目来实现。
通过PLC编程,实现步进电机的位置调整功能,从而实现对步进电机位置的精准控制。
5.总体控制设计:在PLC控制系统中,可以将步进电机的正反转及调整控制与其它控制功能相结合,实现对整个自动化系统的精确控制。
通过PLC编程,可以灵活设计多种控制逻辑,满足不同工程项目的需求。
综上所述,通过PLC实现步进电机的正反转及调整控制主要涉及步进电机驱动模块选型、控制程序设计、正反转控制、调整控制和总体控制设计等方面。
通过精心设计和编程,可以实现对步进电机的精确控制,满足各种自动化控制系统的要求。
PLC技术的应用将有助于提高自动化生产设备的生产效率和稳定性,推动工业自动化技术的发展。
PLC实现步进电机的正反转及调整控制
PLC实现步进电机的正反转及调整控制
一、PLC实现步进电机的控制原理
拿步进电机举例,大家可以把它想象成一个隔著一定距离的圆盘,隔着每一环的距离形成齿轮的节点。
步进电机的正向或反向转动,就是将这一环索引和圆盘一起发动转动。
步进电机的转动,是靠每一步索引圆盘来完成的,每一步都有一个控制信号来告诉电机从哪一环节点开始转动,当接收到控制信号时,电机开始转动,并且每转一圈循环转动几个索引。
1、正向、反向控制
要实现步进电机的正向反向控制,就要在PLC程序中控制信号形式来实现,一般可以使用两个控制信号,一个是正反控制信号,一个是步进电机转动的速度,要求PLC程序根据正反控制信号来实现正向和反向控制。
正反控制信号就是设置一个开关量变量,当这个开关量为ON时,电机运行正转,当开关量为OFF时,电机运行反转,具体可以采用T函数来实现,T11=1,电机正转,T12=0,电机反转。
由于步进电机的转动是一布一射的过程,所以需要用一个电位器来控制步进电机的转动速度,当电位器的旋钮调整到一定位置时,就会给出一定频率的步进信号,PLC程序可以根据此步进信号,来控制步进电机的转动速度。
微机原理课程设计-步进电机的正反转及调速控制
课程设计报告题目步进电机正反转及调速控制系统的设计课程名称微机原理及应用院部名称机电工程学院专业电气工程及其自动化班级10电气1班学生姓名管志成学号**********课程设计地点C304课程设计学时20指导教师李国利金陵科技学院教务处制成绩步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件,具有快速启动能力,定位精度高,能够直接接受数字量,因此被广泛地应用于数字控制系统中,如数模转换装置、精确定位、计算机外围设备等,在现代控制领域起着非常重要的作用。
本设计基于Proteus 7.8设计环境,运用了8086 CPU芯片以及74273芯片、74244芯片和步进电机以及7位小功率驱动芯片ULN2003A、按钮、指示灯等辅助硬件电路,设计了步进电机正反转及调速系统。
绘制软件流程图,进行了软件设计并编写了源程序,最后对软硬件系统进行联合调试。
该步进电机的正反转及调速系统具有控制步进电机正反转的功能,还可以对步进电机进行调速,不同的按钮对应不同的速度,并且在没有速度按钮按下的时候,步进电机自动切换到停止状态。
关键词:步进电机;正反转;调速控制;ULN2003A芯片;8086微机系统一、概述1.1 课程设计的目的 (4)1.2课程设计的要求 (4)二、总体设计方案及说明2.1 系统总体设计方案 (5)2.2系统工作框图 (5)三、系统硬件电路设计3.1 Intel 8086 微处理器的简介 (6)3.2 步进电机的原理 (7)3.3 ULN2003A的简介 (8)3.4 74154芯片简介 (9)3.5 74LS273芯片简介 (10)3.6 8086最小系统的设计 (11)3.7 步进电机及其驱动电路的设计 (12)3.8 电机状态显示电路的设计 (12)3.9 输入采样电路的设计 (13)3.10系统总电路图 (14)四、系统软件部分设计4.1 系统流程图 (15)4.2 系统软件源程序 (16)4.2.1电机绕组通电顺序设定 (16)4.2.2 延时子程序设计 (16)4.2.3 汇编源程序及说明 (16)五、总结5.1 系统软硬件的联合调试 (21)5.2 问题分析和解决方案 (23)5.3 心得与体会 (23)六、参考文献 (23)附录:总电路图 (25)一、概述1.1 课程设计的目的通过本课程设计,使学生掌握控制系统设计的一般步骤,掌握系统总体控制方案的设计方法。
51单片机按键控制步进电机加减速及正反转
51单片机按键控制步进电机加减速及正反转之前尝试用单片机控制42步进电机正反转,电机连接导轨实现滑台前进后退,在这里分享一下测试程序及接线图,程序部分参考网上找到的,已经实际测试过,可以实现控制功能。
所用硬件:步进电机及驱动器、STC89C52单片机、直流电源1、硬件连接图•注意:上图为共阳极接法,实际连接参考总体线路连接。
•驱动器信号端定义:PUL+:脉冲信号输入正。
( CP+ )PUL-:脉冲信号输入负。
( CP- )DIR+:电机正、反转控制正。
DIR-:电机正、反转控制负。
EN+:电机脱机控制正。
EN-:电机脱机控制负。
•电机绕组连接A+:连接电机绕组A+相。
A-:连接电机绕组A-相。
B+:连接电机绕组B+相。
B-:连接电机绕组B-相。
•电源连接VCC:电源正端“+”GND:电源负端“-”注意:DC直流范围:9-32V。
不可以超过此范围,否则会无法正常工作甚至损坏驱动器.•总体线路连接输入信号共有三路,它们是:①步进脉冲信号PUL+,PUL-;②方向电平信号DIR+,DIR-③脱机信号EN+,EN-。
输入信号接口有两种接法,可根据需要采用共阳极接法或共阴极接法。
在这里我采用的是共阴极接法:分别将PUL-,DIR-,EN-连接到控制系统的地端(接入单片机地端);脉冲输入信号通过PUL+接入单片机(代码中给的P2^6脚),方向信号通过DIR+接入单片机(代码中给的P2^4脚),使能信号通过EN+接入(不接也可,代码中未接,置空)。
按键连接见代码,分别用5个按键控制电机启动、反转、加速、减速、正反转。
注意:接线时请断开电源,电机接线需注意不要错相,相内相间短路,以免损坏驱动器。
2、代码1.#include<reg51.h>2.#define MotorTabNum 53.unsigned char T0_NUM;4.sbit K1 = P3^5; // 启动5.sbit K2 = P3^4; // 反转6.sbit K3 = P3^3; // 加速7.sbit K4 = P3^2; // 减速8.sbit K5 = P3^1; //正反转9.10.sbit FX = P2^4; // 方向11.//sbit MotorEn = P2^5; // 使能12.sbit CLK = P2^6; // 脉冲13.14.inttable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};15.16.unsigned char g_MotorSt = 0; //17.unsigned char g_MotorDir = 0; //18.unsigned char MotorTab[7] = {12, 10, 8, 6, 4, 2,1};19.20.signed char g_MotorNum = 0;21.22.void delayms(xms);23.void mDelay(unsigned int DelayTime);24.void T0_Init();25.26.void KeyScan(void);27.28.29.30.void main(void)31.{32.T0_Init();33.// MotorEn = 0; //34.FX = 0;35.while(1)36.{37.KeyScan(); //38.}39.40.41.}42.43.void T0_Init()44.{45.TMOD = 0x01;46.TH0 = (65535-100)/256; // 1ms47.TL0 = (65535-100)%256;48.EA = 1;49.ET0 = 1;50.// TR0 = 1;51.52.}53.54.void T0_time() interrupt 155.{56.// TR0 = 0;57.TH0 = (65535-100)/256;58.TL0 = (65535-100)%256;59.T0_NUM++;60.if(T0_NUM >= MotorTab[g_MotorNum]) //61.{62.T0_NUM = 0;63.CLK=CLK^0x01; //64.}65.// TR0 = 1;66.}67.68.69.//--------------------------70.void KeyScan(void)71.{72.if(K1 == 0)73.{74.delayms(10);75.if(K1 == 0)76.{77.g_MotorSt = g_MotorSt ^ 0x01;78.// MotorEn ^= 1;79.TR0 = 1;80.FX ^= 0; //反转81.}82.}83.84.if(K2 == 0)85.{86.delayms(10); //正转87.if(K2 == 0)88.{89.g_MotorDir = g_MotorDir ^ 0x01;90.FX ^= 1; //加速91.}92.}93.94.if(K3 == 0) //95.{96.delayms(5); //加速97.if(K3 == 0)98.{99.g_MotorNum++;100.if(g_MotorNum > MotorTabNum) 101.g_MotorNum = MotorTabNum; 102.}103.}105.if(K4 == 0) //106.{107.delayms(5); // 减速108.if(K4 == 0)109.{110.g_MotorNum--;111.if(g_MotorNum < 0)112.g_MotorNum = 0;113.}114.}115.116.if(K5 == 0) //117.{118.delayms(10); // 正反转119.if(K5 == 0)120.{121.g_MotorSt = g_MotorSt ^ 0x01; 122.g_MotorDir = g_MotorDir ^ 0x01; 123.MotorEn ^= 1;124.TR0 = 1;125.while(1)126.{127.FX ^= 1; //128.delayms(90000);129.FX ^= 0; //130.delayms(90000);131.}132.}133.}135.136.void delayms(xms)//延时137.{138.unsigned int x,y;139.for(x=xms;x>0;x--)140.for(y=110;y>0;y--);141.}3、常见问题解答•控制信号高于5v一定要串联电阻,否则可能会烧坏驱动器控制接口电路。
步进电机正反转和调速控制中功能指令的应用
三菱FX2N系列PLC功能指令的应用
步进电机正反转和调速控制中功能指令的应用 五、部分功能指令
1、数据变换指令 BCD/BIN BCD变换指令的编号为FNC18。它是将源元件中的二进制数转换成BCD码 送到目标元件中,如图。如果指令进行16位操作时,执行结果超出0~9999 范围将会出错;当指令进行32位操作时,执行结果超过0~99999999范围也 将出错。
1、控制要求 以三相六拍步进电动机为例,要求PLC产生脉冲序列,作为步进 电动机驱动电源功放电路的输入。脉冲正序列为A-AB-B-BC-C-CA,脉 冲反序列CA-C-BC-B-AB-A。
2021/8/7
三菱FX2N系列PLC功能指令的应用
步进电机正反转和调速控制中功能指令的应用
2、PLC的I/O分配表:
(1)单三拍工作方式:三相步进电动如果按A-B-C-A方式循环通电工作, 就称这种工作方式为单三拍工作方式。
(2)双三拍工作方式:每次对两相同时三拍”,转子转动一个齿距角。
(3)三相六拍工作方式:即以一相和两相相间隔轮流通电的方式运行, 如A-AB-B-BC-C-CA。 2021/8/7
输入 总开关 手动/自动 单步按钮 反转按钮
输出
X0
A相功放电路
X1
B相功放电路
X2
C相功放电路
X3
3、接线图:
Y0 Y1 Y2
减速按钮
X4
加速按钮
X5
2021/8/7
三菱FX2N系列PLC功能指令的应用
步进电机正反转和调速控制中功能指令的应用 3、梯形图及程序分析 参阅配套课本
2021/8/7
电气控制与PLC技术
电气控制与PLC技术
步进电机正反转及调速设计
步进电机正反转及调速设计陈超渭南师范学院物理与电气工程系2008级电气(1)班摘要:本系统用52系列单片机和LY-36电机驱动芯片并加入了按钮来控制步进电机实现转向、转速等。
系统中使用的四相步进电机,相应的驱动和控制电路对于其整体性能起着非常重要的作用。
经系统调试,能够很好的控制步进电机的正反转、加减速,从而达到预期目的。
整个系统具有结构简单、可靠性高、成本低和实用性强等特点,具有较高的通用性和应用推广价值。
关键词:四相步进电机 52单片机控制 YL-36驱动电路正反转1 绪论1.1 概述步进电机作为执行元件,是机电一体化的关键产品之一,广泛应用在各种自动化系统中,与其他类型的电机相比具有易于精确控制,无累积误差等优点。
步进电机是一种将电脉冲转化为角位移的执行机构。
当步进驱动器接收到一个脉冲信号,就驱动步进电机按设定的方向转一个固定的角度,它的旋转是以固定的角度一步一步运行的,可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。
步进电机可以作为一种控制用的特种电机,利用其没有累积误差的特点,广泛应用于各种开环控制。
单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上,用它来做一些控制电器一类不是很复杂的工作[1]。
单片机内部也用和电脑功能类似的模块,比如CPU,内存,并行总线,还有和硬盘作用相同的存储器件。
本文设计一种用STC89C52作为核心部件进行逻辑控制及信号产生的步进电机控制系统。
为使步进电机系统的可靠性、通用性、可维护性以及性价比最优,根据系统的功能要求,通过单片机存储器、I/O口、中断、键盘、LED显示器的扩展来实现步进电机的启停、正反转、加减速等功能。
1.2 步进电机及单片机的发展趋势步进电机的发展,将依赖于新型材料的应用、设计手段,以及与驱动技术的最佳匹配。
随着自动控制技术、计算机网络通信技术在众多领域中的快速发展,以及进一步数字化、智能化,步进电机将会在更深入广泛的领域中得意应用。
PLC实现步进电机的正反转和调整控制
PLC实现步进电机的正反转和调整控制PLC(可编程逻辑控制器)是一种用于自动化控制系统的可编程电子设备。
在工业领域,PLC被广泛应用于各种自动化设备和机器的控制。
步进电机是一种非塔式电机,其运动是以固定的步长进行的,适用于需要精确定位的应用,如印刷机、数控机床等。
本文将介绍如何使用PLC实现步进电机的正反转和调整控制。
步进电机的正反转控制可以通过改变电机的运行顺序来实现。
一种常见的方法是使用四相步进电机,通过改变电机的相序来实现正反转。
一般来说,步进电机有两种驱动方式:全步进和半步进。
全步进驱动方式是指每次脉冲信号到达时,电机转动一个步进角度。
全步进驱动方式可以通过控制PLC输出的脉冲信号来实现。
例如,当需要电机正转时,在PLC程序中输出连续的脉冲信号,电机将按照一定的步进角度顺时针旋转。
当需要反转时,输出连续的反向脉冲信号,电机将逆时针旋转。
半步进驱动方式是指每次脉冲信号到达时,电机转动半个步进角度。
半步进驱动方式可以通过改变输出的脉冲信号序列来实现。
例如,正转时输出连续的脉冲信号序列:1000、1100、0100、0110、0010、0011、0001、1001,电机将按照半个步进角度顺时针旋转;反转时输出反向脉冲信号序列:1001、0001、0011、0010、0110、0100、1100、1000,电机将逆时针旋转。
调整控制是指通过PLC来调整步进电机的运行速度和位置。
调速控制可以通过改变输出脉冲信号的频率来实现。
例如,可以定义一个计时器来控制输出脉冲信号的频率,通过改变计时器的时间参数来改变电机的速度。
较小的时间参数将导致更快的脉冲频率,从而使电机加快转速。
位置控制可以通过记录步进电机当前的位置来实现。
可以使用PLC的存储和控制功能来记录和更新电机的位置信息。
例如,可以使用一个变量来保存电机当前的位置,并在转动过程中不断更新该变量的值。
通过读取该变量的值,可以获得电机当前的位置信息。
总结起来,使用PLC实现步进电机的正反转和调整控制可以通过控制输出的脉冲信号序列和频率来实现。
51单片机实现三相六拍的步进电机控制(正反转、加减速、挡位显示)
51单片机实现三相六拍的步进电机控制(正反转、加减速、挡位显示)自己写的,不规范还望包含,keil和protues文件单片机源程序如下:1.#include <reg52.h>2.3.#define uchar unsigned char4.#define uint unsigned int5.uint speed = 100; //初始转速6.uint max = 200; //最慢转速7.uint min = 20; //最快转速8.9.sbit swich = P2^0; //总开关10.sbit dir = P2^1; //电机旋转方向11.sbit le1=P2^6;12.sbit le2=P2^7;13.sbit speedadd=P3^2;14.sbit speedsub=P3^3;15.16.unsigned char uca_MotorStep[]={0x01,0x03,0x02,0x06, 0x04,0x0C,0x08,0x09}; //励磁电流数组。
17.18.19.uchar leddata[]={20.21.0x3F, //"0"22.0x06, //"1"23.0x5B, //"2"24.0x4F, //"3"25.0x66, //"4"26.0x6D, //"5"27.0x7D, //"6"28.0x07, //"7"29.0x7F, //"8"30.0x6F, //"9"31.0x40, //"-"32.0x00, //熄灭33.};34.35.36.void delay1ms(void) //误差 0us37.{38.unsigned char a,b,c;39.for(c=1;c>0;c--)40.for(b=142;b>0;b--)41.for(a=2;a>0;a--);42.}43.44.void delay(uint x ) //多功能毫秒延时45.{46.uint i;47.for(i=0;i<x;i++)48.{49.delay1ms();50.}51.}52.53.54.55.void display(void)56.{57.if(swich==1)58.{59.P0= leddata[11];60.delay(1);61.le2=1;62.le1=1;63.delay(1);64.le2=0;65.le1=0;66.67.}68.else69.{70.if(dir==1)71.{72.P0= leddata[11];73.delay(1);74.le2=1;75.delay(1);76.le2=0;77.}78.else79.{80.P0 =leddata[10];81.delay(1);82.le2=1;83.delay(1);84.le2=0;85.}86.87.P0=leddata[9-(speed-20)/20];88.delay(30);89.le1=1;90.delay(5);91.le1=0;92.93.}94.}95.96.97.void Init_INT0()98.{99.EX0=1; //开启外部中断 0100.IT0=1; //设置成低电平触发,1为下降沿触发101.EX1=1; //开启外部中断 1102.IT1=1; //设置成低电平触发,1为下降沿触发103.EA=1; //开启总中断104.}105.106.void Interrupt0_handler() interrupt 0107.{108.EA=0; //首先关闭总中断,以消除按键出现的抖动所产生的干扰109.delay(20); //同样是为了消除抖动而产生新的中断110.if(speed>min)111.{speed=speed-20;} //限制最快转速112.else113.{speed=min;}114.while(speedadd==0);115.EA=1; //恢复中断116.}117.118.119.void Interrupt1_handler() interrupt 2120.{121.EA=0; //首先关闭总中断,以消除按键出现的抖动所产生的干扰122.delay(20); //同样是为了消除抖动而产生新的中断123.if(speed<max)124.{speed=speed+20;}125.else126.{speed=max;} //限制最慢转速127.while(speedsub==0);128.EA=1; //恢复中断130.131.void main()132.{133.int i; //初始化134.dir=1;135.le1=0;136.le2=0;137.138.139.start:140.if(swich==0)141.{Init_INT0();} //总开关开启,初始化中断,开始转动142.else143.{display(); goto start; }144.145.146.if(dir==1)147.seq:148.{149.while(1)150.{151.display();152.for (i=0; i<8; i++)153.{154.P1 = uca_MotorStep[i]; //取数据155.delay(speed); //调节转速156.}157.if(dir==0) //是否换向159.delay(5); // 换向延时160.goto oppo; //换向161.}162.if(swich==1) //总开关运行中关闭163.goto start; //等待开启164.165.}166.167.}168.else169.oppo:。
电子设备控制的步进电机正反转和加速减速C程序
电子设备控制的步进电机正反转和加速减速C程序简介本文档介绍了如何使用C程序实现电子设备控制中步进电机的正反转和加速减速功能。
步骤以下是实现步进电机正反转和加速减速功能的步骤:1. 引入必要的库文件:在C程序中,首先需要引入适当的库文件来支持步进电机的控制功能。
2. 定义引脚:根据实际连接的硬件,定义步进电机相关的引脚。
3. 初始化引脚:在程序的开头部分,将步进电机相关的引脚初始化为适当的输入或输出。
4. 正转功能:编写代码来实现步进电机的正转功能,包括控制引脚的状态、延时等。
5. 反转功能:编写代码来实现步进电机的反转功能,包括控制引脚的状态、延时等。
6. 加速减速功能:编写代码来实现步进电机的加速减速功能,可以使用循环来实现逐渐增加或减少延时的效果。
7. 主程序:在主程序中调用以上功能函数,根据需要实现步进电机的正反转和加速减速。
8. 编译和调试:将代码编译为可执行文件,并在目标设备上进行调试和测试。
注意事项在编写和运行C程序时,需要注意以下事项:- 确保引脚定义正确:根据实际情况,确认步进电机相关的引脚定义是正确的。
- 调试和测试:在运行程序之前,可以先进行调试和测试。
可以逐步调试代码,确保每个功能都正常工作。
- 安全性考虑:在使用C程序控制电子设备时,需要考虑安全问题。
确保代码的执行不会对设备或人员造成危险。
结论本文档介绍了如何使用C程序实现电子设备控制中步进电机的正反转和加速减速功能。
按照以上步骤进行编码和调试,即可实现所需功能。
在编写和运行程序时,请注意相关安全事项。
PLC实现步进电机正反转和调速控制
PLC实现步进电机正反转和调速控制PLC(可编程逻辑控制器)是一种专门用于工业自动化控制系统的计算机控制设备。
它可以实现对多种设备和机器的控制,包括步进电机。
步进电机是一种通过步进角度来控制转动的电机,其转动可以精确地控制在每个步进角度停留一段时间。
步进电机的正反转和调速控制是实现工业自动化过程中常用的功能,PLC可以很好地实现这些控制。
一、步进电机的正反转控制步进电机的正反转控制是通过控制步进电机的相序来实现的。
步进电机有多种相序方式,常见的包括正向旋转、逆向旋转、双向旋转等。
PLC 可以通过控制步进电机的相序开关来实现步进电机的正反转。
在PLC中,可以使用PLC的输出口来控制步进电机的相序开关。
通过将输出口与步进电机的控制线路连接,可以控制相序开关的状态,从而控制步进电机的正反转。
例如,将PLC的一个输出口连接到步进电机的CW (Clockwise)输入线路,另一个输出口连接到步进电机的CCW(Counter Clockwise)输入线路,可以通过控制这两个输出口的状态来实现步进电机的正反转。
二、步进电机的调速控制步进电机的调速控制是通过控制步进电机的脉冲频率来实现的。
步进电机的转速与脉冲频率成正比,脉冲频率越高,步进电机的转速越快。
因此,通过控制PLC输出口给步进电机发送的脉冲频率,可以实现步进电机的调速控制。
在PLC中,可以使用定时器模块来控制步进电机的脉冲频率。
定时器模块可以通过设定计时器的定时时间和周期,来控制输出口的脉冲频率。
通过控制定时器的定时时间,可以控制步进电机每个步进角度的停留时间,从而控制步进电机的转速。
除了定时器模块,PLC还可以使用计数器模块来实现步进电机的调速控制。
计数器模块可以通过设定计数器的初始值和计数步长,来控制输出口的脉冲频率。
通过控制计数器的初始值和计数步长,可以控制步进电机每个步进角度的停留时间,从而实现步进电机的转速控制。
三、步进电机正反转和调速控制实例以下是一个使用PLC实现步进电机正反转和调速控制的实例。
三、步进电机正反转加减速控制
实验题目:单片机控制步进电机电路设计与调试一、实验要求与目的1、设计要求1、利用Proteus软件设计仿真电路原理图。
2、系统控制能够完成步进电机的启动、停止;正转、反转;加速、减速及速度显示功能。
2、实验目的1、进一步掌握单片机应用系统的软硬件设计方法。
2、掌握步进电机正转反转设置方法。
3、掌握步进电机调速工作原理及程序控制原理。
4、了解单片机系统常用的功率驱动电路ULN2803的应用。
二、实验原理实验电路原理图:AT89C51是一种带4K字节FLASH存储器的低电压、高性能CMOS 8位微处理器,俗称单片机;8重达林顿反相驱动器ULN2803包含8个NPN达林顿管,是一种大功率驱动芯片,多用于智能仪器、PLC、步进电机控制,具有工作电压高,电路增益高,可以提供大功率负载的特点,适应于各种功率驱动电路;数码管显示模块能显示电机的转速和电机的运动趋势,方便直观。
三、设计思路本设计的硬件电路包括独立按键控制模块、步进电机驱动模块、数码管显示模块和单片机最小系统四部分。
单片机最小系统由时钟电路和复位电路组成,保证单片机正常运行;独立按键控制模块由开关和按键组成,当按下按键时,该系统就按照该按键控制的功能运作;显示模块主要是为了显示电机的工作状态和转速;驱动电路主要是对单片机输出的脉冲进行功率放大,从而驱动电机转动。
根据系统的要求,按键输入部分设置了顺时针控制、逆时针控制、加速控制、减速控制和启动、停止三种启动方式选择按键。
控制电路原理图所示,当按下按键,内部程序检测P3.0~P3.7的状态变化调用相应的启动和转向程序,从而实现系统的电机的启动和正反转控制。
根据步进电机的工作原来可以知道,步进电机的转速主要通过控制通入电机的脉冲频率,从而控制电机的转速。
对单片机而言,主要的方法有:软件延时和定时中断,在此电路中电机的转速控制主要是通过软件延时控制,本设计是根据操作者设定的转速大小依据一定的公式计算得到变量脉冲的大小,通过延时程序改变电机转动一个步进角的时间,从而改变电机转动的快慢。
PLC实现步进电机的正反转和调整控制
PLC实现步进电机的正反转和调整控制PLC(可编程逻辑控制器)是一种电子设备,用于控制工业自动化系统中的运动和操作。
步进电机是一种常用的驱动器,它的旋转运动是通过一步一步地前进来实现的。
本文将探讨如何使用PLC来实现步进电机的正反转和调整控制。
步进电机的正反转控制是通过改变电机绕组的相序来实现的。
在PLC 中,我们可以使用输出模块来控制电机的相序。
以下是步骤:1.配置PLC硬件:在PLC中插入输出模块,并与电机的各个相连接。
确保正确连接。
2.编程PLC:使用PLC编程软件,编写一个控制程序来实现电机的正反转。
首先,定义输出模块的输出信号来控制电机。
然后使用程序语言来编写逻辑控制指令,根据需要来改变输出信号的状态。
为了实现正反转,需要改变输出信号的相序。
3.实现正反转控制:在编程中,定义一个变量来控制步进电机的运动方向。
当变量为正值时,电机正转;当变量为负值时,电机反转。
根据变量的值来改变输出模块的输出信号,以改变电机的相序。
4.运行程序:将PLC连接到电源,并加载程序到PLC中。
启动PLC,程序将开始运行。
通过改变变量的值,我们可以控制电机的正反转。
除了控制步进电机的正反转,PLC还可以实现步进电机的调整控制。
调整控制是通过改变电机的步距和速度来实现的。
以下是步骤:1.配置PLC硬件:在PLC中插入输出模块,并与电机的各个相连接。
与正反转控制相同,确保正确连接。
2.编程PLC:使用PLC编程软件编写控制程序。
首先,定义输出模块的输出信号来控制电机的相序。
然后,使用程序语言来编写逻辑控制指令,根据需要改变输出信号的状态。
为了实现调整控制,需要改变输出信号的频率和占空比。
3.实现调整控制:在编程中,定义两个变量来控制电机的步距和速度。
步距变量控制电机每一步的距离,速度变量控制电机的旋转速度。
根据变量的值来改变输出模块的输出信号,以改变电机的相序,并控制步距和速度。
4.运行程序:将PLC连接到电源,并加载程序到PLC中。
PLC实现步进电机的正反转及调整控制
PLC实现步进电机的正反转及调整控制PLC(可编程逻辑控制器)可以广泛应用于工业自动化控制系统中,包括步进电机的正反转及调整控制。
本文将详细介绍如何使用PLC实现步进电机的正反转及调整控制。
一、步进电机的原理步进电机是一种用电脉冲驱动的电动机,它是按固定顺序将电流导通到电动机的相绕组中,从而使电动机按步进的方式转动。
步进电机有两种基本的工作模式:全步进和半步进。
在全步进模式下,电机每接收到一个脉冲就向前转动一个固定的步距角度。
在半步进模式下,电机接收到一个脉冲时向前转动半个步距角度。
二、PLC实现步进电机的正反转1.硬件连接将PLC的输出端口与步进电机的驱动器相连,将驱动器的控制信号输出口与步进电机相连。
确保电源连接正确,驱动器的供电电压要符合步进电机的额定电压。
2.编写PLC程序使用PLC编程软件编写PLC程序来控制步进电机的正反转。
以下是一个简单的PLC程序示例:```BEGINMOTOR_CONTROL_TRIG:=FALSE;//步进电机控制信号MOTOR_DIRECTION:=FORWARD;//步进电机转动方向,FORWARD表示正转,REVERSE表示反转//步进电机正转控制MOTOR_FORWARD:IF(START_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=FORWARD;END_IF;//步进电机反转控制MOTOR_REVERSE:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=TRUE;MOTOR_DIRECTION:=REVERSE;END_IF;//步进电机停止控制MOTOR_STOP:IF(STOP_BUTTON=TRUE)THENMOTOR_CONTROL_TRIG:=FALSE;END_IF;END```Begitalogic Flowcode是PLC编程软件之一,提供了简单易懂的图形界面来编写PLC程序。
自动门控制的步进电机正反转和加速减速C程序
自动门控制的步进电机正反转和加速减速C程序步进电机的正反转和加速减速是实现自动门控制的关键功能。
通过编写C程序,我们可以实现对步进电机的控制,使其按照设定的方向旋转,并可以进行加速和减速操作。
步进电机正反转步进电机的正反转是通过控制电机的相序来实现的。
下面是一个简单的C程序示例,用于控制步进电机的正反转:include <stdio.h>int main() {// 定义电机的相序int sequence[] = {1, 2, 4, 8};int direction = 1; // 1表示正转,-1表示反转// 正转if (direction == 1) {for (int i = 0; i < 4; i++) {printf("Phase: %d\n", sequence[i]);// 在这里控制步进电机的相序输出}}// 反转else if (direction == -1) {for (int i = 3; i >= 0; i--) {printf("Phase: %d\n", sequence[i]);// 在这里控制步进电机的相序输出}}return 0;}在以上示例代码中,我们通过设置`sequence`数组来表示电机的相序,其中`sequence[0]`表示第一相,`sequence[1]`表示第二相,以此类推。
通过循环遍历数组中的元素,并控制步进电机相序的输出,从而实现步进电机的正反转。
步进电机加速减速步进电机的加速减速是通过逐渐改变电机的驱动信号频率来实现的。
下面是一个简单的C程序示例,用于控制步进电机的加速减速:include <stdio.h>include <unistd.h>int main() {// 定义电机的相序int sequence[] = {1, 2, 4, 8};int delay = 1000; // 初始延时时间,单位为毫秒int minDelay = 100; // 最小延时时间,单位为毫秒// 加速for (int i = 0; i < 4; i++) {printf("Phase: %d\n", sequence[i]);// 在这里控制步进电机的相序输出usleep(delay); // 延时if (delay > minDelay) {delay -= 100; // 减小延时时间,实现加速}}// 延时一段时间// 减速for (int i = 3; i >= 0; i--) {printf("Phase: %d\n", sequence[i]);// 在这里控制步进电机的相序输出usleep(delay); // 延时if (delay < 1000) {delay += 100; // 增加延时时间,实现减速}}return 0;}在以上示例代码中,我们通过循环遍历数组中的元素,并控制步进电机相序的输出,并通过调用`usleep`函数来实现延时,从而控制步进电机的转速。
控制步进电机正反转的加减速程序程序
控制步进电机正反转的加减速程序程序#include#define KeyPort P1#define DataPort P0 //定义数据端口程序中遇到DataPort 则用P0 替换sbit LATCH1=P2^4;//定义锁存使能端口段锁存sbit LATCH2=P0^0;// 位锁存unsigned char code dofly_DuanMa[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};// 显示段码值0~9unsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码unsigned char TempData[8]; //存储显示值的全局变量sbit A1=P2^0; //定义步进电机连接端口sbit B1=P2^1;sbit C1=P2^2;sbit D1=P2^3;#define Coil_AB1 {A1=1;B1=1;C1=0;D1=0;}//AB相通电,其他相断电#define Coil_BC1 {A1=0;B1=1;C1=1;D1=0;}//BC相通电,其他相断电#define Coil_CD1 {A1=0;B1=0;C1=1;D1=1;}//CD相通电,其他相断电#define Coil_DA1 {A1=1;B1=0;C1=0;D1=1;}//DA相通电,其他相断电#define Coil_A1 {A1=1;B1=0;C1=0;D1=0;}//A相通电,其他相断电#define Coil_B1 {A1=0;B1=1;C1=0;D1=0;}//B相通电,其他相断电#define Coil_C1 {A1=0;B1=0;C1=1;D1=0;}//C相通电,其他相断电#define Coil_D1 {A1=0;B1=0;C1=0;D1=1;}//D相通电,其他相断电#define Coil_OFF {A1=0;B1=0;C1=0;D1=0;}//全部断电unsigned char Speed=1;bit StopFlag;void Display(unsigned char FirstBit,unsigned char Num);void Init_Timer0(void);unsigned char KeyScan(void);/*------------------------------------------------uS延时函数,含有输入参数 unsigned char t,无返回值unsigned char 是定义无符号字符变量,其值的范围是0~255 这里使用晶振12M,精确延时请使用汇编,大致延时长度如下 T=tx2+5 uS------------------------------------------------*/void DelayUs2x(unsigned char t){while(--t);}/*------------------------------------------------mS延时函数,含有输入参数 unsigned char t,无返回值unsigned char 是定义无符号字符变量,其值的范围是0~255 这里使用晶振12M,精确延时请使用汇编------------------------------------------------*/void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/*------------------------------------------------主函数------------------------------------------------*/main(){unsigned int i=512;//旋转一周时间unsigned int n=0;unsigned char num,vo,v;Init_Timer0();Coil_OFF;while(1) //正向{num=KeyScan(); //循环调用按键扫描if(num==1)//第一个按键,速度等级增加{if(Speed<15)Speed=Speed+2;//+8}if(num==2)//第二个按键,速度等级减小{if(Speed>1)Speed=Speed-2;//-8}if(num==3)//第三个按键,电机停转{Coil_OFFStopFlag=1;}if(num==4)//第四个按键,电机启动{StopFlag=0;TR0=1;}if(num==5)//第五个按键,电机反转{TR0=0;TR1=1;}if(num==6)//第六个按键,电机正传{TR0=1;TR1=0;}vo=(0.25*(20-Speed)*64*32)/1000;v=60/vo;TempData[0]=dofly_DuanMa[v/10]; //分解显示信息,如要显示68,则68/10=6 68%10=8TempData[1]=dofly_DuanMa[v%10];}}/*------------------------------------------------显示函数,用于动态扫描数码管输入参数 FirstBit 表示需要显示的第一位,如赋值2表示从第三个数码管开始显示如输入0表示从第一个显示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
/*晶振:12M T1计时250微秒溢出中断一次;P1.01.1为增加,减少键,P3.0输出方波hz_shu 设定的频率数
T1_over_num: 根据设定频率计算后,定时器溢出的出次数值
T1_cnt; 定时器计数溢出数
sec_over_num; 一秒内的计数
second :连续按键的计时
state_val 连续按下的标志0=按键已经弹起;1=按键一直按下
led_seg_code 数码管7段码
**************************************************************/
#include "reg51.h"
#include"math.h"
sbit pulse_out=P2^0; //方波输出口
sbit zf=P2^1; //方向输出
sbit jiasu=P2^2; //按下加速
sbit jiansu=P2^3; //按下减速
sbit fangxiang=P2^4; //改变方向键
//--------------------
unsigned char data hz_shu,second,key_val,key_val_old;
unsigned int data sec_over_num;
unsigned int data T1_cnt,T1_over_num;
unsigned char data state_val;
#define uchar unsigned char
#define uint unsigned int
//char code led_seg_code[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
//------------------------
void delay(unsigned int i)
{
while(--i);}
unsigned char scan_key()
{
unsigned char i,k;
if(jiansu&&jiasu==1)
{ // i=P1;
k=255; // if(i==0xff) 没有按下时i=P1=1
} // {
else // k=255; //无键按下
{ // } delay(10); // else //有键按下
if(jiansu&&jiasu==1) // {
{k=255;} // delay(10);
else if(jiansu==0) // if(i!=P1) //i不等于P1=0xff
{k=1;} //
{k=255;}
else if(jiasu==0) // else
{k=0;} // {switch(i)
// {
//
case 0xfe: k=0; break;
} //
case 0xfd: k=1; break;
// }
// }
// } return k;
}
/* void led_show()
{
unsigned char i;
i=hz_shu%10; //显示个位
P0=led_seg_code[i];
P2=0xfe;
delay(10);
i=hz_shu%100/10; //显示十位
P0=led_seg_code[i];
P2=0xfd;
delay(10);
i=hz_shu%1000/100; //显示百位
P0=led_seg_code[i];
P2=0xfb;
delay(10);
} */
//-------------------------------
unsigned int get_T1_over_num(unsigned char P) //P为频率数
{
unsigned int *k,h;
double f;
f=(double)P; //转化为浮点数
f=0.5/f; //半个周期的时间
f=f/0.00025; //中断溢出数=f/0.00025;
h=f; //取整
//四舍去五入
if(modf(f,k)>=0.5)
{ h=h+1;
}
return h;
}
/*c51库文件main.h,里面有个函数
如下定义:extern float modf(float x,float *ip);
调用它以后,整数部分被放入*ip,小数部分作为返回值
**************************************************/
void timer1() interrupt 3 //T1中断
{ T1_cnt++;
if(T1_cnt>T1_over_num) //半周期的计数到达
{
T1_cnt=0;
pulse_out=!pulse_out; //反复取反,产生方波
}
if(state_val==1) //连续按键
{ if(sec_over_num<4000) //计时未到1S
{sec_over_num++;}
else //计时到1s,执行else的代码
{ sec_over_num=0 ;
if(second<2) //当超过2秒,second一直为2,直到松开按键
{second++;} //连续按下键少于2秒时,second继续增1.
else //连续按下键2秒,以10次/秒的速度连续增加
{TR1=0;
switch(key_val)
{
case 0: if(hz_shu<190)
{ hz_shu=hz_shu+10;} //增10HZ/秒
else
{ hz_shu=200;}
T1_over_num=get_T1_over_num(hz_shu);
break;
case 1: if(hz_shu>10)
{ hz_shu=hz_shu-10;} //减10/秒
else
{hz_shu=1;}
T1_over_num=get_T1_over_num(hz_shu);
break;
}
TR1=1;
}
}
}
}
void main()
{ zf=1;
pulse_out=0;//初始化各变量
hz_shu=5;
T1_cnt=0;
state_val=0;
second=0;
sec_over_num=0;
T1_over_num=get_T1_over_num(hz_shu);
//初始化寄存器
TMOD=0x20; //用T1计时8位自动装载定时模式,T0计数P3.4的脉冲数TH1=0x06; //250微秒溢出一次;250(256-x)*12/12->x=6
TL1=0x06; //200hz的半周期为2.5MS,要溢出中断10次
EA=1;
ET1=1;
TR1=1;
while(1)
{ //转向开始
if(fangxiang==0)
{delay(10);
if(fangxiang==0)
{zf=~zf;
// while(zf==0);
}
} //转向结束
key_val=scan_key(); //扫描按键
if(key_val!=key_val_old)
{ //说明有按键按下或弹起
key_val_old=key_val;
if(key_val!=255)
{ //说明按键按下
state_val=0; //清除连续按键标志
sec_over_num=0;
switch(key_val)
{ case 0: //增1键
hz_shu++;
T1_over_num=get_T1_over_num(hz_shu);
break;
case 1: //减1键
if(hz_shu>=2)
{hz_shu--;}
else
{hz_shu=1;}
T1_over_num=get_T1_over_num(hz_shu);
break;
}
}
else //说明按键弹起
{state_val=0;
second=0;
}
}
else //一直按下或弹起
{if(key_val!=255)
{state_val=1; //连续按键
}
else
{state_val=0;} //没有按键按下,一直处于弹起状态}
// led_show(); //数码管显示,动态扫描
}
}。
