钢管定向钻进技术在高压电缆穿越运行铁路中的 应用

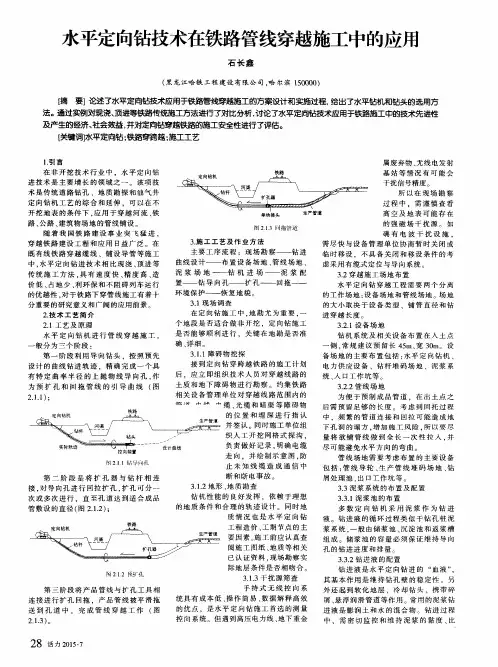

水平定向钻技术在铁路管线穿越施工中的应用
石 长 鑫
（ 黑 龙 江哈 铁 工程 建 设 有 限公 司 ， 哈 尔滨 １ ５ ０ ０ ０ ０ ）
喃
要］ 论述了水平定向钻技术应用于铁路管线穿越施工的方案设计和实施过程， 给出了水平钻机和钻头的选用方
法。通 过实例对现浇、 顶进等铁路传统施工方法进行了对 比分析 ， 讨论了水平定向钻技术应用于铁路施工中的技术先进性 及产生的经济 、 社会效益 ， 并对定向钻穿越铁路的施工安全性进行 了评估。
次 或 多 次 进 行 ．直 至 孔 道 达 到适 合 成 品 管 敷设 的直 径 （ 图 ２ ． １ ． ２ ） ；
断和 断 电事 故 。 ３ ． １ ． ２地 形 、 地 质 勘 查
钻 机 性 能 的 良好 发 挥 ，依 赖 于 理 想
的地 质 条 件 和 合 理 的轨 迹 设 计 。 同 时 地
开 挖 地 表 的 条件 下 ． 应 用 于 穿越 河 流 、 铁
路、 公路 、 建 筑 物 场 地 的管 线 铺 设 。 随着我 国铁路 建设事业 突 飞猛进 ，
穿 越 铁 路 建 设 工 程 和 应 用 日益 广 泛 。在
需 尽 快 与设 备 管 理 单 位 协 商 暂 时 关 闭 或
３ ． ２穿越 施 工 场 地 布 置 水 平定 向 钻 穿 越 工 程 需 要 两 个 分 离
的 工作 场 地 ： 设 备 场 地 和 管 线 场地 。 场 地
的 大 小 取 决 于 设 备 类 型 、铺 管 直 径 和 钻 进 穿越 长度 。
个 地 段 是 否 适 合 做 非 开 挖 ，定 向钻 施 工
临 时 移 设 ，不 具 备 关 闭 和 移 设 条 件 的考 虑 采用 有 缆 式 定 位 与 导 向 系统 。
浅谈定向钻进管线穿越铁路施工技术要点
1概述科学技术的不断进步，推动了各行各业的发展，工程设计和施工技术难度也随之增加，电力、水力、燃气、污水、热力等地下管道铺设技术不断升级，已经逐步实现穿越河流、街道、公路、铁路、海滩、建筑群等。
在地下管线铺设技术中，定向钻进管线铺设技术是其中较为常用的一种，该技术对工程项目周围环境影响较小，能有效保护管线，施工方便且维修费用低，因此在管线穿越铁路工程项目中应用较为普遍。
本文将对定向钻进管线穿越铁路施工技术要点进行分析探讨。
2定向钻进管线穿越铁路施工要点分析2.1定向钻施工工艺分析定向钻进管线是借助定位导向仪的导向功能，对水平定向钻机的钻孔轨迹进行控制，使其在不同地层和深度进行钻孔，从而达到在设计位置铺设地下管线的一种施工方法。
施工工艺如下：导向钻具进小口径导向孔→扩大钻孔口径→生产管线拉入孔内。
在施工时，钻井液可使用膨胀土和水的混合物，以便起到冷却、润滑钻头、稳定孔壁、软化土层、润滑管道的作用。
在对钻孔口径进行回扩时，可根据生产管线直径、地质等情况而定，回扩次数可一次完成，也可分为多次完成。
2.2定向钻进管线穿越铁路施工要点分析水平定向钻进管线穿越铁路工程施工时，应对以下四方面问题进行综合考虑：工程地质对钻孔、路基、铁路行车的影响；铁路电气设备对定位导向仪的影响；钻孔作业对铁路沿线地下管线的影响以及施工过程中，铁路轨道几何形态的监测及防护措施。
本文将以某工程为例，对以上几个问题进行分类讨论。
2.2.1工程地质条件对定向钻进管线的影响及对策。
该工程管线穿越主要涉及的地层包括粉质黏土、淤泥质粉质黏土、砂质粉土、强风化熔结凝灰岩等，地层软硬差别较大，容易造成钻孔偏移。
如钻孔阶段，泥浆马达应在穿越硬质地层时使用，而在穿越软土地层时，尽量避免使用。
地层软硬程度不同给钻孔带来一定难度；同样在扩孔阶段，软、硬地层对施工技术要求不同，施工过程中存在软土层塌方、抱钻、卡钻等多种风险。
本次工程为解决以上问题，采取如下施工方式。
定向钻穿越技术在长输管道铺设中的应用
定向钻穿越技术在长输管道铺设中的应用摘要：定向钻用于非开挖穿越公路、铁路、建筑物、机场、河流，湖泊、山体等铺设石油管道、通信电力管道、天然气管道、自来水管道等各类管线。
采用定向钻穿越技术进行管线穿越施工是油田长输管道铺设中不破坏地貌状态和保护环境的最理想的施工方法。
近几年定向钻穿越技术扎起油田输油管线改扩建项目及大型管道穿越江河工程项目上更显出了其独特的优势，采用本工法，减少了施工工序，也就减少人员、设备进场，避免顶管与定向钻的连头施工，节省工程投资，加快了工期，由于没有顶管与定向钻连头操作坑，降低了施工安全风险。
关键词：油田；长输管道铺设；定向钻穿越技术；施工实践顶管穿越是管道在穿越铁路、高速公路、河流、建筑物等障碍物，或在城市公路主要干道路面下铺设时，常采用的一种特殊施工方法，即不开槽施工，是一项新的管道施工技术。
其工作过程是通过计算机控制进行导向和探测，先钻出一个与设计曲线相同的导向孔，然后再将导向孔扩大，把管线回拖到扩大的导向孔中，完成管线穿越的施工过程。
二者配套适用长输管道工程的大中型穿越工程，或类似需要穿越的工程（比如光缆或电缆工程不能跨越某个特殊的地方），不能单独一种施工工艺完成的穿越施工工程以及特殊的区域不能进行开挖施工的管道敷设工程。
定向钻穿越与顶管穿越相结合施工工法是在长输管道工程在特殊环境下，定向钻和顶管穿越不能单独完成的穿越工程，将定向钻穿越和顶管技术相结合，从而完成整个穿越工程的施工工法。
本文主要是通过结合工程施工实践，总结形成本工法。
1 该组合施工方法概述1.1 特点（1）本工艺能节省投资费用，减少了施工工序环节，加快施工进度。
（2）本工艺与单独完成定向钻和顶管穿越施工相比，由于减少了连头工作能更好的保证施工质量，减少工程中的风险。
（3）本工艺与单独的穿越工程相比，由于减少了顶管接收坑的开挖，没有在特殊的区域地面进行施工活动，具有很好的社会效益。
1.2工艺原理在顶管顶进工作完成后，不进行接收坑的开挖，而在套管前段做必要的处理，然后把顶管操作坑改造为定向钻施工的接收坑，再进行定向钻的导向和扩孔施工。
水平定向钻铺设钢管技术在电力工程中的应用
水平定向钻铺设钢管技术在电力工程中的应用杨明;汤鹏【摘要】水平定向钻作为一种重要的非开挖施工方法,已广泛运用于电力工程管道的铺设中.对水平定向钻铺设钢管技术中的轨迹线设计、回拉力计算、钢管及电缆铺设等内容进行讨论,并提出了建议,可供设计施工人员参考.【期刊名称】《山西建筑》【年(卷),期】2017(043)034【总页数】3页(P80-82)【关键词】电力工程;水平定向钻;钢管【作者】杨明;汤鹏【作者单位】中国能源建设集团江苏省电力设计院有限公司,江苏南京 211102;中国能源建设集团江苏省电力设计院有限公司,江苏南京 211102【正文语种】中文【中图分类】TM726.4水平定向钻作为一种现代化的非开挖施工方法，与顶管、盾构并列为当今三大非开挖技术。
水平定向钻技术具有环境破坏小、施工周期短、综合成本低、社会效益显著等优点，被广泛地应用于电力行业地下管线的建设中[1]。
但水平定向钻铺设的塑料管体刚度不强，易压扁变形，且塑料管中的电缆抗外力破坏的能力不强，国网江苏省电力公司已发文要求限制水平定向铺设塑料管的使用。
而水平定向钻铺设钢管可以发挥水平定向钻的优点，避免塑料管的缺点。
为此，本文结合工程就水平定向钻铺设钢管技术展开讨论，以供借鉴。
南京秦淮—滨南220 kV线路工程路径穿越秦淮新河，穿越点河面宽度约为260 m，需采用非开挖施工技术铺设截面为2 500 mm2单回路电缆。
不论是盾构或是顶管施工，均需在两端设置开挖深度深、平面尺寸大的工作井，施工周期长、造价高、施工风险大。
根据本工程特点，经综合比选确定采用水平定向钻铺设钢管技术将D790 mm×14 mm钢质电缆保护管道铺设就位，然后利用牵引机及圆环形移动三芯电缆夹具铺设电缆。
水平定向钻铺设钢管技术首先需进行钻孔轨迹线设计，合理的轨迹设计是工程安全顺利实施的首要条件。
钻孔轨迹设计的主要内容包括选择合适的出入土角及确定曲线段的曲率半径。
定向钻穿越铁路施工方案讲解
定向钻穿越道路施工方案编制：审核：审批：目录1、编制依据 (3)2、工程概况 (3)3、施工准备 (4)4、施工程序及方法 (4)5、劳动组织及设备机具配备 (10)6、质量保证措施 (11)7、HSE管理措施 (12)8、施工日期 (15)9、施工示意图 (15)1、编制依据1.1道路穿越（图纸）1.2《输油管道工程设计规范》 GB50253-20031.3《原油和天然气工业管道穿跨越工程设计规范.穿越工程》SY/T0015.1-981.4石油天然气工业输送钢管交货技术条件第二部分：B级钢管》GBT9711.2-19991.5《输油（气）埋地钢质管道抗震设计规范》SY/T0450-20041.6《油气长输管道施工及验收规范》GB50369-20061.7《石油天然气管道穿越工程施工及验收规范》SY/T4079-951.8《钢质管道焊接及验收》SY/T4103-20061.9《石油天然气钢质管道无损检测》SY/T4109-20052、工程概况2.1概述定向钻穿越道路，施工时完全在道路路基以外操作带内进行，具有不破坏公路路面路基、不影响通行、对环境影响较小、施工周期短、管道运营安全、综合造价低等优点。
2.2地质情况及难点管道所经地区为3类土，为辽化厂区道路专用线道路，土层中所含有的碎石、块石较多，需用钻机的钻力较大，为保证施工的顺利进行，根据我单位常年的施工经验，定向钻钻机需采用钻力较大的中型定向钻机。
2.3工程技术要求2.3.1管道采用φ377 L415MB 直缝电阻焊钢管，制管标准执行《石油天然气工业输送钢管交货技术条件》。
2.3.2管道焊接、检验、清扫与试压均按照《油气长输管道施工及焊接规范》（GB50369-2006）执行。
本工程焊接工艺采用半自动焊，根焊及焊口返修补焊均采用手工下向焊。
所有环形焊缝经100%射线和100%超声波探伤，执行标准《石油天然气钢质管道无损检测》。
2.3.3工作套管管道外防腐采用常温型普通级防腐。
定向钻穿越在管道工程中的应用
大 ，影 响管 线 的回拖 。在 回拖 过 程 中应 随 时注 意 回拖 力 的变 化 情 况 ，若 出现 回拖 力 发 生 瞬 时 大 幅 度 的异 常 变 化 ， 应 立 即停 止 回拖 ，分 析 情 况 并 采 取 应 急措 施 。 ２“ 几 接 一 技 术 ”在 定 向钻 中的 应 用
用 的添 加 剂 应 为 环保 型 的食 品添 加 剂 ，严 格 执 行 ＨＳ Ｅ ￣ ｊ Ｉ 度 ，符 合环 保要 求 。 为 了确 保 泥 浆 的性 能 ，应 使 膨 润 土 有 足够 的 水 化 时 间 。对 于 粘 土 层 ， 由于 其 容 易 水 化 膨胀 ，
引发 缩 径 卡 钻 的危 险 ，因此 应 在 提 高 粘 度 的 同 时 加 入 定量 的改性 淀粉 控制 失水 。 施 工 过 程 中 ，应 对 泥 浆 粘 度 每 两 小 时 进 行 一 次测 量 。 对 于 回 流 的 泥 浆 ，应 将 其 通 过 泥 浆 池 收 集 ， 经 沉 淀 后 进行 处理 ，使 泥 浆 循 环 使 用 。 除能 有 效
ｆ ２ ） 预 扩 孔 阶 段 要 求 泥 浆 具 有 很 好 的护 壁 作 用 ，防止 地层 坍塌 ； （ ３ １ 扩孔 回拖 阶 段要 求 泥 浆 具有 很 好 的 护壁 、 携 砂 能力 ，同 时 要有 很 好 的润 滑 能 力 ， 减少 摩 阻
和 扭矩 。
１ ． ２ － ３管线 回拖
（ １ ） 泥 浆 一 定 要 配 制 好 ，要 用 高 质 量 的 膨 润
在 条件 允许 的情 况 下 ，定 向钻 穿 越 管 段 曲率 的 半径应 尽 量取 大 一些 ， 曲率半 径 以 １ ５ ０ ０ Ｄ （ Ｄ为 穿越 管 段 外 径 ）为 宜 ，这可 减 少 管 线 回 拖 时 的 阻 力 。穿越 管 段 的入 土 角控 制 在 ９ 。～ １ ２ 。 ， 出土 点 控制 在４ 。～ ８ 。为宜 。
定向钻穿越配套顶管技术在长输管道工程中的应用
定向钻穿越配套顶管技术在长输管道工程中的应用发布时间：2021-01-28T11:07:56.610Z 来源：《科学与技术》2020年28期作者：吕洪岩[导读] 在特殊工程环境下打造长输管道时，定向钻穿越与顶管穿越结合施工技术是百利而无一害的。
吕洪岩华东管道设计研究院有限公司江苏徐州 221008摘要：在特殊工程环境下打造长输管道时，定向钻穿越与顶管穿越结合施工技术是百利而无一害的。
定向钻或者顶管穿越中的任何一项单独技术都不能完成穿越工程。
因此，把两者紧密结合起来，对整个穿越工程的完成具有重要意义。
在本文中，主要是通过结合二者的施工工程实践，总结形成本施工方法。
关键词：定向钻；配套顶管技术；长输管道工程；应用引言随着城市基础设施建设的不断完善，顶管施工技术在此过程中被广泛应用，作为一种非开挖施工技术，在道路横穿及周围建筑物较多的交通干道中最能够体现出其主要的优势。
顶管施工能有效解决管道敷设施工中对城市建筑物的破坏、道路堵塞及避免交通导改等难题。
1 顶管施工技术的原理顶管施工技术的作用原理为予力技术，其主要通过应用顶管机头，来对顶进管材沿线的土壤、岩石等不断施加予力作用，从而不断切割、扰动土壤，并对出现预变形的土壤实施变形碎化，再进行压实，补偿岩石土壤、支撑土壤出现变形，产生土压力，进而使顶进管材的管外壁与周围岩石、土壤之间紧密结合，并对已顶进的管道进行不断挤压，构成管网。
2顶管施工技术的特点对于定向钻穿越配套顶管技术，其特点可以简单概述为：第一，这项工艺可以节约投资成本，此外，还可以不断地减少工序，从而加快施工进度。
第二，在业界，定向钻又称拉管，主要工序依次为导向 copy- 扩孔 - 注浆 - 回拖布管。
该单一施工技术适用于对要求不高的管道。
顶管技术主要涉及的工序为：顶进 - 出土 - 下管 - 顶进。
该单一施工技术适用对要求较高的管道。
第三，相对于单个技术工艺而言，这项工艺技术正是由于减少了类似连头的工作，从而可以高效地、良好地保障质量，以至于确保安全。
中、短距离水平定向钻穿越施工工法
中、短距离水平定向钻穿越施工工法中、短距离水平定向钻穿越施工工法一、前言中、短距离水平定向钻穿越施工工法是一种在地下水平或近水平工作面进行穿越施工的技术方法。
它通过定向钻机将工作面与出口面相连接，实现了地下障碍物的穿越，广泛应用于城市地下管线的施工。
二、工法特点中、短距离水平定向钻穿越施工工法具有以下特点：1. 高效快捷：通过定向钻机进行施工，避免了传统开挖的繁琐过程，施工速度快，能够大大节省施工时间。
2.穿越范围广：该工法适用于各种地下障碍物的穿越，包括道路、河流以及其他地下管线等。
3. 无损施工：中、短距离水平定向钻穿越施工工法通过地下穿越，避免了地面开挖和破坏，对周边环境和地质情况的影响较小。
4. 灵活多样：该工法可以根据具体情况进行钻孔方向和倾角的调整，具有较大的灵活性和适应性。
5. 施工准确：借助先进的定向钻机技术，施工过程中能够实时监测位置和方向，确保施工的准确性和稳定性。
三、适应范围中、短距离水平定向钻穿越施工工法适用于以下项目：1. 城市地下管线施工，包括给水、排水、通信、电力等各类管线的穿越。
2. 铁路、公路、隧道等工程中地下障碍物的穿越施工。
3. 高压电缆、燃气管道等需要维护和修复的地下设施。
四、工艺原理中、短距离水平定向钻穿越施工工法的工艺原理是通过定向钻机将地下障碍物穿越，并实现与工作面的连接。
具体工艺包括以下几个步骤：1. 钻孔定位：根据设计要求和障碍物位置，确定钻孔的位置和方向。
2. 定向钻孔：使用定向钻机进行钻孔施工，根据需要调整钻孔方向和倾角。
3. 前进钻进：钻孔到达一定深度后，进行前进钻进，实现与工作面的连接。
4. 钻孔背注：在钻孔完成后进行背注注浆，加强钻孔的稳定性。
五、施工工艺中、短距离水平定向钻穿越施工工法的具体施工工艺如下：1. 项目准备：确定施工方案，获得相关许可证件，组织并培训施工人员。
2. 地质勘察：对施工地点进行详细的地质勘察，了解地层情况和地下障碍物的位置。
水平定向钻技术在铁路管线穿越施工中的应用
水平定向钻技术在铁路管线穿越施工中的应用摘要：由于水平定向钻进技术具有的优点，使该技术在管线穿越铁路、公路、河流等多方面得到很好的应用，在应用中施工技术不断得到完善。
本文结合工程案例对水平定向钻穿越粉砂土路基段施工技术进行阐述分析。
关键词：水平定向钻；穿越铁路；施工技术引言随着我国铁路建设高速发展，市政配套管线设施穿越既有线铁路等施工现象越来越多，水平定向技术是一种比较成熟的管线施工技术，与传统的现浇、顶管等施工方法相比，具有环境的影响最小、障碍物下管线覆盖的深度大、施工工期短、施工精度高、造价低、占地少和不阻碍列车运行的优越性，显现出技术先进性、安全性和良好的社会效益、经济效益，适合在一些无法实施开挖作业的区域，如公路，铁路、建筑物、河流、农作物及植被保护区等。
1工程概况本工程新建徐盐铁路电力线穿越新长铁路工程，采用水平定向钻方式穿越新长铁路、范公路高架桥，定向钻长度为450m，孔径为d500mmHDPE管材，定向钻中轴线与新长线法线交角分别为θ﹦1.01°，定向钻套管入、出土角均为8°。
工程地位于江苏盐城境内，地质状况为粉砂土地质，夹少量粘性土，范公路高架桥下布设有持力桩基，定向钻管顶距离原地面9m。
如图一所示，现场平面图依规范规定，定向钻穿越回拖力裕量系数为1.5-3.0，结合计算结果，本工程回拖力取值为18.552.0=37.1（t），考虑本次穿越地层为流砂土质，为确保铁路运输安全，选用ZT-60钻机，满足施工要求。
2.3钻导向孔钻导向孔是水平定向穿越施工的最重要阶段，按照预先设计的曲线钻进轨迹，精确完成一个具有特定曲率半径的上抛物线导向孔，作为预扩孔和回拖管线的引导曲线。
导向孔轨迹由三段组成即入口造斜段，直线段和出口造斜段。
在钻进过程中，要求测量人员实时对钻头的方位、深度进行监测记录并绘制抛面图，造斜段测算一般0.5―1.Om/次，直线段至少每根钻杆测算一次，对有地下管线、关键的出口点或调整钻孔轨迹时，应增加测量点。
定向钻穿越配套顶管技术在长输管道工程中的应用
定向钻穿越配套顶管技术在长输管道工程中的应用摘要：在管道施工中，顶管穿越是一项新的施工技术，当长输管道穿过铁路、公路、河流、湖泊和建筑物等障碍物，或者被放置在城市主要高速公路的表面下铺设时，它们通常是一种特殊的施工方法，即无孔施工。
此外，在远距离安装各种管道时，例如通信电力管道，天然气管道和输水管道，通过管夹支持技术进行的钻探也将发挥其最为重要的作用。
关键词：定向钻；顶管技术；长输管道工程；应用引言在特殊的工程环境中构建长输管道时，定向钻井施工和管道封闭的结合技术是有用且无害的。
定向钻井或管道封闭方面的任何单一技术都无法完成交叉工程。
因此，两者的紧密结合对于完成整个穿越项目至关重要。
本文主要是通过结合建筑工程实践来总结和形成施工方法。
1施工方法的概述1.1特点对于通过封闭管支护技术进行的钻井，其特点可以概括如下：首先，该技术可以节省投资成本，此外，它可以连续减少工序，从而加快了施工进度。
其次，在工业上，定向钻探又称为拉管，主要过程按定向复制的顺序进行，重新灌浆-变成清洗管。
这种单一的施工技术适用于需求低的管道。
第三，与单一工艺过程相比，该过程技术恰恰是因为它降低了相似节点的性能，从而保证了有效和良好的质量，其安全性也得到有力的保障。
1.2工艺原理对于通过支管缠绕技术直接进行的钻井，其过程原理可总结如下：闭管工程完成后，进水坑开挖工程完成，通常首先是放置管道连接处并做一些处理，例如行程设计，钻制导向孔，在管道上钻凿并将其拉入井中以完成管道铺设操作。
在正常情况下，参照管道和地质条件，有必要在拖曳管道之前进行多相变化。
在管道通过的管道操作孔的位置，它变成用于牵引操作的定向发送间隙。
最后，处理相关部分，使得穿越工程可以按期完成。
2施工操作要点2.1顶管操作坑的后背对于管道操作井的后部，结构必须稳定且无位移。
如有必要，应加强结构和地面的背面。
通常，将液压缸用作其后背，其应力点通常是横梁或在适当位置扔出的混合地面。
定向钻穿越在管道工程中的应用
用 ；其 次 应 当对 采 用 定 向钻 穿越 的地 段 进 行 地 质 勘 察 ，钻 机 适 宜 穿越 的地 质 为 粘 土 、亚 粘 土 、粉 砂 和 中砂 层 ，不 适 宜 穿越 岩 石 层 、流 沙 层 、砾 石 层 和 卵 石 层 ，但 对 穿 越 段 内有 少 量 区段 的 松 软 岩 层 或 小 区 段 的其 它 地 质 层 以及 卵 石粒 径 不 大 于２ Ｏ ｍｍ且 含 量不 超 过 ２ ０ ％的 土层 ，采 取 一定 的 技术 措 施 可 以进 行 穿越 ，对 于 松 软 岩 石 层 来 说 ，对 钻 头
的要 求 较 高 ，且 施 工 周 期 较 长 ，一 般 不 采 取 定 向 钻 穿越 ； 另外 对 施 工 场 地 有 一 定 要 求 ，如 施 工 场 地 不够 ，也 不 宜采用 定 向钻 穿越 。
测 量放 线 时应 根据 设 计 图 纸和 所 交 桩 位 放 出 钻 机 场 地 控 制 线 以及 设 备 摆 放 位 置 线 ， 以确 保 钻 机 中心 线 与 入 土 点 、 出土 点 成 一 条 直线 。钻 机 导 轨 和水 平面 的夹 角一 般 比设计 的入 土角 大 １ 。。 在 钻 机 场 地 中 ， 根 据 场 地 土 质 情 况 挖 地 锚 坑 ，地 锚 坑 的 中心 线 应 在 穿越 主 管 的 中心 线 上 ， 地 锚坑 的尺寸 为 ５ ｍ×３ ｍ×１ ． ８ ｍ， 该尺 寸可 根据 钻 机 的型 号 确 定 。将 地 锚 放 入 后 ，还应 采 取 措 施
越 管段 预 制 、检 验 和 试 压 ，施 工现 场 布 置 ，设 备 进 场 ，组 装 调 试 ，控 向系 统 调 校 ，试 钻 ，钻 导 向 孔 ，预 扩 孔 ， 穿越 管 道 发 送 沟 就 位 ，管 线 回拖 ， 设 备离 场 ，地貌 恢 复 。
大口径定向钻进管线穿越施工工法(2)
大口径定向钻进管线穿越施工工法大口径定向钻进管线穿越施工工法一、前言大口径定向钻进管线穿越施工工法是一种在地下进行管线穿越施工的技术，能够有效解决地下管线施工中的困难与挑战。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。
二、工法特点大口径定向钻进管线穿越施工工法的特点包括：高效快速、节约成本、不破坏地表、穿越距离可达数百米、适用于各类地质条件、能够穿越多个管线等。
这些特点使得该工法在油气、水利、环保、市政等领域得到广泛应用。
三、适应范围大口径定向钻进管线穿越施工工法适用于各类地质条件，包括岩石、土层、粉砂土等。
施工对象可以是不同类型的管线，如给水管线、燃气管线、油气管线等，且管径范围较宽。
四、工艺原理大口径定向钻进管线穿越施工工法通过钻机在地下进行定向钻进，钻孔钻越穿越点，然后在地下抬高钻杆头部与地上出口相连，最后将管道通过钻杆从地下拉进地上。
这一工艺原理利用了钻机的穿越能力和管道的自重，实现了管线在地下的穿越。
五、施工工艺大口径定向钻进管线穿越施工工法主要包括以下几个施工阶段：现场勘察与设计、钻孔准备、定向钻进、管道拉进和管道连接。
这些阶段相互关联，需要各项工序合理组织，确保施工的顺利进行。
六、劳动组织在大口径定向钻进管线穿越施工中，需要合理组织工人的劳动力量，根据实际情况确定施工队伍的规模和分工，并制定详细的工作计划和施工进度，确保施工任务能够按时完成。
七、机具设备大口径定向钻进管线穿越施工过程中需要使用一些特殊的机具设备，如钻机、承力结构、钻杆、钻头、拉索等。
这些机具设备具有特定的特点和性能，需要合理使用和维护，以确保施工的顺利进行。
八、质量控制在大口径定向钻进管线穿越施工中，需要采取一系列质量控制措施，包括现场施工监督、施工质量检验与评估、施工记录与档案管理等，以确保施工过程中的质量达到设计要求。
九、安全措施大口径定向钻进管线穿越施工中，需重视安全事项，采取一系列安全措施，如严格遵守施工操作规程、配备必要的安全设施、进行安全交底和培训等，以确保施工过程的安全。
地下管线非开挖定向穿越铁路施工工法(2)
地下管线非开挖定向穿越铁路施工工法地下管线非开挖定向穿越铁路施工工法一、前言随着城市建设和交通网络的不断发展，地下管线的铺设具有越来越重要的意义，但是传统的开挖施工方法可能会对现有的铁路设施造成严重影响。
因此，地下管线非开挖定向穿越铁路施工工法应运而生。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一些工程实例。
二、工法特点地下管线非开挖定向穿越铁路施工工法是一种无需破坏铁路线路的施工方法。
其主要特点包括：1. 施工过程不需要开挖或挖掘机械，避免对铁路线路造成破坏。
2. 可以实现跨越铁路的管线安全、准确、快捷地铺设。
3. 工艺技术先进，施工效率高，能够节约大量的时间和人力。
4. 不会对周围环境造成污染和噪音。
三、适应范围地下管线非开挖定向穿越铁路施工工法适用于以下场景：1. 铁路线路旁有需要铺设的地下管线，如自来水管道、燃气管道等。
2. 铁路线路地质条件适宜施工。
3. 铁路线路不允许进行开挖工程的情况，如城市交通繁忙、铁路线路堆土填筑等。
四、工艺原理地下管线非开挖定向穿越铁路施工工法的原理是利用定向钻设备在地面上进行穿越孔的钻探，然后通过推管技术将管线推进到目标地点。
其具体步骤如下：1. 进行现场勘察和设计，确定穿越轨道的具体位置。
2. 在穿越轨道的两侧设置定位钻孔，并根据地质情况选择合适的钻探设备。
3. 采用定向钻孔技术，在两侧钻孔间进行地下穿越孔的钻探。
4. 完成地下穿越孔之后，利用推管技术将管道从一侧推进至另一侧。
5. 进行管道的连接、测试和固定，确保管道的质量和性能。
五、施工工艺地下管线非开挖定向穿越铁路施工工法的施工工艺包括以下几个阶段：1. 现场勘察和设计：根据实际情况进行施工方案的制定，并对施工区域进行勘察。
2. 搭建施工平台和安装定位钻孔设备：搭建安全稳定的施工平台，并安装定位钻孔设备。
3. 进行定向钻孔：根据设计要求和施工方案，在合适的位置和角度进行定向钻孔。
地下管线非开挖定向穿越铁路施工工法
地下管线非开挖定向穿越铁路施工工法地下管线非开挖定向穿越铁路施工工法一、前言地下管线非开挖定向穿越铁路施工工法是一种应用于地下管线建设的技术，通过无开挖或少开挖的施工方式，在不破坏铁路地基和轨道的情况下，实现地下管线的穿越。
这一工法在管道建设领域起到了革命性的作用，极大地提高了施工效率，减少了对铁路运营的影响。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关的工程实例。
二、工法特点1. 无开挖或少开挖施工：该工法避免了传统方法中因开挖导致的地表塌陷、地质变化等问题，减少了对铁路运行的干扰。
2. 定向钻孔技术：采用定向钻孔技术，可以准确控制钻孔方向和水平偏斜角度，确保穿越管道的准确性和安全性。
3. 快速施工：相比于传统的开挖施工方法，该工法施工速度更快，可以大大节省施工时间。
4. 成本低：由于避免了开挖过程中的土方回填、地表修复等繁琐工程，有效降低了施工成本。
5. 适应性强：该工法适用于各种类型的管线，如供水管道、燃气管道、电缆等。
三、适应范围地下管线非开挖定向穿越铁路施工工法适用于地下管线与铁路交叉的各种情况，包括城市市区、郊区以及农村地区。
它可以穿越各种地质条件下的铁路，如河流、山区、高速公路等。
四、工艺原理该工法的工艺原理是通过定向钻孔设备将钢管或HDPE管安装在铁路下方，然后将管线从地表一侧或铁路两侧的孔洞中伸入，最后通过关键部件的连接完成管线的穿越。
具体施工工法如下：1. 勘察和设计：根据实际情况，对地质条件、管线类型和交通条件进行勘察和评估，并制定详细的设计方案。
2. 确定钻孔位置：根据设计方案确定钻孔位置，确定钻孔起点和终点，确保管线在设计高程上正确穿越铁路。
3. 钻孔：使用定向钻孔设备对预定的钻孔位置进行钻孔，通过调整钻孔设备的角度和方向，控制钻孔路径，避开铁路设施。
4. 安装管道：在钻孔完成后，将钢管或HDPE管从地表一侧或铁路两侧的孔洞中伸入，保证管道不与铁路发生冲突。
浅谈定向钻进管线穿越铁路施工技术要点
软 件对 定 向仪 的定 位 进行 精确 控制 。施 工时按 照操 作 规范对 控 向参 数 进行 标 定 ， 在 穿 越 轴线 的不 同位 置 进 行 多次 测 量 ， 可 提 高测 量 数 据 的可 靠性 ， 一般 可测 量 ４次 以上 ， 然 后取 平均值 。 ２ ． ２ ． ３ 钻 孔作业 对 铁路 行 车 的影 响及对 策 。根据 工 程研 究成 果 可知 ， 当地 层 为均 质 土 层 时 ， 孔顶 至 地 表 以及 扩 散 影 响 区域 竖 向位 移 方 向向下 ， 横 断面 沉 降 曲线 近 似 为反 向正 态 曲线 ， 中心 处 地表 沉 降量 最 大 ， 两 侧沉 降量 逐 渐减 小 ； 深度 、 土 层 内摩擦 角 、 钻 孔孔 径 、 地 层 体积 损 失率 都会 对地 表沉 降量产 生影 响 。本次 工程 将燃 气 管直径 控制 在 ６ １ ０ ｍ ｍ， 深度 控 制在 １ ８ ｍ左 右 ， 穿 越 铁路 处 为 风化 熔 结 凝灰 岩， 钻孔 施 工 队路 基 表 层 沉 降 的影 响 较小 ， 通 过 线 路沉 降观 测 和 定 期 的养护 管理 ， 能保 证行 车安 全 。在定 向钻 施 工时 ， 传 统 的泥 浆护 壁 工艺 ， 无 法 防止 塌孔 问题 出 现 ， 会 对 铁路 的行 车 安全 造成 影 响 ， 需 要 采取 有效 的 防护措 施 。根据 水平 定 向钻孔 施工 经验 和本 次工 程具 体 情况 ， 采取 如下 保 护措施 。当定 向钻 进管 线距 离路基 面较 深 ， 且地 质 条件 较好 时 ， 可不 安装 吊轨梁 或 Ｄ型 便梁 ， 但 应做 好 防护 准备 ， 同时 增加 应 急道砟 数量 和线 路 监测次 数 ， 确 保铁 路行 车 安全 。 ２ ． ２ ． ４ 定 向钻孑 Ｌ 施工 监 测及 检查 。在 进 行水 平定 向钻 进 管线 穿 越铁 路 时 ， 应 做好 各项 监测 工作 。工程地 质条 件不 同 ， 变形 控制标 准 不同， 本 工 程变 形控 制 设定 如 下 ： 每２ ｈ 线 路 轨 面变 化控 制 在 ＋ ３ ｍ ｍ； 道 岔轨 道 面控 制在 ￣ ２ ｍ ｍ； ２ ４ ｈ内线 路轨 面变 化 量控 制 在￣ Ｓ ｍ ｍ； 道 岔 轨 面变 化控 制在 ￣ Ｓ ｍ ｍ； 累计 下沉量 控 制在 一 ｌ Ｏ ｍ ｍ至 ＋ １ ５ ｍ ｍ范 围 内 ， 各 部分 监 测 方法 如 下 ： 首先 ， 线 路 沉 降 监测 应 将 Ｉ ５时水 准 基 点设 置 １ 在 固定 建 筑 物上 ， 每 股道 的穿 越点 与线 路 交叉 点 设 为 观测 点 ， 并 沿 铁 路对 称延 伸 ， 每隔 ３ ｍ设置 一个 观测 点 。 观测 点处 每 ２ ｈ 观测 １ 次， 观 测结 果需 要记 录 ， 若 发现 行车 安全 受 到威胁 ， 应及 时 采取措 施 。其 次， 路 基沉 降监 测 可用 Ｓ ３ 水准仪 ， 方 法 是在 线 路 道床 两侧 打入 钢筋 段， 钢 筋 段 尺寸 直径 为 ２ ０ ａ ｒ ｍ， 长度 为 １ ． ０ ｍ， 地面 露 出长 度 为 １ ５ ｍ ｍ， 钢 筋 露 出部分 用 水泥 浆保 护 ， 并将 此 处作 为 观测 点 。观测 点 设 置方 法 和 观察 频率 与 线路 沉 降监 测方 法相 同。最后 ， 铁 路 轨 道几 何 尺 寸 的监 测 。对铁 路轨 道 进行 监测 时 ， 重 点是 对穿 越 咽喉 区道岔 进 行 监 测 。该点 应 由专人 负责 检查 ， 并将 检查 数据 记 录在 台账 上 ， 定 时对 台 账 进 行 整理 分 析 ， 对 照 铁路 轨 道 的 静态 几 何 尺 寸 ， 对 铁路 动 态 尺 寸 进行 准确 判 断 ， 并 根 据对 比结 果 对检 查次 数 进行 调 整 。无缝 线 路 段 主要 是 做好 轨 温 、 无 缝 线 路方 向变 化 的检 查 工 作 ， 准 备 充足 的道 砟 和有 效 的降温 措施 ， 防 止轨道 膨胀 影 响行 车安全 。
定向钻进原理与应用
定向钻进技术也用于电力、通信等电 缆的铺设，减少对现有设施和环境的 破坏。
地下水治理
地下水监测
定向钻进技术用于监测地下水水位、水质等参数，为地下水治理提供数据支持。
污染治理
定向钻进技术可用于对地下水污染源进行定位和封堵，控制污染扩散。
考古挖掘
遗址定位
定向钻进技术用于定位和发掘古代遗址，了解古代文明和历史。
定向钻进原理与应用
目 录
• 定向钻进原理概述 • 定向钻进设备与工具 • 定向钻进技术应用 • 定向钻进技术优势与挑战 • 定向钻进工程案例分析
01 定向钻进原理概述
定向钻进定义
定向钻进是一种利用钻孔设备在地层中按照预定方向进行钻 进的施工技术。通过控制钻孔的方向和深度，实现钻孔轨迹 的精确控制，以满足特定的工程需求。
02 定向钻进设备与工具
定向钻进钻机
01
02
03
钻机类型
根据不同的地质条件和应 用需求，定向钻进钻机可 分为轻型、中型和重型。
钻机结构
定向钻进钻机由钻杆、钻 头、泥浆泵、控制系统等 组成，其中钻杆和钻头是 主要的切削工具。
钻机特点
定向钻进钻机具有结构紧 凑、操作简单、适应性强 等特点，能够在复杂的地 质条件下进行高效钻进。
定向钻进泥浆系统的主要作用是 冷却钻头、携带岩屑、稳定孔壁
和润滑钻具等。
泥浆材料
定向钻进泥浆的原材料一般为水和 膨润土，根据不同的地质条件和钻 进需求，添加适量的泥浆添加剂。
泥浆循环
定向钻进泥浆循环系统由泥浆泵、 泥浆管、水槽等组成，通过循环将 泥浆输送到钻孔中，并将岩屑带出。
定向钻进测量仪器
测量仪器类型
定向钻进广泛应用于石油、天然气、水井、地热等领域，也 可用于穿跨越河流、湖泊、高速公路等复杂地形的管道铺设 。
定向钻进原理及应用
定向钻进原理及应用定向钻进（Directional drilling）是一种钻井技术，能够在地下探测物质资源、开采油气田、建设地下管道、铺设电缆以及进行环境调查和工程施工等领域中发挥重要作用。
本文将详细介绍定向钻进的原理和应用。
定向钻进的原理是通过改变钻井井斜度和方位角来控制钻井孔道的趋势。
传统的钻井井斜度和方位角控制方法是通过转动钻头在地面上控制下钻方向。
而近年来，随着技术的进步，人们通过向钻杆中加入导向工具，例如下面将要介绍的测量仪器和导向器，来实现钻井方向的精确控制。
测量仪器是定向钻进的关键工具之一，能够提供有用的测量数据，以确定井斜度和方位角。
这些测量仪器主要通过测定传感器所处的重力和地磁场的方向来确定井斜度和方位角。
传感器常常装在钻头上，而数据则通过导线或者无线信号传输到地面控制中心。
导向器则是安装在钻杆上，起到引导钻杆和钻头的作用。
导向器通常由弹簧和滚珠等机械元件构成，使钻头保持在预设的方向上。
定向钻进具有广泛的应用范围。
首先，在石油和天然气勘探中，定向钻进可以在一口井中钻出多个水平延伸的钻孔，从而增加储藏层的利用率。
此外，在城市建设中，定向钻进可以帮助建设者精确地铺设地下管道和电缆，以减少对地表环境的干扰。
在环境调查中，定向钻进可以钻取地下样本，进行地质勘探和地下水监测。
此外，定向钻进还可以用于建设地下隧道和石油输送管道等重大工程。
定向钻进的应用也带来了很多优点。
第一，它可以通过一口钻井钻出多个可开采的油层或储气层，从而提高油气田的产出。
第二，定向钻进可以减少表面钻井井口的数量，节约空间。
第三，它可以避免对周边环境的干扰，减少工程对地表生态的影响。
第四，通过定向钻进可以实现更长的水平延伸距离，提高可利用储层的比例。
最后，定向钻进还可以提供更高的钻井效率，缩短工期和降低成本。
然而，定向钻进也面临一些挑战和限制。
首先，定向钻进需要高精度的测量和导向设备，这增加了技术难度和成本。
其次，地下状况的复杂性对定向钻进的控制也提出了挑战，例如地层的不规则性和井斜度过大导致的钻头偏离等。
水平定向钻铺设钢管内敷设高压电缆技术研究
Ｋｅｙ ｗｏｒｄｓ: ｒａｉｎｗａｔｅｒ ａｎｄ ｓｅｗａｇｅ ｓｅｐａｒａｔｉｏｎꎬ ｄｒａｉｎａｇｅ ｃｏｎｓｔｒｕｃｔｉｏｎꎬ ｃｏｎｓｔｒｕｃｔｉｏｎ ｒｅｓｕｌｔｓ
[２] 赵一涛. 城市排水系统雨污分流改造的措施及作用
[ Ｊ] . 山西建筑ꎬ２０１８ꎬ４４(３１) :１２１￣１２２.
[３] 闫宏晔. 茅洲河水环境治理工程排水管网设计探讨
[ Ｊ] . 给水排水ꎬ２０１８ꎬ５４(１) :１２２￣１２５.
Ａ ｔｅｎｔａｔｉｖｅ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｅｓｔａｂｌｉｓｈｍｅｎｔ ｏｆ ａ
ｌｉｓｈｅｄꎬ ｗｈｉｃｈ ａｌｓｏ ｍｅｔ ｔｈｅ ｓｔａｎｄａｒｄｓ ｏｆ Ｃｈｉｎａ ａｎｄ Ｓｈｅｎｚｈｅｎ Ｃｉｔｙ ｆｏｒ ｍｕｎｉｃｉｐａｌ ｄｒａｉｎａｇｅ ｗｏｒｋ ａｎｄ ｐｒｏｊｅｃｔｓ ｒｅｆｏｒｍｅｄ ｆｒｏｍ ｓｏｕｒｃｅ.
Ｔｈｉｓ ｐｒｏｊｅｃｔ ａｃｃｏｍｐｌｉｓｈｅｄ ｔｈｅ ｔｏｔａｌ ｓｅｐａｒａｔｉｏｎ ｏｆ ｒａｉｎｗａｔｅｒ ａｎｄ ｓｅｗａｇｅ ｆｏｒ ｂｏｔｈ ｂｕｉｌｄｉｎｇ ｓｔａｃｋ ｄｒａｉｎａｇｅ ａｎｄ ｏｕｔｄｏｏｒ ｓｉｔｅ ｄｒａｉｎａｇｅ ｉｎ
全运行带来很大的安全隐患 [１ꎬ２] ꎬ且电缆处于小口径塑料保
护套中ꎬ散热性差ꎬ电缆往复的热伸缩变形易使金属护套老
化ꎬ国网江苏省电力有限公司已发文严格控制非开挖定向
钻技术的应用 [３] ꎮ 为避免常规塑料保护管敷设电缆的安全
隐患ꎬ本文就水平定向钻铺设钢管内敷设高压电缆相关技
术进行介绍ꎬ以供参考ꎮ
水平定向钻铺设钢管内敷设高压电缆技术研究
水平定向钻铺设钢管内敷设高压电缆技术研究发布时间：2021-05-26T16:06:28.697Z 来源：《中国电业》2021年2月第5期作者：黎辉[导读] 随着我国经济的持续发展趋势，对电力工程的要求越来越高，黎辉北京星远福源电力设备安装有限公司 100076摘要：随着我国经济的持续发展趋势，对电力工程的要求越来越高，从而推动了电力工程配电设备工程项目的发展趋势。
在电力工程配电设备建设项目中，必须严格执行电缆敷设管理方法。
在现阶段，高压电缆项目的建设日益增多。
受河流和道路，周围环境，交通状况以及城市中错综复杂的市政管线的影响，开槽和铺设电缆管道越来越不适合城市发展。
顶管，盾构和水平定向钻机以及其他非开挖顶管施工技术越来越多地被使用。
不论是顶管施工还是盾构施工，高压电缆施工均存在施工时间长，资金投入大，施工风险高的缺点。
水平定向钻与顶管或盾构相比，开挖直径小，施工风险小，工期短，综合成本低，广泛用于电力装置的基础施工项目。
但是，常规铺设的电缆塑料保护管很容易受到外力的破坏，给电缆的安全运行带来很大的安全隐患，并且电缆处于口径的塑料保护壳中，散热能力差。
电缆的往复热膨胀变形容易使金属材料的保护套变脆，很多地区已发文严格控制非开挖定向钻技术的应用。
为避免常规塑料保护管敷设电缆的安全隐患，文就水平定向钻铺设钢管内敷设高压电缆相关技术进行介绍，以供参考。
关键词:电力工程；水平定向钻；钢管；高压电缆前言为实现高压电缆穿越江河，首先采用水平定向钻铺设钢管形成电缆通道，然后在钢管中放置圆形移动电缆抱箍，方便可靠地完成电缆敷设。
并且，在钢管的两侧设置带有含配重机构的电缆型伸缩补偿装置，以确保电缆操作的安全性，具有优异的经济和社会效益。
1工程概况220kV线路项目位于北京顺义。
路径长约8km，敷设横截面积2500mm2的高压220kV电缆。
该路线需要穿越东桥周围的潮白河，并且与河道成85度角。
需采用非开挖技术进行电缆通道施工。
