电子系统设计 考试题目
电子系统可靠性设计及测试在线考试
电子系统可靠性设计及测试在线考试1、电路板上的模拟信号的测试结果误差分布是有一定规律的，这种规律的概率分布属于哪一种？（） [单选题] *[单选,5分/题]A 随机分布B 正态分布(正确答案)C 二项式分布D 泊松分布2、产品开发初期，需要对其使用条件做详细的调查，不属于此阶段调查内容的是：（） [单选题] *[单选,5分/题]A 气候环境条件B 电磁环境条件C 人机操作条件D 互联设备接口条件E 开发环境条件(正确答案)3、电子产品故障分为永久失效和偶发可恢复故障，其中偶发可恢复故障的原因是：（） [单选题] *[单选,5分/题]A 受到外部过电应力导致器件内的局部个别特性损坏B 接收到的信号电平超出了器件所能接受的电压容限范围C 软件原因(正确答案)4、下列项目中可以免测试的项目是：（） [单选题] *[单选,5分/题]A 最大值B 最小值C 额定值(正确答案)D（mAx-min）/tE 单一故障假设F >mAx or5、在没有对口的针对性产品行业标准可以作为测试参考的时候，可以优先借鉴哪些行业的测试标准：（） [单选题] *[单选,5分/题]A 相同产品用于其他行业时的对应行业标准，如车载空调没有测试标准，借鉴家用空调的标准B 用于同一场合下的其它产品的对应行业标准，如车载空调没有测试标准，借鉴车载冰箱的标准(正确答案)6、系统的定义里包括几层含义：（） *[10分/题,多选不得分,少选得部分分]A.多个个体组成(正确答案)B.个体间相互作用(正确答案)C.个体间相互独立互不影响的集合D.个体间通过相互作用构成有机整体(正确答案)7、小概率随机偶发且能恢复的故障，诊断排查问题会用到如下哪些技术方法或参数：（） *[10分/题,多选不得分,少选得部分分]A.工程计算(正确答案)B.波形诊断(正确答案)C.IV曲线D.电压容限(正确答案)8、只通过模拟测试是不可能发现所有潜在问题的，还有如下方法可以作为模拟测试的补充手段： *[10分/题,多选不得分，少选得部分分]A.工程计算(正确答案)B.规范检查(正确答案)C.实际测试答案解析：工程计算、规范审查9、软件测试的数据覆盖包括哪些类型： *[10分/题,多选不得分,少选得部分分]A.标准数据(正确答案)B.边缘数据(正确答案)C.特征数据(正确答案)D.超限数据(正确答案)E.超类型数据(正确答案)F.多类型数据答案解析：标准数据、边缘数据、特征数据、超限数据、超类型数据10、软件测试的全覆盖是可能实现的。
电子系统设计复习资料
1. 请列出至少三个电阻器的主要特性参数：标称阻值、允许误差、额定功率、温度系数、噪声等。
2. 请列出至少三个电容器的用途：隔直流、旁路（去耦）、耦合、滤波、调谐、储能等。
3. 在应用电路中，通常在电磁继电器的线圈端并联一个二极管，该二极管的功能是_保护该线圈_。
（续流或蓄流也算正确）4. 欲对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（6）。
436426≥=5. 在单片机应用系统中，为实现单片机与被控对象的隔离，输出通常使用继电器或者光电隔离器，输入通常使用光电隔离器。
6. 一个4 位分辨率的A/D 转换器，参考电压为1V ，则该A/D 转换器所能识别的最小模拟电压值是（单位V ）（1/16）。
42/1V7. 某数/模转换器的输入为8位二进制数字信号（D 7～D 0），输出为0～25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为(0.1V)。
)12/(5.258-V8. 基准源和稳压源的区别是什么？（噪声系数、电流输出能力）9. 选用继电器的时候，要考虑的参数有哪些？（推动能力，驱动电压）10. 系统有某些数据需要掉电后不丢失，这时需要使用FLASH 或者EEPROM 保存。
11. 如要将一个最大幅度为5.1V 的模拟信号转换为数字信号，要求输入每变化20mV ，输出信号的最低位（LSB ）发生变化，应选用 8 位ADC 。
8225520/1.5<=mV V 12. 一个八位DAC 的最小电压增量为0.01V ，当输入代码为 00010010 时，输出电压为0.18 V 。
V V 18.001.000010010=⨯13. 选择电阻器、电容器时需要考虑的主要技术指标各有哪些？电阻器：阻值，功耗，精度，材质，封装等；电容器：容值，耐压，精度，封装等。
14. 选取DAC 需要考虑的主要技术指标有哪些？首先应该考虑的是DAC 的 转换精度 和 转换速度 。
电子系统设计题库
电子系统设计与组装复习题
一、电子系统设计的一般步骤是什么？
二、原理图设计的步骤是什么?
三、在使用PROTEL绘制电路原理图时，要将一个电路与另一个电路连接在一起,有哪两种方法？
四：PROTEL原理图绘制中的网络标号(Net Label)有何作用
五PROTEL原理图绘制中总线(Bus)具体指什么？
六、列举电路设计中常用电子元器件
七、在电子系统设计过程中为什么要进行仿真，仿真常用的软件有哪些？
八，在仿真前首先要生成网络表，网络表有何作用？
九、什么是印刷电路板，其英文简称是什么，印刷电路板一般包括几层？
十、什么是零件封装？它可以分为哪几类？
十一，分别说明在印刷电路板设计时铜膜导线(Trace) 焊点(Pad) 导孔(Via) 零件封
装的作用。
十二\设置相对原点位置应该选择哪一个图标。
（用笔圈出）
十三、总结印刷电路板设计的一般步骤。
电子系统设计

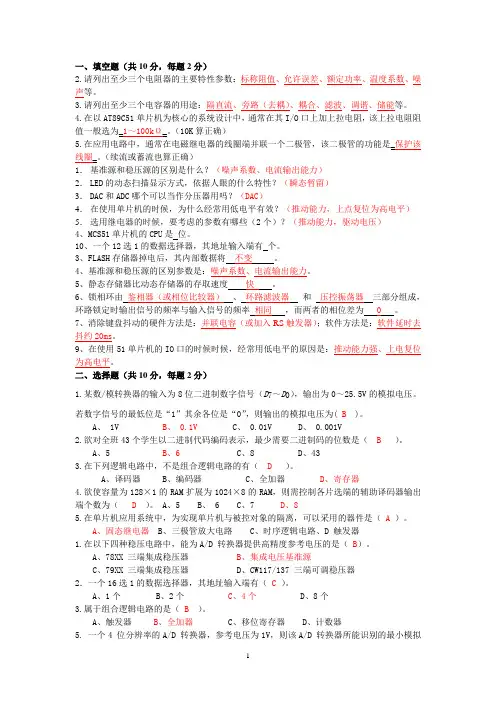

一、填空题（共10分，每题2分）2.请列出至少三个电阻器的主要特性参数：标称阻值、允许误差、额定功率、温度系数、噪声等。
3.请列出至少三个电容器的用途：隔直流、旁路（去耦）、耦合、滤波、调谐、储能等。
4.在以AT89C51单片机为核心的系统设计中，通常在其I/O口上加上拉电阻，该上拉电阻阻值一般选为_1～100kΩ_。
（10K算正确）5.在应用电路中，通常在电磁继电器的线圈端并联一个二极管，该二极管的功能是_保护该线圈_。
（续流或蓄流也算正确）1．基准源和稳压源的区别是什么？（噪声系数、电流输出能力）2．LED的动态扫描显示方式，依据人眼的什么特性？（瞬态暂留）3．DAC和ADC哪个可以当作分压器用吗？（DAC）4．在使用单片机的时候，为什么经常用低电平有效？（推动能力，上点复位为高电平）5．选用继电器的时候，要考虑的参数有哪些（2个）？（推动能力，驱动电压）4、MCS51单片机的CPU是位。
10、一个12选1的数据选择器，其地址输入端有个。
3、FLASH存储器掉电后，其内部数据将不变。
4、基准源和稳压源的区别参数是：噪声系数、电流输出能力。
5、静态存储器比动态存储器的存取速度快。
6、锁相环由鉴相器（或相位比较器）、环路滤波器和压控振荡器三部分组成，环路锁定时输出信号的频率与输入信号的频率相同，而两者的相位差为0。
7、消除键盘抖动的硬件方法是：并联电容（或加入RS触发器）；软件方法是：软件延时去抖约20ms。
9、在使用51单片机的IO口的时候时候，经常用低电平的原因是：推动能力强、上电复位为高电平。
二、选择题（共10分，每题2分）1.某数/模转换器的输入为8位二进制数字信号（D7～D0），输出为0～25.5V的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为( B)。
A、 1VB、 0.1VC、 0.01VD、 0.001V2.欲对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（ B ）。
电子系统设计基础试题参考答案
电子系统设计试题参考答案一设计一数字电压表，要求：输入0到5V，输出数码显示。
请给出设计方案，包括①原理框图，②关键器件（ADC）选择说明，结合平时上课所学内容给出一种③参考电路原理图。
（40分）本系统要完成的功能是8路模拟电压的采样、处理以及显示。
根据设计的要求，需要的元件主要有：传感器、多路选择器、A/D转换器、80C51单片机以及LED显示器件。
本设计选择的A/D转换器是ADC00809。
其内部结构图如下：由于ADC0809本身具有多路选择功能，故不需要额外设计多路选择器。
系统框图如下：硬件设计总图二比较说明TTL与RS-232C电平各自的特点，并RS-232C通信方式下PC机与单片机的典型连接电路。
（40分）单片机中集成了UART接口，可以与计算机串行接口相连接进行通信。
单片机系统中一般使用的是TTL电平，计算机串行口中使用的是RS-232C电平，所以须在两者之间进行电平变换。
串口电平转换有专用的芯片，MAXIM公司生产的MAX232芯片可完成TTL电平到RS-232C 电平的双向转换。
计算机串口一般有9芯与25芯两种。
在进行单片机接口电路设计时，可使用一片MAX232完成TTL电平至RS-232C电平的双向转换。
制作DB9转RJ45连线时可将串口接头中的7脚和8脚、4脚与6脚连在一起，这样使PC机始终处于接收和发送状态，而无须发送或等待应答信号。
串口转RJ45的连线中还可加入了复位信号。
将RS-232口的7脚和8脚短接后连接到RJ45的5脚，这样就可以使用RS-232口的RTS作为复位控制信号。
RTS信号经R1IN、R1OUT、T1IN、T1OUT两次变换后才接到了MCU的复位电路上，此目的是为了防止直接连接时对PC机串口RTS端产生过大的负载电流。
复位电路中使用了开关二极管IN4148隔离RTS端的负电平，并串接一个1K的电阻用于限流。
需要注意的是：PC机的发送（接收）线必须和MCU的接收（发送）线对应连接。
电设l试题集及答案
电子系统设计试题库一、填空题1、电子系统分为模拟型、数字型、及两者兼而有之的混合型三种。
2、所谓黑箱辨识方法，就是考察黑箱的输入、输出及其动态过程来定量地研究黑箱的功能特性、行为方式，从而探索其内部结构和机理。
3、印制电路板按板层可分为单层板、双层板和多面板。
4、电烙铁按加热方式分，有直热式、感应式、气体燃烧式等。
5、在焊接元器件时，常用的焊料是铅锡焊料。
6、印制电路板的地线可以采用并联分路式、汇流排式、大面积接地和一字形接地等布线形式。
7、电子测量仪器大体可分为专用仪器和通用仪器两大类。
8、测试技术包括调整和测试两部分。
9、电磁干扰产生的途径主要有平行线、天线效应、电磁感应。
10、典型的模拟电路系统主要由传感器件、信号放大与变换电路（模拟电路）和执行机构三部分组成。
11、晶体管串联反馈调整型稳压电源是一个闭环反馈控制系统，主要由调整元件、比较放大、基准电压、取样回路四部分组成。
12、随机存储器按存储机理不同可分为静态RAM 和动态RAM 。
13、数字模拟转换器常用的技术指标为分辨率和转换速率。
14、光电耦合器主要由发光二极管和光敏三极管组成。
15、热敏电阻有正温度系数热敏电阻和负温度系数热敏电阻之分。
16、常用电子元器件有电阻器、电容器、变压器、二极管、三极管等。
17、由PN结构成的半导体二极管具有的主要特性是单向导电性，电路符号是D 。
18、两个电感元件，L1=20mH，L2=20 mH，则并联起来后的等效电感L = 10 mH。
19、某三极管的型号为3DD1,其中第一个字母D表示NPN 型硅管。
20、某色标法四环电阻的第一、二、三、四色环分别为黄、蓝、红和金色，则其标称阻值为 4.7KΩ，允许偏差为±5%。
21、电容并联电路中，起决定性作用的是容量大的电容，串联电路中，起决定性作用的是容量小的电容。
22、用万用表测量电阻时，选好合适的档位后，在测量前应该先对万用表进行欧姆调零，对元器件进行放电。
成都理工《电子系统设计》复习题
复习题1.电子系统结构及各个模块功能。
2.实现Uo=Ui2-2Ui1Uo1 = - 2 Ui2Uo = - （Uo1 + Ui1）= 2 Ui2 - Ui13.A/D变换器需求起输入电压的幅度变化范围为：0~+5V，现有一输入信号变化范围为-10mV~+10mV，设计一个电平调理电路将输入电压调理到0~+5V。
可以使用电源为+-12V直流电源。
画出电路图4.由运放组成的晶体管β测量电路如下图，假设运放具有理想特性，晶体管的V BE=0.7V.(1) 求出晶体管c、b、e各极的电位；(2) 若电压表读数为200mV，求被测量晶体管的β值。
解：(1) v C = 6V v B = 0V v E = – 0.7VμA 2010200mV2002B ===R ImA 166121C 1C =-=-=R v v I50 故BC==I I β5. 已知：方波的幅度为2V ，方波的频率为500Hz ，要求设计一个将方波变换成三角波的积分电路，积分电路的输入电阻Ri>=10K 。
6. 电池报警电路。
现有一台电子设备中由12V 电池供电，当电池低于10.8V 时，设备不能正常工作。
设计一个电池低压报警电路（报警方式：当电池电压低的时候点亮发光二极管），画出原理图。
使用材料：电阻若干（包括可调电阻）、比较器、4.3V 稳压管、发光二极管。
7. 设计并制作一个程控放大器。
（1）通频带10Hz-150KHz ，输入阻抗大于500K Ω，最大输出10VPP 。
（2）增益可调范围0-60db ，每10db 步进。
放大倍数可预置，可修改，并用数码管显示。
增益误差不大于 2db 。
(3) 1片LM324 8. 直流电压的产生输入为9V 直流，使用LM7805、LM7905产生+5V ，-5V 直流电压。
使用LM317产生2.8V 的直流电压。
9.在电子系统中电源管理的思路及方法。
电源管理是指如何将电源有效分配给系统的不同组件。
电子系统设计题目..
复习1..LED数码管段码和位码的关系。
共阴极和共阳极如何判别？段码指的字形码，就是数码管上显示的字形。
位码指的多个数码管显示的时候，让数码管显示设定的对应的公共端的值，选择对应的数码管点亮。
这个就是位码，即位置码。
LED数码有共阳和共阴两种，把些LED发光二极管的正极接到一块（一般拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。
找公共共阴和公共共阳首先，我们找个电源（3到5伏）和1个1K（几百的也欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阴的了。
相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的了。
2.TM4C123G单片机的简介（内核、位宽等）内核：d ARM Cortex-M4F MCUs 位宽：32位ARM Cortex-M4F core up to 80 MHzPower:• Active power as low as375 µA/MHz• Low-power modes down to1.6 µAIntegration:• Up to 40 PWM outputs,2 QEIs• Up to 24 timers• 12-bit ADCs up to 1 MSPS• Up to 20 serial portsUART,I2C, SPI/SSI• CAN A/B, USB 2.0 OTG/H/DB 2.0总线和RS-232，RS-485总线的速率，传输距离RS-232总线的速率一般小于20kbps，传输距离一般小于15m，协议理论传输距离是10米RS-485总线的速率最高为10Mbps，传输距离最大约为1219m，协议理论传输距离是1000米USB2.0总线的速率USB2.0 High Speed（高速版）：理论速度是480Mbp，USB2.0 Full Speed（全速版）：理论速度是12Mbps，根据USB2.0规范，USB 信号在不经过放大的情况下，最远的传输距离是五米4.开关电源拓扑结构中,Buck型和Boost型的原理和区别Buck型开关电源将输入电压Vin变换成0≤vo≤Vin的稳定输出电压 Vo，所以又称降压开关电源。
电子系统设计题目[整理版]
![电子系统设计题目[整理版]](https://img.taocdn.com/s3/m/a7e635c0b8f3f90f76c66137ee06eff9aef849aa.png)
电子系统设计题目1、信号发生器设计设计任务和要求1) 信号产生类型：正弦波、方波和三角波。
2) 输出信号频率范围：100Hz~20KHz。
步进间隔小于等于10Hz。
频率偏移小于5%。
3) 输出信号幅度范围0.1V~5V。
步进0.1V可以调整，误差小于10%。
2、温度测量控制器设计11) 使用AD590温度传感器设计温度测量电路，温度范围-30度—150度。
2) 能进行温度显示3) 温度报警设定，掉电后数据保存。
4) 温度超限报警功能。
3、温度测量控制器设计21) 使用DS18B20温度传感器设计温度测量电路，温度范围-30度—150度。
2) 能进行温度显示3) 温度报警设定，掉电后数据保存。
4) 温度超限报警功能。
4、数控稳压电源设计。
1) 设计一个输出电压为0~30V，输出电流为0.5A；2) 输出电压可调，步进电压0.1V；3) 电压显示；4) 键盘输入调节。
5、直流电机转速测量与控制1) 电机转速测量，并数码管显示，单位为rad/min；2) 电机转速由数字设定，步长为10rad/min；3) 设定与实测转速的误差在1%内。
一块51单片机，1个直流电机，2个8段数码管，1个光电传感器6、小型多路温控采集系统设计1) 测温范围0~100度；2) 测温精度1±℃；3) 设计2路温度采集系统4) 数码管显示温度，显示方式为点测与巡测；5) 测温点与控制显示部分距离为50m 。
7、数字电压表设计1) 测量()V .00020-±的直流电压；2) 测量精度1±%；3) 显示测量电压 4) 语音报测量值8、数字电流测量表设计1) 测量()mA 2000-±的直流电流；2) 测量精度1±%；3) 显示测量电流 4) 语音报测量值9、简易电子琴设计1) 发声器件为8Ω、0.25W 动圈式扬声器；2) 设置至少8个音符的按键；3) +5V 供电4) 演奏3首乐曲10、利用PCF8563，设计2016奥运会倒计时钟1) 具有对表功能2) 显示当前时间和倒计时天数；3）具有停电保持功能。
最新电子系统设计期末复习试题
试卷1一、填空题（共10分，每题2分）1.OC门的输出端可并联使用，实现_线与_功能。
2.请列出至少三个电阻器的主要特性参数：标称阻值、允许误差、额定功率、温度系数、噪声等。
3.请列出至少三个电容器的用途：隔直流、旁路（去耦）、耦合、滤波、调谐、储能等。
4.在以AT89C51单片机为核心的系统设计中，通常在其I/O口上加上拉电阻，该上拉电阻阻值一般选为_10～100kΩ_。
（10K算正确）5.在应用电路中，通常在电磁继电器的线圈端并联一个二极管，该二极管的功能是_保护该线圈_。
（续流或蓄流也算正确）二、选择题（共10分，每题2分）1.某数/模转换器的输入为8位二进制数字信号（D7～D0），输出为0～25.5V的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为( B )。
A、 1VB、 0.1VC、 0.01VD、 0.001V2.欲对全班43个学生以二进制代码编码表示，最少需要二进制码的位数是（ B ）。
A、5B、6C、8D、433.在下列逻辑电路中，不是组合逻辑电路的有（ D ）。
A、译码器B、编码器C、全加器D、寄存器4.欲使容量为128×1的RAM扩展为1024×8的RAM，则需控制各片选端的辅助译码器输出端个数为（ D ）。
A、5B、 6C、7D、85.在单片机应用系统中，为实现单片机与被控对象的隔离，可以采用的器件是（ A ）。
A、固态继电器B、三极管放大电路C、时序逻辑电路D、D 触发器三、电路分析题（共20分，每题10分）1. 请仔细阅读如下图的电路，简述各运放的功能，并写出Ｖo1、Ｖo2、Ｖo的表达式。
（10分）参考答案：A1为反相加法电路（2分），A2为同相缓冲电路（2分），A3为减法电路（2分）。
Ｖo1＝－（ＶI1+ＶI2+ＶI2）；（1分）Ｖo2＝ＶI4（1分）Ｖo＝2Ｖo2－Ｖo1＝2ＶI4＋ＶI1+ＶI2+ＶI2（2分）2.如图所示为某音频信号放大电路，请分析图中所示的所有电阻和电容的在该电路中的主要功能或作用。
电子设计基础试题及答案
电子设计基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，以下哪个逻辑门可以实现非逻辑功能？A. 与门B. 或门C. 异或门D. 非门答案：D2. 一个完整的二进制数由哪两个部分组成？A. 符号位和数据位B. 符号位和控制位C. 数据位和校验位D. 符号位和地址位答案：A3. 在电子电路中，串联电阻的作用是什么？A. 限流B. 升压C. 降压D. 隔离答案：A4. 下列哪个元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门5. 在数字电路中，触发器的稳定状态是指？A. 输出为0B. 输出为1C. 输出保持不变D. 输出在0和1之间切换答案：C6. 以下哪个不是数字电路的优点？A. 高抗干扰性B. 低功耗C. 高稳定性D. 易于实现复杂功能答案：B7. 在电子电路中，二极管的正向导通电压通常是多少？A. 0.3VB. 0.7VC. 1.5VD. 3.3V答案：B8. 一个完整的三极管由几个部分组成？A. 两个B. 三个C. 四个D. 五个答案：B9. 在电子电路中，以下哪个元件可以存储能量？B. 电容器C. 电感器D. 二极管答案：C10. 以下哪个不是数字电路的基本逻辑运算？A. 与B. 或C. 非D. 乘答案：D二、多项选择题（每题3分，共15分）1. 数字电路中的逻辑门包括以下哪些？A. 与门B. 或门C. 异或门D. 乘法门答案：ABC2. 以下哪些是模拟电路中常用的元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：ABC3. 在电子电路中，以下哪些元件可以用于滤波？A. 电阻器B. 电容器D. 二极管答案：BC4. 以下哪些是数字电路中常用的触发器类型？A. SR触发器B. JK触发器C. D触发器D. T触发器答案：ABCD5. 在电子电路中，以下哪些元件可以用于放大信号？A. 三极管B. 运算放大器C. 电容器D. 二极管答案：AB三、判断题（每题2分，共10分）1. 数字电路中的逻辑门输出只能是0或1。
电子系统设计 考试题目
分析设计任务，画出恒温控制系统结构框图
二
、
系
统
硬
件
设
计
（
）
1. 根据系统框图，从设计任务提供的主要元器件中选 取各模块所需的主要元器件。（） 2. 在本任务中，分析控制器部分选择元器件的原因（ 选择单片机或FPGA的原因）。（）
得分
3. 在本任务中，分析选择显示电路部分的原因（选择 数码管或液晶的原因）。） 4. 在本任务中，分析选择键盘处理部分的原因（选择 独立键盘或矩阵键盘的原因）。（）
四、系统设计报告（） 1. 设计目的（不小于100字） 1.1 本设计的基本要求
1.2 设计功能简述
1.3 本设计的意义 2. 设计思路与方案（不小于200字） 2.1 设计思路 2.2 本设计的主要构成部分（并介绍各组成部分的作用）
设计任务：恒温控制系统设计 基本要求 设计一个恒温自动控制系统，保持温度稳定在设定值。温度 可以在—定范围内由人工设定，并能在受外界环境温度影响的 情况下实现自动控制，以保持设定的温度基本不变。 主要性能指标 (1) 温度设定范围为20℃至60℃，最小区分度为1度； (2) 用按键进行温度设定，并可显示设定温度和实际温度； (3) 当温度高于设定最高温度时，蜂鸣器报警和警示灯闪烁。 提供的主要元器件 EP1C6系列 FX2N系列 单片机 C8051F360 FPGA PLC 单片机 AT89S52 8×8点阵 LCD12864 七段共阴 七段共阳 数码管 数码管 屏 LCD1602 AD0809 TLC549 DAC0832 DS18B20 AD590 SPEAKER LED
电子设计期末考试试题
电子设计期末考试试题# 电子设计期末考试试题## 一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的开环增益通常在什么范围内？A. 10^2B. 10^3C. 10^4D. 10^5 至 10^62. 下列哪个不是数字逻辑电路的特点？A. 易于设计B. 易于测试C. 易于调试D. 可编程性3. 在数字电路中，触发器的作用是什么？A. 存储一位二进制数据B. 进行算术运算C. 进行逻辑运算D. 作为放大器使用4. 以下哪个是模拟信号的特点？A. 离散值B. 连续变化C. 仅包含0和1D. 仅包含正弦波5. 以下哪个是数字信号的优点？A. 抗干扰能力强B. 易于放大C. 易于过滤D. 易于模拟## 二、简答题（每题10分，共30分）1. 请简述数字电路与模拟电路的主要区别。
2. 解释什么是模数转换器（ADC）和数模转换器（DAC），并简述它们在电子系统中的作用。
3. 什么是反馈在放大器设计中的作用？请举例说明。
## 三、计算题（每题25分，共50分）1. 假设有一个理想运算放大器，其开环增益为无限大。
给定一个非反相放大器电路，输入电压为 \( V_{in} = 1 \) V，求输出电压\( V_{out} \)。
2. 给定一个简单的RC低通滤波器电路，其中 \( R = 1k\Omega \)，\( C = 10 \mu F \)。
若输入信号频率为 \( f = 1kHz \)，计算该滤波器的截止频率，并判断输入信号是否被滤除。
## 四、设计题（共30分）设计一个简单的放大电路，要求如下：- 输入信号为 \( V_{in} \)，输出信号为 \( V_{out} \)。
- 放大倍数为10。
- 使用一个运算放大器构建电路。
- 画出电路图，并简要说明电路的工作原理。
## 五、分析题（共30分）分析以下电路图，并回答以下问题：- 该电路是一个什么类型的放大器？- 该放大器的增益是多少？- 如果输入信号 \( V_{in} \) 为正弦波，输出信号 \( V_{out} \) 将呈现什么特性？（注：电路图略，考生需自行绘制电路图并进行分析。
电设l试题集及参考答案
电子系统设计试题库一、填空题1、电子系统分为模拟型、数字型、及两者兼而有之的混合型三种。
2、所谓黑箱辨识方法，就是考察黑箱的输入、输出及其动态过程来定量地研究黑箱的功能特性、行为方式，从而探索其内部结构和机理。
3、印制电路板按板层可分为单层板、双层板和多面板。
4、电烙铁按加热方式分，有直热式、感应式、气体燃烧式等。
5、在焊接元器件时，常用的焊料是铅锡焊料。
6、印制电路板的地线可以采用并联分路式、汇流排式、大面积接地和一字形接地等布线形式。
7、电子测量仪器大体可分为专用仪器和通用仪器两大类。
8、测试技术包括调整和测试两部分。
9、电磁干扰产生的途径主要有平行线、天线效应、电磁感应。
10、典型的模拟电路系统主要由传感器件、信号放大与变换电路（模拟电路）和执行机构三部分组成。
11、晶体管串联反馈调整型稳压电源是一个闭环反馈控制系统，主要由调整元件、比较放大、基准电压、取样回路四部分组成。
12、随机存储器按存储机理不同可分为静态RAM 和动态RAM 。
13、数字模拟转换器常用的技术指标为分辨率和转换速率。
14、光电耦合器主要由发光二极管和光敏三极管组成。
15、热敏电阻有正温度系数热敏电阻和负温度系数热敏电阻之分。
16、常用电子元器件有电阻器、电容器、变压器、二极管、三极管等。
17、由PN结构成的半导体二极管具有的主要特性是单向导电性，电路符号是D 。
18、两个电感元件，L1=20mH，L2=20 mH，则并联起来后的等效电感L = 10 mH。
19、某三极管的型号为3DD1,其中第一个字母D表示NPN 型硅管。
20、某色标法四环电阻的第一、二、三、四色环分别为黄、蓝、红和金色，则其标称阻值为 4.7KΩ，允许偏差为±5%。
21、电容并联电路中，起决定性作用的是容量大的电容，串联电路中，起决定性作用的是容量小的电容。
22、用万用表测量电阻时，选好合适的档位后，在测量前应该先对万用表进行欧姆调零，对元器件进行放电。
电子信息系统设计考试 选择题 59题
1. 在数字电路设计中，下列哪种逻辑门是基本的？A. 与门B. 非门C. 或门D. 异或门2. 下列哪个不是电子信息系统设计的主要步骤？A. 需求分析B. 系统设计C. 系统测试D. 系统维护3. 在微处理器设计中，下列哪个组件负责执行算术和逻辑运算？A. ALUB. CUC. 寄存器D. 缓存4. 下列哪种通信协议适用于局域网？A. TCP/IPB. HTTPC. EthernetD. FTP5. 在数字信号处理中，下列哪个是采样定理的核心内容？A. 采样频率必须高于信号最高频率的两倍B. 采样频率必须低于信号最高频率的两倍C. 采样频率必须等于信号最高频率的两倍D. 采样频率必须高于信号最高频率6. 下列哪种存储器类型速度最快？A. 硬盘B. 固态硬盘C. 缓存D. 光盘7. 在电子信息系统设计中，下列哪个是软件工程的核心原则？A. 模块化B. 可扩展性C. 可维护性D. 以上都是8. 下列哪种编程语言常用于嵌入式系统设计？A. PythonB. JavaC. C++D. JavaScript9. 在网络设计中，下列哪个设备用于连接不同类型的网络？A. 路由器B. 交换机C. 集线器D. 网桥10. 下列哪种技术用于提高数据传输的安全性？A. 加密B. 压缩C. 编码D. 解码11. 在电子信息系统设计中，下列哪个是硬件描述语言？A. VHDLB. PythonC. JavaD. C++12. 下列哪种传感器常用于检测温度？A. 光电传感器B. 压力传感器C. 温度传感器D. 加速度传感器13. 在数字电路设计中，下列哪种技术用于减少功耗？A. 低功耗设计B. 高功耗设计C. 中等功耗设计D. 超低功耗设计14. 下列哪种技术用于提高数据存储的可靠性？A. RAIDB. SSDC. HDDD. CD15. 在电子信息系统设计中，下列哪个是系统集成的主要目标？A. 提高性能B. 降低成本C. 提高可靠性D. 以上都是16. 下列哪种技术用于提高无线通信的效率？A. MIMOB. SISOC. SIMOD. MISO17. 在电子信息系统设计中，下列哪个是系统测试的主要类型？A. 单元测试B. 集成测试C. 系统测试D. 以上都是18. 下列哪种技术用于提高图像处理的效率？A. 并行处理B. 串行处理C. 顺序处理D. 随机处理19. 在电子信息系统设计中，下列哪个是系统优化的主要方法？A. 算法优化B. 硬件优化C. 软件优化D. 以上都是20. 下列哪种技术用于提高数据传输的速度？A. 光纤通信B. 无线通信C. 有线通信D. 卫星通信21. 在电子信息系统设计中，下列哪个是系统安全的主要目标？A. 防止数据泄露B. 防止系统崩溃C. 防止恶意攻击D. 以上都是22. 下列哪种技术用于提高数据存储的容量？A. 多级存储B. 单级存储C. 双级存储D. 三级存储23. 在电子信息系统设计中，下列哪个是系统维护的主要内容？A. 硬件维护B. 软件维护C. 数据维护D. 以上都是24. 下列哪种技术用于提高数据处理的效率？A. 分布式处理B. 集中式处理C. 混合式处理D. 顺序处理25. 在电子信息系统设计中，下列哪个是系统升级的主要方法？A. 硬件升级B. 软件升级C. 数据升级D. 以上都是26. 下列哪种技术用于提高数据传输的可靠性？A. 冗余技术B. 非冗余技术C. 单点技术D. 多点技术27. 在电子信息系统设计中，下列哪个是系统扩展的主要方法？A. 硬件扩展B. 软件扩展C. 数据扩展D. 以上都是28. 下列哪种技术用于提高数据存储的效率？A. 压缩技术B. 非压缩技术C. 编码技术D. 解码技术29. 在电子信息系统设计中，下列哪个是系统监控的主要内容？A. 硬件监控B. 软件监控C. 数据监控D. 以上都是30. 下列哪种技术用于提高数据处理的可靠性？A. 容错技术B. 非容错技术C. 单点技术D. 多点技术31. 在电子信息系统设计中，下列哪个是系统管理的主要内容？A. 硬件管理B. 软件管理C. 数据管理D. 以上都是32. 下列哪种技术用于提高数据传输的效率？A. 多路复用技术B. 单路复用技术C. 双路复用技术D. 三路复用技术33. 在电子信息系统设计中，下列哪个是系统优化的主要目标？A. 提高性能B. 降低成本C. 提高可靠性D. 以上都是34. 下列哪种技术用于提高数据存储的可靠性？A. 备份技术B. 非备份技术C. 单点技术D. 多点技术35. 在电子信息系统设计中，下列哪个是系统测试的主要方法？A. 黑盒测试B. 白盒测试C. 灰盒测试D. 以上都是36. 下列哪种技术用于提高数据处理的效率？A. 并行计算B. 串行计算C. 顺序计算D. 随机计算37. 在电子信息系统设计中，下列哪个是系统维护的主要目标？A. 提高性能B. 降低成本C. 提高可靠性D. 以上都是38. 下列哪种技术用于提高数据传输的可靠性？A. 纠错技术B. 非纠错技术C. 单点技术D. 多点技术39. 在电子信息系统设计中，下列哪个是系统升级的主要目标？A. 提高性能B. 降低成本C. 提高可靠性D. 以上都是40. 下列哪种技术用于提高数据存储的效率？A. 分层存储B. 非分层存储C. 单层存储D. 双层存储41. 在电子信息系统设计中，下列哪个是系统扩展的主要目标？A. 提高性能B. 降低成本C. 提高可靠性D. 以上都是42. 下列哪种技术用于提高数据处理的可靠性？A. 冗余计算B. 非冗余计算C. 单点计算D. 多点计算43. 在电子信息系统设计中，下列哪个是系统管理的主要目标？A. 提高性能B. 降低成本C. 提高可靠性D. 以上都是44. 下列哪种技术用于提高数据传输的效率？A. 多路传输B. 单路传输C. 双路传输D. 三路传输45. 在电子信息系统设计中，下列哪个是系统优化的主要方法？A. 算法优化B. 硬件优化C. 软件优化D. 以上都是46. 下列哪种技术用于提高数据存储的可靠性？A. 冗余存储B. 非冗余存储C. 单点存储D. 多点存储47. 在电子信息系统设计中，下列哪个是系统测试的主要目标？A. 提高性能B. 降低成本C. 提高可靠性D. 以上都是48. 下列哪种技术用于提高数据处理的效率？A. 分布式计算B. 集中式计算C. 混合式计算D. 顺序计算49. 在电子信息系统设计中，下列哪个是系统维护的主要方法？A. 硬件维护B. 软件维护C. 数据维护D. 以上都是50. 下列哪种技术用于提高数据传输的可靠性？A. 冗余传输B. 非冗余传输C. 单点传输D. 多点传输51. 在电子信息系统设计中，下列哪个是系统升级的主要方法？A. 硬件升级B. 软件升级C. 数据升级D. 以上都是52. 下列哪种技术用于提高数据存储的效率？A. 压缩存储B. 非压缩存储C. 编码存储D. 解码存储53. 在电子信息系统设计中，下列哪个是系统扩展的主要方法？A. 硬件扩展B. 软件扩展C. 数据扩展D. 以上都是54. 下列哪种技术用于提高数据处理的可靠性？A. 容错处理B. 非容错处理C. 单点处理D. 多点处理55. 在电子信息系统设计中，下列哪个是系统管理的主要方法？A. 硬件管理B. 软件管理C. 数据管理D. 以上都是56. 下列哪种技术用于提高数据传输的效率？A. 多路传输B. 单路传输C. 双路传输D. 三路传输57. 在电子信息系统设计中，下列哪个是系统优化的主要目标？A. 提高性能B. 降低成本C. 提高可靠性D. 以上都是58. 下列哪种技术用于提高数据存储的可靠性？A. 备份存储B. 非备份存储C. 单点存储D. 多点存储59. 在电子信息系统设计中，下列哪个是系统测试的主要方法？A. 黑盒测试B. 白盒测试C. 灰盒测试D. 以上都是答案：1. B2. D3. A4. C5. A6. C7. D8. C10. A11. A12. C13. A14. A15. D16. A17. D18. A19. D20. A21. D22. A23. D24. A25. D26. A27. D28. A29. D30. A31. D32. A33. D34. A35. D36. A37. D38. A39. D40. A41. D42. A43. D44. A45. D46. A47. D48. A49. D50. A51. D52. A53. D54. A55. D56. A57. D59. D。
电子系统考试试题
电子系统考试试题1、数字逻辑电路中有两种逻辑状态时逻辑0和逻辑1，试问TTL 的逻辑0和逻辑1分别表示的电压范围是什么，输入和输出有什么的不同，？CMOS 的逻辑特点是什么？他们直接连接注意什么？答案：一般认为TTL的逻辑0表示的电压范围是0-0.8V，1所表示的范围为2.4-5V，若严格要求区分输入和输出则两者是有差别的，TTL74系列输入低电平上限值为0.8V高电平下限值为2V.,输出低电平上限0.4V，高电平下限2.4V。
TTL74LS系列0.8,2；0.5,2.7。
2 CMOS 以5V为列：1.5,3.5；0.05, 4.6。
CMOS逻辑特点：输入端不取用电流，功耗低，抗干扰能力强，但工作速度比较低，在使用时注意正确掌握使用方法，否则容易造成损坏。
3 TTL 和CMOS 相互连接注意：驱动门大于负载门，根据电路手册参数结合使用。
2、TTL逻辑器件的输入端悬空时逻辑1还是逻辑0 答案：TTL入端悬空式逻辑1但不可靠一般不这样用。
3、CMOS逻辑器件的输入端是逻辑1还是逻辑0 答案：CMOS 门输入端不应悬空万一疏漏而使其悬空，此时为逻辑0；4、TTL逻辑器件所使用的电压电源是+5V，允许在正负百分之五的范围内工作5、Eda指的是答案：电子系统设计自动化其英文含义是electron designautomatization6、MAX+plus 2 软件有几种输入方式，个有何特点答案：有四种输入方式：1原理图输入方式这种编辑方法适合于顶层原理图和底层原理图2文本编辑(ABEL) 适用于描述功能块和制作各种元件符号3 文本编辑（VHDL）功能同上4 波形编辑适合于描述各种状态机邮寄那些难的原理图和语言来描述的逻辑关系7、占空比是什么答案：脉冲宽度和脉冲周期之比8、AD转换有几种方法，他们转换速度有何不同。
答案：1有直接转换，即能把输入的模拟电压直接转换为输出的数字量，而不需要经过中间变量，常用的电路有并联比较型、和反馈型，其中反馈比较型中包括技术型ad转换器和逐次渐近型转换器。
电子设计基础考试题及答案
电子设计基础考试题及答案
第一部分：选择题
1. 布线是电子设计中的重要环节，以下哪项不是布线的目的？- A. 降低噪声干扰
- B. 提高信号传输速度
- C. 降低功耗
- D. 美化电路板外观
答案：D. 美化电路板外观
2. 在数字电路中，下面哪个不是常见的逻辑门？
- A. 与门
- B. 或门
- C. 非门
- D. 互斥或门
答案：D. 互斥或门
3. 以下哪个元器件用于存储数字信息？
- A. 电阻
- B. 电容
- C. 二极管
- D. 触发器
答案：D. 触发器
第二部分：填空题
1. 电阻的单位是____。
答案：欧姆（Ω）
2. 二进制数1011对应的十进制数是____。
答案：11
3. 安排电路板上元器件的布局叫做____。
答案：布线
第三部分：简答题
1. 请简要解释什么是逻辑门？
答：逻辑门是一种基本的数字逻辑电路，根据输入信号的不同
组合来生成特定的输出信号。
逻辑门根据布尔代数原理进行操作，
常见的逻辑门有与门、或门、非门等。
2. 什么是时钟信号？在数字电路中有什么作用？
答：时钟信号是一种周期性的信号，用于同步各个元件的操作。
在数字电路中，时钟信号起到了提供时序和协调各个元件工作的作用，确保电路按照预定的顺序和时间进行计算和传输。
以上为电子设计基础考试题及答案。
希望对您有所帮助！。
电子系统设计试题
试卷一、四试卷二、五试卷三、六试卷一试卷三试卷二试卷四试卷五试卷六试卷一三、设计一正弦波发生器。
要求频率在1000H。
（25分）Z试卷二三、设计一方波和三角波发生器。
要求频率为1000Hz。
（25分）试卷三三、设计一直流稳压电源。
要求输入电压为～220V，输出电压为+5V，电流为0.5A。
（25分）试卷四三、设计PD和PI调节器，并简述其在控制系统中的应用。
（25分）试卷五三、设计一电动机正反转控制电路，并用PLC实现。
（25分）试卷六三、设计一变频控制主电路。
要求输入为+15V电压，输出为峰值时15V的正弦波。
（25分）试卷一试卷二试卷三试卷四试卷五试卷六试卷一试卷二试卷三试卷四五、设计一思路故障报警电路。
工作正常时，输入端A，B，C，D均为1（表示温度或压力等参数均正常）。
这时：（1）晶体管T1导通，电动机M转动；（2）晶体管T2截止，蜂鸣器HA不响；（3）各路状态指示灯HLA～HLD全亮。
如果系统中某路出现故障，例如A路，则A的状态从1变为0。
这是：（1）T1截止，电动机停转；（2）T2导通，蜂鸣器发出报警声响；（3）HLA熄灭，表示A路发生故障。
（20分）试卷五五、设计一优先裁决电路。
要求是自动裁决游泳比赛优先到达，输入A1，A2来自终点的光电检测管，输出为响应的发光二极管LED1，LED2，裁判的复位按钮为SB。
对应的LED能显示优先到达者。
（20分）试卷六五、设计四人参加智力竞赛的抢答器。
设计要求电路中的主要器件是74LS175型上升沿D触发器，裁判先清零，宣布比赛开始。
参赛选手强答成功后对应的LED灯亮，同时喇叭发出声音表示抢答成功。
（20分）试卷1/2/3试卷4/5/6。
