注塑模具种类及概述
塑料模具归类知识大全

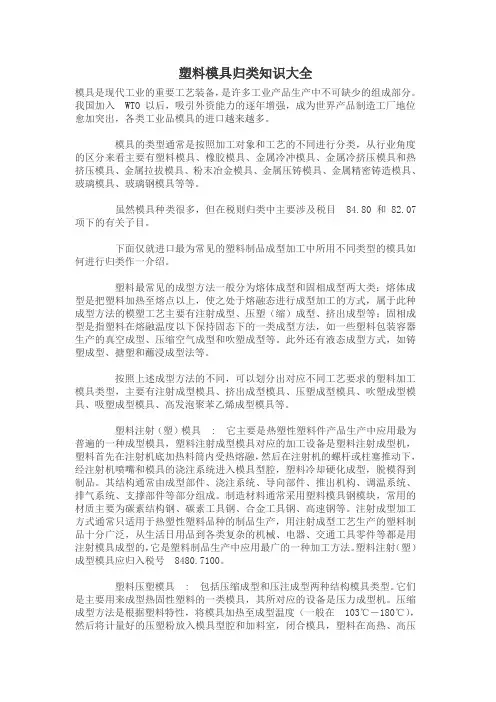

塑料模具归类知识大全模具是现代工业的重要工艺装备，是许多工业产品生产中不可缺少的组成部分。
我国加入 WTO以后，吸引外资能力的逐年增强，成为世界产品制造工厂地位愈加突出，各类工业品模具的进口越来越多。
模具的类型通常是按照加工对象和工艺的不同进行分类，从行业角度的区分来看主要有塑料模具、橡胶模具、金属冷冲模具、金属冷挤压模具和热挤压模具、金属拉拔模具、粉末冶金模具、金属压铸模具、金属精密铸造模具、玻璃模具、玻璃钢模具等等。
虽然模具种类很多，但在税则归类中主要涉及税目 84.80和82.07项下的有关子目。
下面仅就进口最为常见的塑料制品成型加工中所用不同类型的模具如何进行归类作一介绍。
塑料最常见的成型方法一般分为熔体成型和固相成型两大类：熔体成型是把塑料加热至熔点以上，使之处于熔融态进行成型加工的方式，属于此种成型方法的模塑工艺主要有注射成型、压塑（缩）成型、挤出成型等；固相成型是指塑料在熔融温度以下保持固态下的一类成型方法，如一些塑料包装容器生产的真空成型、压缩空气成型和吹塑成型等。
此外还有液态成型方式，如铸塑成型、搪塑和蘸浸成型法等。
按照上述成型方法的不同，可以划分出对应不同工艺要求的塑料加工模具类型，主要有注射成型模具、挤出成型模具、压塑成型模具、吹塑成型模具、吸塑成型模具、高发泡聚苯乙烯成型模具等。
塑料注射（塑）模具 : 它主要是热塑性塑料件产品生产中应用最为普遍的一种成型模具，塑料注射成型模具对应的加工设备是塑料注射成型机，塑料首先在注射机底加热料筒内受热熔融，然后在注射机的螺杆或柱塞推动下，经注射机喷嘴和模具的浇注系统进入模具型腔，塑料冷却硬化成型，脱模得到制品。
其结构通常由成型部件、浇注系统、导向部件、推出机构、调温系统、排气系统、支撑部件等部分组成。
制造材料通常采用塑料模具钢模块，常用的材质主要为碳素结构钢、碳素工具钢、合金工具钢、高速钢等。
注射成型加工方式通常只适用于热塑性塑料品种的制品生产，用注射成型工艺生产的塑料制品十分广泛，从生活日用品到各类复杂的机械、电器、交通工具零件等都是用注射模具成型的，它是塑料制品生产中应用最广的一种加工方法。
塑料模具基础知识_
塑料模具种类塑料模具一般来说分为（注射模）：二板模（即大水口模）三板模（即小水口模）热流道模在模具设计中根据客户的要求和产品的进胶方式来确定用二板模还上用三板模。
下面分别介绍二板模和三板模。
一．二板模。
一般来说一套模具分为：模具结构、成形零件、.浇铸系统、冷却系统、顶出系统、排气系统。
模具结构—即为模架，是用来固定成形零件的。
成形零件—即为模仁，入子，滑块等等用来成形制品的零件。
浇铸系统—为塑料进入模具的流道和机嘴等零件。
冷却系统—是用来控制模具温度的。
也就是在模仁上的水路或其他用来冷却的设施。
一般来说模仁上或者是模板上都应有水路。
“顶出系统—是指顶针等用来顶出制品的机构和零件。
排气系统—在成形时用来排出模具型腔中的空气的，避免在成形时使制品产生气泡和填充不满。
二板模故名思意即为二块模板如下图所示：二板模的典型结构图示1：为上固定板2：为母模板。
3：为公模板4：为导柱5：上顶针板6：为下顶针板7：下固定板8：模脚一套模又分为公模侧和母模侧如下所示：上半部分为母模侧、下半部分为公模侧在成形时母模侧是固定在成形机台上不动的所以也叫固定侧。
而公模侧在成形完成时会通过成形机的开模系统运动而运动从而打开模具所以公模侧也叫可动侧。
当模具打开后成形机台的顶出系统通过KO推动顶针板从而顶出制品。
下面为模具在成形时的运动过程。
如图所示：合模状态开模状态顶出产品状态模具通过定位环定位在成形机台上，用螺丝锁紧。
在合模时，顶出板是通过回位针和弹簧来进行复位的。
在进行设计时弹簧一般下陷入公模板20-40mm。
具体情况视模具大小而定。
弹簧一般预压10-15mm。
即弹簧长度等于顶针板至公模板的距离加上陷入公模板的长度加上10-15mm。
顶出板上为了使顶出平稳要加上中拖司，即顶板导柱导套。
中拖司一般用标准型号，加在标准位置。
为避免使顶出板和公模板碰仗和公模板变形要在下固定板和公模板之间加上支撑柱（SP）和限位柱，但不的和顶针相干涉。
注塑工艺
注塑成型工艺优质的塑料产品来自上好的原料、精密的模具和先进的成形设备，注塑模具又处于核心的地位一、注塑成型（injection molding）二、注塑成型机1、合模装置——开闭模具以执行脱模作业2、注塑装置将树脂预加热融化后，再射入模具内，此时要旋转螺杆并如图所示，染投入到料斗的树脂停留在螺杆前端（计量），经过相当于所需树脂的行程储藏后再进行射出。
当树脂在模具内流动时，则控制螺杆的移动速度（射出速度），并在填充树脂用压力（射出压力）进行控制，当达到一定的螺杆位置或射出压力时则从速度控制切换成压力控制。
三、注塑模具1.模具的分类（1）按塑料材料类别分a：热塑性注塑模b：热固性注塑模（2）按模具型腔分a：单型腔注塑模b：多型腔注塑模（3）按注塑机类型分a：卧式注塑机用注塑模b：立式注塑机用注塑模（4）按模具浇注系统分a：冷流道模b：绝热流道模c：热流道模d：温流道模2.注塑模具的组成部分（1）成型零部件赋予成型材料形状及尺寸的零件。
通常由型芯、凹模或型腔、以及螺纹型芯或型环、镶块等组成（2）浇注系统将熔融塑料由注射机喷嘴引向闭合的模腔。
通常由主流道、分流道、浇口和冷料井组成。
（3）导向部分为了保证动模与定模闭合时能准确对准而设置的导向部件。
通常导向部件由导柱和導套组成。
有的模具还在推板上设置导向部件上设置导向部件，保证脱模机构的运动灵活平稳。
（4）脱模机构实现塑件脱模的装置。
其结构形式常用的有推杆（顶针）、推管、推板、侧抽芯和斜顶等脱模机构。
（5）调温系统为了满足注塑成型工艺对模具温度的要求，需要有调温系统对模具温度进行调节的设施。
（6）排气系统为了将模具型腔内的气体顺利排出，常在模具分型面处开设排气槽。
排气槽的形式有：利用顶针进行排气、利用分型面、开设专用的排气槽、模具结构做成镶件形式进行排气。
（7）其它零部件支撑、固定零件、定位、限位等2. 浇注系统定义：模具中从注塑机喷嘴起到型腔入口为止的塑料融体的流道通道，或在此通道内冷凝的固体塑料。
注塑模具基础知识培训
2.模具的分类
按注塑模具的分型结构分类
➢ 单分型面注塑模具 ➢ 双分型面注塑模具 ➢ 多分型面注塑模具 ➢ 叠层模
2.模具的分类
按注塑模具的分型结构分类
单分型面
整个模具只在动模和定模之间具有一个分型面，开模时，动模和定模分开，从而 取出塑件，也称二板模。它是注塑模具中最简单最基本的一种形式，也是应用最 广泛的一种注塑模。
PC、 ASA、 PMMA
50万
80万
PMMA/ABS PMMA+ASA
PC+ABS 高光ABS
HIPS
PA6+GF20~40
玻纤材料（玻纤 含量小于等于40%）
50万
50万 小于15万 15万~80万
产品表面要求 外观喷漆 皮纹 非外观件 外观喷漆 皮纹 非外观件 外观喷漆 皮纹 非外观件
一般喷漆外观件 皮纹
2.模具的分类
按注塑模具的浇注系统特征分类
➢ 模内贴膜注塑模具 INS（Film insert molding）：将带有外观效果的INS薄膜预先吸塑/高压成型，把 多余的膜边冲切，再把冲切好的薄膜壳片放置在注塑模具内进行注塑。
2.模具的分类
按注塑模具的浇注系统特征分类
➢ 模内贴膜注塑模具 IMD（In-mold decoration）：将带有外观效果的IMD薄膜（卷材）安装在输膜机 上，而输膜机则固定在注塑机上，在注塑机开模时让薄膜输进模具中间，合模后 让胶料注射，让薄膜贴覆在模具上同时与胶料成型。
前模板 导套
后模板 导柱
型腔
图1
型芯 产品
滑块
斜导柱
图2
前模板 导柱 导套
后模板
动定模导向系统
2、方导柱导向
注塑模具的类型

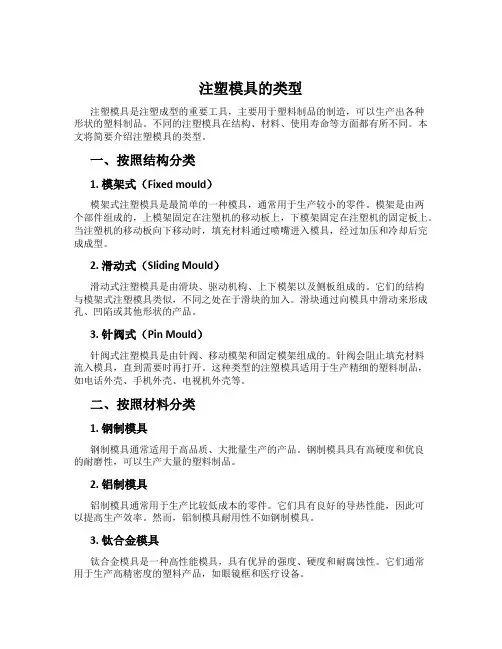

注塑模具的类型注塑模具是注塑成型的重要工具，主要用于塑料制品的制造，可以生产出各种形状的塑料制品。
不同的注塑模具在结构、材料、使用寿命等方面都有所不同。
本文将简要介绍注塑模具的类型。
一、按照结构分类1. 模架式（Fixed mould）模架式注塑模具是最简单的一种模具，通常用于生产较小的零件。
模架是由两个部件组成的，上模架固定在注塑机的移动板上，下模架固定在注塑机的固定板上。
当注塑机的移动板向下移动时，填充材料通过喷嘴进入模具，经过加压和冷却后完成成型。
2. 滑动式（Sliding Mould）滑动式注塑模具是由滑块、驱动机构、上下模架以及侧板组成的。
它们的结构与模架式注塑模具类似，不同之处在于滑块的加入。
滑块通过向模具中滑动来形成孔、凹陷或其他形状的产品。
3. 针阀式（Pin Mould）针阀式注塑模具是由针阀、移动模架和固定模架组成的。
针阀会阻止填充材料流入模具，直到需要时再打开。
这种类型的注塑模具适用于生产精细的塑料制品，如电话外壳、手机外壳、电视机外壳等。
二、按照材料分类1. 钢制模具钢制模具通常适用于高品质、大批量生产的产品。
钢制模具具有高硬度和优良的耐磨性，可以生产大量的塑料制品。
2. 铝制模具铝制模具通常用于生产比较低成本的零件。
它们具有良好的导热性能，因此可以提高生产效率。
然而，铝制模具耐用性不如钢制模具。
3. 钛合金模具钛合金模具是一种高性能模具，具有优异的强度、硬度和耐腐蚀性。
它们通常用于生产高精密度的塑料产品，如眼镜框和医疗设备。
三、按照用途分类1. 塑料零件模具塑料模具是一种广泛应用于工业生产的模具，它们通常用于生产汽车零件、电器外壳、玩具以及家用品等大量塑料制品。
2. 橡胶模具橡胶模具是专门用于生产橡胶制品的模具。
橡胶模具通常由硅胶或混合材料制成，可以生产出各种形状和硬度的橡胶制品。
3. 硅胶模具硅胶模具通常用于生产精确的塑料制品，如电子产品的外壳、医疗设备等。
硅胶模具具有耐腐蚀性、维护性以及成本效益高等特点。
注塑模具入门基础知识
注塑模具入门基础知识一、塑料的定义及组成塑料是指以高分子合成树脂为主要成份、在一定温度和压力下具有塑性和流动性，可被塑制成一定形状，且在一定条件下保持形状不变的材料。
组成：聚合物合成树脂（40 ~ 100%）辅助材料：增塑剂、填充剂、稳定剂、润滑剂、着色剂、发泡剂、增强材料。
辅助材料作用：改善材料的使用性能与加工性能，节约树脂材料（贵）二、塑料的分类：300 余品种，常用的是40 余种名称是以所使有的合成树脂作为名称来称呼：聚乙烯、聚丙烯、聚氯乙烯、酚醛树脂、氧树脂,俗称：电木（酚醛树脂）,有机玻璃（聚甲基丙烯酸甲脂）,玻璃钢（热固性树脂用玻璃纤维增强）;英文名称：尼龙（聚酰胺）PA 聚乙烯PE分类：热固性塑料与热塑性塑料（按塑料的分子结构）1、热塑性塑料具有线型分子链成支架型结构加热变软，泠却固化不可逆的2、热固性塑料：具有网状分子链结构加热软化，固化后不可逆.通用塑料：指产量大，用途广。
价格低廉的一类塑料。
如：聚乙烯，聚丙烯，聚氯乙烯，聚苯乙烯，醛酚塑料，氨基塑料占塑料产量的60%工程塑料：指机械性能高，可替代金属而作工程材料的一类，尼龙，聚磷酸脂，聚甲醛，ABS 特种塑料：隙氧树脂三、塑料的性能1、质量轻，密度0.9~0.23g /cm^ 泡沫塑料0.189g/cm2、比强度高：是金属材料强度的1/10 。
玻璃钢强度更高3、化学稳定性好4、电气绝缘性能优良5、绝热性好6、易成型加工性，比金属易7、不足：强度，刚度不如金属，不耐热。
100C 以下热膨胀系数大，易蠕变，易老化。
热塑性塑料成型加工性能：一、吸湿性：吸水的（ABS.尼龙，有机中玻璃）懦水的（聚乙烯）含水量大，易起泡，需干燥。
二、塑料物态：1、玻璃态：一般的塑料状态TG 高于室温。
2、高弹态：温度商于TG ，高聚物变得像橡胶那样柔软，有弹性。
3、粘流态：沾流化温度以上，高聚物相继出现塑料流动性与粘性液体流动区移，塑料成型加工就在材料的粘流态进引。
塑胶模具概念
塑胶模具概念一. 概述塑料模就是利用其特定形状去成型具有一定形状与尺寸的塑料制品的工具.2.模具分类:模具加工的通常流程以上所有模具,在其相应的生产领域中,都有其举足轻重的作用.由于我们个人的精力所限与社会分工的结果,使我们无法逐一去熟悉与熟知每一种类型的模具奥秘,结合塑料中心实际,我们所看到与接触最多的模具便是塑料模,而几乎100％的塑料模具是热塑性塑料注射模.所下列面的内容我们将重点禅述此类模具细节.细分下去,热塑性塑料模具又可分为下列机几种:标准模具(两板模.三板模.拼合型腔模具,推板脱模模具).迭层模具.热流道模具.冷流道模具与特殊设计模具.二. 塑料及塑料制品塑料模具是用来生产塑料制品的工具,因此我们在设计制造模具之前.务必对各类常用塑料的特性有充分熟悉与掌握.才能精确操纵模具尺寸与塑料件尺寸及成型条件之间的内在关系.才能设计出优秀的模具,常用热塑性塑料之特性如下:塑料特性缩水率排气槽深度(mm)模具设计注意事项ABS(苯乙烯丁二烯丙烯睛共聚体) 1.非结晶性塑料吸湿性强要充分干燥2.流淌性中等注意结合线3.宜用高料温高模温压力较高0.4--0.5％0.01—0.03 1.浇注系统阻力要小注意胶口位子大小2.脱模斜度2∘以上HIPS(改性聚苯乙烯) 1.吸湿性小不易分解性脆易裂内应力2.流淌性好0.5％0.01—0.03 1.壁厚一致圆角2.脱模斜度2∘以上顶出平衡3.浇口圆滑行式各异PC(聚碳酸酯) 1.熔融沾度高须高温高压2.易应力裂痕3.较硬易损伤模具4.不易出现溢料5.有一定机械强度尺寸稳固耐热透明有自灭性耐燃烧无毒0.4—0.6％0.02—0.03 1.高温高压成型2.充分干燥3.分流道内浇口阻力小4.壁厚一致避免金属镶嵌PP(聚丙烯) 1.成型性优良2.易弯曲变形3.耐冲击机械强度高1.2—2.0％0.005—0.03 1.绞链产品浇口设计2.注意缩孔变形硬PVC(聚氯乙烯) 1.热稳固性差流淌性差2.成型与分解范围相近停机易分解3.腐蚀模具(氯气)4.外观易老化变坏0.7％0.01—0.03 1.操纵料温2.分流道内浇口阻力小3.模具表面处理(镀铬)POM(聚缩醛) 1.易分解2.浇口处易出现料痕3.收缩大易缩孔变形4.未冷却便可取产品1.8—2.5％0.01—0.02 1.分流道内浇口阻力小防料痕与气孔2.须治具3.须操纵成形条件温度NYLON(尼龙) 1.沾度低流淌性好易溢边2.收缩率不稳固3.易沾模4.熔融前很硬易损伤模具螺杆1.5—2.5％0.005—0.02 1.防溢边精度高2.防止缩孔注意顶出机构3.注意流綖PBT(聚对苯二甲酸二丁酯) 1.电气性能佳2.流淌性好有光泽3.抗油性、抗化学品性能优良。
模具类别和分类方法
模具类别和分类方法模具是一种在工业生产中广泛应用的工具，用于制造大量产品，例如汽车零部件、电子产品外壳、塑料产品等。
模具类别和分类方法是指对模具进行划分和分类的方式和标准，可以根据不同的特性和用途进行分类，以方便选择和应用。
一、模具类别：根据模具的制造材料、用途和结构特点，可以将模具分为以下几类：1.按照制造材料分类：(1)金属模具：金属模具通常由金属材料（如铁、铝等）制成，用于制造金属产品或经过热塑性变形的非金属产品。
(2)塑料模具：塑料模具通常由塑料材料（如树脂、聚氨酯等）制成，用于制造塑料制品，如塑料壳体、注塑件等。
(3)橡胶模具：橡胶模具通常由橡胶材料制成，用于制造橡胶制品，如橡胶密封件、橡胶制动垫等。
2.按照用途分类：(1)冲压模具：冲压模具主要用于金属材料的冲压成型，可以分为单工位模、多工位模和连续模等。
(2)注塑模具：注塑模具主要用于塑料材料的注塑成型，包括冷却模具、热流道模具和多腔模具等。
(3)压铸模具：压铸模具主要用于金属材料的压铸成型，包括冷室模具和热室模具等。
3.按照结构特点分类：(1)单件模具：单件模具是指由一个模具部件组成的模具，适用于生产单一型号的产品。
(2)组合模具：组合模具是将多个模具部件组合在一起，适用于生产多种型号的产品。
(3)复合模具：复合模具是将两种或以上不同类型的模具组合在一起，适用于生产结构复杂的产品。
二、模具分类方法：1.按照应用行业分类：模具可以根据应用行业的不同进行分类，如汽车模具、电子模具、家电模具等。
这种分类方法可以根据模具所应用的行业领域来确定使用的材料和制造工艺。
2.按照加工工艺分类：模具可以根据加工工艺的不同进行分类，如冲压模具、注塑模具、压铸模具等。
这种分类方法可以根据模具所使用的加工工艺来确定其结构特点和制造要求。
3.按照产品形状分类：模具可以根据产品形状的不同进行分类，如平面模具、曲面模具、异型模具等。
这种分类方法可以根据模具所制造的产品形状来确定其结构设计和制造工艺。
塑料模的分类
塑料模的分类按照塑料制品成型加工方法的不同，通常可将塑料模分为以下6大类型。
1、注塑模用于塑料制件注塑成型的模具，通称注塑模，或称注射模。
注塑模主要用于热塑性塑料制品成形，近年来也越来越多地用于热固性塑料制品成型。
这是一类用途宽、占有比重大、技术较为成熟的塑料模具。
因材料或苏建结构或成形过程不同，有热固性塑料注塑模、结构泡沫注塑模和反应成形注射模以及气辅注塑模等。
2、压模用于塑料制件压缩成形的模具，称为压缩模，简称压模。
压模主要用于热固性塑料制品的成形，单也可于热塑性塑料制品成形。
另外还可用于冷压成形聚四氟乙稀塑件，此种模具称为压锭模。
3、传递模用于塑料制件传递成形的模具，称为传递模（或称压注模）,俗称挤胶模。
传递模多用于热固性塑料制品的成形。
4、挤出模用于连续挤出成形塑料型材的模具，通称挤出模（俗称机头），也简称挤塑模。
这是又一大类用途很宽、品种繁多的塑料模具。
主要用于塑料棒材、管材、板材、片材、薄膜、电线电缆包覆、网材、单丝、复合型材及异型材等的成形加工。
也用于中空制品的型坯成形，此种模具称为型坯模或型坯机头。
5、中空吹塑模将挤出或注塑出来的、尚处于塑化状态的管状型坯，趁热放置于模具型腔内，立即在管状型坯中心通以压缩空气，致使型坯膨胀而紧贴于模腔壁上，经冷却固化后即可得一中空制品。
凡此种塑料制品成形方法所用的模具，称为中空吹塑模。
中空吹塑模主要用于热塑性塑料的中空容器类的制品成形。
6、热成形模具热成形模具，通常以单一的阴模或阳模形式构成。
将预先制备的塑料片材周边紧压与模具周边，并加热使之软化，然后于紧靠模具一侧抽真空，或在其反面充以压缩空气，使塑料片材紧贴于模具上，经冷却定型后即得一热成形制品。
凡此类制品成形所用的模具，通称热成形模具。
注塑模具知识大全
注塑模具的基本组成部分及分类一、注塑模具组成模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。
模具主要由浇注系统、调温系统、成型零件和结构零件组成。
其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。
注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。
在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。
为了减少繁重的模具设计和制造工作量，注塑模大多采用了标准模架。
1.浇注系统浇注系统是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。
浇注系统又称流道系统，它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道，通常由主流道、分流道、浇口和冷料穴组成。
它直接关系到塑料制品的成型质量和生产效率。
2.主流道它是模具中连接注塑机射嘴至分流道或型腔的一段通道。
主流道顶部呈凹形以便与喷嘴衔接。
主流道进口直径应略大于喷嘴直径(0.8mm)以避免溢料，并防止两者因衔接不准而发生的堵截。
进口直径根据制品大小而定，一般为4-8mm。
主流道直径应向内扩大呈3°到5°的角度，以便流道赘物的脱模。
3.冷料穴它是设在主流道末端的一个空穴，用以捕集射嘴端部两次注射之间所产生的冷料，从而防止分流道或浇口的堵塞。
如果冷料一旦混入型腔，则所制制品中就容易产生内应力。
冷料穴的直径约8-10mm，深度为6mm。
为了便于脱模，其底部常由脱模杆承担。
脱模杆的顶部宜设计成曲折钩形或设下陷沟槽，以便脱模时能顺利拉出主流道赘物。
4.分流道它是多槽模中连接主流道和各个型腔的通道。
为使熔料以等速度充满各型腔，分流道在塑模上的排列应成对称和等距离分布。
分流道截面的形状和尺寸对塑料熔体的流动、制品脱模和模具制造的难易都有影响。
培训教材塑胶注塑模具基础知识讲座
后段 180~210 180~210 150~200 190~215 185~200 210~230 195~230 170~190 250~270 165 250~270 230 150~180 195
四.模具结构分类
注射模具可分为以下几种: 1.标准模具(两板模.三板模.拼合型腔
模具,推板脱模模具). 2.热流道模具 3.迭层模具 4.双色模具 5.冷流道模具 6.特殊设计模具.
共加工制造方法目前是其他制造
方法所难替代的。
五. 第二、模具的重要指标性：
六.
1. 模具工业是高新技术
2.模具工业是装备工业的一个组成局部； 国民经济各产业部门需要的装备，其零部件有很大一局部是用模具做出来的，各产业部
门需要的装备，有许多是电子信息技术得载体，好似一个人，不仅要有聪明得脑袋和灵敏 得神经系统，还要有坚强得躯干和灵敏得双手和双脚，就如同电子信息技术与模具工业的 联结。 3.模具工业重要地位在于模具支撑国民经济五大产业；
最高 280 300 300 320 280 340 300 280 280 280 440 290 290 280 235 280 320 280 220 270
最低 25 30 70 70 15 70 50 40 20 20 70 80 10 35 50 20 60 20 20 40
模具温度 （℃）
推荐 50 80 85 80 60 95 75 60 40 40 140 100 15 60 70 50 80 50 40 60
最高 80 110 110 110 80 120 100 85 95 70 175 120 30 80 105 80 110 70 70 80
常用塑料设定之料管温度(℃)
注塑模具简介-052810
熱澆道工藝:
優點: 缺點:
1).節約冷料回收費與人工. 2).節約切除冷料的修整工序. 3).縮短注射總周期,有利於快速注射
成型工藝之發展. 4).減少壓力損失,利於保證品質.
1).結構復雜. 2).要求嚴格的溫度控制. 3).制造成本高,不適於小批量生產.
常見模具結構:
冷卻系統
冷卻系統:
模具的有效冷卻將熱熔融狀態的塑料傳給 模具的熱量盡可能迅速地全部導出.
一.概念 二.模具組成系統介紹 三.模具結構介紹
注射模概念:
利用人力或傳送裝置將物料輸送到注射機的料 筒內,物料受熱呈熔融狀態,然后在螺杆或活塞的推 動下經噴嘴和模具的進料系統進入型腔,經充分冷卻 后,物料於型腔內硬化定型.這個成型過程所需的成 型工具.
模具結構組成:
由定模(母模)﹑動模(公模)﹑頂出﹑導向﹑冷卻﹑流道﹑ 支撐七個部分組成
三板模(小水口)結構介紹
與二板模(大水口)相比較﹐在上固定板與母模板之間增加了可定距 移動的剝料板﹐可讓塑件與料頭從兩個不同的分型面取出。
定位環 注口襯套
大拉杆
上固定板剝料板料頭源自小拉杆撥塊開閉器 公模仁
滑塊
公模板 上頂出板 下頂出板
支撐柱
母模板 母模仁 定位塊 成品 導柱 回位銷 定位塊
模腳
下固定板
氣體來源: 1).進料系統和型腔中存在的空氣. 2).塑料所含水分蒸發. 3).塑料分解產生氣體. 4).塑料中某些添加劑分解或發生化學反應.
為保證成品質量,在不影響成型的情況下開設排氣結構. 1).在PL面開排氣結構. 2).中心頂杆排氣. 3).頂針排氣. 4).成型芯排氣 5).側型芯排氣
常見模具結構:
谢谢大家！
結構叫做---倒裝模
模具注塑加工工艺大全
模具注塑加工工艺大全是指成型和制坯工具的加工，此外还包括剪切模和模切模具。
通常情况下，模具有上模和下模两部分组成。
将钢板放置在上下模之间，在压力机的作用下实现材料的成型，当压力机打开时，就会获得由模具形状所确定的工件或去除相应的废料。
小至电子连接器，大至汽车仪表盘的工件都可以用模具成型。
级进模是指能自动的把加工工件从一个工位移动到另一个工位，并在最后一个工位得到成型零件的一套模具。
模具加工工艺包括：裁模、冲坯模、复合模、挤压模、四滑轨模、级进模、冲压模、模切模具等。
模具种类（1）金属冲压模具：连续模、单冲模、复合模、拉伸模（2）塑胶成型模：注塑模、挤塑模、吸塑模（3）压铸模具（4）锻造模具（5）粉末冶金模具（6）橡胶模具模具价格流程开料：前模料、后模模料、镶件料、行位料、斜顶料；开框：前模模框、后模模框；开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位；钻孔、针孔、顶针；模具顶针孔水路孔加工行位、行位压极；斜顶、复顶针、配顶针。
其他（1）唧咀、码模坑、垃圾钉（限位钉）；（2）飞模；（3）水口、撑头、弹簧、运水；（4）省模、抛光、前模、后模骨位；（5）细水结构、拉杆螺丝拉钩、弹簧（6）重要部件热处理、淬火、行位表面氮化；模具软件UGNX、Pro/NC、CATIA、MasterCAM、SurfCAM、TopSolid CAM、SPACE-E、CAMWORKS、WorkNC、TEBIS、HyperMILL、Powermill、GibbsCAM、FEATURECAM等等。
基本特点（1）加工精度要求高一副模具一般是由凹模、凸模和模架组成，有些还可能是多件拼合模块。
于是上、下模的组合，镶块与型腔的组合，模块之间的拼合均要求有很高的加工精度。
精密模具的尺寸精度往往达μm级。
注塑模具的构造原理培训教程
6. 侧面分型与抽芯机构。当塑料制品带有侧凹凸或侧孔时，在开模推出 制品前，必须把成型制品侧凹或侧孔的滑动模块或抽芯从制品中抽出。组成 零件有：行位（滑块）、行位压条（块）、锁紧块、斜导柱、T形块、油缸 等。
芯（哈块）结构注射模。
2. 成形零部件。主要用来决定制品的几何形状和尺寸，如凹模决定制品的外 形，凸模决定制品的内形。组成零件有凹模块，凸模块，以及凹凸模块的上镶 件等。
3. 导向机构。用来保证动模和定模两大部分或模具中有：导柱、导向孔或导套，以及导 柱辅助器等。
4. 浇注系统。是将塑料熔件由注射机喷咀引进型腔。主要由主流道、分 流道、浇口及冷却穴等组成。
7. 调温（或冷却加热）系统。作用是根据注射工艺要求对模具温度进行 调节。主要由冷却或加热水道、水孔，以及一些散热的材料镶件等。
1. 排气系统。作用是将型腔内原有的空气及注射成形时产生的气体从型腔 中排出，保证成型质量。通常由排气槽、透气针、透气钢材镶件及凹凸模中的 镶块配合间隙。
2. 辅助零件。保证模具的结构完善，达到顺利成型推出产品及水口料的目 的。常用的有拉勾（分钢拉勾、尼龙拉勾两种）、链条等。
1. 模具的骨架也是模具的半成品（模胚、模架）。 模胚的结构、种类及各种零件名称：
模胚通常分三大系列：大水口系列标准模胚、细水口系列标准模胚、简易 细水口系列标准模胚。共三十二种型号。构成模胚的主要零部件有：水口面板， 水口推板，A板，推板，B板，托板，橙仔（方铁），面针板，底针板，底板， 水口边，直钉（托司、直司、回针、杯头螺丝。如图：看三大系列模胚图。
《注塑模具结构介绍》课件
浇注系统
浇注系统是注塑模具中的进料 通道，将塑料熔体从注射机输 送到模具型腔。
顶出系统
顶出系统用于将固化后的塑料 制品从模具中顶出。
注塑模具的工作原理
注塑机将塑料原料加 热熔融，通过注射机 将熔融的塑料注入模 具型腔。
顶出系统将固化后的 塑料制品从模具中顶 出，完成一个成型周 期。
塑料在型腔内冷却固 化，形成所需的塑料 制品。
03
注塑模具的设计要点
材料选择
01
02
03
钢材
钢材是注塑模具最常用的 材料，具有高强度、耐磨 性和耐腐蚀性。
铝合金
铝合金重量轻，易于加工 和散热，适用于小型模具 和需要轻量化的模具。
塑料
某些特殊塑料可用于模具 的内部结构，以降低成本 和减轻重量。
模具强度与刚度
01
模具的强度和刚度是确保注塑成 型过程稳定性的关键因素。
02
注塑模具的主要结构
成型系统
成型零部件
成型模具的主体部分，直接关 系到塑件成型质量的优劣。通 常由凹模、凸模和镶块等组成
。
结构零件
为满足模具结构要求而设置的 零件，如固定板、顶出板、垫 块、支承板等，这些零件统称 为结构零件。
导向零件
导柱和导套是应用最广的导向 零件，其作用是保证模具在开 模和合模时能够准确复位。
注塑模具广泛应用于汽车、家电、电 子、包装、医疗器械等领域，是塑料 加工行业的重要工艺装备。
注塑模具的组成
型腔和型芯
动模和定模上分别有型腔和型 芯，用于成型塑料制品的外形 和内部结构。
冷却系统
冷却系统用于将注入型腔的塑 料熔体冷却固化。
动模和定模
注塑模具由动模和定模两部分 组成，动模随注射机活动，定 模固定在注射机上。
塑件注塑模具基础介绍
在模具安裝上成型机時起定位模具用﹐尺寸大 小以成型机注口处定位孔大小为准。 常用規格一般为﹕直径﹕100mm﹐120mm 注﹕模具定位环位置通常为成型机的注口中 心﹐模具设计时需特別注意成型机的注口中心 与定位环中心一致。
三.注口衬套 注口衬套
通常为浇注系统注流道的坚流道部位﹐主要作 用： 1.便于加工流道 2.为减小流体流动时的磨损而更换硬度较好的 钢材。 3.损坏或需调整流道大小便于更换或修模。 4.注口衬套设计时需注意与成型机射嘴配合R角 的大小﹐通常注口衬套R角要大于成型机射嘴R 角﹐以保证注口处不漏胶。 RE>RT（差值约为0.5mm） 成型机射嘴
两板模具结构 板模具结构
停止销 九.停止销(STP)
一‧STP的作用。 1. 减少顶出板与下固定板接触面积，易调整顶出板平面度。 2. 防止顶出板与下固定板直接接触。 二‧STP材质-----S45C, 热处理HRC40°~45° 三‧STP位置的確定。 1. 回位销(RP)下必裝STP，因受力最大，防止变形。 2. STP避免与其它零件干涉， 如SP、EGP、定位孔及顶管。 四‧STP安裝形式。(如下图)：
2. 模具有斜销机构且斜销有靠破时， RP底部装弹簧以保護斜销靠破面。 3.RP材质------SUJ2； 热处理HRC60°±2(高频淬火)。
两板模具结构 板模具结构
定位块 八.定位块
定位块作用﹕ 1.定位块用于模具合模时的精确定位﹐从而保护模仁內的插破面。 2.定位块可以起到抵挡射压，防止公母模仁因错位而影响成品质量。 定位块种类﹕ 1.直角定位块主要作用是模具合模时的精确定位﹐从而保护模仁內的插破面。 2.角度定位块主要作用是起到抵挡射压，防止公母模仁因错位而影响成品质量。
注塑模具基础知识介绍
注塑模具是一种常见的工业制造工具，广泛应用于塑料制品的生产过程中。
它是将塑料加热熔化后注入模具中，并通过冷却硬化成型的过程。
注塑模具具有高效、精确、重复性好等特点，被广泛应用于汽车、电子、家电、医疗器械等领域。
本文将介绍注塑模具的基础知识，包括模具的类型、结构、设计原则、材料选择等内容。
正文内容：一、注塑模具的类型1.依据产品形状分类平面模具：用于生产平面形状的产品，如盖板、面板等。
长条模具：用于生产长条形状的产品，如管道、线槽等。
箱式模具：用于生产具有一定体积的产品，如箱子、容器等。
2.依据模具结构分类单腔模具：只有一个腔体，适用于生产单一产品。
多腔模具：有多个相同的腔体，可以同时生产多个产品。
多组份模具：可以同时注射多种材料，生产复合产品。
二、注塑模具的结构1.注塑模具的基本结构模具座：支撑整个模具的基础部件。
固定板：固定上模板和下模板的部件。
上模板：与固定板连接，上部为模腔所在的部分。
下模板：与固定板连接，下部为产品座标部分。
2.注塑模具的附属结构抽芯装置：用于模具腔体内形状复杂的产品，使产品脱模时不损坏。
取出装置：将注塑成型的产品从模具中取出。
冷却系统：通过冷却系统对模具加热的塑料进行冷却，使其硬化成型。
三、注塑模具的设计原则1.合理性原则产品可制造性：模具设计应符合产品的形状、尺寸、结构要求。
模具结构合理性：模具应具有良好的刚度和稳定性，以保证产品的质量和生产效率。
2.生产性原则降低模具成本：在不影响产品质量和生产效率的前提下，尽量降低模具制造成本。
提高模具寿命：通过合理的设计和材料选择，延长模具的使用寿命。
四、注塑模具的材料选择1.模具材料的要求高硬度：能够承受高压力和摩擦力。
高强度：能够承受高扭矩和冲击力。
耐磨性：能够抵抗长时间的磨损。
2.常用的模具材料冷工具钢：适用于生产大批量的塑料产品。
热工具钢：适用于生产高要求的高温、高压产品。
钨钢：适用于生产高精度、高要求的产品。
五、总结注塑模具是塑料制品生产过程中不可或缺的工具。
注塑模具种类及概述
<一> 二板模具（一 次分型模具）的特点：
一般是在分型面处分开 成定模板和动模板。
六角螺丝 顶夹板
导套
型腔板 导向锁(导柱) 型芯板
回锁(弹弓) 隔片 卸器保护板 卸板 底夹板 六角螺丝
1、 成型后将注塑件和浇口切断并进行加工（如：边浇口、直 浇口）；
2、 结构简单，便于使用； 3、 适合于产品自动落下（潜伏式浇口，不需后加工）； 4、 故障少，价格便宜。
是指为满足模具结构上的要求而设置的零件（如： 固定板、动/定模板、撑头、支承板及连接螺钉等）。
A、二板模具（侧浇口）
结构图
胶件顶出图
三板模具（针孔型浇口）
结构图
胶件顶出图
结构图 出图
胶件顶
斜导柱模具（边浇口、推板顶出）
D、绞牙抽芯模具（直浇口）
结构图 胶件顶出图
三、注塑模具的分类
注塑模的分类方法很多，按其所用注塑机的类型 可分为卧式注塑机用注塑模、立式注塑机用注塑 模、角式注塑机用注塑模及双色注塑机用注塑模 等；按模具的型腔数目可分为单型腔和多型腔注 塑模；按分型面的数量可分为单分型面和双分型 面或多分型面注塑模；按浇注系统的形式可分为 普通浇注系统和热流道浇注系统注塑模；另外还 有气辅注塑模具、蒸汽模具、重叠式模具（叠 模）。
6、模温调节系统 ★
为了满足注射成型工艺对模具温度的要求，需要有模 温调节系统（如：冷却水、热水、热油、蒸汽、冷风及 电热系统等）对模具温度进行调节的装置。
7、排气系统
为了将模腔内的气体顺利排出，常在模具分型面处开 设排气槽，许多模具的推杆或其它活动部件（如：滑块） 之间的板
导套
流道板 导向锁 型腔板 型芯板 回锁（弹弓） 隔片 卸器保护板 卸板 底夹板
