备自投手跳闭锁的比较分析
一起35kV备自投不正确动作事件分析
一起35kV备自投不正确动作事件分析摘要：本文重点分析了某110kV变电站一起35kV备自投不正确动作事件，并对备自投不正确动作的原因进行了分析探讨，提出了相应的防范措施。
关键词：备自投、备自投闭锁、分析1 事件简况2012年3月14日，某110kV变电站35kVⅠ母电压异常，Ua=34.55kV，Ub=1.68kV，Uc=35.58kV，3Uo=34.98V，现场大风。
变电站后台监控机发“35kVⅠ段母线电压互感器二次空开跳闸”信号，同时35kVⅠ母电压显示：Ua=34.68kV，Ub=1.66kV，Uc=0kV，3Uo=35.41V。
地调根据小电流选线装置判断条件对某一35kV出线检跳后，35kVⅠ母A、B相电压恢复正常，C相电压为0。
现场人员检查发现35kVⅠ段母线保护C相二次空开跳闸，无法合上，接下来的检查中，在现场人员断开了35kVⅠ段母线保护A、B相二次空开后35kV备自投装置动作跳开1号主变35kV侧301断路器，合上35kV分段312断路器。
后经专业人员检查发现35kVⅠ段母线电压互感器低电压监视器继电器击穿，解脱后电压恢复正常。
2 变电站运行方式该110kV变电站两台主变运行，1、2号主变容量均为50MV A，110kV、35kV 及10kV侧均分列运行，三侧备自投装置均投入运行，35kV及10kV母线上各出线断路器均正常运行，接线简图如下：图1 变电站接线简图3 备自投动作原理该变电站35kV备自投装置型号为NSR641RF分段备自投保护测控装置。
对于该站35kV分段备自投充电条件需要同时满足以下五项：1、301、302断路器均处于合位，且为合后位；2、312断路器处于跳位；3、分段备自投的软、硬压板均处于投入位置；4、无闭锁分段备自投条件；5、35kV Ⅰ、Ⅱ母均满足有压条件。
35kV分段备自投充电逻辑图如下：图2 35kV分段备自投充电逻辑图该站35kV分段备自投动作跳开1号主变35kV 侧301断路器，合上35kV 分段312断路器的条件应同时满足以下五项：1、35kV Ⅰ母满足无压条件；2、35kV Ⅱ母满足有压条件；3、301断路器电流值小于进线无流电流定值；4、分段备自投充电正常，CD=1;5、无闭锁分段备自投条件；对应的35kV分段备自投动作逻辑图如下：图3 35kV分段备自投动作逻辑图该站35kV分段备自投放电条件只要满足以下六项中的任一项，备自投即放电：1、35kV Ⅰ母或Ⅱ母满足无压条件，且持续时间大于分段备自投放电时间TFD；2、301或302断路器经人工断开；3、分段备自投的软压板或硬压板处于退出位置；4、有闭锁分段备自投条件；5、在分段备自投动作过程中，有断路器拒跳或拒合；6、备用电源312断路器合上。
备自投装置不正确动作的原因分析及对策
备自投装置不正确动作的原因分析及对策摘要：通过分析备自投装置不正确动作的常见原因，并制定相应的对策，使备自投装置避免拒动、误动，为提高电网的可靠性，减少用户停电时间作出积极作用。
关键词：备自投装置拒动误动对策Abstract:By analyzing the Self Input Device does not correct the common causes of action, and to develop appropriate countermeasures to prevent tripping, malfunction, to improve grid reliability, reduce outage time users make a positive effect.Keywords: Self Power Input Device,refused to move,malfunction,countermeasures1.引言随着我国人民生活水平的不断提高，人们对电力的需求越来越大，依赖程度越来越强，对电能质量的要求也更加严格，供电可靠性成为供电考核的重要指标。
因此，利用各种电气设备保证电源的不间断供电和提高供电可靠性成了现代供电企业供电工作的重要部分。
备自投装置通过供电网络系统自动装置与继电保护装置相结合，对供电网络提供不间断供电的经济而又有效的技术措施，是保证电网安全、稳定、可靠运行的有力技术手段，在现代供电系统中得到了广泛的应用。
不过受工作人员误操作、误碰及供电系统复杂性等因素的影响，备自投时常出现异常现象，影响着备自投装置的正常运行，出现各种不正确动作。
本文通过总结实践经验，分析备自投不正确动作的常见原因，并提出相关的解决办法。
2.备自投工作原理常见的备自投方式分为：进线备投和桥备投。
不管是进线备投还是桥备投，其动作逻辑均由三个部分组成：允许条件、闭锁条件、充放电逻辑。
典型接线方式下备自投闭锁方法的分析研究
典型接线方式下备自投闭锁方法的分析研究随着电力系统对供电可靠性和连续性要求的不断提高，备自投装置得到了广泛的使用，为防止备自投装置合于故障，必须对其进行一定条件下的闭锁。
本文通过对110kV变电所的两种典型接线方式下备自投闭锁方法进行了分析和研究，并提出了相应的改进方案。
标签：备自投；母线故障；闭锁；改进0 引言备用电源自动投入装置是电力系统中为提高供电可靠性与连续性而广泛使用的一种装置。
当工作电源因故障被断开以后，它能迅速自动的将备用电源投入工作，主要应用于110 kV 及以下电压等级的电力系统中。
虽然备自投装置可以增加供电的可靠性与连续性，但如果在设备故障时备自投装置动作，将会合闸于故障设备从而对系统形成冲击，反而有可能扩大故障范围，这对电力系统的安全稳定运行显然是很不利的。
为此，实际运行中的备自投装置都设有各种闭锁回路。
当设备发生故障时，保护启动跳开断路器并同时闭锁备自投，不使备自投合闸于故障设备，避免了事故的扩大。
本文对几种典型接线方式下备自投的闭锁方法进行了分析和探讨。
1 备自投动作原理及基本要求根据备自投装置的动作原理，要使备自投装置正确动作，必须是在装置已充电，且满足动作条件而又无闭锁条件的情况下。
充放电条件包括开关状态、备自投控制字状态等；动作条件包括母线（或线路）无压、主供开关无流等；闭锁条件包括主供开关有流、备自投控制字退出、过流闭锁等。
因此只要不满足充电条件（也即满足放电条件）或满足闭锁条件就会使备自投闭锁。
实现闭锁功能的做法有两种，一种是引入外部开入量实现闭锁，另一种是检测电流、电压等模拟量实现内部闭锁，如检过流闭锁、检备用线路无压闭锁等。
正确地使用好这些功能就能实现备自投装置正确可靠的动作。
一般而言，备自投装置基本要求如下：（1）应保证在工作电源或设备断开后才投入备用电源或设备。
（2）工作电源或设备上的电压不论何种原因，除有闭锁信号外，自动投入装置均应动作。
（3）自动投入装置应保证只动作一次。
10kV备自投装置原理及运行分析
10kV备自投装置原理及运行分析摘要：随着电网负荷增长及供电可靠性要求日益提高，10kV备自投重要性凸显。
10kV备自投装置的准确动作，可及时恢复供电或减少停电区域，对电力系统的安全稳定运行起着十分重要的作用。
本文将着重介绍在电力系统中应用最广的10kV备自投原理和功能，探讨相关的动作原理及闭锁条件。
关键词：备自投跳闸闭锁1.引言备自投装置又称为备用电源自动投入装置。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，当工作电源因故障断开后，备自投装置能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，大大提高供电可靠性。
随着供电可靠性要求越来越高，10kV备自投装置广泛地应用于电力系统中。
2.10kV备自投装置基本原理本文以10kV分段备投为例，主要分析10kV备自投的几种常见运行方式、工作原理和闭锁逻辑。
2.1正常运行条件分段开关3DL处于分位，进线开关1DL、 2DL均处于合位；母线均有电压；备自投功能处于投入位置2.2启动条件●II段备用I段，I段母线无压，1DL进线1无流，II段母线有压●I段备用II段， II段母线无压，2DL进线2无流，I段母线有压2.3动作过程启动条件1:若IDL处于合位，则经延时跳开1DL，确认跳开后合上3DL；若1DL处于分位，则经延时合上3DL启动条件2:若2DL处于合位，则经延时跳开2DL，确认跳开后合上3DL；若2DL处于分位，则经延时合上3DL。
工作母线失压是备自投保护启动的条件，应设置启动延时躲开电压波动。
为防止备自投保护对线路倒送电，不论进线断路器是否断开，备自投延时启动后都应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。
2.4退出条件3DL处于合位置；备自投一次动作完毕；有备自投闭锁输入信号；备自投投入开关处于退出位置。
2.5备自投保护闭锁条件：（1）手动断开工作电源，备自投不应动作；（2）为防止自投在故障上，内部故障时应闭锁备自投；（3）备自投停运。
备用电源自动投入装置手分闭锁回路的分析
ｉｙ ｎ ｌｃ ｉ Ｐ ｗ ｒ ｕｐｙＣ ｍ ａ ｙ Ｘｉ ａ ｇ４ ４ ０ ， ｈｎ） ｎ ａ ｇ ｅｔｃ ｏ ｅ ｐ ｌ ｏ ｐ ｎ ， ｎ ｎ ０ ０ Ｃ ｉａ Ｅ ｒ Ｓ ｙ ６
Ａ ｓｒｃ：Ｚ （ｕｏ ｔ ａｄ ｙ ｏ ｒ ｕ ｐｙｓ ｉ ｈ— ） ｄ ｖｃ ｓｄ ｎｔｅ ｏ ｒ ｅ ｒ ｎｕｅ ｅａｌ ｂ ｔ ｔ Ｔ Ａ ｔｍａｃｓ ｎ ｂ ｗｅ ｐ ｌ ｔ —ｎ ｅ ｉ ｕｅ ｗｅ ｎ ｔ ｋｉｔ ｅ ｓｒ ｌｂｅ ａ Ｂ ｉ ｔ ｐ ｓ ｗ ｃ ｉ ｅ ｉ ｈ ｐ ｗｏ ｓＯ ｒｉ
所示 ，Ｋ 为 ７ Ｌ开 关远 方 就 地操 作 切 换把 手 ， １Ｋ Ｄ 图
中⑤一 接点在就地操作时闭合 ， ⑥ 实现手分 ７ Ｌ开 Ｄ
关 闭锁 备 自投功 能 ： ４ Ｂ Ｂ 一 ５动合 接 点为 测 控装 置遥
分 ７ Ｌ开关 接 点 。 Ｄ 当监 控后 台遥 分 ７ Ｌ开 关 时 ， Ｄ 测
Ａｎ ｌｓｓｏ Ｔ Ｄｅ ｉｅＭ ａ ｕ ｌＳ ｔ ｈ Ｂ ｏ ｋ ｎ ｒ ｕ ｔ ａｙ ｉ ｆＢＺ ｖ ｃ ｎ ａ ｗｉ ｌ ｃ ｉ ｇＣｉｃ ｉ ｃ
ＤＵ ｈｕ ｐ ｎ Ｓ — ｉ ｇ，Ｗ ＡＮＧ Ｚｈｉ ｉ — ｎ，ＤＩ ｘ ＮＧ Ｈｕ — ｉ ａｗｅ ，ＺＨＡＯ Ｍｉ ｎ
第２ 卷 ３
华 中 电 力
２１ 年第３ ００ 期
备用 电源 自动投入装置手分 闭锁 回路 的分析
杜 书平 ， 志新 ， 华伟 ， 王 丁 赵
ｆ 阳供 电 公 司 ， 南 信 阳 信 河
敏
４４０） ６０ ０
摘 要： 电源 自动投入装置的使 用， 备用 是保证 电网可靠运行的有力技 术手段。 根据站用 电源备 自 手分闭锁回路的不 投
备自投装置动作原理及外回路保护闭锁分析

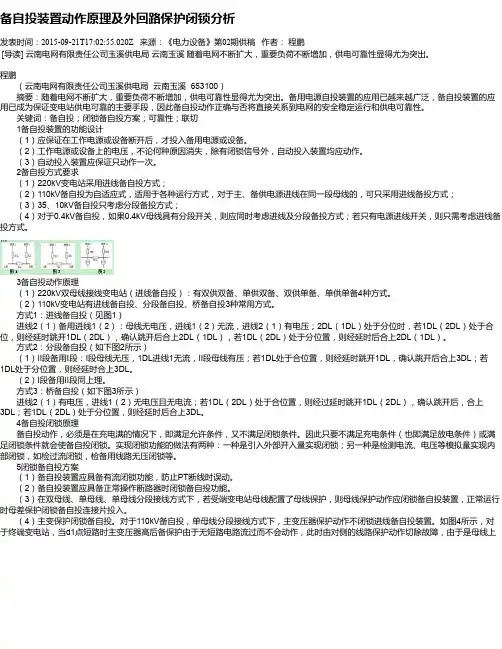

备自投装置动作原理及外回路保护闭锁分析发表时间：2015-09-21T17:02:55.020Z 来源：《电力设备》第02期供稿作者：程鹏[导读] 云南电网有限责任公司玉溪供电局云南玉溪随着电网不断扩大，重要负荷不断增加，供电可靠性显得尤为突出。
程鹏（云南电网有限责任公司玉溪供电局云南玉溪 653100）摘要：随着电网不断扩大，重要负荷不断增加，供电可靠性显得尤为突出。
备用电源自投装置的应用已越来越广泛，备自投装置的应用已成为保证变电站供电可靠的主要手段，因此备自投动作正确与否将直接关系到电网的安全稳定运行和供电可靠性。
关键词：备自投；闭锁备自投方案；可靠性；联切1备自投装置的功能设计（1）应保证在工作电源或设备断开后，才投入备用电源或设备。
（2）工作电源或设备上的电压，不论何种原因消失，除有闭锁信号外，自动投入装置均应动作。
（3）自动投入装置应保证只动作一次。
2备自投方式要求（1）220kV变电站采用进线备自投方式；（2）110kV备自投为自适应式，适用于各种运行方式，对于主、备供电源进线在同一段母线的，可只采用进线备投方式；（3）35、10kV备自投只考虑分段备投方式；（4）对于0.4kV备自投，如果0.4kV母线具有分段开关，则应同时考虑进线及分段备投方式；若只有电源进线开关，则只需考虑进线备投方式。
3备自投动作原理（1）220kV双母线接线变电站（进线备自投）：有双供双备、单供双备、双供单备、单供单备4种方式。
（2）110kV变电站有进线备自投、分段备自投、桥备自投3种常用方式。
方式1：进线备自投（见图1）进线2（1）备用进线1（2）：母线无电压，进线1（2）无流，进线2（1）有电压；2DL（1DL）处于分位时，若1DL（2DL）处于合位，则经延时跳开1DL（2DL），确认跳开后合上2DL（1DL），若1DL（2DL）处于分位置，则经延时后合上2DL（1DL）。
方式2：分段备自投（如下图2所示）（1）II段备用I段：I段母线无压，1DL进线1无流，II段母线有压；若1DL处于合位置，则经延时跳开1DL，确认跳开后合上3DL；若1DL处于分位置，则经延时合上3DL。
备自投装置外部闭锁回路应用分析.doc
备自投装置外部闭锁回路应用分析摘要：在中压配电与低压配电中，备自投装置是非常常见的。
备自投装置可以保证电力系统实现可靠连续的供电。
随着我国电力网络、电力系统的不断发展，备自投装置发挥着越来越重要的作用。
但是，备用电源自动投入装置的外部回路很容易受到干扰，这就需要加强对备自投设备逻辑的检查。
关键词：备自投装置；外部闭锁回路；闭锁原理；动作逻辑；电力系统；供电可靠性文献标识码：A中图分类号：TM774 文章编号：1009-2374（2015）34-0050-02 DOI：10.13535/ki.11-4406/n.2015.34.026备用电源自动投入装置可以简称为备自投装置，是供电系统中重要的设备。
如果电路系统出现问题，备用电源自动投入装置可以保证供电的连续可靠性，从而减少负荷的损失。
随着科学技术的不断发展，我国变电站的技术水平也有了明显的进步，进而使得变电站的二次回路线路变得更加复杂化，在一定程度上使得变电站的现场维修保障工作难度加大。
由于备用电源自动投入装置的外部回路与其保护装置联系构成了一个相当复杂的线路装置，因此需要我们加大对备用电源自动投入装置的研究。
1 备自投的闭锁原理和动作逻辑备自投的外部闭锁回路是由于变电站发生故障后，备用电源自动投入装置在一次动作后就会闭锁备用电源自动投入。
备自投的闭锁回路可以避免因电源故障对电网产生更大的冲击，以保护电源装置。
从另一个方面来说，如果备用电源自动投入装置在一次动作后，改变了电网的运行方式，那么备用电源自动投入装置就不应该被闭锁。
1.1 备用电源自动投入装置的闭锁原理备用电源自动投入装置的正确动作一般都发生于备自投装置充满电的状况，同时其还受到其他因素的影响，例如其启动的条件及闭锁的条件。
据以往经验及实际调查结果显示，备用电源自动投入装置发生故障一般都是由于外部闭锁回路。
即在备用电源自动投入装置应该闭锁的时候，却未闭锁；在备自投装置不应该发生闭锁情况下，其却发生闭锁。
关于主变保护闭锁备自投装置的实际应用分析
关于主变保护闭锁备自投装置的实际应用分析摘要：针对110kV变电站继电保护设计中备用电源自投装置的若干问题进行分析，提出在二次设计中对备自投装置跳闸回路、闭锁回路、采样电压的选取等技术的建议，对主变差动保护、后备保护与备自投装置间闭锁关系进行了分析，并与实际运行情况相结合，总结出一套适合多种运行方式的保护装置运行方案。
关键词：变电站；继电保护；变压器；备用电源自投Analysis on Relay Protect Configuration of Transformer and Reserve Power EquipmentABSTRACT：analyzed on 110kV substation reserve power source in the design of relay protection device，the problems of proposed to prepare the switch device in the second design trip circuit，latch circuit，selection of sampling the voltage and other technical advice，to main transformer differential protection and backup protection and relationship between the switch device is analyzed，and combined with the actual running situation，summed up a set of suitable for a variety of operation modes of protection operation scheme.KEY WORD：Substation；Protect relay；Transformer；Reserve Power Equipment1引言随着国民经济的发展，对电网可靠性的要求越来越高，备用电源自投装置（下称备自投装置）作为一种经济、可靠的安全自动装置，在现场得到了广泛的应用，增强了供电的安全可靠性，缩小了停电范围。
备自投闭锁的讨论 - 电力与能源网
2011年第04期 总第287期电力系统提高供电可靠性的方法大致有以下几种：一是采用环网供电，此种方式使得供电可靠性大大提高，但多级环网系统故障时造成短路电流过大，不稳定，同时设备选型困难，在中低压电网中较少采用；另一种提高供电可靠性的方式是采用双电源供电，此方法将带来继电保护配合困难等问题。
所以在中低压电网中较为广泛地选择单路供电，当电源出现故障不能正常供电时，自动切换至另一路备用电源供电的方式，这种装置简称备自投装置。
备自投装置主要用于110 kV及以下的中低压配电系统中，是保证电力系统连续可靠供电的重要设备之一。
1 事故概况及保护动作情况图1为某110 kV变电站的一次主接线。
系统供电方式为：线路Ⅰ供变电站全部负荷，线路Ⅱ作为变电站的备供电源。
变电站的一次方式为：1QF、3QF断路器运行（#1、#2主变由线路Ⅰ供电），2QF断路器热备用，110 kV备自投启用，投2QF断路器。
保护动作情况为：#1主变保护的后备保护先发了A/D电源降低指令，接着发间隙保护Ⅰ、Ⅱ时限动作指令，跳开了主变四侧，备自投没有动作使全站失电。
当继保人员到现场后发现#1主变保护还一直在发间隙保护Ⅰ、Ⅱ时限动作指令，于是把#1主变跳闸出口压板退掉，分开1QF断路器及其两侧隔离开关，3QF断路器及其两侧隔离开关，#1主变高压侧隔离开关，通过2QF断路器送#2主变，恢复变电站供电。
当时分析是主变后备保护装置有问题，询问厂家以后也是得到同样的答复，厂家当天就派人过来处理，对后备保护装置高后备CPU1进行更换，换过以后做试验一切都正常。
2 事故分析此次#1主变动作是保护装置故障引起的误动作，110 kV备自投在这次#1主变动作过程中未动作，原因是闭锁备自投方案为，采用主变保护动作闭锁所有备自投合闸方案，即#1主变高后备保护动作闭锁备自投合闸，从而使#2主变未能通过备自投装置动作自投到备用电源110 kV线路Ⅱ供电，造成了全站失电。
备自投装置的闭锁与可靠性分析
备自投装置的闭锁与可靠性分析作者：李海勇来源：《广东科技》 2014年第24期李海勇（广西电网有限责任公司来宾供电局，广西来宾 546100）摘要：备用电源自动投入（以下简称备自投）装置的应用，可进一步确保电网运行的安全性。
对备自投装置的可靠性相关问题进行了探讨。
首先分析了备自投装置的工作原理及过程；然后对母线失压、母线无压后延时跳开进线开关必要性、进线开关跳开后母联开关快速合上等备自投装置稳定型问题进行分析；在此基础上，分析了一起备自投装置闭锁故障案例，结合其误动作原因，研究了具体的整改措施。
关键词：备用电源；自投装置；可靠性；闭锁‘0 引言随着我国科学技术的不断进步与发展，备用电源自动投入装置也实现了广泛应用，其主要作用就在于当备用电源自动投入时，可保证发生回路故障的电气设备继续运行。
备自投装置在电网中的应用方案主要包括进线备用自投、变压器备用自投、母联或桥断路器备用自投等，依据各不相同的电网接线形式需要确定相应的整定目标，满足各种场合使用要求。
由于自投起动方式的不同，有时在不需要备用电源起动的情况仍会投入，这也就导致电气设备再次发生损坏。
因此，通过改进备自投回路的起动条件，确定故障点位置，保证电源投入的正确动作。
当判定用电设备故障时，备用电源不会自动投入，这也在一定程度上防止电气设备受到二次损坏。
1 备自投装置原理分析1.1 基本原理在电力系统中，为了从整体上提高供电可靠性，备自投装置也被广泛的应用。
一旦由于故障或者其它因素导致工作电源消失，备自投装置便会断开工作电源，同时其它正常工作电源或备用电源投入到工作中去，继续保证电网运行。
当前备自投装置在电网中的应用方案主要包括进线备自投、变压器备自投、母联或桥断路器备自投等，在不同的需求下应用于不同场合，满足不同电网接线型式的要求。
1.2 工作过程在保证备自投装置工作的诸多条件中，充电条件是其中最为重要的一个环节，是确保闭锁备自投安全的基本保障若缺乏充电条件的支持，轻则导致不能正常工作，重则无法发挥出备自投的应用价值。
关于主变保护闭锁备自投装置的实际应用分析
第 ３ 期 ３
Ｓ ＩＮ Ｅ＆Ｔ Ｃ Ｎ Ｌ Ｇ Ｆ Ｒ ＴＯ ＣＥ Ｃ Ｅ Ｈ Ｏ Ｏ Ｙ Ｎ Ｏ ＭＡ Ｉ Ｎ Ｉ
Ｏ电力 与能源。
科技信息
关于主变保护闭锁备自 投装置的实际应用分析
卢 斌 王新 华 赵 国 昌 蔡 言斌 苏小 向 刘文 华 （ 山东电力集团公司东营供电公司 山东 东营 ２ ７ ９ ） ５０ １
１ － 低后备保护 闭锁低压侧备 自投装置 ．３ ４ １ 典型故障分析 ． ５ 随着 国民经 济的发展 ． 电网可靠性 的要求越来越高 ， 用电源 １ ． 在方式一 ：进线备投方式下运行时 ，１ 对 备 ．１ ５ 样 进线 出现线路故障 ， 备 自 投装置 （ 下称备 自投装置） 作为一种经济 、 可靠的安全 自 装置 ， 动 在 自 投装置延时跳开 １ Ｌ合上 ２ 。 Ｄ， Ｄ 现场得到 了广泛的应用 ， 增强 了供电的安全可靠性 ， 缩小 了停电范围。 ｌ ． 在方式 二 ： ，２ ５ 桥备投 方式下运行 时 ， １ ＃ 进线 出现线路故 障 ， 自 备 现 山东 电网大部分地 区 ｌ０ Ｖ变 电站均为内桥接线 的终端变 电站 ， ｌｋ 且 投装置延时合上 ３ Ｌ Ｄ 中、 低压侧分列运行 ， 一般在高 、 低压侧均装设备 自 中、 投装置 。 结合现 场运行方式 ． 针对近期出现 的一些典型事故及在工作 中遇到的一些常 ２ 常见 问题 及解 决方 法 见问题 ． 探讨主变保护应 如何 正确的与各侧备 自 装置配合 ， 投 保证备 在方式一和方式二 下 ． 线路故障时备 自投均应正确动作 ， 但当变 自投装置动作的正确性和可靠性 ， 提高 电网运行水平。 压器高低压侧分别 出现故障时备 自投装 置应该如何闭锁？ 在现场备 自 投闭锁逻辑设置时往往 出现疑问。 １ 原 理 介 绍 ２ 例 ： 司某 １０Ｖ内桥 接线 变电在站 在方式一 ： ． １ 我公 １ｋ 进线备投方式 １１ 典 型的接线方式 ． 下运行时 ． ＃ 主变 Ｄ 点（ Ｔ 、 Ｔ 、Ｄ 当 １ １ Ｃ １Ｃ ３ ４ Ｌ范围内区域 ） 出现故障时 ， 主变保护动作跳开 １Ｌ３ Ｌ４ Ｌ 并 闭锁 高低 压侧备 自投装置和低 Ｄ 、 、Ｄ ， Ｄ
关于备自投闭锁方案的分析
关于备自投闭锁方案的分析摘要：通过对备自投装置的工作原理，分析备自投装置在内桥接线方式、单母线分段接线方式、变压器备自投3种典型接线方式下备自投装置的闭锁方案配置，在实际运行中应根据运行方式投退备自投闭锁压板，保证备自投正确动作。
关键词：备自投装置；闭锁方案；运行方式；闭锁压板备自投装置应用的目的在于提高电力系统供电可靠性。
在工作主电源失电时通过备自投装置自动投入备用电源，来保证母线不失压。
备自投装置准确动作可以及时恢复供电，在各电压等级电网中得到了广泛的应用。
为保证备自投装置能够正确动作，避免将备用电源再次投入到故障元件中，扩大事故范围，应采取一定的闭锁条件，闭锁条件必须要能相应系统一次接线的变化合理的接入，在不该闭锁的情况下应可靠动作，该闭锁的情况下必须可靠闭锁，才能保障供电可靠性和电网的完全运行。
本文将备自投的闭锁条件在内桥接线方式、单母线分段接线方式以及变压器备自投这3种运行方式下进行探讨。
1、备自投闭锁原理备自投必须在设定的运行方式下，满足充电条件，经延时才能达到充电满状态。
只有在充电满状态下，满足备自投启动条件，又无外部闭锁备自投而使备自投放电，备自投才会启动。
无论备自投是否启动还是备自投逻辑执行过程中，一旦出现任一闭锁条件，备自投逻辑应立即终止。
备自投闭锁功能实现方式有以下几种：a.备自投装置通过采集相关断路器位置、母线电压、线路电压等运行状况，来判断是否满足备自投充电条件，如不满足，备自投装置应放电[2]，备自投动作逻辑将无法启动；b.在备自投启动以后，通过检测线路电流来闭锁因母线PT断线时引起的备自投误动作；c.通过断路器操作箱的STJ接点来闭锁因远方遥控分断路器或者就地分断路器导致母线失压引起的备自投误动；d.通过外部电气元件故障，相应保护装置动作出口来闭锁备自投，避免备用电源再次投入到故障元件中。
2、备自投闭锁方案在实际应用中，备自投装置应根据系统的运行方式，再配合二次设计、保护定值整定、动作逻辑设计等因素，选择合理的闭锁方案，才能够保证备自投动作的准确性，否则不但不能提高供电可靠性，反而带来安全隐患。
110kV单母分段备自投闭锁方式分析与研究
110kV单母分段备自投闭锁方式分析与研究摘要：备自投装置应用的目的在于提高电力系统供电可靠性。
在主供电源失电时通过备自投装置自动投入备用电源，来保证母线不失去电压。
备自投装置准确动作可以及时恢复供电，在各电压等级电网中得到了广泛的应用。
为防范备自投的不正确动作，避免将备用电源再次投入到故障元件中，扩大事故范围，闭锁条件显得尤为重要。
关键词：备自投，可靠性，闭锁0前言随着我国人民生活水平的不断提高，人们对电力的需求越来越大，依赖程度越来越强，对电能质量的要求也更加严格，供电可靠性成为供电考核的重要指标，因此利用各种电气设备保证电源的不间断供电和提高供电可靠性成为供电企业的重要工作。
为保证备自投装置能够准确动作，避免将备用电源再次投入到故障元件中，扩大事故范围，应采取一定的闭锁条件，闭锁条件必须要能适应系统一次接线的变化合理的接入，在不该闭锁的情况下应可靠动作，该闭锁的情况下必须可靠闭锁，才能保证供电可靠性和电网的安全运行。
本文将110kV 某变电站110kV备自投装置外部闭锁开入接线进行分析，并提出改进措施。
1 某110kV变电站单母分段主接线示意图图1 110kV某变电站单母分段接线方式示意图站内保护配置情况如下：序号一次设备保护型号主要功能备注1110kV线路A PCS-943N光纤电流差动、距离、零序2110kV线路B CSC163AN光纤电流差动、距离、零序3110kVⅠ、Ⅱ组母线BP-2C-NWC母线差动保护、母联充电及过流保护4110kV1#主变CSC-326FN分相差动、复压过流、零序、间隙5PRS-778S分相差动、复压过流、零序、间隙6110kV2#主变CSC-326FN分相差动、复压过流、零序、间隙7PRS-778S分相差动、复压过流、零序、间隙安自方面110kV部分配置PCS-9651D备自投一套110kV备自投的几种方式如下：（1）备自投方式1为110kV某变电站110kV进线A为主供电源，分段断路器QF3在运行状态，110kV进线B为备用电源。
110 kV进线备自投应用调试及分析
110 kV进线备自投应用调试及分析摘要：文章对110 kV进线备自投应用调试过程中发现的问题及隐患进行了深入分析，并提出相应措施予以解决，为变电站备自投设计者及变电站运行维护人员提供理论依据。
关键词：进线备自投；跳合闸闭锁；接入接点1 110 kV进线备自投概述为了有效提高电网供电可靠性，进线备自投装置在电网运行中得到大量采用。
通常来说较为常规的进线备自投装置可以通过大量的电缆从变电场中有效获取电流和电压，并且能从变电站的线路保护装置中有效获取闭锁信号。
因此110 kV进线备自投装置在变电站中的应用一直起到稳定运行的作用，并且取得了较为良好的应用效果。
2 110 kV进线备自投特点2.1 接线简易接线简易是110 kV进线备自投运用的基础和前提。
由于110 kV进线备自投可以通过网络来获取相应的数据、模拟量与保护信息和动作信息并且能够有效通过网络来进行分合闸命令的有效进行，从而在完成较为简易的接线过程中促进直流接地、开路、短路等现象的有效减少。
2.2 扩展便利扩展便利是110 kV进线备自投的重要特性。
110 kV进线备自投可以根据需要变电站的工作需要对备自投方式进行改变同时对进线备自投的程序进行模式进行有效修改。
并且在这一过程中变电站工作人员无需对110 kV进线备自投装置的硬件方面进行改动，因此具有较为便利的扩展能力。
2.3 有效兼容有效兼容是110 kV进线备自投的优越性之一，当变电站需要新增线路或者进行保护测控装置的更换时，110 kV进线备自投装置的有效应用可以促进无规约转换的合理进行。
2.4 功能较强110 kV进线备自投保护装置的应用可以使保护动作信息通过GOOSE报文进行实时传递，从而能够有效地防止备自投装置误动现象和拒动现象的出现。
3 进线备自投在应用调试过程中发现的问题及解决措施3.1 问题分析按照公司技改大修项目安排110 kV安丰变加装110 kV进线备自投，采用北京四方公司的CSC-246型备自投，为验证备自投装置与线路保护装置的逻辑配合回路和跳合闸回路。
各类备自投装置差异分析及误动案例分析
各类备自投装置差异分析及误动案例分析备用电源自动投入装置主要是通过对主电源、备用电源电压和电流等电气量的采集和判别，在主电源失电后实现备用电源的自动投入。
备自投装置主要是在故障发生后，自动投入备用电源，保证电网和用户的供电可靠性。
近几年，微机型备自投装置已经日趋成熟，可以通过各类电气量自动识别运行方式，并根据不同的运行方式实现不同的备投功能。
微机型备投装置具备的高可靠性和灵活性，使他在现场得到了越来越广泛的认同和应用。
但是各个保护厂家在备自投装置的设计上又有一些细微的差异，相应的与其他保护之间的配合也就出现了一些差异。
现在就针对下图1的运行方式进行分析，以下所有分析仅针对该备投方式：图1 某线路运行方式1. 备投逻辑（1）方式：1DL、2DL合位，3DL备用。
（2）前提：1# 、2#进线均有压，1DL、2DL合位，3DL分位。
（3）动作过程：1#(2#)母线无压、1LH(2LH)无流则延1DL(2DL)。
确认1DL(2DL)跳开后合3DL。
各保护厂家备自投装置的开出回路基本一致（跳1DL出口、跳2DL出口、合3DL出口），备自投装置的差异主要体现在备自投装置的开入量。
而备自投的开入量包括交流开入量和直流开入量。
2.交流开入量（1）Ⅰ段母线PT电压Uab1，Ubc1；（2）Ⅱ段母线PT电压Uab2，Ubc2；（3）1＃进线电压UL1，线电压或相电压；（4）2＃进线电压UL2，线电压或相电压；（5）线路Ⅰ电流IL1；（6）线路Ⅱ电流IL2。
交流开入量各厂家基本一致，只是备投装置在实现过负荷联切时，采集的电流回路各有差异，有些采用单相电流、有些采用三相电流。
以往的所有定值均要求过负荷判别电流取高压侧电流。
交流量开入引起的备投误动案例：（1）Ⅰ、Ⅱ段母线电压接反导致故障时不能正确判断失压母线。
由于两段母线电压编号不同，这种情况一般不会出现。
（2）1#、2#进线电压接反导致故障时备自投拒动。
当1#进线及Ⅰ段母线失压后，由于1#进线电压接在了2#进线电压开入位置，备自投误判为2#进线无压，所以拒动。
进线备自投闭锁设计的研究
进线备自投闭锁设计的研究摘要：110kVXX变110kV部分为单母分段接线，进线备自投的备投方式。
母线保护动作闭锁备自投通过操作箱手跳继电器开出触点来实现间接闭锁，手跳继电器输出接在闭锁备自备自投总闭锁上。
这种接线方式将会导致与运行线路相连接的那一段母线故障时，将备自投闭锁，从而导致全站失压。
本文通过分析该缺陷并提出整改措施，为设计及日常运行维护提供了支持。
关键词：进线备自投；母线保护；手跳；闭锁0.前言备用电源自动投入装置是配电系统保证供电连续性的一个重要设备。
备自投装置可以根据设定的运行方式自动识别运行方案、选择自投方式而获得了广泛的利用。
在中低压系统中母线配置了母线保护，断路器操作箱可以提供很多出口中间继电器供用户选择，目前各设计院还是采用旧的方案将母线保护动作接在手跳继电器上，手跳继电器在开出至备自投总闭锁上，这种接线存在全站失压的风险。
在内桥接线的进线备自投中存在部分接线将#1和#2主变主后备保护动作及手跳继电器并联分别接在#1主变故障（开入7）和#2主变故障（开入8）上，未将手跳继电器接在备自投的总闭锁上，将可能导致在进线停电操作时，备自投装置不会被闭锁，备自投误动作将备用进线合上，造成误动作。
1.单母分段接线进线备自投充电条件：（1）1DL断路器合位、合后，2DL断路器分位无合后位、3DL（分段）合位、合后；(2)Ⅰ母、Ⅱ母有压、进线1线路有压、有流、进线2线路有压。
放电条件：手跳及其它保护动作闭锁备自投1.1 110kV XX变实际情况进线2备用进线1（见图3）备自投动作过程：1.1.1当Ⅰ组母线故障，母线保护动作跳开Ⅰ母所有连接设备及3DL分段断路器。
母线保护动作跳闸触点接于手跳继（STJ），手跳可以将1DL、3DL断路器合后位置复归，手跳继动作后还开出一对节点至备自投总闭锁（母线保护闭锁备自投），此时备自投将可靠的被放电，备自投不会动作，造成全站失压。
1.1.2当Ⅱ组母线故障，母线保护动作跳开Ⅱ母所有连接设备及3DL分段断路器。
一例特高压站用电备自投误闭锁研究与改进
一例特高压站用电备自投误闭锁研究与改进特高压站是电力系统中最重要的一环，具有重要的能源传输和分配功能。
在特高压站运行过程中，电力设备和系统存在着各种故障风险，备自投误闭锁是其中的一个重要问题。
本文针对特高压站用电备自投误闭锁问题展开研究，并提出一种改进方案。
一、问题概述备自投是电力系统中的常见保护措施，用于在主保护失灵或发生故障时实现系统自动恢复。
备自投误闭锁是指备自投在不应该动作的情况下误动作的现象，这会导致系统故障扩大，影响系统的稳定性和安全性。
特高压站作为电力系统的关键节点，备自投误闭锁问题尤为重要。
备自投误闭锁问题的主要原因包括：设备故障、操作误操作和保护参数不合理设置等。
一旦出现误闭锁问题，不仅会造成设备烧损，还会造成电力系统的局部或整体故障，甚至导致事故发生。
二、研究内容1.分析备自投误闭锁问题的原因和影响。
2.采用动态仿真和实际数据分析手段，对现有备自投方案进行评估和改进。
3.设计一种基于智能保护的备自投误闭锁检测系统。
三、改进方案1.优化备自投保护参数设置。
根据特高压站的实际运行情况和设备特性，合理设置备自投保护参数，减少误闭锁的发生概率。
2.引入智能保护技术。
利用先进的智能保护技术，结合数据分析和机器学习算法，实现备自投误闭锁的实时监测和预警。
3.完善操作规程和培训。
加强特高压站操作人员的培训和操作规程的制定，提高操作人员对备自投装置的操作和维护水平。
四、研究成果与效果1.通过对特高压站备自投误闭锁问题的研究与改进，有效减少了误闭锁事件的发生频率，提高了特高压站的运行可靠性和稳定性。
2.改进方案的实施，为特高压站的安全运行提供了重要的技术支持和保障，为电力系统的安全稳定提供了保障。
结语：特高压站用电备自投误闭锁问题是电力系统中的重要难题，需要我们不断进行研究和改进。
通过本文的分析和探讨，我们相信可以有效解决特高压站备自投误闭锁问题，提高电力系统的运行可靠性和稳定性，确保电力供应的安全。
10kv备自投过负荷闭锁功能应用及整定分析
10kv备自投过负荷闭锁功能应用及整定分析10kv备自投装置是提高电网供电可靠性的重要措施之一。
但当110千伏及220千伏变电站负荷较重，其中一台主变失压时，10千伏分段备自投动作将失压主变负荷备投至运行主变，将会导致运行主变严重过负荷。
文章分析了10kv备自投装置过负荷闭锁功能的原理及整定过程中应注意的问题，并提出了改进措施。
标签：10kv备自投；整定计算；过负荷闭锁备用电源自动投入装置（简称“备自投”），是电力系统故障或其他原因导致工作电源断开后，能迅速将备用电源或备用设备或其他正常工作的电源自动投入工作，使原工作电源所带用户能迅速恢复供电的一种自动控制装置，对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用[1]，随着电力系统的负荷日益增长，110千伏及220千伏变电站负荷较重，当其中一台主变失压时，10千伏分段备自投动作将失压主变负荷备投至运行主变，导致运行主变严重过负荷，甚至导致运行主变过流保护动作，从而扩大停电范围。
因此对于一般低压侧备自投，由于变压器的容量限制，就需要考虑备自投动作后变压器的过负荷问题。
近期逐渐普及应用的一种10kv备自投过负荷闭锁功能，能有效解决以上因备自投动作后造成主变过负荷运行的问题。
1 备自投过负荷闭锁基本原理及逻辑要求要有效防止备自投动作后造成主变过负荷，需要备自投装置本身自动对负荷进行判断，根据负荷情况对备自投闭锁或开放[2，3]。
主要思路是：装置取两台主变的负荷电流之和，分别同主变允许的最大负荷电流进行比较，如果负荷电流之和大于允许的最大负荷电流，则经延时闭锁备自投，即在装置中增设“检合流闭锁”功能。
防止在负荷高峰情况下，发生备自投动作后造成变压器的过载运行，避免进一步引发系统事故。
以两台两卷变的110kv变电站典型接线为例，如图1。
具体逻辑[4]可表示为：IL1+IL2>Izdjx。
IL1、IL2为备自投装置主变电流判别的电流采集值，Izdjx是主变过负荷电流定值（由保护整定人员整定）。
不同接线方式下备自投闭锁回路的分析
除此之外，应实现监控系统的以下功能： （1）打印功能的调试。要求打印机设置正确，打印图形、报表完 整美观，大小合适。自动打印功能（告警信息自动打印、保护信息自 动打印和日报表、月报表的自动打印）及时准确，完整美观；手动打 印功能（保护动作数据的打印；保护定值的打印；系统图、网络图、 棒图、曲线、实时报表、历史报表的打印）完整美观，符合运行管理 要求。 （2）声音报警功能。对断路器、隔离开关等开关量加声音报警 功能；对保护动作信息加声音报警功能。与智能直流屏、智能电能 表、GPS、五防等装置的通讯应正确，功能正常发挥。
选用功耗低、动作迅速、精度高等优点的新型继电器，而且继 电器中增加了直流辅助电源，通过电源监视灯对继电器的正常运 行进行监视，从而大大提高了保护的可靠性与速动性。特别是信号 继电器既有电保持，又有磁保持，信号记忆可靠，还增加了多组动 合触点和电动复归圈，保证了“遥信”功能及信号继电器遥控复归 的实现。
116
Dianqigongcheng yu Zidonghua◆电气工程与自动化
1 号主变
2 号主变
了各侧开关，不存在向故障点倒送电流的情况，备投应该合上分段 开关，恢复失压母线的负荷。
4 对备自投可靠运行的建议
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备自投手跳闭锁的比较分析
摘要：本文在对目前配电网变电站中常用的 RCS9651C、CSC246、WBT822A 三种
备用电源自动投切装置（简称：备自投装置）备自投手跳闭锁原理、实现方式进
行比较分析的基础上，对备自投装置选型、电网运行操作及保护装置设计提出了
建议。
关键字：备自投装置；手跳闭锁
概述
目前，我国 110kV 及以下变电站中一般采用单母分段或桥断路器接线方式，
接线示意图如下：
从图 1、图 2 中可以看出，进线 1 和进线 2 是该变电站的主供线路。
正常的运行方式通常有两种方式：
方式 1)：母线并列运行，进线 1 或进线 2 主供，分段断路器或桥断路器 3DL
运行，带 1 号、2 号变压器运行，同时进线 2 或进线 1 处于热备用状态，相应的
备自投装置作为进线备自投使用；
方式 2)：母线分裂运行，进线 1、进线 2 主供，分别带 1 号、2 号变压器运行，同时分段断路器或桥断路器3DL 断开，处于热备用状态，相应的备自投装置作为
分段（桥）备自投使用。
采用备用电源自动投切装置能够保证在方式 1) 下，进线 1 或进线
2 失电的情况下可靠合上进线 2 或进线 1 断路器 2DL 或 1DL，保证 1
号和 2 号变不停电，实现可靠供电；或者在方式 2) 下，可靠合上分段
（桥）断路器 3DL，实现可靠供电。
备自投手跳闭锁功能是指在运行人员进行手动跳开进线断路器、分段（桥）
断路器时，备自投装置能够可靠识别，同时闭锁备自投动作的功能。
目前变电站
常用的备自投装置 RCS9651C、CSC246、WBT822A 三种备自投装置均具有满足上
述运行方式的功能。
只是在备自投手跳闭锁功能的原理、实现方式存在很大差异。
一、手跳闭锁备自投功能的实现原理分析
1、RCS9651C 手跳闭锁备自投原理
RCS9651C 备自投装置在开入回路中要求接入 1DL、2DL、3DL 断路器跳闸位置TWJ 和合后位置 KKJ，通过判断各断路合后位置 KKJ 由1 变 0 来判断是手动/ 遥控
跳闸，如果是，则闭锁备自投保护动作，否则，备投将可靠动作。
2、CSC246、WBT822A 手跳闭锁备自投原理
CSC246、WBT822A 备自投装置在开入回路中要求接入 1DL、2DL、3DL 断路器
跳闸位置TWJ 和手动/ 遥控跳闸接点STJ，通过判断各断路手动/ 遥控跳闸接点 STJ 由 0 变 1 到 0 来判断是手动/ 遥控跳闸，如果是，则闭锁备自投保护动作，否则，备投将可靠动作。
二、备自投手跳闭锁功能实现方式的分析结论
结论 1、RCS9651C 采用 KKJ 闭锁备自投方式；即手跳闭锁备自投的实现方式
是进线断路器、分段（桥）断路器手动 / 遥控跳闸时，备自投装置通过对进线断
路器、分段（桥）断路器合后继电器从 1 到
0 状态变位位来识别是否为手跳，进而判断是否闭锁备投的。
结论 2、CSC246、WBT822A 采用 STJ 闭锁备自投方式；手跳闭锁备自投的实
现方式是采用专用进线断路器、分段（桥）断路器的手跳
继电器发生从 0 到 1 到 0 状态变位判断装置是否是手跳，进而判断是否闭锁
备投的。
结论 3、RCS9651C、CSC246、WBT822A 三种备自投装置跳开进线断路器的跳
闸接线应接入相应断路器的手跳回路，其原因是手跳闭锁备自投功能只在备自投
装置动作前进行判别，动作过程中不进行KKJ 或 STJ 判断；这样在其动作跳开进
线断路器后，虽然进线断路器合后继电器 KKJ 发生从 1 到 0 状态变位，或者手跳
继电器 STJ 发生从0 到 1 到 0 状态变位，也不影响备自投装置后续逻辑动作；进
而可靠实现备用断路器的合闸，满足可靠供电的要求。
若不接入手跳回路而接入
保护跳闸回路，会导致备自投装置动作跳开相应断路器后，相应保护装置认为是
断路器偷跳，进而启动偷跳重合功能，合上相应断路器，导致故障出现。
另外
也会导致相应断路器的保护装置因合后继电器状态与断路器实际位置不一致而发
告警信号。
结论 4、RCS9651C、CSC246、WBT822A 三种备自投装置合上进线断路器、分
段 ( 桥) 断路器的合闸接线应接入相应断路器的手合回路，若不接入手合回路而
接入其它保护合闸回路，会导致备自投装置动作合上相应断路器后，相应断路器
的保护装置因合后继电器状态与断路器实际位置不一致而发告警信号。
三、目前运行状况及对策
1、在一些运行变电站发现，备自投装置的出口跳、合闸接线在相应线路保
护装置接线错误地接入保护跳、合回路，应及时排查并进行整改，对应接入手跳、手合回路。
2、线路 / 主变保护、分段保护装置与备自投装置不匹配，无法实现手跳闭锁
备自投功能。
这类问题主要体现在国电南瑞保护与其它厂家保护无法配合。
如线
路 / 主变保护、分段保护装置采用国电南瑞保护，而备自投装置采用 CSC246 或WBT822A 时，因国电南瑞保护只提供KKJ 接点闭锁备自投功能，无法给CSC246
或WBT822A提供STJ 接点，从而也就无法实现手跳闭锁备自投功能；再如线路 / 主变保护、分段保护装置采用四方、许继、南自等厂家，备自投装置采用
RCS9651C 时，而因线路/ 主变保护、分段保护装置只提供 STJ 接点闭锁备自投功能，无法给 RCS9651C 提供 KKJ 接点，从而也就无法实现手跳闭锁备自投功能。
针对这一问题，在现场通过技术手段进行处理的难度比较大，但从运行维护的角度，比较容易弥补无法实现手跳闭锁备自投功能的缺陷。
即在进行正常断开进线
断路器、分段（桥）断路器的操作之前，首先将备自投装置退出运行，恢复正常
运行方式时将备自投装置投入运行。
四、结束语及建议
通过对三种不同厂家手跳闭锁备自投功的实现方式的分析，发现目前电网中
备自投装置的使用还存在一定问题，对电网可靠供电造成了很大影响。
建议有三点：
1、备自投装置的选型必须考虑线路/ 主变保护、分段保护装置型号，两者必
须满足相互配合条件，应选用同一厂家的保护及备自投装置。
2、建议生产厂家应提供同时具有 KKJ、STJ 闭锁备自投接点的保护装置，这样就从根本上解决了不同厂家保护与备投的配合问题。
3、应加强运行人员对备自投装置原理及操作规定的学习，运行部门应加大备自投装置的隐患排查及整改工作力度。
