周进周出二沉池设计
周进周出二沉池实际运行负荷探讨

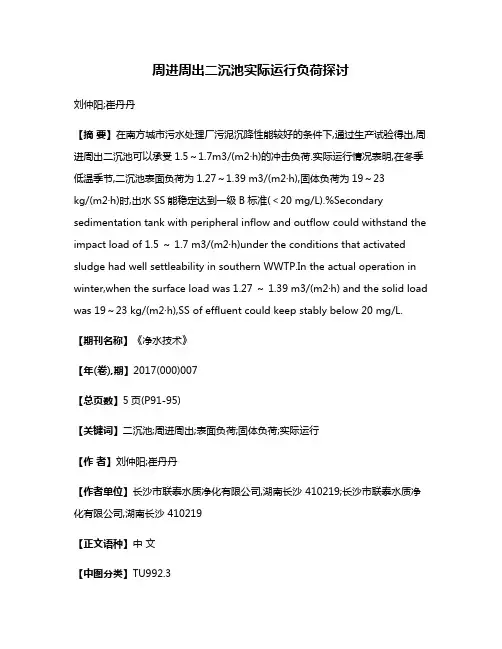

周进周出二沉池实际运行负荷探讨刘仲阳;崔丹丹【摘要】在南方城市污水处理厂污泥沉降性能较好的条件下,通过生产试验得出,周进周出二沉池可以承受1.5～1.7m3/(m2·h)的冲击负荷.实际运行情况表明,在冬季低温季节,二沉池表面负荷为1.27～1.39 m3/(m2·h),固体负荷为19～23kg/(m2·h)时,出水SS能稳定达到一级B标准(＜20 mg/L).%Secondary sedimentation tank with peripheral inflow and outflow could withstand the impact load of 1.5 ～1.7 m3/(m2·h)under the conditions that activated sludge had well settleability in southern WWTP.In the actual operation in winter,when the surface load was 1.27 ～1.39 m3/(m2·h) and the solid load was 19～23 kg/(m2·h),SS of effluent could keep stably below 20 mg/L.【期刊名称】《净水技术》【年(卷),期】2017(000)007【总页数】5页(P91-95)【关键词】二沉池;周进周出;表面负荷;固体负荷;实际运行【作者】刘仲阳;崔丹丹【作者单位】长沙市联泰水质净化有限公司,湖南长沙 410219;长沙市联泰水质净化有限公司,湖南长沙 410219【正文语种】中文【中图分类】TU992.3周进周出辐流式二沉池在大中型污水处理厂广泛应用，其表面负荷高，可达1.0～1.5 m3／（m2·h），池容积较小，投资节省，在国内已有成熟的运行经验。
双侧堰周进周出辐流二沉池工艺设计要点
1引言二沉池是污水处理厂重要的污水处理构筑物,其主要功能是实现泥水分离、污泥浓缩,保障污水处理厂的污泥回流、排泥和除磷等功能。
常用的有平流式、辐流式和竖流式3种类型的沉淀池,其中辐流式沉淀池在污水处理厂应用较为广泛。
根据进出水布置方式的不同,辐流式沉淀池可分为中进周出式、周进中出式、周进周出式[1],辐流式沉淀池的集水方式主要有内置单侧堰、外置单侧堰和内置双侧堰3种[2]。
研究表明,周进周出二沉池的进出水形式及流态有利于固液分离[3],且在较高回流比的情况下,容积利用率较高,活性污泥有足够的时间进行沉淀[4],在大中型污水处理厂广泛应用。
双出水堰周进周出辐流二沉池这一兼具各种优势的二沉池越来越值得深入研究与应用。
2工程概况2.1用地条件湖光污水处理厂位于湛江市麻章区288省道西侧。
设计近期规模2.5×104m 3/d ,远期规模5.0×104m 3/d 。
根据区域整体规划,该污水处理厂总体用地59976m 2,用地呈现狭长形,东西向最大宽度约160m ,南北向最大长度约488m ,良丰溪从用地南侧横穿而过,厂区实际使用面积仅51916m 2。
根据《城市污水处理工程项目建设标准》(建标198—2022),5.0×104m 3/d 污水厂建设用地指标应为约1.55m 2/(m 3·d )。
本工程实际仅为1.20m 2/(m 3·d ),实际用地仅为建设标准的77%,用地较为紧张。
2.2进、出水水质根据《南粤水更清行动计划(修订本)》(2017—2020年),设计出水水质执行广东省地方标准DB 44/26—2001《水污染物排放限值》一级标准及GB 18918—2002《城镇污水厂污染物【作者简介】翟林（1990~），男，陕西富平人，工程师，从事给水排水工程设计与研究。
双侧堰周进周出辐流二沉池工艺设计要点Key Points of Process Design of Double Side-Weir Inlet and OutletCircular Secondary Clarifier翟林，罗肖肖（广东省冶金建筑设计研究院有限公司，广州510080）ZHAI Lin,LUO Xiao-xiao(Guangdong Metallurgical Architectural Design and Research Institute Co.Ltd.,Guangzhou 510080,China)【摘要】湖光污水处理厂为湛江市重要市政基础设施之一，设计近期规模2.5×104m 3/d ，远期规模5.0×104m 3/d ，采用AAO+AO/双侧堰周进周出辐流二沉池/深度处理工艺。
周进周出二沉池设计之探讨

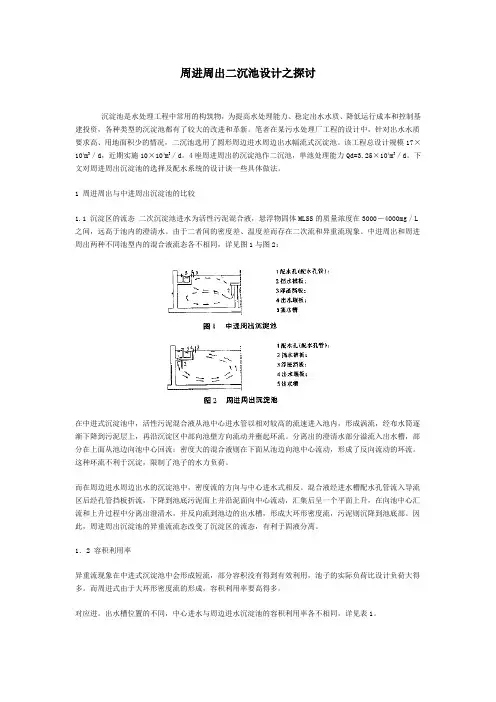

周进周出二沉池设计之探讨沉淀池是水处理工程中常用的构筑物，为提高水处理能力、稳定出水水质、降低运行成本和控制基建投资，各种类型的沉淀池都有了较大的改进和革新。
笔者在某污水处理厂工程的设计中，针对出水水质要求高、用地面积少的情况，二沉池选用了圆形周边进水周边出水幅流式沉淀池。
该工程总设计规模17×104m3／d，近期实施10×104m3／d。
4座周进周出的沉淀池作二沉池，单池处理能力Qd=3.25×104m3／d。
下文对周进周出沉淀池的选择及配水系统的设计谈一些具体做法。
1 周进周出与中进周出沉淀池的比较1.1 沉淀区的流态二次沉淀池进水为活性污泥混合液，悬浮物固体MLSS的质量浓度在3000－4000mg／L 之间，远高于池内的澄清水。
由于二者间的密度差、温度差而存在二次流和异重流现象。
中进周出和周进周出两种不同池型内的混合液流态各不相同，详见图1与图2：在中进式沉淀池中，活性污泥混合液从池中心进水管以相对较高的流速进入池内，形成涡流，经布水筒逐渐下降到污泥层上，再沿沉淀区中部向池壁方向流动并壅起环流。
分离出的澄清水部分溢流入出水槽，部分在上面从池边向池中心回流；密度大的混合液则在下面从池边向池中心流动，形成了反向流动的环流。
这种环流不利于沉淀，限制了池子的水力负荷。
而在周边进水周边出水的沉淀池中，密度流的方向与中心进水式相反。
混合液经进水槽配水孔管流入导流区后经孔管挡板折流，下降到池底污泥面上并沿泥面向中心流动，汇集后呈一个平面上升，在向池中心汇流和上升过程中分离出澄清水，并反向流到池边的出水槽，形成大环形密度流，污泥则沉降到池底部。
因此，周进周出沉淀池的异重流流态改变了沉淀区的流态，有利于固液分离。
1．2 容积利用率异重流现象在中进式沉淀池中会形成短流，部分容积没有得到有效利用，池子的实际负荷比设计负荷大得多。
而周进式由于大环形密度流的形成，容积利用率要高得多。
周进周出辐流式二沉池平面设计改进水力计算探讨_胡大锵
根据近期污水处 理 厂 二 沉 池 的 运 行 情 况 （即 经 验 数
据 ）；二 是 考 虑 “手 册 ”推 荐 的 历 史 背 景 。
如果ｑＨ ＝０．９３ｍ３／（ｍ２·ｈ）系指二沉池的实际 表面负荷，则 其 上 升 流 速 ｖ上 ＝０．２６ ｍｍ／ｓ，而 活 性
污泥动态沉降速 度ｕ０＝０．２２ ｍｍ／ｓ，显 然，ｖ上 ＞ｕ０， 也就 是 说，周 进 周 出 辐 流 式 二 沉 池 取ｑＨ ＝１．４ ｍ３／ （ｍ２·ｈ）偏 大 。 具 体 取 值 ，应 同 时 考 虑 以 下 因 素 ：
年 ２ 月 第 ２ 版 第 ５ 册 表 ５－１３）显 示 ：二 沉 池 （常 规 ）的 ｑＨ ＝０．６～１ｍ３／（ｍ２·ｈ）［原 手 册 推 ［１］ 荐 值 为１～１． ５ｍ３／（ｍ２·ｈ）］。不考虑污 泥 回 流 量。“参 照 本”例
题中取ｑＨ ＝１．４ｍ３／（ｍ２·ｈ），相 当 于 常 规 （即 指 中 心进水辐流式）二沉池的０．９３ｍ３／（ｍ２·ｈ）（以 提 高
（１）随着城镇污水处理厂工业废水所占 比 例 的
增大，难降解物质增多；国家对进入天然水体 中的氨
氮浓度要求趋 于 严 格。 两 者 的 共 同 作 用，均 将 导 致
生化系 统 在 低 负 荷 工 况 下 运 行：早 年 污 泥 负 荷 为
０．２～０．５ｋｇＢＯＤ５／（ｋｇＭＬＳＳ·ｄ）（延 时 曝 气 法 及 合建式曝气池除 外）；而 近 年 来，普 遍 要 求 污 泥 负 荷
３．４ 二 沉 池 校 核 堰 口 负 荷 论 证 及 计 算 总 结 城 镇 污 水 处 理 厂 （含 工 业 废 水 ）辐 流 式 二 沉
池出水溢流堰的设计，通 常 采 用 ９０°三 角 堰，由 水 力
模 型 试 验 ，得 出 流 量 计 算 公 式 为 ：
矩形二沉池在广州猎德污水处理厂三期工程中的应用

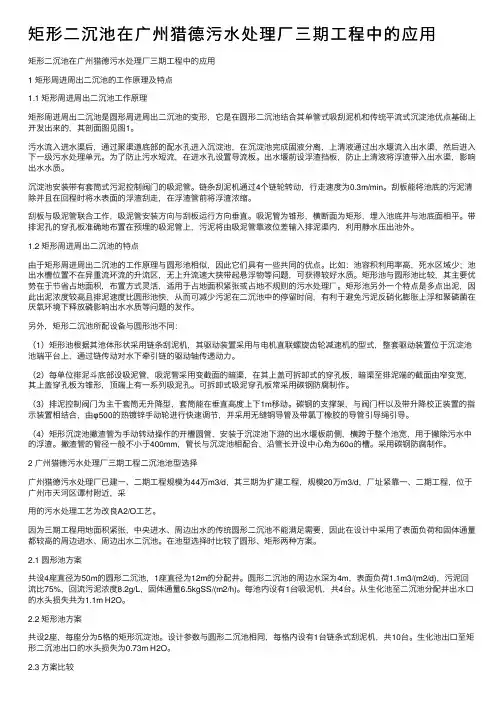

矩形⼆沉池在⼴州猎德污⽔处理⼚三期⼯程中的应⽤矩形⼆沉池在⼴州猎德污⽔处理⼚三期⼯程中的应⽤1 矩形周进周出⼆沉池的⼯作原理及特点1.1 矩形周进周出⼆沉池⼯作原理矩形周进周出⼆沉池是圆形周进周出⼆沉池的变形，它是在圆形⼆沉池结合其单管式吸刮泥机和传统平流式沉淀池优点基础上开发出来的，其剖⾯图见图1。
污⽔流⼊进⽔渠后，通过聚渠道底部的配⽔孔进⼊沉淀池，在沉淀池完成固液分离，上清液通过出⽔堰流⼊出⽔渠，然后进⼊下⼀级污⽔处理单元。
为了防⽌污⽔短流，在进⽔孔设置导流板。
出⽔堰前设浮渣挡板，防⽌上清液将浮渣带⼊出⽔渠，影响出⽔⽔质。
沉淀池安装带有套筒式污泥控制阀门的吸泥管。
链条刮泥机通过4个链轮转动，⾏⾛速度为0.3m/min。
刮板能将池底的污泥清除并且在回程时将⽔表⾯的浮渣刮⾛，在浮渣管前将浮渣浓缩。
刮板与吸泥管联合⼯作，吸泥管安装⽅向与刮板运⾏⽅向垂直。
吸泥管为锥形，横断⾯为矩形，埋⼊池底并与池底⾯相平。
带排泥孔的穿孔板准确地布置在预埋的吸泥管上，污泥将由吸泥管靠液位差输⼊排泥渠内，利⽤静⽔压出池外。
1.2 矩形周进周出⼆沉池的特点由于矩形周进周出⼆沉池的⼯作原理与圆形池相似，因此它们具有⼀些共同的优点。
⽐如：池容积利⽤率⾼，死⽔区域少；池出⽔槽位置不在异重流环流的升流区，⽆上升流速⼤挟带起悬浮物等问题，可获得较好⽔质。
矩形池与圆形池⽐较，其主要优势在于节省占地⾯积，布置⽅式灵活，适⽤于占地⾯积紧张或占地不规则的污⽔处理⼚。
矩形池另外⼀个特点是多点出泥，因此出泥浓度较⾼且排泥速度⽐圆形池快，从⽽可减少污泥在⼆沉池中的停留时间，有利于避免污泥反硝化膨胀上浮和聚磷菌在厌氧环境下释放磷影响出⽔⽔质等问题的发作。
另外，矩形⼆沉池所配设备与圆形池不同：（1）矩形池根据其池体形状采⽤链条刮泥机，其驱动装置采⽤与电机直联螺旋齿轮减速机的型式，整套驱动装置位于沉淀池池端平台上，通过链传动对⽔下牵引链的驱动轴传递动⼒。
