简易水塔供水系统
水塔供水自动控制系统的设计
水塔水位的PLC控制的设计PLC课程设计说明书姓名班级学号专业机电一体化技术教师组别日期 2012.1.10成绩目录一概述 (1)二水塔供水自动控制系统方案设计 (2)设计方案 (2)三水塔水位自动控制系统设计 (2)1水泵电动机控制电路的设计 (2)2水位传感器的选择 (4)四水位自动控制系统的组成 (6)1、系统构成及其控制要求 (6)2系统框图 (7)五 PLC的设计 (8)1可编程序控制器(PLC)简介 (8)2PLC工作原理 (8)3PLC的编程语言--梯形图 (9)4SYSMAC-C系列P型机概述 (11)5水塔水位自动控制系统的软件设计 (12)六结束语（系统总结分析） (17)1系统的优点 ............................................................................ 错误!未定义书签。
2结束语 .................................................................................... 错误!未定义书签。
参考文献 (19)致谢 (20)水塔供水自动控制系统的设计一概述水塔水位控制系统采用交流电压检测水位,在控制系统启动后，若水槽水位低于水槽最低水位S2时液位传感器将水位信号转化为电信号向PLC发出信号，PLC根据此信号打开补水泵向水槽补水，当水位达到水槽最高水位S4时液位传感器将水位信号转化为电信号向PLC发出信号停止补水泵的工作，当水塔水位达到最低水位S2时，液位传感器将水位信号转化为电信号向PLC输出，PLC在收到信号后启动水泵向水塔加水，当水塔水位达到最高水位S1时传感器将水位信号转化为电信号向PLC发出信号停止水泵的工作。
二水塔供水自动控制系统方案设计设计方案PLC和传感器构成的水塔水位恒定的控制系统原理。
在控制系统启动后，若水槽水位低于水槽最低水位时液位传感器将水位信号转化为电信号向PLC发出信号，PLC根据此信号打开补水泵向水槽补水，当水位达到水槽最高水位时液位传感器将水位信号转化为电信号向PLC发出信号停止补水泵的工作，当水塔水位达到最低水位时，液位传感器将水位信号转化为电信号向PLC输出，PLC在收到信号后启动水泵向水塔加水，当水塔水位达到最高水位时传感器将水位信号转化为电信号向PLC发出信号停止水泵的工作。

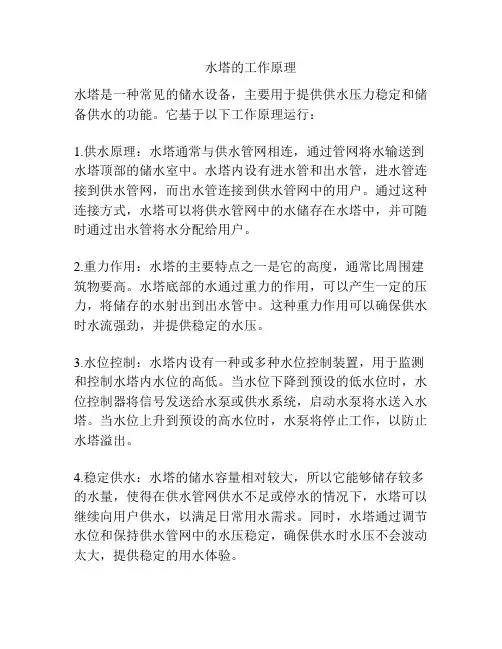

水塔的工作原理
水塔的工作原理
水塔是一种常见的储水设备，主要用于提供供水压力稳定和储备供水的功能。
它基于以下工作原理运行：
1.供水原理：水塔通常与供水管网相连，通过管网将水输送到水塔顶部的储水室中。
水塔内设有进水管和出水管，进水管连接到供水管网，而出水管连接到供水管网中的用户。
通过这种连接方式，水塔可以将供水管网中的水储存在水塔中，并可随时通过出水管将水分配给用户。
2.重力作用：水塔的主要特点之一是它的高度，通常比周围建筑物要高。
水塔底部的水通过重力的作用，可以产生一定的压力，将储存的水射出到出水管中。
这种重力作用可以确保供水时水流强劲，并提供稳定的水压。
3.水位控制：水塔内设有一种或多种水位控制装置，用于监测和控制水塔内水位的高低。
当水位下降到预设的低水位时，水位控制器将信号发送给水泵或供水系统，启动水泵将水送入水塔。
当水位上升到预设的高水位时，水泵将停止工作，以防止水塔溢出。
4.稳定供水：水塔的储水容量相对较大，所以它能够储存较多的水量，使得在供水管网供水不足或停水的情况下，水塔可以继续向用户供水，以满足日常用水需求。
同时，水塔通过调节水位和保持供水管网中的水压稳定，确保供水时水压不会波动太大，提供稳定的用水体验。
综上所述，水塔通过重力作用、水位控制和储备供水的方式工作，以确保稳定的供水压力和持续的供水。
水塔工作原理
水塔工作原理水塔是一种常见的水利设施，它可以用来储存和供应水源，为我们的生活和生产提供便利。
那么，水塔是如何工作的呢？接下来，我们将详细介绍水塔的工作原理。
首先，水塔的工作原理可以分为两个方面，储水和供水。
在储水方面，水塔通过管道系统将水源引入水塔内部，然后利用泵站将水抽入水塔的储水区域。
储水区域通常是一个封闭的空间，可以根据需要设计成不同的形状和容量。
当水塔接收到来自水源的水后，储水区域内的水位会逐渐上升，直至达到设计的最大容量。
在供水方面，当用户需要用水时，水塔通过管道系统将储存的水源供应给用户，从而满足用户的生活和生产需求。
其次，水塔的工作原理还涉及到水位控制系统。
水塔内部通常会安装水位控制系统，用于监测和控制储水区域内的水位。
当水位下降到一定程度时，水位控制系统会自动启动泵站，将水源抽入水塔，以保持水塔内部的储水量。
当水位达到一定高度时，水位控制系统会停止泵站的工作，从而实现对水位的自动控制。
这样一来，水塔就能够根据实际需求，自动地进行储水和供水，从而保证了水源的充足和稳定供应。
此外，水塔的工作原理还与水力学原理有关。
由于水塔内部的水位较高，当用户需要用水时，水会通过重力作用自动流向用户所在的区域。
这种通过重力实现供水的方式，不仅节省了能源，还能够减少供水过程中的管道压力，从而延长了管道和设备的使用寿命。
因此，水塔的工作原理不仅能够实现水源的储存和供应，还能够降低供水成本，提高供水效率。
总的来说，水塔的工作原理主要包括储水、供水和水位控制系统。
通过这些工作原理的相互配合，水塔能够实现对水源的储存和稳定供应，为我们的生活和生产提供了便利。
希望通过本文的介绍，您能更加深入地了解水塔的工作原理，从而更好地利用和维护水塔设施。
水井水塔自动供水系统应用设计
１ 设计要求
不能可靠动作 ，管式浮球容易卡滞 ，缆浮球容易缠绕 ，所 有浮球都有触点接触不 良现象，结果都是系统失控 ，调
此次系统设计的任务，是设计一个 自建水井利用水 整控制点很不方便。
泵抽水 向水塔 自动供水控制系统 ，对水井和水塔水位进
本次设 计在水井 水塔 水位 的控制 过程 中 ，常 需要 实时
水 ；水井有水超过低水位 时，撤消缺水报警信号 ，水泵能 对传感器的非线性 、温度漂移等进行全 范围内的数字化
正常启动抽水 向水塔供水。
修正处理，并有 ＨＡＲＴ通信协议输出和模拟输出。具有
（２）对水塔水位进行实时监测 ，当水塔缺水到达下 精度高 、稳定性极好的特点，可实现现场诊断过程双 向通
本 文通 过 介绍 自行设 计 的水 井 水塔 自动供 水 系
如 图 ３，在 水泵 的控制过程 中，水井水位传感器 １ 统 ，详 细地阐述 了设计方 案及成 品试 验 。试验证 明 ，该
及水塔 水位传感器 ２所 检测 的水位信 号均传送 到 ＰＬＣ 系统在运行期 间稳定 性高，完全符 合预先规 定的标准 ，
现水位 控制全 自动化 。
如 图 １，在水井 水位控 制 图中，水位传感 器 １放 在
水井接近 水位 下限处，通过设 置水位 传感器 １的设置
值 ，当水井水位低 于水位 下 限时，水位 传感器 １发出水
井缺水信号及报警信号给 ＰＬＣ，则水泵不能启动抽水或
停止抽 水；如水井水位 超过水位 下限时 ，水位 传感器则 发 出水井有水信号，水泵可 以启动抽水 。
Ｂ点处安装 了水位传感器 ２。通过设置水位传感器 ２的设 给 ＰＬＣ控制器 ，则 ＰＬＣ控制器切 断触器 电源停止水泵 。
水塔的工作原理
水塔的工作原理水塔是一种常见的水源储存设施，它可以供应给人们日常生活和工业生产所需的水量。
水塔的工作原理涉及到水压力、重力和管道系统的互相配合，下面将详细介绍水塔的工作原理。
一、水塔的基本结构水塔通常由塔体、阀门、水泵和管道系统组成。
塔体是一个高大的塔状结构，它能够在一定高度上储存大量的水。
阀门用于控制水的流入和流出，确保水塔的稳定运行。
水泵是用来将水从地面抽送至水塔的设备。
管道系统则连接着水泵、水塔和用水终端，实现水的输送和分配。
二、水塔的运作过程1. 储水阶段：在水塔未充满水之前，水泵从地面的源头抽水，并通过管道输送至塔体顶部的入口。
同时，塔体的阀门关闭，阻止水从塔体中流出。
水泵的工作使水塔内的水位逐渐上升，直至充满水。
2. 出水阶段：当水塔中的水已经充满到一定高度时，阀门打开，使得塔内的水通过管道流向用户终端。
由于水塔处于较高的位置，水会被重力加速向下流动，形成一定的水压力，从而推动水在管道中流动。
用户可以通过打开水龙头等方式使用水源。
3. 补给阶段：当水塔中的水位下降到一定程度时，水泵会重新启动，将地面的水源通过管道输送至塔体中，同时阀门关闭以防止水由塔体流出。
水泵的工作使得水塔继续储存水源，以满足日常需求。
三、水塔的作用与特点1. 储存和均衡供水：水塔能够储存大量的水，为人们提供可靠的水源。
当供水管道出现故障或需要维护时，水塔能够提供一定时间内的供水量，确保用户不会因为水源中断而受到影响。
此外，由于水塔的工作原理使得水源通过重力作用流向用户终端，因此水压力较大，保证了水流畅通。
2. 节约能源和减少波动：水塔的储水阶段通常在夜间或非高峰用水时段进行，这时电力需求较低。
而在用水高峰时段，水塔则通过供水阶段满足用户用水需求，减少了水泵的运行时间，降低了能源消耗。
同时，水塔的存在也能够平衡供水压力，减少管道中水流的波动，提高供水的稳定性。
3. 提高供水可靠性：由于水塔能够存储一定量的水，使得供水系统拥有一定的备份储备。

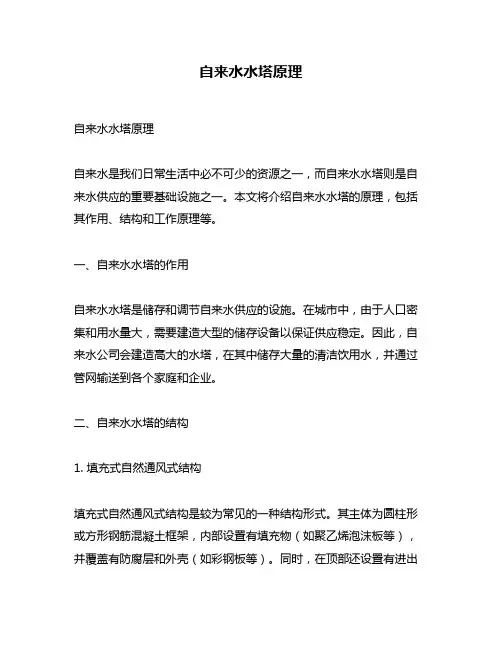

自来水水塔原理
自来水水塔原理自来水水塔原理自来水是我们日常生活中必不可少的资源之一，而自来水水塔则是自来水供应的重要基础设施之一。
本文将介绍自来水水塔的原理，包括其作用、结构和工作原理等。
一、自来水水塔的作用自来水水塔是储存和调节自来水供应的设施。
在城市中，由于人口密集和用水量大，需要建造大型的储存设备以保证供应稳定。
因此，自来水公司会建造高大的水塔，在其中储存大量的清洁饮用水，并通过管网输送到各个家庭和企业。
二、自来水水塔的结构1. 填充式自然通风式结构填充式自然通风式结构是较为常见的一种结构形式。
其主体为圆柱形或方形钢筋混凝土框架，内部设置有填充物（如聚乙烯泡沫板等），并覆盖有防腐层和外壳（如彩钢板等）。
同时，在顶部还设置有进出风口以及支撑系统等。
2. 钢管桁架悬挂式结构钢管桁架悬挂式结构是一种轻型的自来水水塔结构，其主体为钢管桁架，通过吊装方式悬挂在高空。
其优点在于结构轻便、施工方便等。
三、自来水水塔的工作原理1. 自来水进入水塔自来水公司会将清洁饮用水输送至自来水水塔中。
当自来水进入到塔内时，由于重力作用，其会沉淀在底部，并通过底部的进口管道输送到城市各处。
2. 自来水从塔内流出当城市居民使用自来水时，通过管网流入家庭或企业。
此时，由于压力差，自来水会从自来水塔中流出，并经过管道输送至用户处。
3. 自动调节供应量当城市用水量较大时，自来水公司可以通过控制进口阀门的开闭程度调节供应量。
同时，在用完后，由于重力作用和压力差的影响，剩余的自来水会回流到自来水塔中进行储存。
4. 保证供应稳定性由于城市居民对清洁饮用水需求的不断增加和变化，因此需要建造大型的储存设备以保证供应的稳定性。
自来水水塔的建造正是为了满足这一需求，通过储存和调节自来水供应，保证城市居民的生活和生产用水需求得到充分满足。
结语以上就是自来水水塔的原理介绍，包括其作用、结构和工作原理等。
自来水水塔在城市供水中起着重要的作用，其建造需要考虑多个因素，如地形、气候、供水量等。
水塔的原理
水塔的原理
水塔是一种储水设施，通常用于城市或乡村的供水系统中。
它的原理是利用重力和水的自然流动来保持水压稳定，从而为居民提供持续的水源。
水塔通常是一个高大的圆柱形结构，由钢筋混凝土或钢铁制成。
它的底部有一个大型的水箱，可以储存大量的水。
水箱上方是一个高大的塔，塔内有一根垂直的管道，连接着水箱和城市的供水管道。
当供水管道向水塔输送水时，水箱内的水开始上升，直到达到塔顶。
由于水的重力作用，水会自然地向下流动，通过管道进入城市的供水管道。
当城市需要水时，供水管道中的水压力会降低，这时水塔内的水会自动流向城市，保持供水管道中的水压稳定。
水塔的原理非常简单，但它对城市的供水系统至关重要。
它可以储存大量的水，保证城市居民在紧急情况下有足够的水源。
同时，水塔还可以平衡供水管道中的水压，确保城市的供水系统能够持续地为居民提供清洁的饮用水。
除了城市供水系统，水塔还可以用于其他领域，如农业灌溉、工业生产等。
无论在哪个领域，水塔都是一种非常实用的储水设施，可以为人们的生活和工作提供便利。
水塔水位控制系统
水塔水位控制系统水塔水位控制系统是一种能够监测和控制水塔水位的智能化系统。
水塔作为储存和供给水源的设施，其水位的控制和管理对于保证正常的供水是至关重要的。
传统的水塔水位控制方式主要依靠人工监测和控制，但这种方式存在人力资源浪费、不够高效和容易出现人为错误等问题。
所以，采用水塔水位控制系统能够实现智能化的水位监测和控制，提高供水管理的效率和质量。
水塔水位控制系统主要由水位传感器、单片机控制器、执行器和数据处理单元组成。
水位传感器用于感知水位的高低，传输给控制器；单片机控制器负责接收并处理传感器传过来的数据，并根据预设的监测参数和逻辑，控制执行器进行相应的调节操作；执行器则根据控制器的指令，控制水流进出水塔，从而调节水位；数据处理单元则负责对监测数据进行存储和分析。
水塔水位控制系统的工作原理如下：首先，水位传感器通过测量水位的高低，将信号传输给控制器。
控制器接收到信号后，通过单片机处理器进行数据处理，并根据事先设定好的监测参数和逻辑进行判断和决策。
例如，当水位过低时，控制器会通过执行器控制阀门打开，让水流进入水塔，增加水位；当水位过高时，控制器则会通过执行器控制泵站排水，降低水位。
这样，系统就能够自动调节水位，保持在合适的范围内。
水塔水位控制系统具有以下几个优点：首先，它能够实现实时监测和控制水位，不需要人工干预，避免了人为错误的发生。
其次，系统具有高度的智能性，可以根据事先设定的参数和逻辑进行自动调节和控制，提高了供水管理的效率和质量。
再次，系统具有较高的可靠性和准确性，传感器精准地测量水位，数据处理单元对监测数据进行存储和分析，保证了数据的准确性和稳定性。
最后，系统结构简单、维护容易，降低了维护成本和管理难度。
水塔水位控制系统的应用范围广泛，可以用于城市供水系统、建筑工地、农田灌溉等多个领域。
在城市供水系统中，水塔水位控制系统能够自动控制和调节水位，保证正常供水，解决人工监测和调节不及时的问题。
基于PLC的水塔自动供水系统方案设计
点> 并可通过提供优质供水服务创设和谐文明的人居环境。
关键词：供水方式；液位控制；’() 系统；自动供水
中图分类号：?@;;$ 文献标识码：)
文章编号：$<A$—$&&84 #88; 58&—88!!—8#
一、传统供水与新型供水方式的比较 目前，国内大部分城市供水系统，包括水厂、生活小区、 高层建筑的供水系统，仍采用较为传统的供水方式。给水值 班员 根据实际的用 水量或积累 的经验，通过人工 的方式调 节水泵电机的开停来实现简单的供水控制。当用水量增大， 供水 压力变小时 ，即手 动增加一台水 泵" 当用水 量减小，供 水压力变大时，则把最先运行的水泵电机关停。水泵作为供 水工程 中的通用机械 ，消 耗着大量的能 源，在我国，每年水 泵的电能消耗占电能总消耗的#$% 。为了节约降耗，必须采 取调节措施使泵站适应负荷的变化来运行。 传统的 供水方式存 在着许多缺 陷，特别是多台 水泵供 水系统尤为严重。其一，由于水泵电机只能工作在额定运行 和停 车两种工作 状态，无法为用户 提供稳定可靠 的供水压 力，且系统完全依赖于人工操作来控制，因而供水质量受人 为因素影响较大，无法为用户提供稳定的供水压力，且经常 会出现断水、水管崩裂、管道共振等现象。其二，由于水泵电 机只能工作在 工频状态，长期高速 运行，电能浪费较 大，据 统计，在目前传统的供水方式中，电费在水费成本中的比例 高达&!% 以上。其三，由于人为的控制难以始终保证电机在 运行过 程中投切次 序的正确性，容易 导致电机在 长期运行 过程中磨损不均，并且增大了误操作的可能性" 同时设备运 行不合理，机械磨损大，造成设备使用寿命短，维修量大，设 备和人 工成本都较高 。其 四，在 目前的城市 生活小区、高层 建筑供水系统中，基本采用高位水箱或水塔的供水方式，这 样既增大了基建投资，同时也造成了水资源的二次污染。 采用 ’() 控制的新型供水方式与过去的水塔或高位水 箱以及气压供水方式相比，不论是设备的投资 ，运行的经济 性，还是系 统的稳定性、可靠性 、自 动化程度等方 面都具有 无法比拟的优势，而且具有显著的节能效果。恒压供水调速
简述建筑给水系统的7种给水方式
简述建筑给水系统的7种给水方式
建筑给水系统是确保建筑物内部用户用水需求的供水系统。
根据供水方式的不同，可以将建筑给水系统分为以下七种方式：
1. 自流式给水系统：利用自然水压将水从水源输送到建筑物内部。
这种方式适用于建筑高度较低的情况，无需额外的供水设备。
2. 重力式给水系统：通过设置水塔或水箱，利用重力作用将水输送到建筑物内部。
这种方式适用于建筑高度较高的情况，能够确保供水稳定。
3. 水泵式给水系统：通过电动或柴油水泵将水从水源抽送到建筑物内部。
这种方式适用于供水距离较远、高度较高的情况，能够提供足够的水压。
4. 压力容器式给水系统：通过在供水管路中设置压力容器，提高供水压力并保持稳定。
这种方式适用于水压不稳定或波动较大的情况。
5. 水泵加压式给水系统：在自流式或重力式系统的基础上，通过水泵增加供水压力，确保供水稳定。
这种方式适用于水源供水不足的情况。
6. 并联式给水系统：将多个供水系统并联，以增加供水流量和稳定性。
这种方式适用于大型建筑或需求较高的场所。
7. 联合式给水系统：将多种供水方式进行组合，根据实际需要进行切换和调节，以确保供水的可靠性和经济性。
以上七种建筑给水方式各有优劣，可以根据具体情况选择合适的方式，以满足建筑物内部用户的用水需求。
水塔供水自动控制方法
水塔供水自动控制方法嘿，咱今儿就来讲讲水塔供水自动控制这档子事儿！你说水塔供水，这可不是小事儿啊，就跟咱每天得吃饭喝水一样重要。
想象一下，要是没有个好的自动控制方法，那水塔的水要么多了溢出来，那不就浪费了嘛，要么少了不够用，那大家用水不就不方便啦！所以说，这自动控制方法可得好好琢磨琢磨。
首先呢，咱得有个灵敏的水位传感器，就像人的眼睛一样，时刻盯着水塔里面水的情况。
它能准确地告诉我们水到了啥位置，多了还是少了。
这可太关键了呀，要是没它，那不就跟盲人摸象似的，啥都不知道嘛。
然后呢，根据这个水位传感器的信号，咱得有个聪明的控制系统来做出反应。
比如说水少了，它就赶紧打开供水的阀门，让水哗哗地流进去。
水够了呢，它就又能及时地把阀门关上，不让水再往里灌啦。
你看这多像咱过日子呀，啥东西少了就赶紧去添，够了就停，不能浪费也不能短缺。
而且这个控制系统还得稳定可靠，不能三天两头出毛病，不然那可麻烦大了。
咱还可以给它设置一些好玩的功能呢，比如定时供水。
就像咱每天定时起床一样，到了点儿就自动供水，多省心呐。
或者根据用水的高峰期和低谷期来调整供水的量，这多智能呀。
还有啊，咱得定期检查和维护这个自动控制系统。
就跟咱人得定期体检一样，要是有啥小毛病赶紧修好，别等出了大问题才后悔莫及。
水塔供水自动控制方法，说起来好像挺复杂，但其实只要咱用心去弄，也不难理解。
这就好比是给咱的水塔找了个贴心的小管家，能把水管理得妥妥当当的。
咱也就能放心地用水，不用担心没水用或者水太多浪费啦。
总之啊，水塔供水自动控制可太重要啦，关系到我们日常生活的方方面面。
咱可得重视起来，选个好的控制方法，让水塔乖乖听话，给我们提供稳定又充足的水。
这样咱的生活才能顺顺利利，舒舒服服的呀，你说是不是这个理儿呢？。
简易水塔水位控制电路电子课程设计.
目录1 概述 (1)2 系统总体方案设计 (2)3 主要单元电路设计 (3)3.1 电源电路 (3)3.2 水位检测电路和水位范围测量电路 (3)3.3 水泵开关电路及显示电路 (5)4 元器件选型 (8)4.1 水压传感器 (8)4.2 比较器 (8)4.3 稳压管 (9)4.4 稳压芯片 (10)4.5 普通二极管 (10)4.6 发光二极管 (11)4.7 三极管 (11)4.8 电磁继电器 (12)4.9 变压器 (14)4.10 桥式整流电路 (14)4.11 CD4011 (15)4.12 迟滞比较器 (16)结论及展望 (17)参考文献 (18)附录 (19)摘要该方案电源电路采用电网供电，通过变压器电路、整流电路、滤波电路和稳压电路将电网中的220V交流电转换成直流12V电压。
稳压电路由三端稳压器实现，用它来组成稳压电源只需很少的外围元件，电路非常简单，且安全可靠。
水位测量和水位监测电路主要由电阻型水压传感器和迟滞比较器组成。
电阻型水压传感器是最典型也是最简单的一种压力传感器。
迟滞比较器不仅可以测量水位的范围，还可以防止跳闸现象的出现。
水泵开关电路和显示电路主要由电流放大电路和继电器组成。
继电器可以提供水泵所需要的交流电，而电流放大电路是由三极管组成，是一种比较典型的和简单的电路。
用发光二极管的显示来检测水位状态和水泵的状态。
关键词水压传感器继电器比较器1 概述本次设计的是一个水塔水位控制电路，电路能够通过控制两个水泵实现对水位的控制。
水位范围在S1～S2（S1＜S2）之间，S为实际水位。
当S＜S1时，两个水泵都放水；当S1＜S＜S2时，仅一个水泵放水；当S＞S2时，两个水泵都关闭。
同时本电路设计了水位检测电路，通过发光二极管的显示来检测水位状态。
我们都知道，在日常生活和工业生产中，水位控制装置有着广泛的应用。
如水塔、楼房水箱、锅炉等。
水位控制装置的形式有很多种，浮子开关式，电节点式，压力式，电子式，微机式等。
水塔工作原理
水塔工作原理
水塔是一种常见的水利设施，其工作原理主要是通过重力和液体静压力来实现水的储存和供应。
水塔通常由水箱、支架、输水管道等部分组成，通过合理的设计和运行，能够有效地满足城市居民和工业生产的用水需求。
首先，水塔的工作原理与重力有着密切的关系。
当城市供水系统向水塔输送水源时，水塔内的水箱会逐渐充满水，并且由于重力的作用，水会自然地向下流动。
这种通过重力作用的水流可以保证水塔内的水源能够自然流动，不需要额外的能源来推动水流，从而实现了节能环保的目的。
其次，水塔的工作原理还与液体静压力有关。
当水塔内的水箱充满水后，水会通过输水管道向城市各个角落输送。
在输水过程中，水会受到管道壁面的阻力，并且会受到地面以上的空气压力影响。
这些阻力和压力的作用下，水会产生一定的静压力，从而能够顺利地流向城市各处，满足居民和工业生产的用水需求。
此外，水塔的工作原理还涉及到水位控制系统。
水塔内通常会安装有水位传感器和控制阀门，通过监测水位的高低来实现对水流的控制。
当水位下降到一定程度时，水位传感器会发出信号，控制阀门会自动打开，从而实现对水源的补充。
这种自动化的水位控制系统能够保证水塔内的水源始终处于充足状态，确保城市用水的稳定供应。
总的来说，水塔的工作原理是基于重力和液体静压力的作用，通过合理的设计和运行，能够实现对城市用水的储存和供应。
水塔在城市供水系统中起着至关重要的作用，能够有效地保障城市居民和工业生产的用水需求，是一项不可或缺的水利设施。
水塔工作原理
水塔工作原理
水塔是一种常见的供水设备，它通过一系列的工作原理来实现
对水的储存和供应。
水塔的工作原理主要包括水的进水、压力的维持、水的储存和供水等几个方面。
首先，水塔的工作原理之一是水的进水。
水塔通常建造在较高
的地势上，以便利用地势的高低差来实现对水的储存和供应。
当供
水管道输送水到水塔时，水塔内部的水泵会将水抽入水塔内部。
这样，水塔就完成了对水的储存。
其次，水塔的工作原理还包括对水压力的维持。
水塔内部通常
会设置一个水位控制系统，当水位下降到一定程度时，水泵就会开
始工作，将水从供水管道抽入水塔，以维持水塔内部的水位和压力。
这样，水塔就能够保持一定的水压，确保供水的稳定性和连续性。
另外，水塔的工作原理还涉及到对水的储存。
水塔通常会根据
当地的用水情况和需求来设计储水量，以确保在供水管道出现故障
或停水时，能够维持一定时间的供水。
水塔的储水量一般会根据当
地的居民数量、用水习惯和消防需求等因素来确定，以满足日常生
活和紧急情况下的用水需求。
最后，水塔的工作原理还包括对水的供水。
当用户需要用水时，水塔内部的水泵会启动，将储存的水通过供水管道输送到用户所在
的地方。
这样，水塔就能够实现对水的供应，满足人们的日常生活
和生产用水需求。
综上所述，水塔的工作原理主要包括水的进水、对水压力的维持、水的储存和供水等几个方面。
通过这些工作原理，水塔能够实
现对水的储存和供应，为人们的生活和生产提供了便利。
希望通过
本文的介绍，能够让大家对水塔的工作原理有一个更加清晰的了解。
家用水塔的原理
家用水塔的原理家用水塔原理是指通过重力作用将水送到家中供应给用户使用的系统。
它是一个比较简单且广泛使用的水压力系统，常见于没有市政供水的农村地区或者水压不够的住宅小区。
下面将详细介绍家用水塔的原理。
首先需要明确的是，家用水塔是一种静水压力系统，它的工作原理主要依靠重力作用。
在水塔内部，会建造一个水池或者水箱来储存水源，水箱的高度一般比房屋的屋顶要高。
当需要用水时，水会从水箱流向水管，然后经过管道输送到家庭或者农田中。
首先说说水塔的水源。
一般情况下，家用水塔的水源可以是地下水、河水或者人工池塘等。
这些水源首先要通过一定的管网连接到水塔的入口处。
一般情况下，水塔的入口会设置有进水阀门，用来控制水的进出。
在供水时，打开进水阀门，水会进入水箱。
而在不需要供水时，则关闭进水阀门，避免水箱爆满或者浪费水资源。
然后说说水塔的出水原理。
一旦水箱内储存的水达到一定的高度，其底部的水压就会产生一定的压力。
根据亨利法则——压力与水平面高度成正比，水箱高度越高，则水压越大。
因此，只要水箱高度合适，就能够产生足够的水压力，将水输送到各个用户的家中。
为了使用方便，水塔一般会设置一个水泵，用来增加水的出水压力。
当用户打开水龙头时，水龙头后面的管道中的水压会下降，这时水泵就会启动，将水箱中的水抽出，并通过管道输送到用户家中。
水泵工作时，会将水从水箱中提升到一定的高度，以满足用户所需的水压力。
当用户关闭水龙头时，水泵也会自动停止工作，水箱内的水又会逐渐积累起来，以备下一次供水使用。
同时，为了保证供水的连续性，水塔系统还常常会设置一个水位开关，用来检测水箱内的水位。
当水箱内的水位低于一定的高度时，水泵就会自动启动，将水箱中的水提升到合适的高度，以保持水压的稳定。
此外，为了保证供水的可靠性，家用水塔还需要注意一些细节。
例如，水塔的进水口应设有过滤网或过滤器，用来过滤杂质和悬浮物，以防止污染水源。
另外，还可以设置水塔清洗装置，定期对水塔进行清洗，以避免水垢和泥沙的积累。
家用水塔工作原理
家用水塔工作原理
家用水塔是一种常见的家庭水源设备，主要用于储存和供应家庭用水。
通常，家用水塔由一个高大的圆柱形容器组成，容器顶部有一些设备，例如进水口、水泵和水阀门，用于将水从供水系统中抽取并储存。
家用水塔的工作原理基于重力和水压力的原理。
当家庭供水系统中的水流入水塔时，它会沿着管道通过进水口进入水塔。
水泵会将水从进水口引导到水塔的底部，以确保水能够进入水塔并填满整个容器。
当水填满容器并达到一定高度时，带有水位感应器的水泵会自动关闭。
一旦水塔里的水被使用后，水阀门会将水从水塔底部排出去，然后通过管道输送到家庭用水设备，例如洗手池、淋浴、厕所等等。
由于家用水塔处于一定高度，水会受到水塔顶部的重力驱动，从而产生水压。
这种水压可以推动水顺着管道流动到家庭用水设备，从而实现供水。
在使用家用水塔时，需要确保水塔里的水一直保持新鲜且卫生。
为此，家用水塔通常会附带一些水过滤器和杀菌器，用于去除水中可能存在的杂质和细菌，从而保持水的纯净度。
需要注意的是，在选择家用水塔时，需要根据家庭的用水量和需要，选择适当大小的水塔。
如果水塔太小，每次使用完水后必须等待水泵重新灌满水塔。
而对于大型家庭或者需要大量用水的家庭，比如花园灌溉，可以选择更大的水塔以确保
水源充足。
综上所述，家用水塔是一种很实用的家庭用水设备，并且易于操作和维护。
通过掌握家用水塔的工作原理，可以更好地理解它的使用方式并选择合适的设备。
家用水塔自动上下水图
使用方法:
正常状态:开关1，3，4置于与水管平行方向，开关2置于与水管垂直方向。不用管，进水出水全自动。 不能全自动进水:是因为自动开关无供电或是自动开关坏，如果无供电，则需检查供电，如果开关坏，则请按下面进 行检测并更换。 1.水压开关坏:取一个备用的自动水压开关，将输出线接到开关5上，然后插上电，开关5有响声，且能上水，则为自 动开关坏。 2.继电器坏:取一个备用的电磁继电器，将水压开关的线接到电磁继电器上，关闭水塔出水总阀5，电磁继电器有响 声，则表示水管上的电磁继电器坏。 应急方式 如果换不好或是不知道换，则只能采用应急方式处理。 将自动开关电源断开，将开关1置于与水管垂直方向。打开应急阀2（将其置于与水管平行方向），进行水塔上水， 待水塔上水满后，关闭应急阀（将其置于垂直位置）停止水塔上水。其它不用管，水塔自动下水，只是水塔上水需 再将打开应急阀。 应急状态时，如果 入户水管水压高于 水塔水压，则用入 户自来水，如果入 户水压低或无水， 水塔自动供水，直 到水塔水用完。
20内 丝弯头
水塔自动上水阀
电磁阀 球阀
压力 开关 球阀
球阀 止回阀
应急阀
入户水阀
20活三通
接压力开关2
截止阀 止回阀 止回阀 止回阀
原理图
接入户水管
水塔上 水电磁阀
5
220 单向电磁阀2 20双活接球阀
预留出水口水总阀 进水过滤阀
20内 丝弯头
20活三通
弯头
20双活接球阀 20外 丝直接头 4分过滤器 20外 丝直接头 20
应急上水闭止阀
应急阀
上水止回阀
1
总止回阀
20三通 弯头
2
20三通
20双活接球阀
20三通 四分卧式直接止回阀
水塔补水系统的补水流程
水塔补水系统的补水流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!水塔补水系统的工作流程详解水塔补水系统是城市供水系统的重要组成部分，主要负责平衡和稳定供水压力，确保居民的日常用水需求。
居民楼自来水水塔设计
水塔设计
1.设计方案及原理
本文所设计的水塔供水系统主要由七部分组成，分别是登录界面、控制主画面、实时曲线、历史曲线、实时报表、历史报表以及报警窗口。
系统实现了水塔液位的自动调节。
当水塔储水箱液位低于25dm时，朵用单位时间供水量为5dm的深井泵1和单位时间供水量为10dm的深井泵2同时向水塔储水箱供水。
当水塔液位达到60dm时，关闭深井泵1，深井泵2单独供水：当水塔液位达到80dm时，用深井泵1单独供水，当水塔液位高于96dm时，向水塔停止供水。
当水塔储水箱中有水时，通过供水阀向两个站点水箱分别供水，一旦站点水箱液位达到85dm时，停止供水，而当其液位低于一定値时，继续供水，这样保证了用户用水的水压不会过高或者过低。
2.界面设计
根据软件监控的需要，要对水塔储水箱以及站点水箱的液位实行监控，但由于是模拟设计，没有真止的对象，于是构造一个虚拟对象，即设计一个基于组态王的水塔液位的模
拟控制，通过对模拟水箱液位的控制来模拟现场真正的运行情况，一边进行监控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章系统基本设计第一节引言随着生活水平的提高,水塔自动供水系统在日常生活及工业领域中应用相当广泛，本设计应用于工厂备用水源方面使用自动供水系统,而以往水塔水位的检测是由人工完成的，值班人员全天候地对水位的变化进行监测，而本设计的主要作用是能够很好的节省劳动力，免去了传统的供水的繁琐，自动供水，适用于节约型经济社会。
本系统摒去一往的设计理念，将水的特殊导电性做成的水位传感器作为芯片的输入量传给芯片，经芯片处理后由继电器控制水泵的启动和停止。
以确保给水、补水箱水位的平衡，并且还有指示灯来实现当前的工作状态。
第二节系统设计方案1.2.1设计要求：1、可以自动实现水位检测。
2、可以自动启动停止水泵。
3、有指示灯能够现实当前的工作状态。
1.2.2两种设计方案方案一：用单片机作为控制核心用六个液位传感器分别作为给水箱补水箱的上限位、中限位和下限位传感器，从而利用单片机采集信号、处理来控制电机起停实现补水与否和工作状态指示。
方案二：系统以模拟，数字混合电路为核心，利用水的特殊导电性做成的水位传感器作为芯片的输入量。
通过逻辑门电路的组合来实现控制。
与非门电路组成给水箱控制电路实现给水箱的补水；用与门电路的组合实现补水箱控制电路，控制给给水箱补水与否；最后通过两个二极管的开通和关断来实现电机的启动与停止以及工作指示灯的指示。
对比以上两种方案都可以实现系统要求，但方案一成本高，电路复杂，并且还需要软件的调试。
考虑到系统的精度不需很高，确定选择方案二的设计。
第二章电源电路电源采用三端稳压器结构。
电路有整流、滤波及三端稳压等环节组成，如图2-1图2-1 电源电路第一节单相桥式整流桥式整流电路由变压器、四个二极管组成的整流桥和滤波电容等器件组成，属于全桥整流电路。
整流过程如图2-1当u2是正半周时，二极管VD1和VD3导通，而二极管VD2和VD4截止，负载上的电流自上而下流过负载，负载上得到与u2的正半周期相同的电压。
当在u2负半周时，u2的实际极性是下正上负，二极管VD2和VD4导通而VD1和VD3截止，负载上的电流仍然自上而下流过负载，负载上得到了与u2正半周相同的电压。
图2-2 桥式整流波形图单相桥式整流电路的指标U0=0.9U2第二节滤波电路经过整流后，输出电压在方向上没有变化，但输出电压波形仍然保持输入正弦波的波形，输出电压起伏较大，为了输出平稳的直流电压必须采用滤波电路，以改善输出电压的波动性，本设计采用常用的电容滤波电路。
滤波过程如图2-1当负载开路时，电容无能量存储，输出电压从0开始增大，电容开始充电，当u0=u c时，u0达到最大值，即同从最大值下降时，电容通过负载R L放电。
u0按指数规律下降，当u2的值在增大后，电容再继续充电；同时也向负载提供电流，电容上的电压仍会不断上升，这样不断地进行，在负载上得到比无滤波整流电路平滑的直流电。
在实际应用当中，为了保证输出电压平滑，使用单项桥式整流，电容滤波时的直流电压一般为u0≈1.2u2如图图2-3 电容滤波波形图第三节主要器件选择设计电路须要12V直流电源，因此选用稳压芯片7812的范围大于15V。
所以u2的滤波输出不能低于15V，又因为u d=1.1—1.2u2所以u2=15V所以交流变压器选择15V7812主要特点：输出稳定性好、使用方便、输出过流、过热自动保护。
它的工作是将一个高于12V的直流变成一个稳定的12V直流电,并且可输出一定的电流,可以带动一定的负载.7812适用于电源稳压电路，是一种三端的集成稳压芯片，它一般是用在需要DC12V的电路中。
中间引脚是地，第1脚为输入，第3脚为输出。
一般是耦合变压器后级整流变直流后，要输出稳定的12V就有用到。
第三章电路控制原理第一节水塔与补水箱控制电路3.1.1总体工作原理1.当地下水池和楼顶水塔都水满时：即ABC都为高电平，DEF也都为高电平，在I C2b和I C2c的两个输入端都为高电平，则I C2c的输出端为低电平，从而使I C1a输出为低电平，则Q2不导通，灯LED2不亮，灯LED1亮。
2.当地下水池满水时，而楼顶水塔水位位于D、E之间时：I C2b的9转为“1”，而D则是因为原来I C2a输出高电平保持不变，8输出也为“1”。
同理则Q2不导通，灯LED2不亮，灯LED1亮。
3.当地下水池水满时，而楼顶水塔水位位于F、E之间时：I C2b的9输入“0”，则I C2b输出为“1”，则I C2a输出为“0”，则使I C2c输出为“1”，而I C1c两端全为高电平，则使I C1a两端高电平输入，从而使Q2导通。
则使继电器KA得电，水泵运行，而Q1不导通。
灯LED1不亮，灯LED2亮。
4.当地下水池水位位于A、B之间，而楼顶水塔水位位于E、F之间时：同3所述，I C2c输出高电平，而I C1b的8输入端由于前面水满时输出高电平，使8脚保持“1”，从而使I C1c输出为“1”，而Q2导通，Q1不导通。
灯LED1不亮，灯LED2亮。
当楼顶水塔水位到达D、E之间后，使I C2b的9输入为“1”，但是由于水位在E、F之间时使得I C2a输出低电平，从而使Q2导通继续上水，直到水位超过D。
5.当地下水池水位位于B、C之间，而楼顶水塔水位位于E、F之间时：此时I C2c输出高电平，但由于I C1c的两个输入端均为低电平，则I C1c 输出端为低电平，从而使I C1a输出低电平。
Q2不导通，无法启动水泵给楼顶水塔供水。
灯LED1亮，灯LED2不亮。
3.1.2电机部分工作原理1.当Q2导通，Q1截止的时候继电器KA得点吸合；当KA吸合后，电机的控制电路接通，KM得电，主电路KM的主触点接通，水泵（M）运转开始上水。
2.在电机的主电路中加入了热继电器，过载保护。
当过载时FR在控制电路中的常闭断开，水泵停止工作。
3.在控制电路中加入了急停开关K1，当电机异常工作时切断K1可以停止水泵工作。
如图：图3-1 电机控制图第二节主要芯片介绍3.2.14011芯片介绍4011芯片CMOS4011是有四个2端输入与非门的集成电路,其中:或非门一——1、2脚为输入端，3脚为输出端；或非门二——5、6脚为输入端，4脚为输出端；或非门三——8、9脚为输入端，10脚为输出端；或非门四——12、13脚为输入端，11脚为输出端。
第7脚为电源地；第14脚为电源接正极3-15V。
图3-2 4011引脚功能图3.2.24081芯片介绍引脚功能图如图图3-3 4081引脚功能图3.2.39014三极管介绍9014为NPN低噪放大管，额定工作电压：50V，额定工作电流：0.1A，标称功率：0.4W,额定工作频率：150HMZ,放大倍数hFE：100～1000(分段可选)9014三极管参数集电极最大耗散功率P CM＝0.4W（Tamb=25℃）集电极最大允许电流I CM=0.1A集电极基极击穿电压BV CBO=50V集电极发射极击穿电压BV CEO=45V发射极基极击穿电压BV EBO=5V集电极发射极饱和压降V CE(sat)=0.3V(I C=100mA; I B=5mA)基极发射极饱和压降V BE(sat)=1V(I C=100mA; I B=5mA)特征频率f T=150MHz3.2.4中间继电器介绍中间继电器是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。
线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。
常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。
与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。
一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是用电器。
技术参数：1、动作电压：不大于70%额定值。
2、返回电压：不小于5%额定值。
3、动作时间：不大于0.02s（额定值下）。
4、返回时间：不大于0.02s（额定值下）。
5、功率消耗：直流回路不大于4W，交流回路不大于5VA。
第四章总结本设计最终可以实现自动实现水位检测、自动启动停止水泵、指示灯显示当前的工作状态等功能。
电源部分采用三端稳压器结构，通过桥式整流、电容滤波、三端稳压最终实现对电路板输入12V直流电源。
控制电路部分以模数混合电路为核心利用水的特殊导电性做成的水位传感器作为芯片的输入量，通过逻辑门电路的组合来实现控制。
与非门电路组成给水箱控制电路实现给水箱的补水；用与门电路的组合实现补水箱控制电路，控制给给水箱补水与否；最后通过两个二极管的开通和关断来实现电机的启动与停止以及工作指示灯的指示。
本设计具有成本低、可以实现自动控制、电路简单、应用范围广泛等优点。
附录Ⅰ参考文献1.刘峰.电力电子技术.大连：大连理工大学出版社，20052.付植桐.电子技术（第二版）.北京：高等教育出版社，20043.诗白.模拟电子技术基础[M].北京:高等教育出版社,20014.电子元器件应用手册.北京：人民邮电出版社，20045.郭培源．电子电路及电子器件．北京：高等教育出版社，20026.余孟尝.数字电子技术基础简明教程[M].北京:高等教育出版社,19997.何希才.常用集成电路应用实例.－北京：电子工业出版社，2009后记在做毕业设计的短暂的时间里，我收获颇丰。
首先，非常感谢我的指导教师陈老师，在毕业设计的整个过程中，陈老师以其渊博的学识和独特有效的方法逐步启发式地指引我毕业设计的方向，使我从容地、有条不紊地完成了毕业设计的任务，并从始至终细心为我辅导，不辞辛劳地为我答疑解惑，使我的毕业设计能够顺利的完成。
陈老师为我提供了很多资料，让我在做毕业设计时节约了不少时间。
在设计之前我对这个电路有了一定的了解，通过老师的讲解，我对电路有了更进一步的了解。
然后通过查资料，对电路的基本组成部分有了一定的认识。
总之，经过一次毕业设计的洗礼，我学到了很多书本上学不到的东西。
在设计过程中我学到了很多知识，提高了思考的能力，也学会了如何运用已有的知识解决遇到的新问题，以及在遇到不懂的问题时如何去查阅相关资料。
最后，再一次衷心地感谢帮助我完成这次毕业设计的老师，以及在这次毕业设计中帮助过我的同学。
