移动通信原理实验 数据接入CDMA信道的收发实验
移动通信实验指导书CDMA部分.docx
CDMA系统一.概述CDMA (Code Division Multiple Access)称作码分多址。
在CDMA通信系统中，不同用户传输信息所用的信号不是靠频率不同或时隙不同来区分的，而是用各不相同的编码序列来区分的。
或说是靠信号的不同形来区分的。
从频域或时域观察，多个CDMA信号是互相重叠的。
码分多址是以扩频技术为妹础，所谓扩频是把信息的频谱扩展到宽带中进行传输的技术。
CDMA信号的产生包括调制和扩频两个步骤，可以先用待传送的信息比特刈•载波进行调制，再用伪随机系列(PN)扩展信号的频谱，也可以先用伪随机系列为待传送的信息比特相乘, 把信息的频谱扩展后，再对载波进行调制。
这两种方式是等效的。
适用于CDMA系统的扩频技术是直接序列扩频(DS),这巾CDMA系统称作直接序列扩频CDMA 系统(DS-CDMA)o在直接序列扩频CDMA系统中，所有用户(或称信道)工作在相同的中心频率上，用户信息信号与高速率的伪随机码序列(PN序列或称码字)相乘得到宽带信号。
不同的川户使用不同PN序列。
这些PN序列相互正交，利用PN序列来区分不同的用户，如图0—1所示。
得到的宽带信号再去调制载波信号的某个参量。
▲玛字图0—1 DS—CDMA示意图接收端要从收到的扩频信号中恢复出它携带的信息，必须经过解扩和解调两个步骤。
解扩就是接收端以与发送端相同的PN序列与接收到的扩频信号相乘，恢复出原频带信号；解扩后的信号再经过常规的解调，即可恢复出其中传送的信息。
二.DS-CDMA移动通信原理图0-2为DS-CDMA移动通信系统原理框图。
系统中采用包含N个正交的PN序列CI, C2,…，6作为地址码,分别与信码dl,d2,…,dn相乘或模2加实现扩频调制。
信码速率fb (单位:b/s,比特/秒)、丿謹月Tb=l/fb；地址码速率fp (单位：c/s,子码/秒或码片/秒)、翩Tp=l/fp, 地址码序列每周期包含p个子码元，序列周期T = pT p.通常设置(0-1)(0-2)式中，K为正整数。
CDMA移动通信系统实验指导书
C D M A移动通信系统实验指导书2009年10月目录1.实验准备 (1)1.1引言 (1)1.2 实验准备 (2)1.2.1网络编址 (2)1.2.2 拨码开关 (3)1.2.3 固定连接关系 (4)1.2.4 网络设置 (5)2.数据配置 (6)2.1侧物理配置 (6)2.1.1 BSC配置 (6)2.2 BTS配置 (11)2.3物理配置数据完整性检查 (13)3 无线资源配置 (14)3.1 BSS参数配置 (14)3.2频率参数配置 (15)3.3增加小区 (16)3.4增加载频 (18)3.5导频信道，同步信道，寻呼信道，接入信道配置 (19)3.6数据配置完整性检查 (22)4 SS7信令配置 (23)4.1 本交换局（BSC）配置 (23)4.2邻接交换局（MSC）配置 (24)4.3 NO.7信令MTP配置 (25)4.4 NO7信令SSN配置 (28)4.5 数据完整性检查 (29)4.6 后台配置数据同步到前台 (30)1．实验准备1.1引言整个实验是围绕OMS(操作维护管理子系统)进行的。
学生在了解cdma原理以及BSS系统结构的基础上，通过后台管理软件的终端对系统进行操作和维护。
OMS 子系统结构如图1－1所示：图1-1 操作维护系统结构图BSC中的NCM 是前后台网络通讯的接口模块。
负责前后台消息相互转发，即将后台来的命令消息转发至前台，将前台返回的结果消息转发至NCM 上的底层TCP/IP 通讯程序，由其送至后台。
OMS 作为CDMA BSS 系统的支持网络，本身构成一个相对独立的系统，其硬件设备由服务器、操作台、以太网集线器和BSC 组成，如图1-2所示。
OMS 的功能组成与OMS 的软件模块划分一一对应，即由配置管理、性能管理、告警管理、权限管理和系统工具组成。
图1－2 OMS组成1.2 实验准备在开始后台数据配置前，我们应先保证前后台的各种连接关系正确，这些连接分为内部连接和外部连接，只有连接关系正确，才能保证后台配置的数据能够同步到前台的单板上，使系统按照后台配置的数据运行。
移动通信原理 实验报告
移动通信原理实验报告移动通信原理实验报告1·实验目的1·1 理解移动通信的基本原理。
1·2 熟悉移动通信系统的组成部分和运行流程。
1·3 学习移动通信中的信号调制和解调技术。
2·实验设备和器件2·1 移动通信实验平台。
2·2 移动通信信号调制/解调器。
2·3 移动通信终端设备。
2·4 移动通信信道模拟器。
2·5 示波器、频谱仪等实验仪器。
3·实验步骤3·1 搭建移动通信实验平台。
3·2 进行信道模拟器的配置和参数设置。
3·3 进行移动通信终端设备的设置和连接。
3·4 进行信号调制和解调实验。
3·5 通过示波器和频谱仪观察调制和解调后的信号特性。
4·实验结果4·1 通过信道模拟器模拟不同信道环境下的信号传输，观察信号的衰减、多径效应等。
4·2 调制和解调后的信号经示波器和频谱仪观察，分析信号调制和解调的效果。
4·3 记录实验中不同参数的设置和观察结果，得出相应结论。
5·实验分析与讨论5·1 分析移动通信系统中各组成部分的作用和相互关系。
5·2 讨论不同信道环境对信号传输的影响，以及如何有效地减少信号衰减和多径效应。
5·3 分析信号调制和解调过程中的关键技术和算法。
6·实验总结6·1 总结本次实验的主要内容和目的。
6·2 分析实验结果的有效性和准确性。
6·3 提出对移动通信系统的改进和优化建议。
附件：1·实验平台搭建图纸。
2·实验数据记录表格。
3·示例调制和解调信号波形图。
法律名词及注释：1·移动通信：基于移动通信技术实现的无线通信方式。
2·信号调制：将数字信号转换成模拟信号的过程，以便在通信中传输。
移动通信原理 实验报告
移动通信原理实验报告移动通信原理实验报告引言移动通信是指在移动状态下进行通信的一种通信方式，它采用无线技术，使得用户可以在不受地理位置限制的情况下进行通信。
移动通信已经成为现代社会不可或缺的一部分，随着技术的发展，移动通信不断更新和改进。
本实验旨在通过实际操作，深入了解移动通信原理。
实验目的本实验的目的是通过模拟移动通信的场景，理解移动通信原理，并掌握移动通信系统的基本组成和工作原理。
实验所需材料- 方式实验平台- 移动通信模拟器软件实验步骤步骤一：设定信号传输参数1. 打开移动通信模拟器软件。
2. 进入参数设置界面，设定所需的信号传输参数，包括频率、速度等。
步骤二：建立通信连接1. 在模拟器中，选择一台方式作为发送方，另一台方式作为接收方。
2. 发送方方式输入要发送的信息，并发送按钮。
3. 接收方方式接收到信息后，显示在屏幕上。
步骤三：观察信号传输过程1. 在模拟器中，打开信号传输监测界面。
2. 观察信号的传输过程，包括信号的发送、接收、解码等。
实验结果与分析通过以上步骤，我们成功建立了一个移动通信的场景，并完成了信息的传输。
在信号传输过程中，我们可以清楚地观察到信号的发送和接收过程，并对信号进行解码。
这些实验结果表明我们对移动通信原理有了更深入的了解。
实验本实验通过模拟移动通信的场景，使我们更深入地了解了移动通信原理。
通过实际操作，我们掌握了移动通信系统的基本组成和工作原理。
通过实验，我们还发现移动通信的信号传输过程中存在一定的延迟，这对于实时通信是一个挑战。
我们还发现，移动通信系统需要不断改进和优化，以满足不断增长的通信需求。
参考文献- 移动通信技术原理与应用，X，年。
- 移动通信系统设计与实现，X，年。
以上是对移动通信原理实验的报告，通过本次实验，我们深入了解了移动通信的基本原理，并掌握了移动通信系统的基本组成和工作原理。
本实验为我们今后在移动通信领域的学习和研究奠定了基础。
实验二

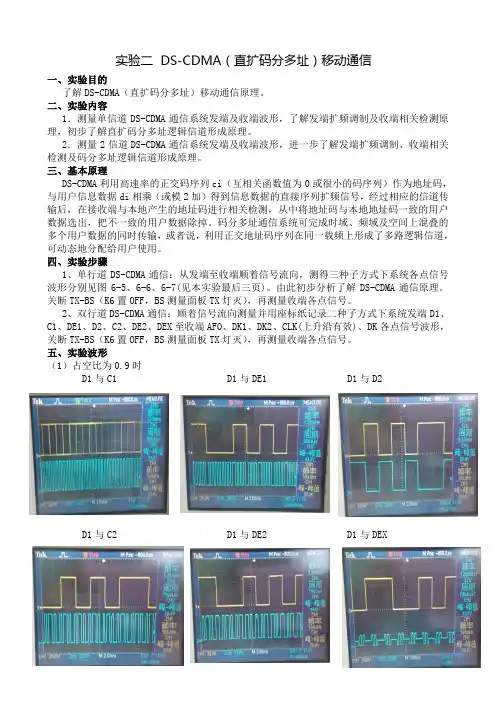

实验二 DS-CDMA（直扩码分多址）移动通信一、实验目的了解DS-CDMA（直扩码分多址）移动通信原理。

二、实验内容1．测量单信道DS-CDMA通信系统发端及收端波形，了解发端扩频调制及收端相关检测原理，初步了解直扩码分多址逻辑信道形成原理。
2．测量2信道DS-CDMA通信系统发端及收端波形，进一步了解发端扩频调制、收端相关检测及码分多址逻辑信道形成原理。
三、基本原理DS-CDMA利用高速率的正交码序列ci（互相关函数值为0或很小的码序列）作为地址码，与用户信息数据di相乘（或模2加）得到信息数据的直接序列扩频信号，经过相应的信道传输后，在接收端与本地产生的地址码进行相关检测，从中将地址码与本地地址码一致的用户数据选出，把不一致的用户数据除掉。
码分多址通信系统可完成时域、频域及空间上混叠的多个用户数据的同时传输，或者说，利用正交地址码序列在同一载频上形成了多路逻辑信道，可动态地分配给用户使用。
四、实验步骤1、单行道DS-CDMA通信：从发端至收端顺着信号流向，测得三种子方式下系统各点信号波形分别见图6-5、6-6、6-7(见本实验最后三页)。
由此初步分析了解DS-CDMA通信原理。
关断TX-BS（K6置OFF，BS测量面板TX灯灭），再测量收端各点信号。
2、双行道DS-CDMA通信：顺着信号流向测量并用座标纸记录二种子方式下系统发端D1、C1、DE1、D2、C2、DE2、DEX至收端AFO、DK1、DK2、CLK(上升沿有效)、DK各点信号波形，关断TX-BS（K6置OFF，BS测量面板TX灯灭），再测量收端各点信号。
五、实验波形（1）占空比为0.9时D1与C1 D1与DE1 D1与D2D1与C2 D1与DE2 D1与DEXD1与CLK D1与DK（2）占空比为0.9时D1与C1 D1与DE1 D1与D2 D1与C2 D1与DE2 D1与DEXD1与CLK D1与DK六、思考题1.分析同一载频上的二个DS-CDMA逻辑信道是如何形成的，总结DS-CDMA通信工作原理。
