电力机车控制电路分析试题

合集下载

电力机车电器复习题及答案

电力机车电器一、填空1. 电器散热(de)形式有、和三种.2. 触头材料可分为、和三大类.3. 触头(de)磨损包括、和 .4. 电空传动装置主要由和组成.5. 在电力机车电器上采用(de)传动装置主要有和 .6. 转换开关反向鼓有位和位两个工作位置,牵引制动鼓有位和位两个工作位置.7. 在CZ5-22-10/22 型接触器中,常开主触头数为 ,常闭主触头数为 ,常开联锁触头数为 ,常闭联锁触头数为 .8. 灭弧罩根据其缝(de)数量可分为和两种.9. 电力机车(de)总开关和总保护电器是 .10. 电磁传动装置是一种将能转换成能(de)装置.11. TFK1B—110型电空阀为式电空阀,其额定电压为 .12.13.气缸式传动装置主要由、和等组成.14.气缸式传动装置可分为和两种.15. 继电器由、、三个部分组成.16. 继电器(de)返回系数是和 (de)比值.17. 在SS系列电力机车上使用(de)机械式继电器有、、 .18. 主司机控制器和调车控制器从结构来看都属于控制器.19. 电空阀按工作原理分有和两种.20. CZT-20B型直流接触器有个常开主触头, 个常闭主触头.21. TSG3-630/25型单臂受电弓使用(de)是滑板,其原始厚度为磨损至时到限.22.缓冲阀由和两部分组成.23.受电弓上升过程与下降过程(de)静态特性曲线不重合(de)原因是在受电弓活动关节存在着 .24.为了减小摩擦力,在受电弓(de)各铰接部分均装有 .25型单臂受电弓(de)静态接触压力为 .25型单臂受电弓(de)最大升弓高度 .1A25型空气断路器低压部分主要包括、、、、和等部件.二、判断1. 受电弓在其工作高度范围内受电弓(de)静态接触压力基本不变.（）2. CZ5-22-10/22型接触器有两个常开联锁触头.（）3. 触头(de)磨损主要取决于电磨损.（）4. 司机控制器(de)换向手柄在“0”位时,调速手轮可以任意动作.（）5. TKH4型转换开关可以在带电状态下转换.（）6. 加大触头压力可使接触电阻减小.（）7.主断路器隔离开关自身不带灭弧装置,它只能在主触头分断完成后才能进行分断操作.（）8. 油流继电器(de)左右方向可以互换.（）9. 接触电阻随外加压力(de)增大而增大.（）10. 司机控制器(de)调速手轮在“牵引”区域时,换向手柄被锁在“前”位或“后”位.（）11.高压连接器可以在带电状态下进行分断操作.（）12. EVS630／1—110DC型真空接触器由交流电源控制.（）13. 电流互感器是按照接近短路状态设计(de),使用中不能开路.（）型高压电流互感器属保护级电流互感器.（）15. TCK7G型电空接触器不带吹弧线圈.（）三、名词解释1.触头开距2. 动作时间3. 释放时间四、简答1. 触头(de)参数主要有哪些2. 常用(de)灭弧装置有哪些3. 转换开关(de)作用是什么4. 什么是受电弓(de)静态接触压力5. 简述高压连接器接合状态下(de)电流路径.6.7. 如何调节时间继电器(de)延时时间8.在SS系列电力机车上使用(de)机械式继电器有哪些10型风速继电器(de)作用是什么10.简述TJV1-7/10型风速继电器(de)动作原理.11.简述风道继电器(de)作用和动作原理.12. 继电器一般由哪几部分组成各部分(de)作用是什么五、问答1.说明时间继电器(de)延时原理.2.说明主断路器(de)分、合闸动作过程.3. 说明接地继电器(de)工作原理.4. 以TSG3-630/25型单臂受电弓为例,说明受电弓(de)动作原理.电力机车电器答案一、1.传导对流辐射2.纯金属、合金、金属陶冶材料3.机械磨损化学磨损电磨损4.电空阀压缩空气驱动装置5.电磁传动装置电空传动装置6.向前向后牵引制动7.1 0 2 28.单缝多缝9.主断路器10.电磁机械11.闭 110V12.制13.气缸活塞弹簧14.单活塞气缸传动双活塞气缸传动15.测量机构比较机构执行机构16.返回值动作值17.风速继电器压力继电器油流继电器18.凸轮19.开式闭式20.2 021.粉末冶金滑板 10mm 3mm22.节流阀快排阀23.摩擦力24.滚动轴承25.90N26.2600mm27.储气缸主阀延时阀传动气缸起动阀辅助开关二、1. √2. √3. √4. ×5. ×6. √7. √ 8. × 9. × 10. √ 11. × 12. ×13. √ 14. √ 15. √三、1. 触头处于断开位置时,动静触头之间(de)最小距离s称为触头(de)开距.2. 动作时间(又称闭合时间)是指从电磁铁吸引线圈通电瞬间时起到衔铁完全闭合所需要(de)时间.3. 释放时间(又称开断时间)是指从电磁铁吸引线圈断电瞬间起到衔铁完全打开所需要(de)时间.四、1.触头(de)参数主要有触头(de)结构尺寸、开距、超程、研距、触头初压力和终压力等.2. 常用(de)灭弧装置有：磁吹灭弧装置、灭弧罩、油冷灭弧装置、气吹灭弧装置、横向金属栅片灭弧、真空灭弧装置.3. 转换开关(de)作用有两个：换向鼓用于改变机车运行方向,所以又称反向鼓；牵引制动鼓用于实现机车牵引工况与电阻制动工况之间(de)转换.4. 在静止状态下,受电弓滑板在工作高度范围内对接触网导线(de)压力称为受电弓(de)静态接触压力.5. 高压连接器接合状态下(de)电流路径为：从一节车(de)高压回路到导电极,经软连接线,到导电杆,然后通过喇叭形头部内(de)软连线、半环、叉形件,到另一台连接器(de)叉形件、半环、导电杆母线等,再到另一节车(de)车顶母线.6. 为了防止司机可能产生(de)误操作,确保机车设备及机车运行安全,司机控制器(de)手轮与手柄之间设有机械联锁装置,它们之间(de)联锁要求如下：(1)手柄在“0”位时,手轮被锁在“0”位不能动作；(2)手柄在“前”或“后”位时,手轮可在“牵引”区域转动；(3)手柄在“制”位时,手轮可在“制动”区域转动；(4)手轮在“0”位时,手柄可在“0”、“前”、“后”、“制”各位间任意转动；(5)手轮在“牵引”区域时,手柄被锁在“前”位或“后”位；(6)手轮在“制动”区域时,手柄被锁在“制”位.7. 时间继电器延时时间(de)长短与阻尼铜套(或阻尼铝套)(de)电阻有关,电阻愈小,延时愈长.对延时时间(de)调整方法有两种,一种是更换不同厚度(de)非磁性垫片,亦即改变衔铁闭合后(de)工作气隙,增加垫片厚度可减少延时,反之将增加延时.另一种是改变反力弹簧(de)松紧程度,反力弹簧愈紧,延时愈短,反之延时愈长.8.在SS系列电力机车上使用(de)机械式继电器有风道(风速)继电器、风压继电器、油流继电器.9.风速继电器装在各通风系统(de)风道里,用来反映通风系统(de)工作状态是否正常,以确保通风系统有一定(de)风量,保护发热设备.10. 当叶片在风压力作用下转动时,传动块随着转动,传动块通过扭簧拨动传动组件,克服反力弹簧(de)作用,压迫微动开关动作,使其常开触头闭合,接通相应(de)控制电路正常工作.当通风系统发生故障无风量或风量很小时,风叶片在扭簧和反力弹簧(de)作用下恢复到原位,使继电器返回,微动开关释放,其常开触头打开,从而切断相应(de)控制电路.11.在SS8和SS4改型电力机车上,风道继电器安置在牵引电机,硅整流装置柜和制动电阻柜(de)通风系统风道中,用来反映通风系统(de)工作状态,保护发热设备.其动作原理是：当风起动后,各风道产生(de)静压值为294（1±10%）Pa 以上时,膜片动作,带动动触头克服反力弹簧(de)作用,使常开触头闭合,接通相应(de)控制电路正常工作；当通风系统发生故障,风道内无风压或风压低于294Pa时,动触头在反力弹簧及膜片(de)作用下,恢复到原位,常开触头打开,从而切断相应(de)控制电路.12. 继电器由测量机构、比较机构和执行机构等组成.测量机构(de)作用是反应输入量并进行物理量(de)相应转换；比较机构(de)作用是将输入量与其预设(de)整定值进行比较,根据比较结果决定执行机构是否动作；执行机构(de)作用是根据比较结果决定是否动作.五、1.当继电器(de)线圈通电时,在磁路中产生磁通.当磁通增加到能使衔铁吸动(de)数值时,衔铁开始动作,随着衔铁与铁心之间气隙(de)减小,磁通也增加.当衔铁与铁心吸合以后,磁通最大(此时(de)磁通大于将衔铁吸住时所需(de)磁通).在线圈通电时,因为磁通(de)增长和衔铁(de)动作时间很短,所以联锁触头(de)动作几乎是瞬时(de).当线圈断电时,电流将瞬时下降为零,相应于电流(de)主磁通亦迅速减小,但因其变化率很大,根据楞次定律,在阻尼铜套(或阻尼铝套)内部将产生感应电势,并流过感应电流,此电流产生与原主磁通相同方向(de)磁通以阻止主磁通下降,这样就使磁路中(de)主磁通缓慢地衰减,直到磁通衰减到不能吸住衔铁时,衔铁才释放,接点才相应地打开(或闭合),这样就得到了所需(de)延时.2. 分闸动作：司机按下主断路器分闸按键开关,分闸线圈得电,分闸阀阀杆上移,起动阀D腔(de)压缩空气经起动阀E腔进入主阀(de)C腔,主阀左移,储风缸内大量(de)压缩空气经支持瓷瓶进入灭弧室,推动主动触头左移,电弧被吹人空心(de)动触头,冷却、拉长、进而熄灭.进入延时阀(de)压缩空气经一定时间延时后,推动延时阀阀门上移,压缩空气进入传动风缸工作活塞(de)左侧,推动工作活塞右移,驱动传动杠杆带动控制轴、转动瓷瓶转动,隔离开关分闸.与控制轴同步动作(de)辅助开关同时完成如下3项工作：一是切断分闸线圈电路,分闸线圈失电,分闸阀关闭,D腔(de)压缩空气不再进入E腔和C腔,主阀关闭,压缩空气停止进入灭弧室,主触头在反力弹簧(de)作用下重新闭合,分闸过程完成；二是接通信号控制电路,使主断路器信号灯亮,显示主断路器处于断开状态；三是接通合闸线圈电路,为下一次合闸作好准备.合闸动作：司机按下主断路器合闸按键开关,合闸线圈得电,合闸阀阀杆上移,起动阀D腔(de)压缩空气经起动阀F腔进入传动风缸工作活塞(de)右侧,推动工作活塞左移,驱动传动杠杆带动控制轴、转动瓷瓶转动,隔离开关合闸.同理,与控制轴同步动作(de)辅助开关：一是切断合闸线圈电路,合闸线圈失电,合闸阀关闭,压缩空气停止进入传动风缸,合闸过程完成；二是切断信号控制电路,使主断路器信号灯灭,显示主断路器处于闭合状态；三是接通分闸线圈电路,为下一次分闸作好准备.3. 正常工作时,接地继电器(de)控制线圈无电流,衔铁处于释放位置,指示杆被钩子勾住,接地继电器(de)联锁触头处于常开位置.当机车主电路发生接地故障时,控制电磁铁吸合动作带动触头切换有关电路,使主断路器跳闸切断机车总电源,保护了主电路.与此同时,衔铁与钩子(de)尾部相接触,迫使钩子克服扭簧(de)作用力,而使其顺时针旋转,使得钩子不再钩住指示杆并在弹簧(de)作用下跳出罩外,显示机械信号,联锁触头也随之闭合,司机台上信号显示屏中显示主接地信号.当故障消失时,衔铁在反力弹簧(de)作用下恢复复位,但指示杆发出(de)机械信号仍保持.如需继续投入运行,则按“主断路器合”按钮,使恢复线圈短时得电,将指示杆吸人罩内,指示杆重新被钩子勾住,联锁触头也随之断开,于是接地继电器发出(de)机械信号和电信号一起消失.4. 升弓时,司机按下受电弓按键开关,升弓电空阀得电,压缩空气经缓冲阀(de)节流阀进入传动风缸,推动活塞克服降弓弹簧(de)作用力,带动传动绝缘子和U形连杆右移,解除了对下臂杆(de)约束力,升弓弹簧拉动下臂杆和推杆顺时针转动,推杆推动铰链座和上部框架逆时针旋转,带动受电弓弓头升起.降弓时,司机恢复受电弓按键开关,受电弓电空阀失电,传动风缸内(de)压缩空气经快排阀、电空阀排向大气,在降弓弹簧(de)作用下,活塞带动U形连杆左移,当U形连杆与下臂杆转轴接触后,迫使转轴向下移动,强制下臂杆做逆时针转动,最终使弓头下降到落弓位.。

电力机车考试题

电力机车考试题电力机车是通过受电弓从______获取电能的。

电力机车的牵引电动机通过______将电能转化为机械能。

驾驶室里的司机可以通过操纵台控制电力机车的______和速度。

电力机车的优点是什么？与内燃机车相比有何不同？如果你是一名电力机车司机，如何保证行车安全？电力机车只能在有接触网的线路上运行。

（）电力机车的功率是恒定的，不受电阻影响。

（）当电力机车的受电弓磨损时，可以涂点润滑油解决问题。

（）电力机车是一种比内燃机车更环保的运输工具。

（）以上就是电力机车考试题，希望对大家有所帮助。

如果大家想了解更多关于电力机车的信息，可以查阅相关书籍或咨询专业人士。

随着电力牵引技术的发展，交流传动系统在电力机车设计中的应用越来越广泛。

HD3电力机车作为新一代的动车组，其交流传动系统的设计对于整车的性能、效率和稳定性具有至关重要的影响。

本文将对HD3电力机车的交流传动系统设计进行详细的研究和分析。

HD3电力机车的交流传动系统主要由牵引变流器和牵引电机组成。

牵引变流器包括网侧变流器和负载侧变流器，分别连接到电网和电机。

网侧变流器接受高压电网的输入，并将其转换为较低的直流电压；负载侧变流器则将直流电压转换为三相交流电压，以驱动牵引电机。

网侧变流器的主要功能是接受电网的输入，并通过整流和滤波，将高压交流电转换为直流电。

其设计需要考虑的主要因素包括功率因数、谐波含量和直流电压控制。

通过选择合适的整流器和滤波器，以及设计相应的控制策略，可以有效地实现这些目标。

负载侧变流器的任务是将网侧变流器输出的直流电转换为三相交流电，以驱动牵引电机。

其设计需要考虑到电机的控制策略，包括转矩控制、速度控制和电流控制等。

还需要考虑负载侧变流器的热设计和电磁设计，以确保其在各种工况下的稳定运行。

高效率：交流传动系统具有较高的能量转换效率，能够减少能源的浪费。

高性能：通过精确的电机控制策略，交流传动系统可以实现更高的牵引力和速度控制精度。

铁路电力机车控制考试试卷

密封线内不要答题密封线内不要答题系别＿＿＿＿＿＿＿班级＿＿＿＿＿＿＿学号＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿《电力机车控制》试卷XXXX ～ XXXX 学年第 X 学期考班：XXXXXXXX 班注：“＊”为提高题；“＊＊”为难度题。

一、填空题（每题1分，共15分） 1.SS4改型电力机车低压试验时，闭合主断路器，“主断”灯灭，“ ”灯灭后又亮。

2.网侧过电压保护装置采用，以防止外部大气过电压。

3.主电路由于电气或导线绝缘损坏，将会造成故障。

4.直流电力机车两位置转换开关的作用是实现机车的转换和牵引与制动转换的功能。

5.直流电力机车上控制电源由110V 电源柜及组成。

6.直流电力机车采用改变电流方向来改变牵引电动机旋转方向，从而达到机车换向目的。

7.SS 4改电力机车司机操纵台上安装和辅助故障显示屏各一快，显示数目完全相同都是32个。

8.SS 4改电力机车磁场削弱时，只有调速手轮转到以上时才起作用。

＊＊9.当牵引电动机端电压达到最高值后，要求机车继续加速时，就要进行，以提高机车运行速度。

10.SS4改型电力机车功补过流时，555KA 切除套PFC 装置。

11.SS 4改电力机车辅助电路的单相电源要通过变成三相电源供电。

12.直流电力机车控制电路由控制电路和无接点控制电路两部分组成。

13.SS 4改电力机车主电路次边短路保护整定值为3000 A 。

＊＊14.SS4改型电力机车具有无级调速、三级磁场削弱、恒流、等牵引特性。

15.主电路是将产生机车牵引力和制动力的各种电气设备连成一个电系统，以实现传输的主体电路。

二、选择题（每题1分，共20分）1.电阻制动工况时，通风机2发生故障无法修复，若还想使用电阻制动，则必须将（）置故障位。

A.576QSB.575QSC.574QSD.573QS2.SS 4改电力机车电气线路中设有PFC 装置，其目的是提高机车线路的（）。

电力机车控制电路分析试题

使其电气线路连接起来，实现由一名司机操纵多台机车。我们称后一种运行方式
为机车的重联运行。
7.什么叫迂回电路？
答：某一电器或支路在某一时刻本不应该有电，但却通过其它支路“串电”到该
支路，这种串电电路称为迂回电路。
8.防止迂回的措施是什么？
答：防止迂回电路的主要方法是在电路中串入防迂回二极管，利用二极管的单向
6.什么叫重联运行？
7.什么叫迂回电路？
8.防止迂回的措施是什么？
答案：
一、填空题
1.重联
2.关闭
3.安全联锁
4.电气联锁
5.延时释放
6.常闭联锁
7.司机控制器
8.电源
9.110
10.60A±10%。
11.全波半控桥整流电路
12.380
13.自动开关
14.过流保护开关
15.蓄电池
16.92.5V
17.74
18.自动空气断路器
19.过载
20.三相自动开关
二、判断
1.√2.×3.√4.√5.×6.√7.√8.×9.√10.
×
11.√12.√13.√14×15.√16.×17.×18.×19.√20.
×
三、选择题
1.C 2.A 3.B 4.D 5.C 6.B 7.C 8.B 9.D 10.C 11.B
12.B 13.D 14.C 15.C 16.D 17.A 18.D 19.D 20.A
自持联锁。自持联锁常用于电器工作的条件可能构成后又消失，但又需要在构成
条件消失后，必须保持该电器持续工作的场合。如电力机车劈相机起动中间继电
器的联锁及劈相机接触器的联锁即为自持连锁。
6.什么叫重联运行？
答：在干线上使用多机牵引时，可以由几名司机各操纵一台机车相互配合，也可

电力机车主电路分析与检查试题

而过，后者称绕行磁通
20.双活塞气缸传动装置转轴的转角大小决定于传动气缸的活塞行程.
三、选择题
1.以下那些不属于主电路的供电方式（）
A．集中供电B.半集中供电C.独立供电D.非独力供电
2.牵引电动机型式主要有串励牵引电动机和复励牵引电动机。为更好的利用机
车的粘着力，一般采用（）的联结方式。
A.串联B.混联C.全并联D.全串联
A.电阻B.电感C.电机D.电容
20.（）又称作转换开关的动触头组，分为反向鼓和牵引制动鼓。
A.电空阀B.拨叉C.转鼓.D.凸轮
四、简答题
1.电力机车的电路由哪几部分组成？
2.电力机车的主电路是如何构成的？
3.集中供电的优点、缺点各是什么？
4.说明避雷器的工作原理？
5.主极铁心为什么用钢片叠成?
6.电刷装置作用及组成？
电力机车主电路分析与检查
一、填空题
1.电力机车电气线路通常由三部分组成，即______、_______和控制电路。
2.控制线路是指_________.________各电器的电磁线圈等所组成的线路。
3.供电方式可分为_________.________及_________等几种方式.
4.磁场削弱的方式有改变励磁绕组匝数的励磁绕组分段法、励磁绕组串-并联转
16.抱轴式悬挂牵引电动机的抱轴轴承是指将电动机支承在动轮轴上的凹出结
构，可采用滑动轴承或滚动轴承。
17.由于抱轴轴承部分的检修十分困难，所以抱轴轴承的润滑装置应非常可靠。
18.平波电抗器铁心柱截面近似椭圆形。铁心柱的中间部分做成分段的，每柱有
若干段铁心饼。
19.铁心中的磁通在通过气隙时，一部分垂直穿过，另一部分则由气隙外面绕行

电力机车的工作原理试题

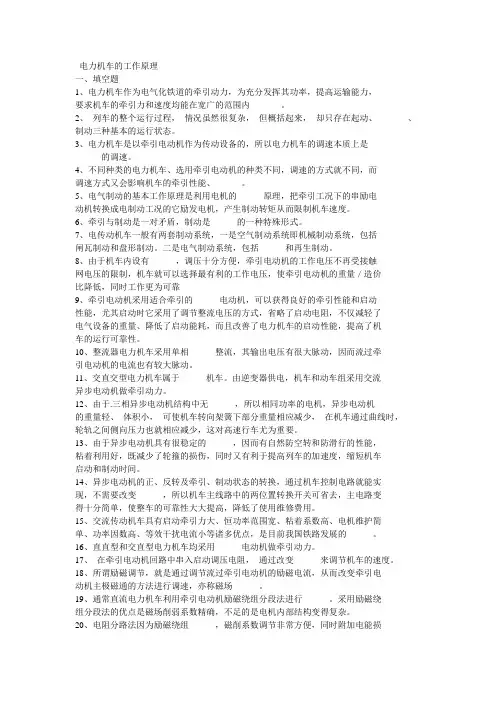

电力机车的工作原理一、填空题1、电力机车作为电气化铁道的牵引动力，为充分发挥其功率，提高运输能力，要求机车的牵引力和速度均能在宽广的范围内_______。
