二、整车控制器简介
整车控制器简称VCU(vehicle contorl unit) 是整车控制系统的核心,承担车辆各 系统的 数据交 换与管 理,故 障诊断 、安全 监控、 驾驶人 意图解 析等作 用。

整车控制器基础知识培训

整车控制器基础知识培训

整车控制器基础知识培训简介整车控制器在现代汽车领域起着至关重要的作用。

它是汽车电子系统中的核心组成部分,负责整合各种传感器和执行器,实现对整车各系统的控制和管理。

本文将介绍整车控制器的基础知识,包括其工作原理、功能模块、应用领域以及未来发展方向。

工作原理整车控制器是一种集成了微处理器、存储器、输入/输出接口等组件的电子设备。

它通过不同的传感器获取车辆各部分的实时数据,然后根据预先设定的控制算法进行分析和处理,最终输出控制信号给执行器,实现对车辆各系统的精确控制。

功能模块整车控制器通常包含以下基本功能模块:•输入模块:负责接收各种传感器传来的信号,包括车速、转向角、油门、刹车等信息。

•控制算法模块:通过对输入信号的处理和分析,确定车辆当前状态,并根据设定的控制策略生成相应的控制信号。

•输出模块:将控制信号传递给执行器,如发动机控制单元、变速箱控制单元等,实现对车辆各系统的控制。

应用领域整车控制器广泛应用于汽车领域的各个领域,包括但不限于:•发动机控制:通过整车控制器对发动机的点火时序、燃油喷射量等参数进行精确控制,提高燃烧效率,降低排放。

•制动控制:整车控制器可以实现对制动系统的智能监测和控制,提高行车安全性。

•转向控制:通过整车控制器对转向系统进行精确控制,实现自动转向、自动泊车等功能。

•底盘控制:包括对悬挂系统、悬架系统、轮胎等各部分的控制,提高车辆的操控性能和舒适性。

未来发展方向随着汽车智能化、电动化的发展,整车控制器也将迎来新的发展机遇。

未来,整车控制器将更加智能化、网络化,与车联网、人工智能等技术结合,实现更加高效、精准的车辆控制和管理。

结语整车控制器是现代汽车领域不可或缺的重要组成部分,其发展对汽车技术的进步和安全性的提升起着至关重要的作用。

希望本文对大家对整车控制器的基础知识有所帮助,也期待整车控制器在未来能够发展出更多新的应用和功能,为汽车行业带来更多的创新和发展。

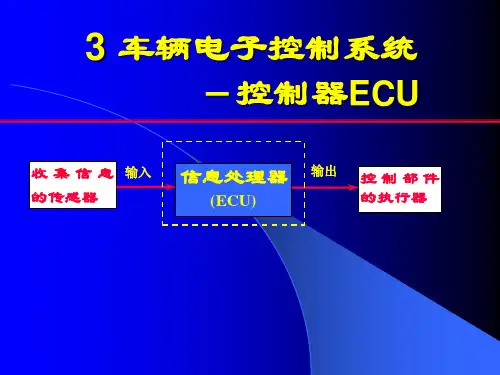

车辆电子控制系统控制器ECU培训讲义

车辆电子控制系统控制器ECU培训讲义

➢ 对频率量的处理:
放大、

限幅、
整形


频压

转换
数字输入调理器
3.3.2 ECU的基本结构-输入接口
➢ 对开关量的处理:















3.3.2 ECU的基本结构-微机
(2)微机 a. 功用:自动进行算术运算、逻辑运算等
数据处理。
b. 组成:微型电子计算机的简称,它是由 算术逻辑单元(ALU)、控制器、存储 器、输入通道、输出通道、地址总线和 数据总线等部分组成。
❖ 多路开关-通常要监测和控制的现场信 号很多,并且它们的变化较为缓慢,所以所 有信号占用一个A/D转换器,并占有一条与 计算机的通道。多路开关用一条通道来监视 现场多路信号,开关转换受计算机控制;
❖ A/D转换-把模拟量变成数字量送入计算 机。
❖ 控制-进入微控制器的信号经过处理后, 根据测试控制要求,控制相应执行机构。
01111011
2.4023
VO=Vi,D0=1
结果 0 64
64+32=96 96+16=112 112+8=120 112+8=120 120+2=122 122+1=123
3.3.2 ECU的基本结构-输入接口
模拟量转换过程示例:
输 入 接 口
3.3.2 ECU的基本结构-输入接口
b. 数字输入调理器(或称数字输入缓冲器):
3.3.2 ECU的基本结构-输入接口
模/数和数/模转换的原理框图:
传感器 模拟控制

第六章 电动汽车整车控制器课件

第六章 电动汽车整车控制器课件
6
6.3整车控制器单片机系统
Байду номын сангаас? 为了实现 CAN 总线通讯和为 HCU 系统留足够的富裕扩展能力,在 原有工作基
? 础上,重新对目前在汽车电子产品上的 ECU 进行了评估。 ? 目前,世界汽车电子产品用的主流单片机有 Motorola 系列、
siemens 系列、Philips ? 系列,其中美国产品大多采用了 Motorola 系列单片机。 ? 飞思卡尔? 半导体(Freescale? Semiconductor,原摩托罗拉半导体
和 CAN 通讯发生某种故障时采取应急处 ?理的需求。开关量输出基本上都采用 OC 门
电路,具备线控功能,并且都设置了自 ?拉高电路,以实现硬件电路的自诊断。拉高电
压可以是 12V 电源电压,也可以是标 ?准的 5V 拉高电压。拉高过程都具有很好的抗
干扰度,满足常规的 EMC 测试。
11
6.4 主要模块电路
息; ? 12. 硬件故障自诊断与处理; ? 13. 硬件失效控制; ? 14. 开机和停机过程控制、干扰和复位处理; ? 15. 将有关信息送至仪表板; ? 16. CAN 通讯方式; ? 17. 监测和标定; ? 18. 与故障诊断仪的通信;
5
6.2 整车控制器硬件开发技术要点
? 了实现上述整车控制器 HCU 的功能,必须依赖系统硬件的设计。因此 ,HCU
7
实例:Freescale16 位单片机 MC9S12DP512原理图
8
6.4 主要模块电路
?[1输]入信号处理 ?输入信号可分为两种类型:数字信号(包
括开关信号和脉冲信号)和模拟信号 ?CPU 的输入输出图
9
6.4 主要模块电路
? 所有开关输入信号都必须经调理电路处理,以保证 CPU 的安 全。调理电路的

中国重汽豪沃系列整车电器培训资料

中国重汽豪沃系列整车电器培训资料

HOWO ZZ4257S3241V
HOWO电器系统简介
卡车公司技术部
整车电器系统是一个有机的整体,各部分之间有相互 联系,但根据生产线的装配顺序,可将装配分驾驶室电器 装配和底盘电器装配两大部分。它们之间并没有绝对的界 限,有些相对独立的电器系统(如ABS电控系统),既有 驾驶室部分,又有底盘部分
收音机支线 左门灯线支线
顶棚线顺着横 梁内侧铺设
右门灯支线及 电源线
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
顶蓬线束的搭铁点
卡车公司技术部
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
MP3收音机接线
卡车公司技术部
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
超压报警器的装配
卡车公司技术部
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
卡车公司技术部
第二章 整车电器系统的使用指南 (节选)
CHINA NATIONAL HEAVY DUTY TRUCK GROUP CO. , LTD
HOWO ZZ4257S3241V
HOWO电器系统简介
卡车公司技术部
喇叭 开关
组合 仪表

纯电动汽车整车控制器(VCU)详细介绍

纯电动汽车整车控制器(VCU)详细介绍

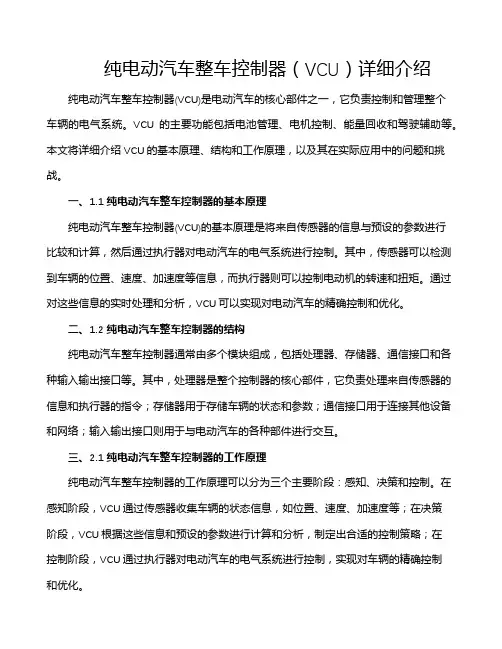

纯电动汽车整车控制器(VCU)详细介绍纯电动汽车整车控制器(VCU)是电动汽车的核心部件之一,它负责控制和管理整个车辆的电气系统。

VCU的主要功能包括电池管理、电机控制、能量回收和驾驶辅助等。

本文将详细介绍VCU的基本原理、结构和工作原理,以及其在实际应用中的问题和挑战。

一、1.1 纯电动汽车整车控制器的基本原理纯电动汽车整车控制器(VCU)的基本原理是将来自传感器的信息与预设的参数进行比较和计算,然后通过执行器对电动汽车的电气系统进行控制。

其中,传感器可以检测到车辆的位置、速度、加速度等信息,而执行器则可以控制电动机的转速和扭矩。

通过对这些信息的实时处理和分析,VCU可以实现对电动汽车的精确控制和优化。

二、1.2 纯电动汽车整车控制器的结构纯电动汽车整车控制器通常由多个模块组成,包括处理器、存储器、通信接口和各种输入输出接口等。

其中,处理器是整个控制器的核心部件,它负责处理来自传感器的信息和执行器的指令;存储器用于存储车辆的状态和参数;通信接口用于连接其他设备和网络;输入输出接口则用于与电动汽车的各种部件进行交互。

三、2.1 纯电动汽车整车控制器的工作原理纯电动汽车整车控制器的工作原理可以分为三个主要阶段:感知、决策和控制。

在感知阶段,VCU通过传感器收集车辆的状态信息,如位置、速度、加速度等;在决策阶段,VCU根据这些信息和预设的参数进行计算和分析,制定出合适的控制策略;在控制阶段,VCU通过执行器对电动汽车的电气系统进行控制,实现对车辆的精确控制和优化。

四、2.2 纯电动汽车整车控制器的问题和挑战尽管纯电动汽车整车控制器具有很多优点,但在实际应用中也存在一些问题和挑战。

例如,由于电动汽车的特殊性质,VCU需要具备更高的精度和可靠性;为了提高能源利用效率和减少排放量,VCU还需要具备更好的能量管理和回收能力。

随着技术的不断发展和创新,VCU也需要不断地进行升级和完善。

教学课件1.2 整车控制系统组成认知

教学课件1.2 整车控制系统组成认知

学习单元1.2整车控制系统组成认知
理论知识
整车控制系统的功用与组成
吉利帝豪EV450纯电动汽车 整车控制系统的组成
电动汽车的整车控制
学习单元1.2整车控制系统组成认知
理论知识
整车控制系统的功用与组成
1.新能源汽车控制系统
帝豪EV450整车控制系统是基于动力网P-CAN总线的 多个控制系统的集成系统,以整车控制器(UCV)为管 理核心,主要负责汽车高压部件工作,实现对电池管理 控制、电机控制、充电控制、电子换挡器、远程控制系 统、减速器控制系统等。
学习情境1 整车控制系统认知
学习单元1.2 整车控制系统组成认知
学习单元1.2整车控制系统组成认知
学习 导航
1 情境导入 2 学习目标 3 理论知识 4 实践技能 5 学习小结
学习单元1.2整车控制系统组成认知
情境导入
作为一个汽车修理工,在汽车故障排 除时,要对汽车进行整车状态参数读取, 请问你会正确使用故障诊断仪进行数据流 读取吗?
电机控制器还能够实时进行电机状态故障检测,以保护 驱动电机系统和整车安全可靠运行。
学习单元1.2整车控制系统组成认知
理论知识
5.减速器控制
驾驶员操作电子换档器进入P档,电子换档器将驻车请求 信号发送到整车控制器(VCU),VCU结合当前驱动电机转速 及轮速情况判断是否符合驻车条件。
当符合条件时,VCU发送驻车指令到TCU,TCU根据驻车条 件判断是否进行驻车,TCU控制驻车电机进入P档,锁止减速 器。驻车完成后TCU将收到减速器发出的P档位置信号,并将 此信号反馈给VCU,完成换档过程。
理论知识
当直流充电设备接口连接到整车直流充电口,直流 充电设备发送充电唤醒信号给BMS,BMS根据动力电池 的可充电功率,向直流充电设备发送充电电流指令。

01-整车控制器基础

01-整车控制器基础

电池功率限值
变速箱扭矩限值
电机扭矩限值
电池功率 校验
变速箱功 率校验
电机扭矩 校验
驾驶员需求扭矩
扭矩滤波
制动踏板
制动扭 矩map
创新 、精益、专注
电机目标扭矩
长什么样子
创新 、精益、专注
长什么样子
创新 、精益、专注
长什么样子
VCU
外壳
硬件
底层
应用层
电路
软件
软件
创新 、精益、专注
长什么样子
创新 、精益、专注
创新 、精益、专注
用于电动汽车、 混合动力汽车等
是什么东西?
创新 、精益、专注
汽车大脑
是什么东西?
创新 、精益、专注
汽车大脑
是什么东西?
整车控制器
点火 开关
加速 踏板
换挡 器
制动 踏板
创新 、精益、专注
汽车大脑
是什么东西?
整车控制器
前进还是后退? 加速还是减速? 上电还是下电? 电量显示多少?
创新 、精益、专注
汽车大脑
是什么东西?
整车控制器
电池 管理 系统
电机 控制 器
DCDC
仪表
电池 包
电机
创新 、精益、专注
是什么东西?
驱动控制
车速 扭矩ma p
额外扭矩需求
驾驶扭矩需求
扭矩仲裁
制动踏板开度 0„„„„ „ 1. 0
SOC 值
加速踏板 车速
1. 0„„„ „„ 0
驱动扭 矩map
制动踏板需求扭矩
长什么样子
驾驶 员意 图解

模式 管理
能量 管理
驱动 控制
