直流继电器
直流固态继电器工作原理及接线使用方法
直流固态继电器工作原理及接线使用方法说到直流固态继电器，这可是个让人既陌生又熟悉的东西。
听上去高大上，其实也没那么复杂。
今天咱们就来聊聊它的工作原理和怎么接线使用，保证让你一看就懂。
1. 直流固态继电器是什么？1.1 定义直流固态继电器，简单来说就是一种能够用来控制电路的开关装置。
不同于传统的电磁继电器，固态继电器没有活动的机械部件，而是靠半导体材料来实现控制。
这样一来，它们就没有了噪音和磨损，更加耐用。
1.2 应用场景固态继电器通常用在那些需要频繁开关的场合，比如电机控制、加热器控制等。
它的好处就是能稳定、快速地切换电路，基本上可以说是非常适合各种现代自动化设备的。
2. 工作原理2.1 基本原理固态继电器的工作原理其实并不复杂。
它通过输入信号来控制内部的开关装置。
这个开关装置一般由几个电子元件组成，比如晶体管或者光耦合器。
当你给它一个电信号，继电器内部的开关就会迅速打开或关闭，从而实现对外部电路的控制。
2.2 控制信号固态继电器的控制信号通常是直流电，比如5V或12V的直流电压。
只要你给它一个合适的直流信号，它就能立刻做出反应。
与传统的电磁继电器不同，它没有那些“咔嚓”声，也没有运动部件，所以开关起来非常平稳安静。
3. 接线使用方法3.1 接线步骤接线这块可能是大家最关心的，搞不好就容易出现问题。
其实接线也不难，只要你按以下步骤来就没问题：确定引脚：首先，你得弄清楚固态继电器的各个引脚功能。
一般来说，固态继电器有三个主要引脚：控制输入端、负载输出端和电源端。
具体引脚的功能可以查看说明书或者继电器上的标记。
连接控制端：将控制信号线连接到继电器的控制端。
比如说，如果你的固态继电器需要5V的直流电信号，那么你就把5V电源和地线分别接到控制端的正负极。
连接负载端：负载端是用来连接你要控制的设备的。
比如说你要用固态继电器来控制一个灯泡，那么就把灯泡的电源线和固态继电器的负载输出端连接起来。
检查连接：在接线完成之后，一定要检查一下每一根线是不是都接对了，避免出现接错的情况。
直流电磁继电器的构造规格和工作原理
01 直 流 电 磁 继 电 器 的 工 作 原 理 主 要 是 通 过 电 磁 感 应 原
理当线圈通电时产生磁场吸引衔铁运动从而实现触 点的闭合或断开。
03 直 流 电 磁 继 电 器 的 工 作 过 程 可 以 分 为 吸 合 过 程 和 释
放过程。
05 释 放 过 程 ： 当 线 圈 断 电 时 磁 场 消 失 衔 铁 在 弹 簧 的 作
智能化和网络化发展 环保和节能趋势 微型化和集成化趋势
微型化：减小体 积提高集成度
智能化：增加智 能控制功能提高 控制精度
高性能：提高响 应速度降低功耗
环保化：采用环 保材料降低对环 境的影响
汇报人：
汽车电子系统：用于控制汽车电子设备的工作状态 工业自动化：用于控制工业设备的工作状态 家用电器：用于控制家用电器的工作状态 安全系统：用于控制安全系统的工作状态
控制电路：用于控制电路的开关和保护 信号传输：用于信号的传输和放大 安全保护：用于安全保护如过载保护、短路保护等 自动化控制：用于自动化控制如工业自动化、智能家居等
结构简单易于维护
工作稳定可靠性高
添加标题
添加标题
响应速度快适合高频应用
添加标题
添加标题
功耗低节能环保
功耗较大：由于需要较大的电流来驱动电磁铁因此功耗较大
响应速度较慢：由于电磁铁需要一定的时间才能达到饱和状态因此响应速度较慢
寿命较短：由于电磁铁需要频繁地通断电因此寿命较短 成本较高：由于需要较大的电流和电磁铁因此成本较高
于各种电路控制和保护系统中。
直流电磁继电器主要由铁芯、线圈、触点、弹簧等部件组成。
当线圈通电时铁芯产生磁场吸引触点闭合实现电路的接通。
当线圈断电时弹簧将触点弹开实现电路的断开。
交流继电器和直流继电器有什么区别？
交流继电器和直流继电器有什么区别？交流继电器与直流继电器具体有什么区别？相同电压等级的交流继电器和直流继电器能互换使用吗？下面咱们就来回答这个问题。
一、交流继电器和直流继电器的区别
1、供电电源不同
这个就不用说了吧。
2、线圈不同
交流线圈匝数少，且线比较粗，线圈电阻小。
在交流继电器线圈中，限制电流大小的除了线圈本身的阻值外，还有感抗，当线圈通过交流电时，电抗比较大。
线径粗匝数少可以减少内阻，减少发热量。
直流线圈匝数多且线比较细。
内阻大。
直流继电器线圈的线所以用的比较细，是为了增加内阻，线圈在通直流时也不会产生感抗，增加内阻是防止近似短路现象。
3、铁心不同
交流继电器的铁心是由硅钢片叠加制成，有短路环。
是为了减少交变磁通在铁心中产生涡流和磁滞损耗。
形状如“E”形。
为了减少交流频率过零时的磁力消失和震动噪音，就在铁心两边柱上加了短路环。
直流继电器的铁心是整块的铸铁或锈钢制作而成，没有短路环。
形状如“圆柱”。
二、交流继电器和直流继电器能否互换
可以。
1直流继电器线圈限制电流的是线圈的电阻。
使用交流由于线圈的感抗需要大幅提高电压。
2直流电流产生的磁场吸力是恒定的。
交流电每秒一百次过零，会产生振动，触头不能牢固接合。
交流继电器在铁芯上有一个短路铜环，作用就是用来产磁滞后的电流避免磁场过零。
所以交流直流继电器是不能互换。
交流用于直流线圈会很快烧毁。
直流用于交流，吸力不足或无法吸合。
直流继电器并接的续流二极管的作用

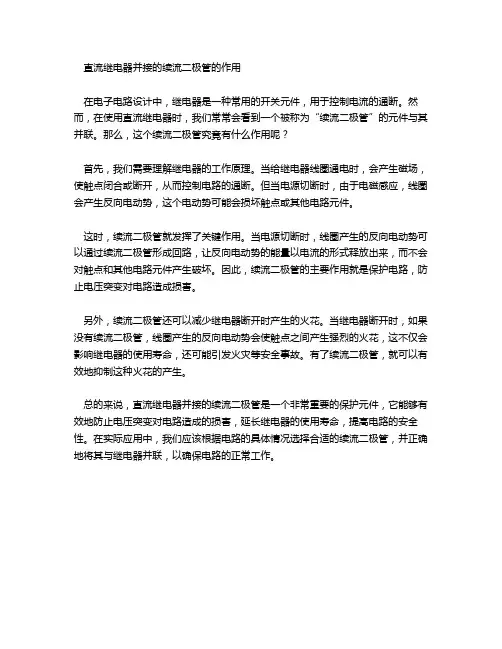

直流继电器并接的续流二极管的作用
在电子电路设计中，继电器是一种常用的开关元件，用于控制电流的通断。
然而，在使用直流继电器时，我们常常会看到一个被称为“续流二极管”的元件与其并联。
那么，这个续流二极管究竟有什么作用呢？
首先，我们需要理解继电器的工作原理。
当给继电器线圈通电时，会产生磁场，使触点闭合或断开，从而控制电路的通断。
但当电源切断时，由于电磁感应，线圈会产生反向电动势，这个电动势可能会损坏触点或其他电路元件。
这时，续流二极管就发挥了关键作用。
当电源切断时，线圈产生的反向电动势可以通过续流二极管形成回路，让反向电动势的能量以电流的形式释放出来，而不会对触点和其他电路元件产生破坏。
因此，续流二极管的主要作用就是保护电路，防止电压突变对电路造成损害。
另外，续流二极管还可以减少继电器断开时产生的火花。
当继电器断开时，如果没有续流二极管，线圈产生的反向电动势会使触点之间产生强烈的火花，这不仅会影响继电器的使用寿命，还可能引发火灾等安全事故。
有了续流二极管，就可以有效地抑制这种火花的产生。
总的来说，直流继电器并接的续流二极管是一个非常重要的保护元件，它能够有效地防止电压突变对电路造成的损害，延长继电器的使用寿命，提高电路的安全性。
在实际应用中，我们应该根据电路的具体情况选择合适的续流二极管，并正确地将其与继电器并联，以确保电路的正常工作。
直流固态继电器工作原理及接线使用方法
直流固态继电器工作原理及接线使用方法直流固态继电器是一种常用的电力电子开关，它具有高可靠性、长寿命、高灵敏度等优点。
本文将从工作原理和接线使用方法两个方面进行详细介绍。
一、直流固态继电器的工作原理1.1 什么是直流固态继电器？直流固态继电器是一种新型的电力电子开关，它采用半导体器件作为开关元件，具有体积小、重量轻、响应速度快、无噪音等优点。
它可以替代传统的机械式或电磁式继电器，广泛应用于各种控制系统中。
1.2 直流固态继电器的工作原理直流固态继电器的工作原理是通过控制半导体器件的导通和截止来实现电路的开关。
当控制信号施加到继电器上时，半导体器件中的PN结会发生变化，从而使半导体器件导通或截止。
导通状态下，负载得到电源；截止状态下，负载失去电源。
通过改变控制信号的频率和幅度，可以实现对负载的远程控制。
二、直流固态继电器的接线使用方法2.1 准备工作在使用直流固态继电器之前，需要做好以下准备工作：(1)确认继电器的额定电压和额定电流是否符合要求。
(2)检查继电器的接线端子是否干净、无腐蚀性物质。
(3)根据实际需要选择合适的控制信号源。
2.2 接线方法直流固态继电器的接线方法如下：(1)将控制信号源的输出端口连接到继电器的控制端口。
(2)将负载的正极连接到继电器的A端口，负极连接到B端口。
(3)将继电器的VCC端口连接到电源正极，GND端口连接到地线。
2.3 注意事项在接线过程中，需要注意以下事项：(1)确保控制信号源的输出电压和电流不超过继电器的额定值。
(2)避免长时间短路或开路状态。
(3)定期检查继电器的工作状态，发现问题及时处理。
高压直流继电器工作原理
高压直流继电器工作原理高压直流继电器是高压直流系统中重要的开关设备，被广泛应用于直流输电、电力电子、航空航天、矿山等领域中。
本文将详细介绍高压直流继电器的工作原理。
一、高压直流继电器的结构高压直流继电器的主要结构包括静触头、动触头、驱动系统和压缩气体系统。
静触头和动触头是关键部件，起到了开关电流的作用。
驱动系统用于控制动触头的位置，压缩气体系统用于增加开关速度和延长继电器寿命。
静触头是由多个铜箔片堆叠而成的，每层铜箔片之间有绝缘材料隔开。
静触头的数量和堆叠方式根据需要确定，一般采用“V”型、反“V”型或多边形等形式。
动触头是由导电材料制成的，由绝缘材料包裹，通过机构固定在导电轴上。
动触头可在静触头上进行运动，通过机械力或电磁力控制。
驱动系统包括电磁驱动和机械驱动两种方式。
电磁驱动通过激活电磁铁产生磁场，使动触头运动。
机械驱动通过弹簧或气体压力等机械方式，使动触头运动。
压缩气体系统可以通过增加气压使动触头的运动速度加快，延长继电器的寿命。
二、高压直流继电器的工作原理高压直流继电器的工作原理基于磁力和机械原理。
当电流通入静触头时，静触头产生磁力吸引动触头，使动触头与静触头接触，形成通路，电流得以通过。
当电流停止流动时，静触头的磁力消失，动触头回到原位，断开电路。
当需要切换电路时，可以通过控制驱动系统来移动动触头的位置。
当动触头移动到静触头的另一侧时，静触头的磁力不再吸引动触头，动触头脱离静触头，形成断路。
在电流大于一定阈值的情况下，高压直流继电器的开关速度非常快，可以达到几微秒级别，远比机械开关快得多。
这种性能在高压直流输电领域中尤为重要。
三、高压直流继电器的应用高压直流继电器在高压直流输电和电力电子领域中具有重要应用。
在高压直流变电站中，高压直流继电器被用于切换直流输电线路和地线之间的连接。
在电力电子设备中，高压直流继电器被用于切换高压直流电源和负载之间的连接。
高压直流继电器在航空航天、矿山和重电机械等领域也有应用。
高压直流继电器产品手册
高压直流继电器产品手册【产品手册目录】1. 产品介绍1.1 产品概述1.2 技术参数1.3 主要特点2. 产品结构2.1 外观图示2.2 内部构造3. 使用方法3.1 安装要求3.2 连接方法3.3 操作指南4. 维护与保养4.1 清洁方法4.2 维护周期4.3 故障排除5. 安全注意事项5.1 电气安全5.2 环境安全5.3 高压安全6. 附件说明6.1 附件一：配件清单6.2 附件二：安装图纸7. 法律名词及注释7.1 法律名词解释7.2 注释说明【正文内容】1. 产品介绍1.1 产品概述高压直流继电器是一种用于控制高压直流电路的电器开关装置，广泛应用于电力系统、工业自动化、实验室等领域。
1.2 技术参数- 工作电压：1000V- 最大电流：20A- 工作温度：-40℃至80℃- 绝缘电阻：≥100MΩ1.3 主要特点- 高信号传输精度- 快速开关动作- 耐高压和高温2. 产品结构2.1 外观图示[插入产品外观图示]2.2 内部构造[插入产品内部构造图示]3. 使用方法3.1 安装要求在安装高压直流继电器时，请务必遵循以下要求：- 必须断开电源并确保电路电压为零，然后才能进行安装。
- 安装环境应干燥、无腐蚀性气体和火源。
- 请按照连接图纸正确连接高压直流继电器。
3.2 连接方法请参考附件二中的安装图纸，在接线端子上正确连接电源和负载。
3.3 操作指南- 打开继电器：通过外部控制信号打开继电器，将高压直流电源连接到负载。
- 关闭继电器：断开外部控制信号，继电器将切断高压直流电源与负载的连接。
4. 维护与保养4.1 清洁方法定期使用干净的布进行清洁，严禁使用含有溶剂的清洁剂擦拭继电器。
4.2 维护周期推荐每半年进行一次维护，包括清洁继电器外壳、检查接线端子是否松动等。
4.3 故障排除若出现继电器无法正常开关、连接不良等问题，请检查以下可能原因：- 外部控制信号故障- 电源电压异常- 接线端子松动5. 安全注意事项5.1 电气安全- 请勿在带电情况下进行维护和保养操作。
直流继电器
微行时代 精致生活
四、图片展示
微行时代 精致生活
电压：450Vdc，电流150A；3000次，接通时间：0.6s,断开 时间 ：0.54s。基本性能正常
反向接通，电压：450Vdc，电流150A；1000次，接通时间： 0.6s,断开时间 ：0.54s。基本性能正常 空载接通；断开电压450Vdc，电流1500A， 1次。接通时间： 0.6s,断开时间 ：0.54s。基本性能正常
直流继电器
1
基本介绍
目 录
4
2
关键技术
3
测试要求
图片展示
微行时代 精致生活
一、直流继电器介绍
继电器定义：当输入量（或激励量）满足某些规定的条件时，能在一个或多个电气输 出电路中产生跃变的一种期间（输入量：电、光、磁、热等信号）。简言之，继电器 就是一个电子开关。 继电器作用： 1）输入与输出电路之间的隔离 2）信号转换（从断到接通或反之） 3）增加输出电路（即切换几个负载或切换不同电源负载） 4）重复信号 5）切换不同电压或电流负载 6）保留输出信号 7）闭锁电路 8）提供遥控 直流继电器特点：高电压、大电流、长寿命 也叫直流接触器
一、直流继电器介绍
基本原理：电磁原理
微行时代 精致生活
二、直流继电器的关键技术
直流继电器的关键技术 a) 灭弧技术 b) 密封技术 c) 节电技术 d) 辅助触点技术 1.灭弧技术-直流继电器的极性 有极性的继电器正向连接时电弧往两侧偏转。反接时往中间偏转，导致电弧连接 无法熄灭。
将继电器中的磁钢改变方向，使磁场的方向与接触片上电流方向平行，从而使正
向电流与反向电流条件下电弧方向对称。
微行时代 精致生活
二、直流继电器的关键技术
直流继电器原理
直流继电器原理嗨，小伙伴们！今天咱们来唠唠直流继电器这个超有趣的小玩意儿。
直流继电器啊，就像是一个超级听话的小门卫。
你看啊，它主要是由线圈、铁芯、衔铁、触点这些部分组成的。
这个线圈就像是小门卫的耳朵，可灵敏啦。
当我们给这个线圈通上直流电流的时候，就好像在小门卫的耳朵边悄悄说了个秘密指令。
这时候呢，线圈里就有电流通过啦。
电流一通过，就会产生磁场。
这个磁场啊，就像有一只无形的小手，开始对铁芯和衔铁施展魔法。
铁芯就像是一个被磁场吸引的小粉丝，磁场一出现，它就变得特别有吸引力。
衔铁呢，就像个调皮的小伙伴，被铁芯吸引着就想往那边跑。
当衔铁被吸引过去的时候，就像打开了一扇魔法大门。
这个时候，继电器的触点就开始工作啦。
触点就像是连接不同世界的小桥梁。
原本断开的触点可能就会闭合起来，原本闭合的触点呢，也可能会断开。
这就好像是小门卫根据听到的指令，打开或者关闭不同的通道一样。
咱们来举个例子吧。
比如说在一个简单的直流电路里，有一个直流继电器控制着一个小灯的亮灭。
当我们按下开关，电流流到继电器的线圈，线圈产生磁场把衔铁吸过来，然后继电器的触点就闭合啦，电流就可以顺利地流到小灯那里，小灯就亮起来啦。
就好像小门卫听到“开灯”的指令，马上打开了小灯的电路通道。
那这个直流继电器为什么这么设计呢？其实这是为了方便我们控制电路呀。
如果没有继电器，我们想要控制一些大功率的设备或者多个电路的连接和断开，那可就麻烦死了。
就像是要直接用手去搬动很重很大的东西，又费力又危险。
但是有了直流继电器呢，我们就可以用比较小的电流来控制继电器的线圈，然后让继电器去控制那些大电流的电路，就像四两拨千斤一样轻松。
而且啊，直流继电器还特别可靠呢。
它的结构虽然看起来简单，但是每一个部分都有自己的重要作用。
就像一个小团队，每个成员都很关键。
铁芯和衔铁之间的吸引就很稳定，只要线圈里的电流稳定，它们就会乖乖听话。
触点呢，也能很好地完成连接和断开的任务，就像两个很守信用的小伙伴，说闭合就闭合，说断开就断开。
继电器参数
继电器的型号参数及选用一. 小型直流12V继电器：外形图：多触点继电器外形图：单触点继电器内部结构图：单触点继电器内部结构图：双触点继电器内部结构图：三触点继电器内部结构图：继电器的控制图：如上图所示：此继电器的4脚和5脚是线圈，1脚和2脚是常闭开关，1脚和3脚是常开开关点。
当继电器的4脚和5脚接电，有电流流过，线圈就会产生磁力，开关片被吸下。
此时1和3就连通，1和2断开。
继电器的型号参数及应用电路铭牌的标示：继电器的驱动电路：小型直流继电器参数：1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
三、继电器测试1、测触点电阻用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加精确方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。
由此可以区别出那个是常闭触点，那个是常开触点。
2、测线圈电阻可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
3、测量吸合电压和吸合电流找来可调稳压电源|稳压器和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
直流继电器线圈并联二极管的作用
直流继电器线圈并联二极管的作用
直流继电器是一种常见的电器设备，其用途广泛，如在电子产品中被用于电路控制、电动机控制等方面。
然而，在直流继电器的使用过程中，出现了一些问题，最为常见的问题就是线圈反向电势的影响。
为了解决这个问题，人们逐渐采用了并联二极管的方法来保护线圈。
并联二极管是一种简单的电子元件，它可以让电流只能单向通过，而无法反向传导。
因此，当电流流经继电器线圈时，如果线圈突然断开了电源，线圈内部会产生一个反向电势，会导致继电器的保护二极管被击穿，进而影响到整个直流继电器的稳定性。
而如果在继电器线圈两端并联一个二极管，它可以将反向电势引到二极管上，从而保护二极管不会被击穿，同时也起到了保护线圈的作用，确保继电器的正常工作。
除了通过保护继电器，二极管还可以增强电路的反向电压保护能力。
当直流继电器的线圈与感性负载（例如电机）并联时，当电源突然断开时，线圈内部会产生一个反向电势，并且感性负载也会在一定程度上产生大量反向电流。
这种反向电流可能会对继电器的二极管产生负荷，导致继电器失效或损坏。
而通过在线圈两端并联一个二极管，可以使得二极管在感性负载反向电流开始流动的瞬间导通，以减少其对继电器的损坏，提升电路的反向电压保护能力。
总之，直流继电器线圈并联二极管的作用可以保护直流继电器及其相关电路的稳定性，提高电路反向电压保护能力，是电子设备中必不可少的元件之一。
直流固态继电器工作原理及接线使用方法
直流固态继电器工作原理及接线使用方法嘿，伙计们！今天我们来聊聊一个非常实用的东西——直流固态继电器。
你知道它是什么吗？别急，让我慢慢告诉你。
让我们来了解一下什么是直流固态继电器。
简单来说，它就是一种电子元件，可以控制大功率负载的开关。
它的工作原理其实很简单，就是通过小电流控制大电流的开关。
听起来好像很难懂，但其实就像我们小时候玩的那个“电灯开关”一样，只需要轻轻一按，就可以让灯亮起来或者熄灭。
那么，直流固态继电器有哪些优点呢？它的体积小、重量轻，方便安装和维护。
它的使用寿命长，可以达到几十年甚至上百年。
最重要的是，它的开关速度快，可以在毫秒级别内完成开关操作。
这对于一些需要快速响应的应用场景来说非常重要。
现在，我们来说说直流固态继电器的接线使用方法吧。
我们需要知道的是，直流固态继电器有两个端口：一个是输入端口(IN),另一个是输出端口(OUT)。
在接线之前，我
们需要确保电源已经关闭。
然后，将输入端口连接到需要控制的设备上，将输出端口连接到需要控制的大功率负载上。
打开电源即可完成接线。
当然啦，接线的时候也要注意安全问题。
不要让电流直接通过你的身体，否则会有生命危险哦！所以，在进行任何电气操作之前，一定要先了解相关的安全知识。
直流固态继电器是一种非常实用的电子元件。
它可以帮助我们控制大功率负载的开关，并且具有体积小、重量轻、使用寿命长等优点。
如果你对它感兴趣的话，不妨试着去了解一下它的工作原理和接线使用方法吧！。
高压直流继电器选型原则
高压直流继电器选型原则
高压直流继电器是高压直流电路中必不可少的元件，其选型对电路的可靠性和性能至关重要。
在选型时，需要考虑以下几个原则：
1. 电流和电压的匹配：继电器的额定电流和电压要与电路要求相匹配，否则会引起电路故障或继电器的烧坏。
2. 联接方式的匹配：继电器的联接方式应与电路的要求相匹配，常见的联接方式有开关量输出、模拟量输出、触点输出等。
3. 响应时间的要求：继电器的响应时间对于一些需要快速响应的电路来说非常重要，选型时需要根据电路的要求选择响应时间合适的继电器。
4. 继电器的寿命和可靠性：继电器的寿命和可靠性也是选型时需要考虑的重要因素，应选择品质可靠、寿命长的继电器。
5. 环境适应性：继电器的工作环境也是需要考虑的因素，包括温度、湿度、振动等环境因素，应选择适应环境的继电器。
综上所述，选型高压直流继电器时需要考虑多个因素，以确保继电器与电路要求相匹配，并能够保证电路的稳定性和可靠性。
- 1 -。
直流继电器与交流继电器的原理与区别
直流继电器与交流继电器的原理与区别一、直流继电器继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
本文主要介绍一下直流继电器和交流继电器的区别，首先来了解一下直流继电器交流继电器的结构特点、如何区分交流继电器与直流继电器，跟随小编一起来了解一下。
直流继电器的结构特点直流继电器由于通以直流时不会产生电抗，所以直流继电器的线圈线径比较细，主要是为了增大内阻，防止近似短路现象，因为工作时发热量较大，所以继电器做的较高，较长，主要是为了散热效果好。
直流继电器的工作原理直流继电器由线圈、铁芯和几组常开、常闭触点组成。
当继电器线圈接通额定电压的直流电时，线圈产生磁场，吸引铁芯动作，与铁芯相连的常开触点闭合，同时，常闭触点断开。
当继电器线圈断电时，线圈失去磁场，被吸引的铁芯在弹簧的作用下回复原位，与铁芯相连的常开触点断开，同时，常闭触点闭合。
继电器就是通过控制线圈的通/断电，实现触点的接通与断开，从而达到对设备的逻辑控制。
二、交流继电器交流电磁继电器的工作原理和直流电磁继电器基本相同，交流电磁继电器工作在交流电路中，当交流电流通过线圈时，在铁芯中产生交变磁通，由于牵引力（电磁吸力）是和磁通φ的平方成正比，所以当电流改变方向时，牵引力并不改变方向，永远朝一个方向将衔铁吸向铁芯。
但是由于交变的电流在铁芯中产生交变的磁通，所以交流电磁继电器在特性和结构上有它特殊的地方。
交流继电器的结构交流继电器的线圈较短，而且线径较粗，主要是因为线圈通以交流电后，电抗较大，线径粗可以减小内阻，减少发热量，另外由于交流电过零时会造成线圈电磁力减少，吸合不牢，产生振动现象，所以在磁铁吸合面的部分加短路环，在磁场发生变化时，在短路环时形成涡流，进而形成与磁场变化方向相反的电磁力，滞后磁场变化，使电磁铁可以较好吸合。
直流电磁继电器的构造、规格和工作原理
从该图中我们可以获取的信息：
1.线圈额定电压24V。 2. 28V直流时，触点容量最大可通过30A电流。
250V交流时，触点容量最大可通过30A电流。
三、直流电磁继电器的选用
1,控制电路的电源电压——主要依据，应能提供 足够的电流否则继电器吸合不稳定。
2,输出电路的电压和电流——决定触点容量。 3,触点形式——常开、常闭、转换触点的选择。 4,尺寸——根据装置容积的大小。
四、干簧继电器
构成：一个铜绝缘线圈和一个干簧开关组成。
构成：在原有的结构上增加屏蔽。
总结
1.直流电磁继电器结构构造、符号图以及 触点类别和符号图。
2.直流电磁继电器工作原理，规格参数。 3.根据电路选择相应规格的直流继电器。 4.干簧继电器机构及其优缺点。
2.线圈通电后，闭合的为常开触点；断开的为常 闭触点；由三个动静触点组成的触点组为转换触点。
转换触点
Z
J
常闭触点
D
J
常开触点
J
H
二、直流电磁继电器的规格及参数
（1）额定工作电压 （2）吸合电压或电流
（3）释放电压或电流 （4）直流电阻 （5）触点负荷
案例分析
下图是一个直流电磁继电器，请分析其结构特点并读 出主要参数。
回顾：电磁继电器结构组成
电磁继电器一般由电磁铁和一组或几 组带触点的簧片组成。
一、直流电磁继电器的构造
基本构件：电磁铁、动静触点
电路符号： J
电路组成：
输入电路：线圈电磁铁接收控制信号。 输出电路：触点系统控制输出电路的通与断。 特点：直流电磁继电器控制电流为直流。
关于触点
1.在工作中能够动作的称为动触点，不能动作的 称为静触点。
直流继电器的正确接线方法
直流继电器的正确接线方法
以下是 6 条关于直流继电器正确接线方法的内容：
1. 嘿，你知道直流继电器接线可不能随便搞啊！就像搭积木要按步骤来一样。
比如说吧，你要先找到电源的正负极，这就好比是给车子找对道路方向，可重要了呢！然后把正极接到继电器的相应端口，这一环扣一环的，绝对不能弄错哦！
2. 哇塞，直流继电器接线真不是开玩笑的呀！你想想，要是接错了线，那不就跟走迷宫走错路一样嘛，后果不堪设想啊！好比给它接上控制电路，就如同给它安上了聪明的大脑，能精准地控制开关啦。
3. 哎呀呀，直流继电器的正确接线方法可得搞清楚哦！就跟系鞋带一样，得一步步来才整齐。
比如说把负载线接好，这就像是给它安排好任务，可不能马虎呀！要是接错了，那不就糟糕啦？
4. 嘿哟，直流继电器接线这事儿可得重视啊！你看，把那些线接对的过程不就像是给运动员安排好赛道嘛，错了可就跑不顺畅啦！像接好常开常闭端口，这可是关键的一步呢！
5. 哇哦，直流继电器的接线真得认真对待呀！就好比拼图要找到正确的位置一样。
比如说，你得把输入输出线接准确咯，不然怎么能发挥它的作用呢？这可不是闹着玩的呀！
6. 呀，直流继电器的正确接线太重要啦！就像建造房子要打牢基础一样。
比如正确地将反馈线连接上，这就像给它加上了一个小助手，能让它更好地工作呢。
我的观点结论就是：直流继电器的接线方法必须正确，这关乎到它能否正常稳定工作，大家一定要谨慎对待，严格按照要求来接。
直流中间继电器的符号
直流中间继电器的符号直流中间继电器的符号在现代电工电子学的领域中，继电器作为一种重要的控制元件，被广泛应用于各种不同的电路设计中。
而直流中间继电器的符号也是电子电路设计中最为常见的符号之一。
本文将从符号的定义、分类和应用三个方面，为大家全面介绍直流中间继电器的符号。
符号定义直流中间继电器的符号指的是电子电路中使用的，实现信号转发、中转和增强的控制元件的标志性表示方式。
在电子电路设计中，所有的元件都有自己的独特表示方式，以方便电子工程师对电路进行设计、搭建和调试。
直流中间继电器的符号一般由以下三部分构成：1.矩形图案，表示继电器的外形。
2.箭头，表示中间继电器的开通方向。
3.连线，表示继电器的引出端子。
按类划分按照不同的功能和应用场合，直流中间继电器的符号可以细分为多个不同的类别。
下面就来逐一介绍这些类别。
1.普通开关型这种继电器符号是最基本的符号之一。
它由一个矩形图案和一条斜向上的箭头组成，箭头表示继电器的通断方向。
2.断路器型这种继电器的符号由两个矩形图案和两条斜向上的箭头组成，表示具有切断电路的功能。
3.带开关常开常闭型这种继电器的符号比较特殊，它由一个带开关常开常闭的矩形图案和一条斜向上的箭头组成。
其中，常开和常闭分别表示在开关断开或闭合状态下，继电器的触点的状态。
4.信号中转型这种继电器的符号由一个具有两个箭头的矩形图案构成。
其中一个箭头表示信号输入方向，另一个箭头表示信号输出方向。
这种继电器被广泛应用于信号的中转和增强。
应用场合直流中间继电器的符号在电子电路设计中扮演着重要的角色。
它广泛应用于各种数字信号的控制电路、计算机接口电路、电机控制电路以及各种其他电子设备中。
在真正的电路设计中，电子工程师常常需要对继电器符号进行灵活变通，以满足各种不同应用场合的实际要求。
总结直流中间继电器的符号是电子电路设计中最为常见的符号之一。
不同类型的符号代表着不同的功能和应用场合。
电子工程师们在电路设计时需要灵活运用继电器符号，以实现更加复杂的电路控制和信号中转等功能。
高压直流继电器选型原则
高压直流继电器选型原则高压直流继电器选型原则随着现代工业的快速发展，高压直流继电器作为特殊用途电器，广泛应用于电力、电力电子、轨道交通、新能源等行业。
高压直流继电器选型的合理性直接关系到设备的可靠性和稳定性。
在选型时应注意以下几个方面：1.电路极性适应性：在选型时，应根据具体使用情况选择正极性型或负极性型。
由于直流电路的变化程度较小，因此在选择电器时，必须考虑电器是否能够适应电路极性，否则会对设备的正常工作造成不良影响。
2.额定电压和额定电流的匹配：在选择高压直流继电器时，必须考虑继电器的额定电压和额定电流，以确保其与电路的需求相匹配。
一般来说，继电器的额定电压要高于电路电压，以获取更好的工作品质。
而额定电流应选择合适的额定电流值，不宜过高或过低，以免影响设备的稳定性和安全性。
3.运作环境适应能力：在选型时，要考虑当地的环境条件，包括温度、湿度、海拔高度、太阳辐射、气候等因素。
应选择具有良好适应性和稳定性的设备，并避免使用不符合当地环境需求的设备。
4.可靠性和耐久性：在选择高压直流继电器时，尤其要注意其可靠性和耐久性。
一个可靠的继电器能够保证设备长时间运行而不会出现故障，而一个耐久的继电器则能延长设备的使用寿命。
以上是高压直流继电器选型的基本原则，而在实际操作中还需根据具体情况进行思考和选择。
在选择前建议先进行充分的调查和评估，检查电路中的其他组件是否与所选择的继电器相适应，以确保继电器的工作能力和可靠性。
总之，在进行高压直流继电器选型时，必须谨慎、周全地进行选型评估和应用。
倘若做出了错误的选择，将对设备的正常运行产生影响，并可能导致设备的损坏和安全隐患。
因此，选型前必须做好充分的准备和调查工作，以确保选择合适的高压直流继电器，从而保证设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
直流继电器只是输入电路中的控制电流为直流，继电器的原理是继电器的输入信号从零连续增加达到衔铁开始吸合时的动作值,继电器的输出信号立刻动作，即常开触点从断到通。
一旦触点闭合，输入量继续增大，输出信号将不再起变化。
继电器动作原理:
上图为直流无极继电器，当电流通过线圈时，铁芯吸动衔铁，使推杆向上移动，带动中簧片断开后接点，而与前接点闭合；当电源切断后，铁芯失磁，衔铁自行释放，使推杆下降，中簧片断开前接点，而与后接点闭合。
继电器应用原理：
继电器线圈没电时，铁芯失磁，中簧片与后接点闭合，使信号灯电路接通红灯，则红灯亮（如上左图）；继电器线圈有电时，铁芯吸动衔铁，中簧片与前接点闭合，使信号灯电路接通绿灯，则绿灯亮（如上右图）。
直流继电器和交流继电器的区别
线圈本身并不存在直流还是交流的说法，继电器的线圈只是缠绕在铁芯外围的绝缘铜导线继电器分直流和交流，区别在于它们的铁芯，交流线圈的铁芯中有短路环，保证电流过零而磁路不过零，直流线圈的铁芯中没有。
电磁式继电器分交流、直流两种，从原理上说，由于直流电压加在线圈两端时，产生的电流是由线圈的电阻决定的，由于铜的电阻率很小，为了保证电流不会太大，线圈的制作必然是细线径、多圈数。
而交流线圈则相反，其电流大小是由电抗决定的，因此线圈的制作必然是粗线径，小圈数
交流继电器在电压过零点的时候，继电器就会丢开，但继电器的短路环会把交流电的零位给过度过去，这样继电器就会一直吸合了。
1.不能互换使用。
2.线圈通过直流电时只有绕制继电器线圈导线本身的电阻，而交流电通过线圈时，除线圈本身的电阻R外，还有电抗XL.因此同额定电压的继电器，直流继电器的线圈匝数比交流继电器的要多得多。
3.24V的直流继电器用在交流电路上不能正常吸合，而24V的交流继电器用在直流电路则会烧毁。
交流线圈线径较粗匝数较少,直流线圈线径细匝数多,交流铁芯有短路环直流没有,交流铁芯大多呈E型,直流铁芯呈圆柱型直流线圈一般做成无骨架、高而薄的瘦高型，使线圈与铁心直接接触，以便散热。
交流线圈由于铁心存在涡流和磁滞损耗，铁心也会发热，为了改善线圈和铁心的散热条件，线圈设有骨架，使铁心与线圈隔离，并将线圈制成短而厚的矮胖型不可以互换，直流继电器用交流电会听到快速的哒哒哒的声音；直流继电器使用交流你会看到很快就会冒青烟，呵呵。
