管线探测技术方案1地下管线分类及探测地下管线分类城市地下管线按照权属单位不同，可分为给水、排水（雨水、污水、雨污合流）、燃气、电力、通讯（电信、XXX、XXX、有线电视等）、热力等市政公用管线以及铁路、民航、军用等专用管线，是城市基础设施重要的组成部分，担负着输送能量、传输物资、传递信息的重要任务，是整个城市赖以生存和发展的物质基础，是城市名副其实的生命线。
地下管线探测地下管线探测方法一般分为两种：一种是采用井中调查、开挖样洞或简易触探相结合的方法，这种方法在我国早期城市管线普查中应用较多，目前主要应用在某些复杂地段的管线探测及检查验收中使用；另一种是仪器探测与井中调查相结合的方法，近年来在我国城市地下管线探测中广泛使用。
2地下管线探测前提条件分析公开管线探测是以公开管线与周围介质（土体）的密度、磁性、电阻率、介电常数等物性参数差异为前提，采用地球物理方法对公开管线进行定位的技术。
城市公开管线包孕给水、排水、电力、电信、燃气、热力、工业等，这些管线按材质大致可归结为三大类：第一类为由铸铁、钢材构成的金属管线，如给水、燃气、热力和压力雨（污）水管线等；第二类为由水泥、塑料等材质构成的非金属管线，如重力流式雨（污）水管线、PE材质燃气管线、PVC材质给水管线等；第三类为带金属骨架的管线（指内芯为铜、铝材质，外层为塑料的电缆），如电力电缆、通讯电缆等。
上述管线作为探测目标体，其与周围介质（土体）之间均存在密度、波速、电阻率、介电常数、导磁性、导热性等某一方面或几方面的物性参数差异，这些差异是能够运用物探技术对其进行有效探测的地球物理前提。
3城市地下管线探测技术方法城市地下管线探测技术基本原理地下管线的存在往往会改变天然的或者人工的地球上物理场的分布情况，而后会产生异常。
通过对着这些异常的分布情况、形态及性状的研究，可以获得与地下管线位置相关的资料，为我们进行地下管线探测奠定了理论基础。
城市公开管线探测方法现场探测时，可按照不同材质、不同类型的公开管线与周围介质之间的具体物性参数差异，按照有效、快速、经济的原则，选择某一种或多种物探方法进行探测。
非金属管线探测

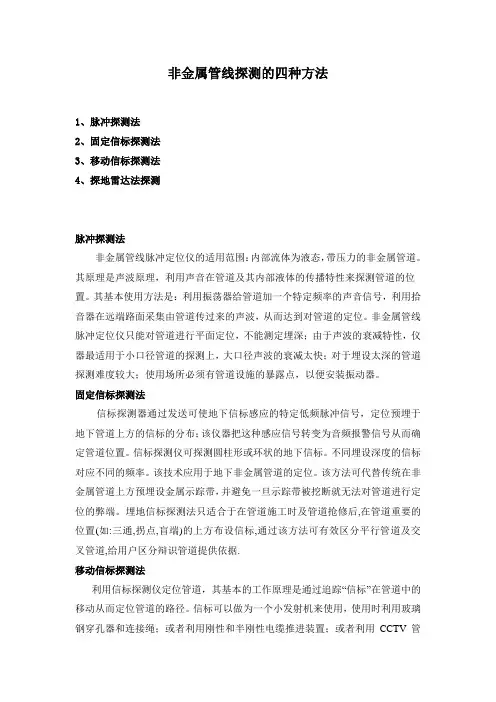

非金属管线探测的四种方法1、脉冲探测法2、固定信标探测法3、移动信标探测法4、探地雷达法探测脉冲探测法非金属管线脉冲定位仪的适用范围：内部流体为液态，带压力的非金属管道。
其原理是声波原理，利用声音在管道及其内部液体的传播特性来探测管道的位置。
其基本使用方法是：利用振荡器给管道加一个特定频率的声音信号，利用拾音器在远端路面采集由管道传过来的声波，从而达到对管道的定位。
非金属管线脉冲定位仪只能对管道进行平面定位，不能测定埋深；由于声波的衰减特性，仪器最适用于小口径管道的探测上，大口径声波的衰减太快；对于埋设太深的管道探测难度较大；使用场所必须有管道设施的暴露点，以便安装振动器。
固定信标探测法信标探测器通过发送可使地下信标感应的特定低频脉冲信号，定位预埋于地下管道上方的信标的分布；该仪器把这种感应信号转变为音频报警信号从而确定管道位置。
信标探测仪可探测圆柱形或环状的地下信标。
不同埋设深度的信标对应不同的频率。
该技术应用于地下非金属管道的定位。
该方法可代替传统在非金属管道上方预埋设金属示踪带，并避免一旦示踪带被挖断就无法对管道进行定位的弊端。
埋地信标探测法只适合于在管道施工时及管道抢修后,在管道重要的位置(如:三通,拐点,盲端)的上方布设信标,通过该方法可有效区分平行管道及交叉管道,给用户区分辩识管道提供依据.移动信标探测法利用信标探测仪定位管道，其基本的工作原理是通过追踪“信标”在管道中的移动从而定位管道的路径。
信标可以做为一个小发射机来使用，使用时利用玻璃钢穿孔器和连接绳；或者利用刚性和半刚性电缆推进装置；或者利用CCTV管道爬行器将信标置入管道内部，利用信标探测器接收机在路面上接收信标发射的磁场信号，从而对管道定位和定深。
从使用方法上来看，信标法探测的前题是只能应用于开放式的管道，即：非压力管道、重力管道、带有检修井或是窨井等设施。
从这一层面来说只适用于：排水管道。
信标法在探测范围上有很大的局限。
