储煤场送到锅炉的原煤斗中,再由给煤设备将煤送 到炉膛内。燃烧的煤粉放出大量的热能将炉膛四 周水冷壁管内的水加热成汽水混合物。混合物被 锅炉汽包内的汽水分离器进行分离,分离出的水经 下降管送到水冷壁管继续加热,分离出的蒸汽送到 过热器,加热成符合规定温度和压力的过热蒸汽,经 管道送到汽轮机作功。过热蒸汽在汽轮机内作功 推动汽轮机旋转,汽轮机带动发电机发电,发电机发 出的三相交流电通过发电机端部的引线经变压器 什压后引出送到电网。在汽轮机内作完功的过热 蒸汽被凝汽器冷却成凝结水,凝结水经凝结泵送到 低压加热器加热,然后送到除氧器除氧,再经给水泵 送到高压加热器加热后,送到锅炉继续进行热力循 环。
火力发电厂概述
火力发电厂是利用化石燃料燃烧释放的热能 发电的动力设施，包括燃料燃烧释热和热能电能 转换以及电能输出的所有设备、装置、仪表器件， 以及为此目的设置在特定场所的建筑物、构筑物 和所有有关生产和生活的附属设施。主要有蒸汽 动力发电厂、燃气轮机发电厂、内燃机发电厂几 种类型.
主要生产过程 储存在储煤场(或储煤罐)中的原煤由输煤设备从
火力发电厂简介
前言
发电厂的种类多种多样，目前世界 已有的发电厂一般分为：燃煤电厂、 燃油电厂、燃气电厂、余热发电厂、 核电厂、风力发电厂、水电站、垃圾 废料电厂等等。
在这里我们介绍一下火力发电厂 （燃煤电厂）的原理、组成、功能等。
目录

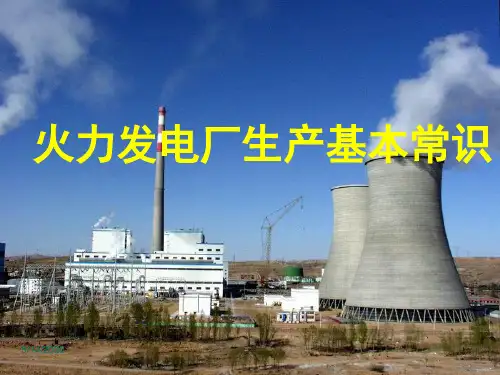

部分火电厂照片 火力发电厂概述 锅炉厂三大主机介绍 火力发电厂各个系统简介
发电厂各个系统简述
燃烧系统； 热力系统； 运煤系统 除灰渣系统 化学水系统 循环水系统 燃油系统； 压缩空气系统； 工业水系统
冷却水系统 给排水系统 消防 电气系统 热工控制 总图运输 建筑结构 保温油漆
燃烧系统
煤粉锅炉的燃烧系统是由输煤、磨煤、粗细 分离、排粉、给粉、锅炉、除尘、脱流等组成。 是由皮带输送机从煤场,通过电磁铁、碎煤机然后 送到煤仓间的煤斗内,再经过给煤机进入磨煤机进 行磨粉，磨好的煤粉通过空气预热器来的热风， 将煤粉打至粗细分离器，粗细分离器将合格的煤 粉（不合格的煤粉送回磨煤机），经过排粉机送 至粉仓，给粉机将煤粉打入喷燃器送到锅炉进行 燃烧。而烟气经过电除尘脱出粉尘再将烟气送至 脱硫装置，通过石浆喷淋脱出流的气体经过吸风 机送到烟筒排人天空。
汽机主要设备
汽轮机：汽轮机是一种将蒸汽的热势能转换成机械能的旋转原动机。 分冲动式和反动式汽轮机。
发电机
在发电厂中，同步发电机是将机械能转变成电能的唯 一电气设备。因而将一次能源（水力、煤、 油、风力、 原子能等）转换为二次能源的发电机，现在几乎都是采 用三相交流同步发电机。在发电厂中的交流同步发电机， 电枢是静止的，磁极由原动机拖动旋转。其励磁方式为 发电机的励磁线圈FLQ（即转子绕组）由同轴的并激直 流励磁机经电刷及滑环来供电。同步发电机由定子（固 定部分）和转子（转动部分）两部分组成。定子由定子 铁心、定子线圈、机座、端盖、风道等组成。定子铁心 和线圈是磁和电通过的部分，其他部分起着固定、支持 和冷却的作用。 转子由转子本体、护环、心环、转子线圈、滑环、同轴 激磁机电枢组成。
热力系统
火力发电厂的热力系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝 结水泵和给水泵等组成，他包括主给水系统、主蒸汽系统、再热蒸汽系统 、凝结水系统、疏水系统、给水除氧系统等等。水在锅炉中被加热成蒸汽 ，经过热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机 。由于蒸汽不断膨胀，高速流动的蒸汽推动汽轮机的叶片转动从而带动发 电机。为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出作 过功的部分蒸汽，用以加热给水。此外，在超高压机组中还采用再热循环 ，既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽 出，送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功，从 中压缸送出的蒸汽，再送入低压缸继续作功。在蒸汽不断作功的过程中， 蒸汽压力和温度不断降低，最后排入凝汽器并被冷却水冷却，凝结成水。 凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧气除氧，给 水泵将预加热除氧后的水送至高压加热器，经过加热后的热水打入锅炉， 再过热器中把水已经加热到过热的蒸汽，送至汽轮机作功，这样周而复始 不断的作功。在汽水系统中的蒸汽和凝结水，由于疏通管道很多并且还要 经过许多的阀门设备，这样就难免产生跑、冒、滴、漏等现象，这些现象 都会或多或少地造成水的损失，因此我们必须不断的向系统中补充经过化 学处理过的软化水，这些补给水一般都补入除氧器中。
煤粉锅炉图片
循环流化床锅炉图片
汽轮机
汽轮机本体（steam turbine proper）是完成蒸汽热 能转换为机械能的汽轮机组的基本部分，即汽轮机本身。 它与回热加热系统、调节保安系统、油系统、凝汽系统 以及其他辅助设备共同组成汽轮机组。汽轮机本体由固 定部分（静子）和转动部分（转子）组成。固定部分包 括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。转动部 分包括主轴、叶轮或轮鼓、叶片和联轴器等。固定部分 的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转 换为机械能的通流部分。汽缸是约束高压蒸汽不得外泄 的外壳。汽轮机本体还设有汽封系统。
火力发电厂三大主机简述
锅炉、汽轮机、发电机
锅炉源自文库
锅炉分类多种多样，我们这里仅介绍煤粉锅炉和循环流化 床锅炉。
煤粉锅炉：是一种传统燃烧方式的锅炉，这种锅炉采用将 煤连续给人磨煤机中研磨成粉状，然后用热空气通过安装 在炉膛上的多只燃烧器吹入炉膛，在悬浮状态下燃烧。
循环流化床锅炉：该锅炉分为两部分，第一部分由炉膛、 气固物料分离器、固体物料再循环设备和外置热交换器等 设备组成，这些部件形成了一个固体物料循环回路（也叫 旋风分离器）。第二部分为对流烟道，布置有过热器、再 热器、省煤器和空气预热器等，与常规煤粉锅炉相近。
循环流化床锅炉的燃烧系统是由输煤、给煤 、锅炉、除尘、炉内脱硫等组成。是由皮带输送 机从煤场,通过电磁铁、碎煤机然后送到煤仓间 的煤斗内,再经过给煤机进入锅炉炉膛内进行燃 烧。而烟气经过电除尘脱出粉尘再将烟气经过吸 风机送到烟筒排人天空。
循环流化床与煤粉炉燃烧系统比较而言，相 对简单，并能实现炉内脱硫。
