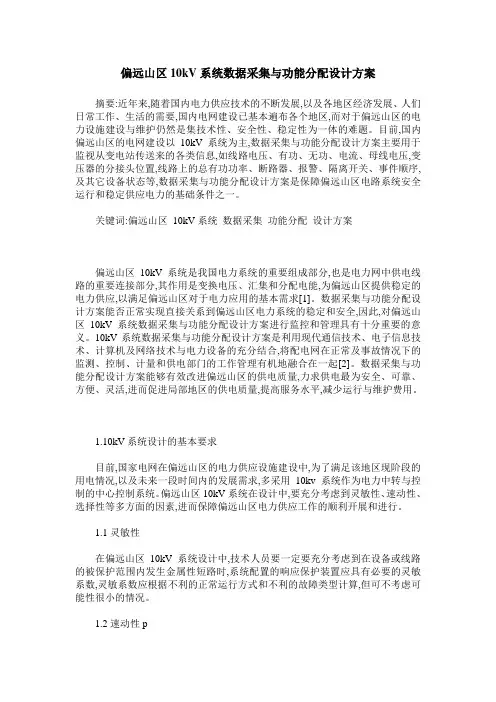

偏远山区10kV系统数据采集与功能分配设计方案
偏远山区10kV系统数据采集与功能分配设计方案摘要:近年来,随着国内电力供应技术的不断发展,以及各地区经济发展、人们日常工作、生活的需要,国内电网建设已基本遍布各个地区,而对于偏远山区的电力设施建设与维护仍然是集技术性、安全性、稳定性为一体的难题。
目前,国内偏远山区的电网建设以10kV系统为主,数据采集与功能分配设计方案主要用于监视从变电站传送来的各类信息,如线路电压、有功、无功、电流、母线电压,变压器的分接头位置,线路上的总有功功率、断路器、报警、隔离开关、事件顺序,及其它设备状态等,数据采集与功能分配设计方案是保障偏远山区电路系统安全运行和稳定供应电力的基础条件之一。
关键词:偏远山区10kV系统数据采集功能分配设计方案偏远山区10kV系统是我国电力系统的重要组成部分,也是电力网中供电线路的重要连接部分,其作用是变换电压、汇集和分配电能,为偏远山区提供稳定的电力供应,以满足偏远山区对于电力应用的基本需求[1]。
数据采集与功能分配设计方案能否正常实现直接关系到偏远山区电力系统的稳定和安全,因此,对偏远山区10kV系统数据采集与功能分配设计方案进行监控和管理具有十分重要的意义。
10kV系统数据采集与功能分配设计方案是利用现代通信技术、电子信息技术、计算机及网络技术与电力设备的充分结合,将配电网在正常及事故情况下的监测、控制、计量和供电部门的工作管理有机地融合在一起[2]。
数据采集与功能分配设计方案能够有效改进偏远山区的供电质量,力求供电最为安全、可靠、方便、灵活,进而促进局部地区的供电质量,提高服务水平,减少运行与维护费用。
1.10kV系统设计的基本要求目前,国家电网在偏远山区的电力供应设施建设中,为了满足该地区现阶段的用电情况,以及未来一段时间内的发展需求,多采用10kv系统作为电力中转与控制的中心控制系统。
偏远山区10kV系统在设计中,要充分考虑到灵敏性、速动性、选择性等多方面的因素,进而保障偏远山区电力供应工作的顺利开展和进行。
10KV电网空间数据采集方案
10KV电网空间数据采集方案目录一、概述 (1)二、 10KV电网空间数据采集实施方案 (1)2.1 电网空间数据采集内容 (1)2.2 电网空间数据及设备属性采集 (1)2.3 电网空间数据内业处理 (8)三、方案特点、技术优势 (9)一、概述根据国网营销部下发《国家电网公司关于印发营配贯通总体实施工作方案的通知(国家电网营销〔2014〕290号)》的要求：2014年底前，完成国网山东、上海等31个重点市区范围400伏数据普查和整理，建立配变、低压线路、低压用户间准确的关联关系；其他省（区）公司年底前至少完成50%以上地市市区低压电能表整理工作。
二、10KV电网空间数据采集实施方案2.1 电网空间数据采集内容根据国家电网公司营销资源数据采集要求，数据采集的内容包括空间数据和属性数据，需要利用营销业务系统已有数据进行加工整理或到实地采集获取。
其中空间数据主要指营销资源的空间位置数据（空间坐标）；属性数据主要是指营销资源在图形展示或设备查询时需要用到的各类公共属性数据（例如：设备名称、电压等级、运行单位、安装位置等）。
具体的采集范围为：高压部分主要包括高压用户点、用户专线（用户杆塔，用户电缆段）、用户站房、用户柱上变；低压部分主要包括计量箱、电能表、采集器、集中器；营销相关的服务资源包括人工营业厅、智能营业厅、自助交费终端以及与社会合作的各类代收交费点、服务网点、计量库房、充换电站、充电桩、分布式电源。
2.2 电网空间数据及设备属性采集由于不同类型的采集对象所在的环境不同，为保证采集工作能达到精度要求，可使用以下几种方式进行：2.2.1 手持GNSS测量手持GNSS设备可利用GPS差分定位技术进行电网空间数据的坐标采集，同时还能记录对象属性信息和拍摄照片；这种采集方式适用于空旷地区和稍有遮挡的楼宇小区的设备采集，测量精度可达到分米级或厘米级，适合如服务网点，充换电站、用户站房、用户柱上变等设备采集。
10kV配电所能耗数据采集与监测系统建设
10kV配电所能耗数据采集与监测系统建设【摘要】针对用户的用电能耗监测需要，介绍一种基于Modbus协议将配电所中的电力仪表与工控机组成通讯网络，实现配电运行监控与用户用电能耗数据的实时监控与分析系统。
系统运行效果良好。
【关键词】配电系统监控；Modbus协议；RS485；CRC校验引言随着我国电力行业的快速发展，配电网建设也得到了快速发展，自动化程度也不断提高，各种智能电力设备被广泛使用，特别是多功能电力仪表，为配电所的电力数据的采集以及提高自动化管理提供条件。
但作为配电网最末端的10kV 用户配电所，因设备产权、成本和管理等诸多原因，虽然已具备数据采集与监控的条件，但并未得到重视，随着国家对节能减排的高度重视，用户端的用电监控与节能管理日益重要，在此背景下，本文以某一具体用户的配电所为例，介绍一种基于ModBus协议将用户配电所中智能电力仪表通信组网，实现用电能耗数据采集与监控系统的建设方法，一是提高用户配电所自动化管理水平；二是为用户节能减排中的制定节能方案提供数据支持和依据。
1系统的总体框架系统由高低压柜内电力仪表、通信转换控制器、数据采集与存储的工控机三部分组成，电力仪表与工控机的通讯协议采用Modbus通信协议，通信的物理链路层为RS485，工控机配备有RS232接口，通过RS232转RS485通信转换器与仪表的通信网连接.如图1所示。
2配电所设备概况2.1配电所电气设备该配电所的用户为一家研究机构，电压等级为10kV，单台变压器供电（干式变压器），容量为1250kV A，2010年建成投入使用，高压柜为KYN柜，有进线柜与计量柜，共两面柜；低压柜为MNS抽屉柜，共8面柜，其中低压总进线与电容补偿柜各一面，用电负荷出线柜共6面，低压出线回路共32条回路。
主要供一栋综合办公楼和两栋研究实验楼用电，其中实验楼的恒温中央空调与办公楼夏季普通空调用电量较大。
2.2多功能电力仪表配电所在高低柜每条回路安装了多功能电力仪表，对高压进线与低压每条用电回路进行了电能计量，仪表统一均采用了北京爱博精电公司生产的Acuvim系列仪表，该仪表具有强大的数据采集和处理能力，能测量回路的电流、电压（相电压与线电压）、功率（有功功率，无功功率、视在功率）、电度（有功电度、无功电度）、功率因素、频率和电能质量（电压与电流的谐波含量1次至31次谐波和总谐波含量）等几十种电力参数。
电力用户用电信息采集系统工程建设实施方案
电力用户用电信息采集系统工程建设实施方案一、背景介绍电力用户用电信息采集系统是一个集数据采集、传输、处理、存储、应用于一体的系统，广泛运用于各个行业的用电管理中。
随着社会的不断发展，人们对于电力信息的获取和利用要求也不断提高，因此电力用户用电信息采集系统的建设对于提高用电管理水平和服务质量具有非常重要的意义。
本文档旨在提供针对该系统的工程建设实施方案，为相关部门的决策和实施提供参考。
二、建设目标1.实现全面、准确、及时地采集、传输、处理、存储用电信息，提高电力系统的管理效率和服务水平；2.提高电力用户管理的智能化、规模化水平，为用户提供更加满意、方便的服务；3.提高电力系统的可靠性、安全性；三、建设内容1. 数据采集采用现场数据采集设备，实现电量、电费、负荷曲线、电流电压等数据的采集。
同时，在用户配电箱或电缆管线上设置通讯设备，将采集的数据传输到数据处理中心，设备可与各种通讯接口实现数据传输。
2. 数据传输数据传输方式选择由以太网、RS-485、GPRS、CDMA等网络方式，采取网络通信技术实现数据的远程传输，使用SSL加密技术以确保数据传输的安全。
3. 数据处理数据处理中心采用先进的数据处理技术和算法，对采集的数据进行实时分析、处理和计算，并生成详细的报表，以便于监测和分析用电情况。
采用数据库系统实现对数据分析与检索。
4. 数据存储由于数据量较大，需要设计、规划相应的数据存储设施。
建议采用分层存储策略：一是采用缓存技术，二是采用闪存技术，三是采用硬盘技术，以满足数据存储的需求。
5. 数据应用数据采集中心将自动化处理的结果以图表、曲线、条形图等形式呈现。
另外，采集中心对数据进行分类归档和备份，以供后续的数据分析及使用。
四、建设流程1.方案设计在完成需求分析的基础上，制定详细的系统设计方案，包括硬件设备和软件系统的架构设计、接入层和计算逻辑层设计等。
2.施工根据方案设计，现场开展安装、布线等施工活动，如安装数据采集设备、通讯设备、数据处理设备等。
电力用户用电信息采集系统方案
能够实现不同协议之间的转换和适配，如RS485、RF 、NB-IoT等通讯协议之间的转换。
远程管理功能
能够接受主站系统的远程配置和管理，支持远程升级和 维护。
05
软件功能实现
数据采集功能实现
总结词
高效、实时、准确
详细描述
数据采集功能是电力用户用电信息采集系统的核心基础，通过高效、实时、准 确的采集技术，实现对电力用户用电信息的全面采集，为后续的数据处理、分 析以及监控提供准确的数据源。
04
硬件设备选型与配置
智能电表选型与配置
总结词
智能电表作为电力用户用电信息采 集系统的核心设备，需要具备高精 度、稳定可靠、易于维护等特点。
详细描述
智能电表应具备以下功能
计量和计费功能
能够准确计量和计费，支持预付费 、后付费等业务模式。
数据存储和传输功能
能够存储和传输用电数据，支持远程 抄表和数据传输。
电力用户用电信息采集系统方案
汇报人： 日期:
目录
• 引言 • 系统需求分析 • 系统总体设计 • 硬件设备选型与配置 • 软件功能实现 • 系统测试与优化 • 系统应用与推广
01
引言
背景介绍
社会用电需求增长
随着经济发展和人民生活水平的 提高，电力消费需求日益增长， 对用电信息采集系统的要求也越 来越高。
增强电网安全稳定性
用电信息采集系统可以对电网运行状态进行实时监测和预警，及时 发现和处理电网故障，增强电网的安全稳定性和可靠性。
系统建设目标
实现全面覆盖
提高数据质量
用电信息采集系统应覆盖所有电力用户， 包括居民、企业、公共事业单位等，确保 信息的全面和完整。
系统应能够准确、实时地采集和处理电力 用户的用电数据，提高数据的质量和可靠 性。
电力设施GIS数据采集系统解决方案
电力设施GIS数据采集系统解决方案随着现代社会不断发展，人们对电力的需求越来越大，但电力设施的维护和管理成为了一个不小的难题。
传统的手动记录方式已经难以应对大规模电力设施的管理和维护，因此需要一种更加高效、精确、自动化的数据采集系统，以帮助运营商监测电力设施的状态、实现快速的故障诊断、提高故障排除和维修的效率。
本文将介绍一种电力设施GIS数据采集系统解决方案，以为读者提供参考。
一、电力设施GIS数据采集系统的背景和意义GIS（Geographic Information System 地理信息系统）是一个能够采集、存储、处理、分析、维护和展示空间数据的系统。
它能够将地理空间数据与属性数据相结合，帮助用户更好地理解和管理地理信息，从而获得更准确、更有价值的信息。
电力设施GIS数据采集系统是一种基于GIS技术的专业软件系统。
它通过在电力设施上安装GPS接收器、摄像头、传感器等设备，实时采集设备信息，将这些信息与GIS数据相结合，形成完整的电力设施地理信息系统。
这种信息系统能够为电力企业迅速掌握电力设施的状态提供帮助，帮助企业更加高效地运营电力业务，是一个极其重要的信息管理工具。
二、电力设施GIS数据采集系统的组成电力设施GIS数据采集系统包括三个部分：电力设施信息管理平台、数据采集终端、数据处理软件。
1. 电力设施信息管理平台电力设施信息管理平台是整个系统的核心，它通过网络和其他设备相连，实时显示设施的状态、位置和运行情况。
该平台能够对电力设施的位置和操作进行远程监测和管理，包括设备状态检测、巡视管理、报警处理等，具有集中监控、协同管理、可视化展示等功能。
2. 数据采集终端数据采集终端是使用GPS、摄像头、传感器等设备的操作终端。
它们能够实时采集设备所需数据，将这些数据上传到电力设施信息管理平台。
为了降低电力设施管理的复杂程度，这些设备通常都是便于安装和使用的，而且容易进行数据传输。
3. 数据处理软件数据采集终端采集到的数据都需要进行处理，以建立设备的历史数据记录。
数据采集技术规范V
电网GIS空间信息服务平台河北省电网GIS数据采集技术方案二〇一一年八月目录1、项目概述..................................................................................................................................2、现有资料分析..........................................................................................................................2.1基础控制资料..................................................................................................................2.2已有资料..........................................................................................................................3、项目主要内容..........................................................................................................................3.1基础地理信息数据获取..................................................................................................3.2电网设备空间数据采集..................................................................................................4、主要技术指标..........................................................................................................................4.1作业技术依据..................................................................................................................4.2平面及高程基准..............................................................................................................4.3数据格式..........................................................................................................................4.4分幅编号..........................................................................................................................4.5数据取位..........................................................................................................................5、硬件和软件配置......................................................................................................................5.1硬件配置..........................................................................................................................5.2软件配置.......................................................................................................................... 第二章电网设备空间数据采集............................................................................................................1、精度要求..................................................................................................................................2、电网设备空间数据采集内容..................................................................................................2.1公共设施数据采集..........................................................................................................2.2发电数据采集..................................................................................................................2.3输电数据采集..................................................................................................................2.4变电数据采集..................................................................................................................2.5配电数据采集..................................................................................................................2.6用电数据采集..................................................................................................................3、电网设备空间数据采集方案..................................................................................................3.1资料准备..........................................................................................................................3.2作业方法及流程..............................................................................................................第一章概述1、项目概述按照国家电网的要求，河北省列入了国家电网GIS平台建设的第一阶段建设的试点省网，河北省公司选择了衡水市作为试点样本，并对推广单位进行GIS平台建设工作。
电力市场数据收集方案
电力市场数据收集方案电力市场数据的收集是电力市场监管和决策的重要依据，因此需要建立一个全面、系统、高效的数据收集方案。
以下是一个电力市场数据收集方案的概述，包括数据类型、数据来源、数据收集方法和数据处理方式。
数据类型：电力市场数据可以分为定量数据和定性数据。
定量数据包括电力生产和消费的实时数据、电力负荷和用电量的历史数据、电力价格和交易量的数据等。
定性数据包括电力市场参与者的资质、电力市场竞争状况、电力市场政策和规定的数据等。
数据来源：电力市场数据可以从多个来源收集，包括电力发电厂、电力输电和配电公司、电力市场交易所、能源监管机构、电力市场参与者等。
这些机构和参与者可以提供不同类型的数据，如实时数据、历史数据、质量和安全数据等。
数据收集方法：电力市场数据可以通过现场监测、自动化系统和人工调查等多种方法收集。
具体包括：1. 现场监测：通过在电力发电厂、输电线路、变电站等设备上安装传感器，实时监测电力生产、传输和消费情况，收集相应的定量数据。
2. 自动化系统：建立电力市场数据的自动采集和传输系统，通过仪表、传感器、通信设备等自动采集数据，并通过网络传输至数据中心。
3. 人工调查：通过问卷调查、访谈、数据申报和年度报告等方式收集定性数据，如电力市场参与者的资质、竞争状况和政策规定等。
数据处理方式：电力市场数据需要进行有效的处理和分析，以提取有用的信息和洞察，支持决策和监管。
数据处理方式包括：1. 数据清洗：对收集到的数据进行清洗和过滤，排除错误和异常数据，确保数据的准确性和可靠性。
2. 数据整合：将不同来源和类型的数据整合在一起，建立统一的电力市场数据库，方便数据的管理和分析。
3. 数据分析：使用统计分析、数据挖掘和模型建立等方法对电力市场数据进行分析，提取关键指标和规律，支持市场监管和决策。
4. 数据报告：根据需要，定期生成电力市场数据报告和分析报告，向相关机构和决策者提供决策支持和参考。
综上所述，电力市场数据的收集方案需要考虑数据类型、数据来源、数据收集方法和数据处理方式等多个因素，以确保收集到全面、准确、可靠的数据，提供有效的市场监管和决策支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV电网空间数据采集方案
目录
一、概述 (1)
二、 10KV电网空间数据采集实施方案 (1)
2.1 电网空间数据采集内容 (1)
2.2 电网空间数据及设备属性采集 (1)
2.3 电网空间数据内业处理 (8)
三、方案特点、技术优势 (9)
一、概述
根据国网营销部下发《国家电网公司关于印发营配贯通总体实施工作方案的通知(国家电网营销〔2014〕290号)》的要求：2014年底前，完成国网山东、上海等31个重点市区范围400伏数据普查和整理，建立配变、低压线路、低压用户间准确的关联关系；其他省（区）公司年底前至少完成50%以上地市市区低压电能表整理工作。
二、10KV电网空间数据采集实施方案
2.1 电网空间数据采集内容
根据国家电网公司营销资源数据采集要求，数据采集的内容包括空间数据和属性数据，需要利用营销业务系统已有数据进行加工整理或到实地采集获取。
其中空间数据主要指营销资源的空间位置数据（空间坐标）；属性数据主要是指营销资源在图形展示或设备查询时需要用到的各类公共属性数据（例如：设备名称、电压等级、运行单位、安装位置等）。
具体的采集范围为：高压部分主要包括高压用户点、用户专线（用户杆塔，用户电缆段）、用户站房、用户柱上变；低压部分主要包括计量箱、电能表、采集器、集中器；营销相关的服务资源包括人工营业厅、智能营业厅、自助交费终端以及与社会合作的各类代收交费点、服务网点、计量库房、充换电站、充电桩、分布式电源。
2.2 电网空间数据及设备属性采集
由于不同类型的采集对象所在的环境不同，为保证采集工作能达到精度要求，可使用以下几种方式进行：
2.2.1 手持GNSS测量
手持GNSS设备可利用GPS差分定位技术进行电网空间数据的坐标采集，同时还能记录对象属性信息和拍摄照片；这种采集方式适用于空旷地区和稍有遮挡的楼宇小区的设备采集，测量精度可达到分米级或厘米级，适合如服务网点，充换电站、用户站房、用户柱上变等设备采集。
由华测导航自主开发生产的LT500——多星单频手持式分米级数据采集终端，采用天宝主板，兼容北斗卫星定位系统，不需要其他差分源即可快速将定位精度提升到分米级，同时具有高分辨率照片记录功能，拓展的条码扫描和RFID功能在对楼宇中的计量箱、电能表等进行采集时具有事倍功半的作用；直外观设计符合人体工程学，使用携带轻松方便，外观如下图所示：
LT500作为电网空间数据采集终端具有如下优势：
二快专为提速设计
(1)CPU速度快：选用1G Hz高速CPU，提高系统运行速度，运行
海量地图数据不再担忧，体验极速流畅感觉。
(2)网络通讯快：选用世界上领先的4G高速无线模块(选配)，(支持HSPA+/WCDMA/EDGE/GPRS)让你的上网速度突破移动GIS终端通讯慢的壁垒，达到与世界4G通讯接轨。
●三大大视野、大数据、大容量理念
(1)屏幕大：大尺寸，高分辨率，选用4.3英寸，480*800高清外业专用屏，阳光下清晰可见，分辨率更高，视野更宽广，真正做到一目了然。
(2)内存大：机身内置16G存储空间，无需担忧存储数据空间不够的情况，可存储20年外业采集数据，采用惰性安全存储技术，保证数据永久安全。
(3)电量大：抽拉式锂电池设计，拥有智能自主充电技术和智能电量存储技术，有效延长电池供电时间，外业使用不再为电量担心。
采用智能按键和LED显示，只需轻轻按一下智能按键，就能立刻显示剩余电量和使用时间。
11.1V，2600mAh，GNSS、蓝牙、WIFI开启，连续使用12小时；无需额外携带电池，低功耗，高电压智能电池设计，一块电池完全满足全天工作需要。
●四新致力创新、引领科技发展
(1)全星座GNSS定位模块：支持BDS、GPS、GLONASS、GALILEO，星座最全，定位更准确，达到分米定位精度，保证精度准确可靠。
(2)最新的电子对中整平双系统：独有的电子整平传感器，实时显示
GPS是否处于精准水平状态；专业的激光对中器与电子整平系统完美结合，可见激光束，保证GPS相位中心与测量地物中心点精准对中。
(3)最新的操作系统：选用Windows mobile终极版WEHH操作系统，将性能升级到最优。
(4)最新的TI AM3715硬件方案：选用最先进，功能最全的TI AM3715方案，从底层解决移动终端面临的技术壁垒和性能缺陷。
此外LT500采用军工级设计，IP67工业级防护等级，能适应各种恶劣的野外环境，不使用外部差分源就可达到亚米级精度对于缺少CORS环境的工作区域具有极大的优势，完全符合电网数据采集作业条件的要求。
采集功能的实现离不开硬件设备上强有力的软件支持，华测自主开发的MapClound采集软件具有采集位置信息、属性编辑、照片记录、导航查找等多种功能，还可以根据需要进行定制化开发，满足各种功能需求。
作业流程清晰明了，首先人员持GNSS设备到达需要采集对象位置；例如集中器采集，需要人员到达集中器终端位置，点击软件中的采点采集位置信息，然后输入需要记录的属性信息，如下图所示：
最后可以在照片管理中拍摄照片：
该软件还可以根据采集对象的属性字段对照片进行自动批量命名，完全符合采集规范中对照片名称的要求，极大的减少了内业处理的工作量，节约成本：
2.2.2 手持GNSS + 激光测距测量
在测量楼宇内计量箱、电能表、用户柱上变时，手持GNSS可能无法达到搜星条件而无法测量，这种情况下可以采取手持GNSS设备结合激光测距仪来进行测量；
在MapClound采集软件中提供了通过蓝牙接入激光测距仪的功能，首先选择搜星位置比较好、与目标对象可通视的位置，点击采点在弹出窗口出我们就可以通过选择“偏移计算”，设置要连接的激光测距仪，从而将测距仪测得的距离目标的参数直接读取到软件中计算出目标对象的精确坐标位置；
2.2.3 三维激光测绘车系统
通常道路旁会有规律性的电力设施，单纯的依靠人力资源进行重复性的劳动导致工作效率低下，内业成果处理繁琐；三维激光测绘车
系统能够通过驾驶载有GPS、CCD（视频系统）、INS/DR（惯性导航系统或航位推算系统）等先进传感器和设备的车辆，在车辆高速行进之中，快速采集道路及两旁电力设施的空间位置数据和属性数据，并同步存储在车载计算机中，经专门软件编辑处理，形成测量成果。
2.3 电网空间数据内业处理
按照国家电网要求，外业采集结果要在内业进行成果整理提交。
整理内容为，原始坐标、原始照片、外业记录表以及标绘草图整理。
对于仪器测量的原始坐标和原始照片可以根据外业采集软件导出的表格文件体现：
10KV电网空间数据采集方案
软件导出的表格中直接带有标准的照片名称、属性以及小数点后8为的GCS2000坐标系坐标，单位为度；这样将大大较少内业处理的工作量，只需要再将外业记录表和标绘草图进行整理即可。
照片原始文件会存放在手持设备的工程文件夹中：
三、方案特点、技术优势
❖高精度、运行快、拓展强、效率高的硬件设备；
❖针对性强、操作简单、功能适合、有效减少内业工作量的软件技术；
❖全方位、多角度、分环境的测量方式；
❖高速、有效、全天候的技术支持；
9。
