铸造中浇注系统设计

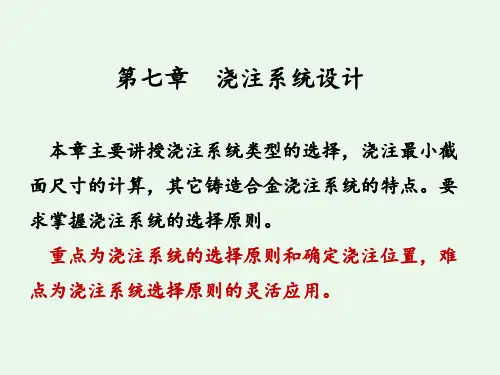

铸造浇注系统设计讲解
1）、入口处的连接 (与浇口
杯连接处)
采用圆角，一般要求入 口处圆角半径r≥d／4(d为 直浇道上口直径)。
这样可以减少气体的卷 入和避免尖角型砂被冲掉引 起冲砂缺陷。
2）．直浇道的形状
• 直浇道的形状—上大下小的锥形即设计锥度 上大下小的锥形，
生产中减轻水平旋涡的措施
a 用大深度浇口杯 b 浇口杯底部安放筛网等
c 在浇口杯底部设置堤坝，形成垂直旋涡。
垂直旋涡的挡渣作用： 金属液沿斜壁流下， 由于流速的减低和流 向的改变，形成垂直 方向的旋流。
a)合理
b)不合理
• 在池形浇口杯中增设隔板和在浇口杯出口处又有 底坎，就能把浇包落入浇口杯中流股的紊乱搅拌
④ 缩短直-横浇道拐弯处的湍流区。
直浇道窝的作用
⑤ 浮出金属液中的气泡：最初注入型内的最初金 属液中，常带有一定量的气体，在直浇道窝内 可以浮出去。
直浇道窝结构设计
直浇道窝的直径应为直浇道下端直径的1.4-2倍，高度为横 浇道直径的2倍，直浇道与横浇道的连接也应做成圆角。
直浇道窝常做成半球形、圆锥台等形状。
主要作用是捕集、保留由渣关口。
要求横浇道平稳、缓慢地输送金属液，而低速流动又可减少充 填时对型腔时的冲击，利于渣粒在横浇道中上浮并滞留在其顶 部而不进入型腔。
1、横浇道中的液流分配
• 金属液从直浇道进入横浇道初期，以较大速度沿 长度方向向前运动，等到达横浇道末端冲击该处 型壁后，金属液的动能转变为势能，横浇道末端 附近液面升高，形成金属浪，并开始返回移动， 使横浇道内液面向直浇道方面逐渐升高，直到全 部充满。
• 计算浇注时间和浇注系统中的最小断面积，确定直 浇道的高度（如有浇口杯则从杯中液面高度算起）
铸造浇注系统设计
S内 S直
1 zi
(hi hz )
2H
27
2)真空吸气理论
假设条件: ① 浇注系统就是由不透气材料制成; ② 流体呈稳定流动,且为不可压缩流体; ③ 直浇道为等断面结构。 如图所示,选择直浇道得 出口2-2为分析得基准面,则 伯努利方程可写为:
其中,Z2=0,P2=Pa,整理得:
由于就是稳定流动,根据连续流动定律,有: F1V1=F2V2, F1=F2,V1=V2
应用:主要用于中大型铸铁件。
结构:浇口盆 得深度应该大 于直浇道上端 直径得5倍。
浇口杯中应避免出现水平涡流
液态金属在平底得浇口杯中 流动 时易出现水平涡流。 流量分布不均匀造成流速方 向偏 斜。水平分速度对直浇 道中心线 偏斜,形成水平涡 流运动。在涡 流中心区形成 一个漏斗形充满空 气得等压 自由液面得空穴。容易 将空 气和渣子带入直浇道。
阻挡夹杂物进入型腔,以免在铸件上形成渣孔。
调节铸型及铸件各部分温差,控制铸件得凝固顺序, 不阻碍铸件得收缩,减少铸件得变形和开裂倾向。
合金液流不应冲刷冷铁和芯撑。防止冷铁得激冷效 果降低及表面熔化,避免芯撑过早软化和熔化,造成铸 件壁厚变化
浇注系统设计原则
浇注系统尽可能结构简单紧凑,占砂箱面积小,体积 小,有利于减少冒口体积,节约合金和型砂,提高砂箱 利用率,方便造型、清理和浇注系统模样得制造
直浇道窝得作用
① 缓冲作用:液流下落得动能有相当大一部分被窝内 液体吸收而转变为压力能,再由压力能转化为水平 速度流向横浇道,减轻了对直浇道底部铸浇道得流量分布:例如在S直:S横: 2S内= 1 : 2、 5 : 5得实验条件下,无直浇道窝时,两相等截面得内浇 道得流量分配为:31、5%(近直浇道者)和68、5%(远 者);有直浇道窝时得流量分配为: 40、5%(近直浇道 者)和59、5%(远者)。
第三章 浇注系统的设计与计算
湖北汽车工业学院材料工程系 Department of Materials Engineering
复习题
1．浇注系统由哪些部分组成？分别说明各个组元的 作用？ 2．比较顶注式和底注式浇注系统的优缺点。 3．比较封闭式和开放式浇注系统的优缺点。
4 . 如何提高横浇道的撇渣效果？
5. 内浇道在铸件浇铸中能够起到哪些重要作用？ 6．确定内浇道位置要注意哪些具体问题？ 湖北汽车工业学院材料工程系
配套措施：
1）浇口杯应足够大； 2）严格控制浇注时间。
湖北汽车工业学院材料工程系 Department of Materials Engineering
计算实例：
1、绘制模板布置简图
各层铸件内浇道的金属压力头： h1=100mm； h2=250mm； h3=350mm。
2、计算型内金属质量 m /kg
阶梯式的优缺点
兼有底注式和顶注式 的优点，充型平稳。 但结构复杂，设计和 计算较难。 用于高度大的中、大 型铸件。阶梯式或缝 隙式用于垂直分型无 箱挤压造型或金属型 铸造
湖北汽车工业学院材料工程系 Department of Materials Engineering
（二）按浇注系统各组元截面积的比例关系分
4、 选用浇口杯 根据铸型的浇注速度，使用4号浇口杯，铁液积存5.5 kg； 5、分别计算或由内浇道计算诺谟图查各层内浇道截面积： （流量系数取 μ=0.5） S1=70mm2 ； S2=45mm； S3=38mm2。 6、分直浇道截面积 ∑S内 =2×（70+45+38）=306mm2, S分直=1.2×S内=306×1.2=367mm2 分直浇道的截面尺寸： 上底宽11mm；下底宽22mm；高22mm 。 实际：S分直=363mm2。 7、 水平横浇道尺寸 S横=1.3×363 mm2=472 mm2。 选上底宽12.5mm；下底宽25mm；高25mm； 实际截面积469mm2。
浇注系统的设计与计算
浇注系统的设计与计算摘要:本文主要讲述了计算机在浇注系统中辅助应用,为铸造工艺设计的科学化、精确化,提供了良好的工具。
关键词:设计原则设计顺序设计方法及计算公式在铸造工艺设计过程中,有许多繁贞的数字计算和大量的查表选择工作,仅凭工艺设计人员的个人经验和手工操作,不但要发费很多时间,而且设计结果往往因人而异,很难保证铸件质量。
60年代以来,特别是进入80年代后,随着电子计算机技术的迅猛发展,计算机辅助设计技术在工业中得到愈来愈广泛的应用,也为铸造工艺设计的科学化、精确化提供了良好的工具,成为铸造技术开发和生产发展的重要内容之一。
浇注系统是在砂型中开设的引导金属液进入型腔和冒口的通道,是铸型充填系统中的一个组成部分,通常由四部分(组元)组成:外浇道(浇口杯、浇口盆)、直浇道、横浇道和内浇道。
如图(1)所示。
设计浇注系统主要是选择浇注系统的结构类型,确定引入位置,计算浇注系统各组元的截面尺寸。
成功的浇注工艺,取决于金属本身的特性、铸型的性质和把金属液引入型腔的浇注系统的结构。
设置浇注系统是铸造技术人员和工人用以控制金属液充型的主要手段。
因此,这是一项重要的技术工作。
1-浇口杯2-直浇道3-横浇道4-内浇道图(1)浇注系统结构示意图一、浇注系统的设计原则所谓浇注系统的设计原则就是确定这些浇注系统的形状、尺寸和浇注条件。
如果浇注系统设计不合理就有可能造成以下铸造缺陷,如气孔、砂眼、渣眼、缩孔、裂纹、浇不足和冷隔等缺陷,因此浇注系统时必须遵守以下原则:(1)液体金属的温度在流动中应不降低太多。
(2)应不卷入空气或铸型与液体金属的界面上发生反应所生成的气体。
(3)应不损坏铸型。
(4)应防止掉砂和熔渣流入型腔。
(5)应防止液体金属过度加热铸型。
(6)应有助于方向性凝固。
(7)应不降低工艺出口率(型腔体积对包括浇注系统在内的整铸型型腔体积之比)。
(8)凝固以后应该容易去除。
二、浇注系统设计顺序不同的铸造方法、工厂、技术人员可能采用不同的浇注系统设计方法。
精选铸造工艺学浇口设计
（1） 横浇道应呈充满状态：内浇道的截面、位置； （2） 流速应尽量低；
（3）横浇道与内浇道的位置关系要正确; a 内浇道距离直浇道应足够远，使渣团能上浮到吸动区上部。 b 有正确的横浇道末端延长段，以容纳初流金属液；吸收液流
动能使金属液平稳；防止液流折返。
27
c 封闭式浇注系统的内浇道应 位于横浇道的下部，且和横 浇道具有同一底面；开放式 浇注系统的内浇道应重叠在 横浇道之上，且搭接面积要 小，但大于内浇道横截面积 。
第7章 浇注系统设计
浇注系统：铸型中液态金属流入型腔的通道。 组成：浇口杯（又称外浇口）、直浇道、横浇道、内浇道等。
1
浇注基本要求： （1）内浇道设置符合铸件凝固原则和补缩方法； （2）在规定的浇注时间内充满型腔； （3）提供必要的充型压头，保证铸件轮廓、棱角清晰； （4）使金属液流动平稳，防止紊流、卷气、金属氧化； （5）具有良好的阻渣能力； （6）金属液进入时速度不可过高，避免飞溅、冲刷； （7）保证金属液面有足够的上升速度，避免夹砂结疤、浇
P = Pα+ρg·h （2）伯努利（E.Bernoulli）方程（能量守衡定律）
在封闭系统中移动的流体由三种不同的能量组成： 位能：用位于距离基准面以上h处的单位体积的流体来表
示（基准面位置任选）。EP=h（m）
压能：作用在单位体积流体上的压力来表示。
EP=p/ρ（m） p 质量压力（kg/m2）
ρ金属密度（kg/m3）
动能：用单位体积的流体以速度v移动时的动量来表示。
EK=v2/2g
定理：在一封闭系统中，单位质量流体所携带的总能量是
不变的，但其位能、压能、动能可以互换。
h1+p1/γ+V12/2g=h2+p2/γ+v22/2g 伯努利方程 （3）托里拆利（Torricelli）定理
第八章 浇注系统设计
Fmin
G 0.0443 H P
用上式计算浇注系统最小截面积时需仔细确定式中各因素的数值。
在计算的铸件确定以后，即已确定。铸件图上一般已标出了铸 件的重量（未标时根据铸件图可估算出铸件重量），再加上浇注系 统和冒口的重量即为G值。
影响µ值的因素很多，难于用数学计算方法确定，一般都按生产 经验和参考实验结果选定。对于航空铝、镁合金铸件所用的扩张式浇 注系统，其µ值可在0.3～0.7之间选取。实际铸造时可根据铸件合金种 类、浇注温度和铸件结构选择。
(1) 应在一定的浇注时间内，保证充满铸型 (2) 应能控制液体金属流入型腔的速度和方向 (3) 应能把混入金属液中的熔渣和气体挡在浇注系统里 (4) 应能控制铸件凝固时的温度分布
(5) 浇注系统结构应力求简单，简化造型，减少清理工作量和 液体金属的消耗。
（1）承接来自浇包的金属液，防止金属液飞溅和溢出，便于浇注；
H
p
P2 H 2C
用上式计算平均静压头有下列三种情况 (1) 采用底注式浇注系统时，因为P＝C(图中(a))，所以有： HP＝H－C/2 (2) 采用顶注式浇注系统时(图中(b))，因为P＝0，所以有： HP＝H (3) 采用中注式浇注系统时(图中(c))，HP可用上面的HM的计 算公式来计算。 HP＝H－C/8
内浇道流量不均匀现象对铸件质量有显著影响： ① 对大型复杂铸件和薄壁铸件易出现浇不足和冷隔缺陷
② 在流量大的内浇道附近会引起局部过热、破坏原来所 预计的铸件凝固次序，使铸件产生氧化、缩松、缩孔
和裂纹等缺陷。பைடு நூலகம்
为了克服内浇道流量不均匀带来的弊病，通常采用如下方法
（1）尽可能将内浇道设置在横浇道的对称位置； （2）将横浇道断面设计成顺着液流方向逐渐缩小形式； （3）采用不同断面内浇道，缩小远离直浇道的内浇道断两积； （4）设置浇口窝等。
消失模铸造浇注系统设计
消失模铸造浇注系统设计浇注系统和浇注是获得高质量铸件的重要工序,浇注系统很关键,要经过反复试验,浇注系统可以用泡沫塑料板材来制造,但浇注系统最好是发泡成型,如果可能与模型成为一体,只有这样才能减少飞边,因为薄而复杂的浇注系统在操作过程中很容易损坏,所以使浇注系统简化很重要;浇注系统和浇注操作的目的是减少浇注时产生紊流的倾向,减轻金属液的氧化,防止产生冷隔、皱皮等缺陷,应用成功的浇口设计有很多类型,如顶注、底注、雨淋式浇注,压边浇口、牛浇口等;金属液的充型速度必频与模型热解的速度相同,浇注速度慢或出现断流的现象,都会引起严重的塌箱,金属液量一定要充分,以保持一定的金属静压头防止金属液前沿与熔融模型之间的空隙处发生他乡;铁或铝和氧的亲和性、铁或铝的吸气性以及模型结构对控制浇注的成功至关重要;浇注时泡沫塑料模型要发生一些列的变化,包括熔融、解聚、热解、聚合物裂解等,模型的热解产物会引起很多铸造缺陷,如铝合金中的气孔、缩松,铸件中的碳缺陷,以及铸钢件中的增碳等;金属液充型过程中,模型在约75℃时开始软化,164℃时溶熔,316℃时开始解聚,在580℃时开始分解,设计浇注系统和浇注过程中,要防止气体、干砂、模型的热解残留物卷入金属液中,减少模型热解残留物取决于浇注系统的设计、浇注速度、模型的几何形状尤其是模型的表面和体积之比、涂料、砂箱的排气、真空的使用、模型的密度及种类等;浇注系统的主要作用是用金属液充填型腔,同时必须不对铸型和金属两者产生部可接受的损坏,浇注系统能够在型内建立温度梯度、提供补给金属,以促进健全的铸件,浇注过程中,浇注系统内的金属流不仅要支撑铸型,还要通过浇注系统排除模型的热解产物,在涂料和干砂的充填、紧实的过程中,浇注系统还可用以支撑和搬运,浇注系统还要有一定的强度,便于操作并使模型某些部位可能加固,防止变形;浇注出铸件后,必须去掉浇注系统;浇注系统应该与铸件部重要的部位相连并且面积应尽量减小,一般情况下,面积越小,可增加浇注系统装配模型数量;消失模铸造工艺中多使用较大的浇口杯防止浇注过程中出现断流,能够快速而稳定地浇注,保持液态金属的静压头,浇口杯多采用合粘结剂的型砂制造;生产铸件时常用过滤网,它有助于防止浇注时直浇道的损坏,金属液的静压头必须超过金属与模型界面的压力,否则就会发生反喷,金属液压头越高,通常导致铸件的质量越好,铝合金铸件中采用中空直浇道和其它组元,有助于铝液的充型;1、消失模铸造浇注位置的确定确定浇注位置应考虑以下原则①尽量立浇、斜浇,避免大平面向上浇注,以保证金属有一定上1速度;②浇注位置应使金属与模型热解速度相同,防止浇注速度慢或出现断流现象,而引起塌箱、对流缺陷;③模型在砂箱中的位置应有利于干砂充填,尽量避免水平面和水平向下的盲孔;重要加工面处在下面或侧面,顶面最好是非加工面;⑤浇注位置还应有利于多层铸件的排列,在涂料和干砂充填紧实怕过程方便支撑和搬运,使模型某些部位可能加固,防止变形;2、消失模铸造浇注方式的确定浇注系统按金属液引入型腔的位置分为顶注、侧注、底注或几种方式综合使用;所有这些方法都能够生产出合格的铸件,顶注时充型所需的时间最短,因此需要浇注速度最快,以防止塌箱;侧注充型速度最慢,而底注介于两者之间,因为铝合金浇注时模型分解的速度很慢,型腔保持充满可避免塌箱,因此多采用顶注,但是这样难以控制金属液流,容易卷入热解残留物; 顶注系统：顶注充型所需时间最短,浇注快有利于防止塌箱；温度降低少,有利于防止浇不足和冷隔缺陷；工艺出品率高,顺序凝固补缩效果好,可以消除我铸铁件碳缺陷,因难控制金属液流,容易使EPS热解残留物卷入,增碳倾向降低;由于铝合金浇注时模型分解速度慢,型腔保持充满,可避免塌箱,一般薄壁件多采用顶注;侧浇注系统：液体金属从模型中间引入,一般在铸件最大投影面积部位引入,可缩短内浇道的距离;生产铸件的采用顶注和侧注,铸件上表面出现碳缺陷的机率低;但卷入铸件内部碳缺陷常常出现;底浇注系统：从底部模型引入金属液,上升平稳,充型速度慢,铸件上表面容易出现碳缺陷,尤其厚大件更为严重;因此应将厚大平面置于垂直方向而非水平方向;底注工艺最有利于金属充型,金属液前沿的分解产物在界面空隙中排出的同时,又能够支撑干砂型壁;一般厚大件应采取底注方式;阶梯式浇注系统：分两层或多层引入金属时采用中空直浇道,大部分金属从最上层内浇道引入金属,多层内浇道作用减弱;阶梯浇道引入容易引起冷隔缺陷;一般在高大铸件时采用;上述浇注方式在一定条件下能生产出合格的铸件;浇道比例和引入位置,采用的浇注系统原则①引入液体金属流,应使充型过程连续不断供应金属不断流,液体金属必须支撑干砂型壁,采用封闭式浇注系统最为有利;即内浇道断面最小;如内浇道：直浇道=1：1. 2-1. 4;②浇注系统的形式与传统工艺不同,不考虑复杂结构形式如常用的离心式、阻流式、牛角式等,尽量减少浇注系统组成,常没有横浇道只有直浇道和内浇道以缩短金属流动的距离;形状简单,方形长方形为主;③直浇道与铸件间距离即内浇道长度应保证充型过程不因温度升高而使模型变形;金属压头,应超过金属EPS界面气体压力,以防呛火;呛火是液体金属从直浇道反喷出来,中空直浇道和底注有利于避免反喷,同样适用于铸铝件;对EPS/EPMkIA共聚树脂模型更为突出,高的直浇道压头高容易导致良好的铸件质量和浇注时的安全;生产铸件时,采用顶注和侧注,铸件表面出现碳缺陷,但是由于卷入模型残留物,铸件的内部常常出现碳缺陷;底注能够减少内部的碳缺陷,但是在铸件的上表面容易出现碳缺陷,尤其是在厚大铸件的上表面,目此多将厚大平面置于垂直的而不是水平的方向;厚度介于3. 2-6. 4mm的铸件一般不会出现什么问题,但是对于壁厚较大的铸件,需要更多的内浇道隐入、更低的模型密度、代用模型材料、采用不同的涂料配方、抽真空浇注或其它的调整,以减少碳缺陷;3、内浇道尺寸大小的设计计算首先确定内浇道最小断面尺寸,再按一定比例确定在直浇道和横浇道;计算方法有2种：经验法：以传统砂型工艺为参考查表或经验公式计算后,适当调整,一般增大15%-20%即可;理论计算方法：如水力学计算公式,以球铁包括灰铁为例G:流经内浇道的液态重量kg铸造重+浇注系统重u：流量系数,可参考传统工艺查表,一般可按阻力偏小来取;如Hp:压头高度,根据模型在砂箱中位置确定;t：关键是浇注时间的选择,快速浇注是EPC工艺最大特点;按下式决定t:k1中小件用公式k1是修正系数,有负压时； K1取<1-般为左右；T=k1计算结果是一个参考值,通过浇注试验调整,有确切把握后可和模型联在一起发泡成型是有利的;4、消失模铸造浇注工艺浇注铝合金铸件时由于模型分解速度不快,浇注速度与铸铁件生产相比要低一些,因此,需要较大的内浇道和直浇道,生产铝合金件时的冷隔和皱皮缺陷是由于铝合金液中卷入了模型的热解残留物以及当今束流相遇是铝液的热量不足以充分熔融这些残留物的综合结果所致;底注工艺最有利于金属液充型,金属液以受控最好的方式在直浇道中下降,然后在铸型型腔内有规律地上,金属液前沿使分解产物在金属液与模型的界面空隙中逸出的同时,又能够支撑干砂型壁;一个浇注系统上能够组装多层模型,在浇注结束前金属液的静压头降低和流动的速度减小的情况下,一定要使每个铸型都充满,模型之间不要靠得太近,否则会使型内气压升高,浇注铸铁和铸钢件时,模型的热解的过程中产生大量高温气体,如果这些气体聚集在相邻两个模型间的区域内,模型会受到损坏,使干砂流入型腔内,产生严重的缺陷;如果把这些高温气体从型内排出,则可以解决这些问题;浇注时也可采用抽真空,抽真空能够排出砂箱内的气体,提高铸件表面的光洁度,阻止干砂流态化,改善薄壁铸件的充型性能,抽真空还能够排出浇注时产生的其它产物,真空系统中收集过多的这类产物会发生批爆炸,所以要求真空系统至少能够承受住1MPa的峰值压力;浇注温度的确定：由于模型气化是吸热反应,需要消耗液体金属的热量,浇注温度应高一些,虽然负压下浇注,充型能力大为提高,但从顺利排除EPS固、液相产物也要求温度高一些,特别是球铁件为减少残碳、皱皮等缺陷,温度偏高些对质量有利;一般推荐EPC工艺浇温比砂型高30-50℃,对铸铁件而言,最后浇注的铸件应高于136 0℃表1推荐的浇注温度范围：表l采用消失模铸造工艺时合金浇注温度负压的范围和时间的确定负压的作用：1 紧实干砂,防止冲砂和崩散、型壁移动尤其球铁更为重要;2 加快排气速度和排气量,降低界面气压,加快金属前沿推进速度提高充型能力,有利于减少铸件表面缺陷;3 提高复印性,铸件轮廓更清晰;4 密封下浇注,改善环境;负压大小范围：1根据合金种类,选定负压范围,见表2;表2 负压范围铸件凝固,形成外壳足以保持铸件时即可停止抽气,一般5min左右根据壁厚定为加快凝固冷却速度也可延长负压作用时间;铸件较小负压可选低些,重量大或一箱多铸可选高一些,顶注可选高一些,壁厚或瞬时发气量大也可选略高一些;浇注过程中,负压会发生变化,开始浇注后负压降低,达到最低值后,又开始回升,最后恢复到初始值,浇注过程负压下降最低点不应低于铸铁件l00-200mmHg,生产上最好控制在200mmHg以上,不允许出现正压状态,可通过阀门调节负压,保持在最低限以上;为避免浇注时喷灯效应,不应采用名冒口,而且直浇道是砂箱表面上唯一敞开处,仔细设计浇注系统,要力争减少型内不同方向的金属液的对流,在金属液流的前沿,常有一些模型热解残留物,在两股金属液对流时在交界面处会卷入这些残留物,因此,铸件截面尺寸的突然变化的部位也有类似的问题,设计浇注系统时,一定要懂得在金属液前沿积累的热解残留物一定要力争排除或减少;浇注操作EPC工艺中浇注时多使用较大的浇口杯防止浇注过程中出现断流而使铸型崩散,达到快速稳定浇注并保持静压头;浇口杯多采用砂型制造,生产铸件还常采用过滤网;它有助于防止浇注道的损坏并起滤渣的作用;消失模铸件在模型后退允许情况下,一般应尽快浇注;采用自动浇注机有利于稳定浇注速度,并能够在浇注时快速调整;而手工浇注不便控制,废品率比自动浇注时的要高一些;几种新的自动浇注方法已得到生产应用;如才用加压方法从铸件底部充型；采用真空技术将金属液吸入铸件中,其前景很好;。
[精彩]第三章 浇注系统的设计与计算
![[精彩]第三章 浇注系统的设计与计算](https://img.taocdn.com/s3/m/2c43a13b10a6f524ccbf85c8.png)
Department of Materials Engineering
计算
1、 奥赞(Osann)公式 —阻流（最小）截面积的计算 。 阻流（最小）组元指浇注系统中最小截 面积的浇道，一般为内浇道，即
m A阻= 2 gHp
H P H0 P
2
2C
湖北汽车工业学院材料工程系 Department of Materials Engineering
轻合金浇注系统中安装过滤网
湖北汽车工业学院材料工程系 Department of Materials Engineering
4、内浇道的设计
1） 内浇道的作用： 控制液态金属充型速度和流动方向、温度分布和凝固顺序。 2） 形状：扁平梯形、月牙形和三角形。 3） 位置的选择： 依据铸件所需凝固方式和流动特性考虑。 同时凝固： 对于壁厚均匀的铸件，拟采用多个内浇道分散引入； 对于不均匀的铸件，则从薄壁处引入。 顺序凝固： 从厚壁处引入金属液。
湖北汽车工业学院材料工程系 Department of Materials Engineering
5、确定内浇道位置的几个具体问题
结构复杂的铸件，壁厚差别大的补缩区域则按顺 序凝固从厚处引入；整个铸件按同时凝固方式采 用多个内浇道充型。 要求各内浇道的流量分布合理。 液流顺壁流入，不冲刷 型壁、型芯和铸型凸出部分。 避开铸件重要部位， 防止晶粒粗大。 造型、清理操作方便， 不阻碍铸件收缩。 湖北汽车工业学院材料工程系
（二）按浇注系统各组元截面积的比例关系分
1、封闭式浇注系统
∑Ａ内< ∑Ａ横<Ａ直
一般为 ∑Ａ内：∑Ａ横：Ａ直＝1：1.1：1.15
特点：
挡渣力强，金属消耗少，易清理；
熔模铸造浇注系统计算
熔模铸造浇注系统计算熔模铸造是一种常用的制造复杂和精密铸件的工艺，其浇注系统的设计和计算对于确保铸件质量和生产效率具有重要意义。
本文将介绍熔模铸造浇注系统的计算方法和步骤，并详细阐述其中的关键要点。
1.浇注系统的设计原则1.1浇注系统应保证熔融金属顺利流入模腔，并避免气体和杂质的混入。
1.2浇注系统应能够提供足够的金属流量和压力，以填充模腔和充实铸件。
1.3浇注系统应使金属液的速度和压力逐渐减小，以避免金属的喷溅和侵蚀模具。
1.4浇注系统设计应考虑模具的结构特点和铸件形状，以获得良好的浇注效果。
2.浇注系统的主要计算参数在进行浇注系统的计算前，需要收集和确定以下参数：2.1铸件的形状和尺寸：包括铸件的几何形状、尺寸、壁厚等。
2.2材料的液态性能：包括铸造合金的熔点、密度、表面张力等。
2.3系统的性能：包括浇注管道和浇注头的直径、长度和形状等。
2.4浇注过程的条件：包括金属液的温度、浇注速度和压力等。
3.浇注系统的计算步骤根据以上参数和原则，进行浇注系统的计算，一般可分为以下几个步骤：3.1确定浇注管道和浇注头的几何参数：根据铸件的形状和尺寸，确定浇注管道和浇注头的直径、长度和形状。
通常，浇注管道和浇注头的直径会逐渐减小，以保证金属液的速度和压力逐渐降低。
3.2计算浇注头的流速和压力：根据材料的液态性能和浇注过程的条件，计算金属液在浇注头中的流速和压力。
这一步需要考虑金属液的粘度、密度以及浇注头的形状、长度等参数。
3.3计算浇注管道和浇注头的阻力：根据浇注管道和浇注头的形状和尺寸，计算流动的阻力。
这一步需要考虑流动的雷诺数、曼宁系数和摩擦因数等参数。
3.4确定浇注时间和浇注压力：根据铸件的尺寸和形状，计算金属液的流速和浇注时间，进而确定浇注压力。
通常，浇注时间应保证金属液充分填充模腔，并保持一定的冲刷效果。
4.浇注系统的优化完成上述计算后，可以进行浇注系统的优化，包括以下几个方面：4.1浇注管道的优化：可以通过改变浇注管道的形状和尺寸，减小阻力和压力损失，提高浇注效率。
浇注系统设计
23:29
38
• C)根据标准冒口形状，从圆柱形冒口中 选择与计算值最接近且大于计算值的冒 口。MR=0.84(6#)符合条件：
MR ≥0.79cm
23:29
39
• d) 冒口直径为：DR=45mm • e)冒口径的横截面积计算如下：
冒口径直径： DN>1/3DR=45/3=15mm 冒口径的面积（为圆形）
34
冒口计算范例
• 为更好的说明冒口计算，此处以球铁的 万向节冒口设计为例。很显然圆柱支柱 是铸件最紧实部分，这部分冷却最慢， 凝固最晚，因此在金属收缩时需要金属 补缩。模板的布置图如下：冒口放置在
圆柱的顶部，以便（1）获得顺序凝固
（2）补缩时借助重 力
23:29
35
如图：
冒口计算范例
35mm
80mm
45
铸造常见的几种缺陷
23:29
1.冷隔 2.砂渣眼 3.掉砂 4.粘板 5.押入
6.错模 7.粘砂 8.气孔 9.缩孔 10.打联
46
分析对铸件缺陷产生原因
1.浇注系统
a)因浇道位置引起的铸件缺陷。 b)因浇道形状引起的铸件缺陷。 c)因浇道面积引起的铸件缺陷。
2.因机器参数设置引起的缺陷
23:29
4. 冒口与铸件如何连接（冒口径） 冒口径的形状设计必须能保证冒口与铸
件间通道始终畅通，金属液以最佳的方式 对铸件进行补缩。
23:29
26
冒口有两种类型的收缩
1.表面缩孔。 2.内部缩松。 改善内部的缩松对策：
a.提高CE值 b.增加砂型强度 c.使用冷铁 d.顺序凝固 e.减少孕育用量 f.铁液净化 g.镁残留量趋进0.035
23:29
消失模浇铸方式的应用及浇注系统设计要点
消失模浇铸方式的应用及浇注系统设计要点以消失模浇铸方式的应用及浇注系统设计要点消失模浇铸是一种常用于金属铸造的工艺，它采用可燃材料制作的模具，在铸造过程中模具会燃烧而消失，从而实现铸件的成型。
消失模浇铸方式具有高精度、高复杂度、高自由度的优点，广泛应用于航空航天、汽车、机械等领域。
一、应用领域1.航空航天领域：消失模浇铸可以制造出复杂形状、高精度的航空发动机叶片、涡轮叶片等关键零部件。
消失模浇铸可以提供更好的气动性能和强度，提高航空发动机的效能。
2.汽车领域：消失模浇铸可以制造出轻量化、高强度的汽车零部件，如曲轴、缸体、缸盖等。
消失模浇铸可以减少零部件的重量和材料的浪费，提高汽车的燃油效率。
3.机械领域：消失模浇铸可以制造出复杂形状、高精度的机械零部件，如齿轮、轴承、连接件等。
消失模浇铸可以提高零部件的精度和强度，提高机械设备的可靠性和使用寿命。
二、浇注系统设计要点1.模具设计：消失模浇铸的模具通常由可燃材料制作，如聚苯乙烯泡沫、蜡等。
模具的设计要考虑到铸件的形状、尺寸和结构，确保模具能够提供良好的浇注性能和成型效果。
2.浇注系统设计：浇注系统包括浇口、浇杯、导流道和冒口等组成。
浇注系统的设计要考虑到金属液体的流动性和冷却性能，确保金属液体能够顺利地填充模腔，并且在凝固过程中能够均匀冷却，避免产生缺陷。
3.冷却系统设计：冷却系统包括水冷却和气冷却两种方式。
冷却系统的设计要考虑到铸件的尺寸和形状，确保铸件能够在凝固过程中均匀冷却，避免产生应力和变形。
4.浇注参数控制：浇注参数包括浇注温度、浇注速度、浇注压力等。
浇注参数的控制要根据具体的铸件材料和形状进行调整，确保金属液体能够顺利地填充模腔，并且在凝固过程中能够均匀冷却，避免产生缺陷。
5.铸造工艺控制：铸造工艺包括预热、浇注、冷却、脱模等过程。
铸造工艺的控制要根据具体的铸件材料和形状进行调整，确保铸件能够在凝固过程中均匀冷却，避免产生应力和变形。
6.质量控制：质量控制包括铸件的尺寸精度、表面质量和力学性能等。
铸造中浇注系统设计
应用:
主要用于构造复杂旳多种黑色金属 铸件和易氧化旳有色金属铸件。
3、中间注入式浇注系统
对内浇道下列旳型腔部分为顶注 式；对内浇道以上旳型腔部分相 当于底注式。故它兼有顶注式和 底注式浇注系统旳优缺陷。因为 内浇道在分型面上开设，故极为 以便，广为应用。合用于高度不 大旳中档壁厚旳铸件。
轻易充斥，可降低薄壁 件浇不到、冷隔方面旳 缺陷
充型后上部温度高于底 部，有利于铸件自下而 上 旳顺序凝固和冒口旳 补缩
冒口尺寸小，节省金属
内浇道附近受热较轻
构造简朴，易于清除
缺陷:
易造成冲砂缺陷金属， 液下落过程中接触空气， 出现飞溅、氧化、 卷入 空气等现象，使充型不 平稳
易产生砂孔、铁豆、气 孔和氧化夹杂物缺陷， 大部分浇注时间，内浇 道工作在非淹没状态，
第四章 浇注系统
浇注系统旳作用：将液态金属引入铸型。
经典浇注系统旳构造 a)封闭式 b)开放式 1-浇口杯，2-直浇道，3-直浇道窝，4-横浇道，5-末端延长段，6-内浇道
对浇注系统旳基本要求
1.所拟定旳内浇道旳位置、方向和个数应符合铸件旳凝固原则或补缩 措施。
2.在要求旳浇注时间内充斥型腔。 3.提供必要旳充型压力头，确保铸件轮廓、棱角清楚。 4.使金属液流动平稳，防止严重紊流。预防卷入、吸收气体和使金属
过分氧化。 5.具有良好旳阻渣能力。 6.金属液进人型腔时线速度不可过高，防止飞溅、冲刷型壁或砂芯。 7.确保型内金属液面有足够旳上升速度，以免形成夹砂结疤、皱皮、
冷隔等缺陷。
第一节、浇注系统各单元旳作用：
1、浇口杯旳作用：①承接来自浇包旳金属液，预防金属液 飞溅和溢出，便于浇注；②减轻液流对型腔旳冲击、分离 渣滓和气泡，阻止其进入型腔；③增长充型压力头。
消失模铸造浇注系统设计
消失模铸造浇注系统设计1.选择浇注位置1）重要的加工平面应朝下或垂直放置；2）模样的大平面应垂直或倾斜放置；3）尽量将气化模截面积F与周长n之比最小的面朝上安放；4）尽量将气化模上具有开口部分（如空穴及凹槽等）朝上安放，便于填砂紧实；5）便于开设浇、冒系统和除渣排气通道；6）利于造型材料的填充，避免形成死角区；7）凝固原则，就是使截面的横截面积自下而上逐渐增大；8）浇注位置还应有利于多层铸件的排列，在涂料和干砂充填紧实的过程方便支撑和搬运，使模样某些部位加固，防止变形；9）模样在砂箱中的位置应有利于干砂充填，尽量避免水平面和水平向下的盲孔。
2.确定模样吃砂量原则：在保证铸型强度能承受住金属液冲刷和压挤力作用的前提下，吃砂量尽可能小。
表1 砂箱底部和侧面吃砂量的经验数据一箱浇注多件时，两气化模样之间的距离也可采用上述数据。
顶注的吃砂量应大些，控制在150～300mm之间。
3.选择浇注系统的形式a)顶注、 b)上注、 c)下1/3处浇注、d)阶梯浇注、 e)底注、 f)下雨淋浇注f）e）d）c）b）a）图1 浇注系统的形式对内在质量要求严格的中小件宜采用顶注，对结构复杂的大而薄的铸件宜采用底注， 下1/3处侧注及阶梯浇注系统是适用性最广、应用最多的浇注方式。
选用浇注系统时的依据： 1） 各种形式浇注系统的优缺点2） 合金本身的铸造工艺特性如流动性、易氧化性及收缩性等 3） 铸件的大小和壁厚4. 确定一箱多铸的铸件数量及模组的布置形式5. 内浇道设计（确定内浇口的截面总面积、位置和数量、内浇道的形状和尺寸）1） 内浇口截面总面积（1） 经验法 按传统砂型铸造内浇口设计，然后适当调整，一般增大15%~20%。
（2） 公式计算∑=PH t GF 31.0μ内式中：G —流经内浇道的液态金属重量（kg ）（包括铸件重和浇注系统重量）； μ—流量系数（可参考传统工艺查表）一般取0.3～0.4之间； P H —压头高度，根据模样在砂箱中位置确定；t —浇注时间，消失模采用快速浇注的方法，可按下式计算：对于中小型铸铁件：()G G K t t+=3对大型铸铁件：3G K t t =， t K 是修正值，一般取0.85左右。
铸造工艺学浇注系统设计
铸造工艺学浇注系统设计一、引言铸造是制造业中非常重要的一种工艺。
在铸造的过程中，浇注系统设计是一个至关重要的环节。
浇注系统设计的好坏直接影响到铸件的质量和成本。
因此，本文将探讨铸造工艺学浇注系统设计的相关内容。
二、浇注系统的基本组成浇注系统是将熔化的金属倒入铸型中的设备。
一个完整的浇注系统通常由浇口、流道、浇道和进气系统组成。
下面将分别对这些组成部分进行介绍。
1. 浇口浇口是铸件与浇杆相连的部分。
浇口的设计要考虑到金属的流动性和气体的排出。
一般来说，浇口的形状应当为圆形或方形，尽量避免使用锥形或不规则形状的浇口。
2. 流道流道是将熔化金属从浇口引导到铸型中的管道。
流道的设计要保证金属可以顺利地流动，不产生气体团聚和金属氧化。
流道的截面积要逐渐增大，以确保金属流动的顺畅。
3. 浇道浇道是将熔化金属从炉中引导到浇口的管道。
浇道的设计要考虑金属流速和温度的均匀性。
一般来说，浇道的截面积要比流道大，以减少金属的回流和氧化。
4. 进气系统进气系统是将熔化金属中的气体排出的装置。
进气系统的设计要考虑金属的温度和粘度，保证气体可以顺利地排出，避免气泡和气孔的产生。
三、浇注系统设计要点1. 浇口位置浇口的位置要尽量选在铸件最厚部位的上方，保证金属可以顺利地充填整个铸型，并避免气体团聚。
此外，浇口的位置也要尽量避免对铸件表面造成损伤。
2. 流道和浇道设计流道和浇道的设计要满足金属流动的需要，保证金属可以顺利地流动并充填整个铸型。
流道和浇道的截面积要合理选择，使金属流速均匀，避免金属氧化和渣夹杂。
3. 进气系统设计进气系统的设计要保证气体可以顺利地排出，避免气泡和气孔的产生。
进气系统的位置要选择在最容易产生气孔的位置，如铸件表面和浇注系统连接处。
四、浇注系统设计实例分析以某种铸造工艺为例，介绍浇注系统设计的具体步骤和方法。
通过实例分析，展示浇口、流道、浇道和进气系统的设计原理和关键点。
五、结论本文从浇注系统的基本组成、设计要点以及实例分析等方面，探讨了铸造工艺学浇注系统设计的相关内容。
铸造工艺学第3章 浇注系统设计
适用于各类灰铸铁件及球铁件。
封
A杯>A直<A横<A内
阻流截面设在直浇道下端，或在横浇道中， 或在集渣包出口处，或在内浇道之前设置
闭 A杯>A直>A集渣包出 的阻流挡渣装置处。
开口
阻流截面之前封闭，其后开放，故既有利 于挡渣，又使充型平稳，兼有封闭式与开
放 A直>A阻<A横后<A 放式的优点。
式内
适用于各类铸铁件，在中小件上应用较多， 特别是在一箱多件时应用广泛。目前铸造
金属液进入横浇道后，起初以较大的速度沿着它 的长度方向往前流动，直到横浇道的末端处，并 冲击该处的型壁，使液流的动能变为位能，在横 浇道末端处附近的金属液面就升高，形成金属浪 并开始返回移动，直到退回的金属浪与从直浇道 流出的液流相遇后，横浇道中的液面将同时上升 到充满为止。
3.1.4 液态金属在横浇道中的流动情况
横浇道起挡 渣作用应 具备的条 件
横浇道必须呈充满状态
液流的流动速度宜低于渣 粒的悬浮速度 液流的紊流搅拌作用要尽 量小
应使夹杂物有足够的时间上浮到金属 液顶面，横浇道的顶面应高出内浇道 吸动区一定距离，末端应加长；
内浇道和横浇道应有正确 的相对位置。
3.1.4 液态金属在横浇道中的流动情况
提向横浇道挡渣能力的主 要途径是改变横浇道的结 构以增加流程中的阻力， 减慢金属液的流速，减少 紊流搅拌作用。常见的方 法有以下几种： 1） 缓流式浇注系统
图3-14 上台面铸件的倾斜浇注
3.3.2 浇注系统的计算
（二）阻流组元（或内浇道）截面积的计算及各组元 之间的比例关系的确定 阻流组元截面（简称阻流截面)的大小实际上反映了浇 注时间的长短。在一定的压头下阻流截面大，浇注时 间就短，所以阻流截面的大小对铸件质量的影响与浇 注时间长短的影响基本一致。生产中有各种确定阻流 截面尺寸的方法和实用的图、表，大多都是以水力学 原理为基础的，此处着重介绍水力学计算法。
第三章 浇注系统设计
m Nnq
m —— 浇注金属质量(kg)；N —— 同时浇注的浇包数； n —— 单个浇包的包孔数。
四、铸造非铁合金的浇注系统
特点：密度小、熔点低、热容量小而热导率大，且极 易氧化和液态吸气性强。 常见铸造缺陷：非金属夹杂、浇不到、冷隔、气孔、 缩孔、缩松及裂纹、变形等。
设计非铁合金浇注系统应注意： 非铁合金降温快，应快浇。 1)浇注温度不高，对 型砂的热作用较轻。
二、计算举例（浇注系统设计方法和步骤） 图3-19为灰铸铁件的垂直分型浇注系统的结构形 式，即模板布置简图。
1．绘制模板布置简图 模板布置来自于工艺设计方案和参照造型机标准模 板尺寸及合理吃砂量(图中A、B、C三个尺寸)等。据此 确定出各层铸件内浇道的金属压力头为： h1 =100mm； h2 =250mm； h3 =350mm。 2．计算型内金属质量m 每个铸件质量 2kg，共布置12件。铸件工艺出品率 （灰铁件）按70％估计，则型内金属质量（即铁液质量 数）为2×12 kg / 0.7 = 34.3 kg。
3．确定浇注时间和浇注速度q 造型机产率为300箱／h，节拍12s／型。据表3-8查出 浇注时间为8s。约用2s充满浇注系统，则充填单个型腔的 净浇注时间为6s。每个型腔的浇注速度应为2kg/6s≈0.33 kg/s。
4．选用浇口杯 根据铸型的浇注速度，参照表3-7，可查出浇口杯 尺寸。 如用手工浇注，使用4号浇口杯，铁液积存5.5kg； 如用自动浇注，使用2号浇口杯，铁液积存4kg。
A直： A横： A内＝1：2：4
第二节
浇注系统组元中金属液的流动特性及组元设计
一、浇口杯(盆)
1．漏斗形浇口杯
特点：漏斗形浇口杯结构简 单，制作方便，其本身消耗 金属液少。 适用：小型铸件，在机器造 型中广泛使用。 杯底安放滤孔芯，可挡 渣并对金属液起缓冲作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直浇道窝
作用： 1、缓冲作用 2、缩短直- 横拐弯处的高度紊乱区 3、改善内浇道的流量分布 4、减小直- 横拐弯处的局部阻力系数和水头损失 5、浮出金属液中的气泡
3、横浇道的功用
①向内浇道分配洁净的金属液 ②储留最初浇入的含气量和渣污的低温 金属液并阻留渣滓 ③使金属液流平稳和减少产生氧化夹渣 物
优点 封闭式浇注系统有较好的阻渣能力，可防止金属液卷入气 体，消耗金属少，清理方便 缺点 进入型腔的金属液流速度高，易产生喷溅和冲砂，使金属 氧化，使型内金属液发生扰动、涡流和不平静
用于不易氧化的金属铸件。
2、开放式浇注系统：
∑S内≥∑S横≥ S直；例如1.5 : 1.2 : 1 或半开放式： ∑S内≥ S直≥∑ S横
应用:
主要用于结构复杂的各种黑色金属 铸件和易氧化的有色金属铸件。
3、中间注入式浇注系统
对内浇道以下的型腔部分为顶注 式；对内浇道以上的型腔部分相 当于底注式。故它兼有顶注式和 底注式浇注系统的优缺点。由于 内浇道在分型面上开设，故极为 方便，广为应用。适用于高度不 大的中等壁厚的铸件。
4、阶梯式浇注系统
阶梯式浇注系统适用于高度大 的中、大型铸件。具有垂直分 型面的中大件可优先采用
二、按浇铸系统各基本组元截面积比例分类
1、封闭式浇注系统：
阻流－在一个浇注系统中截面积最小的浇道 ∑S内≤∑ S横≤ S直，例如1: 1.2 : 1.5 或半封闭式：S内≤ S直≤ S横
封闭式浇注系统可理解为正常浇注条件下， 所有组元能被金属液充满的浇注系统，也 称为充满式浇注系统。
横浇道应成充满流态，即满足充满的条
Hale Waihona Puke ③ 内浇道的位置关系要正确
4、内浇道的功用
控制充型速度和方向，分配金属， 调节铸件各部位的温度和凝固顺序， 浇注系统的金属液通过内浇道对铸件 有一定补缩作用。设计内浇道时还应 避免流入型腔时的喷射现象和飞溅， 使充型平稳。
第二节、浇注系统的基本类型及选择 一、按浇注系统 的引入位置分类
第一节、浇注系统各单元的作用：
1、浇口杯的作用：①承接来自浇包的金属液，防止金属液 飞溅和溢出，便于浇注；②减轻液流对型腔的冲击、分离 渣滓和气泡，阻止其进入型腔；③增加充型压力头。
2、直浇道的功用： ①从浇口杯引导金属向下，进入横浇道、 内浇道或直接导入型腔。 ②提供足够的压力头，使金属液在重力作 用下能克服各种流动阻力，在规定时间内充 满型腔。
横浇道的阻渣原理
横浇道内，在内浇道入口周围存在一个区域，被称为内浇道 的吸动区，只要金属进入该区就会自动流入内浇道。显然， 进入该区的渣团也将会流入型腔。
横浇道发挥阻渣作用应具备的条件 ① 件 ② 流速应尽可能低
a)内浇道距直浇道应足够远，使渣固有条件浮起到超过内浇道 的吸动区。 b)有正确的横浇道末端延长段 c)封闭式浇注系统的内浇道应位于横浇道的下部，且和横浇道 具有同一底面。 d）封闭式浇注系统的横浇道应高而窄，一般取高度为宽度之2 倍。内浇道宜扁而薄，以降低其吸动区。 e)内浇道应远离横浇道的弯道；应尽量使用直的横浇道；内浇 道同横浇的连接，呈锐角时初期进渣较多；呈钝角时增加紊流 程度。
第四章 浇注系统
浇注系统的作用：将液态金属引入铸型。
典型浇注系统的结构
a)封闭式
b)开放式
1-浇口杯，2-直浇道，3-直浇道窝，4-横浇道，5-末端延长段，6-内浇道
对浇注系统的基本要求
1.所确定的内浇道的位置、方向和个数应符合铸件的凝固原则或补缩 方法。 2.在规定的浇注时间内充满型腔。 3.提供必要的充型压力头，保证铸件轮廓、棱角清晰。 4.使金属液流动平稳，避免严重紊流。防止卷入、吸收气体和使金属 过度氧化。 5.具有良好的阻渣能力。 6.金属液进人型腔时线速度不可过高，避免飞溅、冲刷型壁或砂芯。 7.保证型内金属液面有足够的上升速度，以免形成夹砂结疤、皱皮、 冷隔等缺陷。
在正常浇注条件下，金属液不能充满所有组元的浇注系统，又 称为非充满式浇注系统。 主要优点 进入型腔时金属液流 速度小，充型平稳，冲 刷力小，金属氧化轻。 主要缺点 阻渣效果稍差，内浇 道较大，金属消耗略多
适用于易氧化的有色金属铸 件(如轻合金铸件)、球铁件 等、漏包浇注的铸钢件也宜 采用开放式浇注系统，但直 浇道不能成充满态，以防钢 水外溢，造成事故。
1、顶注式浇注 系统
顶注式浇注系统
优点:
容易充满，可减少薄壁 件浇不到、冷隔方面的 缺陷 充型后上部温度高于底 部，有利于铸件自下而 上 的顺序凝固和冒口的 补缩 冒口尺寸小，节约金属 内浇道附近受热较轻 结构简单，易于清除
缺点:
易造成冲砂缺陷金属， 液下落过程中接触空气， 出现飞溅、氧化、 卷入 空气等现象，使充型不 平稳 易产生砂孔、铁豆、气 孔和氧化夹杂物缺陷， 大部分浇注时间，内浇 道工作在非淹没状态， 横浇道阻渣条件相对较 差
2、底注式浇注系统 ---内浇道设在铸件底部
底注式浇注系统的优点：
内浇道基本在淹没状态下工作，充型平稳。 可避免金属液发生飞溅、氧化。 无论浇口比是多大，横浇道基本工作在充满状态下，有利于阻渣。 型腔内的气体容易排出。 缺点： 充型后金属的温度分布不利于顺序凝固和冒口补缩； 内浇道附近容易过热，导致缩孔、缩松和晶粒粗大等缺陷； 金属液面在上升中容易结皮，难于保证高大的薄壁铸件充满，易形成浇 不到、冷隔等缺陷。 金属消耗大；
