柴油机房建设标准

第八章柴油发电机房建设标准

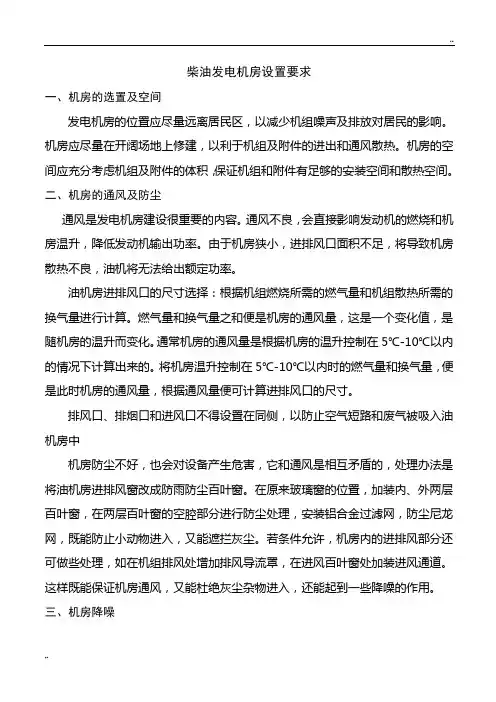

柴油发电机房平面布局及规划要点

（一）柴油发电机房的设计要点

1、柴油发电机房的确定：考虑到柴油发电机组的进风、排风、排烟等情况，一般把发电机房设在地下室的地下一层，不宜设在地下二层及以下。这时在设计中要注意处理好通风、防潮、机组的排烟、消音和减振。机房选址时应注意以下几点：

（1）不应设在四周无外墙的房间，为热风管道和排烟管道伸出室外创造有利条件；

（2）尽量避开建筑物的主入口、正立面等部位，以免排烟、排风对其造成影响；

（3）注意噪音对环境的影响；

（4）宜靠近建筑物的变电室，这样便于接线，减少电能损耗，也便于运行管理；

（5）不应设在厕所、浴室或其他经常积水场所的正下方和贴邻。

（6）燃油的存放：在机房内或贮油间要有供8小时连续运行的日用油箱, 但油量超过100L时，宜放置在与机房有防火隔墙的专用贮油间。

2、机房设备的布置规划：

（1）机房设备布置应根据机组容量大小和台数而定，应力求紧凑、经济合理、保证安全及便于维护。

（2）当发电机房只设一台机组时，如果机组容量在500kW及以下, 则一般

不设控制室，这时配电屏、控制屏宜布置在发电机端或发电机侧，其操作

检修通道的要求为屏前距发电机端不应小于2m屏前距发电机侧不应小于

1.5m。

（3）对于单机容量在500kW及以上的多台机组，考虑到运行维护、

管理和集中控制的方便，宜设控制室。一般将发电机控制屏、机组操作台、

动力控制（屏）台及照明配电箱等放在控制室。控制室的布置与低压配电室的布

置的技术要求相同。

（4）在机房内，机组宜横向布置（垂直布置），这样，机组的中心线与机房的中轴线垂直，操作管理方便，管线短，布置紧凑。当机房与控制及配电室毗邻布置时，发电机出线端宜布置在靠近控制及配电室一侧。

二、柴油发电机房建设标准

（一）机房机电设计标准：

1、配电导线选择与敷设：柴油发电机房宜按潮湿环境选择电力电缆或绝缘电线；发电机至配电屏的引出线宜采用铜芯电缆或封闭式母线；强电控制测量线路、励磁线路应选择铜芯控制电缆或铜芯电线；控制线路、励磁线路和电力配线宜穿钢管埋地敷设或沿电缆沟敷设，励磁线路与主干线采用钢管配电时可穿于同一管中。柴油发电机房固定照明须接应急电源。

2、机房接地：柴油发电机房一般应用三种接地：

（1）工作接地：发电机中性点接地；

（2）保护接地：电气设备正常不带电的金属外壳接地；

（3）防静电接地：燃油系统的设备及管道接地。

各种接地可与其建筑的其他接地共用接地装置，即采用联合接地方式。

（二）机房的土建条件：

1机房的高、长、宽尺寸必须满足机组的要求。对于小型机组，若油箱、电控箱与

机组属于同一整体，机组的中心线与机房的中轴线重合，则机组与墙之间要留有

1.5m左右的巡视检修通道，散热器应尽量靠近热风出口百叶窗。这样可计算出机房的长、宽、高所需尺寸。

2、要留有设备进出门及值班人员进出门，设备进出门要保证机组能推进推出的小门；如因条件限制，设备进出的大门也可开人员进出，在针对柴油机散热器的地方要留热风排出百叶窗。如果不采用整体风冷机组，要留有冷却水管道过楼板的预留孔。

3、根据机组的高度及排烟方向，要在墙上预埋排烟管通道套管；

4、根据机组重量，土建要做相应的基础，并根据机组底盘的尺寸，还要做相应的机座，预留埋地角螺丝的孔洞；

5、要根据进出线及电控箱位置，设置电缆沟或预埋管；

（三）柴油机房暖通设计标准：

1、柴油发电机房的进出风不应设在同一墙面上，以免形成气流短路，影响散热效果。但确有困难时，应出风口在上部，进风口在下部，且两者相距应在2m以上。

2、出风口面积不应小于柴油机散热器面积的1.5倍；进风口面积不应小于柴油机散热器面积的1.8倍。在寒冷地区应注意进风口、排风口平时对机房温度的影响，以免机房温度过低影响机组的起动。风口与室外的连接处可设风门，平时处于关闭状态，机组运行时能自动开启。

3、设计柴油机房时，要注意集水坑排水泵设计要与楼宇自控连接，达到自动和手动控制功能。，

（四）柴油发电机房装饰设计标准：

1、地面处理采用防静电地坪漆处理或铺装防滑地砖处理。设备安装处做好地基处理。

2、墙面需做防火隔音处理。

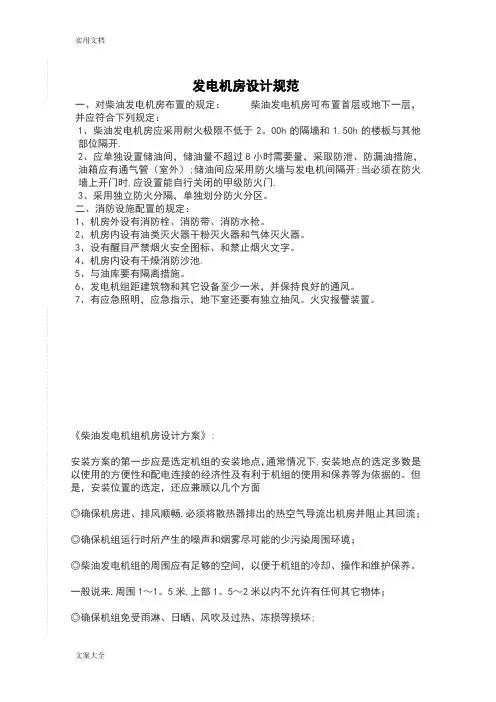

（五）柴油发电机房消防设计标准：

（六）柴油发电机组的选择

1设置原则符合下列条件之一，可选用柴油发电机作为备用电源：

（1）保证一级负荷中特别重要的负荷用电。

（2）一级负荷从电力系统中取得第二电源困难或技术经济不合理时。

2柴油发电机负荷计算

（1）消防负荷

平时备用火灾时才启用的专用消防设备计算负荷（叩）。如一般按最不利的一个防火分区发生火灾时考虑需开启的消防水泵、排烟风机、正压风机、电动防火卷帘、电动防火门、消防新风机等。同层有几个防火分区时，若某一个防火分区着火，所开启的防排烟最大负荷为本着火分区及相邻的两个防火分区的防排烟设备。

火灾或停市电时，必须由发电机供电的计算负荷（Pj2）。如应急照

明（包括备用照明、疏散照明、安全照明）、消防电梯、消防控制室、通信机房、安防监控机房、大中型计算机房等重要设备用电，特别重要负荷，一级负荷中的部分或全部负荷。

（2）保证负荷

停市电非火灾时，宜由发电机供电的重要计算负荷（Pj3 ）。如部分或全部客梯、生活水泵、厨房动力、餐厅1/4--1/3 照明、酒店锅炉房、酒店客房部分照

明等。

3柴油发电机容量的选择

发电机组的额定功率(PH应大于或等于1.1倍的计算功率(Pj):

PH > 1.1Pj。

(1)当Pj1 > Pj3 时，应选PH > 1.1 (Pj1+Pj2 )。为充分利

用发电机，应把重要负荷接到发电机母线上。

(2)当Pj3 > Pj1 时，应选PH > 1.1 (Pj2+Pj3 )。这样既能
