数据中心机房建设规范共34页

附：机房设施图例
图例：
新隔墙(用彩钢板)
封堵门/窗
单相三孔插座 安装高度地板上300mm
应急灯 安装高度地板上1800mm
单联开关 安装高度地板上1400mm 照明灯具 吸顶/贴墙安装
拆除物体 墙洞 承重横梁 地线排 照明、插座、电源线PVC管
5 数据中心机房子系统
防雷 监控
照明
源自文库
主设备
空调
布线
接地
设备布放的一般原则
• 承重安全：电池组一般需要布放在横梁上方，要是没 有横梁就要选择容量小的电池组合地板承重能力大的 房间作为机房；
• 维护方便：要充分考虑设备的安装、维护、运输等因 素；
• 布局美观：设备列要求安装整齐，以方便动力环境监 控系统发挥作用；
• 走线方便：设备布局要考虑走线的方便与路由最短；
物理、化学、生物法
水生植物
微生物
2 术语和定义
GB50174-2019确定的以 及下列术语和定义适用于 本标准。
1、数据中心 2、总部级数据中心机房 3、区域级数据中心机房 4、企事业单位级数据中心机房 5、A级数据中心机房 6、B级数据中心机房 7、C级数据中心机房
GB50174-2019

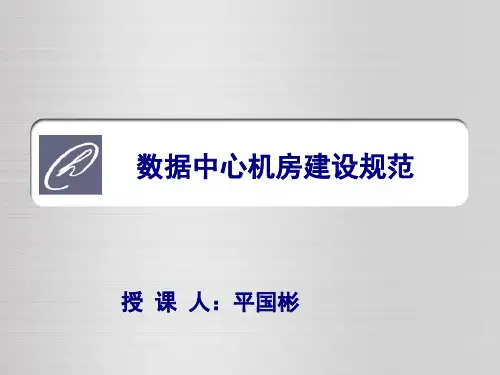

数据中心机房建设规范
培训单位：信息管理站 授 课 人：平国彬
内容
范围 术语和定义 数据中心机房分级 机房位置及设备布置 数据中心机房子系统 讨论与总结
1 数据中心机房建设规范的范围 数据中心机房建设规范标准给出了数据中心机房的建设要求，包
括数据中心机房分级与性能要求，机房位置选择及设备布置，环境要 求，建筑与结构、空气调节、电气技术，电磁屏蔽、机房布线、机房 监控与安全防范，给水排水、消防的技术要求。
序造成重大影响。
c. 总部级数据中心机房宜建设成A级。
3 数据中心机房分级—内容
• B 级数据中心机房
符合下列情况之一的数据中心机房应为B级： a. 信息系统运行中断将造成中国石油较大的经
济损失 b. 信息系统运行中断将对中国石油业务、公共
秩序造成较大影响。
区域级数据中心机房、区域网络中心机房和企事 业单位级数据中心机房宜建设成B级。
3 数据中心机房分级—内容
• C 级数据中心机房
不属于A级或B级的数据中心机房应为C级。
3 数据中心机房分级—内容
4 机房位置及设备布置
4.1 、机房选址原则
根据GB50174-2019《电子信息系统机房设计规范》要求，
机房位置选择应符合以下要求：
远离水灾和火灾隐患区域；
远离强振源和强噪声源； 远离产生粉尘、油烟、有害气体以及生产或贮存具有 腐蚀性、易燃、易爆物品的工厂、仓库、堆场等； 避开强电磁场干扰。 多层或高层建筑物内的主机房不应选在建筑物的地下 底层。 水源充足，电力比较稳定可靠，交通通信方便，自然 环境清洁；
2 术语和定义
C 级数据中心机房 class C data center room 按基本需求配置，在场地设施正常运行情况下， 应保证信息系统运行不中断。
3 数据中心机房分级
分级要求
根据信息系统使用性质、管理要求及由于场地设
备故障导致运行中断对生产、经营和公共秩序造成 的损失或影响程度，将数据中心机房划分为A、B、C 三级。
机房电力供给、交通、通信、自然坏境要求及场所选 择，按GB 50174-2019中4.1.1和4.1.2的规定。
4.2 机房组成
机房功能区组成及其使用面积计算，按照 GB 50174-2019中的4.2的规定。
4.3 设备布置
机房布置的整体要求，按GB 50174-2019中4.2的规定。
机房环境除必须满足计 算机设备对温度、湿度 和空气洁净度，供电电 源的质量（电压、频率 和稳定性等），接地地 线，电磁场和振动等项 的技术要求外，还必须 满足在机房中工作的人 员对照明度、空气的新 鲜度和流动速度、噪声 的要求。
2 术语和定义
A 级数据中心机房 class A data center room 按容错系统配置，在系统运行期间，其场地设施 不应因为操作失误，设备故障，外电源中断，维 护和检修而导致信息系统运行中断。
B 级数据中心机房 class B data center room 按冗余要求配置，在系统运行期间，其场地在冗余 能力范围内，不应因设备故障而导致信息系统运行 中断。
2 术语和定义
数据中心 data center 容纳机房及其支持区域的一个建筑物或一个建筑 物的一部分。
总部级数据中心机房 headquarters-level data center room 由总部统一规划建设，主要承载总部统一建设， 集中部署的信息系统和灾难恢复信息系统的机房
2 术语和定义
5.2 接地系统
机房接地形式为机房专用直流逻辑 地，设一组新的接地极，接地电阻小 于1Ω；
机房配电系统的交流工作地、安全 保护地采用建筑物本体综合接地（其 电阻小于4Ω）
5.3 防雷系统
大楼沿低压线路进户的传导直击雷 是不大可能的。中心机房内设备主要 需要进行直接雷击引起的电阻耦合方 式（地电位反击）的防护、以及附近 高层建筑落雷时造成的电感性、电容 性耦合干扰的防护。
5.1 照明系统
机房照明及应急照明系统
主机房按《电子计算机机房设计规范》（ GB50174-93）要求，照度为400Lx;
电源室及其它辅助功能间照度不小于300Lx； 在机房各处安装了疏散指示灯、安全出口标志
灯，照度大于1Lx； 机房内、走廊、楼梯口装有应急备用照明灯，
照度不小于30Lx.
区域级数据中心机房 regional data center room 由总部统一规划建设，主要承载本区域各企事业 单位和分支机构接入中国石油骨干网络，承载总 部统一建设、分布部署的信息系统的机房。
企事业单位级数据中心机房 local data center room 由各企事业单位自行建设，承载本单位内部信息 系统运行和网络接入的机房。
在异地建立的备份机房，设计时应与主机房等级 相同。
同一个机房内的不同部分可根据实际情况，按照 不同的标准进行设计。
3、数据中心机房分级—内容
• A 级数据中心机房
符合下列情况之一的数据中心机房应为A级： a. 信息系统运行中断将造成中国石油重大的经济
损失 b. 信息系统运行中断将对中国石油业务、公共秩
