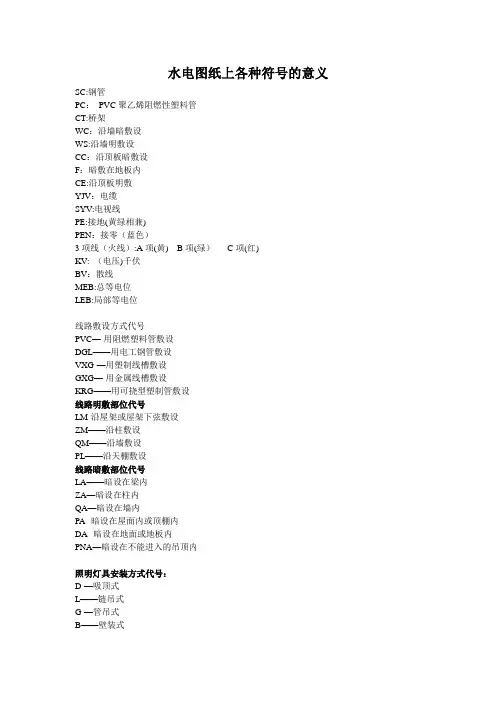

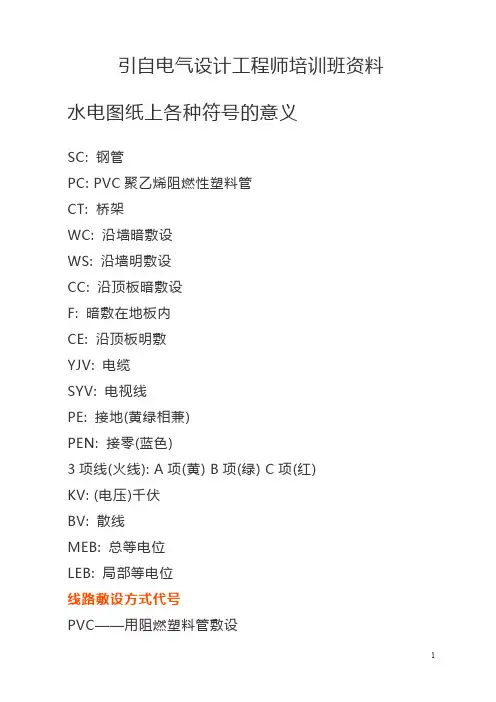

水电图纸上各种符号的意义

水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁ZA—暗设在柱QA—暗设在墙PA——暗设在屋面或顶棚DA——暗设在地面或地板PNA—暗设在不能进入的吊顶照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是径ACC是表示：暗敷设在不能进人的吊顶BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座部有此符号标识。

颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。

转换开关型号：转换开关 LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.电流互感器型号：电流互感器 LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。

R--熔断器;C--插入式;1--设计序号;10A--额定电流常见电线电缆的规格型号BV、BVR：聚氯乙烯绝缘电缆BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV：软铜导体无护套电缆AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。

还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。

BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。

常常简称护套线，单芯的是圆的，双芯的就是扁的。

常常用于明装电线。

BVR表示聚氯乙烯绝缘，铜芯（软）布电线。

常常简称软线。

由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

附：电线电缆命名电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表 0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从到外的原则：导体-->绝缘-->护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(太长了！)“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——外护套材料(外护套材料均一样，省写护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。

电线与电缆的区分其实，“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

型号电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:护层][5:结构特征][6:外护层或派生]-[7:使用特征] 1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。

裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。

第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。

有时为了突出该项，把此项写到最前面。

如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。

电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、（已不常用）紧定式镀锌薄壁电线管：JDG20、（已不常用）二、一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶敷设BC：暗敷设在梁CLC：暗敷设在柱WC：暗敷设在墙CC：暗敷设在顶棚ACC：暗敷设在不能进入的顶棚FC：暗敷设在地面SCE：吊顶敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁CLC-暗敷在柱WC-暗敷在墙CE-沿天棚顶敷设CC-暗敷在天棚顶SCE-吊顶敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁：BC沿或跨柱敷设：AC暗敷设在柱：CLC沿墙面敷设：WS暗敷设在墙：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板：CC吊顶敷设：SCE地板或地面下敷设：FC。
