李廉锟《结构力学》笔记和课后习题(含考研真题)详解(1-4章)【圣才出品】
李廉锟《结构力学》(上册)笔记和课后习题(含考研真题)详解(力 法)【圣才出品】
第7章力法7.1 复习笔记【知识框架】【重点难点归纳】一、超静定结构 超静定结构的定义 多余联系的描述超静定结构的概述 超静定结构类型：超静定梁、超静定桁架、超静定刚架等 求解超静定问题应考虑的条件：平衡条件、几何条件、物理条件 基本方法：力法（柔度法）、位移法（刚度法） 计算方法 其他演变方法：力矩分配法、混合法、矩阵位移法等 超静定次数的确定 超静定次数的定义力法的定义 确定方法力法的基本结构力法的基本概念 相关概念 力法的基本体系力法的基本方程力法的典型方程确定力法的基本体系建立力法典型方程力法的计算步骤 计算方程中的系数和自由项力法的求解步骤 解算典型方程求出多余未知力 力法的相关结论 由平衡条件或叠加法求得最后内力 对称结构的条件对称的类型：正对称、反对称对称性的利用 对称的特点未知力分组及荷载分组取一半结构计算：奇数跨对称刚架、偶数跨对称刚架 理论基础超静定结构的位移计算 方法步骤平衡条件的校核最后内力图的校核 位移条件的校核温度变化对超静定结构的影响温度变化时超静定结构的计算 温度变化时超静定结构内力分析支座位移对超静定结构的影响支座位移时超静定结构的计算 支座位移对超静定结构的影响拱轴线方程及截面变化规律弹性中心法计算无铰拱 无铰拱的力法计算的相关步骤及弹性中心法 无铰拱的一些结论两铰拱的相关概念和力法求解步骤两铰拱及系杆拱 系杆拱的相关概念和力法求解步骤系杆拱的其他情况及桁架拱的简单介绍外界变化的影响超静定的结构特性 内力的确定多余联系的影响 力法1．定义单靠平衡条件还不能确定全部反力和内力的结构，称为超静定结构，如图7-1-1（a）、7-1-2（b）所示。
图7-1-1图7-1-22．多余联系（1）定义在超静定结构（几何不变）中，对保持结构的几何不变性没有必要的联系称为多余联系。
（2）多余未知力多余联系中产生的力称为多余未知力，又称赘余力或冗力，如图7-1-1（b）、7-1-2（b）所示。
李廉锟《结构力学》笔记和课后习题(含考研真题)详解-第3章 静定梁与静定刚架【圣才出品】
第3章 静定梁与静定刚架
3.1 复习笔记【知识框架】
【重点难点归纳】
一、单跨静定梁 ★★★★
1．内力
表3-1-1 内力的基本概念
图3-1-1
图3-1-22．内力与外力间的微分关系及积分关系（1）由平衡条件导出的微分关系式
计算简图如图3-1-3所示，微分关系式为
（Ⅰ）
d d d d d d s
s N
F q x
x M F
x F p x
x ⎧=⎪⎪⎪=
⎨⎪⎪=-⎪⎩-（）（）
图3-1-3
（2）荷载与内力之间的积分关系
如图3-1-4
所示，结合式（Ⅰ）可得梁的内力积分公式，积分公式及其几何意义见表3-1-2。
图3-1-4
表3-1-2 内力的积分公式及几何意义
3．叠加法作弯矩图
表3-1-3 常用叠加法及其作图步骤
图3-1-5
图3-1-6
二、多跨静定梁 ★★★★
多跨静定梁是由构造单元（如简支梁、悬臂梁）多次搭接而成的几何不变体系，其计算简图见图3-1-7，几何构造、计算原则、传力关系见表3-1-4。
李廉锟《结构力学》(第5版)(上册)笔记和课后习题(含考研真题)详解 第4章~第6章【圣才出品】
圣才电子书 十万种考研考证电子书、题库视频学习平台
图 4-1-1 （2）按铰趾位置 ①平拱 平拱是指两拱趾在同一水平线上的拱。 ②斜拱 斜拱是指不在同一水平线上的拱。 3．拱的特点 （1）优点 ①与梁相比，拱在竖向荷载作用下会产生水平反力。推力的存在与否是区别拱与梁的主 要标志。 ②由于推力的存在，拱的弯矩常比跨度、荷载相同的梁的弯矩小得多，使得拱截面上的 应力分布较为均匀。 ③主要承受压力，可利用抗拉性能较差而抗压较强的材料如砖、石、混凝土等来建造， 更能发挥材料的作用。 （2）缺点 拱支座要承受水平推力，因而要求比梁具有更坚固的地基或支承结构（墙、柱、墩、台 等）。 4．拱式结构 拱式结构是指在竖向荷载作用下会产生水平反力的结构，也称为推力结构。如三铰刚架、
b．当荷载及拱的跨度 l 不变时，推力 FH 将与拱高 f 成反比。
第一，f 愈大即拱愈陡时 FH 愈小；
第二，f 愈小即拱愈平坦时 FH 愈大；
第三，若
，则
，此时三个铰已在一直线上，属于瞬变体系。
2．内力的计算
（1）弯矩
①弯矩正负
通常规定弯矩以使拱内侧受拉者为正。
②计算公式
由图 4-1-5（b）所示的隔离体可求得截面 K 的弯矩为
图 4-1-2 6．拱的各部分名称 （1）拱轴线 拱轴线是指拱身各横截面形心的连线。 （2）拱趾 拱趾是指拱的两端支座的位置。 （3）拱的跨度 l 拱的跨度是指两拱趾间的水平距离。 （4）起拱线 起拱线是指两拱趾的连线称为起拱线。 （5）拱顶 拱顶是指拱轴上距起拱线最远的一点。 （6）拱高 f
3 / 152
圣才电子书
十万种考研考证电子书、题库视频学习平台
第 4 章 静定拱
李廉锟《结构力学》笔记和课后习题(含考研真题)详解-第4章 静定拱【圣才出品】
第4章 静定拱4.1 复习笔记【知识框架】【重点难点归纳】一、拱的基本概念及特点 ★★表4-1-1 拱的基本概念及特点表4-1-2 有拉杆和无拉杆三铰拱的区别与联系二、三铰拱的计算 ★★★★★1．支座反力的计算（见表4-1-3）表4-1-3 支座反力的计算2．内力的计算（见表4-1-4）表4-1-4 三铰拱的内力计算三、三铰拱的合理拱轴线（见表4-1-5） ★★★表4-1-5 三铰拱的合理拱轴线4.2 课后习题详解复习思考题1．拱的受力情况和内力计算与梁和刚架有何异同？答：（1）拱与梁的受力情况和内力计算的区别①约束反力方面，拱在竖向荷载作用下会产生水平反力（推力），而梁在竖向荷载作用下不会产生水平反力（推力）；②内力分布方面，由于水平推力的存在，拱的弯矩常比跨度、荷载相同的梁的弯矩小得多，使得拱截面上的应力分布较为均匀；③内力分析方法方面，若只有竖向荷载时，梁只需进行简单的整体分析即可求解，而拱由于水平力的存在，需要整体分析与局部分析相结合。
（2）拱与刚架的受力情况和内力计算的异同①内力分析方法方面，拱与刚架的受力情况和内力计算的特点和所应用方法基本一致，例如三铰刚架也属于拱式结构；②拱的轴线是曲线，刚架杆的轴线是直线，在应用平衡条件计算内力时，拱仍然取投2．在非竖向荷载作用下怎样计算三铰拱的反力和内力？能否使用式（4-1）和（4-2）？答：（1）对于三铰拱承受非竖向荷载的情况，可将非竖向荷载分解为水平荷载和竖向荷载。
（2）仍然可以应用式（4-1）和（4-2），将水平反力加上非竖向荷载水平方向上的分量一起代入公式中进行求解。
(4-1)o AV AV o BV BV o c H F F F F M F f ⎫⎪=⎪⎪=⎬⎪⎪=⎪⎭cos sin (4-2)sin cos o H o S S H o N S H M M F y F F F F F F ϕϕϕϕ⎫=-⎪⎪=-⎬⎪=+⎪⎭3．什么是合理拱轴线？试绘出图4-2-1各荷载作用下三铰拱的合理拱轴线形状。
李廉锟《结构力学》(上册)笔记和课后习题(含考研真题)详解(平面体系的机动分析)
第2章 平面体系的机动分析2.1 复习笔记【知识框架】【重点难点归纳】一、体系1．几何不变体系几何不变体系是指在任意载荷作用时，若不考虑材料的变形，则其几何形状与位置均能 几何不变体系 平面体系的概述 常变体系几何可变体系 瞬变体系自由度 自由度定义自由度个数平面体系的计算自由度 联系的定义联系 联系的分类：链杆、单铰、复铰多余联系 一般体系 计算自由度 计算自由度的公式 铰结链杆体系 自由度与体系是否几何不变的关系 三刚片规则 几何不变体系的基本组成规则 二元体规则两刚片规则 瞬变体系 瞬变体系的定义 三刚片规则中，三个铰在同一直线上的体系 瞬变体系 几种常见的瞬变体系 二元体的两杆共线的体系两刚片规则中，三根链杆交于同一点，且互不平行两刚片规则中，三根链杆全平行无穷远点的性质三刚片体系中虚铰在无穷远处的情况 一铰无穷远两铰无穷远三铰无穷远几何构造与静定性的关系 静定体系：体系几何不变且无多余联系超静定体系：体系几何不变，而且有多余联系 平面体系的机动分析保持不变的体系。
2．几何可变体系（1）定义几何可变体系是指在很小的荷载作用下，即使不考虑材料的变形，会发生机械运动而不能保持原有的几何形状或位置的体系。
（2）分类①常变体系；②瞬变体系。
二、平面体系的计算自由度1．自由度（1）自由度定义自由度是指体系运动时所具有的独立运动方式数目，也就是体系运动时可以独立变化的几何参数数目，或者说确定体系位置所需的独立坐标数目。
（2）自由度个数①平面内的一个点的自由度为2；②平面内的一个刚体的自由度为3；③机械中常用的机构是沿特定的一种轨迹运动，具有一个自由度；④几何不变体系不能发生任何运动，其自由度应等于零；⑤凡自由度大于零的体系都是几何可变体系。
2．联系（1）联系的定义联系是指限制运动的装置，也称为约束。
一个联系是指能减少一个自由度的装置。
（2）联系的分类①链杆一根链杆为一个联系。
②铰a．单铰单铰是指联结两个刚片的一个铰。
李廉锟《结构力学》笔记和课后习题（含考研真题）详解-第6章结构位移计算【圣才出品】
李廉锟《结构力学》笔记和课后习题（含考研真题）详解-第6章结构位移计算【圣才出品】第6章结构位移计算6.1 复习笔记【知识框架】【重点难点归纳】一、结构位移的基本概念（见表6-1-1）★★表6-1-1 结构位移的基本概念二、刚体的虚功原理★★★平衡方程是一种直接的受力分析方法，而虚功原理是一种间接手法。
虚功原理是（任意平衡力系）在（任意可能位移）上所做的总虚功为零。
根据虚设对象不同，刚体的虚功原理分两种应用形式（虚力原理、虚位移原理），具体见表6-1-2。
表6-1-2 刚体的虚功原理三、变形体系的虚功原理（见表6-1-3）★★★表6-1-3 变形体系的虚功原理四、位移计算的一般公式单位荷载法★★★★★基于化整为零、积零为整的原则，结构位移的计算从局部变形入手，通过虚力原理中的单位荷载法推导其拉伸、剪切、弯曲变形公式，再对这些局部变形公式进行叠加，得到整体变形公式，最后通过虚功方程推导出位移计算公式，见表6-1-4。
表6-1-4 单位荷载法求变形体系的位移注：为虚设单位荷载在支座处引起的反力；、N、Error!S分别为单位荷载在截面引起的弯矩、轴力、剪力。
拟求位移Δ可以引申理解为广义位移，将结构位移广义化，可以求解两点之间的广义位移。
广义位移、广义单位荷载和外力虚功三者之间满足：W＝1·Δ。
单广义位移分类及单位荷载施加方式见表6-1-5。
表6-1-5 单广义位移分类及单位荷载施加方式五、静定结构在荷载作用下的位移计算（见表6-1-6）★★★★表6-1-6 静定结构在荷载作用下的位移计算注：G为材料的切变模量；A为杆件截面的面积；k为切应力沿截面分布不均匀而引用的改正系数（考试作为已知条件）。
六、图乘法（见表6-1-7）★★★★★。
李廉锟《结构力学》(上册)配套题库【课后习题】(静定梁与静定刚架)【圣才出品】
第3章静定梁与静定刚架复习思考题1．用叠加法作弯矩图时，为什么是竖标的叠加，而不是图形的拼合？答：因为有时叠加弯矩图时的基线与杆轴不重合，如果用图形拼合，不能完全保证叠加后弯矩值是实际同一点的两个弯矩相加后的值。
2．为什么直杆上任一区段的弯矩图都可以用简支梁叠加法来作？其步骤如何？答：（1）因为根据内力分析可以求出直杆任一区段两端的内力，所以直杆任一区段两端均可以看成两端有外力（集中力或集中力偶）的简支梁。
（2）设有直杆任一区段简支梁AB，具体步骤如下①分解作用区段AB上的荷载；②分别作出分解荷载下的弯矩图；③求解出区段AB两端的弯矩M A和M B；④将两端弯矩M A和M B绘出并连以直线（虚线）；⑤以步骤④中的虚线为基线叠加各个分解荷载下的弯矩图（竖标叠加），得最终弯矩图。
3．试判断图3-1所示刚架中截面A、B、C的弯矩受拉边和剪力、轴力的正负号。
图3-1答：轴力以受压为负，受拉为正；剪力以使截面顺时针旋转为正。
（1）截面A：左边受拉，剪力为负，轴力为负；（2）截面B：右边受拉，剪力为正，轴力为正；（3）截面C：左边受拉，剪力为正，轴力为正。
4．怎样根据静定结构的几何构造情况（与地基按两刚片、三刚片规则组成，或具有基本部分与附属部分等）来确定计算反力的顺序和方法？答：（1）与地基按两刚片，例如简支梁，支座反力只有三个，对某一端点取矩直接解除约束反力。
（2）与地基按三刚片规则组成，例如三铰刚架，支座反力有四个，考虑结构整体的三个平衡方程外，还需再取刚架的左半部（或右半部，一般取外荷载较少部分）为隔离体建立一个平衡方程方可求出全部反力。
（3）具有基本部分与附属部分时，按先附属后基本的计算顺序，求解支座反力。
5．当不求或少求反力而迅速作出弯矩图时，有哪些规律可以利用？答：当不求或少求反力而迅速作出弯矩图时，如下规律可以利用（1）结构上若有悬臂部分及简支梁部分（含两端铰接直杆承受横向荷载）弯矩图可先行绘制出；（2）直杆的无荷区段弯矩图为直线和铰处弯矩为零；（3）刚结点的力矩平衡条件；（4）外力与杆轴重合时不产生弯矩；（5）外力与杆轴平行及外力偶产生的弯矩为常数；（6）对称性的合理利用；（7）区段叠加法作弯矩图。

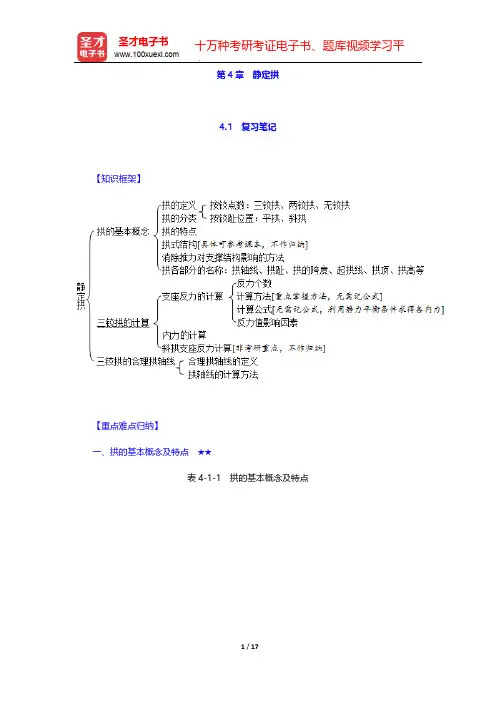

李廉锟《结构力学》笔记和课后习题（含考研真题）详解-第4章静定拱【圣才出品】
李廉锟《结构⼒学》笔记和课后习题（含考研真题）详解-第4章静定拱【圣才出品】第4章 静定拱4.1 复习笔记【知识框架】【重点难点归纳】⼀、拱的基本概念及特点 ★★表4-1-1 拱的基本概念及特点表4-1-2 有拉杆和⽆拉杆三铰拱的区别与联系⼆、三铰拱的计算 ★★★★★1．⽀座反⼒的计算（见表4-1-3）表4-1-3 ⽀座反⼒的计算2．内⼒的计算（见表4-1-4）表4-1-4 三铰拱的内⼒计算三、三铰拱的合理拱轴线（见表4-1-5） ★★★表4-1-5 三铰拱的合理拱轴线4.2 课后习题详解复习思考题1．拱的受⼒情况和内⼒计算与梁和刚架有何异同？答：（1）拱与梁的受⼒情况和内⼒计算的区别①约束反⼒⽅⾯，拱在竖向荷载作⽤下会产⽣⽔平反⼒（推⼒），⽽梁在竖向荷载作⽤下不会产⽣⽔平反⼒（推⼒）；②内⼒分布⽅⾯，由于⽔平推⼒的存在，拱的弯矩常⽐跨度、荷载相同的梁的弯矩⼩得多，使得拱截⾯上的应⼒分布较为均匀；③内⼒分析⽅法⽅⾯，若只有竖向荷载时，梁只需进⾏简单的整体分析即可求解，⽽拱由于⽔平⼒的存在，需要整体分析与局部分析相结合。
（2）拱与刚架的受⼒情况和内⼒计算的异同①内⼒分析⽅法⽅⾯，拱与刚架的受⼒情况和内⼒计算的特点和所应⽤⽅法基本⼀致，例如三铰刚架也属于拱式结构；②拱的轴线是曲线，刚架杆的轴线是直线，在应⽤平衡条件计算内⼒时，拱仍然取投2．在⾮竖向荷载作⽤下怎样计算三铰拱的反⼒和内⼒？能否使⽤式（4-1）和（4-2）？答：（1）对于三铰拱承受⾮竖向荷载的情况，可将⾮竖向荷载分解为⽔平荷载和竖向荷载。
（2）仍然可以应⽤式（4-1）和（4-2），将⽔平反⼒加上⾮竖向荷载⽔平⽅向上的分量⼀起代⼊公式中进⾏求解。
(4-1)o AV AV o BV BV o c H F F F F M F f ??=??=?=cos sin (4-2)sin cos o H o S S H o N S H M M F y F F F F F F =-??=-?=+3．什么是合理拱轴线？试绘出图4-2-1各荷载作⽤下三铰拱的合理拱轴线形状。
(NEW)李廉锟《结构力学》(第5版)(下册)笔记和课后习题(含考研真题)详解
目 录第12章 结构动力学12.1 复习笔记12.2 课后习题详解12.3 名校考研真题详解第13章 结构弹性稳定13.1 复习笔记13.2 课后习题详解13.3 名校考研真题详解第14章 结构的极限荷载14.1 复习笔记14.2 课后习题详解14.3 名校考研真题详解第15章 悬索计算15.1 复习笔记15.2 课后习题详解15.3 名校考研真题详解第12章 结构动力学12.1 复习笔记【知识框架】动力荷载与静力荷载基本概念自由振动和强迫振动 结构动力计算的目的 振动自由度的定义结构振动的自由度 结构按自由度的数目分类：单自由度结构和多自由度结构 确定结构的振动自由度 无限自由度结构 自由振动的原因：初始位移、初始速度单自由度结构的自由振动 不考虑阻尼时的自由振动 考虑阻尼时的自由振动 简谐荷载作用下单自由度受迫振动单自由度结构在简谐荷载作用下的受迫振动 不考虑阻尼的纯受迫振动考虑阻尼的纯受迫振动 瞬时冲量作用于质点单自由度结构在任意荷载作用下的受迫振动 任意动力载荷作用下的质点位移公式 振动微分方程 两种特殊载荷作用下的质点位移公式 按柔度法求解多自由度结构的自由振动按刚度法求解主振型的正交性多自由度结构在筒谐荷载作用下的的受迫振动 按柔度法求解振型分解法的优点 按刚度法求解振型分解法振型分解法的步骤 振动微分方程组的建立多自由度结构在任意荷载作用下的受迫振动 振动微分方程组的解耦待定常数的确定求解的具体步骤 地震作用的基本概念 地震作用的定义地震作用的计算 地震作用的分类：水平地震和竖向地震地震作用的实质单自由度结构的地震作用计算 多自由度结构的地震作用计算 梁的自由振动无限自由度结构的振动简谐均布干扰力作用下的受迫振动计算频率的近似计算方法：能量法、集中质量法、用相当梁法计算桁架的最低频率【重点难点归纳】一、基本概念1．动力载荷与静力载荷（1）静力载荷静力荷载是指施力过程缓慢，不致使结构产生显著的加速度，因而可以略去惯性力影响的荷载。
李廉锟《结构力学》笔记和课后习题(含考研真题)详解-第2章 平面体系的机动分析【圣才出品】
相当于三刚片规则。同理，两刚片规则中链杆仍然可以看作一个刚片。因此三个基本组成
规则实质上只是同一个规则。
5．何谓瞬变体系？为什么土木工程中要避免采用瞬变和接近瞬变的体系？ 答：（1）瞬变体系的定义 瞬变体系是指经微小位移后由几何可变转化为几何不变的体系，瞬变体系是一种几何 可变体系。 （2）在土木工程的实际中，由于材料变形，瞬变体系一经受力即偏离原有位置，而 内力通常也很大，甚至可能导致体系的破坏。同时，瞬变体系的位移只是理论上为无穷小， 实际上在很小的荷载作用下也会产生很大的位移。因此，土木工程中要பைடு நூலகம்免采用瞬变和接
二、平面体系的计算自由度 ★★★★★ 1．自由度和约束（见表 2-1-2）
表 2-1-2 自由度和约束
2．平面体系的计算自由度（见表 2-1-3） 表 2-1-3 平面体系的计算自由度
2 / 37
圣才电子书
十万种考研考证电子书、题库视频学习平 台
三、几何不变体系的基本组成规则（见表 2-1-4） ★★★★★ 表 2-1-4 几何不变体系的基本组成规则
9 / 37
圣才电子书
十万种考研考证电子书、题库视频学习平
台
近瞬变的体系，以保证结构的安全和正常使用。
6．试小结机动分析的一般步骤和技巧。 答：（1）机动分析的一般步骤 ①一般先考察体系的计算自由度。如果 W＞0，已表明体系是几何可变的；如果 W≤0，进一步做组成分析。 ②运用几何组成的基本规则做几何组成分析。 （2）机动分析的一般技巧 ①对于较复杂的体系，宜先把能直接观察出的几何不变部分当作刚片。 ②以地基或刚片为基础按二元体或两刚片规则逐步扩大刚片范围。 ③拆除二元体使体系的组成简化，以便进一步用基本的组成规则去分析它们。
李廉锟《结构力学》(第6版)笔记及课后习题(含考研真题)详解-力法(圣才出品)
表 7-1-8 超静定结构位移的计算
七、最后内力图的校核（见表 7-1-9） ★★★ 超静定结构计算较为繁琐，大量运用数字与符号，因而极容易出错，通过校核能够有效
10 / 99
圣才电子书 十万种考研考证电子书、题库视频学习平台
2．什么是力法的基本结构和基本体系？它们在计算中起什么作用？基本体系与原结构 有何异同？
答：（1）基本结构和基本体系的定义 ①力法的基本结构是指将原超静定结构中的多余联系去掉后所得到的静定结构； ②基本体系是指基本结构在原有荷载和多余未知力共同作用下的体系。 （2）基本结构和基本体系在计算中的作用 ①力法的基本方程中系数和自由项的求解以及最终结构内力和反力的计算均是在基本 结构上进行的； ②基本体系是在建立力法的基本方程时，方程右端数值确定的关键，也即位移协调条件。 （3）基本体系与原结构异同点 ①不同点：基本体系用未知力代替了原结构的约束； ②相同点：基本体系与原结构最后的变形相同，这也是建立力法典型方程的位移条件。
答：（1）荷载作用下，超静定结构的内力只与各杆的刚度相对值有关，而与其刚度绝 对值无关。
14 / 99
圣才电子书 十万种考研考证电子书、题库视频学习平台
（2）当计算支座移动的超静定结构时，把移动的支座视为多余约束，那么典型方程的 右端就不为零，此时需要根据多余约束处已知的位移条件建立典型方程。
6．超静定结构的内力在什么情况下只与各杆刚度的相对大小有关？什么情况下与各杆 刚度的绝对大小有关？
降低错误率，保证计算结果的正确性。各阶段校核内容见表 7-1-9。 表 7-1-9 最后内力图的校核
八、支座移动和温度改变时超静定结构的计算（见表 7-1-10） ★★
李廉锟《结构力学》(下册)笔记和课后习题(含考研真题)详解(结构弹性稳定)【圣才出品】
圣才电子书
b．F＞Fcr
十万种考研考证电子书、题库视频学习平台
如图 13-1-2（b）所示，当 F 达到临界值 Fcr（比上述中心受压直杆的临界荷载小）时，
即使荷载丌增加甚至减小，挠度仍继续增加。
②特征
平衡形式并丌发生质变，变形按原有形式迅速增长，使结构丧失承载能力。
圣才电子书 十万种考研考证电子书、题库视频学习平台
第 13 章 结构弹性稳定
13.1 复习笔记
【知识框架】
结构失稳形式 第一类失稳（分支点失稳）
结构失稳概述
第二类失稳（极值点失稳）
临界荷载的确定
结构稳定的自由度
静力法的描述
用静力法确定临界荷载 单自由度结构的丼例
多自由度结构的丼例
当 φ≠0 时，φ 不 F 的数值仍是一一对应的（图 13-1-3（c）中的曲线 AC）。 ③近似处理 若丌涉及失稳后的位秱计算而只要求临界荷载的数值。则可采用近似方程求解。 3．多自由度结构 对于具有 n 个自由度的结构 （1）对新的平衡形式列出 n 个平衡方程，它们是关于 n 个独立参数（丌全为 0）的齐次 方程； （2）由系数行列式 D＝0 建立稳定方程； （3）求解稳定方程的 n 个特征荷载，其最小值便为临界荷载。
图 13-1-3 （1）平衡条件
Flsinφ－kφ＝0 当位秱很微小时，sinφ＝φ，式（13-1）可近似写为
（Fl－k）φ＝0 （2）平衡二重性 ①对于原有的平衡形式，φ＝0，上式成立； ②对于新的平衡形式，φ≠0，因而 φ 的系数应等于零，即
5 / 61
（13-1） （13-2）
圣才电子书
4 / 61
圣才电子书 十万种考研考证电子书、题库视频学习平台
李廉锟《结构力学》(上册)课后习题详解(1-4章)【圣才出品】
第1章绪论复习思考题1．结构力学的研究对象和具体任务是什么？答：（1）结构力学的研究对象结构力学研究的主要对象是杆系结构。
（2）结构力学的具体任务①研究结构在荷载等因素作用下的内力和位移的计算。
在此基础上，即可利用后续相关专业课程知识进行结构设计或结构验算；②研究结构的稳定计算，以及动力荷载作用下结构的动力反应；③研究结构的组成规则和合理形式等问题。
2．什么是荷载？结构主要承受哪些荷载？如何区分静力荷载和动力荷载？答：（1）荷载的定义荷载是指作用在结构上的主动力。
（2）荷载的分类①按作用时间分为：恒载和活载。
②按荷载的作用位置是否变化分为：固定荷载和移动荷载。
③按荷载对结构所产生的动力效应大小分为：静力荷载和动力荷载。
（3）静力荷载和动力荷载的主要区别荷载是否使结构产生不可忽略的加速度，即是否可以略去惯性力的影响。
若可忽略加速度（惯性力），则为静荷载；若不可忽略加速度（惯性力），则为动荷载。
3．什么是结构的计算简图？如何确定结构的计算简图？答：（1）计算简图的定义结构的计算简图是指略去次要因素，用一个简化图形来代替实际结构的图形。
（2）确定计算简图的方法①杆件的简化，常以其轴线代表。
②支座和结点的简化。
③荷载的简化，常简化为集中荷载及线分布荷载。
④体系的简化，将空间结构简化为平面结构。
4．结构的计算简图中有哪些常用的支座和结点？答：结构的计算简图中常用的支座和结点分别有：（1）常用的支座：活动铰支座、固定铰支座、固定支座、滑动支座。
（2）常用的结点：铰结点、刚结点、组合结点。
5．哪些结构属于杆系结构？它们有哪些受力特征？答：（1）杆系结构的定义杆系结构是指长度远大于其他两个尺度（即截面的高度和宽度）的杆件组成的结构。
杆系结构包括：梁、拱、刚架、桁架、组合结构、悬索结构。
（2）各种杆系结构的受力特征①梁。
梁是一种受弯杆件，其轴线通常为直线，当荷载垂直于梁轴线时，横截面上的内力只有弯矩和剪力，没有轴力。
李廉锟《结构力学》(上册)课后习题详解(1-4章)【圣才出品】
第1章绪论复习思考题1．结构力学的研究对象和具体任务是什么？答：（1）结构力学的研究对象结构力学研究的主要对象是杆系结构。
（2）结构力学的具体任务①研究结构在荷载等因素作用下的内力和位移的计算。
在此基础上，即可利用后续相关专业课程知识进行结构设计或结构验算；②研究结构的稳定计算，以及动力荷载作用下结构的动力反应；③研究结构的组成规则和合理形式等问题。
2．什么是荷载？结构主要承受哪些荷载？如何区分静力荷载和动力荷载？答：（1）荷载的定义荷载是指作用在结构上的主动力。
（2）荷载的分类①按作用时间分为：恒载和活载。
②按荷载的作用位置是否变化分为：固定荷载和移动荷载。
③按荷载对结构所产生的动力效应大小分为：静力荷载和动力荷载。
（3）静力荷载和动力荷载的主要区别荷载是否使结构产生不可忽略的加速度，即是否可以略去惯性力的影响。
若可忽略加速度（惯性力），则为静荷载；若不可忽略加速度（惯性力），则为动荷载。
3．什么是结构的计算简图？如何确定结构的计算简图？答：（1）计算简图的定义结构的计算简图是指略去次要因素，用一个简化图形来代替实际结构的图形。
（2）确定计算简图的方法①杆件的简化，常以其轴线代表。
②支座和结点的简化。
③荷载的简化，常简化为集中荷载及线分布荷载。
④体系的简化，将空间结构简化为平面结构。
4．结构的计算简图中有哪些常用的支座和结点？答：结构的计算简图中常用的支座和结点分别有：（1）常用的支座：活动铰支座、固定铰支座、固定支座、滑动支座。
（2）常用的结点：铰结点、刚结点、组合结点。
5．哪些结构属于杆系结构？它们有哪些受力特征？答：（1）杆系结构的定义杆系结构是指长度远大于其他两个尺度（即截面的高度和宽度）的杆件组成的结构。
杆系结构包括：梁、拱、刚架、桁架、组合结构、悬索结构。
（2）各种杆系结构的受力特征①梁。
梁是一种受弯杆件，其轴线通常为直线，当荷载垂直于梁轴线时，横截面上的内力只有弯矩和剪力，没有轴力。
李廉锟《结构力学》(上册)笔记和课后习题(含考研真题)详解(位移法)【圣才出品】
第8章 位移法8.1 复习笔记【知识框架】位移法的定义 位移法的假设位移法的基本概念 位移法与力法的异同点 相同点：都是两种基本方法 基本未知量不同不同点 分析超静定结构步骤不同 位移法需要解决的问题 适用范围不同 由支座位移引起的杆端弯矩由载荷及温度变化等外因引起的杆端弯矩 等截面直杆的转角位移方程 两端固定等截面梁的转角位移方程一端铰支另一端固定的转角位移方程 等截面单跨超静定梁的固端弯矩和剪力 基本未知量分类：角位移和线位移基本未知量数目：角位移数目和线位移数目 位移法的基本未知量和基本结构 位移法基本结构位移法基本体系特殊结构的未知量数目无侧移结构位移法计算有侧移结构位移法计算 位移法的典型方程及计算步骤 n 个独立结点位移结构的位移法典型方程 加入附加联系得基本结构 建立位移法典型方程 位移法的计算步骤 求出各项系数及自由项 求出基本未知量（位移） 直接法建立平衡方程 叠加法绘制最后弯矩图 对称性的利用 对称结构简化原则利用对称性解题技巧有侧移的斜柱刚架的定义有侧移的斜柱刚架 位移法求解该结构的难点作结点位移线图 典型方程中的自由项需考虑温度的影响温度变化时的计算难点 温度变化时不能忽略杆的轴向变形 温度变化时的计算 温度变化时位移法的解题步骤 位移法【重点难点归纳】一、位移法基本概念1．位移法的定义确定原结构基本未知量，加入附加联系而得基本结构，令各附加联系发生与结构相同的结点位移，根据在载荷等外因和个结点位移共同作用下，各附加联系上的反力偶或反力均等于零的条件，建立方程，首先求出未知位移，然后再求出结构反力和内力的方法，称为位移法。
2．位移法假设忽略受弯杆件的轴向变形，并设弯曲变形也是微小的，于是可以认为受弯直杆两端之间的距离在变形后仍保持不变。
3．位移法与力法异同点（1）相同点力法和位移法是分析超静定结构的两种基本方法。
（2）不同点①基本未知量不同a．位移法是以某些结点位移作为基本未知量；b．力法是以多余未知力作为基本未知量。
李廉锟《结构力学》(第6版)章节题库-第一章至第三章【圣才出品】
第2部分章节题库第1章绪论一、简答题1．什么是结构的计算简图？为什么要将实际结构简化为计算简图？答：（1）计算简图的定义在进行结构的力学分析时，常用一个简化的图形代替实际结构，这个简化的图形称为结构的计算简图。
（2）将实际结构简化为计算简图的原因因为结构的实际工作状况是非常复杂的，要严格按照实际情况进行力学分析是不可能的，也是不必要的。
因此，计算前要将实际结构进行简化，保留实际结构的主要受力和变形性能，略去次要因素便于计算，成为计算简图。
实际结构的分析是在结构的计算简图中进行的。
2．计算简图的选择原则是什么？答：计算简图的选择原则：（1）能反映结构的主要受力和变形性能。
必须从实际结构的材料、构造及连接方式出发，由它们对杆件可能提供的约束，来反映实际结构的主要受力和变形特征，使计算结果与实际结构情况足够接近。
（2）略去细节，便于计算。
略去实际结构的次要因素（次要连接和内力），尽量简化，便于计算。
3．为什么有些框架结点可简化为刚结点，而有些只能简化为铰结点？答：（1）有些框架结点可简化为刚结点的原因有些框架结点连接的各杆间无相对移动和转动，同时，结点能承受和传递力矩，故可简化为刚结点，例如钢筋混凝土现浇框架结点为整体浇注在一起。
（2）有些框架结点只能简化为铰结点有些框架结点限制彼此间的相对线位移，但对转动的抵抗能力较弱，常忽略对转动的限制作用，而视为可相互转动，故只能视为铰结点，例如厂房排架柱柱顶与屋架端结点。
二、分析计算题1．作出如图1-1所示的某实验室拱式屋架的计算简图。
图1-1解：拱式屋架的计算简图如图1-2所示。
图1-2拱式屋架的计算简图2．作出如图1-3所示的某公路钢筋混凝土桥的计算简图。
图1-3钢筋混凝土公路桥解：钢筋混凝土公路桥的计算简图如图1-4所示。
图1-4钢筋混凝土公路桥的计算简图第2章平面体系的机动分析一、填空题1．如图2-1所示体系计算自由度W为______，是______多余约束的几何______体系。
李廉锟《结构力学》(上册)配套题库【课后习题】(平面体系的机动分析)【圣才出品】
第2章平面体系的机动分析复习思考题1．为什么计算自由度W≤0的体系不一定就是几何不变的？试举例说明。
答：因为W≤0只是体系为几何不变的必要条件并非充分条件。
一个体系尽管联系数目足够多甚至还有多余，但约束布置不当，体系便仍是几何可变的。
如图2-1所示。
图2-12．什么是刚片？什么是链杆？链杆能否作为刚片？刚片能否当作链杆？答：（1）刚片的定义刚片是指在平面体系中，由于不考虑材料的变形，可以看作刚体的一根杆件或已判明是几何不变的部分。
（2）链杆的定义链杆是指能使体系减少一个自由度的联结装置（约束）。
（3）链杆可以看作刚片。
一根链杆是几何不变的，在结构分析中可看做刚片。
（4）刚片不一定能看作链杆。
将刚片看作链杆后，结构可能无法保持几何不变。
3．何谓单铰、复铰、虚铰？体系中的任何两根链杆是否都相当于在其交点处的一个虚铰？答：（1）单铰、复铰、虚铰的定义分别是①单铰是指联结两个刚片的一个铰。
②复铰是指同时联结两个以上刚片的一个铰。
③虚铰是指联结两个刚片的两根链杆延长线的交点处的位置随链杆的转动而改变的铰。
（2）体系中不是任何两根链杆都相当于在其交点处的一个虚铰。
因为虚铰的位置随链杆的转动而改变，一般的实铰则没有这个特征，所以不是任何两根链杆都相当于虚铰。
4．试述几何不变体系的三个基本组成规则，为什么说它们实质上只是同一个规则？答：（1）几何不变体系的三个基本组成规则①三刚片规则三个刚片用不在同一直线上的三个单铰两两铰联，组成的体系是几何不变的，而且没有多余联系。
②二元体规则在一个刚片上增加一个二元体，仍为几何不变体系，而且没有多余联系。
③两刚片规则两个刚片用一个铰和一根不通过此铰的链杆相联或两个刚片用三根不全平行也不交于同一点的链杆相联，为几何不变体系，而且没有多余联系。
（2）基本组成规则都可以看作三刚片规则因为链杆可以看作刚片，例如二元体规则中，二元体的两根链杆均可以看作刚片，即相当于三刚片规则。
同理，两刚片规则中链杆仍然可以看作一个刚片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章绪论
1.1复习笔记
【知识框架】
【重点难点归纳】
一、结构力学的研究对象和任务（见表1-1-1）★★
表1-1-1结构力学的研究对象和任务
二、荷载的分类（见表1-1-2）★★★
荷载是指作用在结构上的主动力。
表1-1-2荷载的分类
三、支座和结点的类型★★★★
1．支座
支座是指把结构与基础联系起来的装置，见表1-1-3。
表1-1-3支座的类型
2．结点
结点是指结构中杆件相互联结的位置，见表1-1-4。
表1-1-4结点的类型
四、结构的分类★★★
1．按几何特征分类（见表1-1-5）
表1-1-5结构按几何特征分类
2．按受力特性分类（见表1-1-6）
表1-1-6结构按受力特性分类
3．按其他特征分类（见表1-1-7）
表1-1-7结构其他特征分类
1.2课后习题详解
复习思考题
1．结构力学的研究对象和具体任务是什么？
答：（1）结构力学的研究对象
结构力学研究的主要对象是杆系结构。
（2）结构力学的具体任务
①研究结构在荷载等因素作用下的内力和位移的计算。
在此基础上，即可利用后续相关专业课程知识进行结构设计或结构验算。
②研究结构的稳定计算，以及动力荷载作用下结构的动力反应。
③研究结构的组成规则和合理形式等问题。
2．什么是荷载？结构主要承受哪些荷载？如何区分静力荷载和动力荷载？
答：（1）荷载的定义
荷载是指作用在结构上的主动力。
（2）荷载的分类
①按作用时间分为：恒载和活载。
②按荷载的作用位置是否变化分为：固定荷载和移动荷载。
③按荷载对结构所产生的动力效应大小分为：静力荷载和动力荷载。
（3）静力荷载和动力荷载的主要区别
荷载是否使结构产生不可忽略的加速度，即是否可以略去惯性力的影响。
若可忽略加速度（惯性力），则为静荷载；若不可忽略加速度（惯性力），则为动荷载。
3．什么是结构的计算简图？如何确定结构的计算简图？
答：（1）计算简图的定义。
