电流的测量---详细知识点、经典例题、习题
初中物理电流的测量练习题及详细解析
电流的测量练习题及详细解析【典型例题】类型一、电流表的使用1.（2016•徐闻县模拟）如图所示电流表的读数为A。
【思路点拨】电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。
【答案】0.48【解析】电流表使用的是0～0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.48A；故答案为：0.48。
【总结升华】本题考查电流表的读数，类似的测量工具读数应归纳掌握，如：电压表、温度计、刻度尺、弹簧测力计、电能表、天平的读数等。
举一反三：【变式】实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。
为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（）A.0～0.6AB.0～1AC.0～2AD.0～3A【答案】D2.如图所示电路，电路中有三盏灯，两个电流表，两个开关，请回答：（1）当闭合S1，断开S2时，此电路中哪盏灯能发光，电流表测的是哪部分的电流？（2）当闭合S2，断开S1时，电路中哪盏灯能发光？电流表测的是哪部分的电流？（3）当S1、S2都闭合时，此电路是一个什么电路？电流表测的是哪部分的电流？（4）当S1、S2都断开时，电路是什么电路？【答案】（1）L3灯亮； A1只测通过L3灯的电流。
（2）灯L1亮；电流表表A2测量通过灯L1的电流。
（3）灯L1、L2、L3三盏灯都发光； A1测的是通过L2和L3灯的电流之和，A2测的是通过L1和L2灯的电流。
（4）灯L1、L2、L3三盏灯都发光；电流表A1、A2没有接在电路中。
【解析】（1）当只闭合S1，断开S2时，只有L3灯亮，L1和L2灯被短路，此时电流表相当于导线，电流表阻碍电流的作用很小，被视为零，这样电流就不通过L1和L2灯，只通过A1和灯L3，这时A1只测通过L3灯的电流。
（2）当闭合S2，断开S1时，只有灯L1亮，L2和L3灯被短路，电流表A2测的是通过L1灯的电流，此时电流只通过L1，不通过L2和L3。
2024-2025学年初中物理九年级全一册(人教版)15.4电流的测量(考点解读)(解析版)
15.4 电流的测量（考点解读）（解析版）1、电流的符号和单位（2）单位：电流单位是安培，简称安，用符号A表示；电流常用单位还有：毫安（mA）、微安（μA）；换算关系：1A=1000mA，1mA=1000μA。
（3）电流的三种效应：1）电流的热效应，如白炽灯，电饭锅等；2）电流的磁效应，如电铃等；3）电流的化学效应，如电解、电镀等。
※一些常见的电流值：家用电冰箱的电流约为1A，家用空调的电流约为5A，计算器中电流约为100μA，手电筒中的电流约为200mA等。
2、电流的测量：电流表：用来测量电流大小的仪表叫电流表。
特点：其内阻很小，可视为零，接入电路中不影响电路中电流大小。
（1）两种电流表：①直入式：直接串联在一次电路中，这种适用于直流电路和小电流交流电路中；②和电流互感器配合使用：这种是把电流互感器串接在一次回路，通过一定的变比感应出一次电流，这种适用于大电流交流回路及高压回路；（2）万用表：万用表测试电流，比较麻烦，不仅要把电路断开把表针串在回路中，而且万用表的量程有限，适用于直流回路和小电流交流回路；（3）钳型表：这种表比较实用，不需要断开电路，直接可以卡在线路上测量电流．但这种不适合高压线路。
3、电流表的使用规则：4、电流表的读数方法（1）确定量程，看清选用的是哪个量程，从而知道电流表可以测量的最大电流是0.6A还是3A；（2）确定分度值，根据所使用的量程，看清每一大格表示的电流值，认清每一大格又分成多少小格，确定每一小格表示的电流值是多少，如果使用0-0.6A量程，则每一小格是0.02A，如果使用0-3A量程，则每一小格是0.1A；（3）接通电流后，当指针稳定后（不再左右摆动时）读数，看清指针一共转过多少小格，用每一小格代表的电流值乘以格数即是被测的电流，即I=分度值×小格数。
【考点1 电流的大小与测量】【典例1-1】（2023•辽宁模拟）每年4月是爱国卫生月，如图所示是同学们打扫教室的情景。
15.4 电流的测量(解析版)
第十五章电流与电路15.4 电流的测量一、电流的强弱1.电流在物理学中，电流是表示电流强弱的物理量，通常用字母I表示2.电流的单位(1)在国际单位制中，电流的单位是安培，简称安，符号是A；(2)常用的电流单位还有毫安(mA)和微安(A)；(3)换算关系:1A=100mA；1mA=1000A.3.常见电流大小二、电流的测量1.认识电流表（1）作用：测量电流的大小（2）符号：（3）结构：（如图所示）2.电流表的使用规则3.电流表的读数(1)明确所选电流表的量程，例如，0～0.6A或0～3A；知道每一个大格表示多少安；(2)确定电流表的分度值，即表盘上一个小格所代表电流的大小例如，选用电流表的量程是～3A时，每一个小格就代表0.1A，即分度值为0.1A选用电流表的量程是0～0.6A时，每一个小格就代表0.02A，即分度值为0.02A.(3)由指针所指的位置，读出电流表的示数.示例分析1.电流表的正确使用例1（2019秋•麟游县期末）如图所示的电路中，用电流表能测出通过灯L2中的电流，其中正确的电路是（）A．B．C．D．解：A、图中两灯泡串联，串联电路中各处电流相同，电流表测串联电路的电流，同时也能测量通过灯L2的电流，且正负接线柱连接正确，故A正确；B、图中电流表与两灯泡串联，但是电流表正负接线柱连接错误，故B错误；C、图中电流表与灯泡L2串联，但是电流表正负接线柱连接错误，故C错误；D、图中电流表与两灯泡并联，相当于电流表直接连在电源的两极上，电源会发生短路，会烧坏电流表和电源，故D错误。
故选：A。
2.电流表的读数例2（2019秋•兴隆县期中）如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是（）A．若使用“﹣”和“3”两个接线柱接入电路，则指针所对的示数为2.3 AB．若使用“﹣”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46 AC．若原来使用“﹣”和“3”两个接线柱接入电路，而后使用“﹣”和“0.6”两个接线柱接入电路，则指针所对应的位置不会改变D．电流从电流表的“﹣”接线柱流出解：A、使用“﹣”和“3”两个接线柱接入电路，则电流表的分度值为0.1A，则对应的示数为2.3A，故A 正确；B、若使用“﹣”和“0.6”两个接线柱接入电路，则电流表的分度值为0.02A，则对应的示数为0.46A，故B正确；C、无论使用大量程还是使用小量程测量，同一电路的电流相同，由于分度值不同，故使用不同量程时，指针的位置不同，故指针对应的示数发生了改变，故C错误；D、电流从电流表的“﹣”接线柱流出，故D正确。
电流的测量练习题
电流的测量练习题1. 导言电流的测量是电学实验中非常基础和重要的内容。
本文将介绍一些电流的测量练习题，旨在巩固和加深对电流测量方法的理解。
2. 练习题一：简单电路的电流测量考虑一个简单的电路，由电池、导线和一个电阻组成。
现需要测量通过电阻的电流。
解答：为了测量电流，可以采用安培表或电流表。
将电流表的两个接线钳分别连接在电路的两个节点上，确保电流可以通过电流表流过。
注意：测量电流时，电流表的量程应比电路中的电流大一些，以确保准确测量。
3. 练习题二：并联电阻的电流测量考虑一个由两个并联电阻组成的电路，其中一个电阻为10欧姆，另一个电阻为20欧姆。
现需要测量通过整个电路的电流。
解答：可以采用同样的方法，使用安培表或电流表测量电流。
将电流表接在并联电路的任意一个支路上，测量到的电流即为通过整个电路的电流。
由于是并联电路，整个电路中各支路的电流相等。
4. 练习题三：串联电阻的电流测量考虑一个由两个串联电阻组成的电路，其中一个电阻为10欧姆，另一个电阻为20欧姆。
现需要测量通过整个电路的电流。
解答：与前两题类似，可以采用安培表或电流表测量电流。
将电流表接在串联电路的某个支路上，测量到的电流即为通过整个电路的电流。
由于是串联电路，整个电路中各支路的电流相等。
5. 练习题四：交流电流的测量考虑一个交流电路，由交流电源、导线和负载电阻组成。
现需要测量通过负载电阻的交流电流。
解答：测量交流电流时，可以使用交流电流表。
将交流电流表的两个接线钳分别连接在电路的两个节点上，确保电流可以通过交流电流表流过。
需要注意的是，交流电流是时变的，因此需要选择合适的交流电流表来进行测量。
6. 总结电流的测量是电学实验中的一项基本内容。
通过对不同电路的电流测量练习题的理解和解答，可以加深对电流测量方法的掌握。
同时，合理选择电流测量仪器和注意测量范围，可以确保测量结果的准确性。
本文介绍了一些电流测量练习题，并给出了相应的解答。
希望读者通过练习和理解这些题目，能够更好地掌握电流测量的方法和技巧。

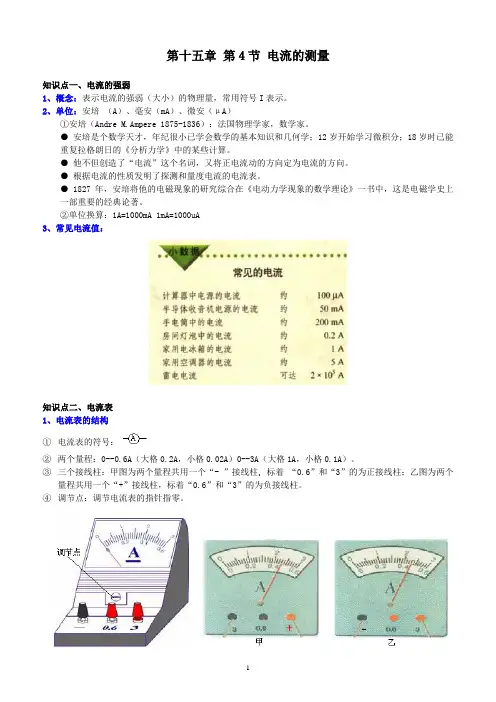

电流的测量知识和练习
第十五章第4节电流的测量知识点一、电流的强弱1、概念：表示电流的强弱（大小）的物理量，常用符号I表示。
2、单位：安培（A）、毫安（mA）、微安（μA）①安培（Andre M.Ampere1875-1836）：法国物理学家，数学家。
●安培是个数学天才，年纪很小已学会数学的基本知识和几何学；12岁开始学习微积分；18岁时已能重复拉格朗日的《分析力学》中的某些计算。
●他不但创造了“电流”这个名词，又将正电流动的方向定为电流的方向。
●根据电流的性质发明了探测和量度电流的电流表。
● 1827年，安培将他的电磁现象的研究综合在《电动力学现象的数学理论》一书中，这是电磁学史上一部重要的经典论著。
②单位换算：1A=1000mA 1mA=1000uA3、常见电流值：知识点二、电流表1、电流表的结构①电流表的符号：②两个量程：0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，小格0.1A）。
③三个接线柱：甲图为两个量程共用一个“- ”接线柱，标着“0.6”和“3”的为正接线柱；乙图为两个量程共用一个“+”接线柱，标着“0.6”和“3”的为负接线柱。
④调节点：调节电流表的指针指零。
2、电流表的使用规则①电流表要和被测用电器串联；②接线柱的接法要正确，使电流从“+”正接线柱流入，从“-”负接线流柱出；③被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。
④绝对不允许不经过用电器而把电流表连到电源两极。
3、电流表量程的选择：①如果能够估测出电流的大小，可以根据估测值选择合适的量程；②如果不能估测可用“试触法”选择合适的量程，如下图所示，电流表不要全部接入电路，闭合开关后用线头A点试触较大的量程，如果指针示偏转较小选择小量程，如果指针示偏转较大选择大量程的量程。
4、电流表的读数①明确电流表所选量程；②确定电流表的分度值（一个小格代表多少）；③接通电路后，看看表针向右总共偏过多少小格；④电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。

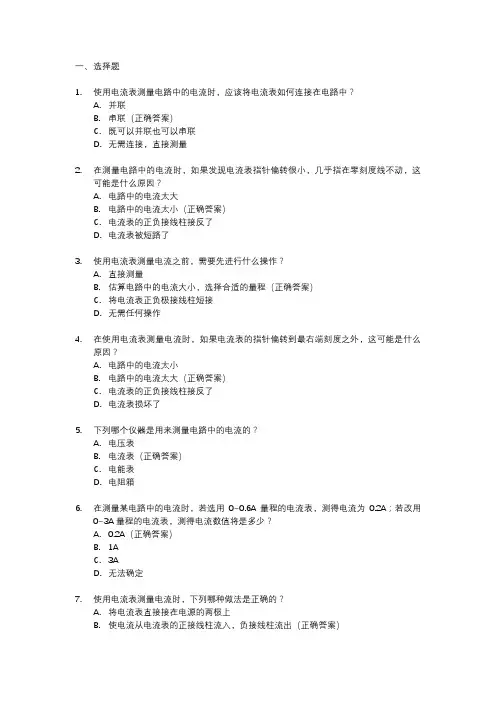

电流测量经典例题
一、选择题1.使用电流表测量电路中的电流时，应该将电流表如何连接在电路中？A.并联B.串联（正确答案）C.既可以并联也可以串联D.无需连接，直接测量2.在测量电路中的电流时，如果发现电流表指针偏转很小，几乎指在零刻度线不动，这可能是什么原因？A.电路中的电流太大B.电路中的电流太小（正确答案）C.电流表的正负接线柱接反了D.电流表被短路了3.使用电流表测量电流之前，需要先进行什么操作？A.直接测量B.估算电路中的电流大小，选择合适的量程（正确答案）C.将电流表正负极接线柱短接D.无需任何操作4.在使用电流表测量电流时，如果电流表的指针偏转到最右端刻度之外，这可能是什么原因？A.电路中的电流太小B.电路中的电流太大（正确答案）C.电流表的正负接线柱接反了D.电流表损坏了5.下列哪个仪器是用来测量电路中的电流的？A.电压表B.电流表（正确答案）C.电能表D.电阻箱6.在测量某电路中的电流时，若选用0~0.6A量程的电流表，测得电流为0.2A；若改用0~3A量程的电流表，测得电流数值将是多少？A.0.2A（正确答案）B.1AC.3AD.无法确定7.使用电流表测量电流时，下列哪种做法是正确的？A.将电流表直接接在电源的两极上B.使电流从电流表的正接线柱流入，负接线柱流出（正确答案）C.估测电路中的电流太小时，选用较大的量程进行测量D.将电流表的正负接线柱接反8.在连接电流表的过程中，下列哪种做法可能会导致电流表损坏？A.先将电流表的指针调到零刻度线B.使电流从电流表的正接线柱流入，负接线柱流出C.所测电流超过电流表的量程（正确答案）D.估测电路中的电流大小后，选择合适的量程进行测量。
九年级物理专题15.4 电流的测量经典练习题
专题15.4 电流的测量知识点一：电流的强弱1.定义：单位时间内通过导体横截面积的电荷量叫电流，用“I”表示。
2.定义式：I=Q/t 其中Q表示电荷量，t表示时间。
3.单位是安培，符号A ，还有毫安（mA）、微安（µA），1A＝1000mA＝106µA。
知识点二：电流的测量1.电流表的结构：接线柱、量程、示数、分度值。
2.电流表的使用：①先要三“看清”：看清量程、指针是否指在0刻度线上，正负接线柱；②电流表必须和用电器串联（相当于一根导线）；③选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。
）④电流要从电流表的正接线柱流进，从电流表的负接线柱流出；⑤电流表不能直接接在电源两端。
3.电流表的读数：①明确所选电流表的量程；②明确电流表的分度值（每一小格表示的电流值）；③根据表针向右偏过的格数读出电流值。
本节重点掌握电流表的使用、读数方法。
1.掌握哪两个接线柱接入电路中，电流表的量程是多少？分度值是多少？2.掌握接线柱的正确接法。
3.在判断含有电流表的电路是串联还是并联时，要把电流表当做一条导线对待。
知识点一：电流的强弱【例题1】（自编题）完成单位换算：0.5A＝_______µA知识点二：电流的测量【例题2】（2018武汉模拟题）图中，能直接测量通过灯L1电流的电路是（）1.表示电流强弱的物理量是_____。
单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A ，还有毫安（mA）、微安（µA），0.5A＝____mA＝____µA2．电流表的指针如图所示，则电流表的分度值为______A,电流表的读数为A．3.下列电表示数为1.4A的是（）一、选择题1.（2020云南模拟题）电流表是测量电路电流大小的仪器。
对电流表的使用，下列说法中正确的是（）A．本应使用0.6 A的量程，但误用3A的量程，电流表会烧坏B．当把电流表直接接在电源两极上时，可以测量电源的短路电流C．在用3A量程试测时，发现指针已超过半偏，应选用0.6 A量程进行测量D．在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6 A量程进行测量2.（2020江西模拟）如图1，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图2．则（）图1 图2A．两灯是串联连接的B．流过L1的电流是0.6AC．流过L2的电流是2.6A D．干路电流是3.2A3.（2018北京模拟题）如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A．开关s1闭合，s2断开，电源外部电流流向为a→b→c→dB．开关s1、s2都闭合，灯泡L1和L2并联C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合s1、s2中任意一个开关，都会有灯泡发光4.（改编题）甲、乙、丙、丁四种仪器测量的物理量的读数如图所示，下列说法正确的是（）甲乙丙丁A.如图甲所的温度计的读数为18℃B.如图乙所示的机械秒表读数为3min37.5sC.如图丙所示的量筒的读数为43mLD.如图丁所示电流表的读数为0.5A二、填空题5.（2018山东潍坊）电流表内部电阻很小，当电流表联接入电路中时，电路的总电阻和电流的变化可以忽略。
初中物理《九年级》第十五章 电流和电路-电流的测量 考试练习题
初中物理《九年级》第十五章电流和电路-电流的测量考试练习题姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分评卷人得分1、用一个电源、一个开关、两个电流表、两个灯泡，组成了图所示的四个电路，其中电流表A1能正确测灯L1的电流的是（）A ．B ．C ．D ．知识点：电流的测量【答案】C【详解】用电流表测电流时，电流表必须和用电器串联；且电流从电流表的“+” 接线柱流入，“-” 流出。
A 中电流表 A1在干路上，且接线柱结反了；B 中电流表 A1与L1并联；D 中电流表 A1在干路上；C 是正确的。
故选C 。
2、“0.15A” 最可能是下列哪个用电器工作时的电流（）A ．家用电冰箱B ．家用空调器C ．普通计算器D ．普通的白炽灯知识点：电流的测量【答案】D【详解】普通白炽灯、家用空调器、电冰箱的额定电压都是220V ，根据 P=UI 得，工作电流为 0.15A 的用电器的电功率是 33W ．家用空调的电功率约为 1000W ；家用电冰箱的电功率约为 200W ；普通白炽的电功率约为几十瓦，所以最接近的是普通白炽灯；而普通计算器的电压和功率都很低，电流也很小，不到 1mA ．故选D3、如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表示数为A2，测量通过灯泡______ 的电流。
L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比______ （选填“ 变大” 、“ 变小” 或“ 不变” ）。
知识点：电流的测量【答案】L2变小【详解】[1][2] 分析电路可知：闭合两个开关，两灯并联，电流表 A1测的是干路电流，电流表A2测的是L2所在支路的电流；两只灯泡都发光时，电流表A1测量的是通过两个支路的电流之和；L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变。
第2节电流的测量(学生版+解析)
第2节 电流的测量课程标准课标解读 1.认识电流的大小，知道电流的单位符号，认识生活中家用电器的电流值，知道入体中有微弱的电流。
2.知道电流表的用途符号并能正确地使用电流表。
3.能认识、会选择电流表的量程，会正确读出电流表的示数。
4.知道串、并联电路的电流特点，训练连接电路和使用电流表的技能。
解读1:通过生活实际中对用电器的认识，估测电流的大小，常见题型为选择题，难度不大。
解读2:通过电路图和实物连接图考查电流表的使用，常见题型为选择题、填空题、实验探究题等，难度中等。
解读3:串联电路和并联电路电流的特点，常见题型为选择题、填空题、实验探究题等，难度中等。
知识点01 电流强度（一）定义导体中电流的大小称为电流强度，简称电流，用字母 表示。
（二）单位安培，简称安，符号为A 。
更小的有毫安( mA)、微安(μA),其换算关系为1安= 毫安,1毫安= 微安。
（三）常见用电器的电流值不同的用电器工作电流是不同的，同一个用电器在不同的工作状态下的电流值也不相同。
用电器说明书或铭牌上标注的电流值是指此用电器正常工作时的电流值。
（四）人体与电流(1)心电图人体本身大约每秒有一个微弱的脉冲电流传遍心肌，用以触发、控制心跳。
这些微电流也会经身体组织传到皮肤。
用专门的仪器可以探测到这些电流，将其放大后，可在显示屏上显示，这就是心电图，利用心电知识精讲目标导航图可判断入的心脏是否正常。
(2)测谎仪的工作原理根据脑电流，可以对入脑的思维或情绪状态进行分析并作出推测或判断。
(3)人体对电流的反应一般情况下，能引起入感觉的最小电流约为1毫安，当通过入体的电流达到10毫安以上时，人就有生命危险，故用电时要注意安全。
【能力拓展】电流是指单位时间内通过导线某一截面的电荷的多少，公式表示为I=Q/t【即学即练1】完成下列单位换算（1）0.5A= mA （2）0.08mA= μA（3）70mA= A （4）2x104μA= A知识点02 电流的测量（一）认识电流表作用电流表是测量电路中电流大小的仪表实物图电路图符号量程和分度值电流表有三个接线柱，“-”表示负接线柱，两个“+”接线柱(注意不是“+”极和“-”极) 使用“0.6”和“-”两个接线柱时，它的量程是安，最大可测的电流，每个大格为安，每个小格为安，即分度值为安;用“3”和“-”两个接线柱时，量程是安，最大可测安电流，每个大格为安，每个小格为安，即分度值为安。
第18讲电流的测量(原卷版+解析)
第18讲电流的测量（原卷版）【学习目标】1.理解电流强弱的意义；2.知道电流的单位、符号，认识生活中常见用电器的电流；3.认识电流表的结构，掌握电流表的使用规则；4.通过连接电路测量电流，培养动手操作能力；5.能够用电流表测电路中的电流，并能准确的读出电流表的示数。
【基础知识】知识点一、电流的强弱1.电流的概念在物理学中，电流是表示电流强弱的物理量，通常用字母I表示。
2.电流的单位（1）在国际单位制中，电流的单位是安培，简称安，符号是A；（2）电流常用单位还有毫安（mA）和微安（μA）；（3）换算关系：1A=103mA=106μA。
3.常见用电器的电流值电子计算器手机荧光灯电风扇约100μA 待机电流为15-50mA 约为150mA 约为320mA电熨斗电饭煲中央空调冰箱约1A 约2.3A 3.2A-4.5A 可达20A以上1.认识电流表作用测量电路中电流的大小符号及结构电流表在电路中的符号为，实验室常用的电流表通常有三个接线柱、两个量程表盘上锁标字母“A”的含义含义有两个：一是表示该表为电流表，二是表示用该表测量电流时表盘上的示数的单位为安培表盘及两种接线方式对应量程及分度值当接“-”和“0.6”量接线柱时，其量程为0.6A，此时每个小格表示0.02A，即分度值为0.02A当接“-”和“3”量接线柱时，其量程为3A，此时每个小格表示0.1A，即分度值为0.1A（1）电流表的连接使用规则违反规则的后果调零使用前应检查电流表的指针是否最准零刻度线，如有偏差，需用调零旋钮调整指针对准零刻度线如果指针不在零刻度线位置就开始测量，会出现以下两种情况：（1）指针在零刻度线左侧：会导致最终读数偏小；（2）指针在零刻度线右侧：会导致最终读数偏大串联电流表必须与被测电路串联如果将电流表和用电器并联，用电器被短路，而且还有可能烧坏电流表“+”进“-”出连接电流表时，必须使电流从“+”接线柱流入，从“-”接线柱流出若电流表的正负接线柱接反，通电后指针将反偏，容易损坏电流表量程选择要选择合适的量程：（1）所测电流大小不能超过所选量程；（2）在不超过量程的前提下，应选用小量程测电流，因为小量程分度值小，精度高如果电流大小超过电流表量程，无法读数还容易损坏电流表；如果选择量程过大，例如可选择0-0.6A量程时选择0-3A量程，测量误差会较大严禁电源短路不允许把电流表直接连接在电源的两极上若电流表不经过用电器直接接到电源两极上，会造成电源短路，可能烧坏电流表和电源“试触法”确定电流表量程确定电流表量程时，应先根据估计的被测电路中电流的大小选择合适的量程。
(完整版)电流测量(二)应用题
(完整版)电流测量(二)应用题概述
本文档将介绍电流测量的应用题。
电流测量是一项关键的电工
实践技能，可以用于各种电路的分析和故障排除。
了解如何应用电
流测量的知识和技巧，对于保障电路正常运行和确保安全至关重要。
应用题
题目一：测量直流电路中的电流
假设有一个直流电路，其中包含一个电源和一个电阻器。
电源
的电压为12V，电阻器的阻值为10Ω。
请回答以下问题：
1. 请问这个电路中的电流是多少？
2. 如果将电阻器的阻值改为20Ω，电路中的电流会发生什么变化？
题目二：测量交流电路中的电流
假设有一个交流电路，其中包含一个电源和一个电感器。
电源的电压为24V，电感器的电感为50mH。
请回答以下问题：
1. 请问这个电路中的电流是多少？
2. 如果将电感器的电感改为100mH，电路中的电流会发生什么变化？
题目三：测量复杂电路中的电流
假设有一个复杂的电路，其中包含多个电源、电阻器和电。
请回答以下问题：
1. 如何利用电流测量技术来确定复杂电路中每个元件所承受的电流？
2. 请说明在测量电流时可能遇到的挑战及可能的解决方案。
总结
电流测量是电工实践中至关重要的一项技能。
通过应用题的训练，我们可以更好地理解和掌握电流测量的技巧和方法，在实际工
作中能够准确测量电路中的电流，并解决可能遇到的挑战。
以上是关于电流测量应用题的完整版文档，希望对您有所帮助。
中考物理15.4电流的测量(解析版001)
电流和电路15.4 电流的测量一、学习目标1、认识电流的大小；知道电流的单位、符号；了解生活中一些用电器的电流值。
2、知道电流表的用途、符号；知道正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图；能认识电流表的量程，正确读出电流表的示数。
二、学习过程一）、知识点梳理知识要点一电流的强弱1．电流：表示电流_______的物理量。
电流符号：___。
2．单位：安培，简称：安，符号：A。
常用单位：毫安（mA）、微安（μA）。
换算关系：1 A＝_______mA、1 mA＝_______μA。
【答案】强弱I 103103【拓展】常见电流值：手电筒中的电流大约200 mA；家用电冰箱的电流约1 A；家用空调器的电流约5 A；雷电电流可达2×105 A。
知识要点二电流的测量1．学生常用电流表（1）电路图中的符号：________。
（2）两个量程：a.______～________A，每一大格代表________A，每一小格代表_______A；b._____～______A，每一大格代表______A，每一小格代表______A。
【答案】(2)0 0.6 0.2 0.02 0 3 1 0.1【拓展】两个量程的数值关系：同一刻度，“0～0.6 A”和“0～3 A”两个量程对应的电流值之比为1∶5。
2．电流表的连接（1）必须将电流表和被测的用电器________。
（2）连接电流表时，必须让电流从____________接线柱流进，再从______________接线柱流出。
（3）必须正确选择电流表的________，即被测电流不能超过电流表的________________。
（4）不允许把电流表直接连到_____________________。
【答案】(1)串联(2)红色(＋) 黑色(－)(3)量程最大测量值 (4)电源的正、负两极【拓展】试触法选择电流表量程：若不能估测电流的大小，采用大量程“试触法”选择合适的量程。
第4节.电流的测量(原卷)
第4节.电流的测量知识讲解考点1：认识电流的大小1.电流的强弱：物理学中，用电流来表示电流的，用符号I表示2.电流的单位：电流的单位为，简称安，符号A。
比安培小的单位还有毫安（mA）和微安（μA）, 1A=103 mA 1mA=103μA 1A=106μA3.常见电流大小：计算器电源的电流约100μA，家用普通照明灯泡约200—500mA，半导体收音机电流约50mA手电筒的电流约约200mA；电饭煲的电流约4A；家用电冰箱的电流约1 A；家用空调的电流约5 A雷电的电流可达105 A考点2：电流的测量电流表：符号1.电流表的使用和读数元件电流表作用测量电路中的电流，本身电阻很小，在电路中相当于（理想情况）使用规则（1）使用前，应检查指针是否对准零刻度线，如有偏差，需先“ ”（2）电流表与用电器串联（3）电流都要从流进，从流出（4）被测电流的大小不能超过电流表的量程在不能估计被测电流的情况下，应先选用大的量程，并用法判断电流的大小，如果还在小量程范围内，应选小量程，读数才更加精确（5）电流表直接接在电流的两极上。
否则会导致，可能会烧坏（严禁将电流表与电源或用电器并联）读数表盘方法先看量程，再确定分度值，最后读数（格数×0.02A或格数×0.1A）量程0～0.6 A0～3 A分度值A A示数A A考点2：电流表连接错误分析电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．甲产生这种情况的原因是 乙产生这种情况的原因是 丙产生这种情况的原因是同步分类练习一.电流单位及其常见电流大小1．下列家用电器中，工作电流最小的是（ ） A ．电子钟B ．空调器C ．微波炉D ．洗衣机2．某家用电器正常工作时，测得通过它的电流为200mA ，它可能是（ ） A ．电冰箱B ．灯泡C ．空调D ．半导收音机3．常见的家用电器中正常工作时的电流，下列说法不合理的是（ ） A ．电视机约0.5安 B ．电饭煲约3安C ．手电电筒约1安D ．空调约5安4．如图所示，以下四件家用电器正常工作时电流最接近5A 的是（ ）A ．家庭电风扇B ．笔记本电脑初高中衔接：电流①定义：电流等于1s 内通过导体横截面的 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13、在“用电流表测电流”的实验中，小明同学连接的电路如下图所示。
（1）闭合开关，观察到灯泡L1___________，灯泡L2___________（选填：“发光”或“不发光”）；
7、如右图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（）
A．0.42A B．0.44AC．2.2AD．2.4A
8、用电流表测量通过灯L1的电流，下图所示的电路中正确的是（）
9、某同学在使用电流表测量电路中的电流时，发现指针只稍微偏转一点，原因可能是（）
课题
电流的测量
教学目标
知道电流的单位及单位换算。知道电流表的用途和符号。
记住并理解电流表的使用方法及读数方法。
重点、难点
电流表的使用方法在实物图中正确使用电流表测量电流。
教学内容
一、知识点梳理复习
1、电流：单位时间内通过导体某横截面积的电荷量来描述电流的大小。（了解）
2、电流的强弱用电流表示，其符号是I。
5、某同学在使用电流表测电流时，他发现表针是向左边偏转的，则这是因为电流表的正、负接线柱______________。
6、电路中的电流可以用电流表来测量，在测量时它必须__________（填“串联”或“并联”）接入电路中。在待测电路中，让电流从电流表的_____接线柱流入。右图中电流表的读数________A。
A．电路中某处短路B．电路中某处断路
C．电流表的量程选择太小了D．电流表的量程选择太大了
10、小刚设计了四幅用电流表测量灯的电流。当开关闭合时，不可能造成电源或电流表损坏的电路图是
11、用笔划线表示导线，完成电路连接。要求：两个灯泡并联，开关S作总开关，开关Sˊ只控制灯L1，电流表只测量灯L2中的电流。（连接电路时，导线不许交叉）
3、如果在实验中，电流表接入了0～3A量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。
4、小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程_______进行测量，此时电流表示数如上图所示，则小菲同学应该选用的电流表量程是___________，这样做的好处是___________________________________。
（4）：电流表实质相当于一根导线，任何情况下都不能使电流表直接连到电源的两极上。
5、电流表的读数：
一看接线柱，明确其量程；二看最小格，确定其分度；三看指针处，正视仔细读。
二、练习
1、单位换算。手电筒电流大约为200mA=______A。
雷电电流可达2×105A=__ _mA=__ _uA
2、学校实验室里常用的电流表有三个接线柱，______个量程。如果使用的是“+” 和“0.6”两个接线柱时，刻度盘上的每个大格表示______A。如果使用的是“+”和“3”两个接线柱时，刻度盘上的每个小格表示______A。
3、电流的基本单位是安培，简称“安”，符号是A；常用的单还有mA和uA。
换算关系：1mA=103A，1A=106uA。
4、电流表的正确使用：
（1）：先调零，明确量程和分度值；
（1）：电流表必须和被测的用电器串联；
（2）：电流必须从“+”接线柱流进去；“-”接线柱流出来；
（3）：不要超过电流表的量程；（在无法知道电流的强度时，要采用“试触”的办法）
（2）针对上述现象，该电路存在的问题是________________________________；
（3）请在原图上只改动一根导线，使两只电流表能分别测出干路和各支路的电流（要求：在需改动的导线上画“×”，用笔画线代替导线将改动后的导线连接正确，导线不许交叉）。
