空气激波吹灰器说明书

目录

一、产品概述————————

二、产品结构————————

三、工作原理————————

四、技术参数————————

五、型号——————————

六、安装——————————

七、产品优势————————

八、吹灰器产品之间的对比————————

九、质量保证——————————————

十、服务承诺——————————————

十一、应用实例——————————————

一、产品概述

长期以来锅炉等换热器的管束积灰、结焦一直是个老大难问题,它直接影响到锅炉受热面热效率的传导。在国内,由于受劣质燃料影响,在大部分炉子上都存在积灰、结焦现象。情况严重时,可能引起锅炉炉管的腐蚀、爆管,造成锅炉的意外停工,对锅炉安全危害极大,因此造成的经济损失相当大。

为解决这一问题,人们相继采用了蒸汽吹灰、高压水力吹灰、钢珠除灰等技术,习惯上称为传统除灰技术。尽管在某些场合有一定的效果,但从总体来说,它们都普遍存在许多问题,如：〔1除灰范围有限,存在死角死区；〔2设备可靠性差；〔3运行成本高；〔4对设备有副作用；〔5辅助设备庞大,操作复杂等诸多弊端。尤其是蒸汽吹灰经常会导致烟气浓度增加,在炉体的冷端更容易造成积灰和堵塞,甚至会使腐蚀加剧。因此,虽然国内外的锅炉和加热炉大多配备了这类除灰设备,但因为上述原因,使用效率很低,多数处于闲置状态,未能真正从根本上解决积灰结焦问题。

KJX系列压缩空气吹灰器是我公司针对节能减排研发的一种以压缩空气〔余热蒸汽为介质的采用瞬间泻压释放技术,利用瞬间释放产生超音速流体激波〔冲击波的能量进行清灰的新型锅炉吹灰器。它于传统的吹灰器：蒸气吹灰器、声波吹灰器、燃气激波吹灰器相比,具有效率高、结构简单、安全可靠、维修方便、智能化程度高、是目前为止石油石化企业的易燃、易爆危险区域专业锅炉清灰系统较为理想的吹灰装置。

本产品也适合应用于各种各类的燃煤锅炉、燃油燃气锅炉及电厂电站特大型锅炉清灰系统和其他清理清堵设备的清灰清堵的需要。

二、产品结构

压缩空气激波吹灰器主要由步进式旋转头、激波发生系统、电控系统、各种阀类等设备组成,其结构特点如所示。

1、步进式旋转头特点

步进式旋转头是激波发生器发生激波的导向装置,发生器每一次激波脉冲的发生都会通过喷口导气管推进旋转头进行释放,每释放一次,旋转头转换一个角度30°角,12次转动可使步进旋转头转一周〔360°

步进式旋转头的喷口与步进旋转头轴线成15—45°夹角,使喷口喷出的冲击波更好更大地作用于积灰面,而非对于炉墙面,这样就扩大了单位喷口的吹扫的面积。

旋转喷口口径有￠100mm\￠150mm,静密封件寿命可保持10年左右,动密封件寿命次数为30万次,有足够的可靠性。

2、激波发生器

激波发生器是由储气罐和释放机构组成,其容积可分为60升/100升两种规格,其储罐能承受0.6MPa-2.45MPa的压力,释放泻压时间为2S.

3、控制系统

控制系统采取PLC或DCS接口连接控制,有自动、手动两种模式,也可以远程控制,多炉控制形式。通常是单点循环控制为主,每点控制12个脉冲激波,喷口360度旋转释放脉冲激波,控制周期和释放能量可按需设置。

4、气源

气源可根据用户需要选用 1.2m3/18kgf以上的型号的空气压缩机或不低于０.6KPa以上的压力、流量1.2m*㎡/s的压缩空气或干燥蒸汽。

三、工作原理

空气脉冲激波吹灰器是一种以压缩空气为介质,采用泻压释放技术,利用瞬间产生超音速激波〔冲击波的能量消除锅炉积灰,新型锅炉除灰装置。

按空气动力学定义激波〔也称冲击波就是空气中出现间断面密度和压强发生突变、即气体应力、密度和温度在波阵面上发生的越变,在流体中以搞于声速的速度传播并对流体产生压缩作用,由于压力突跃变化的冲击及高速脉冲所产生的高分贝的声波震动,而形成的激波和声呐的叠加的综合作用,可有效地对锅炉的管束、受热面等积灰面产生进行超强的吹扫和震荡,可有效全方位的、全空间

彻底清除积灰和结渣。

四、技术参数

五、型号

型号的含义如下

FH表示公司商标标志的标识；

KJX表示产品为自动旋转空气激波；

100或150表示产品喷口直径；

A、B、C、D表示产品设计序号；

如FHKJX100A表示产品第一次设计改型。〔喷口￠100mm,储罐体积立方,第一次改进的吹灰器

激波发生器主要是以容积不同而划分的,现阶段推出的系列种类有：

七、产品优势

——效率高

由于激波的超强冲击力,可有效的清除积灰和锅炉结渣,是其他吹灰器不具备的；

喷口的全方位360°角能实现全防位、无死角的吹灰,吹灰效果好,效率高是其他吹回器不具备的；

——能耗低

除消耗压缩空气或干燥蒸汽,没有其他动力消耗。吹灰器单程耗气量在

范围内,一个周期内脉冲耗气范围360°,12个工位960L介质〔压力０.6MPa_---1.6 MPa 之间相当于声波吹灰器的1/3得用气量、蒸汽吹灰器20天的用气量。因此说它是节能型的产品。

——安全可靠

由于它的能量主要来自与空气或干燥蒸汽,它不牵扯可燃气体的遗漏,它没有电机运转,没有人心里上的恐惧感,它的安全有可操控性；

由于气动旋转步进式喷口运行是压缩空气为动力,局部另部件可随着锅炉的应力变化而变化,不会对锅炉造成任何影响；

由于本发生器和旋转喷口的设计寿命原因,发生器、旋转喷口在运行过程中不需要进行加油润滑,清洗、更换另部件等维护工作。

——维护方便

由于结构简单,易损件少,可靠性强,故维修量小,操作方便。

——控制系统先进：

我公司空气激波发生器控制系统中的关键器件均采用德国西门子公司的产品,其余也均采用进口或国产优质器件。采用微电脑计时,自动化程度高,稳定性好,操作简便。控制柜外表美观,面板指示清晰易懂。

由于采用PLC控制系统,自动化程度高,采用现代通信技术,可实现单炉独立分布架控制、多炉集中控制或远程监视控制；

——适应各种场合

由于本产品是为石油石化专业炉型、易燃易爆场合专门量身裁衣特殊制造,但它适合任何炉型,以任何燃料为介质的专业炉清理积灰和结渣。

控制柜操作面板图

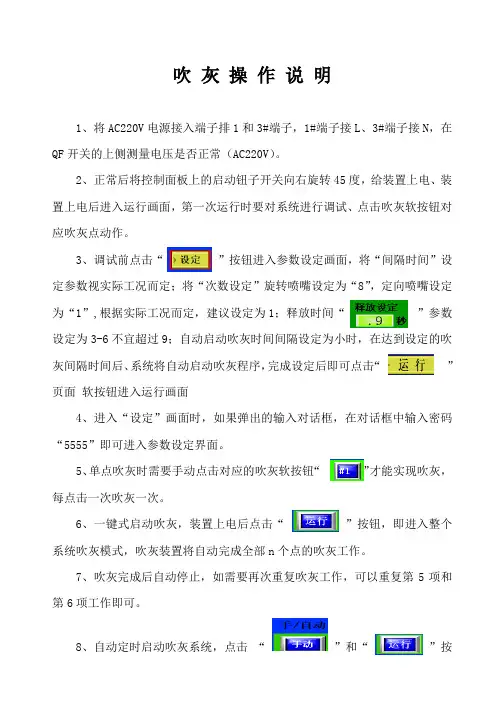

操作与使用

说明：

1.接通电源,失电指示灯亮。

2.合上断路器,电源指示灯亮。

3.按下启动按钮,给设备上电,此时系统处于待机状态。

4.在非调试状态下,按下运行键,运行指示灯亮,且手动指示灯亮,表明进入手动状态。

5.按下1#-6#手动键〔每次一台,对应设备指示灯亮。

6.球阀打开后,球阀开指示灯亮,开始充高压气。

7.充气时间到后,两位三通电磁阀开启,发射脉冲波〔设备自动执行。

8.两位三通电磁阀关闭,球阀开指示灯灭,球阀关指示灯亮。

9.运行完毕,对应设备指示灯灭,等待下一次手动指令。

10.等待手动指令时,按下自动键,设备将在程序控制下,依次从1#至6#顺序
