ASIC芯片开发过程概述
工程类语音芯片ASIC设计
可靠性设计与分析
失效分析：对失效芯片进行物理和化学分析，找出失效原因
可靠性设计优化：针对失效分析结果，对芯片设计进行优化改进
可靠性指标：平均无故障时间、故障率等
可靠性测试：高温、低温、湿度、振动等环境试验
工程类语音芯片ASIC的应用案例分析
智能机器人：提供语音识别和合成功能，实现人机交互
智能车载：提供语音导航、电话拨打接听、音乐播放等功能
智能玩具：增强玩具的互动性和娱乐性，提高用户体验
语音芯片ASIC的发展趋势
集成度不断提高：随着工艺进步，更多的功能被集成到单一芯片上，提高了性能和降低了成本。
智能化趋势：语音芯片ASIC正朝着智能化方向发展，支持更复杂的语音处理算法，提高识别准确率和响应速度。
电源管理单元：用于提供稳定的电源，保证芯片的正常工作
硬件描述语言编程
VHDL和Verilog是常用的硬件描述语言
用于描述数字电路和系统的结构和行为
支持逻辑门、触发器等基本元素和组合逻辑、时序逻辑等复杂元素的描述
可通过仿真和综合工具进行验证和实现
硬件仿真与调试
仿真与调试流程：从RTL代码到综合、布局布线、烧录程序等步骤
软件优化：采用高效的编程语言和算法，提高运行速度和降低功耗
测试与验证：通过实际测试和验证，确保性能优化效果的有效性和可靠性
功耗优化技术与实践
功耗优化技术：采用低功耗设计、动态电压调整、时钟门控等技术降低芯片功耗
实践案例：分享实际项目中功耗优化的经验与成果
性能评估：对优化前后的芯片性能进行对比评估，确认优化效果
语音提醒：提醒周边行人或车辆保障安全，提升行车安全性
语音控制：通过语音指令实现车载设备的控制，提高驾驶安全性

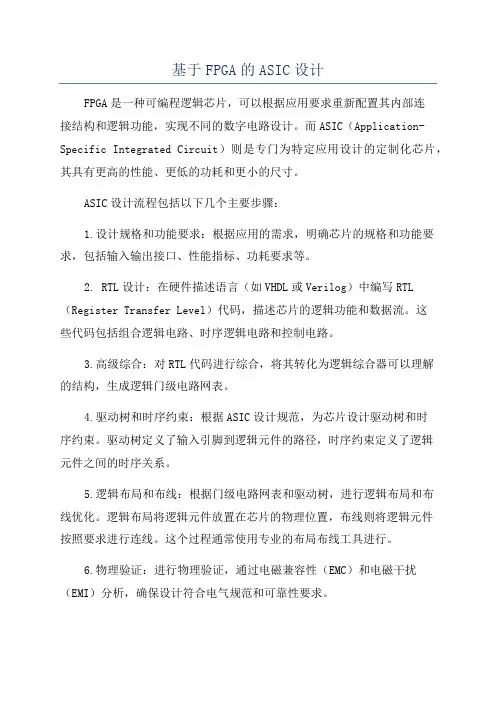

基于FPGA的ASIC设计
基于FPGA的ASIC设计FPGA是一种可编程逻辑芯片，可以根据应用要求重新配置其内部连接结构和逻辑功能，实现不同的数字电路设计。
而ASIC（Application-Specific Integrated Circuit）则是专门为特定应用设计的定制化芯片，其具有更高的性能、更低的功耗和更小的尺寸。
ASIC设计流程包括以下几个主要步骤：1.设计规格和功能要求：根据应用的需求，明确芯片的规格和功能要求，包括输入输出接口、性能指标、功耗要求等。
2. RTL设计：在硬件描述语言（如VHDL或Verilog）中编写RTL （Register Transfer Level）代码，描述芯片的逻辑功能和数据流。
这些代码包括组合逻辑电路、时序逻辑电路和控制电路。
3.高级综合：对RTL代码进行综合，将其转化为逻辑综合器可以理解的结构，生成逻辑门级电路网表。
4.驱动树和时序约束：根据ASIC设计规范，为芯片设计驱动树和时序约束。
驱动树定义了输入引脚到逻辑元件的路径，时序约束定义了逻辑元件之间的时序关系。
5.逻辑布局和布线：根据门级电路网表和驱动树，进行逻辑布局和布线优化。
逻辑布局将逻辑元件放置在芯片的物理位置，布线则将逻辑元件按照要求进行连线。
这个过程通常使用专业的布局布线工具进行。
6.物理验证：进行物理验证，通过电磁兼容性（EMC）和电磁干扰（EMI）分析，确保设计符合电气规范和可靠性要求。
7.制造文件生成：生成用于制造ASIC芯片的制造文件，包括掩模数据、掩模层等。
8.芯片制造：根据制造文件，利用先进的制造工艺将ASIC芯片制造出来。
9.仿真和验证：对制造出的ASIC芯片进行功能仿真和验证，确保芯片的功能与设计要求一致。
相比于FPGA设计，基于FPGA的ASIC设计具有一些优势和挑战：优势：1.性能：ASIC设计可以在芯片层面进行优化，实现更高的性能和更低的功耗，而FPGA设计受到资源限制，无法实现如此高性能的设计。

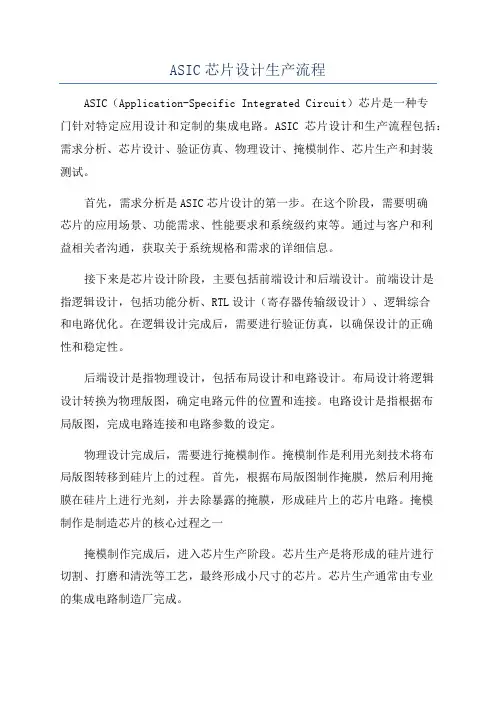

ASIC芯片设计生产流程
ASIC芯片设计生产流程ASIC（Application-Specific Integrated Circuit）芯片是一种专门针对特定应用设计和定制的集成电路。
ASIC芯片设计和生产流程包括：需求分析、芯片设计、验证仿真、物理设计、掩模制作、芯片生产和封装测试。
首先，需求分析是ASIC芯片设计的第一步。
在这个阶段，需要明确芯片的应用场景、功能需求、性能要求和系统级约束等。
通过与客户和利益相关者沟通，获取关于系统规格和需求的详细信息。
接下来是芯片设计阶段，主要包括前端设计和后端设计。
前端设计是指逻辑设计，包括功能分析、RTL设计（寄存器传输级设计）、逻辑综合和电路优化。
在逻辑设计完成后，需要进行验证仿真，以确保设计的正确性和稳定性。
后端设计是指物理设计，包括布局设计和电路设计。
布局设计将逻辑设计转换为物理版图，确定电路元件的位置和连接。
电路设计是指根据布局版图，完成电路连接和电路参数的设定。
物理设计完成后，需要进行掩模制作。
掩模制作是利用光刻技术将布局版图转移到硅片上的过程。
首先，根据布局版图制作掩膜，然后利用掩膜在硅片上进行光刻，并去除暴露的掩膜，形成硅片上的芯片电路。
掩模制作是制造芯片的核心过程之一掩模制作完成后，进入芯片生产阶段。
芯片生产是将形成的硅片进行切割、打磨和清洗等工艺，最终形成小尺寸的芯片。
芯片生产通常由专业的集成电路制造厂完成。
最后，是芯片封装和测试。
芯片封装是将芯片封装到塑料引脚封装（PLCC）或裸露芯片封装中，以保护芯片并方便使用。
封装完成后，芯片需要进行测试，以验证其功能和性能是否符合设计要求。
总结起来，ASIC芯片设计生产流程包括：需求分析、芯片设计、验证仿真、物理设计、掩模制作、芯片生产和封装测试。
这个过程涉及到多个专业领域的知识和技术，需要经验丰富的工程师和专业的制造厂的合作。
asic的设计流程
asic的设计流程ASIC（Application Specific Integrated Circuit）是指应用特定集成电路，其设计流程通常包括以下几个步骤：需求分析、架构设计、逻辑设计、物理设计、验证和测试等。
首先是需求分析阶段。
这一阶段的目标是明确ASIC的功能需求和性能指标。
设计团队与客户或项目发起人进行充分的沟通，了解客户的需求，并根据需求制定相应的规格说明书。
规格说明书包括ASIC 的功能、性能、接口、功耗等要求。
在需求分析阶段，还需要考虑ASIC的制造工艺和成本限制。
接下来是架构设计阶段。
在需求分析的基础上，设计团队开始制定ASIC的整体架构。
架构设计决定了ASIC的功能模块划分、模块之间的接口和通信方式等。
设计团队需要根据性能和功耗要求进行权衡，选择合适的架构方案，并进行详细的设计文档编写。
然后是逻辑设计阶段。
在逻辑设计阶段，设计团队根据架构设计的要求，将ASIC的功能模块进行详细的逻辑设计。
逻辑设计使用硬件描述语言（如Verilog或VHDL）来描述电路的逻辑功能和时序要求。
设计团队需要考虑电路的时序约束、时钟域划分、数据通路设计等问题，并进行逻辑仿真和优化。
物理设计阶段是将逻辑设计转化为物理电路布局的过程。
物理设计包括芯片的布局设计和布线设计。
布局设计决定了各个模块的位置和相互之间的关系，布线设计则将逻辑电路转化为实际的物理连线。
物理设计需要考虑芯片的面积、功耗、时钟分布等因素，并进行电磁兼容性分析和时序收敛等。
验证和测试是ASIC设计流程中非常重要的一步。
验证的目标是确保设计的正确性和功能的完整性。
验证过程包括功能验证、时序验证和电气验证等。
功能验证通过对设计的功能模块进行仿真和测试，验证其是否符合规格说明书的要求。
时序验证则是验证时序约束是否满足，以确保电路能够正常工作。
电气验证则是验证电路的电气特性，例如功耗、噪声等。
测试阶段主要是通过实际的芯片测试来验证设计的正确性和性能指标。

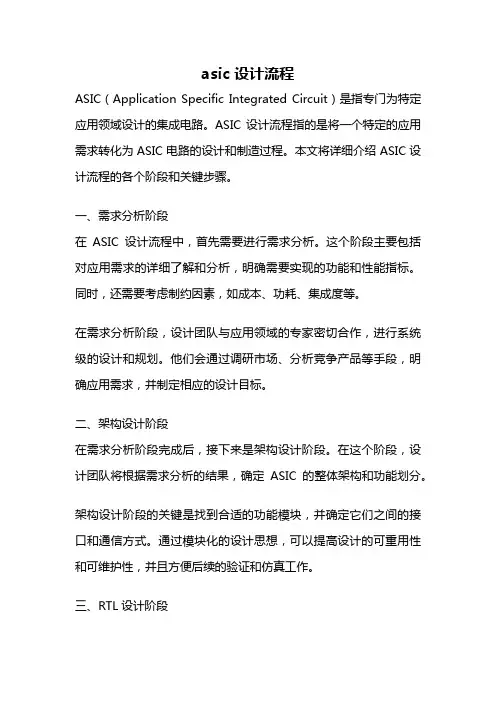

asic 设计流程
asic 设计流程ASIC（Application Specific Integrated Circuit）是指专门为特定应用领域设计的集成电路。
ASIC设计流程指的是将一个特定的应用需求转化为ASIC电路的设计和制造过程。
本文将详细介绍ASIC设计流程的各个阶段和关键步骤。
一、需求分析阶段在ASIC设计流程中，首先需要进行需求分析。
这个阶段主要包括对应用需求的详细了解和分析，明确需要实现的功能和性能指标。
同时，还需要考虑制约因素，如成本、功耗、集成度等。
在需求分析阶段，设计团队与应用领域的专家密切合作，进行系统级的设计和规划。
他们会通过调研市场、分析竞争产品等手段，明确应用需求，并制定相应的设计目标。
二、架构设计阶段在需求分析阶段完成后，接下来是架构设计阶段。
在这个阶段，设计团队将根据需求分析的结果，确定ASIC的整体架构和功能划分。
架构设计阶段的关键是找到合适的功能模块，并确定它们之间的接口和通信方式。
通过模块化的设计思想，可以提高设计的可重用性和可维护性，并且方便后续的验证和仿真工作。
三、RTL设计阶段在架构设计阶段确定了ASIC的整体框架后，接下来是RTL （Register Transfer Level）设计阶段。
在这个阶段，设计团队将使用硬件描述语言（如Verilog、VHDL）来描述和实现ASIC的功能模块。
RTL设计阶段的关键是将功能模块转化为硬件逻辑电路。
设计团队需要仔细考虑时序和逻辑的优化，以提高电路的性能和功耗。
同时，还需要进行功能仿真和时序约束等工作，确保设计的正确性和可靠性。
四、综合与布局布线阶段在RTL设计阶段完成后，接下来是综合与布局布线阶段。
在这个阶段，设计团队将进行逻辑综合、布局和布线等工作，将RTL描述的电路转化为物理电路。
综合是将RTL描述的电路转化为门级网表电路的过程。
在综合过程中，设计团队需要进行逻辑优化和面积约束等工作，以提高电路的性能和集成度。
布局和布线是将门级网表电路映射到实际的芯片布局上的过程。
请简述你理解的芯片开发全流程及所需具备的技能。
请简述你理解的芯片开发全流程及所需具备的技能概述芯片（I nt eg ra te dC i rc ui t，I C）是现代电子产品的核心组件，其开发流程复杂且需要多种技能。
本文将简述芯片开发的全流程，并介绍在该过程中所需具备的技能。
芯片开发全流程芯片开发全流程通常包括前端设计、验证与验证、物理设计和半导体制造四个主要阶段。
前端设计前端设计是芯片开发的起始阶段，主要包括电路设计、逻辑设计和验证。
1.电路设计：根据芯片的需求和规格，设计各种模拟电路和数字电路，如放大器、滤波器、逻辑门等。
2.逻辑设计：根据芯片功能需求，设计芯片的逻辑电路，包括逻辑门、时序逻辑以及算术逻辑等。
3.验证：通过仿真和测试验证设计的电路和逻辑是否满足需求，调整设计模型以达到预期效果。
验证与验证验证与验证阶段是芯片开发的重要环节，旨在确保设计的正确性和稳定性。
1.功能验证：对设计的芯片进行功能验证，验证其是否满足预期功能。
2.时序验证：验证芯片中各个电路之间的时序关系是否满足需求。
3.电源与温度验证：验证芯片在不同电源电压和温度条件下的运行情况。
4.特性验证：验证芯片的特性参数，如功耗、噪声、功率纹波等。
物理设计物理设计阶段将前端设计的逻辑电路转化为物理实现，包括布局设计和版图设计两个方面。
1.布局设计：将芯片的逻辑电路进行物理布局，包括各个电路的位置、大小和连线的布线等。
2.版图设计：根据布局设计，进行具体的电路板设计，包括将电路转化为版图、调整连线路径、进行电气规则检查等。
半导体制造半导体制造是芯片开发的最后阶段，将物理设计的版图制造成真实的芯片产品。
1.掩膜制作：根据物理设计的版图，制作光刻掩膜，用于传输图案到硅片上。
2.硅片加工：将掩膜图案转移至硅片上，并进行各种工艺加工，如刻蚀、沉积、离子注入等。
3.封装与测试：将芯片进行封装，同时进行电性能测试，包括引脚功能、性能参数以及可靠性测试等。
所需具备的技能芯片开发需要综合掌握硬件、电路设计、逻辑设计和半导体制造等多个领域的知识和技能。
ASIC芯片设计流程探究及其开发实践
ASIC芯片设计流程探究及其开发实践ASIC（Application-Specific Integrated Circuit）芯片是指按照特定应用需求设计和定制的硅片电路，也被称为定制集成电路。
ASIC芯片设计的目的是为了满足特定应用场景的需求，具有性能优异、功耗低、集成度高、可靠性强等特点。
ASIC芯片的设计流程和普通集成电路的设计流程相比，更加复杂和繁琐。
本文将从ASIC芯片设计的流程探究和开发实践出发，详细了解ASIC芯片设计的过程和实际应用。
一、 ASIC芯片设计流程探究ASIC芯片设计流程一般分为以下几个阶段：1. 需求分析：需求分析阶段主要是充分理解应用场景和需求，明确ASIC芯片的功能、性能、功耗、可靠性等指标。
在需求分析阶段，需要确保需求明确和完整，并建立好基本的开发规划。
2. 概念设计：概念设计阶段主要是根据需求建立ASIC芯片的形态和体系结构，并进行初步的仿真分析和评估。
在概念设计阶段，需要充分考虑芯片的结构图、电路原理图、逻辑设计等方面内容。
3. 逻辑设计：逻辑设计阶段主要是针对芯片的逻辑电路进行设计和优化，包括信号缓存、时序电路、控制器等。
在逻辑设计阶段，需要结合芯片结构进行仿真计算，并进行性能优化和需求调整。
4. 物理设计：物理设计阶段主要是根据逻辑电路图进行器件布局，包括栅极、源漏区域、金属线路等。
在物理设计阶段，需要根据制造工艺和特定应用场景进行微调和优化。
5. 验证测试：验证测试阶段主要是对ASIC芯片进行功能验证和性能测试，包括环境适应性测试、可靠性测试、温度测试等。
在验证测试阶段，需要充分考虑市场需求和投入产出比等方面内容。
6. 授权生产：授权生产阶段主要是将ASIC芯片的设计文件和制造工艺交给制造厂家进行批量生产。
在授权生产阶段，需要充分考虑品质控制和成本控制等方面问题。
二、ASIC芯片设计开发实践ASIC芯片的设计开发实践存在着以下几个难点：1. 设计周期长：ASIC芯片开发需要经历多个阶段复杂的设计过程，设计周期长、成本较高、风险较大。
一般ASIC设计流程
制版、流片 芯片测试
传统电子 设计技术
1、借助于计算机进行软件设计 2、现成的器件与硬件电路连接
EDA技术
借助于计算机进行硬件模块和系 统设计、仿真、硬件系统测试
1.5 基于VHDL的自顶向下设计方法
一般ASIC设计流程
系统划分 将系统分割成各个功能子模块，给出子模块
之间信号连接关系。验证各个功能块的行为 模型，确定系统的关键时序
一般ASIC设计流程
逻辑设计与综合 将划分的各个子模块用文本（网表或硬件描
述语言）、原理图等进行具体逻辑描述。 硬件描述语言：综合 电路网表文件 原理图：简单编译 逻辑网表结构
自顶向下设计流程
2.1 FPGA／CPLD设计流程
应用于FPGA/CPLD的EDA开发流程:
图2-4 一般ASIC设计流程
一般ASIC设计流程
综合后仿真 从上一步得到网表文件，在这一步进行仿真
验证
一般ASIC设计流程
版图设计 将逻辑设计中每一个逻辑元件、电阻、电容
等以及它们之间的连线转换成集成电路制造 所需要的版图信息
一般ASIC设计流程
版图验证 版图原理图对比、设计Fra bibliotek则检查、电气规则
检查
一般ASIC设计流程
ASIC设计基本流程、结构分析设计、RTL编码
ASIC的复杂性不断提高，同时工艺在不断地改进，如何在较短的时间内开发一个稳定的可重用的AS的设计，并且一次性流片成功，这需要一个成熟的ASIC的设计方法和开发流程。
本文结合NCverilog，DesignCompile，Astro等AS 所用到的EDA软件，从工艺独立性、系统的稳定性、复杂性的角度对比各种ASIC 的设计方法，介绍了在编码设计、综合设计、静态时序分析和时序仿真等阶段经常忽视的问题以及避免的办法，从而使得整个设计具有可控性。
1 基本的ASIC设计流程ASIC设计流程可以粗分为前端设计和后端设计，如果需要更细的划分，可以分成如下几个步骤：1.包括系统结构分析设计、RTL编码以及功能验证；2.逻辑综合、PreLayoutSTA以及形式验证（RTL代码与逻辑综合生成的Netlist之间）；3.Floorplan、Placement、ClockTree插入以及全局布线（GlobalRouting）4.形式验证（逻辑综合的Netlist与带有CT信息的Netlist之间）、STA；5.DetailedRouting，DRC；6.PostlayoutSTA，带有反标延迟信息的门级仿真；7.Tape-Out当然，这还是一个比较粗的流程，其中每个步骤还可以分得更细，通常所说的前端设计主要包括上述流程中的1，2，4，6这几个部分。
同时，这个流程是一个迭代的过程。
对于一些通常的问题以及其中的一些方法，已经有大量的文献中提到，本文将不再赘述，因此本文着力于讨论在设计各个阶段中一些容易被忽视的或者可能带来潜在危险的地方。
2 结构分析设计、RTL编码这一阶段在整个ASIC设计中占非常重要的地位，结构分析设计阶段主要是从产品的功能定义出发，对产品采用的工艺、功耗、面积、性能以及代价进行初步的评估，从而制定相应的设计规划，对于规模很大的ASIC设计，在这一阶段估算芯片的功耗面积非常困难。
在这里引入一个ASIC设计中很重要的概念：划分（Partitioning），在不同的设计阶段这个概念都将提到。
asic的设计流程
asic的设计流程ASIC（Application-Specific Integrated Circuit，应用特定集成电路）是一种根据特定应用需求而设计的集成电路。
ASIC的设计流程是一个复杂而严谨的过程，需要经历多个阶段和环节。
本文将从ASIC的设计需求、设计规划、设计实现和验证等方面，对ASIC的设计流程进行详细介绍。
一、设计需求阶段在ASIC设计流程中，首先需要明确设计的需求。
这包括对ASIC的功能、性能、功耗、面积等方面的要求进行规划和分析。
设计人员需要与客户或系统需求方充分沟通，了解应用场景和功能需求，明确所设计的ASIC的用途和目标。
二、设计规划阶段在明确设计需求后，设计人员需要进行设计规划。
这包括确定ASIC 的整体架构、划分功能模块以及模块之间的接口等。
设计规划阶段还包括对设计所需资源的评估，例如设计工具、验证环境、物理设计工具等。
三、前端设计阶段前端设计阶段是ASIC设计的核心阶段，主要包括逻辑设计、验证和综合等过程。
首先，设计人员进行逻辑设计，使用硬件描述语言（HDL）对ASIC的功能进行描述。
常用的HDL语言包括Verilog和VHDL。
在逻辑设计完成后，设计人员需要进行验证工作，以确保设计的正确性和可靠性。
验证工作包括功能仿真、时序仿真和形式验证等。
验证通过后，设计人员进行综合，将逻辑设计转化为门级网表。
综合工具会根据目标芯片的库文件和约束条件生成门级网表。
四、物理设计阶段物理设计阶段主要包括布局设计、布线设计和时序优化等过程。
布局设计是将门级网表映射到目标芯片上，确定各个功能模块的位置和布局规则。
布线设计是在布局的基础上，将各个功能模块之间的连线进行布线，以满足时序和面积等约束条件。
时序优化是通过对时序路径进行优化，以提高ASIC的工作频率和性能。
五、后端设计阶段后端设计阶段主要包括物理验证、版图提取和静态时序分析等过程。
物理验证是为了验证物理设计的正确性和可靠性，包括DRC （Design Rule Check）、LVS（Layout versus Schematic）等验证。
ASIC芯片开发过程概述
<第五步>覆上光刻胶
◦ 通过旋转离心力，均匀地在WAFER表面覆 上一层光刻胶。
<第六步> 在WAFER 表面形成图案
◦ 通过光学掩模板和曝光技术在WAFER 表 面形成图案。
<第七步> 蚀刻
◦ 使用蚀刻来移除相应的氧化层。
<第八步> 氧化、扩散、CVD 和注 入离子
◦ 对WAFER 注入离子（磷、硼），然后进 行高温扩散，形成各种集成器件。
<第十三步> 固定芯片
◦ 把芯片安置在特定的FRAME 上
<第十三步>连接管脚
◦ 用25 微米的纯金线将芯片和FRAME上的引脚 连接起来。
<第十三步>封装
◦ 用陶瓷或树脂对芯片进行封装。
<第十六步> 修正和定型（分离和铸型）
◦ 把芯片和FRAME 导线分离，使芯片外部的导线形 成一定的形状。
概念+市场研究
结构级说明和RTL编码
RTL模拟Leabharlann 逻辑综合、优化和扫描插 入
形式验证（RTL和门级）
N
布图前的STA
时序正确
Y
布图规划、布局，CT插 入和全局布线
转换时钟树到ＤＣ
形式验证（扫描插入的网表 与ＣＴ插入的网表）
全局布线后的STA
时序正确
N
Y
详细布线
布图后的STA
时序正确
N
Y
定案
结构及电学特性编码 HDL中的RTL编码 为包含存储单元的设计插入DFT memory BIST 为了验证设计功能，进行详尽的动态仿真 实际环境设置，包括将使用的工艺库及其他环境属性 使用Design Compiler工具对具有扫描插入的设计进行
asic 芯片
asic 芯片ASIC芯片（Application-Specific Integrated Circuit）是一类专用集成电路芯片，也称为定制芯片。
相比于通用集成电路（如处理器、存储器等），ASIC芯片是根据特定的应用需求而设计的，因此能够提供更高的性能和更低的功耗。
ASIC芯片在各个领域都得到广泛应用，包括通信、计算机、工业控制、汽车、医疗等。
下面将从设计流程、应用案例和未来发展趋势三个方面来介绍ASIC芯片。
首先是ASIC芯片的设计流程。
ASIC芯片的设计是一个复杂的过程，通常分为前端设计和后端设计两个阶段。
前端设计主要包括功能设计、电路设计和逻辑验证。
功能设计是根据需求规格书确定芯片的功能模块和接口，并进行功能分析；电路设计则是根据功能要求，设计电路的结构和参数，如时钟、存储器、逻辑门等；逻辑验证是通过仿真和验证工具对设计进行全面测试，以确保功能的正确性。
后端设计主要包括物理设计、布局设计和版图设计。
物理设计是将逻辑电路映射到实际的物理器件，进行数电转换、时序优化等操作；布局设计则是确定各个电路模块的位置和相互连接方式；版图设计则是将布局设计结果转化为最终的芯片版图。
完成设计后，还需要进行流片和封装测试。
流片是指将版图发送给芯片制造企业，进行样片生产；封装测试则是将芯片封装为最终的芯片模块，并经过各种测试和验收，确保芯片的可靠性和稳定性。
其次是ASIC芯片的应用案例。
ASIC芯片广泛应用于各个领域，以下以通信和计算机领域为例介绍两个典型的应用案例。
在通信领域，ASIC芯片被广泛用于移动通信设备中，如手机、路由器和基站等。
它们能够提供高效的信号处理、数据传输和接口控制功能，满足不同通信标准和需求。
例如，LTE芯片可以实现高速无线数据传输，提供更快的网络连接速度；而基站芯片能够实现大规模的无线通信覆盖，提供更好的通信服务质量。
在计算机领域，ASIC芯片被广泛用于数据中心和云计算设备中。
它们能够提供高性能的计算、存储和网络功能，满足大规模数据处理和分析的需求。
最新ASIC芯片设计生产流程
设计的一般步骤(2)
对布图工具进行时序约束的前标注 11)具有时序驱动单元布局，时钟树插入和全局布线的初始布局划分 将时钟树转换到驻留在Design Compiler中原始设计（网表） 在Design Compiler中进行设计的布局优化 使用Formality在综合网表和时钟树插入的网表之间进行形式验证 在全局布线后（11步）从版图提取估计的延时 从全局布线得到的估计时间数据反标注到PrimeTime 使用在全局布线后提取的估计延时数据在PrimeTime在中进行静态时
门电路 晶体管
系统规范 算法
寄存器传输 布尔等式
晶体管函数
划分
ASIC设计流程
ASIC项目的主要步骤包括： 预研阶段； 顶层设计阶段； 模块级设计阶段； 模块实现阶段； 子系统仿真阶段； 系统仿真，综合和版图设计前门级仿真阶段； 后端版面设计阶段； 测试向量准备阶段； 后端仿真阶段； 生产签字； 硅片测试阶段。
<第六步> 在WAFER 表面形成图案
◦ 通过光学掩模板和曝光技术在WAFER 表 面形成图案。
时序正确
N
Y
定案
设计的一般步骤
结构及电学特性编码 HDL中的RTL编码 为包含存储单元的设计插入DFT memory BIST 为了验证设计功能，进行详尽的动态仿真 实际环境设置，包括将使用的工艺库及其他环境属性 使用Design Compiler工具对具有扫描插入的设计进行
约束和综合设计 使用Design Compiler的内建静态时序分析机进行模块级静态时序分
ASIC开发流程中各步骤
ASIC 设计流程
第一章ASIC 设计流程介绍1.1 引言（Introduction）在过去的几十年里，微电子技术已经逐渐成熟起来。
以前很长一段时间里需要通过印刷电路版（PCB）实现的系统现在已经可以集成在一个芯片上。
随着集成电路设计制造技术的快速发展，系统芯片（SOC）正在成为现实。
在SOC和其它半导体电路中有一个重要的部分—专用集成电路（ASIC），它是一种用来完成某种特定功能的专用电路模块或者整块芯片。
例如，我们在PC或者大量的多媒体设备中使用的视频译码器就可以做成一块ASIC 芯片。
这些芯片除了要具备一定的性能外，在尺寸、耗电量、发热量和成本方面也比一般的IC部件要求更高。
由于成本和性能上的优势，从消费电子到空间技术领域，ASIC和具备ASIC模块的半导体芯片都得到了非常广泛的应用。
从传统意义上来说，设计ASIC是一项漫长而又乏味的工作，因为在设计过程中存在各种不同的步骤。
同时它也是一项耗费巨大的工作，因为每一个ASIC芯片都包含了上万的IC部件，制造它们需要很高的成本。
近年来，ASIC的使用越来越多，上述情况也得到了改善，这要归功于鲁棒性设计方法和自动电路综合工具在芯片设计过程中的普遍应用。
这些自动综合工具能够帮助设计者完成从高层次的设计描述直到最后的芯片布图和掩模阶段的工作。
伴随着半导体芯片市场的不断扩大，这些发展最终导致了ASIC芯片和集成了ASIC模块的芯片的需求迅速上升。
ASIC的设计制造工序繁多，包括产品的概念定性、设计和综合、验证以及测试等等。
一旦产品的性能要求确定下来以后，我们就需要完成从高层次设计，电路综合一直到最低层次细节设计的工作。
为了确保没有错误发生，以及产品的性能要求能够得到满足，我们也需要在设计过程的每一阶段进行功能验证和校正。
这里的测试指的是制造测试，包括检查芯片是否在制造时存在缺陷。
这是一个比较复杂的问题，因为对于一块制造出来的芯片来说，很难控制和观察它的内部连线，而且修复它实际上也是不可能的。
ASIC芯片简介演示
AI领域对计算性能需求苛刻，ASIC芯片可 针对AI算法进行优化，实现高性能、低功 耗的AI计算。
自动驾驶
数据中心
自动驾驶系统需处理大量传感器数据， ASIC芯片可满足实时处理需求，确保驾驶 安全。
数据中心对服务器性能和功耗要求严格， ASIC芯片可提高服务器性能，降低能耗， 节约成本。
02
ASIC芯片设计流程
矢量处理技术
支持矢量运算，加速图像处理、科学计算等领域的应用。
先进封装技术
2.5D/3D封装技术
01
将多个芯片或模块在垂直方向上堆叠，实现更高集成度的封装
。
硅通孔技术
02
利用硅通孔技术实现芯片内部的高密度互连，提高信号传输速
度和封装密度。
扇出型封装技术
03
采用扇出型布线结构，增加封装I/O密度，提高芯片与外界的互
需求分析
01
02
03
功能定义
明确芯片需要实现的功能 和性能指标，包括处理速 度、功耗、接口规范等。
市场调研
了解目标市场需求和竞品 分析，为设计决策提供依 据。
可行性分析评ຫໍສະໝຸດ 技术可行性、成本效 益和风险，确定项目可行 性。
架构设计
总体架构设计
确定芯片的整体结构，包 括处理器核、内存层次、 外设接口等。
连能力。
可靠性设计技术
容错设计技术
通过冗余设计、错误检测与纠正等手段，提高芯片在故障情况下的 可靠性。
抗辐射加固技术
采用特殊材料和电路设计，增强芯片对辐射环境的适应性，确保在 恶劣环境下的正常工作。
热设计技术
优化芯片的热设计，降低热阻，提高散热效率，确保芯片在高温环境 下的稳定运行。
04
asic芯片设计流程
asic芯片设计流程ASIC芯片设计是一项复杂的工程，需要通过多个阶段来完成。
ASIC芯片，全称为Application Specific Integrated Circuit，即应用特定集成电路，是指根据特定应用需求进行定制设计的可编程电路集成电路。
相比普通的集成电路，ASIC芯片能够更好的满足特定应用的要求，具有更高的性能和更低的功耗。
下面我们将详细介绍ASIC芯片设计的流程。
第一阶段：需求分析在ASIC芯片设计的第一阶段，需要对所需要实现的功能及性能做详细的分析。
这包括对系统的平台架构、功能模块、算法、电路结构等方面进行全面的分析，以确定设计的方向和目标。
如果设计的目标不明确，将会给后续的工程带来较大的麻烦。
第二阶段：结构设计在结构设计阶段，需要根据需求分析的结果，选择适合的工艺流程，确定芯片的结构、布局、电路等。
这是将需求转化为可行设计所必须的前置工作。
通常，设计师会先画出芯片的逻辑框图，再进行分析优化，编写逻辑方程或各种预先设计的电路：1. 定义基本单元，比如逻辑门、寄存器、模拟模块等，将其组合成模块，构建芯片的逻辑结构。
2. 对空间、功耗、速度、可测试性等方面的设计参数进行分析与评估，根据设计需求，在逻辑结构中确定传输协议、数据结构和状态机等具体信息。
3. 对代码进行仿真和验证，并进行逻辑综合和优化，使电路的功能、面积、时钟频率和功耗得到协调。
第三阶段：逻辑设计在逻辑设计阶段，需要进一步将结构设计转化为可行电路设计。
首先，需要通过逻辑综合工具将设计代码转换为门级电路，并采用特定的约束条件进行时序分析。
之后，需要进行布局与布线，将电路进行布局，依据电路的连接实现电路图的布局；再通过布线工具对信号线进行引线与连接，将门级电路按照成本和条线长度进行布线，以实现尽可能高的速度和低功耗。
第四阶段：物理设计在物理设计阶段，需要保证整个芯片的顺利制造、测试和集成。
此时，需要根据实际条件进行芯片加工，防止产生芯片电路的不一致性和本质误差。
asic的设计流程
asic的设计流程ASIC（Application Specific Integrated Circuit）是一种专用集成电路，用于特定应用领域的定制设计。
ASIC的设计流程是一个复杂而系统的过程，涉及到多个阶段和环节。
本文将详细介绍ASIC的设计流程，并探讨每个阶段的重要性和具体步骤。
ASIC的设计流程可以大致分为需求分析、架构设计、逻辑设计、验证与仿真、物理设计、制造与测试等阶段。
下面将逐一介绍这些阶段的内容。
首先是需求分析阶段。
在这个阶段，设计团队与客户充分沟通，明确ASIC的功能需求和性能指标。
设计团队要了解客户的需求，包括应用场景、功能要求、性能要求等。
通过需求分析，设计团队可以明确设计目标，为后续的设计工作奠定基础。
接下来是架构设计阶段。
在这个阶段，设计团队根据需求分析的结果，确定ASIC的整体结构和功能模块划分。
设计团队要考虑各个功能模块之间的接口和通信方式，确保整个系统的协调运行。
架构设计是ASIC设计的核心，决定了后续设计工作的方向和重点。
然后是逻辑设计阶段。
在这个阶段，设计团队将系统的功能模块转化为逻辑电路。
根据架构设计的要求，设计团队使用硬件描述语言（如VHDL或Verilog）进行逻辑设计，包括电路的逻辑门实现、电路的时序控制、电路的状态机设计等。
逻辑设计是ASIC设计的关键环节，要求设计团队具备扎实的逻辑电路知识和编程技巧。
接着是验证与仿真阶段。
在这个阶段，设计团队对逻辑设计进行功能验证和时序仿真。
功能验证是为了验证逻辑电路是否符合需求，能够实现预期的功能。
时序仿真是为了验证电路的时序控制和时序约束是否满足要求。
通过验证与仿真，设计团队可以发现和修复设计中的错误和问题，确保ASIC的正确性和可靠性。
然后是物理设计阶段。
在这个阶段，设计团队将逻辑电路转化为物理电路，包括电路的布局设计和电路的布线设计。
布局设计是将逻辑电路映射到实际的芯片布局上，考虑电路的面积利用率和信号传输的延迟等因素。
asic设计方法知识点
asic设计方法知识点ASIC（Application Specific Integrated Circuit，专用集成电路）是根据特定应用需求进行设计的芯片。
它经过专门的设计和验证，以实现特定功能或任务。
本文将介绍ASIC设计方法的相关知识点，包括设计流程、设计方法和验证技术。
一、设计流程ASIC设计流程是按照一定的步骤进行的，主要包括需求分析、体系结构设计、逻辑设计、物理设计和验证。
下面将对这些步骤进行详细介绍。
1. 需求分析在需求分析阶段，设计人员需要明确ASIC的功能需求和性能指标。
他们与客户进行沟通，并根据客户所述需求进行详细分析。
在这个阶段，定义ASIC的输入输出接口和芯片的整体功能。
2. 体系结构设计体系结构设计是确定ASIC内部模块之间的关系和功能分配。
在这个阶段，设计人员将高层次的功能分解为多个模块，并定义它们之间的通信方式和数据交换。
还可以选择合适的处理器和外围设备。
3. 逻辑设计逻辑设计将体系结构设计的模块进行电路层次的设计。
在这个阶段，设计人员采用HDL（Hardware Description Language）编写硬件描述语言代码，然后进行逻辑综合和布局布线。
逻辑综合将HDL代码转化为逻辑网表，布局布线则将逻辑网表转化为物理布局。
4. 物理设计物理设计主要包括布局、布线和时序优化。
在设计布局时，需要确定各模块的相对位置和布局规则，以满足尺寸和性能要求。
布线阶段用于确定模块之间的互连路径，以及时序优化以确保设计的正确性和性能。
5. 验证验证是整个设计流程中非常重要的一步，确保ASIC设计满足规格要求。
验证可以包括功能仿真、时序仿真、形式验证和硬件验证等。
在验证阶段，设计人员需要使用专业的仿真和验证工具对设计进行验证，并解决可能出现的问题。
二、设计方法ASIC设计方法包括全定制设计、半定制设计和可编程逻辑设计。
下面将分别介绍这三种方法。
1. 全定制设计全定制设计是一种从零开始的设计方法，它提供了最大的灵活性和性能优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在整个设计中，静态时序分析是最重要的步骤，一个迭代过程。
静态时序分析充许用户详细分析设计的所有关键路经并给出一个有条 理的报告。
对布图前后的门级网表进行静态时序分析，在布图前，PrimeTime使 用由库指定的线载模型估计线网延时。如果所有关键路径的时序是可 以接受的，则由PrimeTime或DC得到一个约束文件，目的是为了预 标注到布图工具。
概念+市场研究
结构级说明和RTL编码
RTL模拟
逻辑综合、优化和扫描插 入
形式验证（RTL和门级）
N
布图前的STA
时序正确
Y
布图规划、布局，CT插 入和全局布线
转换时钟树到ＤＣ
形式验证（扫描插入的网表 与ＣＴ插入的网表）
全局布线后的STA
时序正确
N
Y
详细布线
布图后的STA
时序正确
N
Y
定案
结构及电学特性编码 HDL中的RTL编码 为包含存储单元的设计插入DFT memory BIST 为了验证设计功能，进行详尽的动态仿真 实际环境设置，包括将使用的工艺库及其他环境属性 使用Design Compiler工具对具有扫描插入的设计进行
生产厂家进行Merg 生产厂家提供物理验证报告 CYIT确认和eviewjob
生产资料 确认过程
制造一块IC 芯片通常需要400 到500 道工序。但是概括起来说，它 一般分为两大部分：前道工序（front-end production）和后道工 序（back-end production）。
[1] 前道工序
◦ (1) 将粗糙的硅矿石转变成高纯度的单晶硅。 ◦ (2) 在wafer 上制造各种IC 元件。 ◦ (3) 测试wafer 上的IC 芯片
[2] 后道工序
◦ (1) 对wafer 划片（进行切割） ◦ (2) 对IC 芯片进行封装和测试
<第一步>硅棒的拉伸
◦ 将多晶硅熔解在石英炉中，然后依靠 ◦ 一根石英棒慢慢的拉出纯净的单晶硅棒。
在布图后，实际提取的延迟被反标注到PrimeTime以提供真实的延迟 计算。
布图工具完成布局和布线。布图规划包括单元的布局和时种树的综 合，在步图工具中完成。布线一般有两步，全局布线和详细布线。
ASIC芯片设计开发 ASIC芯片生产
CYIT提供如下文件: GDSII文件，物理验证 环境，物理验证报告
约束和综合设计 使用Design Compiler的内建静态时序分析机进行模块级静态时序分
析
设计的形式验证，使用Formality将TRL和综合后的网表进行对比 使用PrimeTime进行整个设计布图前的静态时序分析
对布图工具进行时序约束的前标注
11)具有时序驱动单元布局，时钟树插入和全局布线的初始布局划分 将时钟树转换到驻留在Design Compiler中原始设计（网表） 在Design Compiler中进行设计的布局优化 使用Formality在综合网表和时钟树插入的网表之间进行形式验证 在全局布线后（11步）从版图提取估计的延时 从全局布线得到的估计时间数据反标注到PrimeTime 使用在全局布线后提取的估计延时数据在PrimeTime在中进行静态时
<第五步>覆上光刻胶
◦ 通过旋转离心力，均匀地在WAFER表面覆 上一层光刻胶。
<第六步> 在WAFER 表面形成图案
◦ 通过光学掩模板和曝光技术在WAFER 表 面形成图案。
<第七步> 蚀刻
◦ 使用蚀刻来移除相应的氧化层。
<第八步> 氧化、扩散、CVD 和注 入离子
◦ 对WAFER 注入离子（磷、硼），然后进 行高温扩散，形成各种集成器件。
序分析
设计的详细布局 提取来自详细布局设计的实际时间延迟 实际提取时间数据反标注到PrimeTime 使用PrimeTime进行布图后的静态时序分析 布图后的门级功能仿真（如果需要） 在LVS（版图对原理图）和DRC（设计规则检查）验证后定案
结构规范定义了芯片的功能并划分为一些能够处理的模块，电学特性 规范通过时序信息定义模块之间的关系
设计可用三个抽象层次来表示：行为级，寄存器传输级RTL和结构级 。
通过仿真RTL代码以检查设计的功能，目前的仿真器都能够仿真行为 级及RTL级编码
以前：手工将ＨＤＬ转换为电路图并描述元件间的互连来产生一个门 级网表。
综合：用工具完成RTL级到门级网表的转换，这个过程就称为综合 定义综合环境的文件，详细说明了工艺单元库和
DC在综合过程中使用的其它相关信息。
形式验证技术使用数学的方法来确认一个设计，不考虑工艺因素，如 时序，通过与参考设计的对比了检查一个设计的逻辑功能。
形式验证和动态仿真，形式验证技术通过证明两个设计的结构和功能 是逻辑等价的来验证设计；动态仿真只能检查敏感路经。
形式验证的目标是要验证RTL与RTL ，门级网表与RTL代码，两个门 级网表之间的对应关系是否正确
ASIC芯片开发过程概述
▪ ASIC芯片设计开发 ▪ ASIC芯片生产
ASIC芯片设计开发 ASIC芯片生产
集成电路设计与制造全过程中的主要流程框架
求系 统 需
设计
掩膜版
ቤተ መጻሕፍቲ ባይዱ
单晶、外 延材料
芯片制 造过程
芯片检测 封装 测试
系统级 算法级 RTL级 逻辑级 电路级
物理域 芯片/板级 模块 宏单元 标准单元 晶体管版图
<第二步>切割单晶硅棒
◦ 用金刚石刀把单晶硅棒切成一定的厚度 ◦ 形成WAFER（晶片、圆片）。 注：一片wafer上可以生产出很多颗裸芯片（die ）,一般都上千颗
<第三步>抛光WAFER
◦ WAFER 的表面被抛光成镜面。
<第四步>氧化WAFER 表面
◦ WAFER 放在900 度——1100 度的氧 化炉中，并通入纯净的氧气，在 WAFER 表面形成氧化硅。
结构域
行为域
处理器/存储器 系统规范
控制器
算法
ALU
寄存器传输
门电路
布尔等式
晶体管
晶体管函数
ASIC项目的主要步骤包括： 预研阶段； 顶层设计阶段； 模块级设计阶段； 模块实现阶段； 子系统仿真阶段； 系统仿真，综合和版图设计前门级仿真阶段； 后端版面设计阶段； 测试向量准备阶段； 后端仿真阶段； 生产签字； 硅片测试阶段。
