轮廓度测量
面轮廓度的测量方法
面轮廓度的测量方法面轮廓度的测量方法一、测量面轮廓度的意义：能够判断工件上要求测量的部位和范围，保证测量质量。
二、面轮廓度测量设备：主要是用游标卡尺来测量工件的面轮廓度，还可以配合水平仪、平板等测量工件的平面度。
三、面轮廓度的测量方法：面轮廓度的测量是将被测表面与基准面垂直，用光隙法测量两表面之间的距离。
四、使用面轮廓度测量仪测量工件的具体步骤如下：（ 1）工件测量前必须把夹具卸掉，并把不合格的工件剔除。
（ 2）用游标卡尺进行工件的长度尺寸测量。
（ 3）测量工件的高度尺寸，找出最大值和最小值，取两个最大值和两个最小值的平均值。
（ 4）将工件装夹在水平仪上，按最大值或最小值所对应的刻度读数。
五、注意事项：（ 1）读数时视线应与尺面垂直，按下尺框左边的按钮或右边的按钮，待指针稳定后再读数。
（ 2）工件必须装夹牢固。
（ 3）精确测量时要勤换水平仪，当移动视线时，尺框要停留在原位，且在同一平面内。
（ 4）游标卡尺每次测量完毕，都应擦净并涂油防锈。
（ 1）在大批量生产中为了及时发现毛刺等表面缺陷以便采取补救措施，提高机械加工质量，减少废品率，常需要在工件上直接测量出各种形状的特征尺寸，例如孔的内径、外径、平面度、圆度、直线度、轴线度、端面圆跳动和端面平面度等。
这些测量结果，作为改进工艺过程的依据，也作为评定工人操作质量的指标。
这就要求我们在工件的测量过程中，既要保证被测表面的清洁，又要保证测量结果的准确性。
（ 2）面轮廓度的测量就是要利用游标卡尺来测量出工件上的面轮廓度，使得我们对于加工的质量更加的放心，从而能够提高工作的效率，增加经济效益。
（ 3）对不合格的工件，在加工前进行返修或者重新加工。
以保证加工质量和满足工件的使用要求。
所以说，面轮廓度的测量对于工件来说，非常重要，只有通过测量才能得到正确的结果。
（ 4）制定测量方案的时候，要根据工件的几何形状和结构来决定测量方案。
如何设计合理的测量方案，将直接影响测量效率、测量精度以及测量人员的操作安全。
轮廓度测量仪安全操作及保养规程
轮廓度测量仪安全操作及保养规程前言轮廓度测量仪是一种高精度的测量仪器，广泛应用于制造业、材料科学、汽车和航空航天等领域。
为了保证测量的精度和仪器的正常运行，正确使用和定期维护是至关重要的。
本文档旨在提供轮廓度测量仪的安全操作和保养规程，以确保操作者的人身安全和仪器的长期稳定运行。
1. 安全操作规程1.1 机台安全操作1.在使用轮廓度测量仪之前，操作者必须了解仪器的安全操作原则和使用方法。
2.在使用轮廓度测量仪时，必须遵循公司的安全管理规章制度，穿着络口袜、无菌手套，避免出现链球菌感染的危险。
3.在使用过程中，操作者必须戴防护手套，以防止对手部的皮肤造成损伤。
4.轮廓度测量仪应该放置在平坦、干燥、容易操作的工作区域。
5.在检查轮廓度测量仪的任何部分之前，请确保仪器已完全停机。
6.在调整轮廓度测量仪的任何部分之前，请确保仪器已完全停机，并且已拔掉电源线。
7.在检查轮廓度测量仪的任何部分之前，除非维护说明书上特别指示，否则不要触摸轮廓度测量仪，以免触及带电部分并造成电击。
8.在使用轮廓度测量仪时，请严格按照提供的操作手册执行操作，不得进行任何非正常操作或修改设备的部分。
9.在使用过程中，请勿在轮廓度测量仪上放置任何物品，以防止他人或自己触碰到设备而导致设备的损坏或人身伤害。
1.2 电子机件安全操作1.在更换电子零件之前，请确保已拔掉电源线，同时释放所有能储存能量的部件，并在更换时遵循维护说明书上的操作步骤。
2.在维修或更换电子件之前，请勿企图自行修理电子设备或调节电子设备的任何部分，以防止电击或设备的不稳定运行。
3.在更换电子元件时，请勿使用棕色、蓝色、绿色或者黄色等留言、笔记或者小纸条等物品。
1.3 其他安全规程1.在测量过程中，操作者必须离开测量仪，以防止某些事物或任何非正常操作被纵容并导致安全事故。
2.在操作者不明白操作指令或设备维修时，必须请专业工程师进行处理。
3.操作者不应将轮廓度测量仪放置到潮湿或者有潮气的地方，以防止设备损坏。
轮廓度测量
3.關聯要素線輪廓度測量 3.2Applied to a circle
26
此例中圓的理論輪廓和位置由基 准和理論正確尺寸確定。由於圓上各 點的法線方向沿圓心與該點的連線方 向，只需計算出所有采樣點中相對於 理想輪廓的最大徑向偏移量即可。
假設采樣點的坐標為(X,Y)，由理 論正確尺寸確定的圓心的坐標為(Xt,Yt)， 理論半徑為Rt，則其徑向偏移量
29
a
β ΔY
Y向偏離量的法向分量為
a YCOS Yj
線輪廓度誤差值為
f 2a max 30
4.關聯要素面輪廓度測量 4.1 Applied to a plane
31
4.關聯要素面輪廓度測量 4.2 Applied to a cylinder
32
4.關聯要素面輪廓度測量 4.3 Applied to a surface
10
2.4輪廓度的定位最小包容區域 是指由圖樣給出的理論正確尺寸
確定其對基准位置的最小包容區域。 輪廓度的定位最小包容區域是評
定關聯要素的輪廓度誤差時符合最小 條件的一種方法。
11
3.Profile 輪廓度公差分類
可以是單一要素,沒有基准 也可以是關聯要素,有基准
12
4.輪廓度公差帶形狀
4.1線輪廓度的公差帶的形狀是包絡一 系列直徑為公差值t的圓的兩包絡線之 間的區域，諸圓的圓心位於具有理論正 確幾何形狀的線上。
33
根據實際情況確定所需的采樣點，由3D 設計圖檔確定各點的理論正確參數 （X,Y,Z,i,j,k），然後用CMM由理論正確 參數X,Y,i,j,k確定采點位置，根據量測值 計算得到Z向的偏離量 Z，其法向分量為
a ZCOS Zk
轮廓度测试方法
轮廓度测试方法嘿，咱今儿个就来唠唠轮廓度测试方法！你说这轮廓度啊，就好比是给一个东西画个精准的画像，得把它的边边角角都给弄得清清楚楚明明白白的。
想象一下，你要测试一个奇形怪状的零件，那可不得有专门的法子嘛！首先呢，就是用那些个精密的测量工具，就像孙悟空的火眼金睛一样，一点一点地去瞄，去量。
这可不是随随便便就能搞定的事儿，得细心，得耐心，要是一马虎，那可就全白搭啦！然后呢，还有一种方法是通过对比标准模型来测试。
这就好像你有个完美的模板在那，你把要测的东西往跟前一放，看看哪儿不一样，哪儿多了，哪儿少了。
这多直观啊！就跟照镜子似的，一下子就能看出差别来。
还有啊，现在科技这么发达，还有一些高科技的测试手段呢！什么激光扫描啦，什么三维成像啦，听着就很厉害的样子。
这些方法就像是给轮廓度测试开了外挂，能把那些细微的差别都给揪出来。
咱再说说这测试的时候得注意啥。
你可别小瞧了这些细节，有时候一个不小心，就会前功尽弃。
比如说测量的时候手得稳吧，不能抖来抖去的，不然测出来的能准吗？还有啊，环境也很重要，不能在那乱糟糟的地方测，得找个安静、干净的地儿。
你说这轮廓度测试重要不？那当然重要啦！要是轮廓度没测好，那做出来的东西能合格吗？不合格的话不就浪费材料浪费时间啦！这可不行，咱得把好关，不能让那些次品流出去。
总之呢，轮廓度测试方法有很多种，每种都有它的特点和适用场合。
咱得根据实际情况选择合适的方法，就像医生看病似的，对症下药。
而且啊，不管用哪种方法，都得认真、仔细，不能有半点马虎。
这样才能保证测试结果的准确性，才能让我们做出高质量的产品。
你说是不是这个理儿？。
蔡司三坐标的圆弧轮廓度测量
蔡司三坐标的圆弧轮廓度测量蔡司三坐标是一种高精度的测量设备，广泛应用于工业制造领域。
其中，圆弧轮廓度测量是蔡司三坐标的一项重要功能，用于评估工件的圆弧度质量和加工精度。
本文将介绍蔡司三坐标的圆弧轮廓度测量原理、方法和应用。
一、圆弧轮廓度测量原理圆弧轮廓度是指圆弧曲线与其理论轨迹之间的最大偏差。
在蔡司三坐标中，圆弧轮廓度通过测量工件上的一系列采样点，然后与理论圆弧进行比对来计算得出。
蔡司三坐标通过三个坐标轴的移动，可以精确控制测头的位置，从而实现对工件的精确测量。
在圆弧轮廓度测量中，测头沿着曲线轨迹移动，同时记录采样点的坐标值。
通过对这些采样点进行处理和分析，可以得到圆弧轮廓度的测量结果。
二、圆弧轮廓度测量方法1. 三点法测量法：该方法适用于圆弧度较大的情况。
通过在圆弧上选择三个不共线的点，测量它们的坐标值，并计算出圆心和半径。
然后，将测量的圆心和半径与理论值进行比对，计算出圆弧轮廓度。
2. 多点法测量法：该方法适用于圆弧度较小的情况。
通过在圆弧上选择多个离散点，测量它们的坐标值，并计算出这些点的平均半径。
然后，将平均半径与理论值进行比对，计算出圆弧轮廓度。
3. 最小二乘法测量法：该方法适用于圆弧度较复杂的情况。
通过在圆弧上选择多个采样点，测量它们的坐标值，并利用最小二乘法拟合出最佳圆弧。
然后，将拟合得到的圆弧与理论值进行比对，计算出圆弧轮廓度。
三、圆弧轮廓度测量应用圆弧轮廓度测量在工业制造领域具有广泛的应用。
它可以用于评估工件的加工精度，检测加工过程中的偏差和误差。
通过测量圆弧轮廓度，可以及时发现并纠正加工过程中的问题，提高工件的质量和精度。
圆弧轮廓度测量也可以用于工件的质量控制和检验。
在生产过程中，对工件进行圆弧轮廓度测量，可以确保工件符合设计要求和规范。
通过对测量结果的分析，可以判断工件的质量是否合格，并及时采取措施进行调整和改进。
蔡司三坐标的圆弧轮廓度测量是一项重要的测量技术，可以用于评估工件的圆弧度质量和加工精度。
带基准面轮廓度的理解和测量
带基准面轮廓度的理解和测量概述：基准面轮廓度是工程测量中常用的一个参数，用于描述物体的平整程度。
在工业制造和建筑工程中，基准面轮廓度的测量对于确保产品质量和工程精度非常重要。
本文将介绍基准面轮廓度的概念和测量方法，并探讨其在实际应用中的重要性。
一、基准面轮廓度的概念基准面轮廓度是指测量物体表面与基准面之间的最大距离差。
基准面是一个理想的平面，用于确定物体表面的平整程度。
基准面轮廓度可以反映出物体表面的平整度，即表面的凸凹程度。
在工程领域中，基准面轮廓度的控制是确保产品质量和工程精度的重要指标。
二、基准面轮廓度的测量方法基准面轮廓度的测量可以采用多种方法，具体选择方法根据测量对象的形状和尺寸而定。
以下是常用的几种测量方法：1. 直接测量法直接测量法是最常用的测量方法之一。
它通过在物体表面上选择若干测量点，然后使用测量仪器（如卡尺、游标卡尺等）直接测量这些点与基准面的距离差。
最终，将这些距离差的最大值作为基准面轮廓度。
2. 光学测量法光学测量法是一种非接触式测量方法，它利用光学原理测量物体表面的高度差。
常用的光学测量仪器有投影仪、激光测距仪等。
通过将测量仪器对准物体表面，可以得到表面高度差的分布图，从而计算出基准面轮廓度。
3. 三坐标测量法三坐标测量法是一种高精度测量方法，它利用三坐标测量机测量物体表面的坐标点，然后通过数据处理和分析，计算出基准面轮廓度。
三坐标测量法适用于复杂曲面的测量，具有较高的测量精度和稳定性。
三、基准面轮廓度的重要性基准面轮廓度的测量在工程领域中具有重要意义。
以下是几个方面的重要性：1. 产品质量控制基准面轮廓度的测量可以用于产品质量控制。
对于需要平整表面的产品，如机械零件、光学元件等，基准面轮廓度的测量可以确保产品表面的平整度，从而提高产品品质和性能。
2. 工程精度保证在建筑工程和制造业中，基准面轮廓度的测量对于保证工程精度非常重要。
比如，在建筑工程中，地板、天花板等表面的平整度直接影响到整个建筑的美观和结构稳定性。
轮廓度zeiss三坐标的评价方式
以下是评价轮廓度（包括使用Zeiss三坐标测量设备进行测量的情况）的一些方式：
1. 测量设备校准：校准测量设备是保证测量准确性和可靠性的关键步骤。
应定期校准测量设备，并按照制造商的推荐进行必要的调整和维护。
2. 表面质量：在评估轮廓度时，需要关注表面质量的影响。
表面质量包括粗糙度、波纹度、形状等特征，这些特征对轮廓度有直接的影响。
3. 测量参数设置：在Zeiss三坐标测量设备中，需要正确设置测量参数，包括取样长度、评定长度、行程长度等。
这些参数的设置将影响测量的精度和准确性。
4. 定位和安装：在测量过程中，工件的定位和安装对轮廓度的测量结果也有重要影响。
应确保工件放置在稳定的测量位置上，表面与探针轴垂直，且表面结构的槽的方向与测量方向垂直。
5. 数据分析：使用Zeiss三坐标测量设备可以获得大量的测量数据。
对这些数据进行正确的分析和处理，是评估轮廓度的关键步骤。
应使用合适的分析工具和方法，对数据进行处理和解读，以得出准确的测量结果。
6. 对比和评估：将实际测量结果与设计要求或标准进行对比和评估，是判断轮廓度的最终步骤。
如果实际测量结果符合要求或标准，则可以认为轮廓度是合格的；如果不符合要求或标准，
则需要进行相应的调整和改进。
以上信息仅供参考，建议咨询专业人士获取准确信息。
三坐标测面轮廓度的方法
三坐标测面轮廓度的方法一、引言三坐标测量技术是一种高精度的测量方法，广泛应用于工业制造领域。
在很多情况下，我们需要测量物体的面轮廓度，即物体表面的平面度。
本文将介绍一种基于三坐标测量的方法，用于测量物体的面轮廓度。
二、测量原理三坐标测量仪通过测量物体表面上的一系列点的坐标，来确定物体的形状和尺寸。
在测量面轮廓度时，我们需要选择一组特定的测量点，以获取物体表面的数据。
然后，通过计算这些数据，可以得出物体表面的平面度。
三、测量步骤1. 确定测量范围：首先，需要确定要测量的物体表面的范围。
根据实际需求，选择一个适当的测量区域。
2. 设置测量点：在测量区域内，选择一组测量点。
这些测量点应该均匀分布在整个测量区域内，并且足够密集，以保证测量结果的准确性。
3. 测量坐标：使用三坐标测量仪，对每个测量点进行测量，记录下其坐标值。
这些坐标值将用于后续的计算。
4. 计算平面度：根据测量得到的坐标值，可以计算出物体表面的平面度。
常用的计算方法包括最小二乘法和拟合法。
5. 分析结果：根据计算得到的平面度数值，来评估物体表面的平整度。
可以根据需要，设置一定的标准，判断物体是否符合要求。
四、注意事项1. 测量点的选择要合理，避免出现测量盲区或者测量点过于密集的情况。
2. 测量过程中要保持仪器的稳定，避免仪器晃动或者移动，影响测量结果的准确性。
3. 对于特殊形状的物体，可能需要采取一些特殊的测量方法，以确保测量结果的准确性。
4. 在进行测量之前，要检查三坐标测量仪的状态，确保其正常工作。
五、应用领域三坐标测量技术广泛应用于制造业中的各个领域。
在汽车制造、航空航天、机械制造等行业，都需要对零部件或成品进行面轮廓度的测量。
通过三坐标测量，可以确保产品的质量，提高生产效率。
六、总结三坐标测量技术是一种高精度的测量方法，可以用于测量物体的面轮廓度。
通过合理选择测量点，进行坐标测量，并进行计算，可以得出物体表面的平面度。
这种方法在制造业中得到了广泛的应用，对于提高产品质量和生产效率具有重要意义。
轮廓度的测量问题
有无高手可以解决以下轮廓度的测量问题。
1、GDT、GBT、MSI方法都是怎么个意思？2、实际中我测量一个轴头处圆锥面轮廓度，在轴上建立的坐标系测量结果和在圆锥上建立的坐标系结果相差很大，为什么啊。
而图纸上并没有标基准，是不是就能算作在圆锥上建立坐标得出的结果是正确的？图纸上标明要以轴线为基准呢？3、如果我在圆锥的不同高度处测得的截圆，和这个高度上截圆的理论值比较，是不是就是轮廓度呢？如果不是的话，这又是什么呢？期待ing…………就是右下角那个面轮廓度，如果没有基准呢？还有中间那个尺寸，怎么测好呢？多谢！首先你要理解图意。
在本图上有如下几个要素需要给予考虑：1.直径80的方框尺寸。
2.角度5.72481度的方框尺寸。
3.基准A-B4.轮廓度要求：0.04mm根据上述要素，我们来确定理论轮廓度公差带的位置。
它是一个以垂直于轴线A-B，并且以轴线A-B为圆心，直径为80mm的圆，已此圆的上下顶点做与轴线A-B成5.72481度的向轴线靠拢的两条理论轮廓线，以直径为0.04mm，圆心在理论轴线上滑动相成的以理论轴线为中心的上下平行面的区域，就是实际轮廓面的合格区域。
实际轮廓面在此区域内，零件轮廓度合格否则零件的轮廓度不合格。
所以在此要求下，使用轮廓度仪测量是不合适的。
使用三坐标测量如果基准建立不对，数据处理有误，或者没有采集到最合适的测量点，结果也有很大的差异最佳测量的办法是以上述的要求制作一个测量模板，使用投影仪进行全方位的测量。
得出的结果最好看此图纸的轮廓度,是位置形状兼而有之.形状控制点在角度,位置控制点是与基准A,B的同轴度.六西格玛品质论坛/,本贴地址:/viewthread.php?tid=108707平行度是指键槽的的两个侧面与轴线之间要平行，对称是指槽两侧每一面到中心线的距离都要一样。
要素——构成零件几何特征的点、线、面。
要素可从不同的角度分类：（1）按存在的状态可分为理想要素和实际要素理想要素——具有几何意义的要素，设计者在图样上给出的均为理想要素，它没有形位误差。
轮廓度测量原理
轮廓度测量原理介绍轮廓度测量是一种常用的工程测量方法，用于衡量物体表面的平整度和形状。
在工业制造和精密加工中，轮廓度测量具有重要的意义，能够帮助保证产品质量和减少制造过程中的浪费。
轮廓度的定义轮廓度是指物体表面相对于某一基准面的凹凸程度。
通常使用一种名为轮廓度测量仪的设备来量化轮廓度。
轮廓度测量仪利用光学或机械的原理，通过与基准面的接触或间接测量，得出物体表面的形状参数。
轮廓度测量仪的原理轮廓度测量仪主要由传感器、信号处理单元和显示单元组成。
传感器可以是光学传感器、电容传感器或激光传感器等，其原理各不相同，但都能够感知物体表面的细微变化。
光学传感器光学传感器利用光学原理进行测量。
它通过发射光源，并接收光线的反射或散射，得出物体表面的形状信息。
常见的光学传感器包括投影仪和相机。
投影仪可以投射光线形成影像，相机可以捕捉并处理这些影像。
同时，还可以利用干涉、衍射等原理来进一步提高测量精度。
电容传感器电容传感器是一种基于电容变化原理的传感器。
它利用物体与传感器之间的电容变化量，来判断物体表面的形状。
电容传感器可以通过物体与传感器之间的接触或无触觉间接测量，具有较高的测量精度和稳定性。
激光传感器激光传感器通过激光束的发射和接收，来测量物体表面的形状和轮廓。
激光传感器可以利用三角测量原理，通过测量激光束与物体表面交点的位置，计算出物体表面的高度信息。
激光传感器测量速度快、精度高，适用于各种物体表面的测量。
轮廓度测量的应用轮廓度测量广泛应用于工业制造和精密加工中，以确保产品质量和减少制造过程中的浪费。
制造业在制造业中，轮廓度测量用于检测产品表面的平整度和形状误差。
通过及时发现并调整产品制造过程中的问题，可以避免次品的产生，提高产品的质量和可靠性。
轮廓度测量也被用于零件的匹配和组装，以确保零件之间的配合度和尺寸准确度。
汽车制造汽车制造对零部件的准确度和质量要求很高，轮廓度测量在汽车制造中起着至关重要的作用。
通过测量发动机组件、车身零件和车轮的轮廓度，可以保证零部件的相互配合和汽车的整体质量。
三座标测量轮廓度
三座标测量轮廓度，对于这类零件的测量，考察的内容包括：1）轮廓度方面的知识；2）三座标坐标系方面的知识；3）计算机知识(最大值、最小值函数求法)； 4）同时需要对图纸有正确的理解。
下面首先讲一下面轮廓度的定义：面轮廓度是限制空间曲面轮廓形状的一项指标。
其公差带是包容一系列直径为公差值0.3mm的球的两包容面之间的区域，且球心在理想轮廓面上。
面轮廓度有两种情况：无基准要求的和有基准要求的。
故其公差带有大小和形状要求外，位置可能固定，也可能浮动。
无基准要求时，理想轮廓线（面）用尺寸并加注公差来控制，这时理想轮廓线（面）的位置是不定的（形状公差），有基准要求的理想轮廓线（面）用理论正确尺寸并加注基准来控制，这时理想轮廓线（面）的位置是唯一的，不能移动（位置公差）。
我这里要讲的是就属于后一种。
这个零件是要测量三段圆弧的轮廓度，但三段圆弧的中心不在一个中心点上，这就要求我们建三次坐标，找三个点中心才能完整的测量出这个零件的轮廓度。
第一步：测量平面B，第二步：测量圆A，第三步：测量□1槽口两边的直线，然后构造它们的中点，再用测量的圆A与构造中点连线（注意要用3D方式），测量时尽量保持Z轴高度一致。
通过上面测量和构造所得到的三个元素就可以建立第一个坐标系了。
因为要测量左边的第一段圆弧的面轮廓度，所以坐标中心要移动到垂直方面的下方10mm处，如果将水平向右方向设为X轴正方向，垂直向上方向设为Y轴正方向。
也就是在原点设置时Y轴平移到－10mm处，这时，坐标原点就移动到○1处了。
按图纸要求，现在就可以测量○Ⅰ圆弧面处的点（可以多测量几点,注意上下层，不然测量的是线轮廓度，而不是面轮廓度），它们各点的极径应该都是75mm（如果面轮廓度为零）。
假如有小于75mm，就取最小的值，如果有大于75mm的值，就取最大值，然后将最大值与75mm差值和75mm与最小值的差值相加，在这里，可以用函数的方法求出结果，这里我就不详细讲解了，得出的结果就是这段圆弧的面轮廓度。
面轮廓度的测量方法
面轮廓度的测量方法面轮廓度是指物体或物体表面的外形特征，用于描述其立体形状的程度。
测量面轮廓度可以帮助我们了解物体的几何形状以及其与设计规格的接近程度。
下面将介绍几种常用的测量面轮廓度的方法。
1.圆形度测量法：圆形度是指物体表面的圆度，与物体表面上线圈之间的距离差异有关。
使用圆形度测量仪器在物体表面选取几个均匀间隔的点，测量这些点与参考圆周之间的距离。
根据测量结果，计算这些点的平均距离差异，从而得到物体表面的圆形度指标。
2.方形度测量法：方形度是指物体表面的平整度，也是描述物体边缘直角性的指标。
使用方形度测量仪器在物体边缘上选取几个均匀间隔的点，测量这些点与参考线之间的距离。
根据测量结果，计算这些点的平均距离差异，从而得到物体表面的方形度指标。
3.曲面度测量法：曲面度是指物体表面的弧度或曲率，与物体表面上曲率变化的速率有关。
使用曲面度测量仪器在物体表面选取多个相邻点，测量这些点的曲率半径和曲率方向。
通过计算这些曲率信息，可以得到物体表面的曲面度指标。
4.轮廓仪测量法：轮廓仪是一种专用的测量仪器，通过接触或非接触的方式对物体的轮廓进行测量。
其原理是利用激光或摄像头等感应装置对物体表面进行扫描，然后将扫描结果转换为数学模型，从而得到物体的轮廓信息。
轮廓仪具有高精度和高速度的特点，适用于测量各种形状复杂的物体的面轮廓度。
5.光学测量法：光学测量法是一种非接触式的测量方法，通过利用光线的传播和反射等原理对物体表面的轮廓进行测量。
常用的光学测量方法包括激光扫描、投影测量、像差测量等。
这些方法具有高精度的特点，可以对物体的面轮廓度进行精确测量。
总结起来，测量面轮廓度的方法包括圆形度测量法、方形度测量法、曲面度测量法、轮廓仪测量法和光学测量法等。
根据不同的测量需求和物体形状的复杂程度，选择合适的测量方法可以得到准确可靠的测量结果，帮助我们评估物体的形状特征。
轮廓度测量方法
轮廓度测量方法
1. 嘿，你知道吗？轮廓度测量可以用样板法呀！就像你要给一个蛋糕做个完美的形状模具一样，把样板往被测物体上一放，不就清楚合不合适啦！比如测量一个零件的轮廓度，拿个合适的样板去比一比就知道啦！
2. 哇塞，投影法也能测轮廓度哦！这就好像把物体的影子投出来，然后仔细看看这个影子和标准的差别有多大。
像检测一个复杂形状的工件，用投影法就能很直观地发现问题呢！
3. 还有坐标测量法呢！这就跟在地图上找位置一样精确。
比如说要测量一个精密器件的轮廓度，用坐标测量法就能精确到小数点后好多位呢！
4. 三坐标测量机也能大显身手呀！它就像是轮廓度测量的超级英雄。
就好比要检查一个汽车零部件的轮廓度，三坐标测量机一出手，结果就明明白白啦！
5. 轮廓度测量还有光切法呢！这就像用一束光把物体的轮廓给切出来一样神奇。
比如在测量一个微小零件的轮廓时，光切法就能发挥大作用啦！
6. 干涉法也能帮忙测轮廓度呀！这就如同看到了物体轮廓的“秘密”。
就像检测一个高精度光学元件的轮廓度，干涉法能让细微的差别都无所遁形！
7. 仿形测量法了解一下呗！这不就是模仿物体的形状来测量嘛。
要是测量一个独特形状的工艺品轮廓度，仿形测量法可好用啦！
8. 卡尺测量法也别小瞧呀！虽然简单但也很实用呢。
像测一个普通工件的大致轮廓度，拿卡尺一量不就心里有数啦！
9. 轮廓仪测量法，这可是专业的手段哟！就好像给轮廓度请了个专家来诊断。
比如在测量一些对轮廓要求极高的产品时，轮廓仪可太重要啦！
10. 激光扫描法也能搞定轮廓度测量呢！这就跟用激光给物体来个全面“扫描”一样。
像测量一个大型结构体的轮廓度，激光扫描法能快速又准确地给出结果呀！。
尼康三次元轮廓度测量步骤
尼康三次元轮廓度测量步骤
1. 准备工作，首先，确保测量环境稳定，并且测量系统的各个
部件（如相机、投影仪等）处于正常工作状态。
清洁待测物体表面，确保表面没有杂质或污渍。
2. 校准系统，对测量系统进行校准，包括相机标定、投影仪校
准等，以确保测量系统的准确性和稳定性。
3. 设置测量参数，根据待测物体的特性和要求，设置测量参数，包括扫描速度、分辨率、测量范围等。
4. 进行测量，将待测物体放置在测量系统中心位置，启动测量
系统进行扫描。
系统会通过相机拍摄物体表面的图像，投影仪投射
编码光栅到物体表面，从而获取物体表面的三维点云数据。
5. 数据处理，对采集到的三维点云数据进行处理，包括去除噪点、数据配准、曲面拟合等，以获取物体表面的精确轮廓数据。
6. 分析结果，根据测量的轮廓数据进行分析，可以进行形状比对、尺寸测量、表面缺陷检测等，以满足不同的应用需求。
7. 结果输出，根据需要，将测量结果以报告、图表、三维模型等形式输出，供后续分析和应用。
以上是一般的尼康三次元轮廓度测量的步骤，具体操作可能会根据不同的设备和测量要求而有所不同。
希望这些信息能够对你有所帮助。
轮廓度的测量方法
轮廓度的测量方法嘿，朋友们！今天咱来聊聊轮廓度的测量方法，这可真是个有意思的事儿呢！你想想看，轮廓度就像是一个物体的“身材曲线”，咱得想办法准确地量出来呀！那怎么量呢？这就有讲究啦。
咱可以把它类比成给一个人量身材尺寸。
首先呢，你得有合适的工具，就像裁缝要有皮尺一样。
咱测量轮廓度也得有专门的测量仪器呀。
然后呢，就开始动手啦！把测量仪器轻轻地放在要测量的物体表面，就像小心翼翼地给它穿上一件量身定制的衣服。
这时候可得仔细咯，不能马虎。
比如说，测量一个圆形的轮廓度吧。
你得围着它转一圈，每个点都不能放过，不然量出来的可就不准确啦。
这就好像你要了解一个人的全貌，不能只看正面，还得看看侧面、后面呀，对吧？在测量的过程中，你还得注意保持仪器的稳定，别晃来晃去的，不然不就像给人量身高时尺子晃悠，那能准吗？而且呀，不同的物体可能需要不同的测量方法呢。
有的简单，有的复杂，就跟不同人的性格似的。
有时候啊，你可能会遇到一些奇奇怪怪形状的物体，这就有点头疼咯！但咱不能怕呀，得想办法找到最合适的测量角度和方法。
这就好比你要解开一道很难的谜题，得动动脑筋，多尝试几种方法。
测量轮廓度也得有耐心呀，不能着急忙慌的。
就像你做饭，火急火燎地可做不出美味佳肴。
得慢慢来，一步一步地，才能得到准确的结果。
你说，这轮廓度的测量是不是很有趣呀？它可不只是简单地拿个东西量一量，这里面的学问大着呢！它关系到产品的质量，关系到我们的使用体验。
如果测量不准确，那可能会出现很多问题呢，就像衣服不合身一样别扭。
所以呀，朋友们，一定要重视轮廓度的测量呀！要像对待宝贝一样细心、耐心地去测量。
只有这样，我们才能真正了解物体的“身材曲线”，才能让一切都顺顺利利的呀！这就是我对轮廓度测量方法的看法，你们觉得呢？。
轮廓度测量原理
轮廓度测量原理轮廓度测量原理轮廓度测量是一种测量物体表面形态的方法。
它通过测量物体沿着其表面所摆动的机构的运动来得到表面形态信息，并根据该信息计算出物体的轮廓度。
在实际工程应用中，由于物体表面形态不同，采用的测量方法也有所不同。
下面将详细介绍几种常见的轮廓度测量方法。
1.接触式测量方法接触式测量方法是一种常见的轮廓度测量方法。
它通过物体表面形态与测量探头的接触，将接触点的位置映射到测量探头的位置，以此得到物体表面的形态信息。
该方法的优点是测量精度高、易于操作，并且适用于各种物体表面形态的测量。
但缺点是会对物体表面造成损伤。
2.光学式测量方法光学式测量方法是一种非接触式的轮廓度测量方法。
该方法通过测量光线在物体表面上反射和折射的角度和位置，得到物体表面形态信息。
与接触式测量方法不同的是，它不会对物体表面造成损伤，测量精度也很高。
但缺点是受到光线强度、环境干扰等因素的影响，测量结果可能会有一定的误差。
3.电容式测量方法电容式测量方法是一种利用电容传感器来测量物体表面形态的测量方法。
该方法通过将电容传感器放置在测量点上，利用电容传感器测量物体表面与传感器之间的电容值，从而得到物体表面形态信息。
该方法不会对物体造成损伤，精度也很高。
但由于受到物体导电性和环境干扰等因素的影响，测量结果可能会有一定的误差。
综上所述，轮廓度测量方法是一种非常重要的测量方法，可以广泛应用于工业生产、科学研究等领域。
在实际应用中，根据物体表面形态和测量精度要求的不同，应选择合适的测量方法进行轮廓度测量。
轮廓度测量参数
轮廓度测量参数一、引言轮廓度是指物体或形状表面的曲线特征，它对于确定物体的形状和轮廓起着至关重要的作用。
轮廓度测量参数是用来描述和评估物体轮廓特征的数值指标，广泛应用于工程、制造、测量等领域。
本文将介绍几种常用的轮廓度测量参数及其应用。
二、最小外接矩形最小外接矩形是一种常见的轮廓度测量参数，它是能够包裹住物体轮廓的最小矩形。
最小外接矩形的参数可以提供物体的尺寸信息，如长、宽、面积等。
此外，最小外接矩形还可以用于物体的定位和姿态分析，对于物体识别和跟踪具有重要意义。
三、圆度圆度是衡量物体轮廓接近圆形程度的参数，可以通过计算物体轮廓的直径差异来评估。
圆度参数常用于轴类零件的测量，如轴承、齿轮等。
圆度测量可以帮助判断零件的质量和工艺精度，对于保证零件的互换性和装配性具有重要作用。
四、平面度平面度是用来描述物体表面平整程度的参数，它可以通过测量物体轮廓的高度差异来评估。
平面度参数常用于测量平面零件的质量和工艺精度，如平面机床的工作台、平板等。
平面度测量可以帮助判断平面零件的平整度，对于保证零件的配合和连接具有重要意义。
五、曲率半径曲率半径是物体曲线轮廓的一个重要参数，它可以用来描述曲线的弯曲程度。
曲率半径的测量可以帮助判断物体曲线的平滑性和曲率变化情况。
曲率半径参数在工程设计中常用于曲线轮廓的优化和分析，如汽车外形设计、船舶造型等。
六、形状因子形状因子是用来描述物体轮廓形状特征的参数，它可以通过计算物体轮廓的面积比例来评估。
形状因子常用于判断物体的形状类别，如圆形、椭圆形、长条形等。
形状因子参数在图像处理和模式识别中广泛应用，对于物体分类和识别具有重要作用。
七、拟合度拟合度是一种常用的轮廓度测量参数，它是用来评估物体轮廓与理想形状之间的差异程度。
拟合度可以通过拟合物体轮廓的数学模型来计算，如直线、曲线、圆等。
拟合度参数常用于工程制造中的工艺控制和质量检验，对于保证产品的精度和一致性具有重要意义。
八、表面粗糙度表面粗糙度是一种描述物体表面光滑程度的参数，它可以通过测量物体轮廓的起伏高度来评估。

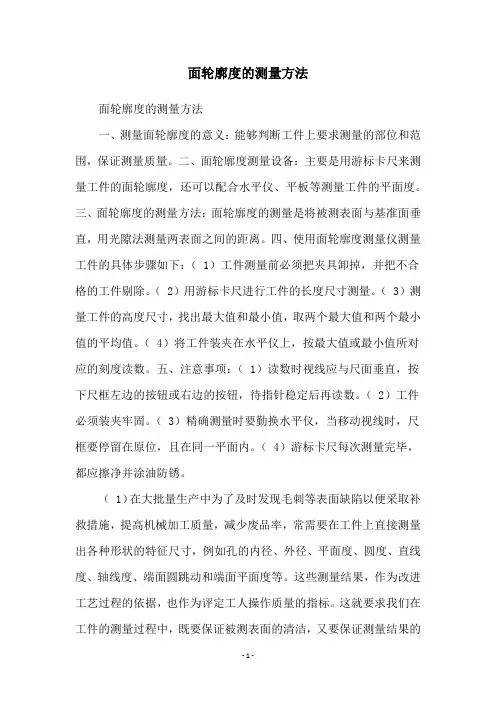

面轮廓度的测量方法
面轮廓度的测量方法面轮廓度是指平面上一个物体边缘的曲线形状，测量面轮廓度可以帮助我们了解物体的外形特征和几何形状。
本文将介绍几种常用的面轮廓度测量方法。
1.轮廓追踪法轮廓追踪法是基于物体边缘的像素点形成连续曲线的特性，通过遍历像素点，将具有连续性的像素点连接起来以确定物体的整个边界轮廓。
该方法适用于具有清晰、完整边界的物体，如二维图像。
2.光学测量法光学测量法是使用光学设备对物体边缘进行测量。
其中一种常见的方法是光干涉测量法，通过使用一束光，使其从物体边缘反射回来，利用光的干涉现象来确定物体的轮廓曲线。
光学测量法适用于对物体进行非接触式测量，因此适用于对脆弱和敏感物体的轮廓度测量。
3.激光扫描法激光扫描法是利用激光设备对物体进行测量，通过测量激光束与物体边缘之间的距离来确定轮廓度。
激光扫描法具有高精度和高效率的特点，适用于对各种物体的轮廓度测量。
4.三维扫描法三维扫描法是通过三维扫描设备对物体进行扫描，将物体表面的三维坐标点转化为轮廓曲线。
该方法适用于对具有复杂几何形状或曲面的物体进行测量。
5.视觉测量法视觉测量法是利用计算机视觉技术对物体进行测量，并提取出物体的轮廓线。
该方法适用于对图像进行处理和分析，通过图像处理算法来测量物体的轮廓度。
6.接触测量法接触测量法是使用测量仪器对物体进行直接接触测量，测量物体边缘的几何形状来确定轮廓度。
该方法适用于对硬质物体的轮廓度测量，如金属件、塑料件等。
综上所述，面轮廓度的测量方法有轮廓追踪法、光学测量法、激光扫描法、三维扫描法、视觉测量法和接触测量法等。
根据不同的应用场景和测量要求，选择合适的方法进行面轮廓度测量可以提高测量的准确性和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
2.理论正确尺寸 2.理论正确尺寸
Basic Dimensions
理论正确尺寸:对於要素的位置度, 轮廓度, 理论正确尺寸:对於要素的位置度, 轮廓度, 倾斜度, 倾斜度,其尺寸由不带公差的 理论正确位置, 理论正确位置,轮廓或角度确 定,这种尺寸称为理论正确尺寸
26.0
5
基 本 概 念
6
1.定义 定义
4.关联要素面轮廓度测量 关联要素面轮廓度测量 4.3 Applied to a surface
33
根据实际情况确定所需的采样点,由3D 设计图档确定各点的理论正确参数 (X,Y,Z,i,j,k),然后用CMM由理论正确 参数X,Y,i,j,k确定采点位置,根据量测值 计算得到Z向的偏离量 Z ,其法向分量为
10
2.4轮廓度的定位最小包容区域 是指由图样给出的理论正确尺寸 确定其对基准位置的最小包容区域. 轮廓度的定位最小包容区域是评 定关联要素的轮廓度误差时符合最小 条件的一种方法.
11
3.Profile 轮廓度公差分类
可以是单一要素,没有基准 可以是单一要素 没有基准 也可以是关联要素,有基准 也可以是关联要素 有基准
P = ( X Xa ) + (Y Ya ) Rt
2 2
实际轮廓度误差值
f = 2PMAX
23
2.单一要素面轮廓度测量 单一要素面轮廓度测量 2.1 Applied to a plane
24
3.关联要素线轮廓度测量 关联要素线轮廓度测量 3.1Applied to a line
25
3.关联要素线轮廓度测量 关联要素线轮廓度测量 3.2Applied to a circle
a = ZCOSγ = Zk
线轮廓度误差值为
f = 2amax34 Nhomakorabea5.共面度测量 共面度测量
35
�
26
此例中圆的理论轮廓和位置由基 准和理论正确尺寸确定.由於圆上各 点的法线方向沿圆心与该点的连线方 向,只需计算出所有采样点中相对於 理想轮廓的最大径向偏移量即可. 假设采样点的坐标为(X,Y),由理 论正确尺寸确定的圆心的坐标为(Xt,Yt), 理论半径为Rt,则其径向偏移量
P = ( X X t ) 2 + (Y Yt ) 2 Rt
a
β Y
Y向偏离量的法向分量为
a = YCOSβ = Yj
f = 2a
max
线轮廓度误差值为
30
4.关联要素面轮廓度测量 关联要素面轮廓度测量 4.1 Applied to a plane
31
4.关联要素面轮廓度测量 关联要素面轮廓度测量 4.2 Applied to a cylinder
32
轮廓度误差是指实际被测轮廓对 其理想轮廓的变动量.
7
2.基本概念
2.1理想轮廓 理想轮廓是由理论正确尺寸确定的 形状.设计时给出的就是理想轮廓.
8
2.2 实际轮廓 实际轮廓是指零件上实际存 在的轮廓,是轮廓度检测的具体 对象.
9
2.3 轮廓度的最小包容区域 是指沿理想轮廓做双向等距包容 实际轮廓的两相应轮廓构成的区域, 该区域具有最小的法向宽度. 轮廓度的最小包容区域是评定单 一要素的轮廓度误差时符合最小条件 的一种方法.
14
5 轮廓度特点 5.1 理想轮廓的唯一性
15
5 轮廓度特点 5.2单一要素的轮廓度 单一要素的轮廓度
被测要素的理想轮 廓对其他要素没有确定 的位置要求.
16
5 轮廓度特点 5.3 关联要素的轮廓度
被测要素的理想轮廓需要有其他要素 作为参考对象来确定其形状和位置.
17
5 轮廓度特点 5.4 轮廓度的法向误差 轮廓度误差是轮廓的法向误差.
12
4.轮廓度公差带形状 轮廓度公差带形状
4.1线轮廓度的公差带的形状是包络一 系列直径为公差值t的圆的两包络线之 间的区域,诸圆的圆心位於具有理论正 确几何形状的线上.
13
4.轮廓度公差带形状 轮廓度公差带形状
4.1面轮廓度的公差带的形状是包络一 系列直径为公差值t的球的两包络线之 间的区域,诸球的球心应位於具有理论 正确几何形状的面上.
对线.面.圆规则元素法线方向容易确定. 对於不规则曲线,由於各点的法线方向不 同,故沿整个轮廓,随著法向的变化,各 点处的法线方向也不同.
18
应
用
19
1.单一要素线轮廓度测量 单一要素线轮廓度测量 1.1 Applied to a line
20
1.单一要素线轮廓度测量 单一要素线轮廓度测量 1.2 Applied to a circle
21
直径为30的理想轮廓
最小二乘方圆
22
此例中圆的理想轮廓理论正确直 径确定.理想轮廓的位置没有限制, 可以根据构成最小包容区域的条件进 行浮动,达到最小包容状态,获得最 小的轮廓度误差值. 假设采样点的坐标为(X,Y),由理 论正确尺寸确定的圆心的坐标为(Xa,Ya), 理论半径为Rt,则其径向偏移量
轮廓度测量
徐 兴 华南检测中心量测实验室
1
目
录
专门术语 基本概念 应用
2
专门术语
Terminology
3
1.单一要素和关联要素 1.单一要素和关联要素
仅对要素本身提出形状公差要求的要素称为 单一要素
如直线度, 如直线度,平面度等
对其他要素有功能关系的要素称为 关联要素 如平行度,垂直度,位置度等
实际轮廓度误差值
f = 2PMAX
27
3.关联要素线轮廓度测量 关联要素线轮廓度测量 3.3Applied to a curve
28
关联要素的轮廓有确定的位置,所以 只要实际轮廓与双向等距包容区域的 两条边界线中的一条有一点接触,该 区域的大小就被确定,其法向宽度即 为被测轮廓的轮廓度误差值.
29
