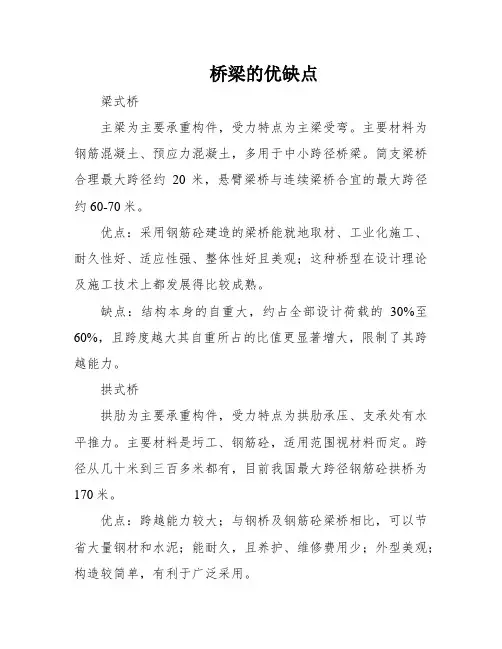

桥梁的优缺点

梁式桥

主梁为主要承重构件，受力特点为主梁受弯。主要材料为钢筋混凝土、预应力混凝土，多用于中小跨径桥梁。简支梁桥合理最大跨径约20米，悬臂梁桥与连续梁桥合宜的最大跨径约60-70米。

优点：采用钢筋砼建造的梁桥能就地取材、工业化施工、耐久性好、适应性强、整体性好且美观；这种桥型在设计理论及施工技术上都发展得比较成熟。

缺点：结构本身的自重大，约占全部设计荷载的30%至60%，且跨度越大其自重所占的比值更显著增大，大大限制了其跨越能力。

拱式桥

拱肋为主要承重构件，受力特点为拱肋承压、支承处有水平推力。主要材料是圬工、钢筋砼，适用范围视材料而定。跨径从几十米到三百多米都有，目前我国最大跨径钢筋砼拱桥为170米。

优点：跨越能力较大；与钢桥及钢筋砼梁桥相比，可以节省大量钢材和水泥；能耐久，且养护、维修费用少；外型美观；构造较简单，有利于广泛采用。

缺点：由于它是一种推力结构，对地基要求较高；对多孔连续拱桥，为防止一孔破坏而影响全桥，要采取特殊措施或设置单向推力墩以承受不平衡的推力，增加了工程造价；在平原区修拱桥，由于建筑高度较大，使两头的接线工程和桥面纵坡量增大，对行车极为不利。

刚架桥

是一种桥跨结构和吨台结构整体相连的桥梁，支柱与主梁共同受力，受力特点为支柱与主梁刚性连接，在主梁端部产生负弯矩，减少了跨中截面正弯矩，而支座不仅提供竖向力还承受弯矩。主要材料为钢筋砼，适宜于中小跨度，常用于需要较大的桥下净空和建筑高度受到限制的情况，如立交桥、高架桥等。

优点：外形尺寸小，桥下净空大，桥下视野开阔，混凝土用量少。

缺点：基础造价较高，钢筋的用量较大，且为超静定结构，会产生次内力。

斜拉桥

梁、索、塔为主要承重构件，利用索塔上伸出的若干斜拉索在梁跨内增加了弹性支承，减小了梁内弯矩而增大了跨径。受力特点为外荷载从梁传递到索，再到索塔。主要材料为预应力钢索、混凝土、钢材。适宜于中等或大型桥梁。

优点：梁体尺寸较小，使桥梁的跨越能力增大；受桥下净空和桥面标高的限制小；抗风稳定性优于悬索桥，且不需要集中锚锭构造；便于无支架施工。

缺点：由于是多次超静定结构，计算复杂；索与梁或塔的连接构造比较复杂；施工中高空作业较多，且技术要求严格。

悬索桥

主缆为主要承重构件，受力特点为外荷载从梁经过系杆传递到主缆，再到两端锚锭。主要材料为预应力钢索、混凝土、钢材，适宜于大型及超大型桥梁。

优点：由于主缆采用高强钢材，受力均匀，具有很大的跨越能力。

缺点：整体钢度小，抗风稳定性不佳；需要极大的两端锚锭，费用高，难度大。

浅谈我国公路桥梁发展趋势

随着我国经济发展，材料、机械、设备工业相应发展，这为我国修建大跨径斜拉桥和悬索桥提供了有力保障。再加上广大桥梁建设者的精心设计和施工，使我国建桥水平已跃身于世界先进行列。我国幅员辽阔，经济发展水平参差不齐，经济上总体水平不高，公路桥梁发展还是要着眼于量大、面广的一般大、中桥，这类桥梁仍以预应力混凝土结构为主。首先，要着重抓多样化、标准化，编制适用经济的标准图，提高施工水平和质量，然后再抓住跨越大江（河）、海湾的特大型桥梁建设，不断总结经验，既体现公路人的建桥水平，又要保证高标准、高质量建桥。

一、板式桥

板式桥是公路桥梁中量大、面广的常用桥型，它构造简单、受力明确，可以采用钢筋混凝土和预应力混凝土结构；可做成实心和空心，就地现浇为适应各种形状的弯、坡、斜桥，因此，一般公路、高等级公路和城市道路桥梁中，广泛采用。尤其是建筑高度受到限制和平原区高速公路上的中、小跨径桥梁，特别受到欢迎，从而可以减低路堤填土高度，少占耕地和节省土方工程量。

实心板一般用于跨径13m以下的板桥。因为板高较矮，挖空量很小，空心折模不便，可做成钢筋混凝土实心板，立模现浇或预制拼装均可。

空心板用于等于或大于13m跨径，一般采用先张或后张预应力混凝土结构。先张法用钢绞线和冷拔钢丝；后张法可用单根钢绞线、多根钢绞线群锚或扁锚，立模现浇或预制拼装。成孔采用胶囊、折装式模板或一次性成孔材料如预制薄壁混凝土管或其他材料。

钢筋混凝土和预应力混凝土板桥，其发展趋势为：采用高标号混凝土，为了保证使用性能尽可能采用预应力混凝土结构；预应力方式和锚具多样化；预应力钢材一般采用钢绞线。板桥跨径可做到25m，目前有建成35～40m跨径的桥梁。在我看来跨径太大，用材料不省，板高矮、刚度小，预应力度偏大，上拱高，预应力度偏小，可能出现下挠；若采用预制安装，横向连接不强，使用时容易出现桥面纵向开裂等问题。由于吊装能力增大，预制空心板幅宽有加大趋势，1.5m左右板宽是合适的。

预制装配式板应特别注意加强板的横向连接，保证板的整体性，如接缝处采用“剪力键”。为了保证横向剪力传递，至少在跨中处要施加横向预应力。

建议中、小跨径板桥，应由交通行业主管部门组织编制标准图，这样对推动公路桥梁建设，提高质量，加快设计速度都会带来明显的好处。

二、梁式桥

梁式桥种类很多，也是公路桥梁中最常用的桥型，其跨越能力可从20m直到300m之间。

公路桥梁常用的梁式桥形式有：

按结构体系分为：简支梁、悬臂梁、连续梁、T型刚构、连续刚构等。

按截面型式分为：T型梁、箱型梁（或槽型梁）、衍架梁等。

梁式桥跨径大小是技术水平的重要指标，一定程度上反映一个国家的工业、交通、桥梁设计和施工各方面的成就。

现从以下几种常用的结构形式介绍梁式桥在公路桥梁上的使用和发展趋势。

（一）简支T型梁桥T型梁桥在我国公路上修建最多，早在50、60年代，我国就建造了许多T型梁桥，这种桥型对改善我国公路交通起到了重要作用。

80年代以来，我国公路上修建了几座具有代表性的预应力混凝上简支T型梁桥（或桥面连续），如河南的郑州、开封黄河公路桥，浙江省的飞云江大桥等，其跨径达到62m，吊装重220t。

T形梁采用钢筋混凝土结构的已经很少了，从16m到5Om跨径，都是采用预制拼装后张法预应力混凝土T形梁。预应力体系采用钢绞线群锚，在工地预制，吊装架设。其发展趋势为：采用高强、低松弛钢绞线群锚：混凝土标号40～60号；T形梁的翼缘板加宽，25m是合适的；吊装重量增加；为了减少接缝，改善行车，采用工型梁，现浇梁端横梁湿接头和桥面，在桥面现浇混凝土中布置负弯矩钢束，形成比桥面连续更进一步的“准连续”结构。预应力混凝土T形梁有结构简单，受力明确、节省材料、架设安装方便，跨越能力较大等优点。其最大跨径以不超过50m为宜，再加大跨径不论从受力、构造、经济上都不合理了。大于50m跨径以选择箱形截面为宜。

目前的预应力混凝土T形梁采用全预应力结构，预应力张拉后上拱偏大，影响桥面线形，带来桥面铺装加厚。为了改善这些缺点，建议预制时在台座上设反拱，反拱值可采用预施应力后裸梁上拱值的1/2～2/3。

预应力混凝土简支或“准连续”T形梁，建议由交通行业主管部门组织编制一套适用的标准图。

（二）连续箱形梁桥箱形截面能适应各种使用条件，特别适合于预应力混凝土连续梁桥、变宽度桥。因为嵌固在箱梁上的悬臂板，其长度可以较大幅度变化，并且腹板间距也能放大；箱梁有较大的抗扭刚度，因此，箱梁能在独柱支墩上建成弯斜桥；箱梁容许有最大细长度；应力值σg+p较低，重心轴不偏一边，同T形梁相比徐变变形较小。

箱梁截面有单箱单室、单箱双室（或多室），早期为矩形箱，逐渐发展成斜腰板的梯形箱。

箱梁桥可以是变高度，也可以是等高度。从美观上看，有较大主孔和边孔的三跨箱梁桥，用变高度箱梁是较美观的；多跨桥（三跨以上）用等高箱梁具有较好的外观效果。
