为何氮化铝陶瓷基板最适合LED散热基板
氮化铝陶瓷基板研磨工艺
氮化铝陶瓷基板研磨工艺哎呀，说起氮化铝陶瓷基板研磨工艺，这可真是个技术活儿，得慢慢道来。
首先，咱们得知道氮化铝陶瓷基板是啥玩意儿。
这玩意儿，简单来说，就是用氮化铝这种材料做的基板，它在电子行业里头特别吃香，因为它导热性能好，耐热性也强，用在那些需要散热的电子设备上，效果杠杠的。
好了，言归正传，咱们聊聊研磨工艺。
这工艺啊，就像是给氮化铝陶瓷基板“美容”的过程。
为啥要“美容”呢？因为刚做出来的基板表面不够光滑，有毛刺，这可不行，会影响电子设备的性能。
所以，咱们得把它磨得光溜溜的。
研磨的过程，得用到一种叫“研磨机”的家伙。
这机器，就像是个巨大的砂轮，但是比砂轮精细多了。
咱们得先设定好研磨的参数，比如压力、速度啥的，这得根据基板的厚度和硬度来调整。
接下来，就是把基板放到研磨机上，然后开始磨。
这过程得小心翼翼的，因为氮化铝陶瓷基板虽然硬，但也脆，一不小心就容易磨坏了。
所以，咱们得慢慢来，不能急。
磨的过程中，还得不停地检查基板的表面，看看有没有磨得不均匀的地方。
如果有，就得调整研磨机的参数，或者手动调整基板的位置，确保每个地方都能磨到。
等磨得差不多了，咱们还得用一种特殊的液体来清洗基板，这液体能去掉表面的杂质和残留的研磨粉。
洗完之后，基板就变得干干净净，光滑如镜了。
最后，咱们还得用一种叫做“粗糙度仪”的仪器来检测基板的表面粗糙度，确保它达到了我们的要求。
如果没达到，那就得重新磨，直到满意为止。
这整个过程，说起来简单，做起来可不简单。
得有耐心，还得有技术。
不过，只要掌握了这门手艺，那氮化铝陶瓷基板的研磨工艺，对你来说就是小菜一碟了。
所以啊，这氮化铝陶瓷基板研磨工艺，就像是给陶瓷基板做“美容”一样，虽然过程繁琐，但结果却是让人满意的。
毕竟，谁不希望自己用的产品，既美观又实用呢？。
最新陶瓷cob封装的散热探讨
陶瓷c o b封装的散热探讨陶瓷COB封装的散热探讨陶瓷COB封装的散热探讨摘要：本文通过对陶瓷COB封装的散热进行分析讨论，从LED 热量的产生原因，基板材料的分析，到散热方法的分析比较，分析了它的优点和缺点。
关键词：LED封装散热陶瓷COB基板所谓COB封装（Chip on Board），是指LED芯片直接在基板上进行绑定封装。
也就是指将N颗LED芯片绑定在金属基板或陶瓷基板上，成为一个新的LED光源模组。
由于芯片结温的高低直接影响到LED出光效率、色度漂移和器件寿命等参数，如何提高封装器件散热能力、降低芯片温度成为COB结构设计中亟需解决的关键技术环节。
对于高功率COB LED的封装散热难题，确保LED产品在高功率运作下的材料稳定性与光衰稳定性，以陶瓷作为散热及金属?线基板的趋势已日渐明朗。
1、LED热量的产生原因与传统光源一样，半导体发光二极管（LED）在工作期间也会产生热量，其多少取决于整体的发光效率。
LED 在正向电压下，电子从电源获得能量，在电场的驱动下，克服PN 结的电场，由N 区跃迁到P 区，这些电子与P 区的空穴发生复合。
由于漂移到P 区的自由电子具有高于P 区价电子的能量，复合时电子回到低能量态，多余的能量以光子的形式放出。
发出光子的波长与能量差 Eg 相关。
电子在二极管内部的路途中，都会因电阻的存在而消耗功率。
所消耗的功率符合电子学的基本定律：式中：RN 是N 区体电阻VTH 是PN 结的开启电压RP 是P 区体电阻消耗的功率产生的热量为：式中：t 为二极管通电的时间。
它所它所消耗的电功率为：式中：ULED 是LED 光源两端的正向电压ILED 是流过LED 的电流这些消耗的电功率转化为热量放出：（1-4）式中：t 为通电时间2、LED散热问题分析早期单芯片LED的功率不高，单芯片的炮弹型封装逐渐发展成扁平化、大面积式的多芯片封装模块；其工作电流由早期20mA左右的低功率LED，进展到目前的1/3至1A左右的高功率LED，单颗LED的输入功率高达1W以上，甚至到3W、5W。
七大方面解析氮化铝陶瓷基板的分类和特性
七大方面解析氮化铝陶瓷基板的分类和特性氮化铝陶瓷基板在大功率器件模组，航天航空等领域备受欢迎，那么氮化铝陶瓷基板都有哪些种分类以及氮化铝陶瓷基板特性都体现在哪些方面？一，什么是氮化铝陶瓷基板以及氮化铝陶瓷基板的材料氮化铝陶瓷基板是以氮化铝(AIN)为主晶相的陶瓷基板，也叫氮化铝陶瓷基片。
热导率高，膨胀系数低，强度高，耐高温，耐化学腐蚀，电阻率高，介电损耗小，是大功率集成电路和散热功能的重要器件。
二，氮化铝陶瓷基板分类1，按电镀要求来分氮化铝陶瓷覆铜基板（氮化铝覆铜陶瓷基板），旨在氮化铝陶瓷基板上面做电镀铜，有做双面覆铜和单面覆铜的。
2，按应用领域分LED氮化铝陶瓷基板（氮化铝led陶瓷基板），主要用于LED大功率灯珠模块，极大的提高了散热性能。
igbt氮化铝陶瓷基板,一般用于通信高频领域。
3，按工艺来分氮化铝陶瓷基板cob（氮化铝陶瓷cob基板),主要用于Led倒装方面。
dpc氮化铝陶瓷基板,采用DPC薄膜制作工艺，一般精密较高。
dpc氮化铝陶瓷基板(AlN氮化铝dbc陶瓷覆铜基板)，是一种厚膜工艺，一般可以实现大批量生产。
氮化铝陶瓷基板承烧板3，按地域分有的客户对特定的氮化铝陶瓷基板希望是特定地域的陶瓷基板生产厂家，因此有了：日本氮化铝陶瓷基板氮化铝陶瓷基板台湾氮化铝陶瓷基板成都福建氮化铝陶瓷基板东莞氮化铝陶瓷基板台湾氮化铝陶瓷散热基板氮化铝陶瓷基板珠海氮化铝陶瓷基板上海4，导热能力来分高导热氮化铝陶瓷基板，导热系数一般较高，一般厚度较薄，一般导热大于等于170W的。
氮化铝陶瓷散热基板，比氧化铝陶瓷基板散热好，大于等于50W~170W.三，氮化铝陶瓷基板特性都有哪一些？1，氮化铝陶瓷基板pcb优缺点材料而言：陶瓷基板pcb是陶瓷材料因其热导率高、化学稳定性好、热稳定性和熔点高等优点，很适合做成电路板应用于电子领域。
许多特殊领域如高温、腐蚀性环境、震动频率高等上面都能适应。
氮化铝陶瓷基板，热导率高，膨胀系数低，强度高，耐高温，耐化学腐蚀，电阻率高，介电损耗小，是理想的大规模集成电路散热基板和封装材料。
LED照明灯具散热结构优化设计 李建雄
LED照明灯具散热结构优化设计李建雄摘要：随着取出荧光粉量子效率以及芯片封装制造技术的不断提升，从性能与结构上来看，LED取得了不小进步。
如何散热结构的设计成了设计人员重点突破的方向，怎么样降低成本，提高灯具的稳定性成了LED照明突破市场的关键点。
关键词：LED灯具普通照明互通式散热结构引言：LED照明灯具设计较为复杂，涉及内容较多，如光学、机械及电子等，其中散热结构作为最为重要的一部分，在灯具使用过程中，极少部分功率会转换为光，而剩余大部分则会转化为热，如果不能够及时、有效处理热能，会极大影响灯具的使用寿命，且在一定程度上影响发光效率，要对LED照明灯具的散热结构进行优化设计。
1 LED照明灯具优势节能、安全性较高，LED照明灯具的整体光效高，并且在反射时，灯具的损失较低，采用数字调光系统，会使省电效果更加明显。
现阶段，同传统高压钠灯相比，LED照明灯具节电能比其节省60%。
将LED照明灯具与太阳能系统配套使用，会发挥出更大效果的能源利用率；维护成本较低，LED照明灯具不需要频繁更换，一般可以使用10年左右。
与此同时，相比于过去的高压钠灯，LED照明灯具在安装造价、铺设、耗电等方面的成本也低很多，就相应的减少了电缆、变压器及工程费用等，配光容易，LED照明灯具的光源非常靠近自然光，同时，可以人为的对光色进行控制，可以利用配光来满足不同领域照明的具体需求。
还可以控制光色的均匀度，不至于像传统光源一样光色太单调；安全环保，LED照明灯具的光源没有辐射，也不会造成光污染，不会对人体造成伤害，维护简单，方便管理，也不需要经常保养，使用寿命较长，短时间内不需要更换。
2 散热设计思路（1）芯片芯板传热早期的LED灯具由于采用LED灯珠，应用范围不广，单芯片的灯珠由于功率不高，发热量有限，所以对散热的要求不高。
而今当0.5W以上高功率LED成为灯具光源的主流时，高功率带又来了高发热量。
为了尽可能提高芯片的散热性能，研究人员不断在LED的芯片结构和材质上进行了很多改进。

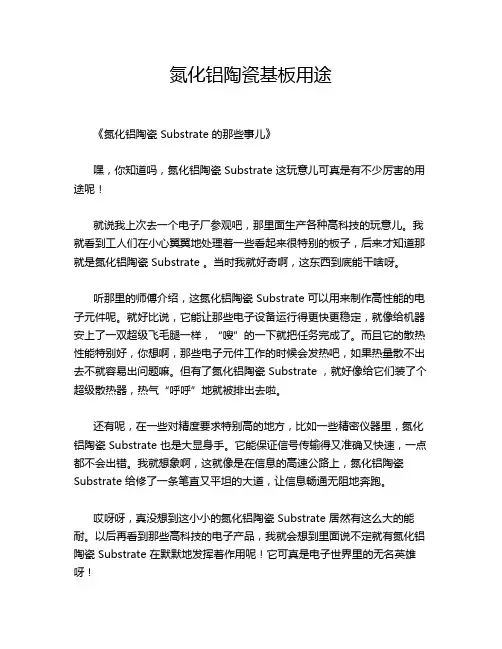

氮化铝陶瓷基板用途
氮化铝陶瓷基板用途《氮化铝陶瓷 Substrate 的那些事儿》嘿，你知道吗，氮化铝陶瓷 Substrate 这玩意儿可真是有不少厉害的用途呢！就说我上次去一个电子厂参观吧，那里面生产各种高科技的玩意儿。
我就看到工人们在小心翼翼地处理着一些看起来很特别的板子，后来才知道那就是氮化铝陶瓷 Substrate 。
当时我就好奇啊，这东西到底能干啥呀。
听那里的师傅介绍，这氮化铝陶瓷 Substrate 可以用来制作高性能的电子元件呢。
就好比说，它能让那些电子设备运行得更快更稳定，就像给机器安上了一双超级飞毛腿一样，“嗖”的一下就把任务完成了。
而且它的散热性能特别好，你想啊，那些电子元件工作的时候会发热吧，如果热量散不出去不就容易出问题嘛。
但有了氮化铝陶瓷 Substrate ，就好像给它们装了个超级散热器，热气“呼呼”地就被排出去啦。
还有呢，在一些对精度要求特别高的地方，比如一些精密仪器里，氮化铝陶瓷 Substrate 也是大显身手。
它能保证信号传输得又准确又快速，一点都不会出错。
我就想象啊，这就像是在信息的高速公路上，氮化铝陶瓷Substrate 给修了一条笔直又平坦的大道，让信息畅通无阻地奔跑。
哎呀呀，真没想到这小小的氮化铝陶瓷 Substrate 居然有这么大的能耐。
以后再看到那些高科技的电子产品，我就会想到里面说不定就有氮化铝陶瓷 Substrate 在默默地发挥着作用呢！它可真是电子世界里的无名英雄呀！总之呢，氮化铝陶瓷 Substrate 的用途真的是非常广泛，给我们的科技生活带来了很多的便利和惊喜呢！哈哈，这就是我对氮化铝陶瓷 Substrate 用途的一些小发现和感受啦，希望你也觉得有意思哟！。
陶瓷基板的种类特性和工艺
三、陶瓷基板旳特征
陶瓷散热基板特征比较中，主要选用散热基板旳：(1)热传导率、 (2)工艺温度、(3)线路制作措施、(4)线 径宽度，四项特征作进一步旳讨论：
2023/12/13
三、陶瓷基板旳特征——热传导率
热传导率又称为热导率，它代表了基板材料本身直接传导热能旳一种能力，数值愈高代表其散热能力愈 好。LED散热基板最主要旳作用就是在于，怎样有效旳将热能从LED芯片传导到系统散热，以降低 LED 芯片旳温度，增长发光效率与延长LED寿命，所以，散热基板热传导效果旳优劣就成为业界在选用 散热基板时，主要旳评估项目之一。
检视表一，由四种陶瓷散热基板旳比较可明看出，虽然Al2O3材料之热传导率约在20~24之间，LTCC为 降低其烧结温度而添加了30%~50%旳玻璃材料，使其热传导率降至2~3W/mK左右；而HTCC因其普遍 共烧温度略低于纯Al2O3基板之烧结温度，而使其因材料密度较低使得热传导系数低Al2O3基板约在 16~17W/mK之间。一般来说，LTCC与HTCC散热效果并不如DBC与DPC散热基板里想。
2023/12/13
二、陶瓷基板旳种类——DBC
直接敷铜陶瓷基板因为同步具有铜旳优良导电、 导热性能和陶瓷旳机械强度高、低介电损耗旳 优点，所以得到广泛旳应用。在过去旳几十年 里，敷铜基板在功率电子封装方面做出了很大 旳贡献，这主要归因于直接敷铜基板具有如下 性能特点：
热性能好；
电容性能；
直接敷铜陶瓷基板最初旳研究就是为了处理大电 流和散热而开发出来旳，后来又应用到AlN陶瓷旳 金属化。除上述特点外还具有如下特点使其在大 功率器件中得到广泛应用：
4.在工艺温度与裕度旳考量， DPC旳工艺温度仅需 250~350℃左右旳温度即可 完毕散热基板旳制作，完全 防止了高温对于材料所造成 旳破坏或尺寸变异旳现象， 也排除了制造成本费用高旳 问题。
氮化铝陶瓷基板金属化及其应用
202010220微电子材料表面和散热基板之间存在极细微的凹凸不平的空隙，其在直接安装应用的时候空隙中均为空气，而空气的导热系数很小，会显著降低散热效果。
根据实践发现，电子元器件的温度每升高2℃，其可靠性和稳定性下降约10%，要想保证电子元器件的可靠正常运行，改善其散热环境至关重要。
目前市场上量产的氮化铝热导率普遍在170W/（m ·k ）以上，比氧化铝高4～7倍。
再加上氮化铝优良的导热性、可靠的电绝缘性、较低的介电常数与介电损耗、无毒且与硅相匹配的热膨胀系数被认为是第三代半导体导热基板和电子封装的理想材料。
1氮化铝陶瓷的性质氮化铝陶瓷是相对完美的封装用电子材料，表1为氮化铝的性质。
表1氮化铝的性质2氮化铝陶瓷基板金属化的方法2.1薄膜法薄膜法一般是指用真空蒸镀、磁控溅射、离子镀等真空镀的手段在氮化铝陶瓷基板表面附着一层较薄的金属层。
用薄膜法制备的金属化基板一般为多层金属基板，目前市场上常见的基板以Ti 系统浆料为主，然后再在Ti 层上沉积Ag 、Ni 、Cu 等。
必要的时候，还可以通过电镀或化学镀的方法增加金属层的厚度，一般是通过以下步骤实现的。
（1）清洗氮化铝陶瓷板表面，在氮化铝陶瓷板表面镀上设定厚度的钛导电层。
（2）将表面镀钛的氮化铝陶瓷板作为阴极，并置于盛有酸性硫酸铜镀液的电解槽中，精铜为阳极，控制阴极电流密度和电镀时间获得相应厚度的铜镀层。
（3）将表面先后镀覆了钛导电层和铜镀层的氮化铝陶瓷板置于充满氩气的热处理炉中加热，当温度达到300～400℃时，保温25～30min ，钛导电层向氮化铝渗透形成过渡层。
（4）继续加热，当温度达到600～700℃时，保温10～15min ，并持续施加超声波使液态的单质铝振动流出，稳固TiN 冶金过渡层。
（4）进一步加热升温到800～900℃，并保温30～60min ，钛导电层向铜镀层渗透形成TiCu 冶金过渡层。
薄膜法制备的金属化基板线路精度高，适合对电路精度要求较高的电子器件封装。
从四个维度充分了解氮化铝陶瓷
从四个维度充分了解氮化铝陶瓷氮化铝陶瓷在电子电路方面应用广泛，今天小编就从氮化铝陶瓷特性、产品应用、介电常数、以及加工方法方面全面阐述氮化铝陶瓷。
氮化铝陶瓷特性氮化铝陶瓷（Aluminum Nitride Ceramic）是以氮化铝(AIN)为主晶相的陶瓷。
特性导热高、绝缘性好、介电常数低等特点。
主要有以下四个性能指标：(1)热导率高(约320W/m·K)，接近BeO和SiC，是Al2O3的5倍以上；(2)热膨胀系数(4.5×10-6℃)与Si(3.5-4×10-6℃)和GaAs(6×10-6℃)匹配；(3)各种电性能(介电常数、介质损耗、体电阻率、介电强度)优良；(4)机械性能好，抗折强度高于Al2O3和BeO陶瓷，可以常压烧结；(5)光传输特性好；(6)无毒。
氮化铝陶瓷介电常数低有什么优势？一般而言，介电常数是会随温度变化的，在0-70度的温度范围内，其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化，温度越高，延时越大。
介电常数还会随信号频率变化，频率越高介电常数越小。
介电常数（Dk,ε，Er）决定了电信号在该介质中传播的速度。
电信号传播的速度与介电常数平方根成反比。
介电常数越低，信号传送速度越快。
氮化铝陶瓷的介电常数(25℃为8.8MHz)，传输是速度是很快的。
可以和罗杰斯等高频板材一起做成高频陶瓷pcb。
氮化铝陶瓷都应用在哪些领域？氮化铝陶瓷制品都有哪些？一制作成氮化铝陶瓷基片，作为陶瓷电路板的基板。
二，氮化铝陶瓷基片，热导率高，膨胀系数低，强度高，耐高温，耐化学腐蚀，电阻率高，介电损耗小，是理想的大规模集成电路散热基板和封装材料。
三，通过AIN陶瓷的金属化，可替代有毒性的氧化铍瓷在电子工业中广泛应用。
四，利用AIN陶瓷耐热耐熔体侵蚀和热震性，可制作GaAs晶体坩埚、Al 蒸发皿、磁流体发电装置及高温透平机耐蚀部件，利用其光学性能可作红外线窗口。
浅谈氮化铝的性质、制备及应用
浅谈氮化铝的性质、制备及应用浅谈氮化铝的性质、制备及应用1氮化铝的性质氮化铝（AlN）是一种综合性能优异的先进陶瓷材料，是一种被国内外专家一致看好的新型封装材料，也是目前公认的最有发展前途的高热导陶瓷材料。
对其的研究开始于一个多世纪以前，但当时仅将其用作固氮剂化肥使用。
作为共价化合物的氮化铝，由于其具有较高的熔点和较低的自扩散系数，导致其难以烧结。
直到上世纪50年代，氮化铝陶瓷才被人们首次制得，并作为一种耐火材料使用，而后广泛应用于纯铁、铝以及铝合金的熔炼。
从上世纪70年代以来，随着研究的进一步深入，氮化铝的制备工艺逐渐走向成熟，其应用的领域和规模也不断扩大。
氮化铝是一种共价键化合物，具有六方纤锌矿型结构形态，晶格常数为a=3.11、c=4.98，如图1-1所示。
其理论密度为3.26g/cm3，莫氏硬度为7~8，分解温度为2200~2250℃。
[1]图1-1氮化铝的晶体结构氮化铝陶瓷具有较高的热导率，适应于高功率、高引线和大尺寸芯片；它的热膨胀系数与硅匹配，介电常数较低；其材质机械强度高，在严酷的条件下仍能照常工作。
因此，氮化铝可以制成很薄的衬底，以满足不同封装基片的应用要求。
氮化铝陶瓷作为高热导、高密封材料有很大的发展潜力，是陶瓷封装材料研究的重要发展领域。
人们预计，在基片和封装两大领域，氮化铝陶瓷最终将取代目前的氧化铝陶瓷和氧化铍陶瓷。
[2]氮化铝陶瓷的主要特点如下：1）热导率高，是氧化铝陶瓷的5~10倍，与剧毒氧化铍相当；2）热膨胀系数（4.3×10-6/℃）与半导体硅材料（3.5-4.0×10-6/℃）匹配；3）机械性能好，高于氧化铍陶瓷，接近氧化铝；4）电性能优良，具有极高的绝缘电阻和低的介质损耗；5）可以进行多层布线，实现封装的高密度和小型化；6）无毒，有利于环保。
[3]2氮化铝粉体的制备2.1直接氮化法氮化铝在自然界中不存在，现在是由金属铝粉末直接氮化合成或由Al2O3碳热还原后再直接氮化法制备，其化学反应式为：2Al(s)+N2(g)→2AlN(s)直接氮化法具有若干优点：1）成本低廉；2）原料丰富；3）反应体系简单，没有副反应；4）反应温度低于碳热还原；5）适合大规模生产。
氮化铝陶瓷基板的性能参数和应用范围
氮化铝陶瓷基板的性能参数和应⽤范围氮化铝陶瓷基板在⾼功率器件、半导体、⼤功率模组等领域⼴泛应⽤，就因为氮化铝陶瓷基板的优越特性，今天⼩编就来阐述⼀下氮化铝陶瓷基板的性能参数和应⽤范围。
⼀，氮化铝陶瓷基板的基础特性和性能参数1，氮化铝陶瓷基板特性氮化铝陶瓷基板导热率很⾼，是氧化铝陶瓷基板导热率的5倍，晶体是AIN，硬度强，绝缘性好，耐⾼温和耐腐蚀。
2，氮化铝陶瓷基板热导率（导热系数）氮化铝陶瓷基板的热导率（导热系数）⼤于等于170W/m.k，氮化铝陶瓷基板的热导率是氧化铝陶瓷基板、氮化硅陶瓷基板所不能及的。
3，氮化铝陶瓷基板多⼤尺⼨氮化铝陶瓷基板没有FR4板可以做到很长很⼤，尺⼨相对⽐较⼩，⼀般氮化铝陶瓷基板板料的最⼤尺⼨是110mm*140mm，氮化铝陶瓷基板属于陶瓷基，容易碎，做太⼤太长不符合基材的性质特点。
4，氮化铝陶瓷基板能耗和热膨胀系数氮化铝陶瓷基板介电损耗很低，在0.0002，加上热膨胀系数也很低（4.6~5.2），介电损耗⼩，能耗⼩，耐⾼温耐腐蚀，经久耐⽤。
5，氮化铝陶瓷基板介电常数氮化铝陶瓷基板介电常数⼀般在9.0，⽐氧化铝陶瓷基板介电常数低0..8，介电常数低，意味着品质更优。
6，氮化铝陶瓷基板抗弯强度抗弯强度，是指材料抵抗弯曲不断裂的能⼒，主要⽤于考察陶瓷等脆性材料的强度。
氮化铝陶瓷基板的折弯强度是450Mpa，氧化铝陶瓷基板折弯强度是400Mpa,意味着氮化铝陶瓷基板能够承受更多的压⼒和张⼒。
7，氮化铝陶瓷基板硬度和断裂韧性材料抵抗其它硬物压⼊引起凹陷变形的能⼒。
常⽤的硬度单位有布⽒硬度（HB或BHN），维⽒硬度（Hv或VHN），洛⽒硬度（HRA、HRC或RHN）奴⽒硬度（HK或KHN）。
材料的表⾯硬度是其强度、⽐例极限、韧性、延展性及抗磨损、抗切割能⼒等多种性质综合作⽤的结果。
氮化铝陶瓷基板的断裂韧性是3.0Mpa m1/2。
8，氮化铝陶瓷基板的脆性和颜⾊、表⾯粗糙度氮化铝陶瓷基板的脆性较⾼，虽然⽐氧化铝陶瓷基板硬度更强⼀些，氧化铝陶瓷基板板材是⽩⾊的，氮化铝陶瓷基板呈灰⽩⾊。
氮化铝陶瓷基电路板
氮化铝陶瓷基电路板是一种特殊的基板材料，具有优异的导热性、绝缘性和机械强度。
以下是关于氮化铝陶瓷基电路板的一些特点和应用：
1. 优异的导热性：氮化铝陶瓷基电路板因其高导热性而备受青睐。
它能够有效地传导热量，有助于散热，因此常被用于高功率、高密度电子元件的散热设计。
2. 优良的绝缘性：这种基板材料具有出色的绝缘性能，能够有效地隔离电路层，防止电路之间的干扰和短路，同时也有利于提高电路的稳定性和可靠性。
3. 机械强度高：氮化铝陶瓷基电路板在机械强度上表现出色，具有较高的抗弯抗拉性能，能够保证电路在复杂环境下的稳定运行。
4. 耐高温性：由于氮化铝陶瓷基电路板具有良好的高温稳定性，因此适用于高温环境下的电子设备，如汽车电子、航空航天等领域。
5. 应用领域：氮化铝陶瓷基电路板常用于高端电子设备，如通信设备、功率模块、光电子设备等，特别适用于对散热要求高、工作环境苛刻的电子产品。
总的来说，氮化铝陶瓷基电路板因其优异的导热性、绝缘性和机械强
度，在高端电子领域有着广泛的应用前景。
氮化铝陶瓷熔点
氮化铝陶瓷熔点1. 今天我要给大家介绍一个超级厉害的材料——氮化铝陶瓷！说到它的熔点，那可真是个"耐热小能手"，高达2200度呢！这个温度足够把普通的金属都烤成水了。
2. 要是把氮化铝陶瓷的熔点形象地比喻一下，它比烤箱的最高温度高出差不多10倍！咱们烤个蛋糕才需要200度，而它在2200度才会开始融化，简直就像是个"火山宝宝"。
3. 在实验室里，氮化铝陶瓷就像个倔强的小孩，无论你怎么加热，它都能稳稳当当地站着。
普通温度计看到它都要躲得远远的，得用特殊的高温测量设备才能测出它的熔点。
4. 这么高的熔点是怎么来的呢？原来是氮原子和铝原子抱在一起特别紧，就像一对恩爱的小夫妻，怎么分都分不开。
它们之间的化学键特别牢固，这就让氮化铝陶瓷变得超级耐热。
5. 在电子行业里，氮化铝陶瓷可是个香饽饽。
它不但耐高温，还能特别快地把热量传出去，就像是个勤劳的小蜜蜂，把热量迅速搬运走。
6. 有趣的是，氮化铝陶瓷不光熔点高，它的导热性能也特别棒。
要是把它比作运动员，那就是既能在火炉边站岗，又能帮别人送快递的全能选手。
7. 在制造过程中，氮化铝陶瓷需要经过特殊的烧结工艺。
这就像是给它开了一个"高温训练营"，让它变得更加坚强。
经过这样的"特训"，它才能获得超高的熔点。
8. 要是把氮化铝陶瓷放在其他陶瓷材料中间比较，它就像班上的学霸，各项性能都相当出色。
不光熔点高，而且还特别耐腐蚀，简直就是个全能冠军。
9. 在手机处理器、电脑芯片这些电子产品中，氮化铝陶瓷经常担任"散热小卫士"的角色。
它就像是个尽职尽责的保镖，保护着精密的电子元件不被高温伤害。
10. 实验室里测试氮化铝陶瓷的熔点时，那场面可真是壮观。
普通材料早就化成了一滩水，它依然巍然不动，像个泰山一样稳重。
直到温度爬到2200度，它才会慢慢地软化。
11. 在航空航天领域，氮化铝陶瓷也是个重要角色。
封装基板和陶瓷封装材料-概述说明以及解释
封装基板和陶瓷封装材料-概述说明以及解释1.引言1.1 概述封装基板和陶瓷封装材料在现代电子行业中起着至关重要的作用。
封装基板是电子器件的核心组成部分之一，它不仅提供了电气连接和机械支撑，还为电子元件提供了有效的热管理和保护。
而陶瓷封装材料作为封装基板的一种常见选择，具有优异的物理性能和电学性能，被广泛应用于各种高性能电子设备中。
在现代电子技术的飞速发展下，电子器件和芯片的尺寸不断缩小，功耗不断增加。
因此，对封装基板和陶瓷封装材料提出了更高的要求。
封装基板需要具备优异的导电性、散热性和机械强度，以保证电子元件的正常运行。
陶瓷封装材料则需要具备高温稳定性、低介电常数和低介电损耗等特性，以提供良好的电气性能和信号传输能力。
封装基板和陶瓷封装材料的应用领域非常广泛。
它们在通信、计算机、消费电子、汽车电子等领域都有重要的地位。
封装基板在电子设备的制造和组装过程中起着关键作用，能够提高设备的可靠性和稳定性。
而陶瓷封装材料则被广泛应用于功率模块、射频（RF）电路、嵌入式电容器等高性能电子器件中，为其提供了良好的保护和支撑。
随着电子行业的不断发展和技术的创新，封装基板和陶瓷封装材料也在不断演进和完善。
新型的封装基板材料和陶瓷材料不断涌现，以满足高速、高频、高功率等特殊应用场景的需求。
未来，随着电子设备的更加智能化和多功能化，封装基板和陶瓷封装材料将扮演着更为重要的角色，在推动电子技术的发展和创新方面发挥着不可忽视的作用。
通过本文将详细介绍封装基板和陶瓷封装材料的定义、原理、应用和特性，以及其在电子行业中的重要性和未来发展趋势。
文章结构部分的内容如下：1.2 文章结构本文将分为三个主要部分进行论述，以便深入探讨封装基板和陶瓷封装材料的相关知识。
具体结构如下：第一部分是引言，该部分将对本文主要内容进行概述，介绍封装基板和陶瓷封装材料的重要性和应用领域。
同时，我们还将明确文章的目的，即为读者提供全面的了解和认识这两个领域的知识。
LED陶瓷基板和金属封装基板有什么区别呢？
LED陶瓷基板和金属封装基板有什么区别呢？LED封装基板目前在LED行业的需求不断增加，最常见的就是金属封装基板和倒装陶瓷基板，今天就重点分析一下陶瓷封装基板和金属金属的区别了。
市面上的金属基板是以铝基镜面居多，倒装陶瓷基板则是姨氧化铝最多，我们来看看这两者的功能区别：金属基板金属基板是指金属基印刷电路板,即是将原有的印刷电路板附贴在另外一种热传导效果更好的金属上，可改善电路板层面的散热。
但是在电路系统运作时不能超过140℃，这个主要是来自介电层的特性限制，此外在制造过程中也不得超过250℃∼300℃，这在过锡炉时前必须事先了解。
金属基板散热性能一般，但是比起FR4好，现有金属基板已可达到3W/m.K,而FR4仅0.3W/m.K倒装陶瓷基板鉴于绝缘、耐压、散热与耐热等综合考量，陶瓷基板成为以芯片次黏着技术的重要材料之一。
其技术可分为薄膜工艺、低温共烧工艺等方式制成。
陶瓷基板但热性能好，是普通FR4的100倍，金属基板散热的十倍，氧化铝陶瓷基板导热是30-50W/m.K，如果是氮化铝基板导热可以去掉170W/m.K。
高散热系数薄膜陶瓷散热基板，是运用溅镀、电/化学沉积，以及黄光微影工艺而成，具备金属线路精准、材料系统稳定等特性，适用于高功率、小尺寸、高亮度的LED的发展趋势，更是解决了共晶/覆晶封装工艺对陶瓷基板金属线路解析度与精确度的严苛要求。
当LED芯片以陶瓷作为载板时，此LED模组的散热瓶颈则转至系统电路板，其将热能由LED芯片传至散热鰭片及大气中，随着LED芯片功能的逐渐提升，材料亦逐渐由FR4转变至金属芯印刷电路基板(MCPCB)，但随着高功率LED的需求进展，MCPCB材质的散热系数(2~4W/mk)无法用于更高功率的产品，为此，陶瓷电路板的需求便逐渐普及，为确保LED 产品在高功率运作下的材料稳定性与光衰稳定性，以陶瓷作为散热及金属布线基板的趋势已日渐明朗。
陶瓷材料目前成本高于MCPCB，因此，如何利用陶瓷高散热系数特性下，节省材料使用面积以降低生产成本，成为陶瓷LED发展的重要指标之一。
氮化铝陶瓷基板与氧化铝陶瓷基板三个方面的不同点
氮化铝陶瓷基板与氧化铝陶瓷基板三个方面的不同点
陶瓷基板今年来因为部分商家的工艺水平得到提高，生产的成本降低，通过率提升。
目前陶瓷基板备受欢迎，在LED行业，汽车领域以及高科技电子方面应用广泛。
在LED领域经常会用到陶瓷基板，根据应用的不同选择氧化铝陶瓷基板或者氮化铝陶瓷基板。
今天小编从三个方面分析一下氮化铝陶瓷基板与氧化铝陶瓷基板不同点。
一，导热率：同为陶瓷电路板，但是有很大的区别，氧化铝的导热率差不多在45
W/(m·K)左右，氮化铝的导热率接近其7倍
二热膨胀系数：氧化铝陶瓷电路板的导热系数和氮化铝陶瓷电路板基本相同。
导热率和热膨胀系数是最直接体现电路板性能的参数，相信大家已经能够比较直观看出氮化铝陶瓷电路板的优势，其实不光光是只是这两点，氮化铝陶瓷电路板可以将陶瓷电路板的易碎缺点降到最低，氮化铝陶瓷电路板的硬度会比氧化铝陶瓷电路板的硬度高很多。
三，应用市场的不同
氮化铝陶瓷基板多用于大功率散热比如LED大功率照明，或者需要绝缘性非常好的通讯产品领域；氧化铝陶瓷基板，一般多用于中小功率方面，也包括LED灯珠照明，以及传感器等产品上。
国内目前能专业做好陶瓷线路板厂家不多，金瑞欣特种电路是专业的陶瓷基板生产厂家，主营陶瓷pcb打样和中小批量生产，可以加工精密线路，实铜填孔，3D工艺和围坝工艺等，更多详情可以咨询金瑞欣特种电路官网。
氮化铝和氧化铝陶瓷基板
氮化铝和氧化铝陶瓷基板1. 简介氮化铝（AlN）和氧化铝（Al2O3）是两种常见的陶瓷材料，它们具有优异的热导率、电绝缘性能和机械强度，因此被广泛应用于电子、光电子和高功率器件等领域。
本文将详细介绍氮化铝和氧化铝陶瓷基板的特性、制备方法以及应用领域。
2. 氮化铝陶瓷基板2.1 特性氮化铝陶瓷基板是一种具有高导热性和优异机械强度的材料。
其具体特性如下：•高导热性：氮化铝具有较高的热导率（约170-230 W/m·K），能够有效地散发器件产生的热量，提高器件的散热效果。
•低CTE：氮化铝的线膨胀系数（CTE）较低，与硅片等材料匹配良好，减少因温度变化引起的应力。
•优异机械强度：由于其晶体结构的特殊性，氮化铝具有较高的抗弯强度和抗压强度，能够在高温和高压环境下保持稳定性。
•优良的电绝缘性：氮化铝是一种优良的电绝缘材料，能够有效地隔离器件之间的电流。
2.2 制备方法氮化铝陶瓷基板的制备方法主要包括热压烧结法和化学气相沉积法。
•热压烧结法：将预制的氮化铝粉末在高温高压条件下进行烧结，使其形成致密的陶瓷基板。
这种方法制备出来的基板具有较高的密度和机械强度。
•化学气相沉积法：通过将金属有机化合物蒸发在基板表面，并与氨反应生成氮化物，从而在基板上沉积出薄膜。
这种方法可以制备出较薄且表面光滑的氮化铝陶瓷基板。
2.3 应用领域由于其优异的导热性、电绝缘性和机械强度，氮化铝陶瓷基板被广泛应用于以下领域：•电子器件：氮化铝陶瓷基板可以作为高功率电子器件的散热基板，提高器件的散热性能，延长器件的使用寿命。
•光电子器件：氮化铝陶瓷基板具有优异的光学性能，可以用于制备光电子器件中的光学窗口、反射镜等组件。
•半导体封装：氮化铝陶瓷基板可作为半导体封装材料，用于制备高功率封装模块和LED封装等产品。
•太阳能电池：氮化铝陶瓷基板具有较好的耐高温性能和机械强度，可以作为太阳能电池的基底材料。
3. 氧化铝陶瓷基板3.1 特性氧化铝陶瓷基板是一种常见的绝缘材料，具有以下特性：•优良的绝缘性：氧化铝具有较高的介电常数和体积电阻率，可以有效地隔离器件之间的电流。
边继明-氮化铝性质及其应用
氮化铝性质及其应用的最新进展边继明( 大连理工大学物理与光电工程学院, 辽宁大连116024) 摘要：从氮化铝的结构出发，分析了氮化铝的结构及性质，详细介绍了氮化铝在各个方面的应用，阐述了氮化铝薄膜及氮化铝陶瓷的制备过程及其在光电方面的应用。
关键词：氮化铝（ALN）结构；ALN薄膜；ALN陶瓷；ALN制备；光电器件0 引言现代电子信息技术飞速发展,极大地推动着电子产品向多功能高性能、可靠性、小型化、便携化以及大众化普及所要求的低成本等方向发展。
这些电子产品要经过合适的封装,才能达到所要求的电、热、光、机械等性能,满足使用要求[1] 薄膜作为特殊形态的材料，它的发展涉及几乎所有的前沿科学，又涉及到许多跨学科的理论基础。
薄膜技术又是综合性的应用科学，已成为当代真空技术和材料科学中最活跃的研究领域，并渗透到微电子、信息、计算机、磁记录、能源、传感器、机械、航天航空、核工业、光学、太阳能利用等当代科技的各个方面。
近几十年由于真空技术、薄膜材料与技术同表面物理相结合，促进了薄膜科学与技术的迅速发展。
近年来世界薄膜产业飞速崛起推动了薄膜产品的开发与应用，可以说它正日益加深地影响着我们的生活。
因而薄膜材料的研究既具有很强的理论意义又有广泛的应用价值。
精密陶瓷由于具有高机械強度、高温稳定性、耐磨耗及化学侵蚀，有些甚至具有良好的热传导性、电气绝缘性、压电性质、光学性质或生物亲和性等他种材料无法达到的性质，故为近年来最具发展性的材料之一，同時为许多专家学者称未来世纪最重要的材料。
正是由于ALN材料具有一系列特殊性质使其在薄膜，陶瓷等方面具有很大的应用前景。
1 ALN 结构氮化铝(AlN)是Ⅲ-Ⅴ族共价化合物[1]。
是Ⅲ-Ⅴ族中能隙值约 6.2eV）最大的半导体[2]。
是一个以铝原子为中心，外部围绕四个氮原子，叠合而成的变形四面体[3]。
如图1-1所示，其晶体结构属空间群 P63mc,对称点群属六方晶系纤锌矿结构。
AlN 原子间以共价键相结合，因此化学稳定性佳、熔点高（可达 2700℃）、 AlN 的机械强度高、电绝缘性能佳，是一种压电和介电材料，纯净的 AlN 是无色透明的晶体， AlN 块体材料的硬度很高，接近石英的硬度[6]。
氮化铝基板用途
氮化铝基板用途
氮化铝基板具有高热导率，优秀的电绝缘性能和机械强度，因此在电子器件中有广泛的用途。
1. 高功率电子器件：氮化铝基板具有出色的导热性能，能够有效地将热量从器件转移到散热器，因此它被广泛应用于高功率电子器件，如功率半导体器件、功率模块、电源模块等。
2. LED封装：氮化铝基板作为一种理想的热导介质，被广泛用于LED封装领域。
LED芯片在工作时会产生大量的热量，使用氮化铝基板可以有效地散发热量，提高LED的亮度和寿命。
3. 光电子器件：氮化铝基板具有优良的电绝缘性能，使其成为制造光电子器件的理想基板材料。
它可以用于制造高频电子器件、微波电子器件、光电二极管、太阳能电池等。
4. 其他领域：氮化铝基板还可以应用于高频电子器件、功率电子器件、高温电子器件、无线通信、航空航天等领域。
其优越的导热性能和机械强度使其在这些领域具有重要的应用潜力。
