CAD图形文件转换为MAPGIS格式文件

常规AutoCAD图转换步骤(CAD转MAPGIS方法)

AutoCAD图转换步骤(CAD转MAPGIS方法)CAD转MAPGIS方法（一）在MAPGIS6.2安装完成后，在..\MAPGIS61\SLIB目录下有四个文件，ARC_MAP.PNT：AUTOCAD的块（符号）与MAPGIS子图对照表；ARC_MAP.LIN：AUTOCAD的形（线型）与MAPGIS线型对照表；CAD_MAP.TAB：MAPGIS的图层与AUTOCAD图层对照表；CAD_MAP.CLR：MAPGIS的颜色与AUTOCAD颜色对照表。

那么接下来讲如何编辑这四个对照表（文件）。

（注：要打开这四个对照表进行编辑，可直接启用WINDOWS的写字板或者是记事本，因为这四个文件都是文本文件格式）。

(1) 子图对照表ARC_MAP.PNT打开此文件后我们会看到如下的格式:GC113 1110GC014 1120GC114 1130…………前面一列GC113 GC014 GC114代表AUTOCAD软件的块名（符号），后面一列1110 1120 1130代表MAPGIS系统的代码（注：并非子图号，这个代码在数字测图系统里能看见。

方法是启动数字测图系统，新建一个测量工程文件，然后就会看见一些地类编码的管理框，例如三角点编码为1110，水准点编码为1210）。

(2) 线型对照表ARC_MAP.LIN打开此文件后会看到如下的格式:CONTINUOUS 2110JDFW 2120PF 2150…………前面一列CONTINUOUS JDFW PF代表AUTOCAD里的形名（注：如果某种线的线型是采用随层方式，那么这种线型是不能按照对照表转入到MAPGIS中的。

所以，如果有这种情况，请把线的线型改成为实际线型），后面一列2110 2120 2150代表MAPGIS系统的代码（并非线型号，这个代码在数字测图系统里能看见）。

(3) 图层对照表CAD_MAP.TAB打开此文件后会看到如下的格式:0 KZD1 JMD2 DLDW…………前面一列0 1 2代表MAPGIS系统的图层号，后面KZD JMD DLDW代表AUTOCAD里的图层名。

CAD转MAPGIS方法

CAD转MAPGIS方法（一）这几天因为要把一个cad数据转为mapgis的格式，在网上找了好长时间，但没有找到一个较好的办法，直到看见一个网友介绍的用mapinfo做中间环节的办法。

应用那位网友的办法后，感觉超爽，特别是直接用MAPGIS转的时候一些线转不过的文件，建议兄弟们也试一试，具体做法是：1、把DWG格式转为DXF格式文件，最后是转存低版本的DXF格式；2、用MAPINFO软件中的导入方法，把要转的CAD文件转为MAPINFO中的TAB格式；3、然后用MAPINFO中的导出方法，把TAB格式导出为MIF格式；4、用MAPGIS中的文件转换功能，把MIF格式转为点、线、面文件；5、用上面转的线文件中点太多，可以用抽稀线功能让线上点减少，抽稀因子我用的是0.01；6、呵呵，这样一来就可以感受成功的感觉了。

另外CorelDRAW的文件也可用上面的办法，在CorelDRAW中适当设置后也可以转为MAPGIS的格式。

我已把用CorelDRAW做的规划图成功转为MAPGIS文件了，大家也可以一试。

坐标问题可以有校正功能处理。

CAD转MAPGIS方法（二）在MAPGIS6.1安装完成后，在..\MAPGIS61\SLIB目录下有四个文件，ARC_MAP.PNT：AUTOCAD的块（符号）与MAPGIS子图对照表；ARC_MAP.LIN：AUTOCAD的形（线型）与MAPGIS线型对照表；CAD_MAP.TAB：MAPGIS的图层与AUTOCAD图层对照表；CAD_MAP.CLR：MAPGIS的颜色与AUTOCAD颜色对照表。

那么接下来讲如何编辑这四个对照表（文件）。

（注：要打开这四个对照表进行编辑，可直接启用WINDOWS的写字板或者是记事本，因为这四个文件都是文本文件格式）。

(1) 子图对照表ARC_MAP.PNT打开此文件后我们会看到如下的格式:2341 122432 132433 14…………前面一列2341 2342 2433代表AUTOCAD软件的块名（符号），后面一列12 13 14代表MAPGIS系统的代码（注：并非子图号，这个代码在数字测图系统里能看见。

cad与mapgis之间文件的转换

Mapgis/CAD文件相互转换文件转换一：Mapgis操作1 文件转换1.1 Mapgis转CADA、打开Mapgis主菜单，点击图形处理（如图）B、点击文件转换，会看到文件转换程序如下：C、点击主菜单中的文件，分别将索要转换文件的“.WT”、“.WL”、“.WP”分别装入。

如装入“.WT”点文件，单击文件——单击装入点——在对话框中选取相应文件（一次只能装入一个文件）——单击打开，这样文件就装入好了。

D、单击输出，在下拉列表中选择输出方式（Gis数据方式输出Dxf、部分图形输出Dxf、全部图形输出Dxf）E、如选全部图形输出Dxf，单击全部图形输出Dxf，会先后弹出三个对话框、它们分别是线文件对话框、点文件对话框、区文件对话框，然后选取相应的文件点确定（选中的文件以蓝色表示）F、三种类型的文件选完之后会弹出如下对话框：选择好文件所在位置，填写好文件名称，点击确定后会弹出三个如下对话框：点击确定，到此Mapgis转CAD工作结束。

1.2 CAD转MapgisA、打开Mapgis主菜单，点击图形处理（如图）B、点击文件转换，会看到文件转换程序如下：C、在主菜单中点击输入——点击装入DXF，然后弹出如下对话框：找到所要转换的文件，点击确定，弹出如下对话框：选择不输出的图层（如果没有不输出的图层，就不用选择），点击OK,等待实体处理完毕。

D、在主菜单中点击文件a)点击存入点，选择好位置，键入文件名b)点击存入线，选择好位置，键入文件名c)点击存入区，选择好位置，键入文件名E、将所存好的文件加载到工程中：在Mpgis的工作台的空白处单击右键（如上图），单击添加项目，在对话框中选择相应文件（可以多选），点击打开，这样文件就加载好了。

到此文件转化结束。

文件转换二：MAPGIS文件转换为AutoCAD文件的具体操作下面具体谈谈数据在MAPGLS系统中数字化地形图一般由三部分组成，好一个图形由线文件（*WL）、点文件（*WT）和区文件（*WP）组成；而AutoCAD中样图文件一般由一个文件构成，即线、点和区等都由*DWG表示。

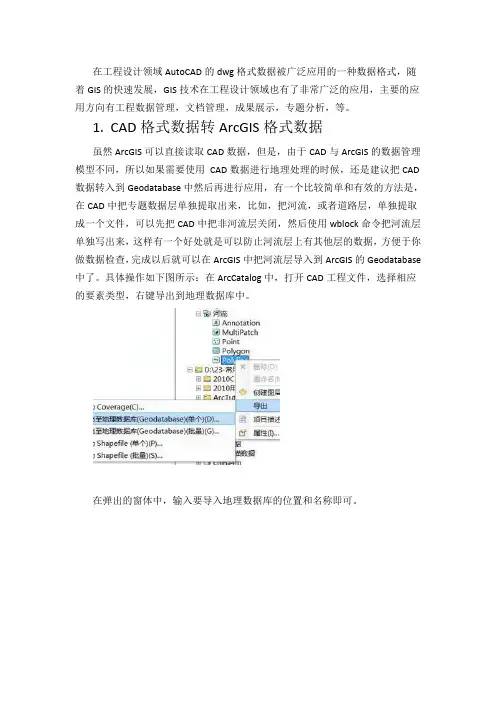

CAD格式数据转ArcGIS格式数据

在工程设计领域AutoCAD的dwg格式数据被广泛应用的一种数据格式，随着GIS的快速发展，GIS技术在工程设计领域也有了非常广泛的应用，主要的应用方向有工程数据管理，文档管理，成果展示，专题分析，等。

1.CAD格式数据转ArcGIS格式数据虽然ArcGIS可以直接读取CAD数据，但是，由于CAD与ArcGIS的数据管理模型不同，所以如果需要使用CAD数据进行地理处理的时候，还是建议把CAD 数据转入到Geodatabase中然后再进行应用，有一个比较简单和有效的方法是，在CAD中把专题数据层单独提取出来，比如，把河流，或者道路层，单独提取成一个文件，可以先把CAD中把非河流层关闭，然后使用wblock命令把河流层单独写出来，这样有一个好处就是可以防止河流层上有其他层的数据，方便于你做数据检查，完成以后就可以在ArcGIS中把河流层导入到ArcGIS的Geodatabase 中了。

具体操作如下图所示：在ArcCatalog中，打开CAD工程文件，选择相应的要素类型，右键导出到地理数据库中。

在弹出的窗体中，输入要导入地理数据库的位置和名称即可。

2. 定义投影导入到Geodatabas中的数据，这个时候虽然坐标信息显示的和CAD是一样的，但是还没有地理参考信息，如果要想把这个数据展现在地理环境中，这个时候就需要对它进行投影的定义。

首先在CAD的图框上查找相关的地理和投影坐标信息，一般在左下角会有投影坐标信息，比如北京1954坐标，图框的格网线附近还会有相应的分带，带号信息，找到这些信息以后，就可以进行投影定义了，选择，工具箱->数据管理工具->投影与变换->定义投影在弹出的窗体中，输入要导入地理数据库的位置和名称即可。

3.投影转换ArcGIS也提供了投影转换的工具，矢量数据的投影转换使用，工具箱->数据管理工具->投影和变换->要素->投影工具例如要把北京1954转为WGS84，在ArcGIS中北京1954转WGS84一共提供了6种可选的参数，每种参数的意思如下：Beijing_1954_To_WGS_1984_1 15918 China - Orduz basin 鄂尔多斯盆地Beijing_1954_To_WGS_1984_2 15919 China - offshore Yellow Sea 黄海海域Beijing_1954_To_WGS_1984_3 15920 China - offshore South China Sea - Pearl River basin 南海海域-珠江口Beijing_1954_To_WGS_1984_4 15921 China - south and west Tarim basin 塔里木盆地Beijing_1954_To_WGS_1984_5 15935 China - Bei Bu Basin 北部湾Beijing_1954_To_WGS_1984_6 15936 China - Orduz basin 鄂尔多斯盆地其中1、4、6是3参数转换，2、3、5是7参数转换这些应该是概略参数，不是很准，准确的参数是保密的，请咨询当地测绘部门。

CAD数据转MAPGIS格式

CAD数据转MAPGIS格式AutoCAD数据转MapGISMapGIS6.1版本对AutoCAD的DXF格式转MapGIS数据这一功能做了很大改动：第一，转换后数据量明显减小；第二，能将AutoCAD的块转成MapGIS的子图，AutoCAD的形（线型）转成MapGIS的线型，并能控制AutoCAD的图层和顔色转入MapGIS后的情况。

下面讲AutoCAD数据转入MapGIS系统的几个主要步骤：一．编辑数据转换用对应表文件在\MAPGIS6.1安装目录\SLIB\中，包含几个文本文件，其中arc_map.pnt、arc_map.lin、cad_map.tab、cad_map.clr分别是AutoCAD数据转MapGIS的对应表文件（这些文件的名称是固定的，不能随意改动），可用记事本打开。

每个文件的意义如下：arc_map.pnt：AutoCAD的块名与MapGIS的编码对应表；arc_map.lin：AutoCAD的形名与MapGIS的编码对应表；cad_map.tab：MapGIS的图层号与AutoCAD的图层名对应表；cad_map.clr：MapGIS的颜色号与AutoCAD的颜色号对应表。

下面讲如何编辑这四个对应表文件：1．arc_map.pnt（AutoCAD的块名与MapGIS的编码对应表）打开此文件后，会看到：2341 122342 132343 14…………第一列2341 2342 2343表示AutoCAD中的块名（符号）；第二列12 13 14表示MapGIS 系统的编码（注：并非子图号，这个编码在数字测图系统里可以看见。

方法是：启动数字测图系统，新建一个测量工程文件，将系统库目录设置成\MAPGIS6.1安装目录\SuvSlib\，然后点击菜单\工具\地物编码表\，就会看见各种地物的编码和其在MapGIS系统中的参数）。

例如，AutoCAD中代表三角点的块的名称为SJD，MapGIS系统中的三角点符号的编码为1110，则把上表改为SJD 1110…………2．arc_map.lin（AutoCAD的形名与MapGIS的编码对应表）打开此文件后，会看到：2341 122342 132344 14…………第一列2341 2342 2343表示AutoCAD中的形名（注：如果某种线的线型是采用随层方式，则这种线型不能按照对照表转入到MapGIS系统中。

AutoCAD数据转换为MapGIS数据

1 AutoCAD数据转换为MapGIS数据在将AutoCAD数据转入MapGIS时，经常会遇到两者的线型库、颜色库等符号库的编码不一致，而且在AutoCAD中有些图元是以块的形式组成，这样就造成转换后形成“张冠李戴”，有时两者无法对应。

为了保证其图形、图饰完整，防止数据转换后图层、颜色等信息丢失，符号块及线型被打散，MapGIS 6．5以上版本对此提供了一套比较有效的解决方案——对照表文件，可将AutoCAD的块名转成MapGIS的子图，Auto—CAD的形名(线型)转成MapGIS的线型，并能控制AutoCAD的图层和颜色。

其主要步骤如下：1．1 编辑数据转换用的对照表文件(1)对照表文件说明。

在安装目录下SLIB＼文件夹中，all2一map．pnt、all2一map．1in、cad—map．clr、cad— map．tab等4个文本文件分别是AutoCAD数据转Map．GIS的对照表文件。

其中：“al~一map．pnt”为AutoCAD的块名(符号) 与MapGIS的编码对照表；“all2一map．1in”为AutoCAD的形名(线型)与MapGIS的编码对照表；“cad_map．tab”为MapGIS 的图层号与AutoCAD的图层名对照表；“cad—map．clr”为MapGIS的颜色号与AutoCAD的颜色号对照表。

(2)对照表文件编辑。

直接用Windows写字板或记事本方式，分别按以下格式对4个对照表文件进行编辑：arc—map．pnt(AutoCAD的块名(符号)与MapGIS的编码对应表)AutoCAD中的块名(符号) MapGIS系统的编码(并非子图号)lO ll10 (三角点)依次列举出转换图形中所有的AutoCAD的块名(符号)和与之对应的MapGIS系统的编码。

如上：10为三角点在AutoCAD中的块名；1 1 10为三角点在MapGIS系统的编码。

经过数据转换，该块名为10的三角点转换为MapGIS中子图号为1的符号，图元显示为三角点符号“△”。

CAD转MAPGIS对照表

补充：文件转换
• 1、AUTOCAD数据→MAPGIS数据符号对照表－arc_map.pnt 线型对照表－arc_map.lin 颜色对照表－cad_map.clr 层对照表－cad.map.tab
文件转换
• ①、将AUTOCAD的dwg格式，转换为AUTOCAD的数据交换格式DXF； • ②、经系统库目录设为..\suvslib，并将..\slib目录下的上述四个对照表文件拷贝至系统库目录..\suvslib下； • ③、对系统库目录..\suvslib下这四个对照表文件进行编辑, 可直接用记事本的方式打开，需注意的是对照表中 MAPGIS编码是在“数字测图”系统中查到的，并且要区分对照表的大小写； • ④、进入“文件转换”模块，装入需要转换的“DXF”文件，系统提示“选择不转出层”，确定，则系统自动按照我们设定的对照关系转换； • ⑤、复位窗口，• • • • • • • 颜色对照表－cad_map.clr MAPGIS(颜色号) AUTOCAD(颜色号) 1 10 2 4 3 6 层对照表－cad.map.tab MAPGIS(图层号) AUTOCAD(图层名) 0 TREE_LAYER 1 STREET 2 TIC 255 HOUSE
文件转换
• • • • • • • • • • 符号对照表－arc_map.pnt AUTOCAD(块名) MAPGIS(编码) CG2341 12 CG2342 13 CG2343 14 线型对照表－arc_map.lin AUTOCAD(线型) MAPGIS(编码) cunjie 12 xianjie 13 shengjie 14

CAD文件转arcGIS文件的方法

CAD文件转arcGIS文件的方法
CAD文件转arcGIS文件的方法
Cad文件在arcgis软件应用中起着的重要的作用，下面就cad文件”国界.dwg”转shape文件的一些方法及相关步骤加以叙述：
1.在ArcCataLog软件下，添加cad文件所在文件夹目录的文件夹连接，
并右击cad文件，
→导出→批量shape文文件，：
也可以先将cad文件转化为块，再将其转化为shape文件。

选择相应的文件夹之后就能在ArcCataLog中看到相应的shape 文件了。

2.也可以使用arcT oolBox中的—>转换工具—>转出至地理数据—>cad至
地理数据库：
并且设置输入的cad文件
这样便将cad数据完美转化成了arcgis数据，并保证了地理信息数据的不丢失。

3.在arcmap 选择文件的窗口单击cad文件，
将所有数据集加载在图层，再分别右击数据—>导出至cad
这是一种非常繁琐的方法。

然后可将转换的shape文件加入至相应的地理数据库。

4.。

CAD如何转MAPGIS(有图)

CAD如何转MAPGIS
1、打开cad文件，直接另存为2000版，扩展名为. Dxf。

如下图：
2、必须关闭cad文件，否则无法再section中进行转换。

3、打开section软件，然后点新建文件——在1辅助工具中找到
打开外部数据——读取dxf.。

如下图：
4、然后关闭section，保存点、线、区文件分别点击是。

（注意：
保存到你能指定或你能找到的文件夹里，别到时候自己找不到了）
5、再次打开section，点击新建工程
5、添加刚才保存的点、线、区文件，在你保存的那个文件夹里。

6、在关闭section，保存.mpj到你点、线、区的文件夹中，并进
行命名。

转换完毕，然后其它的就在section中进行修改吧！
老三届
2014.03.20。

cad相互转换mapjis步骤

CAD转化MAPGIS步骤：1、将CAD文件中不同图层分成不同的颜色（CAD转化MAPGIS后，MAPGIS通过颜色分辨图层），另存为文件扩展名为“.dxf”的文件。

2、打开MAPGIS主菜单，选择“图形处理”中“文件转换”选项。

3、选择菜单项“I输入”下拉选项中的装入DXF，在对话框中选择步骤一中转化成的文件扩展名为“.dxf”的文件。

4、在选择不转出的图层对话框中，选择“OK”选项。

5、选择菜单项“W窗口”下拉选项中的“R复位窗口”。

6、在选择显示文件对话框中选择“*.WL”和“*.WT”的文件，并点击确定。

7、选择菜单项“F文件”下拉选项中的“换名存点”，在弹出的选择另存文件对话框中点击“确定”，然后在弹出的MAPGIS对话框中重命名文件，并选择保存位置（建议保存在同一文件夹下，便于查找）。

然后点“换名存线”，步骤同“换名存点”。

8、打开MAPGIS主菜单，选择“图形处理”选项中的“输入编辑”选项，在弹出的对话框中选择“新建工程”选项，然后确定。

在工作台（左侧小窗口）中点击鼠标右键，选择添加项目，找到步骤7中已经保存“*.WL”和“*.WT”文件，点击“打开”选项。

9、在工作台中选择已经放入的“*.WL”和“*.WT”文件，在右侧界面中点击鼠标，然后选择工具栏中的“1:1”，在工作台中点击鼠标右键，选择“保存工程”选项，命名文件名，并保存在步骤7中的文件夹下。

MAPGIS转化CAD步骤：1、打开MAPGIS主菜单，选择“设置”选项，在弹出的MAPGIS环境设置对话框中点击“系统库目录”，选择对应的图库。

2、打开MAPGIS主菜单，选择“图形处理”中“文件转换”选项。

3、在MAPGIS界面菜单栏中的“F文件”下拉选项中选择“P装入点”、“L装入线”、“R装入区”，先后装入相应文件。

4、在MAPGIS界面菜单栏中的“W窗口”下拉选项中选择“R复位窗口”，在选择显示文件对话框中选择全部文件，并点击确定。

AutoCAD图转MapGis及误差校正(矿业权)

附件2-1AutoCAD图转MapGIS制作流程AutoCAD格式的图件转入到MapGIS平台要注意以下几点：1、每一张图纸必须作为一个单独的文件，不能有其它不相关的内容；2、AutoCAD图件中的图层划分要清晰，不同性质的要素放在不同的层中。

图层划分的原则可以参照建库要求中对图层划分的规定。

如果在AutoCAD中分层满足建库要求，转入到MapGis后就不需要再分层；3、AutoCAD图件转入MapGis转前，所有组合充填物可以炸开分解的要炸开分解，不能炸开分解的全部删除，点与线转入MapGis后，再建区充填；4、AutoCAD图件转出时，如果图件所占空间不大，可以只另存一个DXF（R12版本）文件分层转出。

下面以一个实例进行说明：此图为一张采矿权开拓工程平面图，图层划分都按要求进行。

（1）将AutoCAD文件另存为DXF文件（R12版本）；（2）文件转换打开MAPGIS图形处理中的文件转换装入另存的DXF文件。

此时工程平面图中所有分层都在其中，为了在MAPGIS中修改图层的方便，分别转出各层（可以按照图层先后顺序进行转出）。

本示例以转“整饰”层为例：处理实体完成后，击右键点击“复位窗口”即可看见转入的图层。

关闭“文件转换”窗口，按提示保存为MapGis点、线文件，根据所转入的图层名称进行命名。

这样“图框”这一层转出了，其它各图层转入方法类似。

（3）输入编辑将所有图层转入到MapGIS中的图层的点、线文件添加到一个MapGis工程中，分别对字体大小、线型、粗细、颜色等图层参数进行修改。

修改时MapGis的系统库要用省级项目组提供的统一的系统库及统一图例板，各图层中图例要求按技术要求进行修改、编码，最后修改完善后按技术要求挂接属性。

附件2-2AutoCAD转MapGIS误差校正本次实地核查西安80坐标系的AutoCAD图转到MapGIS平台上，其坐标为西安80坐标系的相对坐标，在MapGIS中要将其坐标转换为绝对坐标，其方法有以下几种：一、在编辑中使用“图形变换”或“整块移动”，计算出绝对坐标值与基点坐标值之间的差值，然后整图移动至绝对坐标上。

关于CAD格式文件转换成MAPGIS格式的方法

关于CAD格式文件转换成MAPGIS格式的方法CAD格式的文件主要以图层管理为主，为MAPGIS格式的文件主要把文件分类成点文件、线文件、区文件进行管理，本论文将讨论如何把以图层管理为主的CAD格式文件，快速高效地转换成MAPGIS格式的点文件、线文件、区文件。

CAD格式文件转换成MAPGIS格式文件，主要包括CAD格式文件的预处理（以*.dxf格式存储CAD格式的图形文件）、把CAD 文件转换成MAPGIS文件。

本论文以青岛经纬勘测技术有限公司为例具体说明格式转换的各个步骤。

1 以*.dxf格式存储CAD格式的图形文件CAD文件有*.dwg、*.dwt、*.dxf、*.dws格式文件，而MAPGIS 系统的“文件转换”组件在进行文件格式的转换时，只识别以*.dxf格式为标准的CAD格式文件。

因此在转换格式前，必须把*.dwg、*.dwt、*.dws格式的CAD图形文件，转换成* .dxf格式（即以*.dxf格式保存图形文件）。

2 CAD格式文件的预处理CAD格式文件与MAPGIS格式文件表示地物、地貌有差异，比如CAD格式文件表示面的时候用填充表示，而MAPGIS格式文件表示面用区表示；CAD格式文件在标注一些地物、地貌时利用引线引出，而MAPGIS格式文件直接用注释和线文件表示。

为了使转换后的文件与MAPGIS文件最大限度的一致，在进行文件转换前对文件进行预处理，预处理包括删除区的填充线及标注的引线。

3文件转换为了便于编辑和管理地图数据，CAD软件把地图数据根据各类不同的地物、地貌特征分别建立不同的图层进行管理，一般情况下，把同一类型的地理要素放到同一图层，如将所有的公路线都放到公路图层，把所有的文字注记放到文字注记图层等，只有把包括所有地图数据的图层叠加起来时，才构成一幅完整的地图。

然而，MAPGIS系统把地图数据根据基本形状分为三类：点数据、线数据、区数据。

与之相对应，文件的基本类型也分为三类：点文件（*.wt）、线文件（*?.wl）、区文件（*.wp），例如把公路图层、铁路图层、等高线图层等线性类型的图层叠加起来，就构成了一个完整的线文件，把注记、高程等图层叠加起来构成一个完整的点文件，而只有把包括所有地图数据的三类MAPGIS 文件叠加起来，才构成一幅完整的地图。

CAD转mapgis的步骤

CAD转mapgis的步骤
1、把DWG格式转为DXF格式文件，最好是转存低版本的DXF格式；
2、启动MAPGIS系统，鼠标放在图形处理模块上，进人“文件转换”功能模块中。

3、点击输入——装入DXF（每一项分别存成一个文件名）——点击右键里面选择
复位窗口
4、文件工具栏里保存点，线，（点代表户主编号、地类编码、小地名、承包方式）
（线代表地块范围线）
5、鼠标放在图形处理模块上，进入输入编辑窗口。

6、鼠标放在左边框内，点击右键，添加你所存入的项目（点和线分别添加）。

7、添加线后复位窗口，在其它工具栏里点击——自动剪断线。

8、在检查窗口里点击线拓扑检查。

（发现错误并改正）
9、没有错误后点击其它窗口，点击线转弧段，保存成.wp格式的文件。

10、添加进.wp文件后点击其他窗口里面的拓扑重建，在.wp文件上点击右键——
点击修改属性结构，输入4个层段并保存。

（1）户主编号 32位
（2）地类编码 32位
（3）承包方式 32位
（4）小地名 32位
11、添加.wt文件，文件上点击右键——点击修改属性结构。

12、点击点编辑窗口——注释赋为属性，确定保存。

13、其它窗口里面点击label与区合并。

14、检查窗口里面——工作区属性检查。

CAD转MAPGIS的步骤

比较复杂的CAD转MAPGIS的步骤：
在MAPGIS的相应版本的安装目录下有两个系统库（SLIB、SUVSLIB），SLIB是平台上通用的系统库它包含平常出图所用的一般符号，SUVSLIB是数字测图所用的系统库，当用数字测图是必须将系统库指向SUVSLIB，但是将系统库指向SUVSLIB时，平台上的输入编辑的菜单仍可以用，此时调用的是SUVSLIB里的符号。
CAD转MAPGIS需要编辑四个文件，这四个文件存放在SLIB里面（符号对照表-----arc-map．Pnt、线型对照表----arc-map．Lin、颜色对照表---cad_map．Clr、层对照表--cad_map．tab）,将这四个表编辑好并放在系统库目录下，系统进行成批或单个文件转换时就会按招标文件的相应情况自动进行转换。
然后单击参数按钮，将你编辑的子图加进来，然后赋给该子图相应的编码、名称、图层及类型，这样就将CAD中的块和MAPGIS中子图对照起来，然后进入输入编辑通过拷贝子图库将你编辑好的子图考到你出图用的系统库中，最后填写符号对照表-----arc-map．Pnt
；线型对照表的编辑过程与此相同。
颜色对照表和层对照表的编辑比较简单，只是将CAD中的颜色和图层与MAPGIS中的颜色和图层进行对照起来就可以了。
﹕
﹕
层对照表-- cad_map．Tab
MAPGIS（GIS的图层号）AUTOCAD（CAD中的图层号）
﹕
由于我们的系统只能在数字测图里进行指定相应编码，而编辑符号库要在输入编辑下进行，所以先将系统库指定为SUVSLIB然后打开输入编辑，按照CAD中的块制作大致相同的子图，编辑好子图后记住相应的子图编号为下一步编对照表做准备，将所有块的相应子图编辑好后，进入数字测图，白记录，
将编辑好的四个对照表考到你出图用的系统库中，然后将系统库指向你出图用的系统库。

CAD转mapgis 线型库转换对照

线型对照表------“arc—map.lin”；
颜色对照表------“cad—map.clr”；
层对照表------“cad—map.tab”；
用户编辑生成这些表文件，并将其放在系统库存目录下，系统成批或单个文件转换时都会按这个表文件的对应Leabharlann 况自动转换。转换步骤如下：
第一步：将AUTOCAD的dwg格式，转换为AUTOCAD的数据交换格式DXF，最好选择R12版本；转换DXF文件时，不要对原图的块（符号）作爆破处理，并且注意到原有图是否有样条曲线，如果有最好做爆破处理。
在将AUTOCAD数据转入MAPGIS时,经常会遇到两边的线型库、颜色库的编码不一致,而且在AUTOCAD中有些图元是以块的形式组成,这样就造成“张冠李戴”,有时两边无法对应。另外,在转换时还经常需要将AUTOCAD的某层转为MAPGIS的对应层。因此,系统提供了一套对照表文件接口：符号对照表------“arc—map.pnt”；
符号对照表------“arc—map.pnt”；
线型对照表------“arc—map.lin”；
层对照表------“cad—map.tab”；
系统库（slib）下提供了三个编辑好的cass中图层、符号、线型与MAPGIS的对照关系文件：arc_map.pnt_cass------符号对照表
arc_map.lin_cass-------线型对照表
cad_map.tab_cass--------层对照表
对于CASS下做的数据可以直接把这三个文件下的内容拷贝到：
对AUTOCAD数据的几点注意：1、多线段中有弧（arc）,需要做爆破处理。2、最好不要有样条曲线。3、形（shape）转不过来，4、AUTOCAD的注释坐标点在注释中央，MAPGIS的注释坐标点在左下角，转换后会有位置移动，需注意。

MapGIS教程 AUTOCAD转换为MAPGIS

AUTOCAD转换为MAPGIS在将AUTOCAD数据转入MAPGIS时,经常会遇到两边的线型库、颜色库的编码不一致,而且在AUTOCAD中有些图元是以块的形式组成,这样就造成“张冠李戴”,有时两边无法对应。

另外,在转换时还经常需要将AUTOCAD的某层转为MAPGIS的对应层。

因此,系统提供了一套对照表文件接口：符号对照表------“arc—map.pnt”；cad编码-map编码线型对照表------“arc—map.lin”；cad编码-map编码颜色对照表------“cad—map.clr”；map编码-cad编码层对照表------“cad—map.tab”；map编码-cad编码用户编辑生成这些表文件，并将其放在系统库存目录下，系统成批或单个文件转换时都会按这个表文件的对应情况自动转换。

转换步骤如下：第一步：将AUTOCAD的dwg格式，转换为AUTOCAD的数据交换格式DXF，第二步：对系统库目录..\ slib，下这4个对照表文件进行编辑，可直接用Windows写字板或记事本方式打开，需要注意的是，对照表中MAPGIS编码是在“数字测图”系统中查到的，并且要区分对照表的大小写。

下面列举如何对这4个对照表进行编辑。

Mapgis的图层cad的图层002510352Xd3Di（注：左侧是mapgis的图层，右侧是cad的图层，中间用tab键隔开，不能有空格。

）第三步：将系统库设置为..\suvslib，并将..\silb目录下的上述4个对照表文件拷贝至系统目录..\suvslib下。

第四步：进入“文件转换”模块，选择“输入”按钮，单击“装入DXF”，将需要转换的AUTOCAD文件装入到系统中，此时，系统会提示“选择不转出的层”，选择后确定，则系统会按照已经设定好的对照关系开始转换。

也可用成批转换命令，把指定路径下的所有dxf 转换为点线。

第五步：在窗口中单击右键选择“复位窗口”，则系统会弹出如图4-6所示对话框，以便于选择需要的文件。
