安徽工业大学 毕业设计格式要求

建筑工程学院

土木工程专业2016届毕业设计（论文）指导书

一、目的意义：

土木工程专业的毕业设计教学过程，是学生在毕业前的最后学习和综合训练阶段，是深化、拓宽、综合教学的重要过程。它不仅巩固和加深已学过的基础和专业知识，提高综合运用这些知识独立进行分析和解决实际问题的能力，而且培养学生的综合素质、工程实践能力和创新能力都起着非常重要的作用。

二、主要设计内容

厂房建筑面积2500-5000平方米左右，采用门式刚架结构，建筑物安全等级为二级。

1. 设计任务

1.1建筑设计部分

1.1.1使用要求

厂房内设2台起重量为16吨，工作级别为A3的桥式吊车；牛腿顶面标高6.3m。

1.1.2 设计内容

（a）建筑平面、立面和剖面设计

建筑平面设计根据使用要求，合理确定厂房的跨度（15m、18m、21 m、24 m、27 m、30m等）、柱距(6m、6.6m、6.9m、7.2 m、7.5 m、7.8 m、8.1 m等)，确定建筑的平面尺寸及平面布局。建筑立面设计，根据使用要求，结合采光、排水和跨度等多方面因素，确定合适的建筑高度及立面造型。建筑剖面设计，根据吊车的使用要求，确定合适的檐口标高，并选择合理的墙板型号。

（b）主要部位的建筑构造设计及材料、作法；

1.1.3成果形式

（a）建筑设计说明书

（b）绘制图纸：一层平面图、屋顶平面图、正面和侧立面图；剖面图1～2个；围护结构与柱连接构造，屋面构造以及其他必要的节点大样图共5～6个。

1.2 结构设计部分

1.2.1 内容要求

（a）确定结构方案：上部承重结构方案与布置；屋盖结构方案与布置；基础方案布置；结构措施及其特殊部位的处理等。

（b）完成结构设计计算书一份，内容包括：

荷载汇集：永久荷载、风荷载、雪荷载、吊车荷载；

荷载组合及内力分析：墙梁及屋面檩条计算；吊车梁计算(包括制动结构)；一榀标准刚架计算；梁柱连接节点计算；柱间支撑计算；屋盖支撑计算；基础及基础梁计算；其它必要构件计算。

1.2.2 成果形式

（a）结构设计说明书

（b）结构设计计算书

（c）绘制图纸：结构设计说明；基础平面布置图和基础详图；结构平面布置图；吊车梁及制动结构平面布置图；柱间支撑布置及详图；墙架及屋面结构布置图；一榀刚架结构图；吊车梁及制动结构详图；其它必要的节点详图3～5个。

1.3 毕业设计成果

1.3.1设计说明书部分（内容及次序）

﹙1﹚封面

﹙2﹚任务书

﹙3﹚中、外文摘要（含关键词）中外文摘要一般200~300字以内。关键词3~5个。

﹙4﹚目录：设计说明书目录按1、1.1、1.1.1三级标题编排标题，并注明页码。

﹙5﹚绪论：设计目的与任务

﹙6﹚文献综述：本课题国内外发展概况及存在的问题

﹙7﹚建筑设计说明书

﹙8﹚结构设计计算书

﹙9﹚致谢

﹙10﹚参考文献

﹙11﹚附录或附件包括程序、图纸等。

1.3.2 设计图纸部分

绘制图纸：图纸规格A1（白图），10~12张，50%为计算机（CAD）绘图，50%为手绘。

2.建筑技术条件

2.1荷载取值

屋面活载标准值：0.50kN/m2；基本风压、雪压取值参考《建筑结构荷载规范》，吊车荷载参见吊车资料。

2.2工程地质条件

2.2.1根据对建筑基地的勘察结果，地质情况见表1。表中给定土层深度由自然地坪算起；地下稳定水位距地坪－6.0m以下；地基基础设计等级为丙级。

2.2.2建筑场地类别：Ⅱ类场地土；地震设防烈度：6度。

2.2.3地面粗糙度类别：B类。

三、结业进程与阶段考核目标：

毕业设计共16周，包括：设计15周、评阅及答辩1周。文献综述贯穿其中。

四、参考资料

《总图制图标准》(GB/T50103-2001)

《房屋建筑制图统一标准》(GB/T50001-2001)

《建筑结构制图标准》(GB/T50105-2001)

《建筑结构荷载规范》(GB50009-2001)

《钢结构设计规范》(GB50017-2003)

《门式刚架轻型房屋钢结构技术规程》(CECS102：2002)

《冷弯薄壁型钢结构技术规范》(GB50018-2002)

《钢结构工程施工及验收规范》(GB50205－2001)

《混凝土结构设计规范》(GB50010-2002)

《建筑地基基础设计规范》(GB50007-2002)

《建筑抗震设计规范》(GB50011-2001)

《建筑设计防火规范》(GBJ 16-87)（2001年局部修订）

《建筑结构静力计算手册》

《钢结构设计手册》（第三版）中国建筑工业出版社

《轻型房屋钢结构构造图集》中国建筑工业出版社靳百川编著

《钢筋混凝土结构设计手册》

《建筑抗震设计手册》中国建筑工业出版社龚思礼主编

《轻型钢结构设计指南》(实例与图集) 中国建筑工业出版社该书编辑委员会

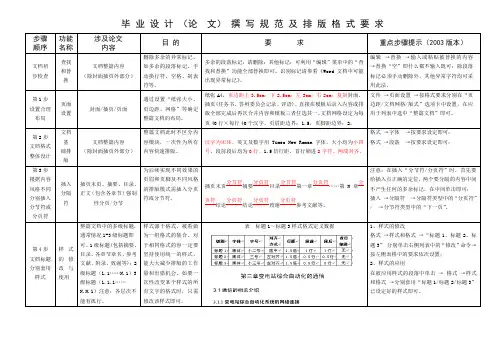

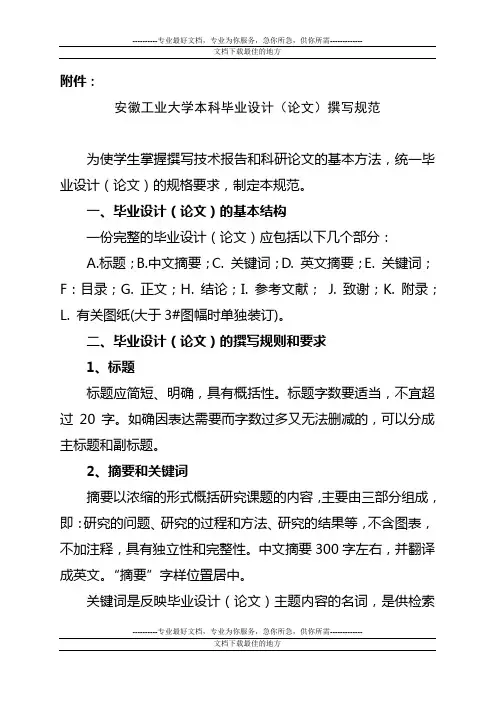

五、毕业设计（论文）撰写规范

为使学生掌握撰写技术报告和科研论文的基本方法，统一毕业设计（论文）的技术标准和规格要求，所有毕业设计（论文）说明书内容和规范要求如下：

（一）毕业设计（论文）资料的组成

毕业设计（论文）统一使用学校印制的资料袋，资料袋中由以下内容组成：

（1）毕业设计（论文）任务书；

（2）毕业设计（论文）指导书；

（3）毕业设计（论文）说明书；

（4）毕业设计（论文）答辩申请表；

（5）毕业设计（论文）评语表（含指导教师评语、评阅教师评语和答辩委员会评语）（6）毕业设计（论文）答辩记录表；

（7）毕业设计（论文）评分表。

（二）毕业设计（论文）资料的填写及有关资料的装订

毕业设计（论文）任务书、毕业设计（论文）答辩过程中各种表格、毕业设计（论文）稿纸等，统一使用A4打印纸，在教务处网页上下载使用。

毕业设计（论文）资料按要求认真填写，手写一律使用黑或蓝黑墨水，任务书由指导教师填写并签字。

毕业设计（论文）有关资料的装订：毕业设计（论文）说明书按封面、毕业设计任务书、中外文摘要（含关键词）、目录、正文、结论、致谢、参考文献、附录的顺序装订成册；译文及原文复印件装订在一起；工程图纸按国家标准折叠装订；学生将上述资料和存有毕业设计（论文）说明书的软盘等一起放入填好后的毕业设计（论文）资料袋内，交指导教师验收，经审阅、答辩后，和答辩过程中的有关资料袋一起归档。

（三）毕业设计（论文）说明书的撰写内容和规范

1．摘要和关键词

摘要是起到帮助读者了解原文的作用，摘要以浓缩的形式概括研究课题的内容，主要由三部分组成，即：研究的问题、研究的过程和方法、研究的结果等。中文摘要300字左右，关键词3~5个。

2．目录

目录按三级标题编写，即1……、1.1………、1.1.1……，并标准页码。目录中的内容的顺序一般为：摘要、绪论、正文章节、结论、致谢、参考文献、附录等。目录中的标题和页码与正文中的标题和页码一致。

3．正文

毕业设计（论文）说明书正文包括绪论（或前言）、正文主体、结论等。绪论（或前言）应说明本课题的来源、目的、意义、研究范围及要达到的技术要求；说明本课题的指导思想、应解决的主要问题等。

正文主体是对研究工作的详细表述，其主要内容包括：国内外文献综述（本课题国内外发展概况及存在的问题）；研究工作的基本前提、假设和条件；技术、经济分析；基本概念和理论基础；模型的建立；方案的确定；设计与计算的主要方法和内容；实验方法、内容及其分析；理论论证、应用结果；对研究结果的讨论等。根据毕业设计（论文）课题性质的不同，专业内涵不同，各有侧重，一般仅涉及上述部分内容。正文中使用的计量单位统一使用国际单位制（SI）；引用的技术数据或重要论断要注明出处（参考文献）；如果正文中引用的符号较多，可在正文前列出符号表。

结论是对整个研究工作进行归纳和综合得出的总结，对所得结果与已有结果的比较和尚存在的问题，以及进一步开展研究的见解和建议等。

致谢应以简短的文字对在课题研究过程中曾直接给予帮助的人员表示自己的感谢，这不仅是一种礼貌，也是对他人劳动的尊重，是治学者应有的思想作风。

参考文献是毕业设计（论文）说明书不可缺少的组成部分，它反映毕业设计（论文）的取材来源、材料的广博程度和可靠程度，也是作者对他人知识成果的承认和尊重。参考文献一律放在正文后面，按正文中引用的先后顺序统一用阿拉伯数字进行自然编号（一般序码宜用方括号括起）列出，按国标GB7714-87的规定进行书写，即文献编号、作者姓名、书名或文集名卷号（或期刊名、期刊号）、出版单位、出版年月、页码等。
