现代电气控制及PLC应用技术(第二版) 课后习题答案(Word版 共15页)
电气控制与plc应用技术课后答案(全)
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制与plc应用技术课后答案(全)
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制与plc应用技术课后答案(全)
15、设计一小车运行控制线路，小车由异步电动机拖动，其动作程序如下：
（1）小车由原位开始前进，到终端后自动停止；
（2）在终端停留2 min后自动返回原位停止；
12、用简单设计法设计一个对锅炉鼓风机和引风机控制的梯形图程序。控制要求：
（1）开机前首先启动引风机，10S后自动启动鼓风机；
（2）停止时，立即关断鼓风机，经20S后自动关断引风机。
第六章作业参考答案
5、用功能图方法完成第5章5.5.2节应用举例中【例5-2】的编程。要求画出功能图、梯形图。设计完成后，试分析两种编程方法在设计顺序控制逻辑程序时不同之处。
（6）设计和施工——使用继电器控制逻辑完成一项工程，其设计、施工、调试必须依次进行，周期长、而且修改困难。而用PLC完成一项控制工程，在系统设计完成后，现场施工和控制逻辑的设计可以同时进行，周期短，且调试和修改都很方便。
11、PLC是按什么样的工作方式进行工作的？它的中心工作过程分哪几个阶段？在每个阶段主要完成哪些控制任务？
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？
答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
答：PLC是按集中输入、集中输出，周期性循环扫描的方式进行工作的。它的中心工作过程分输入采样阶段、程序执行阶段、输出刷新阶段。

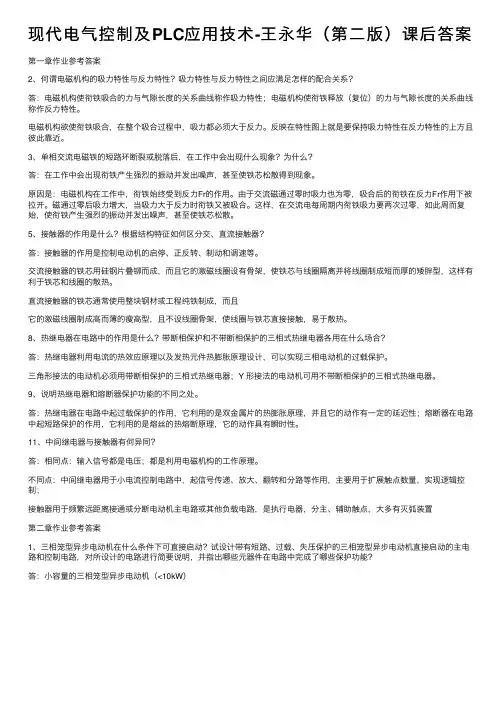

现代电气控制及PLC应用技术-王永华（第二版）课后答案
现代电⽓控制及PLC应⽤技术-王永华（第⼆版）课后答案第⼀章作业参考答案2、何谓电磁机构的吸⼒特性与反⼒特性？吸⼒特性与反⼒特性之间应满⾜怎样的配合关系？答：电磁机构使衔铁吸合的⼒与⽓隙长度的关系曲线称作吸⼒特性；电磁机构使衔铁释放（复位）的⼒与⽓隙长度的关系曲线称作反⼒特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸⼒都必须⼤于反⼒。
反映在特性图上就是要保持吸⼒特性在反⼒特性的上⽅且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在⼯作中会出现什么现象？为什么？答：在⼯作中会出现衔铁产⽣强烈的振动并发出噪声，甚⾄使铁芯松散得到现象。
原因是：电磁机构在⼯作中，衔铁始终受到反⼒Fr的作⽤。
由于交流磁通过零时吸⼒也为零，吸合后的衔铁在反⼒Fr作⽤下被拉开。
磁通过零后吸⼒增⼤，当吸⼒⼤于反⼒时衔铁⼜被吸合。
这样，在交流电每周期内衔铁吸⼒要两次过零，如此周⽽复始，使衔铁产⽣强烈的振动并发出噪声，甚⾄使铁芯松散。
5、接触器的作⽤是什么？根据结构特征如何区分交、直流接触器？答：接触器的作⽤是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯⽤硅钢⽚叠铆⽽成，⽽且它的激磁线圈设有⾻架，使铁芯与线圈隔离并将线圈制成短⽽厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使⽤整块钢材或⼯程纯铁制成，⽽且它的激磁线圈制成⾼⽽薄的瘦⾼型，且不设线圈⾻架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作⽤是什么？带断相保护和不带断相保护的三相式热继电器各⽤在什么场合？答：热继电器利⽤电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三⾓形接法的电动机必须⽤带断相保护的三相式热继电器；Y 形接法的电动机可⽤不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作⽤，它利⽤的是双⾦属⽚的热膨胀原理，并且它的动作有⼀定的延迟性；熔断器在电路中起短路保护的作⽤，它利⽤的是熔丝的热熔断原理，它的动作具有瞬时性。
《电气控制与PLC应用技术(第2版)》第五章习题答案
6.不同分辨率的定时器当前值是如何刷新的？ 答：1ms 分辨率定时器当前值每隔 1ms 刷新一次，在一个扫描周期中可能要刷新多次，不 和扫描周期同步；10ms 分辨率定时器在每个扫描周期的开始对定时器的位和当前值刷新， 定时器的位和当前值在整个扫描周期内保持不变；100ms 分辨率定时器只有在定时器指令执 行时，定时器的位和当前值才被刷新。
7. 写出图 5-60 所示梯形图的语句表程序。 答案：
LD I0.0
O I0.3
LD I0.1
O I0.4
ALD
AN I0.2
= Q0.1
LD Q0.1
TON T38，30
LD T38
S
Q0.2，4
LD I1.0
R Q0.2，4
8.写出图 5-62 所示梯形图的语句表程序。 答： 语句表如下：
LD I0.0 EU SHRB M0.0，V10.0，4 LD V10.0 S Q1.0，2 LD V10.1 R Q1.1，1 LD V10.2 S Q1.2，3 LD V10.3 R Q1.4，1
12.用置位、复位指令设计一台电动机的起、停控制程序。 答：
种类 输入信号
名称 启动按钮 SB1 停止按钮 SB2
I/O 地址分配表
地址
种类
I0.0 输出信号
I0.1
名称 接触器 KM
地址 Q0.0
3
13.用顺序控制继电器(SCR)指令设计一个居室通风系统控制程序，使三个居室的通风机自动 轮流地打开和关闭，轮换时间为 1h。 答：
第五章 习题参考答案
1.S7-200 PLC 的指令参数所用的基本数据类型有哪些？ 答：S7-200 系列 PLC 的基本数据类型有布尔型(BOOL)、字节型(BYTE)、无符号整数型 (WORD)、有符号整数型(INT)、无符号双字整数型(DWORD)、有符号双字整数型(DINT)、 实数型(REAL)。
电气控制与PLC应用技术02第2版第二章习题答案
第二章习题与思考题参考答案1.电气图中，SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?答：SB-控制按钮；SQ-行程开关；FU-熔断器；KM-接触器；KA-中间继电器；KT-时间继电器。
2.说明“自锁”控制电路与“点动”控制电路的区别，“自锁”控制电路与“互锁”控制电路的区别。
答：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁，起自锁作用的辅助触点称为自锁触点。
“一按（点）就动，一松（放）就停”的电路称为点动控制电路。
点动电路为“一按（点）就动，一松（放）就停”，不需要自锁触点，因短时工作，电路中可不设热继电器作过载保护；而自锁电路需要在起动按钮的两端并联自锁触点，在按下起动按钮并松开后，依靠自锁触点（接触器自身的辅助常开触点）接通电路，因电路工作时间较长，需要设热继电器作过载保护。
自锁是接触器（或其他电磁式电器）把自身常开辅助触点并接在起动按钮的两端，其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。
互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。
即其中任一接触器线圈先通电吸合，另一接触器线圈就无法得电吸合。
3.什么叫减压起动?常用的减压起动方法有哪几种?答：减压起动：利用起动设备将电源电压适当降低后加到电机定子绕组上起动，以减小起动电流，待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。
笼型异步电动机常用的减压起动方法有：定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。
绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。
4. 电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么?答：当电动机容量大于10kW以上通常采用降压起动。
正常运行时定子绕组为三角形联结的笼型异步电动机，可采用星-三角减压起动方法来限制起动电流。
《电气控制与plc应用技术》课后习题答案(全)
1.1、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此挨近。
1.3、单相交流电磁铁的短路环断裂或者脱落后，在工作中会浮现什么现象？为什么？答：在工作中会浮现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr 的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力 Fr 作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
1.5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或者工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
1.8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器； Y 形接法的电动机可用不带断相保护的三相式热继电器。
1.9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制与PLC应用技术02第2版第二章习题答案
第二章习题与思考题参考答案1.电气图中，SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?答：SB-控制按钮；SQ-行程开关；FU-熔断器；KM-接触器；KA-中间继电器；KT-时间继电器。
2.说明“自锁”控制电路与“点动”控制电路的区别，“自锁”控制电路与“互锁”控制电路的区别。
答：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁，起自锁作用的辅助触点称为自锁触点。
“一按（点）就动，一松（放）就停”的电路称为点动控制电路。
点动电路为“一按（点）就动，一松（放）就停”，不需要自锁触点，因短时工作，电路中可不设热继电器作过载保护；而自锁电路需要在起动按钮的两端并联自锁触点，在按下起动按钮并松开后，依靠自锁触点（接触器自身的辅助常开触点）接通电路，因电路工作时间较长，需要设热继电器作过载保护。
自锁是接触器（或其他电磁式电器）把自身常开辅助触点并接在起动按钮的两端，其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。
互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。
即其中任一接触器线圈先通电吸合，另一接触器线圈就无法得电吸合。
3.什么叫减压起动?常用的减压起动方法有哪几种?答：减压起动：利用起动设备将电源电压适当降低后加到电机定子绕组上起动，以减小起动电流，待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。
笼型异步电动机常用的减压起动方法有：定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。
绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。
4. 电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么?答：当电动机容量大于10kW以上通常采用降压起动。
正常运行时定子绕组为三角形联结的笼型异步电动机，可采用星-三角减压起动方法来限制起动电流。
现代电气控制及PLC应用技术王永华课后答案
第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制与plc应用技术课后答案(全)
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
PLC应用技术(第二版)课后习题答案
第一章PLC应用基础1-1 简述接触器、继电器各有什么特点？其主要区别是什么？接触器是利用电磁力的作用使主触点接通或断开电动机或其他负载主电路的控制电器。
接触器具有比工作电流大数倍的接通能力和分断能力，可以实现频繁的远距离操作。
接触器最主要的用途是控制电动机的启动、正反转、制动和调速等。
继电器是一种根据特定形式的输入信号的变化而动作的自动控制器。
它与接触器不同，主要用于反映控制信号，其触点通常接在控制电路中。
1-2 交流电磁线圈中通入直流电会发生什么现象？交流电磁线圈的特点是匝数少、电阻小，靠感抗限制线圈电流，通入直流电后因感抗为零，将会造成线圈电流过大而烧毁。
1-3 直流电磁线圈中通入交流电会发生什么现象？直流电磁线圈的特点是匝数多、电阻大，靠电阻限流，而铁心由整块工程纯铁制成，这样通入交流电后，将在铁心中产生较大的磁滞和涡流损耗，间接造成线圈过热而烧毁。
1-4带有交流电磁机构的接触器，线圈通电后衔铁被卡住，会发生什么现象？为什么？根据交流电磁机构的特性可知，交流电磁铁的线圈电流I与工作气隙δ成反比，如果线圈通电后衔铁被卡住，工作气隙δ一直很大，因此电磁线圈的电流I也一直很大，电磁线圈将被烧毁。
1-5 带有直流电磁机构的接触器是否允许频繁操作？为什么？带有直流电磁机构的接触器适于频繁操作，根据直流电磁机构吸力特性可知，直流电磁机构线圈的电流I与工作气隙δ无关，因此线圈电流I的大小不受衔铁状态的影响，所以带有直流电磁机构的接触器频繁操作时，不会造成线圈过热。
1-6 交流电磁铁的铁心端面上为什么要安装短路环？根据交流电磁机构的吸力特性可知，电磁吸力F随时间周期变化，且每周期有两次过零点，也就是说F有两次小于机械负载反力Fr ，衔铁有两次“拍合”铁心的现象，引起电磁噪声，因此在铁心端面的2/3处安装短路环，从而产生相差一个相位的两个磁通Φ1和Φ2，Φ1和Φ2分别产生两个分力F1和F2，其合力F= F1+F2总大于反力，这样就消除了电磁噪声。
电气控制与plc应用技术课后答案(全)
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制及plc应用技术课后标准答案内容(全)
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制与plc应用技术课后答案(全)
答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
（4）M0.0为1时，计数器加计数；M0.0为0时，计数器减计数；
（5）计数器的计数值通过连接在QB0上的7段数码管显示。
11、某一过程控制系统，其中一个单极性模拟量输入参数为AIW0采集到PLC中，通过PID指令计算出的控制结果从AQW0输出到控制对象。PID参数表起始地址为VB100。试设计一段程序完成下列任务：
其主要特点是：
（1）软元件是看不见、摸不着的，也存在物理性的触点；
（2）每个软元件可提供无限多个常开触点和常闭触点，即它们的触点可以无限次使用；
（3）体积小、功耗低、寿命长。
5、S7-200系列PLC中有哪些软元件？
答：输入继电器I、输出继电器Q、通用辅助继电器M、特殊继电器SM、变量存储器V、局部变量存储器L、顺序控制继电器S、定时器T、计数器C、模拟输入映像寄存器AI、模拟输出映像寄存器AQ、高速计数器HC、累加器AC。
第四章作业参考答案
4、PLC中的内部编程资源（即软元件）为什么被称作软继电器？某主要特点是什么？
答：软元件是PLC内部的具有一定功能的器件，实际上是由电子电路和寄存器及存储器单元等组成。它们都具有继电器特性，但没有机械性的触点。为了把这种元器件与传统电气控制电路中的继电器区别开来，把它们称做软继电器。
现代电气控制及PLC应用技术王永华课后答案
第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
电气控制与PLC原理及应用(第二版)_课后习题答案 (2)
第1章习题答案1.1 图形符号通常是指用于图样或其他文件表示一个设备或概念的图形、标记或字符。
文字符号是用于标明电气设备、装置和元器件的名称、功能、状态和特征的，可在电器设备、装置和元器件上或其近旁使用，是用以表明电器设备、装置和元器件种类的字母代码和功能字母代码。
图形符号由符号要素、限定符号、一般符号以及常用的非电气操作控制的动作（如机械控制符号等），根据不同的具体器件情况构成。
文字符号分为基本文字符号和辅助文字符号。
1.2 电气原理图是说明电气设备工作原理的线路图。
表示各种电气设备在机械设备和电气控制柜中的实际安装位置。
电气互连图是用来表明电气设备各单元之间的接线关系的。
电气原理图中不考虑电气元件的实际安装位置和实际连线情况，只是把各元件按接线顺序用符号展开在平面图上，用直线将各元件连接起来。
电气设备安装图提供电气设备各个单元的布局和安装工作所需数据的图样。
电气互连图一般不包括单元内部的连接，着重表明电气设备外部元件的相对位置及它们之间的电气连接。
1.3 接触器主触点被卡住、触点熔焊在一起可能引起动铁心不能释放。
应立即切断电源。
1.4 中间继电器触点因为通过控制电路的电流容量较小，所以不需加装灭弧装置。
当被控电动机启动电流小于中间继电器触点的额定电流时。
1.5 电动机启动时的启动电流很大，启动时热继电器不会动作。
因为电动机启动时间短，热继电器来不及动作。
1.6 JS7－A型时间继电器电磁机构翻转180°安装后，通电延时型可以改换成断电延时型，那么这种时间继电器就具有四种类型的触点：延时闭合动合触点；延时断开动断触点；延时断开动合触点；延时闭合动断触点。
1.7 按钮互锁正、反转控制线路存在的主要问题是容易产生短路事故。
电动机正转接触器主触点因弹簧老化或剩磁的原因而延迟释放时，或者被卡住而不能释放时，如按下反转按钮，则反转接触器又得电使其主触点闭合，电源会在主电路短路。
1.10 正转和反转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代电气控制及PLC应用技术_王永华(第二版)课后答案第一章作业参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
11、中间继电器与接触器有何异同？答：相同点：输入信号都是电压；都是利用电磁机构的工作原理。
不同点：中间继电器用于小电流控制电路中，起信号传递、放大、翻转和分路等作用，主要用于扩展触点数量，实现逻辑控制；接触器用于频繁远距离接通或分断电动机主电路或其他负载电路，是执行电器，分主、辅助触点，大多有灭弧装置第二章作业参考答案1、三相笼型异步电动机在什么条件下可直接启动？试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能？答：小容量的三相笼型异步电动机（<10kW）可以采用直接启动。
在该电路中，闭合自动开关QA0，按下启动按钮SF2，接触器接触器KM线圈通电，其常开主触点闭合，电动机接通电源开始全压启动，同时接触器KM的辅助常开触点闭合，使接触器KM线圈有两条通电路径。
这样当松开启动按钮SB2后，接触器KM线圈仍能通过其辅助触点通电并保持吸合状态。
按停止按钮SB1，接触器KM线圈失电，则其主触点断开。
切断电动机三相电源，电动机M自动停车，同时接触器KM自锁触点也断开，控制回路解除自锁。
松开停止按钮SB1，控制电路又回到启动前的状态。
其中，起短路保护作用的是熔断器FA；起过载保护作用的是热继电器BB；起失压和欠压保护作用的是接触器 KM。
3、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。
试设计主电路和控制电路，并要求有必要的保护。
答：5、星形-三角形降压启动方法有什么特点并说明其适合场合？答：特点：星形启动电流降为原来三角形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，启动电流特性好、结构简单、价格低，但是启动转矩也相应降为原来三角形直接启动时的1/3，转矩特性差。
适合场合：电动机空载或轻载启动的场合。
7、三相笼型异步电动机有哪几种电气制动方式？各有什么特点和适合场合？答：1）反接制动，特点是制动迅速、效果好，但冲击大，通常仅适用于10kW以下的小容量电动机。
2）能耗制动，特点是能耗制动比反接制动消耗的能量少，其制动电流也比反接制动电流小得多，但能耗制动不及反接制动明显，且需要一个直流电源，控制线路相对比较复杂。
适用于电动机容量较大和启动、制动频繁的场合。
8、三相笼型异步电动机的调速方法有哪几种？答：改变极对数p的变极调速、改变转差率s的降压调速和改变电动机供电电源频率f1的变频调速。
12、某机床主轴由一台三相笼型异步电动机拖动，润滑油泵由另一台三相笼型异步电动机拖动，均采用直接启动，工艺要求有;（1）主轴必须在润滑油泵启动后，才能启动；（2）主轴为正向运转，为调试方便，要求能正、反向点动；（3）主轴停止后，才允许润滑油泵停止；；（4）具有必要的电气保护。
按动SF1使QA2得电自锁，则润滑油泵MA2启动，再按动SF2，可使QA1得电自锁，主轴电动机MA1正向启动。
按SF3可使QA1得电，即主轴电动机MA1正向点动；按SF4可使QA3得电，即主轴电动机MA1反向点动。
当润滑油泵要停转时，必须先使主轴电动机先停止，即QA1常开断开，再按动SF6。
14、设计一个控制线路，要求第一台电动机启动10S后，第二台电动机自行启动；运行5S后，第一台电动机停止并同时使第三台电动机自行启动；再运行10S，电动机全部停止。
15、设计一小车运行控制线路，小车由异步电动机拖动，其动作程序如下：（1）小车由原位开始前进，到终端后自动停止；（2）在终端停留2 min后自动返回原位停止；（3）要求能在前进或后退途中任意位置都能停止或启动。
第三章作业参考答案5、PLC有什么特点？答：PLC的主要特点有：（1）抗干扰能力强，可靠性高；（2）控制系统结构简单，通用性强；（3）编程方便，易于使用；（4）功能强大，成本低；（5）设计、施工、调试的周期短；（6）维护方便。
6、PLC与继电器控制系统相比有哪些异同？答：PLC的梯形图与传统的电气原理图非常相似，信号的输入/输出形式及控制功能基本上也是相同的；它们的不同之处主要表现在：（1）控制逻辑——继电器控制逻辑采用硬接线逻辑，利用继电器机械触点的串联或并联，及时间继电器等组合成控制逻辑，其接线多而复杂、体积大、功耗大、故障率高，灵活性和扩展性很差。
而PLC 采用存储器逻辑，其控制逻辑以程序方式存储在内存中，灵活性和扩展性都很好。
（2）工作方式——继电器控制线路中各继电器同时都处于受控状态，属于并行工作方式。
而PLC的控制逻辑中，各内部器件都处于周期性循环扫描过程中，各种逻辑、数值输出的结果都是按照在程序中的前后顺序计算得出的，所以属于串行工作方式。
（3）可靠性和可维护性——继电器控制逻辑使用了大量的机械触点，连线也多，可靠性和可维护性差。
而PLC采用微电子技术，大量的开关动作由无触点的半导体电路来完成，PLC还配有自检和监督功能，可靠性和可维护性好。
（4）控制速度——继电器控制逻辑依靠触点的机械动作实现控制，工作频率低，且机械触点还会出现抖动问题。
而PLC是由程序指令控制半导体电路来实现控制，属于无触点控制，速度极快，且不会出现抖动。
（5）定时控制——继电器控制逻辑利用时间继电器进行时间控制。
时间继电器存在定时精度不高，定时范围窄，且易受环境湿度和温度变化的影响，调整时间困难等问题。
PLC使用半导体集成电路做定时器时基脉冲由晶振产生，精度相当高，且定时时间不受环境的影响，定时范围广，调整时间方便。
（6）设计和施工——使用继电器控制逻辑完成一项工程，其设计、施工、调试必须依次进行，周期长、而且修改困难。
而用PLC完成一项控制工程，在系统设计完成后，现场施工和控制逻辑的设计可以同时进行，周期短，且调试和修改都很方便。
11、PLC是按什么样的工作方式进行工作的？它的中心工作过程分哪几个阶段？在每个阶段主要完成哪些控制任务？答：PLC是按集中输入、集中输出，周期性循环扫描的方式进行工作的。
它的中心工作过程分输入采样阶段、程序执行阶段、输出刷新阶段。
在输入采样阶段，首先扫描所以输入端子，并将各输入状态存入相对应的输入映像寄存器中，此时输入映像寄存器被刷新，它与外界隔离，其内容保持不变，直到下一个扫描周期的输入采样阶段。
在程序执行阶段，PLC按从左到右、从上到下的步骤顺序执行程序。
在输出刷新阶段中，元件映像寄存器中所有输出继电器的状态一起转存到输出锁存器中，通过一定方式集中输出，最后经过输出端子驱动外部负责，在下一个输出刷新阶段开始之前，输出锁存器的状态不会改变。
12、一般来说，PLC对输入信号有什么要求？答：要求：输入信号的宽度奥大于一个扫描周期，或者说输入信号的频率不能太高，否则很可能造成信号的丢失。
第四章作业参考答案4、PLC中的内部编程资源（即软元件）为什么被称作软继电器？某主要特点是什么？答：软元件是PLC内部的具有一定功能的器件，实际上是由电子电路和寄存器及存储器单元等组成。
它们都具有继电器特性，但没有机械性的触点。
为了把这种元器件与传统电气控制电路中的继电器区别开来，把它们称做软继电器。
其主要特点是：（1）软元件是看不见、摸不着的，也存在物理性的触点；（2）每个软元件可提供无限多个常开触点和常闭触点，即它们的触点可以无限次使用；（3）体积小、功耗低、寿命长。
5、S7-200系列PLC中有哪些软元件？答：输入继电器I、输出继电器Q、通用辅助继电器M、特殊继电器SM、变量存储器V、局部变量存储器L、顺序控制继电器S、定时器T、计数器C、模拟输入映像寄存器AI、模拟输出映像寄存器AQ、高速计数器HC、累加器AC。
第五章作业10、试设计一个照明灯的控制程序。
当接在I0.0上的声控开关感应到声音信号后，接在Q0.0上的照明灯可发光30S。
如果在这段时间内声控开关又感应到声音信号，则时间间隔从头开始。
这样可确保最后一次感应到声音信号后，灯光可维持30S的照明。
11、试设计有一个抢答器电路程序。
出题人提出问题，3个答题人按动按钮，仅仅是最早按的人面前的信号的亮。
然后出题人按动复位按钮后，引出下一个问题。
12、用简单设计法设计一个对锅炉鼓风机和引风机控制的梯形图程序。
控制要求：（1）开机前首先启动引风机，10S后自动启动鼓风机；（2）停止时，立即关断鼓风机，经20S后自动关断引风机。
