竖片滤池与纤维转盘滤池等滤池的比较

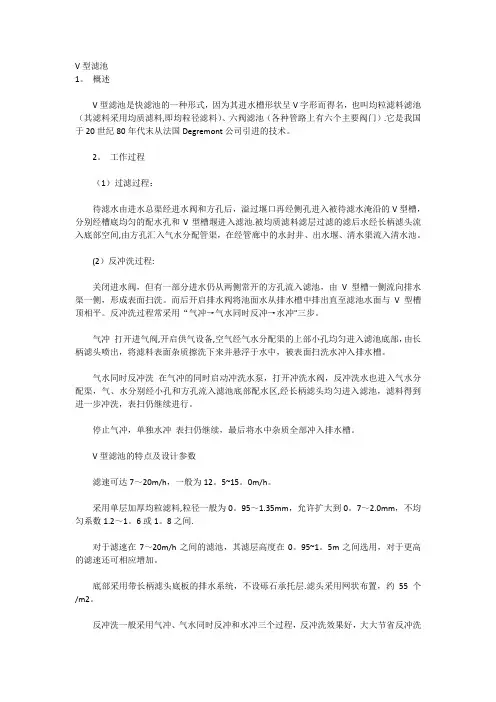

各种滤池比较
V型滤池1。
概述V型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料,即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门）.它是我国于20世纪80年代末从法国Degremont公司引进的技术。
2。
工作过程（1）过滤过程：待滤水由进水总渠经进水阀和方孔后，溢过堰口再经侧孔进入被待滤水淹沿的V型槽，分别经槽底均匀的配水孔和V型槽堰进入滤池.被均质滤料滤层过滤的滤后水经长柄滤头流入底部空间,由方孔汇入气水分配管渠，在经管廊中的水封井、出水堰、清水渠流入清水池。
(2）反冲洗过程:关闭进水阀，但有一部分进水仍从两侧常开的方孔流入滤池，由V型槽一侧流向排水渠一侧，形成表面扫洗。
而后开启排水阀将池面水从排水槽中排出直至滤池水面与V型槽顶相平。
反冲洗过程常采用“气冲→气水同时反冲→水冲"三步。
气冲打开进气阀,开启供气设备,空气经气水分配渠的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料表面杂质擦洗下来并悬浮于水中，被表面扫洗水冲入排水槽。
气水同时反冲洗在气冲的同时启动冲洗水泵，打开冲洗水阀，反冲洗水也进入气水分配渠，气、水分别经小孔和方孔流入滤池底部配水区,经长柄滤头均匀进入滤池，滤料得到进一步冲洗，表扫仍继续进行。
停止气冲，单独水冲表扫仍继续，最后将水中杂质全部冲入排水槽。
V型滤池的特点及设计参数滤速可达7～20m/h，一般为12。
5~15。
0m/h。
采用单层加厚均粒滤料,粒径一般为0。
95～1.35mm，允许扩大到0。
7～2.0mm，不均匀系数1.2～1。
6或1。
8之间.对于滤速在7～20m/h之间的滤池，其滤层高度在0。
95~1。
5m之间选用，对于更高的滤速还可相应增加。
底部采用带长柄滤头底板的排水系统，不设砾石承托层.滤头采用网状布置，约55个/m2。
反冲洗一般采用气冲、气水同时反冲和水冲三个过程，反冲洗效果好，大大节省反冲洗水量和电耗。
气冲强度为50~60m3/（h。
为什么要选择竖片滤布滤池
为什么要选择竖片滤布滤池竖片滤布滤池是目前广泛应用于水处理领域的一种过滤设备。
相比传统的滤料，竖片滤布滤池除具备无毒、耐腐蚀、耐高温等特性外，还具备更高的过滤效率和更低的维护成本。
因此，在很多领域中，竖片滤布滤池成为了首选的过滤设备。
本文将探讨在水处理领域中，为什么要选择竖片滤布滤池。
1. 竖片滤布滤池的过滤效率更高竖片滤布滤池内的竖片滤材被设计成与水的流动方向垂直，并且这些竖片滤材之间有间隙，这种设计可以让水灰更好地沉淀，并通过竖片滤材的间隙过滤，达到更高的过滤效率。
根据实测数据，竖片滤布滤池的过滤效率可高达97%以上，远高于传统的滤料。
2. 竖片滤布滤池的维护成本低传统的过滤设备在长期使用后，往往需要频繁更换滤料或清洗设备等，这些维护成本不仅浪费了时间和人力，也增加了企业的成本。
而竖片滤布滤池的设计是在有效过滤的同时，最大程度地通过自清洗功能降低了设备的维护成本。
在竖片滤布滤池运行过程中，系统会根据设定的时间自动进行反向冲洗，清洗过程不需要人为干涉，这可以大大降低维护成本。
3. 竖片滤布滤池在特定条件下的过滤效果更佳竖片滤布滤池的过滤效果在不同的水质条件下也会有所不同。
在含有铁、锰等金属元素过多、浊度高的水质条件下，通常采用传统的滤料处理难于达到理想的过滤效果，而竖片滤布滤池经过特殊设计后，在这类水质条件下具有更高的过滤效率，可以有效地解决传统过滤设备无法处理的问题。
4. 竖片滤布滤池应用广泛竖片滤布滤池应用范围非常广泛，不仅可以应用于工业生产中的水处理，在酿酒、制药等领域中也经常使用竖片滤布滤池。
竖片滤布滤池还可用于海水淡化、环境治理、食品加工等领域。
由于竖片滤布滤池的设计多样，也可以根据不同的需要进行定制。
综上所述，竖片滤布滤池是一种高效、低维护成本的过滤设备，不仅可以在一定程度上降低企业成本，同时还可以提高过滤效率，应用范围广泛。
如果您还在使用传统的过滤设备，不妨考虑升级到竖片滤布滤池，这将为您提供更优质的过滤解决方案。
污水深度处理技术——纤维转盘滤池
污水深度处理技术——纤维转盘滤池纤维转盘滤池（滤布滤池）是目前世界上最先进的之一，目前在全世界已经有700个污水厂采用该项技术。
滤布转盘的处理效果好，出水水质高，设备运行稳定，拥有目前世界上唯一公认的中水回用证书－Title22证书。
滤布滤池主要用于冷却循环水处理、的深度处理后回用。
作为冷却水、循环水过滤后回用：进水水质SS80mg/L以下，出水水质SS10mg/L。
用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。
滤布转盘用于过滤活性污泥终沉池出水，设计水质：进水SS：30mg/L （最高可承受80－100mg/L），出水SS5mg/L，实际运行出水更优质。
滤布滤池与常规滤池相比的特点：（1）出水水质好并且稳定。
滤布转盘过滤器是采用滤盘外包滤布来代替传统滤池的砂，滤布孔径很小，可截留粒径为几微米(m)的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。
而常规滤池冲洗前因穿透问题水质较差，冲洗后会因滤层中残存的清洗水对出水有影响。
另外过滤的水量也随阻力的变化而变化。
（2）设计新颖，耐冲击负荷。
滤布转盘过滤器相当于是滤池及的结合，具有排泥的功能。
颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，即不像普通滤池：所有的悬浮物(SS)都必须经过。
因此过滤周期长，清洗间隔长，而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍，滤速比普通滤池增加50％。
因此滤布转盘过滤器更耐高悬浮物浓度和大颗粒悬浮物的冲击。
（3）设备简单紧凑，附属设备少，整个过滤系统的投资低。
滤布转盘过滤器清洗时可连续过滤。
而砂滤池反冲洗时不能连续过滤，为保证连续，需要在砂滤池前设中间储水池或采用多台滤池交替工作。
滤布转盘过滤器采用小型水泵负压抽吸滤后水自动清洗，省去许多传统滤池需要的反冲洗水池、水塔等。
纤维转盘滤池
纤维转盘滤池纤维转盘滤池是一种常用于处理废水的环保设备，其原理是通过纤维转盘的旋转运动，将水中的杂质物质过滤出来，达到净化水质的效果。
纤维转盘滤池广泛应用于工业废水、生活污水、农田灌溉等领域，取得了良好的处理效果，受到用户的一致好评。
一、纤维转盘滤池的工作原理纤维转盘滤池通过纤维转盘的旋转运动，将污水从上部流入，经过纤维转盘的过滤层，其中的杂质物质被截留在纤维转盘上。
之后，通过电机的推动，纤维转盘将截留物质带到滤池的排出口，达到对水质进行净化的目的。
同时，纤维转盘滤池还设置有自动清洗装置，可以定期对纤维转盘进行清洗，保持滤池的良好运行状态。
二、纤维转盘滤池的特点和优势1.高效过滤：纤维转盘滤池具有较大的过滤面积和过滤孔隙，可以高效地过滤各种杂质物质，使水质达到排放或回用的标准。
2.运行稳定：纤维转盘滤池采用自动化控制系统，可以实现滤池的稳定运行和智能管理，减少操作人员的工作量。
3.节能环保：纤维转盘滤池采用低能耗电机和材料，具有低能耗和高效率的特点，减少了对环境的影响。
4.使用寿命长：纤维转盘滤池采用优质的材料，具有耐腐蚀、耐磨损的特点，可以保证设备的使用寿命长。
5.操作简便：纤维转盘滤池操作简单，只需设置工作参数和监控滤池的运行状态，即可实现自动化的运行。
6.适用范围广：纤维转盘滤池可以处理各种类型的水，包括工业废水、生活污水、农田灌溉等，具有广泛的应用领域。
三、纤维转盘滤池的应用案例1.工业园区的废水处理：通过纤维转盘滤池处理工业废水，将废水中的悬浮物、颗粒物等过滤出来，使废水符合排放标准，达到环保排放要求。
2.城市污水处理厂：采用纤维转盘滤池处理生活污水，将其中的有机物、悬浮物、细菌等物质过滤出来，使污水净化后可以进行再利用或安全排放。
3.农田灌溉系统：通过纤维转盘滤池处理农田灌溉用水，将其中的泥沙、微生物等过滤出来，保证灌溉水的清洁和安全，提高农作物的产量和质量。
四、纤维转盘滤池的发展前景随着环保意识的提高和对水资源利用的要求越来越高，纤维转盘滤池作为一种高效、节能、环保的废水处理设备，具有广阔的市场前景。
纤维转盘滤池
纤维转盘滤池纤维转盘滤池是一项由XXX自主研发的过滤技术。
自2002年开始研发，到2003年底，纤维转盘滤池的概念逐渐成熟。
在2004年初，第一台处理量为2000m3/d的中试装置开始在实验室进行运转，并对一系列参数进行了测试和调整。
2006年初，新的处理量为2000m3/d的中试装置在大连老虎滩污水处理厂运转，以处理二级生化处理后的实际污水。
中试试验进行了近8个月，对实际污水处理有了更全面地了解。
XXX已于2007年申请了发明和实用新型专利，到目前为止，已有的业绩近20个，所有完成的项目均取得了良好的处理效果，全部达到处理要求。
纤维转盘滤池的工作原理是深层过滤，利用过滤介质或多孔膜截留液体中的难溶颗粒。
它具有3～5mm的有效过滤深度，比砂滤类滤床深度浅，但密度比砂滤类大。
与表面过滤相比，纤维转盘滤池无纳污空间。
过滤可以分为深层过滤、膜过滤和表面过滤三大类。
不同尺寸颗粒所对应的过滤分离方式如图3-2所示。
维护方便纤维转盘滤池的结构紧凑，占地面积小，且操作维护方便。
清洗时，自动交替清洗，无需人工干预，减少人力成本。
3．适用范围广纤维转盘滤池的处理规模可根据需要进行调整，适用于不同规模的工程项目。
同时，池体结构也可以根据具体情况进行选择，更加灵活多样。
4．节能环保纤维转盘滤池采用反洗水回收技术，减少了用水量，同时也减少了废水排放，节能环保效果显著。
总之，纤维转盘滤池是一种高效、节能、环保的水处理设备，具有广泛的应用前景。
在实际项目中，应根据具体情况进行选用，并加强运维管理，确保设备的正常运行。
与传统的深层过滤单元不同，纤维转盘滤池将过滤面竖直起来，水流从左至右流动，可以在保证过滤面积足够大的前提下减少占地面积。
此外，设备简单紧凑，附属设备少，占用空间小。
纤维转盘滤池的所有滤盘几乎总处于过滤状态，设备闲置率低，总装机功率很低，对于改造项目尤其突出，可以不用扩容。
纤维转盘滤池反洗所需要的水量小，不会对前处理工艺产生影响。
纤维转盘滤池
世界上最先进的污水回用技术-----纤维转盘滤池。
纤维转盘滤池简介：1地表水的进一步净化2用于污水的深度处理与中水回用,设置于常规二级污水处理系统之后,可去除总悬浮固体,结合投加药剂可除磷,色度和重金属等3微滤布过滤机特别适用于已建污水处理厂的升级改造,结合加药可以使出水从一级B级到一级A.相比于沙滤池,其占地小,造价低,出水稳定;并且改造所需的工程量小,工期短微滤布过滤机过滤范围微滤布过滤机是目前世界上先进的过滤器之一，目前在全世界已经有350个污水厂采用该项技术。
微滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。
技术上：处理效果好并且水质水量稳定；运行维护简单方便。
经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小。
微滤布过滤机的处理效果好，出水水质好。
常规二级污水处理厂出水深度处理工艺流程相对于传统的深度处理工艺，采用微滤布过滤机处理工艺主要有以下特点：①对于新建项目，由于设备水头损失小（约0.7m ），可取消提升装置及提升构筑物；②当进入过滤阶段处理水SS ≤30 mg/L 时，可省掉沉淀构筑物，采取微滤布过滤机直接过滤（必要时增加滤盘数量）；③ 一般砂滤为防止滤料内长生物膜，需要采取前加氯措施，而微滤布过滤机滤布采用特殊材料及特殊构造，不存在长生物膜的问题；④当进水只要求处理SS 时，可省去加药环节；⑤由于滤布反冲洗时采用负压抽吸的方式，不需要反抽吸水池。
因此对于一般污水处理厂二级处理出水，采用简单的工艺处理流程（图8）就可大幅提高出水水质。
常规深度处理工艺流程 图7反冲洗水二级预处理排放微滤布过滤机处理工艺流程 图8微滤布过滤机的创新点：（1）单台设备过滤连续，冲洗时过滤也不间断（2）它可以在很小的占地上大大增加过滤面积，来提高过滤效率。
①以2000T/d为例：采用微滤布过滤机TH-2000，其过滤面积为10m2，占地8m2；若选压力过滤罐需3台Ф1.8m(2用1备)，其过滤面积为5.1m2，占地约14 m2。
转盘滤池与V型滤池工艺对比
设计水量50000m3/d，深度处理过滤单元就V型滤池与纤维转盘滤池分别就工艺设计、投资、占地面积、运行费用、建设运行管理五个方面进行比较，具体比较见下表：表一：V型滤池与维转盘滤池比较从以上比较可以看出：1、纤维转盘滤池同V型滤池对SS的处理均可以达到一级A的排放标准。
但纤维转盘滤池在运行成本和运行维护方面远优于V型滤池。
2、由于V型滤池刚结束反冲洗时，在再次开始过滤后的30min内的处理出水水质较差，即常说的初滤水，对于有条件的处理厂一般此部分初滤水也按照废水回到废水池，提升至前预处理系统处理。
对于本项目每日产生的初滤水为2083m3/d，水量很大。
但在V型滤池的方案设计时，我们并未考虑此部分水回至废水池，如考虑回收此部分水，则废水池需增大，废水泵及搅拌器需增大，相应的投资和占地也会进一步增大。
而纤维转盘滤池无初滤水问题。
3、V型滤池对施工精度要求很高，如单个滤板的安装平整度最高和最低高差不得大于2mm，整个池体内的滤板的安装平整度最高和最低高差不得大于5mm，出水堰平整度高差不得大于3mm等等，一旦施工达不到如此精度，就会使得过滤和反冲洗的效率大大降低，甚至出现反冲洗死区的现象。
而纤维转盘滤池对池体施工无特殊要求，只需满足国家常规规范要求即可。
4、以上所有比较的基础为V型滤池的配套泵、鼓风机、阀门均选用一般国产设备，而纤维转盘滤池的电机设备均选用国内外品质优良的品牌（减速机采用SEW品牌，反冲洗水泵采用意大利进口泵，电动阀门采用国内较好品牌，控制柜选用西门子或施耐德）。
如V型滤池的配套也选用国内外优秀品牌设备，投资会大大增加。
5、总投资未考虑土地征地成本、电扩容成本，如考虑此两部分V型滤池的投资还会大大增加。
而纤维转盘滤池占地小，征地费将远小于V型滤池，且纤维转盘滤池不存在电扩容问题。
6、V型滤池水头损失较大，因此需设提升泵房；V型滤池需预加氯杀死生化阶段带来的生物相以防止滤料结生物垢，因此需设预加氯间；V型滤池反洗水量大且集中，因此需设清水池；V型滤池反洗需气水反洗结合，因此需设反洗鼓风机房，而这些配套设施纤维转盘滤池均不需要，从而大大减小了占地面积和维护管理的难度。
滤布滤池产品对比
滤布滤池产品对比
主要滤布滤池产品
1、A qua 滤布滤池系统—— Aqua— Aerobic Systems 公司
2、纤维转盘滤池——浦华环保
3、D A滤布滤池——德安集团
4、竖片滤布滤池——上海安鼎济水处理科技有限公司
滤布滤池技术概述
目前在全世界已经有700个污水厂采用滤布滤池技术。
滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。
技术上：处理效果好并且水质水量稳定；运行维护简单方便；
经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小，处理效果好，出水水质高。
目前比较有影响力的滤布滤池主要是上述4类：
Aqua公司首先将Aqua 滤布滤池系统应用于美国污水处理市场并且取得成功；
纤维转盘滤池从技术上与Aqua公司类似，是国内知名环保企业普华环保研发，目前已经广泛应用于各类工程；
DA滤布滤池起步较晚，依托公司资源优势，有后来居上之势，DA滤布滤池技术上对滤布介质进行了研究改进；
上海安鼎济水处理改进了滤池过滤结构，优化了反冲洗系统，提高了滤布滤池的稳定性与运行效率，研制出竖片滤布滤池。
各类滤布滤池对比
价格：四类滤布滤池从造价成本上讲，Aqua 滤布滤池系统造价最高，竖片滤布滤池造价最低。
过滤精度：Aqua 滤布滤池系统、竖片滤布滤池、DA滤布滤池、纤维转盘滤池。
运营费用：Aqua 滤布滤池系统、DA滤布滤池、纤维转盘滤池、竖片滤布滤池。
占地面积：Aqua 滤布滤池系统、DA滤布滤池、纤维转盘滤池、竖片滤布滤池。
纤维转盘滤池的三个运行状态
纤维转盘滤池的三个运行状态纤维转盘滤池是一种常见的污水处理设备，它采用纤维滤料作为过滤介质，可以有效地清除污水中的悬浮物、浮油、有机物等污染物。
在实际运行中，纤维转盘滤池会出现不同的运行状态，下面将介绍其三个主要的运行状态。
1. 正常运行状态在正常情况下，纤维转盘滤池能够稳定地运行，其处理效果也比较稳定。
在这个状态下，滤池的出水水质可以达到设计要求，污泥也可以按照一定的周期进行清除。
同时，滤池内部的水流也满足设计要求，滤料的沉降均匀，水力紊流区域的大小也符合设计标准。
要保持纤维转盘滤池的正常运行状态，需要做好以下几个方面的工作：•定期清洗纤维滤料，保持滤料的较高的过滤效率；•保持进出水水质的稳定；•定期清除滤池内的污泥，防止生物死亡引起的气体积聚；•定期检查滤池的设备和管道，保障其正常运行。
2. 注意运行状态当滤池出现一些异常情况时，就进入了注意运行状态。
例如，滤料的工作压力过高、造成溢流或反吹无法正常进行、进出水水质波动较大等。
这种状态下，滤池的处理效果会下降，需要及时处理问题，避免出现更严重的故障。
要保持纤维转盘滤池的注意运行状态，需要做好以下几个方面的工作：•在出现异常情况时，及时调整滤池的运行参数，比如增加反吹次数和强度，或是减少进水流量等；•定期对滤料进行清洗和更换；•定期检查滤料的状态和水流是否均匀。
3. 危险运行状态危险运行状态是指滤池出现了较为严重的问题，比如出现泄漏、滤布破裂、进出水管道堵塞等情况。
这种状态下，滤池已经失去了正常的处理功能，需要立刻停机检查，找出问题的根源并进行维修。
要避免进入纤维转盘滤池的危险运行状态，需要做好以下几个方面的工作：•定期检查滤池的设备和管道，及时发现并解决问题；•设置自动保护装置，在出现故障时及时切断电源或停机；•保证工作人员的技能水平，在出现问题时能够迅速处理。
综上所述，纤维转盘滤池有三个主要的运行状态，要保持其正常运行状态，需要做好各方面的工作。
浅析纤维滤布滤池
浅析纤维滤布滤池蔡强;邓啟家;孟薇;李红松【摘要】纤维滤布滤池是目前世界上最先进的过滤装置之一,采用纤维滤布作为过滤介质,以替代传统的砂滤池,主要应用于污水厂提标改造、再生水回用工程以及其它污水处理工程的过滤工艺.在污水处理厂提标改造工程中,结合化学除磷处理措施,可使出水从一级B提升到一级A标准,满足污水处理厂的提标改造要求.经过多年发展和实践,纤维滤布滤池也在不断改良改进.【期刊名称】《中国设备工程》【年(卷),期】2017(000)017【总页数】3页(P138-140)【关键词】纤维束滤池;转盘滤布滤池;立式滤布滤池【作者】蔡强;邓啟家;孟薇;李红松【作者单位】合肥通用环境控制技术有限责任公司,安徽合肥 230000;合肥通用环境控制技术有限责任公司,安徽合肥 230000;合肥通用环境控制技术有限责任公司,安徽合肥 230000;合肥通用环境控制技术有限责任公司,安徽合肥 230000【正文语种】中文【中图分类】X703在对污水排放标准以及中水深度回用提出了更加严格要求的背景下，滤布滤池得以快速发展，通过对传统过滤方式和结构原理的改革和创新，滤布滤池已成为满足一定水准的节能新技术和新产品，并且严格符合国家节能减排政策，因此得以广泛的应用于我国市政污水处理项目中。
根据滤布滤池组装结构不同，可简单分为纤维束滤池、转盘滤池、立式竖片滤池三个型式；从各工程实际运行情况来看，经滤布滤池处理后的污水均能够满足国家一级A排放标准以及再生水回用的要求。
本文就以上三类滤池简要分析各自特点。
高效纤维束滤池是依靠水重力流过滤式滤池，滤元为软填料即纤维束，微米级滤料纤维束单丝直径在几十微米甚至几微米之间，因此具有较大的比表面积和表面自由能（d50：80000m2/m3），通过加大待过滤介质与滤元的接触和滤元的吸附能力提高过滤效率和截污容量。
纤维滤池内部结构主要由滤料层、上下滤板、上下滤板支撑及紧固件、纤维束密度调节整定装置、布气及布水装置等组成，如图1所示。
纤维转盘滤池
3.5.5纤维转盘滤池纤维转盘滤池是由浦华控股有限公司自主研发的一项过滤技术，从2002年初始，浦华控股有限公司开始对过滤技术的研发工作，到2003年底纤维转盘滤池的概念逐渐成熟，并且在2004年初，第一台处理量为2000m3/d的中试装置开始在实验室进行运转，并对一系列参数进行了测试调整。
2006年初，新的处理量为2000m3/d的中试装置在大连老虎滩污水处理厂运转，以处理二级生化处理后的实际污水。
中试试验进行了近8个月，对实际污水处理有了更全面地了解。
浦华控股有限公司已于2007年分别申请了发明和实用新型专利，到目前为止，已有的业绩近20个，所有完成的项目均取得了良好的处理效果，全部达到处理要求。
3.5.5.1工作原理过滤是固液分离的组成部分，它利用过滤介质或多孔膜截留液体中的难溶颗粒。
可分为深层过滤、膜过滤和表面过滤三大类，分类见图3-1。
纤维转盘滤池属于深层过滤，它具有3～5mm的有效过滤深度，比砂滤类滤床深度浅，但密度比砂滤类大。
与表面过滤（不锈钢丝网或聚酯丝网过滤）相比，有着本质区别，它们无纳污空间。
图3-1 过滤工艺分类不同尺寸颗粒所对应的过滤分离方式如图3-2所示。
图3-2 不同尺寸颗粒所对应的过滤分离方式过滤 深层过滤 表面过滤 膜过滤 砂滤 多孔介质滤池 纤维球或纤维束滤池 纤维转盘滤池 等 微滤 超滤 纳滤 反渗透 筛滤（不锈钢丝网或聚酯丝网类） 真空过滤离心过滤等水 0.0002 微米 单位：微米 0.0001 0.0010.01 0.1 1 10 100 1000纤维转盘滤池的过滤介质是纤维毛滤布，它是由有机纤维堆织而成，其绒毛状表面由尼龙纤维织而成，同时以聚酯纤维做为支撑体。
在干燥状态下，纤维毛呈直立状态，浸湿后，纤维毛便会耷拉下来，形成滤布介质有3到5mm 的有效过滤深度，且当量孔径只有10微米，可以使固体粒子在有效过滤厚度中与过滤介质充分接触，将超过尺寸的粒子俘获。
纤维转盘滤池在市政污水厂实际应用的效果分析
纤维转盘滤池在市政污水厂实际应用的效果分析作者：***来源：《机电信息》2020年第03期摘要：过滤是污水处理厂深度处理中最普遍采用的技术之一。
现就美国Aqua公司的纤维转盘滤布滤池在工程实践中的运用，从工艺、出水指标、运行成本等方面进行分析。
关键词：悬浮物;深度处理;纤维转盘滤池1 过滤设备现状在城市水处理领域，目前国内常用的过滤方法分为两类：一类是传统滤池，即滤料滤池，如V型滤池等;另一类是滤布过滤，如纤维转盘过滤器等。
V型滤池由普通快滤池发展而来，目前在大中型水厂应用较广，由于滤料采用粒径较粗的石英砂和气水联合反冲洗，滤池截污能力变强、运行周期变长、反冲洗效果较好;而其缺点是占地面积相对较大，增加了供气设备，从而提高了设备投资和维修工作量，滤池的池型结构复杂，尤其是配水配气系统精度高，导致施工难度变大。
因此，在市政污水厂出水一级B提标升级改造工程中更多地采用转盘过滤设备。
2 Aqua纤维转盘滤池项目应用实例2.1 项目与设备概况连云港经济技术开发区污水厂位于连云港西北组团，采用“水解+MSBR+高效混凝沉淀+过滤”工艺作为污水处理工艺。
该项目过滤系统采用3组12碟转盘滤布滤池，总平均设计处理量为50 000 m3/d，峰值设计处理量达到67 500 m3/d。
滤池设备构筑物总占地面积约为13.5m×10.4 m（含滤池、泵房、进出水渠道等）。
每套滤池包括：（1）滤布滤盘;（2）清洗装置;（3）排泥装置等。
2.2 设计方案连云港经开区西北组团污水厂工程设计流量为5×104 m3/d，Kz（变化系数）=1.35，过滤系统采用3组12碟Aqua ADFSC转盘滤布滤池，相关设计参数如表1所示。
2.3 工艺介绍高效沉淀池出水通过重力流入滤池，滤池中设有布水堰，过滤方式为外进水内出水，污水通过滤布转盘过滤，过滤液由中空管收集，滤后水重力流通过出水堰排出滤池，整个过程为连续进行的。
纤维转盘滤池与其它滤池的比较
1、纤维转盘滤池介绍反抽吸装置2、滤池优点3、与砂滤的对比a．b．c．a．b．与进口产品比较一、“内进水”与“外进水”过滤设备比较目前滤布类过滤设备主要分两类，一类为所谓的“内进水”，即污水从中心管流入，通过滤盘过滤后流入滤池池体内；另一类为所谓的“外进水”，即污水先流入滤池池体，通过滤盘过滤后流入中心管出流。
“内进水”过滤设备是按照转鼓过滤方式进行工作，机械是由一系列水平安装并可旋转的过滤转盘构成，转盘安装在中央管轴之上，最大水浸泡体积可达6 0%，每转盘由各单一不锈钢组件组成，组件表面为网状结构，污水从内向外穿流过滤，然后过滤液体从机械的端部流出，过滤其间，转盘开始处于静止状态，在重力作用之下固体物质沉积在筛网之上，随着过滤时间的延长，网状布料会被截留的固体物质所覆盖。
这一现象会导致压力差上升，在到达预先设置的最大压力差时，转盘开始缓慢旋转，冲洗棒按一定节奏对过滤面上沉积固体物质进行清理，通过一水泵，将过滤处理后的水向喷头提供冲洗水，冲洗射流溶解固体物质，通过组件之下安装的泥浆料斗将反冲洗水排出箱体，在清理过程时，污水过滤过程不会中断。
为将滤盘冲洗干净，反冲洗泵扬程较高，一般为60～70m。
“内进水”过滤设备的最大障碍在于其反冲洗，间隙如此小的钢丝滤网，即便采用60～70m 水头的水泵来冲洗，也很难冲洗干净，运行时间一长，其弊端将显露出来。
二、“外进水”的进口和国产设备比较我公司生产的纤维转盘滤池属于“外进水”的国产过滤设备，与进口设备相比，有以下几点不同：1．控制系统我们纤维转盘滤池的控制柜采用高级电梯不锈钢拉丝板制作，触摸屏和PLC 采用西门子产品，其他电器元件采用西门子或施耐德的产品，控制程序是我公司根据各个污水厂的实际情况自己编制的。
进口设备的控制柜也是在中国国内配套制作，程序也是由国内做控制的公司编制的。
“内进水”过滤设备“外进水”过滤设备孔径（mm ）0.01（官方网站）0.03（实际投标）0.01滤速（m/h ）8～108～11过滤是否连续（单池体）连续连续冲洗压力（m ）60～7014冲洗水量1～3％1～3％进水水质SS ≤20mg/l SS ≤20mg/l 出水水质SS ≤10mg/l SS ≤10mg/l 滤布形式不锈钢丝纤维毛寿命15年（不锈钢丝滤网）3年（纤维毛滤布）进水型式中心管进水滤池池体进水2．机电配套我们纤维转盘滤池的电机减速机采用SEW品牌，反抽吸水泵采用意大利KA LPEDA品牌，电动球阀采用国内冠龙品牌。
《纤维转盘滤池》课件
探索纤维转盘滤池的概念、原理、结构和运行。了解该技术的应用领域以及 未来的发展趋势。
纤维转盘滤池的概念和原理
纤维转盘滤池通过过滤和曝气的原理来实现水的处理。了解如何定义纤维转 盘滤池以及其简单的工作原理。
纤维转盘滤池的结构和组成
深入了解纤维转盘滤池的不同部分，包括滤池箱体、转盘系统、过滤层和曝 气系统。这些组成部分如何协同工作以实现水的处理。纤维转Fra bibliotek滤池的发展趋势
分析纤维转盘滤池的技术储备和应用前景。探讨未来的发展方向，以及该技 术可能带来的影响和机遇。
总结
总结纤维转盘滤池的优缺点，并展望其在水处理领域的应用前景。激发人们对该技术的兴趣和探索。
纤维转盘滤池的运行与维护
了解纤维转盘滤池的运行过程，包括简要的介绍和操作步骤。同时探讨滤池的维护工作，如清洗和更换 过滤层等。
纤维转盘滤池的优缺点
详细分析纤维转盘滤池的优点和缺点。了解它的高效性、低能耗和小占地面 积的优点，以及维护成本高和对水质要求高的缺点。
纤维转盘滤池的应用
探讨纤维转盘滤池在水处理行业的应用，包括供水和污水处理等。同时介绍 它在其他领域的潜在应用。
某县乡镇污水处理PPP项目设计浅谈
《资源节约与环保》2019年第5期1工程概况湖北某县城乡一体化PPP污水处理项目，共涉及到该县16个乡镇，新建15座污水处理厂及配套污水收集管网，设计总处理规模12500m3/d，配套污水收集管网主管及支管94.5km，接户管161.5km，工程总投资约2.0亿。
2主要构(建)筑物设计2.1组合调节池组合调节池设置格栅渠、沉砂池、调节池等单元，组合调节池调节时间结合乡镇污水来水特点、居民用水生活习惯，按6~ 10h设计，有效容积V=41.7m3~750m3之间。
组合调节池主要设备粗细格栅、潜水搅拌机、提升泵，同时配置超声波液位计。
2.2AAO(+MBR)生化池位于非生态敏感区的乡镇污水处理厂AAO生化段包括厌氧、缺氧和好氧段。
厌氧段HRT：1.5h；缺氧段HRT：3h；好氧段HRT：9h；硝化液回流比：150~300%；污泥回流比：50~100%。
好氧段汽水比：10~ 15∶1。
二沉池表面负荷q：0.75~1.0m3/(m2·h)厌、缺氧换：分别设潜水搅拌器。
好氧段：设曝气盘，规格Φ315，好氧段末端增设硝化液回流泵，回流比在150%~300%之间。
二沉池：采用竖流式沉淀池，内置中心筒，上部末端布置三角锯齿型出水堰。
位于生态敏感区的乡镇污水处理厂AAO生化段包括厌氧、缺氧和好氧段，以及MBR膜池。
厌氧、缺氧段设计与设备配置要求与非生态敏感区相同。
针对生活污水，MBR膜采用浸没式中空纤维膜，考虑膜运行清洗时间比(9∶1)以及膜清洗的自用水量(10%)等，膜通量为10~ 15L/(m2·h)。
MBR膜系统设有MBR膜组件（底部自带曝气管）、产水泵、污泥回流泵、柠檬酸（酸洗）、氢氧化钠/次氯酸钠（碱洗）、配套各种气动阀门和仪表、空压机和空气罐等。
2.3一体化絮凝沉淀设备一体化絮凝沉淀设备是通过在混合区投加PAC、在絮凝区投加PAM，增加混凝沉淀效果，进一步去除污水中的TP和SS等。
竖片滤池与纤维转盘滤池等滤池的比较
移动冲洗竖片滤池简述纤维滤布滤池系列-移动冲洗竖片滤池简称竖片滤池，是由同济大学与上海安鼎济水处理科技有限公司联合研发。
该装置为国家“十一五”科技支撑课题“小城镇水污染控制关键技术研究及设备开发”的子课题，由同济大学资深水处理专家（陈翼孙，我国气浮工艺、无阀滤池工艺开创者）参与研发，专利号：2009100552364、201010244441.8。
本滤池采用了安鼎济水处理公司研发设计的专用滤布，具有能耗低、滤速高、处理能力大、出水水质好，占地面积小、运行维护简单可靠，可灵活设置处理单元，满足不同水量选型要求等优点，结合化学除磷措施，可使出水从一级B达到一级A标准，满足污水处理厂的升级改造。
a竖片滤池与传统滤池的比较b竖片滤池与纤维转盘滤池的比较竖片滤池应用领域竖片滤池可广泛应用于沉淀,澄清,气浮工艺后的过滤市政污水深度处理与回用工业废水深度处理与回用村镇污水处理原水的预处理地表水净化膜工艺前处理循环冷却水处理竖片滤池工作原理竖片滤池是一种改变了过去传统滤料以及传统冲洗程序的崭新过滤工艺，它主要包括：（1）竖片过滤装置；（2）反冲洗装置；（3）移动行车装置；（4）排泥装置。
其中滤片包括专用纤维滤布和滤布支架。
冲洗采用移动式线状吸洗，洗过的断面克立即进入过滤状态，无需存储冲洗用水。
过滤——待滤水首先由进水管进入滤布滤池，水流在压力作用下从滤片两侧由外向内地通过滤布进行过滤，滤后水由滤框中的小孔及底部的出水管收集，最后通过出水堰溢入出水口。
反冲洗——随着过滤的进行，随着在滤布表面悬浮物逐渐累积，过滤速度逐渐减少，池内水位逐渐上升。
当水位上升到预定水位时，开始进行负压抽吸反冲洗：竖式滤片固定不动，随着移动冲洗行车的移动和吸泥泵的启动，开始对滤片上的污泥进行线状扫吸，吸出的泥水由水泵排出池外，行车移动一个行程后，滤布被清洗干净。
移动冲洗竖片滤池发明人物介绍：陈翼孙同济大学研究员，国务院终身津贴专家。
先后致力于无阀滤池、斜管沉淀、气浮等新技术的开创性研究，获得国家科技进步二等奖、国家发明奖、国家环保科技进步一等奖、国防科学技术奖及部、省、市级奖励十余项，取得国家专利八项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
移动冲洗竖片滤池简述
纤维滤布滤池系列-移动冲洗竖片滤池简称竖片滤池，是由同济大学与上海安鼎济水处理科技有限公司联合研发。
该装置为国家“十一五”科技支撑课题“小城镇水污染控制关键技术研究及设备开发”的子课题，由同济大学资深水处理专家（陈翼孙，我国气浮工艺、无阀滤池工艺开创者）参与研发，专利号：2009100552364、201010244441.8。
本滤池采用了安鼎济水处理公司研发设计的专用滤布，具有能耗低、滤速高、处理能力大、出水水质好，占地面积小、运行维护简单可靠，可灵活设置处理单元，满足不同水量选型要求等优点，结合化学除磷措施，可使出水从一级B达到一级A标准，满足污水处理厂的升级改造。
a竖片滤池与传统滤池的比较
b竖片滤池与纤维转盘滤池的比较
竖片滤池应用领域
竖片滤池可广泛应用于沉淀,澄清,气浮工艺后的过滤
市政污水深度处理与回用
工业废水深度处理与回用
村镇污水处理
原水的预处理
地表水净化
膜工艺前处理
循环冷却水处理
竖片滤池工作原理
竖片滤池是一种改变了过去传统滤料以及传统冲洗程序的崭新过滤工艺，它主要包括：（1）竖片过滤装置；（2）反冲洗装置；（3）移动行车装置；（4）排泥装置。
其中滤片包括专用纤维滤布和滤布支架。
冲洗采用移动式线状吸洗，洗过的断面克立即进入过滤状态，无需存储冲洗用水。
过滤——待滤水首先由进水管进入滤布滤池，水流在压力作用下从滤片两侧由外向内地通
过滤布进行过滤，滤后水由滤框中的小孔及底部的出水管收集，最后通过出水堰溢入出水口。
反冲洗——随着过滤的进行，随着在滤布表面悬浮物逐渐累积，过滤速度逐渐减少，池内水位逐渐上升。
当水位上升到预定水位时，开始进行负压抽吸反冲洗：竖式滤片固定不动，随着移动冲洗行车的移动和吸泥泵的启动，开始对滤片上的污泥进行线状扫吸，吸出的泥水由水泵排出池外，行车移动一个行程后，滤布被清洗干净。
移动冲洗竖片滤池
发明人物介绍：陈翼孙同济大学研究员，国务院终身津贴专家。
先后致力于无阀滤池、斜管沉淀、气浮等新技术的开创性研究，获得国家科技进步二等奖、国家发明奖、国家环保科技进步一等奖、国防科学技术奖及部、省、市级奖励十余项，取得国家专利八项。
发表论文20余篇，并另有“全国给水设计规范”、“给水排水设计手册”、“环境工程手册”“水工业工程设计手册”及有关书籍撰稿。
【参与工程项目】主持三十多项大、中型给水与废水处理工程的设计，如“上海嘉定第二水厂”、“上海南汇航头水厂”“上海松江第二水厂”、“上海焦化总厂”等，其中两项获上海市优秀设计奖。
近年来，主要从事将科研成果转化为生产力的产品开发工作，完成“气浮成套设备”、“微孔曝气器”、“溶气释放器”“移动冲洗竖片滤池”“一体化净水设备”等产品十多项。
