磁共振设备的布局 课件
磁共振成像设备 ppt课件
ppt课件
20
•1978年 英国取得了第一幅人体头部的磁共振图像;
•1980年 第一副人体胸腹部MR图像产生 ,磁共振设备商品化。
•1982年底 全世界有2000名病例接受MRI检查; •1984年 美国FDA批准核磁共振使用于临床; •1986年 中国成立安科公司; •1998年 世界磁共振成像年;
ppt课件
25
主要MRI厂家
国际:
国内:
PHILIPS
G.E
东大阿尔派(沈阳)
安科(深圳) 麦迪特(深圳) 鑫高益(宁波) 万东(北京)
SIEMENS
HITACHI MARCONI ( 原PICHER)
威达(广东) TOSHIBA 在磁共振方面,广东威达公司可能不大为人所知,但据行业
滞度、弹性等
•软件方面:开发新的脉冲序列
硬件方面:高温超导材料研究、4K技术、高灵敏线圈研发等
•应用技术方面:血管造影技术、心脏电影、介入MRI治疗、
增强剂技术等
ppt课件
24
发展热点:
fMRI:功能磁共振成像,主要指脑功能磁共 振成像 MRS:磁共振波谱分析,化学位移、核磁矩、 元素确定、体内化学成分分析 新的成像核素的开发,如31P 专用小型磁共振的开发,如关节磁共振 站立式磁共振(STAND-UP MRI)
US
实时
与成像层数有 放 射 性 核 素 与层数有关 , 关 药 物 或 加 速 致冷耗费 器的耗费 更新新系统 更新软件 更新软件或 开发高灵敏 线圈 心脏起搏 器、铁磁性 植入者 更新软 件或开 发探头 空气组 织部位
妊娠病人受限
核素药课件
16
ppt课件
磁共振(MR)机房设计图纸
此图仅为示意图项目现场准备施工范围磁共振机房需-地面基础、天花线架、墙面电缆槽-现场配电箱、第三方空调、水冷机及辅助配电箱-射频防护(镀锌钢板、铜箔等)、屏蔽门、屏蔽窗、失超管、防水、绝缘-内部装修、空调(风管)、控制室屏蔽窗下方桌椅*以上为装机必备条件,西门子建议用户尽量等以上事项完成之后再进行安装申请,以避免交叉施工造成设备损伤。
*设备搬运磁体搬运须预留墙孔尺寸大小至少: 宽=240 cm /高=240 cm磁体搬运经天花,预留孔至少: 长=380 cm /宽=240 cm特殊情况拆卸床时,天花预留孔至少: 长=240 cm /宽=240 c m 地面承载能力、门净宽及开向必须考虑到设备和杜瓦罐的搬运需要。
最大搬运件长宽高重量磁体带PET 机架和床337 cm 230 cm 228.6 cm 约9100 kg 磁体带PET 机架、不带床206.4 cm 230 cm 228.6 cm 约 8750 kgGPA/ACC 机柜156 cm 65 cm 197 cm 1250 kg RFPA 射频柜44.5 cm 76.5 cm 102 cm 243 kg SEP 冷却机柜65 cm 65 cm 187 cm 340 kg PEC/PPS 机柜156 cm65 cm197 cm 1084 kg 杜瓦罐带输液管(举例)最大直径约 115cm204 cm500 kg注意:以上尺寸不含运输工具280cm390cm 2022-12-21Xing Guo Liang 2022-12-21Chu Wen Jun 1-HQQMNR-mMR-22C-V01Edited 制图Checked 审核图号:机房结构高:吊顶高:机房准备工作总概述适用范围本套磁共振机房规划图纸仅供西门子项目经理,最终用户和用户指定的施工单位(西门子认证的专业屏蔽公司、土建、装饰、水冷机、空调、稳压电源等第三方配套设备厂商等)三方之间进行技术交底或者机房指导时使用。
磁共振室设置布局规划

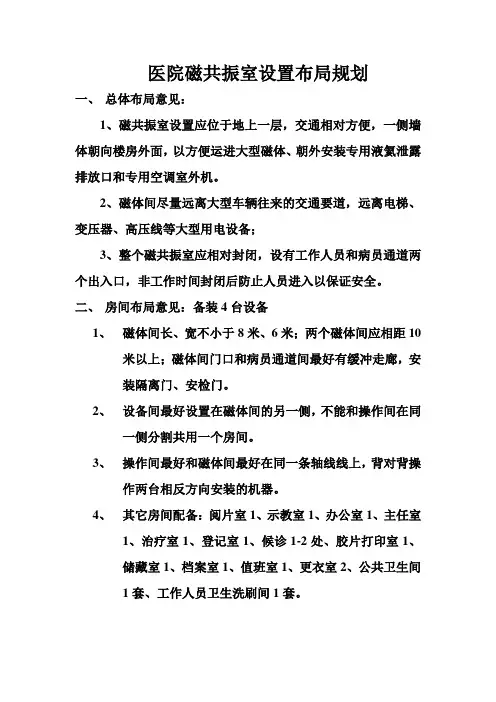

医院磁共振室设置布局规划一、总体布局意见:1、磁共振室设置应位于地上一层,交通相对方便,一侧墙体朝向楼房外面,以方便运进大型磁体、朝外安装专用液氦泄露排放口和专用空调室外机。
2、磁体间尽量远离大型车辆往来的交通要道,远离电梯、变压器、高压线等大型用电设备;3、整个磁共振室应相对封闭,设有工作人员和病员通道两个出入口,非工作时间封闭后防止人员进入以保证安全。
二、房间布局意见:备装4台设备1、磁体间长、宽不小于8米、6米;两个磁体间应相距10米以上;磁体间门口和病员通道间最好有缓冲走廊,安装隔离门、安检门。
2、设备间最好设置在磁体间的另一侧,不能和操作间在同一侧分割共用一个房间。
3、操作间最好和磁体间最好在同一条轴线线上,背对背操作两台相反方向安装的机器。
4、其它房间配备:阅片室1、示教室1、办公室1、主任室1、治疗室1、登记室1、候诊1-2处、胶片打印室1、储藏室1、档案室1、值班室1、更衣室2、公共卫生间1套、工作人员卫生洗刷间1套。
