水泵的并联运行
「知识」水泵的串联与并联运行
「知识」水泵的串联与并联运行一、水泵串联水泵串联主要解决扬程不够的问题，经串联后的水泵，其流量不变，扬程是两泵之和。
在实际运用中为避免下游泵对上游泵的进水不足，通常将下游泵的流量调节到最佳状态，以保证上游水泵的进水充足。
其原理图如下：图中：泵“D“的出口与泵“E”的进口通过管道连接形成串联，经水泵串联后，介质先进入泵“D”的进口，经泵“D”的运行，将介质推送到泵“E”的进口，通过泵”E“的运行，将介质输送到需要的地方。
水泵串联实质是阶梯输送的延伸，何为阶梯输送？是指下游的水位太低，而要引入的位置又太高，用一台水泵运行根本无法“完成使命”。
对于串联运行，第n-1台泵的出口压力（对于长距离串联，需要减去泵之间的损失）就是第n台泵的入口压力，因此对于串联泵的承压、轴承、轴封有一定要求，否则会造成壳体断裂、轴封损坏、轴承发热等。
与并联情况一样，关闭其中一台或多台泵，剩余泵的运行工况同样会发生变化。
二、水泵并联泵的并联是指，多台泵共用一根出口管。
每台泵都有单独的止回阀。
泵并联运行后，相同扬程下的流量相加。
即：Q并=Q泵1+Q泵2+Q泵3+……+Q泵n水泵并联工作的特点：①可以增加供水量，输水干管中的流量等于各台并联泵出水量之总和；②可以通过开停泵的台数开调节泵站的流量和扬程，以达到节能和安全供水的目的。
例如：取水泵站在设计时，流量是按城市中最大日平均小时的流量来考虑的，扬程是按河道中枯水位来考虑的。
因此，在实际运行中，由于河道水位的变化，城市管网中用水量的变化等，必定会涉及取水泵站机组开停的调节问题。
另外，送水泵站机组开停的调节就更显得必要了；③水泵当并联工作的泵中有一台损坏时，其他几台泵仍可继续供水，因此，泵并联输水提高了泵站运行调度的灵活性和供水的可靠性，是泵站中最常见的一种运行方式。
在采暖系统，水泵串联、并联的作用及其适用范围当第一台水泵的出水管连接在第二台泵的吸人管时称为两台水泵串联见下图(b);当第一台水泵与第二台水泵的吸入管连接在一起，出水管也连接在一起时称为水泵的并联见下图(a)。
水泵并联知识点总结图
水泵并联知识点总结图一、水泵并联的概念水泵并联是指将多台水泵同时连接并行运行的工作方式。
当需要增加水泵的流量或提高系统的可靠性时，可以采用水泵并联的方式。
水泵并联通常应用于工业、建筑、农业等领域，以满足大流量或高扬程的需求。
二、水泵并联的原理1. 增加流量：将多台水泵并联运行可以增加整体系统的流量。
每台水泵所提供的流量会相加，从而达到整体系统所需的流量。
2. 提高可靠性：水泵并联可以提高系统的可靠性。
当一台水泵出现故障时，其余的水泵仍然可以继续运行，确保系统的正常工作。
3. 平衡负荷：通过水泵并联可以平衡系统中的负荷，避免一个水泵长时间运行而另一个水泵长时间停止的情况，从而延长水泵的使用寿命。
三、水泵并联的应用领域1. 工业领域：工业生产中通常需要大流量的水泵来输送原料或冷却设备，水泵并联可以满足这方面的需求。
2. 建筑领域：建筑物的供水系统、消防系统等常常需要水泵并联以保证安全可靠的供水。
3. 农业领域：农业灌溉系统，需要大流量的水泵并联以保证及时有效的灌溉。
四、水泵并联的布置方式1. 平行布置：将多台水泵水平并排放置，每台水泵连接到相同的进水口和出水口，通过控制每个水泵的启停来实现并联运行。
2. 级联布置：将多台水泵按顺序排列，依次连接，每台水泵输出的水经过前一台水泵再接到下一台水泵。
3. 混合布置：在平行布置和级联布置的基础上，可以根据实际情况采用混合布置方式，以满足具体的需求。
五、水泵并联的控制方式1. 手动控制：通过手动调节每台水泵的启停开关来控制水泵的并联运行。
2. 自动控制：通过自动控制系统，监测系统的压力、流量等参数，自动调节每台水泵的启停，并实现水泵的并联运行。
3. 智能控制：通过智能控制系统，结合各种传感器和控制器，实现水泵的智能化管理，提高水泵的运行效率和可靠性。
六、水泵并联的注意事项1. 流量平衡：在水泵并联时，需要注意各台水泵的流量平衡，避免因为流量不均匀导致系统运行不稳定。
扬程相同,流量不同水泵并联流量衰减的原因
扬程相同,流量不同水泵并联流量衰减的原因
扬程相同、流量不同的水泵并联时流量衰减的原因可能有以下几点：
1.水泵的压力损失：当水泵并联时，水流会在各个水泵之间分配，由于每个水泵的运行状态不同，可能会导致某些水泵的压力损失较大，从而使得整个系统的流量下降。
2.出口管径不足：水泵并联时，如果出口管径不足，会增加水流的摩擦阻力，降低水流速度，从而导致整个系统流量下降。
3.水泵运行状态不当：例如，在并联操作过程中某个水泵停止工作，或是某个水泵的排量比其他水泵小等等，都会导致并联流量下降。
4.管路损耗及单向阀不完全密封（回流）、管路最大能力限制等因素也可能导致并联流量衰减。
为了避免这种情况，可以考虑增加水泵数量、优化水泵运行状态、增大出口管径等方法来提高整个系统的流量和性能。
此外，当并联的两台水泵特性都一样时，可以最大可能的发挥两台泵的水平。
请注意，在进行任何改动之前，应该仔细评估系统的需求和限制，以确保改动能够达到预期的效果。

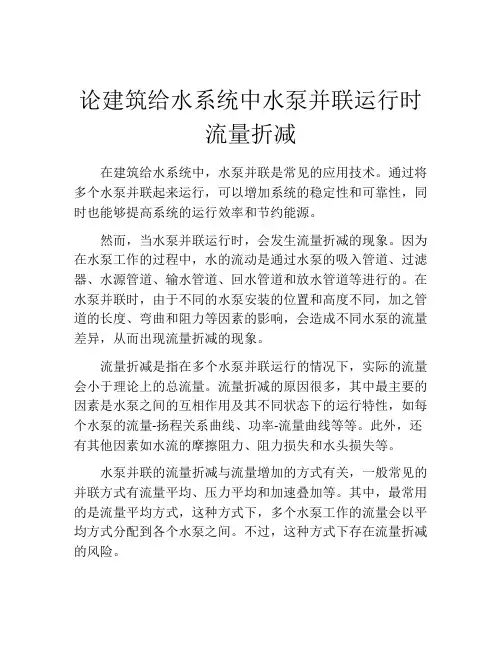

论建筑给水系统中水泵并联运行时流量折减
论建筑给水系统中水泵并联运行时流量折减在建筑给水系统中，水泵并联是常见的应用技术。
通过将多个水泵并联起来运行，可以增加系统的稳定性和可靠性，同时也能够提高系统的运行效率和节约能源。
然而，当水泵并联运行时，会发生流量折减的现象。
因为在水泵工作的过程中，水的流动是通过水泵的吸入管道、过滤器、水源管道、输水管道、回水管道和放水管道等进行的。
在水泵并联时，由于不同的水泵安装的位置和高度不同，加之管道的长度、弯曲和阻力等因素的影响，会造成不同水泵的流量差异，从而出现流量折减的现象。
流量折减是指在多个水泵并联运行的情况下，实际的流量会小于理论上的总流量。
流量折减的原因很多，其中最主要的因素是水泵之间的互相作用及其不同状态下的运行特性，如每个水泵的流量-扬程关系曲线、功率-流量曲线等等。
此外，还有其他因素如水流的摩擦阻力、阻力损失和水头损失等。
水泵并联的流量折减与流量增加的方式有关，一般常见的并联方式有流量平均、压力平均和加速叠加等。
其中，最常用的是流量平均方式，这种方式下，多个水泵工作的流量会以平均方式分配到各个水泵之间。
不过，这种方式下存在流量折减的风险。
为了减少流量折减的影响，在设计建筑给水系统的时候，需要考虑多个因素。
首先，需要正确选择水泵。
水泵的选择应该具备一定的响应时间、运行稳定性及负载适应性等特点。
其次，应该合理设计水泵的设备布局。
水泵的局部设置与调整是减小流量折减现象的关键，水泵之间的管道连接的设置大小、长度、弯度应该尽可能一致。
最后，要注重维护和管理。
定期开展检测及保养，检查水泵的故障情况，清洗过滤器和泵等的影响对流量折减的压力损失，保持系统的清洁。
总之，水泵并联运行是一种提高建筑给水系统稳定性和可靠性的有效方式，但是在实际运行中会存在流量折减的现象。
为了降低这种影响，必须要正确选择水泵、合理设计设备布局，以及注重维护和管理等方面的工作。
只有这样，才能让建筑给水系统更好地发挥其作用，为我们的生活创造更加便捷的条件。
水泵的串联和并联
泵并联运行时，不但可以节省输水管用量，缩小占地面积，而且当一台泵有故障时，送水不中断，还可以用开泵的台数调节流量。
水泵的串联运行
有时一台水泵的扬程不够，更换一台扬程高一点的离心泵又没有合适的，这时可以用两台扬程较低的水泵串联起来工作，所谓两台水泵串联就是第一台水泵的出口接第二台水泵的入口，但不是随便两台泵都能串联工作的，兴崛供水设备水泵的串联运行必须具备以下条件：
1两台泵的流量基本上相等，至少两台水泵的最大流量基本上相等。
2后一台泵的强度应能承受两台泵的压力总和。
串联运行后的总扬程是两台泵扬程的总和，其流量还是一台泵的流量。串联对应把扬程低的那一台放在前面，扬程高的那一台放在后面，这样有利于泵对压力的承受，若串联的两台泵扬程都很高，后一台泵的强度不能承受两台泵的扬程总和时，可采取第一台泵将水送到一定高度后，再接第二台泵。
水泵的并联运行
水泵的并联运行就是一台泵的流量不够，或者输水管道流量变化很大时，可以用两台或几台泵的出水管合用一条输水管道，水泵并联运行也并不是随便几台泵都能并联工作的。水泵并联运行的条件是：并联运转的几台水泵的扬程基本上相等，并且扬程曲线是下降的，不然的话，扬程低的水泵不能发挥作用，甚至从扬程低的那台泵倒流。并联运行后
离心泵串联及并联运行计算
ቤተ መጻሕፍቲ ባይዱ
第十节 离心泵并联及串联运行工况
一、并联工作的图解法
”
绘制两台水泵并联后的总和(Q～H)l+2曲线；
1
绘制管道系统特性曲线，求出并联工况点；
2
求每台泵的工况点：通过M点作横轴平行线，交单泵的特性曲线于N点，此N点即为并联工作时，各单泵的工况点。
3
2．同型号、同水位的两台水泵的并联工作
同型号、同水位、对称布置的两台水泵并联
不同型号的2台水泵在相同水位下的并联工作
这情况不同于上面所述的主要是：两台水泵的特性曲线不同，管道中水流的水力不对称。所以，自吸水管端A和C至汇集点召的的水头损失不相等。2台水泵并联后，每台泵的工况点的扬程也不相等。因此，欲绘制并联后的总和(Q～H)曲线，一开始就不能使用等扬程下流量叠加的原理 。
1
2
5、水泵向高低水池联合供水 （同时供水）
AB段管路损失曲线
01
水泵工作点
02
5、水泵向高低水池联合供水 （压力不够高池回流到低池）
AB段管路损失曲线
水泵工作点
二、水泵串联工作
串联工作就是将第一台水泵的压水管，作为第二台水泵的吸水管，水由第一台水泵压入第二台水泵，水以同一流量，依次流过各台水泵。在串联工作中，水流获得的能量，为各台水泵所供给能量之和，如图所示。串联工作的总扬程为：HA=H1+H2，由此可见，各水泵串联工作时，其总和Q～H性能曲线等于同一流量下扬程的加。只要把参加串联的水泵Q～H曲线上横坐标相等的各点纵坐标相加，即可得到总和(Q～H) 曲线，它与管道系统特性曲线交于A点。此A点的流量为QA、扬程为HA，即为串联装置的工况点。自A点引竖线分别与各泵的Q～H曲线相交于B及C点，则B点及C点分别为两台单泵在串联工作时的工况点。
水泵并联知识点总结
水泵并联知识点总结一、水泵并联的概念水泵并联是指将多台水泵连接在一起，一起工作，将流量分担到多台水泵上，以提高水泵系统的流量和性能。
水泵并联可在一定程度上提高系统的运行可靠性，同时也能够相对均衡地使用各水泵，延长水泵的使用寿命。
二、水泵并联的作用1. 提高流量和扬程：水泵并联可以通过将多台水泵组合在一起来提高系统的总流量和总扬程。
当单台水泵无法满足系统的流量需求时，可以通过并联的方式来满足。
2. 提高系统可靠性：水泵并联可以提高系统的运行可靠性，一旦某个水泵发生故障，其他水泵仍然可以继续工作，减少了因单台水泵故障而导致系统停止运行的风险。
3. 均衡水泵使用：水泵并联可以相对均衡地使用各个水泵，减少单个水泵的负荷，延长水泵的使用寿命。
4. 节能降耗：通过水泵并联来提高系统的运行效率，减少了对单台水泵的过度负荷，从而降低了能耗。
三、水泵并联的组成1. 水泵：水泵并联的基础是多台水泵，各个水泵可以是相同型号、不同型号的水泵或者由多个单级、多级水泵组成。
2. 并联管道：并联管道用于将多台水泵的出口管道连接在一起，并与系统管道相连接，形成整个系统的流体路径。
3. 控制系统：水泵并联需要配套的控制系统，用于对多个水泵进行联动控制，实现多台水泵的协调运行。
四、水泵并联的注意事项1. 水泵性能匹配：在进行水泵并联时，需要注意各个水泵的性能要能匹配，保证在并联工作时能够实现流量和扬程的均衡分配。
2. 控制系统设计：水泵并联需要配备相应的控制系统，需要合理的设计控制策略，以实现多台水泵的协调运行，同时也要考虑系统的安全性和稳定性。
3. 反压平衡：在水泵并联中，需要考虑管道中的反压平衡问题，避免因反压不均衡而导致水泵运行不稳定或出现其他问题。
4. 过流问题：在水泵并联时，需要考虑各个水泵的流量控制，避免出现某个水泵的过流问题，从而影响系统的运行性能和安全性。
五、水泵并联的应用领域1. 工业领域：工业生产中常常需要大流量、大扬程的水泵，通过水泵并联可以满足大流量、大扬程的要求，如冶金、化工、石油、造纸等行业。
定频水泵并联运行 流量曲线
定频水泵并联运行流量曲线在水泵的运行过程中，存在着一种运行方式——定频水泵并联运行。
这种运行方式能够提高水泵的运行效率，实现更大的流量输出。
下面我们将详细介绍定频水泵并联运行的流量曲线，并分析其优势和指导意义。
首先，我们来了解一下定频水泵并联运行的概念。
所谓定频水泵并联运行，就是指将两台或多台功率相近的水泵同时投入运行，通过它们之间的协同作用，提供更大的流量输出。
这种运行方式一般适用于大型工程、流量较大的场合，能够有效地提高水泵的使用效果。
接下来，让我们来看一下定频水泵并联运行的流量曲线。
在水泵并联运行的情况下，流量曲线的特点是在较小的扬程范围内，流量输出呈现出明显的线性增加趋势。
而在扬程较大的情况下，流量输出则略微下降。
这种曲线形态使得水泵在较大流量输出的情况下，能够稳定运行，使得水泵系统能够更好地适应工程需要。
那么，定频水泵并联运行有哪些优势呢？首先，定频水泵并联运行能够提高水泵的流量输出，满足工程的需求。
其次，通过并联运行，可以减小每台水泵的负荷，延长设备的使用寿命，提高设备的可靠性。
此外，定频水泵并联运行还能够提高系统的冗余度，一台水泵出现故障时，其他水泵仍可正常运行，确保工程的连续运行。
因此，定频水泵并联运行在大型工程、流量较大的场合中具有广泛的应用前景。
在实际应用中，定频水泵并联运行需要注意以下几点。
首先，应根据工程的具体需求，选择合适的水泵进行并联运行。
其次，各台水泵的运行参数应相近，以确保在并联运行时能够协同工作。
另外，应设置合理的自动控制系统，对水泵进行监控和调节，保证其正常运行。
综上所述，定频水泵并联运行的流量曲线呈现出线性增加趋势，在实际应用中具有诸多优势。
在大型工程和流量较大的场合中，定频水泵并联运行能够提高流量输出，延长设备寿命，提高系统的可靠性。
因此，合理应用定频水泵并联运行对于提高工程效率、降低能耗具有重要的指导意义。
水泵的并联运行
水泵的并联运行水泵并联运行的流量受多方面因素的影响，水泵的Q-H 曲线图与G—H曲线图能比较直观的反映出水泵的工作点及并联流量增量等。
本文主要介绍了水泵的并联运行的概念与特点，以及在实际生产中的运行情况和效率问题。
标签：水泵；并联运行；效率1 水泵并联运行的概念水泵按运行方式可分为串联运行与并联运行，与电路中的并联串联相似。
并联运行的目的，是在压力相同时，增加流体的输送量，扬程不变。
并联运行的特点是：每台水泵所产生的扬程相等，总的流量为每台泵流量之和。
本文主要探讨了关于多台水泵并联运行的相关问题。
当需要增加系统中的流量时，需采用两台或多台泵并联运行，这时可以认为水泵入口与出口是处在相同的压头下运行的。
而且在总管中的输出流量则为各个水泵流量之和。
按此原理可以绘制出各个水泵并联运行的性能曲线（G—H曲线），如图1所示。
并联运行时泵的总性能曲线是每台泵的性能曲线在同一扬程下各流量相加所得的点相连而成的光滑曲线。
泵的工作点是泵的总性能曲线与管道特性曲线的交点。
2 离心泵的工作点离心泵Q-H曲线上任一点都是一个工作点，并对应一组参数，离心泵在运行时，都希望它在对应最高效率点的工作点下工作，但是不一定能做到。
这是因为离心泵运转时在性能曲线上哪一点工作，是由离心泵性能曲线与管路特性曲线共同决定的。
所谓管路特性曲线，是指管路情况一定时（即管路进、出口液流的压力、输液高度等已定），液体流过该管路时需要外加能量H与流量Q之间的关系曲线。
3 采用开启台数进行调节可能出现的超载问题与△G对于两台及以上水泵并联运行，无论是设计人员，还是用户，都有这样的意识：根据负荷的大小，改变开启的台数，即负荷大时多开，负荷小时少开。
应当说，这也是采用并联的一个重要原因。
但是，如果水泵的并联流量增量ΔG过小，改变开启台数时有可能造成水泵电机的超载。
如图1所示，并联运行工况为A，并联运行时的单机工况为B，单台运行时的工况为C。
显然单台运行时的流量GC大于并联运行时的单机流量GB，ΔG=（GA-GC）越小，GC就越大。
水泵的并联运行名词解释
水泵的并联运行名词解释水泵是一种常见的机械设备，用于将液体从一个地方输送到另一个地方。
在许多情况下，单个水泵可能无法满足系统的需求。
为了增加流量和改善系统的稳定性，可以使用多台水泵并联运行。
本文将解释水泵的并联运行，并对其中的一些关键术语进行解释。
首先，让我们来了解一下什么是水泵的并联运行。
水泵的并联运行指的是将两台或更多台水泵以平行的方式连接在一起，以增加系统的流量和扩展系统的运行范围。
在并联运行中，每台水泵都独立地从源头吸取液体，然后将其推送到共同的管道或系统中。
这样做可以使得系统能够适应更高的需求，并提高整个系统的可靠性。
在水泵的并联运行中，有几个重要的术语需要解释。
首先是流量（Flow）和扬程（Head）的概念。
流量是指单位时间内通过系统的液体体积，通常以单位时间内流经水泵的液体体积来衡量。
扬程则是指水泵克服液体的阻力所需的能量，也可以理解为水泵向液体输送能量的能力。
另一个重要的术语是总扬程（Total Head），它是系统中的整体能量损失。
总扬程等于每个水泵的扬程之和。
当水泵并联运行时，总扬程的增加取决于每个水泵的工作点。
工作点是指水泵在特定流量下的流量和扬程值。
当多台水泵并联时，每个水泵会有不同的工作点，这取决于水泵的性能曲线和系统的需求。
水泵的并联运行还涉及到另一个重要的术语：负荷均衡。
负荷均衡指的是使所有并联的水泵在工作过程中承担大致相同的工作量。
这是通过调整每个水泵的进口阀门或出口阀门来实现的。
通过调整阀门的开口程度，可以实现不同水泵之间的负荷均衡，从而使其能够更加高效地工作。
水泵的并联运行还需要考虑到一些问题，例如流量变化和系统的运行方式。
当系统需求发生变化时，需要相应地调整水泵的数量和工作方式。
如果流量变化较大，人们可能需要增加或减少水泵的数量，或者根据需求的变化重新配置系统的并联组合。
此外，水泵的并联运行还需要考虑到水泵的选择和控制。
在选择水泵时，需要考虑其性能曲线和工作范围，以确保水泵能够适应系统的需求。
并联离心水泵运行工况点等效分析
并联离心水泵运行工况点等效分析并联离心水泵是离心式水泵的一种，其主要特点是在同一管路上设置两台或多台水泵并联运行。
由于并联可以在一定程度上提高系统的工作效率，并且可以保证系统的可靠性和稳定性，使得并联离心水泵在供水、消防、冷却等领域得到广泛应用。
在实际工作中，为了保证并联离心水泵的正常运行，需要对其工况点进行等效分析。
本文将从以下几个方面进行探讨。
一、并联离心水泵运行原理并联离心水泵是将两个或多个离心水泵组合在一起，并将它们与同一管路相连。
当系统需要的流量和扬程超过单个水泵的扬程和流量时，另一台水泵会参与工作，以满足系统的需求。
在实际应用中，可以通过不同压力或液位的传感器来控制并联水泵的启动和停止，以达到节能的效果。
二、并联离心水泵的工况点并联离心水泵的工况点是指在一定流量和扬程下，各个水泵的工作状态。
在理想情况下，各个水泵贡献的流量和扬程应该相等，但是在实际中，由于各种因素的影响，每台水泵的贡献不会完全相同。
因此，需要通过等效分析来确定实际的工况点。
三、并联离心水泵的等效分析并联离心水泵的等效分析是通过计算每台水泵的实际工作状态来确定整个系统的实际工况点。
这需要考虑到多台水泵同时工作时的相互作用，包括流量、扬程、功率、效率等参数。
在进行等效分析时，需要首先确定每台水泵的性能曲线。
性能曲线是指在不同转速下，水泵的流量和扬程关系图，它是水泵性能的重要指标。
通过实验或者仿真计算，可以得到并联离心水泵的性能曲线。
然后，在确定性能曲线的基础上，可以得到系统的特征曲线。
特征曲线是指在给定流量和扬程下，不同工作点的效率和功率关系图。
通过特征曲线，可以确定系统的最佳工作状态，即实际的工况点。
四、影响并联离心水泵工况点的因素在实际应用中，有很多因素会影响并联离心水泵的工况点。
其中最主要的因素包括管道阻力、变频器控制、压力传感器精度、水泵间的同步性等。
管道阻力是指管道内流体摩擦对流量和扬程的影响，它是影响并联离心水泵性能的主要因素之一。
水泵并联流量
水泵并联运行时，其总流量会大于每台水泵的流量，因此需要充分考虑水泵的流量和扬程是否符合实际需求。
以下是一个关于水泵并联流量的800字分析：在水泵并联运行时，总流量通常会大于每台水泵的流量，因此需要充分考虑水泵的流量和扬程是否符合实际需求。
如果水泵并联后总流量小于每台水泵的流量之和，则会出现大马拉小车的现象，导致电能浪费。
此外，水泵并联时还需要考虑水泵的工作点是否稳定，如果工作点不稳定，可能会出现流量忽大忽小的情况。
因此，在选择水泵并联方案时，需要充分考虑实际情况，确保方案的科学性和可行性。
为了满足不同场景下的用水需求，水泵并联是一种常见的解决方案。
具体来说，当水源水量不足或需要增压时，通过水泵将水源水提升到所需的高度，从而满足用水需求。
在实际应用中，往往需要多台水泵并联运行以实现更大流量的需求。
此时，需要考虑水泵并联后的流量和扬程是否满足实际需求，以及如何实现水泵的平稳运行和节能减排。
在选择水泵并联方案时，需要根据实际情况进行评估和计算。
首先，需要确定每台水泵的流量和扬程，以及水源水的水量和压力。
其次，需要计算水泵并联后的总流量和扬程是否满足实际需求，以及是否会出现大马拉小车的情况。
如果工作点不稳定，则需要进一步分析导致工作点变化的原因，并采取相应的措施来解决。
在水泵并联的实际应用中，可以通过优化水泵的运行方式和调节水龙头的开度来控制流量的变化。
具体来说，可以通过调节水泵的转速、出口阀门开度等方式来改变水流的大小和压力。
同时，还需要关注水泵的运行状态，定期检查和维护水泵设备，确保其正常运行和节能减排。
总之，在水泵并联运行时，需要充分考虑水泵的流量和扬程是否符合实际需求，以及如何实现水泵的平稳运行和节能减排。
通过科学合理的方案选择和实际应用，可以确保水泵并联后的效果达到最佳，同时实现节能减排和环境保护的目标。
希望这个回答能帮助你。
水泵并联运行情况
水泵并联运行情况由上表可见：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故强烈建议：1.选用多台水泵时，要考虑流量的衰减，留有余量。
2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。
一般，冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般按照一用一备的原则选取。
深井泵选型要点深井泵是一种立式多级离心泵，它能从深井把水提上来。
随着地下水位的下降，深井泵的使用比一般离心泵使用更广泛。
但是，有的用户由于选择不当，出现了装不进去、出水不足，抽不上水来，甚至将机井损坏等问题。
那么，用户怎样选择深井泵呢?一、根据井的出水量，选定井泵的流量。
每一眼井都有一个经济上最优的出水量，水泵的流量应等于或小于机井水位下降到井水深度一半时的出水量。
当抽水量大于机井出水量时，会引起机井壁坍塌淤积，影响井的使用寿命；若抽水量过小，井的效益就得不到充分发挥。
所以，最好的办法是对机井进行抽水试验，以水井可能提供最大的出水量为选定井泵流量的依据。
水泵流量，以厂牌型号或说明书上标注的数字为准。
二、井水含沙量超过万分之一的机井，不宜安装使用深井泵。
因为井水含沙量过大，如超过0.1％时，将加速橡胶轴承的磨损，引起水泵振动，缩短水泵寿命。
三、根据井径、水质初定泵型。
不同类型的泵对井孔直径的大小都有一定的要求，水泵的最大外形尺寸要小于井径25～50mm。
若井孔歪斜，则泵的最大外形尺寸还应小些。
总之，泵体部分不能紧靠井内壁，以防水泵振动将井损坏。
四、根据井水位下降深度和输水管路水头损失，确定井泵实际需要的扬程，即井泵的扬程，它等于水位到出水池水面的垂直距离(净扬程)加上损失扬程。
损失扬程通常为净扬程的6～9％，一般为1～2m。
水泵最下面的一级叶轮入水深度以1～1.5m为宜。
水泵管井下部分的总长度不应超过水泵说明书上规定的入井最大长度。
水泵并联运行的流量变化知识分享
水泵并联运行的流量变化精品资料水泵并联运行的流量变化,同型号水泵并联运行的流量变化相同型号的水泵并联运行,水泵并联运行的流量因为两台泵从同一水池吸水送往同一高地水池，即静扬程Hst相同，并且从吸水口A、B两点至并联节点O点的管路完全相同，因此，AO、BO管段的水头损失相同，因此，两台水泵的扬程相同。
AO、BO两管段通过的流量均为Q1+2/2,OG管段通过的总流量为两台泵的流量之和。
所以，两台泵在并联运行时总流量等于两台离心泵流量之和，总扬程等于各水泵扬程。
按照横加法原则，将单台水泵同一扬程下的流量扩大两倍即可得到两台泵并联工作的（Q-H）1+2曲线。
根据上面的分析可知，两台水泵的静扬程相同，管路中的水头损失也相同，即并联之后两台水泵的扬程相等，且等于总扬程。
单泵工作时的轴功率大于并联工作时各单泵的轴功率。
因此，在选配电动机时，要根据单泵单独工作的轴功率来配套。
另外，两台泵并联工作时的总流量并不等于单台泵单独工作时流量的两倍，这种现象在多台泵并联时，就很明显。
多台同型号水泵并联工作的特性曲线同样可以用横加法求得，每增加一台水泵所增加的水量并不相同，水泵并联越多，增加的水量就越少。
以一台泵工作流量为100，当两台水泵并联的流量为190，比单泵工作时增加了90，三台泵并联的总流量为251，比两台泵并联时增加了61，四台泵并联的总流量为284，比三台泵并联增加了33，无台泵并联的总流量为300，仅比四台泵并联增加了16.由此可见，当水泵并联台数4-5台以上时，增加的流量很小，已经没有意义了。
每台水泵的工况点，随着并联水泵台数的增多，而向扬程高的一侧移动。
台数过多就可能使工况点移出高效段范围。
所以，是否通过增加并联工作的水泵台数来增加水量，要通过工况分析和计算决定，不能简单地理解增加水泵台数就能成倍增加水量。
尤其是改扩建工程，更要认真分析计算水泵并联工况，才能确定。
仅供学习与交流，如有侵权请联系网站删除谢谢2。
水泵的串联和并联
⽔泵的串联和并联
⽔泵的串联运⾏
有时⼀台⽔泵的扬程不够，更换⼀台扬程⾼⼀点的离⼼泵⼜没有合适的，这时可以⽤两台扬程较低的⽔泵串联起来⼯作，所谓两台⽔泵串联就是第⼀台⽔泵的出⼝接第⼆台⽔泵的⼊⼝，但不是随便两台泵都能串联⼯作的，兴崛供⽔设备⽔泵的串联运⾏必须具备以下条件：
1 两台泵的流量基本上相等，⾄少两台⽔泵的最⼤流量基本上相等。
2 后⼀台泵的强度应能承受两台泵的压⼒总和。
串联运⾏后的总扬程是两台泵扬程的总和，其流量还是⼀台泵的流量。
串联对应把扬程低的那⼀台放在前⾯，扬程⾼的那⼀台放在后⾯，这样有利于泵对压⼒的承受，若串联的两台泵扬程都很⾼，后⼀台泵的强度不能承受两台泵的扬程总和时，可采取第⼀台泵将⽔送到⼀定⾼度后，再接第⼆台泵。
⽔泵的并联运⾏
⽔泵的并联运⾏就是⼀台泵的流量不够，或者输⽔管道流量变化很⼤时，可以⽤两台或⼏台泵的出⽔管合⽤⼀条输⽔管道，⽔泵并联运⾏也并不是随便⼏台泵都能并联⼯作的。
⽔泵并联运⾏的条件是：并联运转的⼏台⽔泵的扬程基本上相等，并且扬程曲线是下降的，不然的话，扬程低的⽔泵不能发挥作⽤，甚⾄从扬程低的那台泵倒流。
并联运⾏后，⽔泵的扬程不变，流量是⼏台并联泵流量的总和。
并联运⾏安装时，在汇合点前各台泵的管路阻⼒最好都⼀样，各台泵的出⼝均应安装⼀个闸阀，以便⼀台泵有故障时，其他泵还可以运⾏。
泵并联运⾏时，不但可以节省输⽔管⽤量，缩⼩占地⾯积，⽽且当⼀台泵有故障时，送⽔不中断，还可以⽤开泵的台数调节流量。
水泵并联运行的条件
1）两台水泵并联的条件？要注意些什么？并联水泵的条件要求：压头一致，流量一致。
工频、变频都一样的。
如果流量不拘，至少压头也必须一致。
这种工况下运行，功率大的是领跑。
压头不一样的，设计并联运行，一般不允许。
系统跑起来情况会很复杂。
一般会是，小压头拖低大压头。
恶劣的情况，大压头压挤小压头，极端的情况，会出现倒流。
有如“旁通阀”短路。
这时水泵变成水轮机，马达成发电机了。
这种非正常“工况”，研发业者试验台有过“反常工况”实验。
仅用于明白事理。
简单说，并联运行，压头一致为首要。
串联运行，流量一致为首要。
与电池组合使用同理。
2）如果水泵并联运行，能否一台工频和一台变频？可以。
n台工频和n 台变频水泵，都可以并联运行。
有一安装运行案例可供参考，如图：某厂4台冰水2次泵，平时跑2备2，高峰跑3台。
初装第一台VSD在水泵1后。
结果每次1- 2泵联跑，1号泵（变频）就过载跳机。
跑n次死n次。
而1-3，1-4 联跑却没事。
后来查明原因，水泵的出口支管T距离太近，2号泵（工频）出水流速大，在1号（变频）出水T端冲刷产生文丘里效应，1号泵不由自主被拉大出水，进而拉大了马达电流。
VSD不管三七二十一，过流就跳。
而3、4号（工频）泵距离较远，流速较缓了就没事。
后来再加一台变频，就装在4号泵。
至今相安无事。
今后有类似的或可借鉴。
在出水方向，如果相邻太近，建议工频在前，变频在后。
负载———╦————╦————╦————╗I I I I|VSD|---[水泵1] [水泵2] [水泵3] [水泵4] ---|VSD|+ a* II I I I^ ^ ^ ^3）怎样才能保证系统压力的稳定？5）调节时管路的压力、流量又是怎样变化的呢？假定是用的离心泵。
一般常用的离心泵是轴向流入，径向甩出。
叶轮进口径向尺寸决定流量，出口径向尺寸决定压头（扬程）。
转速变化对流量影响较大，压头较小（不能说一点都没有）。
但是水泵在系统运行的工作压力不单方面由泵决定，还需要系统的阻尼总合“闷堵”配合而成。
水泵的运行—水泵的并联和串联运行
（1）参加串联运行的水泵额定流量应尽量相等或采用同型号水泵，否则，
当水泵在后面一级时小水泵会超载，或小水泵在前面一级时它会变成阻力，
大水泵发挥不出应有的作用，且串联后的水泵不能保证在高效区范围内运
行。
（2）如果串联水泵的流量相差较大，应把流量较大的水泵放在前面一级，
要求后面一级水泵的泵壳和部件强度要高，以免泵壳或部件受损。
量的关系也在坐标图上表示出来，称为
。管路特性曲线由管
路布局和操作条件决定，与泵的性能无关。如图1，为特定管路对应的管
路特性曲线和离心泵特性曲线，图M点为同时符合管路和离心泵特性的
点，即为
。
图1 管路特性曲线和泵的工作点
三、图解法求工作点
当两台水泵的进水管相同，且进水管路
的水头损失比出水管路小得多时，则进水
当只有一台水泵在并联装置中运行时，管路
系统特性RMC曲线与每台水泵的
曲线相交于
B1点，B1点可近似看做一台水泵单独运行时的工
况点。B1点对应的横坐标QB1就是单泵运行时每
台水泵的流量。
显然， QB1大于QB，QB1小于QM，
两台水泵并联运行对，其流量与单泵运行时
流量相比不是成倍增加的，当管路系统特性曲线
为水泵串联运行。
水泵串联运行的基本条件是通过每
台水泵和各管段的流量相等，而装置的
总扬程为该流量下各台水泵的工作扬程
之和，即
Q QI Q Qm
= 1 + 2 + ⋯ +
图10-8
水泵串联运行工况点求解图
结论：水泵串联后的扬程应为同一流量下各台水泵的扬程之和。
2、水泵串联运行
同型号泵并联运行
两台不同功率的水泵可否并联运行？
两台不同功率的水泵可否并联运行？（急）更多相关内容请访问"CAD家园论坛",万人专家团为您在线答疑!现有两台市水泵，一台功率18.5kw,另一台11kw,两台泵扬程相同，可否并联运行于同一个管路中，有人说“大机拖小机“不行，又有人说可以的，烦请各位帮忙指教，谢谢！供水系统中调速水泵有关问题的探讨作者：北京利德华福技术有限公司覃正清点击数：396 时间：2003年3月24日1、前言水泵调速技术已经存在多年，早期主要是一些低压水泵采用低压变频器进行调速，因为成本不高，所以采用比较普遍。
而对于高压水泵的调速，早期还大多是采用液力偶合器、串级调速等传统方法来实现。
随着高压大功率变频器的出现，目前采用高压变频器对高压水泵进行调速逐渐成为一种趋势。
由于高压变频器目前成本相对较高，许多供水行业的人士出于投资回收考虑，对水泵调速这项技术本身及其可以取得的效益都比较关心，经常有如下一些疑惑：a供水系统一般多台水泵并联运行，设计原则是同压头水泵并联，同流量水泵串联。
而调速泵速度降低后，按一般常理认为，其输出水压将降低，那么调速泵如何再与其他工频泵并联，是否有内耗存在？b常说水泵流量和转速成正比，压力和转速平方成正比，其功率则和转速立方成正比，也就是说水泵的功耗是按流量的立方关系变化的，假设水泵流量调到一半时，水泵的轴功率只有满流量时的12.5%，省电应达到87.5%，可为什么实际系统的节能效果远不是这样？到底怎样预估一个水泵调速系统的节能潜力？c调速水泵和工频水泵并联运行时，调速水泵能否无限制往下调速？调速泵是不是转速到0时流量才为0？并联工频水泵会不会过流？调速泵会不会水流倒惯？调速时应注意什么问题？d水泵调速方法有哪些？究竟什么方式比较可取？对水泵进行调速改造，除了节能，到底还能有什么其他效益？本文将从水泵的工作特性出发，解释和回答这些问题，不对之处，欢迎专家指正。
2、水泵的工作特性图（1）水泵定速工作时，工作特性如图（1）所示。
水泵并联
2.1水泵并联运行的一般情况水泵并联运行的主要目的是增大所输送的流量。
但流量增加的幅度大小与管路性能曲线的特性及并联台数有关。
图4所示为两台及三台性能相同的 20sh-13型离心泵并联时，在不同陡度管路性能曲线下流量增加幅度的情况，从图 可见，当管路性能曲线方程为hc=20+10q2时（q 的单位为m3∕s ）,从图中查得:200 400 600 800 1000 1200 1400 1600图2-4不同陡度管路性能曲线对泵并联效果的影响比较两组数据可以看出：管路性能曲线越陡，并联的台数越多，流量增加的幅度就越小。
因此，并联运行方式适用于 管路性能曲线不十分陡的场合，且并联的台数不宜过多。
若实际并联管路性能曲线很陡时，则应采取措施，如增大管 径、减少局部阻力等，使管路性能曲线变得平坦些，以获得好的并联效果。
一般的供水系统都采用多台泵并联运行的方式，并且采用大小泵搭配使用，目的是为了灵活的根据流量决定开泵的台 数，降低供水的能耗。
一台泵单独运行时：q1=730l∕s (100%)两台泵关联运行时：q2=1160l∕s (159%) 三台泵并联运行时：q3=1360l∕s (186%)但当管路性能曲线方程为hc=20+100q2 时（q 一台泵单独运行时：q1=450l∕s (100%) 二台泵并联运行时：q2=520l∕s (116%) 三台泵并联运行时：q3=540l∕s (120%)的单位为 m3∕s ）,从图2-4可查出:2-70个 H(m) 60 50 40 30 20 10Hc=20+100Q aHc=20+10Q供水高峰时，几台大泵同时运行，以保证供水流量；当供水负荷减小时，采用大小泵搭配使用，合理控制流量，晚上或用水低谷时，开一台小泵维持供水压力。
多台并联运行的水泵，一般采用关死点扬程(或最大扬程)相同，而流量不同的水泵。
这些泵并联运行时，每台泵的出口压力即为母管压力，且一定大于每一台泵单泵运时的出口压力(或扬程)：(管道系统不变)hn=ha2=hb2=hc2 .......... > ha1、hb1、hc1并联运行泵的总出口流量为每台泵出口流量之和，且每台泵的流量一定小于该泵单泵运行时的流量：(管道系统不变) qn=qa2 + qb2 + qc2........ V qa1 + qb1 + qc1 + .........若并联运行的泵的扬程不同，而且流量也不同时，则在并联运行时扬程低的泵的供水流量会比单泵运行时减小很多。
分析了水泵并联运行与单台运行相比
分析了水泵并联运行与单台运行相比，流量增量ΔG的影响因素，指出了ΔG过小可能造成的问题.在此基础上，从安全、节能和满足调节要求出发，对并联水泵的选型及运行提出若干建议。
关键词：水泵并联流量增量水泵选型节能1、序言水泵并联运行，一方面可以增大系统的流量，另一方面可以通过开启台数的不同，进行系统的流量调节，因而被广泛采用。
但是，对于一个确定的管路系统来说，如果对泵选型不当，则可能出现两台（或多台）并联运行与单台运行相比，流量增加很少的情况。
比如［１］：200RXL-24型水泵，在管路特性曲线为H = 4.48×10-4G2mH2O 的系统中工作，单台运行时，流量为236.4 m3/h; 两台并联运行时，流量为246.7 m3/h; 三台并联运行时，流量为250.6 m3/h.。
显然，在这种情况下，并联就失去了意义，因为既不能通过并联使流量较大幅度地提高，也不能通过改变运行台数有效地调节流量。
再者，因为对泵按并联工况选型，使并联运行时的单机工况在合理工作区，则单台运行时的流量就会远远大于并联运行时的单机流量，严重偏离合理工作区，效率降低，所需功率大大增加，有可能使电机超载。
因此，了解并联运行与单台运行相比，流量增大的幅度与哪些因素相关，对于正确进行泵的选型和系统设计是很有必要的。
为了叙述的方便，对于两台并联运行（本文只讨论两台并联）与单台运行相比，流量的增大部分，本文称为并联运行的流量增量，并以ΔG表示。
2、泵的特性对ΔG的影响如图1所示，泵1的特性曲线为①，较为平坦；泵2的特性曲线为②，较陡；它们有一个交点A。
为了比较的方便，假设管路特性曲线⑤恰好通过A点，也就是说泵1和泵2分别在这个系统中工作时，工况均为A。
泵1两台并联的特性曲线为③，泵2两台并联的特性曲线为④，它们与管路特性曲线⑤的交点分别为B 和C。
显而易见，泵2的并联流量增量ΔG 2大于泵2的并联流量增量ΔG1。
这说明，泵的特性曲线越陡（比转数越大），ΔG越大，越适宜于并联工作。
