主板上CPU核心供电电路的简单示意图

合集下载

图解cpu,内存,显示卡供电图文教程

图解cpu,内存,显示卡供电图文教程

CPU 内存显卡供电CPU、内存、显卡这三大配件直接决定了整机的性能表现,我们所购买的主板是否能够为这三大配件提供充足稳定的供电环境,也就成为了一个相当重要的因素。

CPU的供电电路通常是由电容、电感线圈、场效应管(MOSFET管)这三大部分所组成。

除了能够为CPU提供更加纯净稳定的电流之外,还起到了降压限流的作用,以此来保证CPU的正常工作。

现在最常见的组合方案是由“N颗电容+1个电感线圈+N个场效应管”组成一个相对独立的单相供电电路(图1),这样的组成通常会在CPU供电部分出现2~4次,也就因此出现了两相供电、三相供电甚至是四相供电。

CPU供电图分解由于现在主流CPU的功耗过高,所以CPU供电电路采用多相供电是降低主板内阻及发热量的有效途径,少数主板甚至在场效应管上安装散热片,也是为了保证CPU供电电路的稳定运行。

虽然三相或两相电源并不完全决定CPU供电电路的好坏(比如说华硕主板很多都采用了两相电源),但对于大多数二三线主板厂商的产品来说,三相确实要比两相电源优秀了许多。

此主题相关图片如下:单相供电电路组成部分中国IT芯片级维修联盟 更多资料中国IT 芯片级维修联盟 更多资料在单相供电电路中,电容和电感线圈的规格越高以及场效应管的数量越多,就代表了供电电路的品质越好。

一般情况下,日系的SANY(三洋)、Rubycon(红宝石)、KZG 电容比较优秀(图2),台系的TAIC ON 、OST 、TEAPO 、CAPXON 等品牌的电容也可以考虑。

少数高端的超频版主板还会采用化学稳定性极好的固态电容(图3),彻底杜绝了电容爆浆现象的发生此主题相关图片如下:日系电容和固态电容至于电感线圈的辨别也颇为困难,有些主板采用的线圈线径很细,绕组很多的电感线圈。

有些则采用了绕线圈数较少,线径很粗的线圈(图4)。

线径很粗的线圈采用的是高导磁率、不易饱和的新型磁芯,所以不需要很多的绕线圈数就可以得到足够的磁通量,因此也被越来越多的主板生产商所采用。

笔记本电脑CPU供电电路原理图

笔记本电脑CPU供电电路原理图

CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势,我们用的ATX电源供给主板的12V,5V直流电不可能直接给CPU供电,所以我们要一定的电路来进行高直流电压到低直流电压的转换,这种电路不仅仅用在CPU的供电上,但是今天我们把注意力集中在这里。

我们先简单介绍一下供电电路的原理,以便大家理解。

一般而言,有两种供电方式。

1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。

上图只要是学过初中物理的都懂,通过电阻分压使得负载(这里想像为CPU)上的电压降低。

虽然方法简单,但由于可变电阻与负载流过相同的电流,要消耗掉大量的能量并导致升温,电压转换效率非常低,一般主板不可能用这种方法。

2.开关电源供电方式我们平时用的主板基本都用这种方式,原理图如下。

其工作原理比刚刚的电路复杂很多,笔者只能简单说说:ATX供给的12V电通过第一级LC电路滤波(图上L1,C1组成),送到两个场效应管和PWM控制芯片组成的电路,两个场效应管在PWM控制芯片的控制下轮流导通,提供如图所示的波形,然后经过第二级LC电路滤波形成所需要的电压了。

上图中的电路就是我们说的“单相”供电电路,使用到的元器件有输入部分的一个电感线圈、一个电容,控制部分的一个PWM控制芯片、两个场效应管,还有输出部分的一个线圈、一个电容。

强调这些元器件是为了后文辨认几相供电做准备。

由于场效应管工作在开关状态,导通时的内阻和截止时的漏电流都较小,所以自身耗电量很小,避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。

多相供电的引入单相供电一般能提供最大25A的电流,而现今常用的处理器早已超过了这个数字,单相供电无法提供足够可靠的动力,所以现在主板的供电电路设计都采用了两相甚至多相的设计。

上图就是一个两相供电的示意图,其实就是两个单相电路的并联,因此它可以提供双倍的电流。

三相供电当然就是三个单相电路并联而成的,因此可以提供三倍的电流。

(完整版)主板供电电路图解说明

(完整版)主板供电电路图解说明

主板供电电路图解说明主板的CPU供电电路最主要是为CPU提供电能,保证CPU在高频、大电流工作状态下稳定地运行,同时也是主板上信号强度最大的地方,处理得不好会产生串扰cross talk效应,而影响到较弱信号的数字电路部分,因此供电部分的电路设计制造要求通常都比较高。

简单地说,供电部分的最终目的就是在CPU 电源输入端达到CPU对电压和电流的要求,满足正常工作的需要。

但是这样的设计是一个复杂的工程,需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题,它基本上可以体现一个主板厂商的综合研发实力和经验。

主板上的供电电路原理图1图1是主板上CPU核心供电电路的简单示意图,其实就是一个简单的开关电源,主板上的供电电路原理核心即是如此。

+12V是来自A TX电源的输入,通过一个由电感线圈和电容组成的滤波电路,然后进入两个晶体管(开关管)组成的电路,此电路受到PMW Control(可以控制开关管导通的顺序和频率,从而可以在输出端达到电压要求)部分的控制输出所要求的电压和电流,图中箭头处的波形图可以看出输出随着时间变化的情况。

再经过L2和C2组成的滤波电路后,基本上可以得到平滑稳定的电压曲线(Vcore,现在的P4处理器Vcore=1.525V),这个稳定的电压就可以供CPU“享用”啦,这就是大家常说的“多相”供电中的“一相”。

单相供电一般可以提供最大25A的电流,而现今常用的处理器早已超过了这个数字,P4处理器功率可以达到70~80W,工作电流甚至达到50A,单相供电无法提供足够可靠的动力,所以现在主板的供电电路设计都采用了两相甚至多相的设计。

图2就是一个两相供电的示意图,很容易看懂,其实就是两个单相电路的并联,因此它可以提供双倍的电流,理论上可以绰绰有余地满足目前处理器的需要了。

图2但上述只是纯理论,实际情况还要添加很多因素,如开关元件性能、导体的电阻,都是影响Vcore的要素。

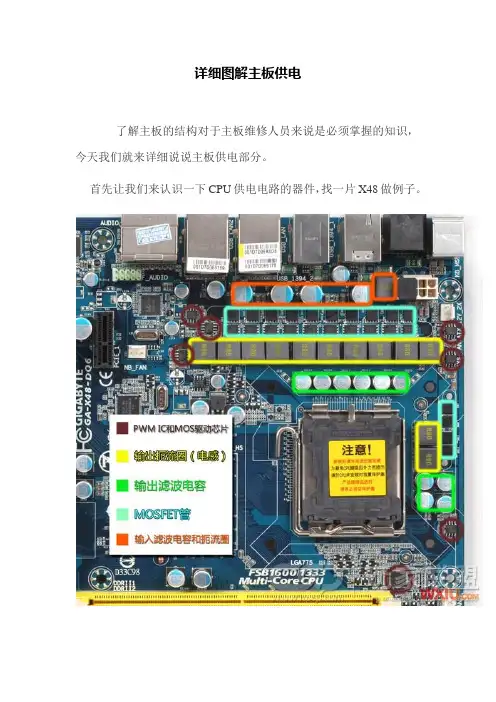

详细图解主板供电

详细图解主板供电

详细图解主板供电了解主板的结构对于主板维修人员来说是必须掌握的知识,今天我们就来详细说说主板供电部分。

首先让我们来认识一下CPU供电电路的器件,找一片X48做例子。

上图中我们圈出了一些关键部件,分别是PWM控制器芯片(PWM Controller)、MOSFET驱动芯片(MOSFET Driver)、每相的MOSFET、每相的扼流圈(Choke)、输出滤波的电解电容(Electrolytic Capacitors)、输入滤波的电解电容和起保护作用的扼流圈等。

下面我们分开来看。

(图)PWM控制器(PWM Controller IC)在CPU插座附近能找到控制CPU供电电路的中枢神经,就是这颗PWM主控芯片。

主控芯片受VID的控制,向每相的驱动芯片输送PWM的方波信号来控制最终核心电压Vcore的产生。

MOSFET驱动芯片(MOSFET Driver)MOSFET驱动芯片(MOSFET Driver)。

在CPU供电电路里常见的这个8根引脚的小芯片,通常是每相配备一颗。

每相中的驱动芯片受到PWM主控芯片的控制,轮流驱动上桥和下桥MOS管。

很多PWM 控制芯片里集成了三相的Driver,这时主板上就看不到独立的驱动芯片了。

早一点的主板常见到这种14根引脚的驱动芯片,它每一颗负责接收PWM控制芯片传来的两相驱动信号,并驱动两相的MOSFET的开关。

换句话说它相当于两个8脚驱动芯片,每两相电路用一个这样的驱动芯片。

MOSFET,中文名称是场效应管,一般被叫做MOS管。

这个黑色方块在供电电路里表现为受到栅极电压控制的开关。

每相的上桥和下桥轮番导通,对这一相的输出扼流圈进行充电和放电,就在输出端得到一个稳定的电压。

每相电路都要有上桥和下桥,所以每相至少有两颗MOSFET,而上桥和下桥都可以用并联两三颗代替一颗来提高导通能力,因而每相还可能看到总数为三颗、四颗甚至五颗的MOSFET。

下面这种有三个引脚的小方块是一种常见的MOSFET封装,称为D-PAK(TO-252)封装,也就是俗称的三脚封装。

主板维修-CPU供电电路ppt课件

主板维修-CPU供电电路ppt课件
CPU供电电路
由于CPU核心电压较低,且有着越来越低的趋势,ATX电源供给主板 的12V和5V直流电不能直接供给给CPU,所以需要一定的供电电路来 进行高电流电压到低电流电压的转换(即DC-DC转换),这些转换 电路就是CPU供电电路。
CPU供电电路的功能:为CPU提供电能,保证CPU在高频,大电流工 作状态下稳定的运行。同时由于CPU功耗非常大,从低负荷到满负 荷,电流变化非常大,为了保证CPU能够在快速负荷变化中,不会 因为电流供应不上而无法工作,CPU供电电路要求具有非常快速的 大电流响应能力。
可编辑ppt
1
CPU供电电路组成
CPU供电电路主要有电源管理芯片,场效应管(上下管),电感, 滤波电容等元件组成。
可编辑ppt
2
CPU三相核心供电电路
可编辑ppt
3
上下管的区分
1.上管D极与P4 12V相通。 2.上管S极接下管D极。 3.下管S极接地。 4.上下管G极都通电源IC。
CPU核心供电测试点
8
上下管形式: 1.一个上管、一个下管 2.一个上管、两个下管 3.两个上管、两个下管
可编辑ppt
9
此课件下载可自行编辑修改,此课件供参考! 部分内容来源于网络,如有侵权请与我联系删除!感谢你的观看!
可编辑ppt
5
CPU核心供电短路维修方法
1.电解电容有无击穿损坏。 2.上下管有无击穿。 3.黑色钽电容有无击穿。 4.检测电源IC有无短路损坏。 5.南北桥有无短路。
插上P4就掉电。 1.上下管有无击穿。 2.滤波电解电容有无击穿。
3.电源IC有无短路损坏。
可编辑ppt
6
可编辑ppt
7
可编辑ppt
1.上管S极 2.下管D极 3.供电电感 4.电容正极

CPU单相及多相供电电路图

CPU单相及多相供电电路图

1、单项供电图
2、多项供电图
说明:图中Q1、Q2很多主板都为场管,多项供电中坏一组Q1Q2会使CPU工作不正常,引起重启等故障,如果有一组不正常,小电源IC损坏多;坏一组其它二组可能发热量大,逐个拆排除故障
3、多项供电作用
多项供电就是多组单项并联,可以提高稳定功率(电流),多项供电可以平均负载、平均热能;电流变小有可能引起CPU热、工作不稳定
可以通过主板上的电感线圈数量识别,单项供电二个电感线圈,二项供电三个电感线圈,三相供电四个电感线圈
5、故障现象
主供电滤波电容大都鼓包漏液;12V对地短路,有电源保护现象,CPU供电测试点对地短路,正常时测试点对地数值在30以上,加上CPU之后对地数值可能为20左右。

造故障现象可能是Q2被击穿、北桥坏(80%)。

电脑主板供电电路图分析

电脑主板供电电路图分析

1、结合msi-7144主板电路图分析主板四大供电的产生一、四大供电的产生1、CPU供电:电源管理芯片:场馆为6个N沟道的Mos管,型号为06N03LA,此管极性与一般N沟道Mos管不同,从左向右分别是S D G,两相供电,每相供电,一个上管,两个下管。

CPU供电核心电压在上管的S极或者电感上测量。

2、内存供电:DDR400内存供电的测量点:(1)、VCCDDR(7脚位):VDD25SUSMS-6 控制两个场管Q17 ,Q18产生VDD25SUS 电压,如图:VDD25SUS测量点在Q18的S极。

(2)、总线终结电压的产生(3)参考电压的产生VDD25SUS经电阻分压得到的。

3、总线供电:通过场管Q15产生VDD_12_A.4、桥供电:VCC2_5通过LT1087S 降压产生,LT1087S 1脚输入,2脚输出,3脚调整,与常见的1117稳压管功能相同。

5、其他供电(1)AGP供电:A1脚12V供电,A64脚:VDDQ2、结合跑线分析intel865pcd主板电路因找不到intel865pcd电路图,只能参考865pe电路图,结合跑线路完成分析主板的电路。

一、Cpu主供电(Vcore)cpu主供电为2相供电,一个电源管理芯片控制连个驱动芯片,共8个场管,每相4个场管,上管、下管各两个,cpu 主供电在测量点在电感或者场管上管的S极测量。

二、内存供电1、内存第7脚,场管Q6H1 S脚测量2.5v电压参考电路图:在这个电路图中,Q42 D极输出2.5V内存主供电,一个场管的分压基本上在0.4-0.5V,两个场管分压0.8V,3.3-0.8=2.5V2、基准电压的产生:由2.5V分压产生,内存第一脚测量,。

计算机主板各供电电路图解

计算机主板各供电电路图解

计算机主板各供电电路图解主板上的供电电路常见有CPU供电电路,内存供电电路,AGP、PCI、ISA供电电路以及I/O供电电路等,这些电源电路一种是开关电源,由双场效应管(MOSFT管)和电感线圈、电解电容组成;另一种是低压差线性调压芯片组成的调压电路。

这两种电路都能够为主板上不同的芯片和组件提供精密的电源电压。

1、CPU供电电路为了降低CPU制造成本,CPU核心电压变得越来越低,于是把ATX电源供给主板的12V、5V和3.3V直流电通过CPU的供电电路来进行高直流电压到低直流电压转换。

(1)CPU供电电路组成由于CPU工作在高频、大电流状态,它的功耗非常大。

因此,CPU供电电路要求具有非常快速的大电流响应能力,同时干扰少。

CPU供电电路使用开关电源,该电源由控制(电源管理)芯片、场效应管、电感线圈和电解电容等元件组成,其中控制芯片主要负责识别CPU供电幅值,振荡产生相应的矩形波,推动后级电路进行功率输出(控制芯片的型号常见有:HIP630l、CS5301、TL494、FAN5056等),场效应管起开关控制作用,电感线圈和电解电容起滤波作用。

主板的CPU供电电路框图如图1所示。

主板的CPU供电电路框:图1 CPU供电电路框图开机后,当控制芯片获得ATX电源输出的+5V或+12V供电后,为CPU提供电压,接着CPU电压自动识别引脚发出电压识别信号VID 给控制芯片,控制芯片通过控制两个场效应管导通的顺序和频率,使其输出的电压与电流达到CPU核心供电要求,为CPU提供工作需要的供电。

CPU的供电方式又分为许多种,有单相供电电路、两相供电电路、多相供供电电路。

(2)CPU供电电路原理图2是主板上CPU核心供电电路的简单示意图,其实就是一个简单的开关电源。

+12V是来自ATX电源的输入,通过一个由电感线圈L1和电容C1组成的滤波电路,然后进入两个开关管(场效应管)组成的电路,此电路受到PMW控制芯片控制(可以控制开关管导通的顺序和频率,从而可以在输出端达到电压要求)部分的输出所要求的电压和电流,再经过L2和C2组成的滤波电路后,基本上可以得到平滑稳定的电压曲线,这就是“多相”供电中的“一相”,即单相。

主板CPU供电电路详解

主板CPU供电电路详解

揭秘主板:主板CPU供电电路详解!相信大家看主板导购文章的时候经常听到说这块主板是三相供电,那块是两相供电的说法,而且一般总是推荐三相供电的主板。

那么两相三相到底代表什么,对于普通消费者来说应该怎么选择呢?本文将就这个问题展开,尽量让大家能够自己分辨出主板到底几相供电,并且提供一点购买建议。

CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势,我们用的ATX电源供给主板的12V,5V直流电不可能直接给CPU供电,所以我们要一定的电路来进行高直流电压到低直流电压的转换,这种电路不仅仅用在CPU的供电上,但是今天我们把注意力集中在这里。

我们先简单介绍一下供电电路的原理,以便大家理解。

一般而言,有两种供电方式。

1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。

上图只要是学过初中物理的都懂,通过电阻分压使得负载(这里想像为CPU)上的电压降低。

虽然方法简单,但由于可变电阻与负载流过相同的电流,要消耗掉大量的能量并导致升温,电压转换效率非常低,一般主板不可能用这种方法。

2.开关电源供电方式我们平时用的主板基本都用这种方式,原理图如下。

其工作原理比刚刚的电路复杂很多,笔者只能简单说说:ATX供给的12V电通过第一级LC电路滤波(图上L1,C1组成),送到两个场效应管和PWM控制芯片组成的电路,两个场效应管在PWM控制芯片的控制下轮流导通,提供如图所示的波形,然后经过第二级LC电路滤波形成所需要的电压了。

上图中的电路就是我们说的“单相”供电电路,使用到的元器件有输入部分的一个电感线圈、一个电容,控制部分的一个PWM控制芯片、两个场效应管,还有输出部分的一个线圈、一个电容。

强调这些元器件是为了后文辨认几相供电做准备。

由于场效应管工作在开关状态,导通时的内阻和截止时的漏电流都较小,所以自身耗电量很小,避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。

多相供电的引入单相供电一般能提供最大25A的电流,而现今常用的处理器早已超过了这个数字,单相供电无法提供足够可靠的动力,所以现在主板的供电电路设计都采用了两相甚至多相的设计。

电脑主板CPU供电电路原理图解

电脑主板CPU供电电路原理图解

电脑主板CPI 供电电路原理图解.多相供电模块的优点1. 可以提供更大的电流,单相供电最大能提供25A 的电流,相对现在主流的处 理器来说,单相供电无法提供足够可靠的动力, 所以现在主板的供电电路设计都 采用了两相甚至多相的设计,比如 K7、K8多采用三相供电系统,而LGA755的 Pentium 系列多采用四相供电系统。

2. 可以降低供电电路的温度。

因为多了一路分流,每个器件的发热量就减少了。

3. 利用多相供电获得的核心电压信号也比两相的来得稳定。

一般多相供电的控 制芯片(PWM 芯片)总是优于两相供电的控制芯片,这样一来在很大程度上保证 了日后升级新处理器的时候的优势。

.完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。

输入部分由一个电感线圈和一个电容 组成;输出部分同样也由一个电感线圈和一个组成; 控制部分则由一个PW 控制 芯片和两个场效应管(MOS-FE )组成(如图1)。

0丁1艸 ------ 1 中国旭日电器輸入气分I::控制部分中国旭日电器符栋梁CPU 供电外,还要给其它设备的供电,如果做成 单相电路,需要采用大功率的管,发热量很大,成本也比较高。

所以各大主板厂商都采用多相供电回路。

多相供电是将多个单相电路XX 而成的,它可以提供N 倍的电流。

小知识 场效应管:是一种单极性的晶体管,最基本的作用是开关,控制电流,输出部分 i« IVcor^其应用比较广泛,可以放大、恒流,也可以用作可变电阻。

PWM^片:PWM 卩 Pulse Width Modulation (脉冲宽度调制),该芯 片是供电电路的主控芯片,其作用为提供脉宽调制,并发出脉冲信号,使得两个场效应管轮流导通。

图2主板上的电感线圈和场效应管 了解了以上知识后,我们就可以轻松判断主板的采用了几相供电了。

三.判断方法1. 一个电感线圈、两个场效应管和一个电容构成一相电路。

这是最标准的供电系统,很多人认为:判定供电回路的相数与电容的 个数无关。

主板供电电路课件PPT

主板供电电路课件PPT

5 5VSB
PWRON#GP44
PSON#Gp42
PSIn#Gp45
I/O芯片 IT8712
PANSWH#GP43
电源开关键 PWR SW
BC540 1UF
Vin
Adj
Q187 APL1084
Vout
EC117 220UF
CMOS 电池
R196 1k
R1128
SLP_S3
R430 8.2k
南桥芯片
R1129
晶振 32.768khz
C114 18PF
双针CMOS跳线 CLR_CMOS
41
主板开机引导过程
1、插上电源线,机箱内的ATX电源加电, 加电后,ATX电源开始输出待机工作电压 (vSB5V)。这时实时时钟开始工作,向 CMOS电路和开机电路发送32.768KHz的实时 时钟信号。
2、按下电脑开关的瞬间,电源开关向南桥 芯片或I/O芯片发出开机的触发信号,触发 开机电路工作,此时电源接头的第14引脚 变成低电平,ATX电源开始工作。
25
APL5331
26
AZ1084
27
AZ117
28
LM358
29
30
RT9174
31
32
33
TL431A
34
35
36
P3055LD
37
6209
38
四、回顾与复习
39
四、回顾与复习
40
开关控制三极管 Q38
3
R396 4.7k
1 2
R395 22K
16 PSON
BC156 0.1UF

开关电源方式的AGP供电电路
19

主板CPU的PWM供电电路路图

主板CPU的PWM供电电路路图

主板CPU的PWM供电电路路图这是一个三相供电图,Q1和Q2组成一相,Q3和Q4组成一相,Q5和Q6组成一相。

每一相都是在PWM控制IC(CS5301)的控制下,轮流导流的,而不是同时导通。

CS5301通过Gate1(H)脚输出控制Q1导通与截止,通过Gate2(L)输出控制Q2的导通与截止。

当Gate1(H)输出时,Q1导通,此时Q2截止(Gate1(L)无输出),+12V端L4及滤波电容C15和C16的储能,通过Q1释放并向L1及其后并联的滤波电容充电,L1储能。

当Q1截止Q2导通时,L1上的储能通过Q2向滤波电容充电。

一相完成一个导通截止期后,下一相再工作。

多相轮流工作的好处是,功率管有更多的休息时间,减小了发热。

有的主板为减小发热,每一相上还并联一个MOS管,或预留有并联的位置。

(发给媒体评测的板子就焊上并联管,零售的就取消了变成了预留并联位)因为CPU的供电电压为低电压(1.1-1.8V),而电源为CPU供电的电压比较高(P4为+12V,AMD大部分是+5V现在AMD也越来越多的用+12V供电了),所以Q1通过的电流比Q2要小,Q1可以取指标小点。

同样,储能电感L4的指标也比后面的L1(L2、L3)小,我们在主板实物中看到:如果是环形的L4(和L1、L2、L3外形相同),但它上面绕的线也比L1等要稀。

这也是我们在一些主板上看到MOS管大小不一样的情景。

大多数主板为了采购生产方便,Q1和Q2型号相同。

以上实质上就是一个DC-DC变换,L4及C15-16组成前级DC。

L1(L2、L3及并联的滤波电容)构成后级DC通过上面介绍,我们知道PWM供电电路必须包含前DC-DC的前级电路和DC -DC后级各相组成的电路。

根据这个特点,我们就比较好分辨出主板是几相供电了。

电脑主板CPU供电电路原理图解

电脑主板CPU供电电路原理图解

电脑主板CPU供电电路原理图解一.多相供电模块的优点1.可以提供更大的电流,单相供电最大能提供25A的电流,相对现在主流的处理器来说,单相供电无法提供足够可靠的动力,所以现在主板的供电电路设计都采用了两相甚至多相的设计,比如K7、K8多采用三相供电系统,而LGA755的Pentium系列多采用四相供电系统。

2.可以降低供电电路的温度。

因为多了一路分流,每个器件的发热量就减少了。

3.利用多相供电获得的核心电压信号也比两相的来得稳定。

一般多相供电的控制芯片(PWM芯片)总是优于两相供电的控制芯片,这样一来在很大程度上保证了日后升级新处理器的时候的优势。

二.完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。

输入部分由一个电感线圈和一个电容组成;输出部分同样也由一个电感线圈和一个组成;控制部分则由一个PWM控制芯片和两个场效应管(MOS-FET)组成(如图1)。

图1单相供电电路图主板除了给大功率的CPU供电外,还要给其它设备的供电,如果做成单相电路,需要采用大功率的管,发热量很大,成本也比较高。

所以各大主板厂商都采用多相供电回路。

多相供电是将多个单相电路并联而成的,它可以提供N倍的电流。

小知识场效应管:是一种单极性的晶体管,最基本的作用是开关,控制电流,其应用比较广泛,可以放大、恒流,也可以用作可变电阻。

PWM芯片:PWM即Pulse Width Modulation(脉冲宽度调制),该芯片是供电电路的主控芯片,其作用为提供脉宽调制,并发出脉冲信号,使得两个场效应管轮流导通。

实际电感线圈、电容和场效应管位于CPU插槽的周围(如图2)。

图2 主板上的电感线圈和场效应管了解了以上知识后,我们就可以轻松判断主板的采用了几相供电了。

三.判断方法1.一个电感线圈、两个场效应管和一个电容构成一相电路。

这是最标准的供电系统,很多人认为:判定供电回路的相数与电容的个数无关。

这是因为在主板供电电路中电容很富裕,所以,一个电感加上两个场效应管就是一相;两相供电回路则是两个电感加上四个场效应管;三相供电回路则是三个电感加上六个场效应管。

电脑主板供电图解((三合一))

电脑主板供电图解((三合一))

从奔三后期开始,玩家逐渐接触到多相供电这个概念。

时至今日,CPU三相供电已经成为基本配置,最高供电相数可达夸张的16相,而内存和芯片组供电也开始用上两相乃至三相供电。

数电路相数的时候玩家有时会犯一点错误,甚至一些见多识广的编辑也免不了要犯错,那么如何准确地识别主板供电的相数呢?∙2010-1-12 22:14∙回复∙∙givinglee∙154位粉丝∙3楼“应该熟悉的元件一”首先让我们来认识一下CPU供电电路的器件,找一片技嘉X48做例子。

上图中我们圈出了一些关键部件,分别是PWM控制器芯片(PWM Controller)、MOSFET驱动芯片(MOSFET Driver)、每相的MOSFET、每相的扼流圈(Choke)、输出滤波的电解电容(Electrolytic Capacitors)、输入滤波的电解电容和起保护作用的扼流圈等。

下面我们分开来看。

∙2010-1-12 22:16∙回复∙∙givinglee∙154位粉丝∙4楼(图)PWM控制器(PWM Controller IC)在CPU插座附近能找到控制CPU供电电路的中枢神经,就是这颗PWM主控芯片。

主控芯片受VID的控制,向每相的驱动芯片输送PWM的方波信号来控制最终核心电压Vcore的产生。

∙2010-1-12 22:16∙回复∙∙givinglee∙154位粉丝∙5楼MOSFET驱动芯片(MOSFET Driver)MOSFET驱动芯片(MOSFET Driver)。

在CPU供电电路里常见的这个8根引脚的小芯片,通常是每相配备一颗。

每相中的驱动芯片受到PWM主控芯片的控制,轮流驱动上桥和下桥MOS管。

很多PWM控制芯片里集成了三相的Driver,这时主板上就看不到独立的驱动芯片了。

∙2010-1-12 22:17∙回复∙∙givinglee∙154位粉丝∙6楼早一点的主板常见到这种14根引脚的驱动芯片,它每一颗负责接收PWM控制芯片传来的两相驱动信号,并驱动两相的MOSFET的开关。

电脑主板CPU供电电路原理图解

电脑主板CPU供电电路原理图解

电脑主板C P U供电电路原理图解Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电脑主板CPU供电电路原理图解一.多相供电模块的优点1.可以提供更大的电流,单相供电最大能提供25A的电流,相对现在主流的处理器来说,单相供电无法提供足够可靠的动力,所以现在主板的供电电路设计都采用了两相甚至多相的设计,比如K7、K8多采用三相供电系统,而LGA755的Pentium系列多采用四相供电系统。

2.可以降低供电电路的温度。

因为多了一路分流,每个器件的发热量就减少了。

3.利用多相供电获得的核心电压信号也比两相的来得稳定。

一般多相供电的控制芯片(PWM芯片)总是优于两相供电的控制芯片,这样一来在很大程度上保证了日后升级新处理器的时候的优势。

二.完整的单相供电模块的相关知识该模块是由输入、输出和控制三部分组成。

输入部分由一个电感线圈和一个电容组成;输出部分同样也由一个电感线圈和一个组成;控制部分则由一个PWM控制芯片和两个场效应管(MOS-FET)组成(如图1)。

图1单相供电电路图主板除了给大功率的CPU供电外,还要给其它设备的供电,如果做成单相电路,需要采用大功率的管,发热量很大,成本也比较高。

所以各大主板厂商都采用多相供电回路。

多相供电是将多个单相电路并联而成的,它可以提供N倍的电流。

小知识场效应管:是一种单极性的晶体管,最基本的作用是开关,控制电流,其应用比较广泛,可以放大、恒流,也可以用作可变电阻。

PWM芯片:PWM即Pulse Width Modulation(脉冲宽度调制),该芯片是供电电路的主控芯片,其作用为提供脉宽调制,并发出脉冲信号,使得两个场效应管轮流导通。

实际电感线圈、电容和场效应管位于CPU插槽的周围(如图2)。

图2 主板上的电感线圈和场效应管了解了以上知识后,我们就可以轻松判断主板的采用了几相供电了。

三.判断方法1.一个电感线圈、两个场效应管和一个电容构成一相电路。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

主板上CPU核心供电电路的简单示意图说明
电脑主板供电电路原理(维修系列二)
下图(1)
下图(2)
主板的CPU供电电路最主要是为CPU提供电能,保证CPU在高频、大电流工作状态下稳定地运行,同时也是主板上信号强度最大的地方,处理得不好会产生串扰cross talk 效应,而影响到较弱信号的数字电路部分,因此供电部分的电路设计制造要求通常都比较高。

简单地说,供电部分的最终目的就是在CPU电源输入端达到CPU对电压和电流的要求,满足正常工作的需要。

但是这样的设计是一个复杂的工程,需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题,它基本上可以体现一个主板厂商的综合研发实力和经验。

图1是主板上CPU核心供电电路的简单示意图,其实就是一个简单的开关电源,主板上的供电电路原理核心即是如此。

+12V是来自ATX电源的输入,通过一个由电感线圈和电容组成的滤波电路,然后进入两个晶体管(开关管)组成的电路,此电路受到PMW Control(可以控制开关管导通的顺序和频率,从而可以在输出端达到电压要求)部分的控制输出所要求的电压和电流,图中箭头处的波形图可以看出输出随着时间变化的情况。

再经过L2和C2组成的滤波电路后,基本上可以得到平滑稳定的电压曲线(Vcore,现在的P4
处理器Vcore=1.525V),这个稳定的电压就可以供CPU“享用”啦,这就是大家常说的“多相”供电中的“一相”。

单相供电一般可以提供最大25A的电流,而现今常用的处理器早已超过了这个数字,P4处理器功率可以达到70~80W,工作电流甚至达到50A,单相供电无法提供足够可靠的动力,所以现在主板的供电电路设计都采用了两相甚至多相的设计。

图2就是一个两相供电的示意图,很容易看懂,其实就是两个单相电路的并联,因此它可以提供双倍的电流,理论上可以绰绰有余地满足目前处理器的需要了。

但上述只是纯理论,实际情况还要添加很多因素,如开关元件性能、导体的电阻,都是影响Vcore的要素。

实际应用中还存在供电部分的效率问题,电能不会100%转换,一般情况下消耗的电能都转化为热量散发出来,所以我们常见的任何稳压电源总是电气元件中较热的部分。

要注意的是,温度越高代表其效率越低。


样一来,如果电路的转换效率不是很高,那么采用两相供电的电路就可能无法满足CPU的需要,所以又出现了三相甚至更多相供电电路。

不过这也带来了主板布线复杂化,如果此时布线设计不是很合理,就会产生影响高频工作的稳定性等一系列问题。

目前在市面上见到的主流主板产品有很多采用三相供电电路,虽然可以供给CPU足够动力,但由于电路设计的不足,使主板在极端情况下的稳定性会在一定程度上受到限制。

如要解决这个问题必然会在电路设计布线方面下更大的力气,而成本也随之上升,真正在这方面设计出色的厂商寥寥无几。

从概率上计算,每个元件都有一个“失效率”的问题,用的元件越多,组成系统的总失效率就越大。

所以供电电路越简单,越能减少出问题的概率。
