天地奔牛转载机说明书2010.6

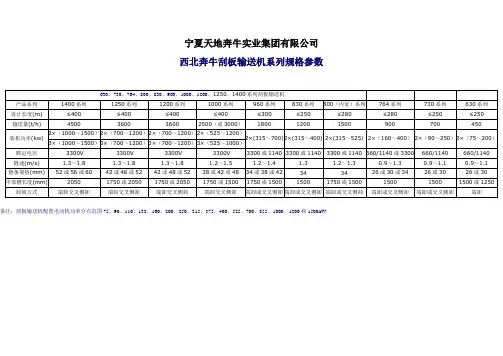

宁夏天地奔牛煤机刮板输送机主要技术参数
宽度(mm)
重量(kg)
内宽min
外宽max
26×92
26±0.8
92±0.9
28
97
3.7
30×108
30±0.9
108±1.1
32
109
3.9
34×126
34±1.0
126±1.3
36
121
4.3
中部槽型式
箱式
箱式
箱式
箱式
箱式
箱式
箱式
箱式
箱式或分体式
箱式或分体式
箱式或分体式
天地奔牛链条系列参数规格
紧凑链系列
规格
直径(mm)
节距(mm)
宽度(mm)
单位长度重量(kg/m)
平环
立环
内宽min
外宽max
内宽min
外宽max
22×86
22±0.7
86±0.9
26
74
26
64
9.5
26×92
26±0.8
660/1140
660/1140
刮板链速(m/s)
1.8～2.1
1.8～2.1
1.6～2.0
1.5～2.0
1.4～1.8
1.5～1.8
1.3～1.6
1.3～1.6
1.3～1.5
1.3～1.5
1.1～1.4
链条规格(mm)
42
38或42
38
34或38
34或38
34
30或34
34
26或30
26或30
26或30
42±1.3
146±1.5
46
135
46
奔牛皮带自移说明书
DY1200皮带自移机尾3PKAB使用说明书宁夏天地奔牛实业集团有限公司2010年8月安装、使用产品前，请阅读使用说明书DY1200----使用说明书目录1概述-----------------------------------------------------------------------------------1 2主要技术特征-----------------------------------------------------------------------2 3主要结构特点及操作规程--------------------------------------------------------3 3.1机架自行推移操作---------------------------------------------------------------3 3.2液压操作系统及润滑------------------------------------------------------------3 4安装及维护--------------------------------------------------------------------------3 5机尾快速推移装置的润滑-------------------------------------------------------4 6附图1～9-----------------------------------------------------------------------5-18DY1200----使用说明书概述1概述DY1200型皮带机尾快速推移装置用于高产高效工作面顺槽转载机与带式输送机机尾的快速推移和正确搭接，满足工作面高进度、快推进的需要，同时该装置具有自行前移功能，保证顺槽运输、转载的通畅及设备的良好衔接。
破碎机2MYC
MY800转载机自移系统（2MYC）使用说明书宁夏天地奔牛实业集团有限公司2004年7月安装、使用产品前，请阅读使用说明书目 录 1概述----------------------------------------------------------1 2主要技术特征--------------------------------------------------2 3主要结构特点及操作规程----------------------------------------3 3.1机架自行推移操作--------------------------------------------3 3.2液压操作系统------------------------------------------------3 4维护----------------------------------------------------------4 5润滑----------------------------------------------------------5 6附图1～4------------------------------------------------------6MY800----使用说明书 概 述 共 13 页 第 1 页 1.概述MY800型转载机快速推移装置用于高产高效工作面顺槽转载机的快速推移，满足工作面高进度、快推进的需要，该装置具有自行前移的功能，它突破了锚固拉移方式，在顺槽可实现转载机的快速推移,能适应三软煤层、顺槽爬坡角度不大于25°的顺槽设备自移。
其原理是利用摩擦力、互为支点、迈步自移，适用于一刀一推的作业方式，该装置以高压乳化液为动力，泵站出口压力为31.5MPa，其液压系统工作压力为20MPa，和传统的转载机推移比较，它有操作简单、方便等优点。
主要技术特征 共 13 页 第 2 页2.主要技术特征：a)自移最大推力（单缸）--------------------------------484 kNb)额定推力 （单缸）-------------------------------------307 kNc)推移缸行程-------------------------------------------950 mmd)最大调高力（单缸）-----------------------------------386 kNe)额定调高力（单缸）-----------------------------------245 kNf)抬高缸行程-------------------------------------------280 mmg)泵站出口压力---------------------------------------31.5 MPah)本机液压系统工作压力---------------------------------20 MPa主要结构特点及操作规程 共 13 页 第 3 页 3.主要结构特点及操作规程本装置主要由推移缸、支撑缸、导轨和连接件等部件组成(见图1)。
SZZ800-200转载机54ZDA说明书
共 68 页 第1 页
宁夏天地奔牛实业集团有限公司
前言
SZZ800/200-----使用说明书
1.前言
安装、使用产品前，直接使用设备的工作人员及有关管理人员应认真仔
细地阅读使用说明书。Fra bibliotek使用说明书将有助于您熟悉和了解正在选型或正在使用设备的功能应用
范围，有助于您做出明智、经济的选择。
本使用说明书包含了有关设备的安全操作规范及正确详细的使用说明和
机头架为前开口式结构，用不同厚度的高强板材拼焊，经机加工成型， 具有强度高，刚性好等特点。前开口的圆弧顶端靠两侧板处设有链轮轴组的 辅助支承，以缩小链轮轴组的支撑跨距，提高链轮轴组的强度和刚性。机头 架两侧均可安装传动装置，链轮轴组安装在前开口内，分别用两个压块固定 在机头架前端。 5.1.1.2 伸缩槽
共 68 页 第5 页
宁夏天地奔牛实业集团有限公司
SZZ800/200-----使用说明书
主要组成部分结构及用途 5.主要组成部分结构及用途:
本机主要有机头传动部、溜槽、铰接槽、刮板链、、机尾等组成(见图 1、 图 2)。 5.1机头传动部:
机头传动部(见图 3)主要由机头部分和动力部组成。机头部分由链轮轴 组、机头架、护板、防护罩、拨链器等组成。动力部由减速器、半联轴器、 电机、联接罩等零部件组成。带有法兰盘的联接罩将减速器、半联轴器、电 机等联成一体，通过联接板组装在机头架一侧，通过减速器输出轴的内花键 与链轮轴组的外花键相啮合，从而驱动链轮轴组。在减速器第一轴装有紧链 器完成紧链功能。伸缩槽液压系统(见图 4)安装在伸缩槽上，由操纵阀控制 机头部伸缩，以达到调节刮板链的作用。 5.1.1机头部分(见图5) 5.1.1.1机头架
SZZ 800／200 中双链刮板转载机
转载机自移说明书
C
0 7m
0 7m 1m
12
13
0 7m
B
0 7m
0 7m 1m
转载支撑缸
转载支撑缸
破碎支撑缸
转载支撑缸
转载支撑缸
破碎支撑缸
1m 2m
0 7m
2m
C
1m 2m
0 7 m C2m
1m
2m
0 7m
2m
B
19
推移缸
14 13/3m
0 7m
B
0 7m
0 7m 1m
奔 牛 BE N NI U
15
16
13/3m
2m
2m
0 7m B
A B
C
破碎支撑缸
转载凹槽支撑缸
图2 液压系统
转载支撑缸
1
2
3
4
5
6
7
8
9 10 11
12
3765
3747 20
2050
2600
20 3000
14105
奔 牛 B E N N I U
2MYC 宁夏 西北 奔牛 实业 集团 有限 公司
共9页 第 6页
13
14 15 16
17
17
2470
MY800----使用说明书
MY800
转载机自移系统
（2MYC）
使用说明书
宁夏西北奔牛实业集团有限公司
2004 年 7 月 安装、使用产品前，请阅读使用说明书
西北奔牛实业集团有限公司
目
录
MY800----使用说明书
