变压器的制作方法

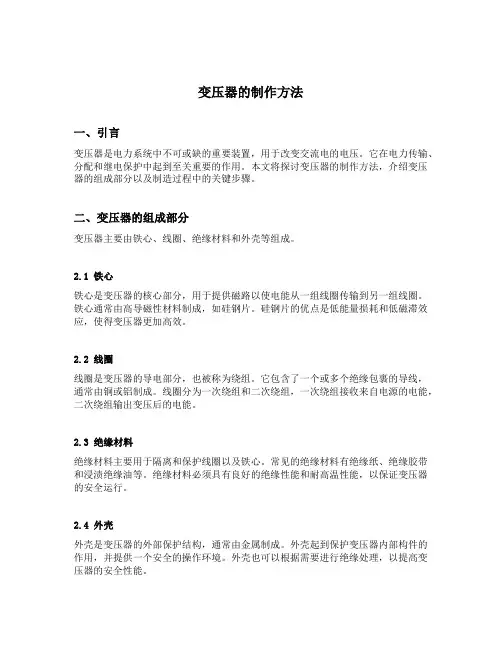

变压器的制作方法一、引言变压器是电力系统中不可或缺的重要装置，用于改变交流电的电压。
它在电力传输、分配和继电保护中起到至关重要的作用。
本文将探讨变压器的制作方法，介绍变压器的组成部分以及制造过程中的关键步骤。
二、变压器的组成部分变压器主要由铁心、线圈、绝缘材料和外壳等组成。
2.1 铁心铁心是变压器的核心部分，用于提供磁路以使电能从一组线圈传输到另一组线圈。
铁心通常由高导磁性材料制成，如硅钢片。
硅钢片的优点是低能量损耗和低磁滞效应，使得变压器更加高效。
2.2 线圈线圈是变压器的导电部分，也被称为绕组。
它包含了一个或多个绝缘包裹的导线，通常由铜或铝制成。
线圈分为一次绕组和二次绕组，一次绕组接收来自电源的电能，二次绕组输出变压后的电能。
2.3 绝缘材料绝缘材料主要用于隔离和保护线圈以及铁心。
常见的绝缘材料有绝缘纸、绝缘胶带和浸渍绝缘油等。
绝缘材料必须具有良好的绝缘性能和耐高温性能，以保证变压器的安全运行。
2.4 外壳外壳是变压器的外部保护结构，通常由金属制成。
外壳起到保护变压器内部构件的作用，并提供一个安全的操作环境。
外壳也可以根据需要进行绝缘处理，以提高变压器的安全性能。
三、变压器制造过程3.1 设计变压器的制作过程始于设计阶段。
设计师根据应用需求确定变压器的额定功率、额定电压比和铁心的尺寸等。
设计需要考虑变压器的效率、体积和可靠性等因素。
3.2 制作铁心制作铁心是变压器制造的第一步。
通过切割硅钢片，并按照设计要求叠加在一起，形成铁心的核心。
硅钢片之间通过绝缘片进行隔离，以防止电流漏失和磁损耗。
3.3 绕制线圈绕制线圈是变压器制造的关键环节之一。
将绝缘包裹的导线依次绕制在铁心上，形成一次绕组和二次绕组。
在绕制过程中，导线的绝缘必须得到保护，避免与铁心短路或与其他导线发生短路。
3.4 绝缘处理绝缘处理是确保变压器正常运行的重要步骤。
通过浸渍绝缘油或其他绝缘液体，将绝缘材料浸渍在线圈和铁心周围，以提高绝缘强度和耐热性能。
变压器制作流程
变压器制作流程变压器是一种用来改变交流电压的电气设备，它在电力系统中起着至关重要的作用。
在本文中，我们将介绍变压器的制作流程，帮助大家更好地了解变压器的工作原理和制作过程。
首先，变压器的制作需要准备一些基本材料和工具，包括铁芯、绕组线、绝缘纸、绝缘漆、绝缘胶带、绝缘管等材料，以及绕线机、绝缘测试仪、绝缘处理设备等工具。
在准备工作完成后，制作变压器的具体流程如下：1. 铁芯制备，首先需要对铁芯进行切割和组装，以满足变压器设计的要求。
铁芯的质量和形状对变压器的性能有着重要的影响，因此在铁芯制备过程中需要严格控制尺寸和形状的精度。
2. 绕组制作，绕组是变压器中起着电磁能转换作用的部件，它由绕组线和绝缘材料组成。
在绕组制作过程中，需要根据设计要求将绕组线绕制在铁芯上，并使用绝缘纸、绝缘漆等材料对绕组进行绝缘处理，以确保绕组的安全可靠。
3. 绝缘处理，在整个变压器制作过程中，绝缘处理是至关重要的环节。
通过对绕组和铁芯进行绝缘处理，可以有效地防止绝缘击穿和绝缘老化现象的发生，提高变压器的安全可靠性。
4. 组装调试，在完成铁芯制备、绕组制作和绝缘处理后，需要将它们进行组装，并进行一系列的调试工作。
包括绝缘测试、匝间电压测试、短路测试等，以确保变压器的性能符合设计要求。
5. 油浸处理，对于一些大型变压器来说，还需要进行油浸处理。
油浸处理可以有效地提高变压器的绝缘性能，同时还可以对变压器进行散热和防腐蚀处理。
通过以上几个步骤，一个完整的变压器制作流程就完成了。
在实际生产中，还需要严格按照相关标准和规范进行操作，确保变压器的质量和性能达到要求。
总之，变压器的制作流程虽然复杂，但是通过科学的工艺和严格的质量控制，可以生产出高质量、高性能的变压器产品，为电力系统的稳定运行提供了重要保障。
希望本文能够帮助大家更好地了解变压器的制作过程，对相关领域的从业人员有所帮助。
变压器的生产流程
变压器的生产流程变压器的生产流程可以大致分为以下几个步骤：原材料准备、绕线、铁芯制作、组装、浸渍、测试和包装。
下面将详细介绍每个步骤的具体操作过程。
1. 原材料准备变压器的主要原材料包括铜线、绝缘纸、硅钢片等。
在生产过程中，需要根据设计要求选购各种规格和材质的原材料，确保产品性能和质量。
铜线用于绕制线圈，绝缘纸用于包裹线圈，硅钢片用于制作铁芯。
原材料的质量和规格直接影响到变压器的性能和效率。
2. 绕线绕线是变压器生产过程中最关键的一环，也是最费时费工的步骤之一。
绕线工艺要求精确，需要根据设计要求将铜线绕制成符合要求的线圈结构。
通常采用自动绕线机进行绕线，可以提高效率和准确度。
绕线完成后需要进行线圈的绝缘处理，确保线圈之间不会发生短路。
3. 铁芯制作铁芯是变压器的重要组成部分，用于传输和改变电磁场。
铁芯的制作需要选用优质的硅钢片，按照设计要求进行精密切割和堆垛。
铁芯的制作过程影响着变压器的电气性能和能效，需要经过精密的加工和测试。
4. 组装在组装过程中，需要将绕制好的线圈和铁芯按照设计要求进行组装。
组装过程中需要注意线圈和铁芯之间的位置和连接，确保组件的稳固和可靠。
同时，需要对组件进行绝缘处理，以防止发生短路和漏电现象。
5. 浸渍浸渍是为了提高变压器的绝缘性能和散热效果。
在浸渍过程中，会使用绝缘树脂将变压器的整体进行浸渍，形成一层保护膜。
浸渍后的变压器更加耐用和安全，可以应对各种恶劣环境和工作条件。
6. 测试在生产过程的最后阶段，需要对变压器进行严格的测试和检验。
测试包括电气性能测试、绝缘测试、温升测试等，确保产品符合设计要求和标准。
只有通过测试的产品才能出厂销售，保证产品质量和性能。
7. 包装最后，需要对已经完成测试的变压器进行包装和标识。
包装要求牢固和美观，以防止运输过程中发生损坏。
同时需要标明产品型号、生产日期、性能参数等信息，便于用户了解和选择。
总而言之，变压器的生产流程包括多个环节和步骤，需要精密的加工和严格的检测。
变压器制作工艺
变压器制作工艺我呀，一直对变压器特别着迷。
这东西看起来就是个大铁疙瘩，可在电力的世界里，它就像个超级魔法师。
今天我就来和大家唠唠变压器的制作工艺，那可真是一门大学问呢！你知道变压器是干啥的吗？简单说啊，它就像一个电力的搬运工。
比如说，发电厂产生的电电压很高，就像汹涌澎湃的大河，那我们家里能用这么高电压的电吗？肯定不行啊，那就得靠变压器把电压降低，变成适合我们日常使用的涓涓细流。
那变压器是怎么制作出来的呢？这得从它的核心部件说起。
变压器的核心是铁芯，这铁芯就像是变压器的骨架。
制作铁芯的材料可讲究了，一般是硅钢片。
这些硅钢片薄得像纸片一样，为啥要这么薄呢？嘿，这就跟穿衣服似的，一片一片叠起来，能减少涡流损耗呢。
要是铁芯选的材料不好，就像人穿了件破棉袄，保暖效果大打折扣，在变压器这儿就是电能损耗大得很。
我有个朋友，他以前在一个小作坊见过制作变压器铁芯的过程。
他跟我说，那些工人就像对待宝贝一样对待那些硅钢片。
一片一片地挑选，有一点点瑕疵都不行。
这就好比我们挑水果，要是有个烂疤的水果，你肯定也不想要啊。
那些工人把硅钢片叠起来的时候，小心翼翼的，就像在搭积木，要是搭歪了，整个变压器的性能就会受到影响。
我当时就想，这变压器的制作可真不简单啊，一点马虎不得。
说完铁芯，咱再来说说绕组。
绕组就像是变压器的血管，电流就在这里面流淌。
绕组是用铜或者铝制成的线绕成的。
你可别小看这线，它的粗细、绕制的圈数都有严格的要求。
如果线太细了，就像小水管通水，流量肯定小，承载不了大电流啊，那变压器就容易出问题。
绕制绕组的时候，工人们就像在编织一个精密的网。
我曾经看过一个老师傅绕制绕组，他的手就像有魔力一样，线在他手里听话得很。
他一边绕还一边念叨着：“这圈数可不能错啊，错了就全乱套了。
”这铁芯和绕组弄好了，还得把它们组装到一起呢。
这就像是把骨架和血管组合起来，让这个“身体”完整起来。
在组装的过程中，要保证铁芯和绕组之间的绝缘性。
这绝缘要是没做好，就像电线漏电一样危险。
变压器制作流程
变压器制作流程变压器是一种用来改变交流电压的电器设备，它在电力系统中起着至关重要的作用。
变压器的制作流程需要经过多道工序，下面我将为大家详细介绍变压器的制作流程。
首先，变压器的制作需要准备好所需的原材料，包括硅钢片、绝缘材料、线圈等。
硅钢片是变压器铁芯的主要材料，它具有较低的磁滞损耗和涡流损耗，能够有效地减小变压器的铁损。
绝缘材料用于包裹线圈，起到绝缘和固定线圈的作用。
其次，制作变压器的铁芯是一个重要的工序。
首先要根据设计要求将硅钢片剪成所需尺寸，然后按照一定的叠放方式将硅钢片叠压在一起，形成铁芯的形状。
在叠放的过程中，需要注意硅钢片的叠放方向，以减小磁通的漏磁，提高变压器的效率。
接下来是线圈的制作。
线圈是变压器中起到电磁感应作用的部件，一般由绝缘铜线绕制而成。
制作线圈需要根据设计要求将绝缘铜线绕制成所需的匝数和层数，然后将绕制好的线圈固定在绝缘材料上，形成一个完整的线圈组件。
然后是变压器的组装。
在组装过程中，需要将制作好的铁芯和线圈组件按照设计要求进行组合，然后再加装绝缘材料和端子，最后进行绝缘处理和固定，使得整个变压器成品具有良好的绝缘性能和机械强度。
最后是变压器的测试和调试。
在制作完成后，需要对变压器进行一系列的测试，包括空载试验、负载试验、绝缘电阻测试等，以确保变压器的各项性能指标符合设计要求。
在测试合格后，还需要对变压器进行调试，调整变压器的参数，以满足实际工作的需要。
总的来说，变压器的制作流程包括原材料准备、铁芯制作、线圈制作、组装、测试和调试等多个环节。
每个环节都需要严格按照设计要求和工艺流程进行操作，以确保制作出的变压器具有良好的品质和性能。
希望通过本文的介绍，能够对变压器的制作流程有一个更加深入的了解。
变压器的制作方法
变压器的制作方法一、前言变压器是电力系统中不可缺少的重要元件，其作用是将高电压变成低电压或将低电压变成高电压。
本文将介绍变压器的制作方法，包括选材、设计、制造和测试等方面。
二、选材1. 铁心材料铁心是变压器的核心部分，它决定了变压器的性能。
常用的铁心材料有硅钢片和铁氧体。
硅钢片具有较好的导磁性能和低损耗，适用于低频应用；而铁氧体则具有更好的高频性能，适用于高频应用。
2. 绕组材料绕组是变压器中起到传输电能作用的部分。
常见的绕组材料有漆包线和纸包线。
漆包线可以承受较大电流和高温，适合于大功率应用；而纸包线则具有较好的耐热性和耐腐蚀性。
3. 绝缘材料绝缘材料是保证绕组与铁心之间不会发生短路或击穿的关键。
常见的绝缘材料有纸板、云母板、玻璃纤维布等。
三、设计1. 计算变比变比是变压器的重要参数，它决定了输入电压与输出电压的比值。
根据实际需要和电源电压，可以计算出变比。
例如，输入电压为220V，输出电压为12V，则变比为220/12=18.3。
2. 计算绕组参数绕组参数包括匝数、截面积和长度等。
在计算时需要考虑到绕组的承载能力和损耗情况。
通常采用漆包线或纸包线制作绕组。
3. 计算铁心参数铁心参数包括磁通密度、截面积和长度等。
在计算时需要考虑到铁心的损耗情况和磁通饱和问题。
常用的铁心形式有E型、I型、U型等。
1. 制作绕组首先根据设计要求制作好绕组，在漆包线或纸包线上进行匝数的缠绕，并进行必要的焊接和固定。
然后将两个不同匝数的绕组分别固定在铁心上。
2. 制作铁心根据设计要求选用合适的铁心材料，然后进行切割、冲孔和折弯等加工工艺，最终组装成铁心。
3. 绝缘处理将绕组与铁心之间的绝缘材料进行固定和处理，以保证不会发生短路或击穿。
4. 安装外壳根据需要可以为变压器安装外壳，以保护内部电路和元件。
外壳可以采用金属或塑料等材料制作。
1. 绝缘测试使用高压测试仪对变压器的绝缘性能进行测试，以确保其符合要求。
2. 负载测试在负载条件下对变压器的输出电压和电流进行测试，以确定其实际性能是否符合设计要求。
制作变压器的方法
制作变压器的方法变压器是一种电气设备，用来改变交流电的电压。
它由两个或更多的线圈（称为原线圈和辅助线圈）组成，这两个线圈之间通过磁场耦合。
在这篇文章中，我将详细介绍制作变压器的方法。
1.准备工作：首先，制作变压器之前，我们需要准备一些基本的材料和工具。
这些材料包括铁芯、铜线、绝缘材料以及绝缘胶带等。
而工具则包括锤子、钳子、绝缘刀、绕线机等。
2.选择铁芯：铁芯是变压器中的一个重要组成部分，它起到了支撑和引导磁场的作用。
常见的铁芯材料有硅钢片、镍铁合金等。
在制作变压器时，我们需要根据实际需求选择适合的铁芯材料。
3.制作线圈：制作变压器的第一步是制作线圈。
线圈是由绝缘线或铜线绕成的。
我们需要根据需要确定线圈的匝数和线径。
线圈可以使用绕线机进行制作，这样可以保证线圈的匝数和线径的准确性。
4.安装线圈：当完成线圈制作后，需要将线圈安装在铁芯上。
一般来说，原线圈会先绕在铁芯上，然后再将辅助线圈绕在原线圈旁边。
在安装线圈的过程中，需要确保线圈的匝数和方向是正确的。
5.绝缘处理：制作变压器时，绝缘处理是非常重要的一步，它能有效地防止电流泄露和短路。
在安装线圈后，我们需要使用绝缘胶带或绝缘材料将线圈进行绝缘处理。
同时，还可以在线圈的两侧加上绝缘垫片，以增强绝缘效果。
6.连接电路：最后一步是连接电路。
我们需要将输入和输出线路连接到线圈上。
在连接电路时，需要确保线路的接触良好，并使用绝缘胶带进行固定。
此外，还可以添加保护装置，如保险丝等，以保证变压器的安全使用。
总结：制作变压器需要一定的电子知识和技术。
除了上述的步骤外，还需要对电磁学和电路原理有一定的了解。
另外，制作变压器时应注意安全，避免触电和短路等危险。
最后，制作出来的变压器应进行严格的测试和检验，以确保其性能稳定和安全可靠。
小型变压器的制作步骤
小型变压器的制作步骤
小型变压器的制作步骤如下：
1. 准备材料：变压器骨架、漆包线、绝缘纸、磁芯、胶带、剪刀、烙铁、万用表等。
2. 绕线：根据变压器的设计参数，选择合适的漆包线，并将其绕在变压器骨架上。
通常，初级绕组和次级绕组需要分别绕制，并且需要注意绕线方向和绕线匝数。
3. 绕制磁芯：将磁芯套在变压器骨架上，并将初级绕组和次级绕组的线头分别绕在磁芯上。
4. 绝缘处理：在绕线和绕制磁芯的过程中，需要注意绝缘处理，以避免短路。
可以使用绝缘纸或胶带来进行绝缘处理。
5. 组装：将绕制好的变压器骨架、磁芯和绝缘处理好的线头组装在一起，并用胶带固定。
6. 测试：使用万用表测试变压器的初级和次级绕组的电阻，以确保绕组的连接正确和绕组的电阻符合设计要求。
7. 封装：将组装好的变压器封装在合适的外壳中，以保护变压器并提高其可靠性。
需要注意的是，变压器的制作需要一定的专业知识和技能，如果没有相关经验，建议在专业人士的指导下进行制作。
同时，变压器的制作需要注意安全，避免触电和短路等危险情况的发生。
干式变压器制作步骤
干式变压器制作步骤嗨，朋友！今天我就来给你唠唠干式变压器是咋制作的。
这可不像搭积木那么简单，但只要一步一步来，也没那么神秘。
咱得先说说材料准备。
就好比盖房子得先准备好砖头、水泥啥的，制作干式变压器也得有齐全的材料。
首先是铁芯材料，这就像人的骨架一样重要。
硅钢片是个不错的选择，它的导磁性能好得很呢。
那些硅钢片一片一片的，得挑选质量好的，可不能有破损或者变形的，要是有了，那就像人的骨架断了根骨头，整个变压器的性能肯定受影响。
我就见过一次，有个新手在选硅钢片的时候不仔细，结果做出的变压器效率低得很，被师傅狠狠骂了一顿，说他做事不认真，这可是个教训啊。
然后是绕组材料，绕组就像是变压器的肌肉，铜或者铝线是常用的。
铜的导电性好，就像运动健将的肌肉一样有力量。
在选择绕组线的时候，线径的大小要根据变压器的功率等参数来确定。
我记得有次和老张一起做变压器，他在计算线径的时候算了好几遍，那认真劲儿，就像在数自己的宝贝似的。
我还打趣他说：“老张，你这是数钱呢？这么仔细。
”他白了我一眼说：“这线径要是选错了，这变压器可就成了个病秧子了，哪能不仔细。
”有了材料，就开始制作铁芯了。
这一步可讲究技巧了。
要把那些硅钢片一片一片地叠起来，这就像搭一个精密的模型。
每一片硅钢片的叠放方向都得注意，要保证磁路的畅通，要是叠错了，那磁路就像堵车的马路一样，乱七八糟的。
我们厂里有个老师傅，他叠硅钢片的时候那手稳得很，就像机器一样精准。
他还经常跟我们说：“这铁芯要是做不好，后面的努力都白费，就像盖房子地基没打好，房子能结实吗？”我们都深以为然。
接下来就是绕制绕组啦。
这绕组的绕制可不像我们随便缠个线团那么简单。
要按照设计好的匝数来绕，就像按照菜谱做菜一样，少一道工序都不行。
先把线固定在骨架上，然后一圈一圈地绕，绕的时候要注意线的平整度，不能有交叉或者打结的情况。
我有个同事小李，刚开始绕绕组的时候，总是把线弄乱，急得他像热锅上的蚂蚁。
我就跟他说：“小李啊，你这绕线就像绣花一样，得有耐心。
制作变压器的方法
制作变压器的方法
制作变压器的方法主要包括以下几个步骤：
1. 准备材料和工具：变压器的主要材料包括磁铁、铜线、铁芯和绝缘材料等。
工具包括锤子、钳子、钢尺、焊接工具等。
2. 制作铁芯：将铁芯切割成适当的形状，通常是一个或多个环形铁芯。
确保铁芯表面光滑，以减少磁通漏失。
3. 绕制线圈：将铜线围绕在铁芯上，形成线圈。
可以绕制多层线圈以提高变压器的效率。
确保线圈平整、紧密且无交叉。
4. 焊接和连接：通过焊接或螺栓将线圈固定在铁芯上，并确保线圈的安全连接。
同时连接线圈的端子以实现输入和输出电路的连接。
5. 绝缘处理：使用绝缘材料（如绝缘胶带或绝缘漆）将线圈和铁芯绝缘，防止电流短路和漏电。
6. 测试和调整：将制作好的变压器连接到电源和负载上，进行测试和调整。
确保变压器能够正常工作并满足设计要求。
需要注意的是，制作变压器需要具备一定的电工知识和技能，同时也需要遵循安
全操作规范，以确保制作过程和使用过程的安全性。
如果没有相关的经验和专业知识，建议寻求专业人士的帮助或购买现成的变压器产品。
变压器制作方法
变压器制作方法1. 简介变压器是一种电气设备，用于改变交流电的电压大小。
它是基于电磁感应原理工作的，由两个或多个线圈组成。
其中一个线圈称为“主线圈”，它与供电电源相连，另一个线圈称为“副线圈”，它与负载相连。
通过改变主线圈和副线圈的匝数比例，变压器可以提供不同电压级别的电力输送。
在本文中，我们将探讨制作变压器的基本方法。
2. 材料准备要制作一个变压器，我们需要准备以下材料和工具： - 铁心：铁心是变压器的核心部分，它由硅钢片堆叠而成，以减少磁滞和涡流损耗。
- 线圈：主线圈和副线圈的线圈通常由漆包线制成。
漆包线是一种包覆有绝缘漆的导线，可以提供良好的电气绝缘性能。
- 绝缘材料：绝缘材料用于包裹线圈，以防止它们之间的短路。
常用的绝缘材料有绝缘胶带、绝缘漆等。
- 磁性材料：除了铁心外，我们还需要一些磁性材料，如磁性片，用于增加变压器的效率。
3. 制作步骤下面是制作一个简单变压器的步骤：步骤一：制作铁心1.使用硅钢片堆叠铁心。
硅钢片的堆叠方式可以根据设计要求选择，常见的方式有E型、I型和U型等。
2.使用胶水或焊接将硅钢片粘合在一起，确保整个铁心的稳定性。
步骤二：制作线圈1.根据设计要求计算主线圈和副线圈的匝数比例。
2.在绝缘材料上将主线圈和副线圈缠绕起来，确保线圈之间有足够的绝缘距离，防止短路。
步骤三：安装线圈1.将制作好的线圈安装在铁心上。
确保线圈的平衡和稳定。
2.使用绝缘胶带或胶水将线圈固定在铁心上，防止它们松动或滑动。
步骤四：添加磁性材料1.在变压器的铁心上添加适当数量的磁性片。
这些磁性片可以增加变压器的效率。
2.确保磁性片与线圈之间有足够的间隙，以减小磁滞损耗。
步骤五：绝缘处理1.使用绝缘胶带或绝缘漆对整个变压器进行绝缘处理。
这将保护变压器免受潮湿和污染的影响，并防止短路。
2.检查变压器的绝缘性能，确保它符合安全标准。
4. 结论制作变压器是一项需要谨慎操作的任务。
在制作过程中，要确保铁心的稳定性，线圈之间的绝缘距离以及绝缘材料的质量。
变压器的制作方法
变压器的制作方法
变压器的制作方法分为以下几个步骤：
1. 确定变压器的参数：包括输入和输出电压、电流以及频率等。
2. 选择铁心材料：根据变压器的功率大小和频率，选择适合的铁心材料，如硅钢片。
3. 制作铁心：将选定的铁心材料按照规定的尺寸切割成片状，并使用绝缘漆进行绝缘处理。
4. 绕制线圈：根据变压器的设计要求，在铁心的两侧绕制两组线圈，分别是输入线圈和输出线圈。
线圈的绕制可以使用绝缘导线，每组线圈的匝数和绝缘层之间的间距要符合设计要求。
5. 绝缘处理：将绕制好的线圈固定在铁心上，然后进行绝缘处理，一般使用绝缘胶纸或绝缘漆进行包覆，以防止线圈之间和线圈与铁心之间的短路。
6. 安装外壳：将制作好的线圈和铁心装入变压器外壳中，固定好。
7. 进行电性能测试：将制作好的变压器连接到电源和负载上，进行电性能测试，包括测量输入和输出电压、电流、效率以及温升等指标。
8. 包装和出厂：经过测试合格后，对变压器进行包装，做好防护措施，并出厂。
需要注意的是，制作变压器需要具备专业的知识和技能，并按照相关的安全规定进行操作，以确保变压器的质量和安全性。
因此，建议在制作变压器时寻求专业的指导或委托专业的制造商进行制作。
自制变压器的简单方法
自制变压器的简单方法
1 如何制作变压器
制作变压器是一门技术活，它需要有一定的基础知识，如电学、机械学等，而且它的制作也具有一定的技巧性。
变压器是利用一定的原理，将高或低电压转换成另一种电压的一种装置，在电子产品的生产工艺中尤其重要。
那么怎样自制变压器呢？
2 所需材料
要自制变压器，首先需要准备相关材料，可以购买市面上的专业线圈材料，也可以自己制作，但要记得选择耐高温、耐腐蚀的材料，当然也要考虑其它相关特性，如电阻值、耐久性等。
3 基本结构
变压器的基本结构有固定结构和可调整结构两种，固定结构的安装比较简单，常用于电器的应用，而可调整结构则更加复杂，可以根据实际的使用情况进行调整，如调节变压器输出电压等。
4 制作步骤
1、先将线圈材料进行有计划的分割，其中应有主线圈、副线圈，和分支端线圈；
2、将线圈材料按照标准图纸要求，套装在变压器外壳内；
3、将变压器内线圈两端备心用无线电口联结到变压器底座上；
4、将主线圈两端接到选择变压器底座上；
5、最后再将副线圈端子口两端备心插入变压器底座上的相应插口；
6、检查整个变压器的外观，确认其规格大小合适等要求。
5 测试
最后，自制的变压器需要经过测试才可以使用，测试的内容包括
电压的输入、输出和损耗等，一旦发现异常，可以通过校正和修理调整，直至达到良好的使用效能。
以上就是如何自制变压器的简单方法，由于它受到各种因素的影响，因此需要用较高的技术水平和严格的标准来制作，它的质量对电
子设备起着至关重要的作用。
变压器制作工艺ppt课件
43
十四. 校脚：
1、此工序是将变压器针脚校正，校直，以有利于整机装配插板 2、用校脚钳或校脚板校正针脚，校完后的变压器能顺利插入样孔 3、校脚时不能将针脚拔出，不能损伤针脚焊锡及刮伤漆包线，不 能将变压器骨架校裂，不能损害变压顺外观。
44
十五. 贴标签：
45
十六外观检查：
46
十七. 包装：
13
引线挂PIN：
1.当结束线压线圈挂PIN时，结束端回线前须横贴一块胶带
作隔离
2.原则上以一线一凹槽方式出线，当出入线于骨架同一凹槽
出线，或同一PIN有多组使用同一凹槽及相邻凹槽出线时， 则在装TUBE，焊锡时注意避免短路；
3.引线长度以实用为准，不可过长，以免浪费，如需绞线，
长度须多预留10%-30%
＿＿
Power transformer
1
一.变压器分类
按用途分类
电源变压器 驱动变压器 脉冲变压器 通讯变压器 互感器
低频变压器 中频变压器 高频变压器 音频变压器
2
按工作频率分类
二. 变压器的制作流程
绕线 理线 焊锡 组装 测试
含浸、烘烤
洗脚
复测
合脚
标签
外观
包装
3
三. 变压器绕组节构
4
四. 工艺说明
14
1.包胶带：
15
2 .绝缘线：
16
3.外层绕组绝缘：
17
4.压线胶带及反包隔离胶带：
18
包铜箔：
19
1.背胶、截切：包胶平整，切口 光滑，不可有毛刺；
20
2.焊引线：焊点平滑，不可有锡 尖、毛刺；
21
3.内铜箔切口绝缘
变压器生产工艺流程
变压器生产工艺流程变压器是一种将高电压转换成低电压或低电压转换成高电压的电器设备，它在电力系统中起着至关重要的作用。
下面将介绍一下变压器的生产工艺流程。
1. 材料准备：变压器的主要组成部分是铁芯和线圈。
铁芯通常由取向硅钢片制成，具有优良的导磁性能。
线圈主要由铜线或铝线绕制而成。
在生产工艺开始前，需要对这些材料进行充分的准备和检验，确保其质量合格。
2. 铁芯制造：铁芯制造是变压器生产中的关键步骤。
首先，将取向硅钢片剪裁成所需的形状和尺寸。
然后将这些片层叠组装起来，并进行表面处理和热处理，以提高其导磁性能和耐腐蚀性。
3. 线圈制造：线圈是变压器的另一个重要组成部分。
根据设计要求，将铜线或铝线绕制成所需的匝数和层数，并进行绝缘处理，以避免电流泄漏和短路。
4. 组装：在变压器的组装过程中，首先将铁芯和线圈组装在一起，并进行绝缘和固定处理，确保它们的位置和连接稳固可靠。
然后，将绝缘材料和冷却装置安装到变压器中，以提高其绝缘性能和散热效果。
5. 测试和调试：完成组装后，需要对变压器进行全面的测试和调试，以确保其工作正常并符合设计要求。
测试项目包括绝缘耐压测试、漏电流测试、温升测试、负载和空载试验等。
6. 包装和出厂检验：完成测试和调试后，将变压器进行包装，并进行出厂检验。
出厂检验包括外观检查、功能检测、标志和说明书的填写等，以确保变压器能够安全运输和正确使用。
总结起来，变压器的生产工艺流程包括材料准备、铁芯制造、线圈制造、组装、测试和调试以及包装和出厂检验。
通过这些工序的精心操作和严格检验，可以确保所生产出的变压器具有优良的性能和可靠的品质。
制作变压器的方法
制作变压器的方法引言变压器是一种用来改变交流电压的设备，它在电力系统、电子设备以及各种电工应用中起着重要的作用。
本文将介绍制作变压器的方法，包括所需材料、制作步骤以及注意事项。
所需材料制作一个基本的变压器所需的材料有：•铁芯•绕组线•绝缘纸•绝缘漆•强力胶水•密封胶带•电缆•保险丝•电源插头制作步骤1. 准备铁芯首先，需要准备一个适当尺寸的铁芯。
铁芯可以是铁磁材料，比如硅钢片或铁粉。
2. 绕制一层绝缘纸在铁芯的一端绕制一层绝缘纸，以增加绕组的绝缘性能。
绝缘纸可以防止绕组线与铁芯直接接触，避免短路。
3. 绕制初级绕组使用绕组线绕制初级绕组，绕制的圈数和线径根据所需的变压比和功率来确定。
绕制时要保证每圈之间有着良好的绝缘，可以在每圈之间加上绝缘纸。
4. 绕制次级绕组在初级绕组的外侧绕制次级绕组，同样需要保证绝缘性能。
次级绕组的圈数和线径也需要根据所需的变压比和功率来确定。
5. 绝缘处理在绕制完成后，对绕组进行绝缘处理，利用绝缘漆对绕组进行喷涂或浸渍，提高绝缘强度。
然后用密封胶带包裹绕组，确保绝缘性能和固定绕组。
6. 连接电缆将绕制好的变压器的绕组两端连接到电缆上，其中一端连接到电源插头，另一端连接到负载。
注意在连接过程中，要根据电缆的规格选择适当的接线方式，以确保安全可靠。
7. 安装保险丝为了保护变压器和负载，可以在电缆与电源插头之间安装一个保险丝，以防止过载和短路。
注意事项在制作变压器的过程中需要注意以下几点：1.选择合适尺寸和材料的铁芯，以提高电磁感应效率和减少能量损耗。
2.绕制绕组时要保证每圈之间的绝缘性能，以防止短路。
3.绝缘处理要均匀和完整，以提高绝缘强度和防止绕组受潮。
4.在连接电缆时，要确保接线良好，松动的接线可能导致电压损失和短路。
5.安装保险丝是为了保护变压器和负载安全，应根据变压器的额定功率选择适当的保险丝。
结论通过以上步骤，我们可以制作一个基本的变压器。
然而，制作变压器需要一定的专业知识和技术，所以在制作之前，建议先了解相关的电工知识和安全操作规程。
变压器制作方法
变压器制作方法哎呀，写变压器的制作方法，这可真是个技术活儿，不过既然你要求得这么具体，那就让我来给你讲讲，咱们就当是唠嗑，轻松点。
首先，咱们得明白，变压器这玩意儿，就是用来变电压的，把高压变成低压，或者反过来，这在电力系统中可重要了。
但是，别急，咱们得一步步来。
首先，你得有个铁芯，这玩意儿就像是变压器的骨架，得结实。
铁芯通常用的是硅钢片，因为硅钢片的磁性能好，不容易磁化，也不容易退磁。
你得把这些硅钢片叠起来，叠的时候得小心，别让它们互相摩擦，因为摩擦会产生热量，影响变压器的性能。
叠好了铁芯，接下来就是绕线圈了。
线圈是变压器的心脏，它决定了变压器的变压能力。
绕线圈的时候，你得先决定是绕高压线圈还是低压线圈。
高压线圈通常绕在铁芯的外面，因为高压线圈的电流小，电阻大，所以发热也大，放在外面有利于散热。
低压线圈呢，就绕在高压线圈里面，因为低压线圈的电流大，电阻小，发热小。
绕线圈的时候，你得用绝缘漆包线，这样线圈之间就不会短路。
绕的时候要均匀，不能有松有紧，否则会影响变压器的性能。
绕好之后，你得用绝缘材料把线圈固定好，防止线圈松动。
接下来，就是组装了。
你得把线圈和铁芯组装在一起，然后用绝缘材料把整个变压器包裹起来，这样就能防止漏电和短路。
最后，就是测试了。
你得检查变压器的绝缘性能，看看有没有漏电的地方。
然后，你得测试变压器的变压效果，看看电压变压是否准确。
好了，这就是一个简单的变压器制作方法。
当然，这只是个大概的流程，实际操作起来还有很多细节需要注意。
比如，你得知道怎么计算线圈的匝数，怎么选择合适的绝缘材料，怎么进行变压器的散热设计等等。
不过，咱们今天就是闲聊，不讲那些复杂的。
记得，做变压器的时候，耐心和细心是关键，就像咱们平时做手工一样，慢慢来，别急。
好了，今天的聊天就到这里，希望对你有帮助。
下次咱们再聊点别的，拜拜！。
变压器生产工艺流程
变压器生产工艺流程变压器是一种电气设备，被广泛应用于电力系统中，用于将电能进行变压、输变电、配电等工作。
变压器的生产过程需要多个步骤，接下来就让我们一起来了解一下变压器的生产工艺流程。
第一步铁芯加工铁芯是变压器的核心部分，主要由硅钢片组成。
在这一步，首先需要将硅钢片切割成正确尺寸，然后经过去毛刺、去氧化等处理，最后按照设计要求组装成铁芯。
第二步绕线变压器的绕线分为初级绕线和次级绕线两个部分。
初级绕线是将铜线或铝线绕在铁芯上，并通过绕线机进行自动绕线。
绕完初级绕线后，还需要将绕线头进行连接。
次级绕线是将不同的绕组根据设计要求分别绕制，并进行连接。
第三步绝缘处理绝缘处理是为了防止绕线之间的电击，保护绝缘电缆。
在这一步，绕好的线圈需要进行绝缘处理，通常采用涂覆绝缘漆或绝缘纸包覆。
第四步组装调试在这一步，需要将绕好的线圈安装在铁芯上，然后进行组装。
组装过程中需要注意正确连接绕线头，并且要做好绝缘处理。
组装完成后，需要进行调试，包括连接电路和进行负载测试等。
第五步绝缘测试在变压器生产过程中，绝缘测试是非常重要的一步，用于检测绝缘是否合格。
通常采用高压试验仪对变压器的绝缘进行测试，检测是否存在漏电现象。
第六步外观处理外观处理是为了让变压器的外观更加美观，并且便于使用和维护。
在这一步，可以进行喷漆、贴标签、安装配件等工作。
第七步最终检验在生产的最后阶段，需要对变压器进行最终检验，确保产品符合设计要求和相关标准。
最终检验包括检查电气性能、外观质量、安全性能等内容。
最后一步交付使用当变压器经过所有的生产工艺流程后，经过最终检验合格后，就可以将产品交付给用户使用了。
通过以上几个步骤的变压器的生产工艺流程，可以保证变压器的质量和性能达到标准要求。
同时，生产工艺流程的每个步骤都需要严格控制和检测，确保每个环节的质量，以提高变压器的生产效率和产品质量。
教你手工制作环形变压器
教你手工制作环形变压器教你手工制作环形变压器家用功放机大都采用环形变压器供电。
环形变压器有漏磁小、转换效率高、频率响应宽等特点，可以提高功放机音质。
如果环形变压器烧坏，又买不到原配型号来替换，那只有采取手工绕制的方法来复制。
下面介绍手工绕制的方法，当然我们还是建议你尽量购买厂家生产的环形变压器。
1．拆除旧绕组用剪刀将绝缘纸剪破后即露出变压器的次级绕组，次级绕组线径通常较粗，在实际维修中极少见到有烧坏的情况，因其匝数不太多，故可一匝一匝地拆了以便统计匝数。
多个次级绕组均可采取类似方法边拆边计匝数。
初级绕组线径较细，烧坏的情况较常见。
由于初级绕组的匝数多在千匝以上，加之绝缘材料被烧熔后附着于线匝上，若仍采用上述方法来统计匝数，显然是很麻烦的。
快速处理方法是：用剪刀沿圆周上中心线将初级统组线圈一层层剪断，然后将剪断的线圈剥离铁心，再数出根数即得总匝数。
开剪方法如图所示。
2．对环形铁心进行绝缘处理环形变压器的铁心通常用优质高导磁率硅钢带卷制而成。
当初级线圈烧坏后，浸有绝缘漆的环形铁心的绝缘层同时会不同程度地受损，在重新绕线圈前应进行浸漆处理。
方法是：将环形铁心浸在绝缘漆中，数分钟后取出晾干，再在烘箱中烘干。
然后在内外圆周上各粘贴一层胶带，再将玻璃纸划成宽约2cm的条状，将铁心包裹卷绕一层，并用双面胶带粘连接头。
3．线梭制作为了便于手工操作，必须制作一种专用的绕线线棱。
笔者设计了一种“工”字形的线梭，如图2所示。
它可用塑料薄片或不锈钢薄片加工而成，可取为单股线匝周长的8倍左右，宽度小于环形铁心内径2cm左右。
这样的线核不仅穿绕方便，还可减少穿绕次数。
显然，漆包线在线梭上绕一圈的长度为单股线匝周长的8×2＝16倍，若采用双线并绕，线梭上每一圈漆包线就可在环形铁心上绕32匝。
以影皇AV－228专业功率放大器为例，其环形变压器初级线圈为1068T。
双线并绕为534T，因而在线梭上绕534÷I6≈34圈漆包线就够用了。
变压器的制作
变压器的制作变压器是一种电气设备，用于将交流电压从一个电路传输到另一个电路，通过电感耦合传送电能。
制作变压器的过程需要设计、计算和组装，下面将详细介绍制作变压器的计算过程。
一、变压器的设计和计算流程：1.确定变压器的额定功率和变比：根据实际需要确定变压器的额定功率和变比。
额定功率表示变压器可以传输的最大功率，变比表示输入电压和输出电压的比值。
2.计算匝数比：根据变比和额定功率计算变压器的匝数比。
匝数比为输入线圈的匝数与输出线圈的匝数之比。
3.计算输出电流：根据额定功率和输出电压计算输出电流。
输出电流是变压器传输功率的关键参数之一4.计算输入电流：根据输入电压和输出电流计算输入电流。
输入电流决定了输入线圈的导线截面积，需要确保线圈不过热。
5.计算线圈参数：根据输入电流和线圈长度计算线圈的导线截面积。
选择合适的导线规格可以确保电流通过线圈时不会过热。
6.计算磁芯参数：根据变比和线圈参数计算磁芯的截面积和有效磁通密度。
磁芯的选择对于变压器的工作效率和磁漏损有重要影响。
7.计算变压器的损耗和效率：根据磁芯参数和线圈参数计算变压器的损耗和效率。
损耗包括铜损耗和铁损耗，效率表示变压器传输电能的效率。
8.验证设计参数：根据计算结果验证设计参数的合理性，如输入电流是否在导线截面积允许范围内，变压器的损耗和效率是否满足要求等。
二、变压器的组装过程：1.准备所需组装材料和工具：准备好所需的磁芯、线圈、绝缘材料等组装材料，以及组装所需的工具。
2.绕制线圈：根据设计参数和计算结果，按照相应的匝数和导线截面积绕制线圈。
需要注意保持线圈的绝缘和固定线圈的位置。
3.安装磁芯：将绕制好的线圈穿过磁芯的孔，确保线圈和磁芯之间的绝缘。
4.绝缘处理：使用绝缘材料对线圈和磁芯进行绝缘处理，以防止电流短路和漏电。
5.确定连接方式：连接变压器的输入和输出端子，通常可以采用螺钉或焊接连接。
6.连接线圈和终端：将线圈连接到相应的终端，确保连接牢固可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在研发开关变压器时，一时购不到绕小型变压器的绕线机，于是用木板、8#铁丝、3长螺丝和3螺帽及3、5垫片等制作了一个简易小型绕线机和线滚架，绕制出几款小型铁氧体变压器，效果良好。
一、绕线机制作方法及步骤
1制作框架笔者用饰家用木地板的下脚料，制作一个长、宽、高为13139cm的木框。
为了结实，用3左右的钻头打孔8个(每边上下各个)，用4的木螺丝加以固定。
制作时，注重细致、准确和牢靠。
框架制成后，在任对应端面各打一个3.6mm～
4mm的孔，该孔左右居中，上下选为2cm处，以便后续装绕线摇把。
框架也可用类似的现成木盒、铁盒等代替，几何尺寸亦因材制宜，只要合适即可。
2制作摇把最好用钢锯(保持端头平整)截取8#铁丝制成如图2所示形状的摇把。
然后用锉刀把两端头挫平(也可用砂轮或粗砂纸，甚至在水泥地面上磨平)。
在两端磨平的基础上，再把短头端齐口沿磨边，以防摇把时割手。
3组装组装前，先准备5垫片2只，长2.5cm3cm、直径3的长螺丝1颗，
3螺帽2个，以及A、B胶(亦称哥俩好)，然后便可组装。
组装步骤如下：将摇把长端穿八制作好的框架一个
孔中，在刚穿八框架内侧的摇把头上穿人一只5垫片，然后将穿入的摇把头再穿入框架的另一个孔中。
接下来，在穿入孔中的摇把长杆头露出
5cm时，将穿入内侧的垫片靠在长杆头处木框内侧，把调好的A、B胶适量涂在摇把与垫片结合的外部，待胶快完全凝固前(10分钟～20分钟时)，转动几下摇把，防止垫片孔露过的胶将木框与垫片粘结。
待半个小时胶完全凝固后，再在摇把长杆露出端用相同的方法粘一只5垫片，涂胶时，长
杆向外，使内侧垫片贴在框架内侧，以防绕制线圈时左右抖动。
总之，内、外两侧垫片适当贴紧，胶凝固后，使转动摇把既不左右抖动，又转动自如。
再后，用A、B胶将3螺丝大头处与摇把长杆头处粘结，粘结后，力求使二者轴线平行，特别注意在胶欲凝时，校正好二者的平行度。
二、线滚架的制作
绕制变压器时，需要个漆包线滚的支撑架，我用8#铁丝做了一个简易的结构。
制作方法：取一根约1m的8#铁丝，用手逐边将其弯成图3所示形
状，不好弯成形的地方可借助钳子。
在弯成后的接口处多留约5cm长，使铁丝相接处重叠，再用漆包线缠紧即可。
最后，适当修整，使其放置平稳。
然后，找大号起子或长度大于15cm 能穿人线滚孔的硬塑管等，与线滚架配合放置线滚，以便绕制时线滚顺畅转动放线。
如果手头有太小台适的木盒或塑料泡沫盒，在开口的两对应边中点处挖两个大小合适的槽(槽深略大于线滚支撑杆)，亦可作为线滚架。
三、变压器的绕制
用制作的简易绕线机与线滚架绕制变压器，基本与正规产品绕制方法相
似，但也有其特殊性，下面简介绕制方法。
1安装固定好变压器骨架在简易绕线机3螺丝上先拧人个3螺帽，拧人深度视变压器骨架大小而定，然后装垫片(垫片大小视骨架大小而定)，接着装人骨架，再放一个垫片，最后拧上一颗3螺帽紧固好骨架。
为了方便绕制，尽量把骨架固定在螺丝端处。
2放置好线滚用适长和适粗的硬直杆穿人欲绕线滚孔内，放置在事先制好的线滚架槽内。
3绕制变压器线圈在桌面上先将绕线机与线滚架摆放好前后距离约20cm(线滚架靠近人体)。
为防止绕线机绕制时不稳定，可在其上面压几本32K的书或其
他物体。
其次，要明确所绕线圈同名端和异名端对应骨架的引脚，接着就可以绕制线圈了。
绕制线圈时，把线的手控制漆包线向排线方向约偏5，在不重叠线的同时，应保证排线紧密整齐。
绕线时要注意记好圈数。
遇到圈数多的线圈，宜每10圈作一个记号，以防记错。
详细的绕制变压器方法，此处不再赘述。
