大地电磁测深法在银川盆地地热资源调查评价中的应用
大地电磁测深法在地热资源勘察中的应用
大地电磁测深法在地热资源勘察中的应用曹江涛【摘要】本文结合大地电磁测深法对平原地区地热资源进行勘探的工程实例,简单介绍了大地电磁测深法的工作原理、野外工作方法及对数据资料的处理,在对最终物探成果分析解译的基础上,推断了施工场地内深度约3200m处为地下热水的热储目标层,同时,推断勘探场地内存在一条可为热储目标层提供水源补给的近东西向的断层,为下一步工程设计、钻探施工提供了相关的地球物理技术依据.【期刊名称】《世界有色金属》【年(卷),期】2016(000)006【总页数】3页(P38-40)【关键词】大地电磁测深法;地热资源;应用;平原地区【作者】曹江涛【作者单位】华北地质勘查局五一九大队,河北保定071051【正文语种】中文【中图分类】P314.3华北平原地下蕴藏有丰富的地热资源，地热开发、利用前景非常乐观，但由于平原地区地热分布的区域大部分均有第四系覆盖厚度深达几十米至上千米，且地质构造复杂，故大地电磁测深法在地热资源勘探前期勘察中显得尤为重要，亦是减少开发风险、取得地热资源开发利用最大社会经济效益和环境效益的手段，大地电磁测深（MT）法作为地球物理勘探方法之一，在地热资源勘探中发挥了重要作用。
1.1 工区地质概况工区位于河北省徐水县县城东约5km，地貌特征为西部属低山丘陵地带，东部为广阔的华北平原，地势平坦，第四系沉积层厚度较大。
在地质构造上，徐水县属于冀中凹陷西缘的徐水凹陷，西邻太行山隆起地区，北连新城凸起，南接保定凹陷，东为容城凸起，面积约800km2，是一个典型的后期形成的箕状凹陷区。
在区内发育着不同地质时期形成的断裂带，且经过多期次构造活动，有的在近晚期活动仍较强烈，这为大气降水进入深部循环，在正常地温梯度下加热、水平径流、排泄提供了良好的通道和场所。
同时，本区内的大气降水相对较丰富，后期形成的箕状凹陷区，是地下水流汇集之地，良好的构造地质条件，使得区域内的地热资源相当丰富，具备寻找断裂构造控制的深循环型中低温温泉的地质条件。

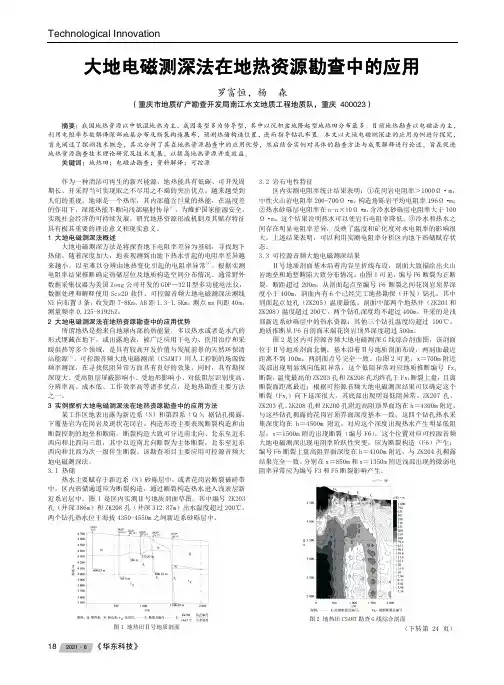

大地电磁测深法在地热资源勘查中的应用
大地电磁测深法在地热资源勘查中的应用罗富恒，杨 森（重庆市地质矿产勘查开发局南江水文地质工程地质队，重庆 400023）摘要：我国地热资源以中低温地热为主，成因类型多为传导型，其中以沉积盆地隆起型地热田分布最多。
目前地热勘查以电磁法为主，利用电阻率参数解译深部地层分布及断裂构造展布，预测热储构造位置，进而指导钻孔布置。
本文以大地电磁测深法的应用为例进行探究，首先阐述了探测技术概念，其次分析了其在地热资源勘查中的应用优势，然后结合实例对具体的勘查方法与成果解释进行论述，旨在促进地热资源勘查技术理论研究及技术发展，以提高地热资源开发效益。
关键词：地热田；电磁法勘查；资料解译；可控源作为一种清洁可再生的新兴能源，地热能具有低碳、可开发周期长、开采得当可实现取之不尽用之不竭的突出优点，越来越受到人们的重视。
地球是一个热库，其内部蕴含巨量的热能，在温度差的作用下，深部热能不断向浅部辐射传导[1]。
为维护国家能源安全，实现社会经济的可持续发展，研究地热资源形成机制及其赋存特征具有极其重要的理论意义和现实意义。
1 大地电磁测深法概述 大地电磁测深方法是将探查地下电阻率差异为基础，寻找地下热储。
随着深度加大，地表观测到由地下热水引起的电阻率差异越来越小，以至难以分辨由地热变化引起的电阻率异常[2]。
根据实测电阻率结果推断确定热储层位及地质构造空间分布情况。
通常野外数据采集仪器为美国Zong 公司开发的GDP－32Ⅱ型多功能电法仪，数据处理和解释使用Scs2D 软件。
可控源音频大地电磁测深法测线NE 向布置3条，收发距7-8Km，AB 距1.3-1.5Km，测点mn 间距40m，测量频率0.125-8192hZ。
2 大地电磁测深法在地热资源勘查中的应用优势 所谓地热是指来自地球内部的热能量，多以热水或者是水汽的形式埋藏在地下，或出露地表，被广泛应用于电力、医用治疗和采暖供热等多个领域，是具有较高开发价值与发展前景的天然环保清洁能源[3]。
可控源音频大地电磁测深在地热资源中的应用
可控源音频大地电磁测深在地热资源中的应用可控源音频大地电磁测深在地热资源中的应用引言多年实践表明,地热资源是一种十分宝贵的综合性矿产资源,其功能多,用途广。
地热资源的综合开发利用,在社会、经济和环境效益均很显著,在发展国民经济中已显示出越来越重要的作用。
一般来说地热资源埋藏深,开采风险大。
为了减少开采风险,提高效率,开发地热资源必须进行地质调查,地球物理勘查是地热资源勘查的重要方法之一。
随着地热资源开发的难度越来越大,深度也越来越深,这就要求我们寻找更有效方法。
我们通过CSAMT法在某地的深部地热勘查中取得较好的地质效果。
1 方法简介CSAMT法是上世纪八十年代兴起的一种物探方法。
该方法根据电磁感应的趋肤效应,高频的电磁场穿透深度浅、低频电磁穿透深度深的原因,随着频率的改变,探测深度也随之改变[1]。
从电磁波的趋肤效应理论分析可得到趋肤深度公式：H≈356■（1）式中：H为探测深度,？籽为电阻率,f为频率。
2 技术措施CSAMT法具有信噪比高,观测信号强,设备较为轻便,生产效率高等优点。
这符合我们进行地热勘查的要求。
本次工作所使用的V8型接收机系统出队前经过了认真检查,符合有关规定,均可在野外施工使用。
在野外数据采集前与外业工作结束后均按技术要求对设备进行了标定。
经检查,标定的相位谱和电阻率谱曲线规则、光滑,符合《CSAMT法技术规定》要求。
①供电系统：电源为30kega;,个别点位因地表条件较差,接地电阻在4000Ω左右,采集频率同发射频率。
主要采集技术参数为：每测点按设计工作频率表依次扫频观测,每个频率叠加次数按采集时间满足1分钟或叠加60次。
自动记录、存储。
③同步系统：发射与接收采用GPS卫星时间同步,精度为0.1ns。
④观测方式：CSAMT采用赤道偶极排列。
3 实例分析该工区平行布置了4条剖面,各剖面异常形态与电性结构具相似性。
4条剖面较好地反映了不同地电特征的岩性界面。
大地电磁测深在地热资源勘探中应用
大地电磁测深在地热资源勘探中应用
王建新
【期刊名称】《西部探矿工程》
【年(卷),期】2013(025)008
【摘要】地热作为一种洁净能源,日益受到重视.大地电磁测深是地热资源勘查的重要手段之一.以河北某地地热勘查项目为例,介绍了V5-2000大地电磁观测系统、数据采集技术及应用效果.
【总页数】3页(P149-150,154)
【作者】王建新
【作者单位】华北有色地质勘查局五一九大队,河北保定071051
【正文语种】中文
【中图分类】P314.1
【相关文献】
1.可控源音频大地电磁测深在寻找地热资源中的应用 [J], 孙萍
2.大地电磁测深法在银川盆地地热资源调查评价中的应用 [J], 朱怀亮;胥博文;刘志龙;石峰;辛玉齐;曹学刚;程国强
3.可控源音频大地电磁测深法在地热资源探测中的应用 [J], 徐睿鑫
4.可控源音频大地电磁测深法在地热资源探测中的应用 [J], 徐睿鑫
5.可控源音频大地电磁测深法在地热资源勘查中的应用 [J], 高正军
因版权原因，仅展示原文概要，查看原文内容请购买。
电磁测深MT法在平原深部地热调查中的应用
电磁测深MT法在平原深部地热调查中的应用汪琪;赵志鹏;尹秉喜;胡伏生【摘要】地热资源的埋藏性和地下空间的复杂性,使得地热调查技术的选取显得尤为重要.介绍了电磁测深在地热调查中的应用现状,针对MT法在深部平原埋藏型地热探寻中的缺口,以银川盆地地热调查为例,利用电磁测深MT技术解译银川盆地热储范围,并结合盖层温度、控热断裂给予分析,结果显示,利用电磁测深MT法可以较好地圈定银川平原深部热储范围.说明了电磁测深MT技术在平原区深部埋藏型地热调查中是适用的.【期刊名称】《工程地球物理学报》【年(卷),期】2016(013)006【总页数】6页(P782-787)【关键词】热储范围;电磁测深;银川平原;深部地热【作者】汪琪;赵志鹏;尹秉喜;胡伏生【作者单位】北京市水利规划设计研究院地质所,北京100048;宁夏回族自治区地质调查院,宁夏银川750021;宁夏回族自治区地质调查院,宁夏银川750021;中国地质大学水资源与环境学院,北京100083【正文语种】中文【中图分类】P631.3地热调查主要是寻找地热异常区并圈定热储范围，电法在地热远景区的圈定上起到了重要的作用。
常用的电法主要有MT-宽频大地电磁测深法、AMT-音频大地电磁测深法、CSAMT-可控源音频大地电磁法、TEM-瞬变电磁法、点测深法、联合剖面法、激发极化法等[1-3]。
MT在我国的应用实例很多，实际应用分析基于视电阻率ρs，影响岩石ρs的因素主要有岩石本身的成分、岩性，岩石水溶液的矿化度、压力、温度等。
实际上，在岩石的导电率很大程度上取决于岩石孔隙或裂隙中的水溶液，故而低电阻率成为地下流体存在的一个指标，常常反映出地下岩石结构疏松、湿度大、水溶液通过存在的空隙连通性好的特点[1]。
以下为电磁测深技术MT在我国地热调查中的应用现状。
MT法对地壳的地热事件很敏感，地热调查中的应用主要是查明深部地质特征和地下流体分布，从而圈定地热远景区。
辽河凹陷西部运用MT法[4]对地层进行了电性分层，并结合电测井资料对埋深2 000～3 000 m的低阻电性层确定岩性，定位潜在热储层，通过实际钻孔数据得到了很好地验证。

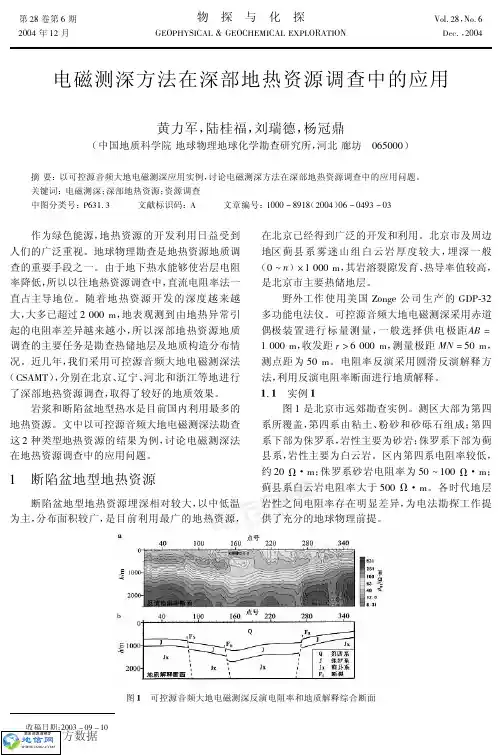

电磁测深方法在深部地热资源调查中的应用
! "期
黄力军等： 电磁测深方法在深部地热资源调查中的应用
・ -)*・
由于储热构造范围较小， 所以其产生的电阻率异常 相对不够明显。
+! 结论
随着越来越多的地热资源开发利用， 开发深度 也会越来越大， 开采风险也随之加大， 所以开发者越 来越重视前期勘探工作。事实证明， 进行前期地热 资源调查可以提高效率、 降低成本、 减少不必要的投 资。用于地热资源勘查的地球物理和地球化学方法
"! 岩浆型地热资源
岩浆型地热资源与岩浆活动有关， 其埋深较浅， 分布范围较小， 温度较高。 辽宁省的某勘探工区， 区内为第四系覆盖， 据钻 井揭露， 部分地段第四系下部有第三系， 下部为花岗 岩体。第四系主要为粘土、 亚粘土、 砂和砾石； 第三 系岩性主要为砂岩和砂砾岩。花岗岩为中侏罗期侵 入的千山花岗岩体， 岩体内穿插有闪长岩脉。未收 集到区内电性资料， 正常情况下各地层电阻率为： 第 四系 $’ / "’ !・.， 平均厚 $’’ .； 第三系 1’ ! ・ . 左右， 厚度 $’ / 2’ .； 花岗岩大于 " ’’’ ! ・ .。花
层间电阻率差异不太明显， 给地质推断解释工作带 来很大难度。 图 " 是该区 % 线可控源音频大地电磁测深反演 电阻率和地质解释综合断面。由图 "& 可见， $0’ 点 附近电阻率出现横向间断现象， 为断层 * 产生； 一 般情况下青白口系电阻率相对较低， 由于断层两侧 青白口系内穿插有闪长岩脉， 所以断面内青白口系 电阻率比其它区青白口系电阻率偏高； 断面内中部 （$ ’’’ / " (’’ . ） 出现有相对低阻区， 断面内低阻 对应的是蓟县系， 正常情况下， 蓟县系可控源音频大 地电磁测深反演电阻率应大于 $’’ ! ・ .。钻探验 证结果： $ "’’ . 见破碎的蓟县系白云岩， 出水温度 2’34 。 45678 反演电阻率断面内低阻异常主要为 高温地下热水产生， 是目前可控源音频大地电磁测 深直接反映大深度地下热储较为成功的实例。 上述结果表明， 一定条件下电磁测深法能较好 地承担断陷盆地地热资源地质调查工作。当地下热 水温度较高， 热储范围较大时， 电阻率异常可以反映 出热储的空间分布情况。
大地电磁(MT)地热勘查中的应用及主要成果
大地电磁（MT）地热勘查中的应用及主要成果利用大地电磁测深法可以将地质体之中的电体差异反应出来，并且也可以确定具有各种不同电性特质的地质体空间分布，基于此，本文论述了大地电磁其在地热勘查之中的应用。
标签：大地电磁地热勘查应用0引言大地电磁（MT）测深其在地热资源探测之中发挥着十分重要的作用。
其方法的特点在于：装置轻便、信息丰富、技术成熟，但是因为其依赖与天然场，因此其抗干扰能力比较差。
近写年来，在地壳深部结构探测、地下流体分布、深部矿产资源勘查等等领域获得了较为广泛的应用。
1研究背景地热资源的现代涵义包括的主要内容有：地热过程的全部产物，指的是天然蒸汽、热水以及热卤水等等；通过人工引入（回灌）热储的水、气或者是其他流体所产生的二次蒸汽、热水和热卤水等等；当前，可以供使用的地热资源主要包括有：天然出露的温泉地热资源；通过热泵技术可开采利用的浅层地热资源；并且也可以通过人工钻井直接开采使用地热水（气）资源和干热岩体中的地热资源。
我国的地热资源是较为丰富的，我国沉积盆地储存的地热能量，而依据估算，大概为73.61×1020J，其相当于2500亿吨标准煤。
而我国每年地热水，可开采资源量大概为68亿m3，热能量大约为963×1015J，约为3284万吨标准煤的发热量。
而如此大的能量储量具有一定的利用前景以及价值的。
西南地区沿雅鲁藏布江缝合带，热流值偏高（91～364mW/m2），向北随构造阶梯而逐渐降低，而到了准噶尔盆地则只有33～44mW/m2。
我国东部台湾板块地缘带，热流值比较高，大概为80～120mW/m2，越过台湾海峡到东南沿海燕山期造山带，则会降低到60～100mW/m2，而到了江汉盆地热流值只有57～69mW/m2。
当前，我国地热资源分布如图1.1所示。
其对沉积盆地型以及隆起山地型地热资源分述地热资源特征。
沉积盆地传导型中低温地热资源。
其主要分布在华北平原、汾渭盆地、松辽平原、淮河盆地、苏北盆地、江汉盆地、四川盆地、银川平原、河套平原以及准噶尔盆地等等地区，而其主要的热储层大约为厚度数百米至数千米第三系砂岩、砂砾岩。
音频大地电磁测深法在地热水勘查中的应用
音频大地电磁测深法在地热水勘查中的应用[摘要]为了查明地热水分布，并分析地热与地质构造的关系，分析热储的分布特点，利用音频大地电磁测深发对蓝田地区进行勘查。
音频大地电磁测深法是勘查和研究地热资源的一种有效手段。
[关键词]音频大地电磁测深地热水勘查0前言地热是蕴藏于地下的重要地质资源，可以作为热源、水源和矿物资源加以利用，作为一种新型能源，与传统能源相比，具有易于开采、便于应用及无环境污染等许多优点，有着广泛的应用前景，并可取得良好的经济效益、社会效益和环境效益。
在进行开发地热水调查前，做地球物理勘探是降低风险的有效手段。
本文采用音频大地电磁测深法（简称AMT）在广东某地开展了深部热水勘查工作，并使用自主开发的专业处理软件对野外数据进行处理，确定控热断裂、控水断裂等地质构造分布的基本情况，取得了非常好的应用效果。
1工区地质概况调查区夹持于北东向恩平-新丰深断裂与北东向河源断裂之间，东西向贵东大断裂带通过本区。
龙门-蓝田温泉成带出现，大致以推测的北北西向F1控水断裂为轴线，自南向北30千米范围内有2个已开采温泉、4个低温上升热泉，其中一个热泉温度为59°。
本区内地层为第四系全新统冲洪积层（Q4pal），由于第四系覆盖或灌木密集，地面调查没有发现断裂。
侵入岩为佛岗花岗岩大岩基（γ52（3））。
调查区内钻孔揭露基岩为大理岩，可见明显溶蚀、岩溶等，为佛花岗岩体的大捕虏体。
根据以往物探工作，区内岩石、含水断裂电性特征如下：⑴石炭系大理岩内，电阻率为高阻-特高阻；⑵佛岗花岗岩为高阻，电阻率比大理岩低；⑶岩溶、基岩富水断裂为低阻；⑷地热温泉断裂为低阻，并以线状为特征。
发现岩溶发育带，深部地热流体沿断裂和岩溶通道，上升至地面，形成低温大水量上升泉。
该区位于北北西向温泉发育带上，具有找温度高一些的热水的条件，为此投入深部物探音频大地电磁测深（AMT）调查。
2AMT方法的工作方法AMT调查是利用太阳风、雷电等天然电磁场垂直入射到地下，不同电阻率的界质产生不同的电磁响应，来研究地下地质结构、断裂及其分布特征，勘探深度可达1000-3000米。
可控源音频大地电磁测深在地热资源中的应用
３ ０ ６・
价值 工 程
可控 源音频大地 电磁测深在地热资源 中的应 用
Ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｃ ｏ ｎ ｔ ｒ ｏ Ｈ ｅ ｄ Ｓ ｏ ｕ ｒ ｃ ｅ Ａ ｕ ｄ ｉ ｏ Ｍａ ｇ ｎ ｅ ｔ ｏ ｔ ｅ ｌ ｌ ｕ ｒ ｉ ｃ（ ＣＳ Ａ ＭＴ ） ｉ ｎ Ｇｅ ｏ ｔ ｈ ｅ ｒ ｍａ ｌ Ｒ ｅ ｓ ｏ ｕ ｒ ｃ ｅ ｓ
周佃 刚 Ｚ ＨＯＵ Ｄ ｉ ａ ｎ — ｇ ａ ｎ ｇ ； 阳前 果 Ｙ ＡＮ Ｇ Ｑｉ ａ ｎ － ｇ ｕ ｏ ； 胡建 ＨＵ Ｊ ｉ ａ ｎ ； 彭 明涛 Ｐ Ｅ Ｎ Ｇ Ｍｉ ｎ ｇ — ｔ ａ ｏ
（ 成 都理 ７ － 大学 ， 成都 ６ １ ０ ０ ５ ９ ） 【 Ｃ ｈ ｅ ｎ ｇ ｄ ｕ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ， Ｃ ｈ ｅ ｎ ｇ ｄ ｕ ６ １ ０ ０ ５ ９ ， Ｃ ｈ ｉ ｎ ａ ）
勘 查 中 的应 用 效 果 。
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｌ ｅ ｄ ｓ ｏ ｕ ｒ ｃ ｅ ａ ｕ ｄ ｉ ｏ ｍ ａ ｇ ｎ ｅ ｔ ｏ ｔ ｅ ｌ ｌ ｕ ｉ ｆ ｃ ｆ Ｃ Ｓ Ａ Ｍ Ｔ ） ｉ ｓ ａ ｎ ａ ｒ ｔ ｉ ｉ ｆ ｃ ｉ ａ ｌ Ｓ Ｏ Ｕ ｒ Ｃ ｅ ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｍａ ｇ ｎ ｅ ｔ ｉ ｃ ｓ ｏ ｕ ｎ ｄ ｉ ｎ ｇ ｍ ｅ ｔ ｈ ｏ ｄ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｅ ｄ ｏ ｎ ｔ ｈ ｅ ｂ ａ ｓ ｉ ｓ ｏ ｆ ｍ ａ ｇ ｎ ｅ ｔ ｏ ｔ ｅ Ｕ ｕ ｒ ｉ ｃ ｓ ｏ ｕ ｎ ｄ ｉ ｎ ｇ （ Ｍ ． Ｉ ｎ Ｃ ｈ ｉ ｎ ａ ， ｔ ｈ ｅ ｒ ｅ ａ ｒ ｅ ｍ ｕ ｃ ｈ ｒ ｅ ｓ ｅ ｒｃ ａ ｈ ｏ ｎ ｔ ｈ ｅ ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｌ ｅ ｄ ｓ ｏ ｕ ｒ ｃ ｅ ａ ｕ ｄ ｉ ｏ ｍ ａ ｇ ｎ ｅ ｔ ｏ ｔ ｅ ｌ ｌ ｕ ｒ ｉ ｃ （ Ｃ Ｓ Ａ Ｍ￣ ｉ ｎ ｔ ｈ ｅ ｓ ｅ ａ ｒ ｃ ｈ ｆ ｏ ｒ ｇ ｅ ｏ ｔ ｈ ｅ ｒ ｍａ ｌ ａ ｎ ｄ ｇ ｒ ｏ ｕ ｎ ｄ ｗ ａ ｔ ｅ ｒ ｒ ｅ ｓ ｏ ｕ ｒ ｃ ｅ ｓ ， ａ ｎ ｄ ｈ ａ ｓ ａ ｃ ｈ ｉ ｅ ｖ ｅ ｄ ｐ ｏ ｓ ｉ ｔ ｉ ｖ ｅ ｒ ｅ ｓ ｕ ｌ ｔ ． Ｗｅ ｃ ｏ ｎ ｄ ｕ ｃ ｔ ｇ ｅ ｏ ｐ ｈ ｙ ｓ ｉ ｃ ａ ｌ ｐ ｒ ｏ ｓ ｐ ｅ ｃ ｔ ｉ ｎ ｇ ａ ｔ
深部地热资源勘察中的地球物理电磁法应用可行性与优势研究
深部地热资源勘察中的地球物理电磁法应用可行性与优势研究地热资源包括热、水、矿三种，随着我国社会城市化进行进程的发展，我国资源的数量也越来越缺乏，资源的可采率也在不断的下降，并且还出现了一系列的问题，包括能源结构的不合理等，都对我国经济的可持续发展造成了阻碍，因此，地热资源作为一种新型的绿色能源逐渐受到了人们的关注。
地热资源勘查正在迅速的发展，但是其勘查方式并没有大幅度的提高，传统的方式已经不使用，所以提高地热资源勘察效果是目前所要重视的问题。
标签：深部地热勘查；电磁法；可行与优势0 引言电磁法勘察主要是以不同的矿石、岩石自身的典型差异为前提，研究并观测人工及天然磁场空间及时间的分布规律，以此进行矿物寻找及地质勘测的方式，其有自身的便捷性被广泛应用到地热资源勘察中。
在地热资源勘察中使用电磁法，能够探测出形成地下热水的主要原因及位置，找出地下热水分布分范围，并且确定地热的位置、覆盖的厚度等信息。
将电磁法使用到地热资源勘察中是可行的，基于此，本文就来探讨电磁法的优势和应用可行性。
1 电磁法的原理及优点地下热水能够改变热储层位电阻率，以此识别地热资源。
在地下热水勘察过程中，具有多种方式，比如遥感技术、重磁勘探及电磁法等等，目前在地热资源勘察过程中使用最多的就是电磁勘测法，其主要是通过得到的反演电阻率和地质资料推断测区的地层及构造。
电测勘测法的基本原理主要是通过改变电流频率以此进行勘测，其是以电磁波传播理论与麦克斯韦方程组为基础，表达方式为：其中E表示电场强度，B表示磁感应强度，D表示电通量密度，H表示磁場矢量，ρ表示电荷密度，?B/?t表示变化磁场，?D/?t表示位移电流，j表示传导电感。
其物理意义表示为：电场是通过ρ引发的发散场，也可以是通过?B/?t引发的涡旋场，H是通过j和?D/?t两者产生的涡旋场，并且空间没有存在独立的磁荷。
在地热资源勘察中使用电磁法的主要优势为：其一，具有较高的工作效率。
通过偶记发射就能够在四个大扇形区域中进行地热资源测量；其二，具有较高的水平分辨率。
可控源音频大地电磁测深在深部地热资源勘查中的应用效果
可控源音频大地电磁测深在深部地热资源勘查中的应用效果李树军【摘要】可控源音频大地电磁测深法(CSAMT)的电磁场表达式是基于水平电偶极子源在均匀半空间的假设条件下推导而来的,它要求地电结构是水平均匀介质或水平均匀层状介质.实际工作中,电性结构往往不是简单的一维结构,在复杂地质条件下,其应用会受到多种地质因素的约束.通过具有代表性的深部地热资源勘查实例,来说明这些具体的地质影响因素,对应用CSAMT法开展深部地热资源勘探取得良好的地质效果,具有一定的借鉴作用.【期刊名称】《化工矿产地质》【年(卷),期】2017(039)001【总页数】6页(P52-57)【关键词】可控源音频大地电磁测深;静态效应与场源效应;地热资源勘查;地电结构【作者】李树军【作者单位】辽宁省化工地质勘查院,辽宁锦州 121000【正文语种】中文【中图分类】P631.325地热是一种宝贵的自然资源，不仅为人类提供热能，同时也提供了水源和矿物资源【1】，它埋藏于地下，受控于特殊的地质条件，以水为介质把热带到地表的地热水，具有开发成本低、纯天然、不污染、安全卫生等诸多优点。
地热资源作为一种可再生清洁能源，已引起越来越多的关注【2】，地热资源的勘探、开发和利用正在蓬勃兴起。
目前开采的地热资源一般情况下埋藏较深，大多开采深度已超过2000m，开采风险很大【3】。
为了提高效率、减小投资成本，开发地热资源前都要通过一定程序的地热地质勘查研究工作和开展深部地球物理勘查工作。
可控源音频大地电磁测深法（简称CSAMT法）是进行深部地热资源调查最重要的物探方法之一。
近十几年来，采用CSAMT法在全国很多地区的深部地热资源调查中取得了较好的地质效果，但与其它物探方法一样，CSAMT法也受其方法的适用条件和方法有效性局限，受到方法原理前提条件、工作区地质条件、仪器设备功能、人文环境等诸多因素的制约，在钻探前如果未能对其在地热勘探领域的有效性加以系统研究，盲目应用，就会对地质推断成果产生误导，增加钻探风险，造成较大损失【4】。
可控源音频大地电磁测深在地热勘查中的应用
可控源音频大地电磁测深在地热勘查中的应用在众多地热勘查物探方法中，可控源音频大地电磁测深法（CSAMT）具有勘探深大、穿透较大厚度的低阻层能力强的特点，勘察目的层深度较大时，可较清晰地反映含水构造、含水层的空间分布。
因此，在地热勘察中得以广泛应用。
标签：CSAMT 地热断裂构造1引言地热是一种综合性矿产资源，其用途广，可用于发电、采暖等。
具有清洁、可持续利用的特点[1]。
近年来，我国能源行业、旅游业、房地产业等行业均大幅度增加了对地热资源这一清洁性能源的勘察利用。
物探方法作为深部地热地质勘查的重要手段，在地热区查明赋水构造、赋水水层的走向、倾向等空间展布规律的过程中发挥了重要作用。
我院自2007年引入加拿大凤凰地球物理有限公司生产的V8电法工作站以来，数年年在全国各地尤其是江西省实施了大量的以寻找地质构造为主的CSAMT勘查工作，涉及金属矿勘查、地下水资源及地热勘查等方面，取得里一定的经济效益和社会效益，在此仅就CSAMT法在地热勘查中的应用做些分析。
2 CSAMT法方法原理及特点2.1基本原理可控源音频大地电磁测深（CSAMT）法是通过人工场源（电偶源）向地下发送不同频率（范围0.125～10kHz）的交变电流，在地面一定区域内测量正交的电磁场分量，计算卡尼亚电阻率及阻抗相位，达到探测不同埋深的地质目标体的一种频率域电磁测深方法。
勘探深度可达数十米至3公里。
野外数据采集系统在测线上扫频观测各道各频率f的电场Ex（f）和磁场Hy （f）分量，由V8仪器计算成卡尼亚电阻率Cagniard resistivity ρa（f）和阻抗相位φa（f）：以目标体与地层、构造、岩浆岩等地质体的导电性差异为基础，通过单独或联合反演ρa（f）、φa（f）给出地下介质的电性结构，分析其分布规律，进而解决相关地质问题。
根据其测量电磁场分量特点可分为张量、矢量和标量测量。
张量CSAMT使用两组正交场源，对每个场源测量五个场分量（Ex、Hy、Ey、Hx、Hz）；矢量CSAMT使用一个场源，测量五个场分量；标量CSAMT仅观测一个场源的两个正交的切向分量（见图1）。
电磁测深方法在深部地热资源调查中的应用
电磁测深方法在深部地热资源调查中的应用摘要：本文旨在介绍电磁测深方法在深部地热资源调查中的应用，包括电磁测深方法的原理及分类、电磁测深仪器的组成和工作原理，电磁测深方法在深部地热资源探测中的优点和应用案例，以及电磁测深方法与其他探测方法的比较和未来展望。
通过本文的阐述，可以更好地了解电磁测深方法在深部地热资源调查中的应用，为深部地热资源的勘探和开发提供技术支持。
关键词：电磁测深方法、深部地热资源、探测技术、无损探测、可再生能源、勘探与开发引言：电磁测深方法在地球物理勘探领域被广泛应用，尤其是在深部地热资源调查中具有重要作用。
随着能源需求的不断增加，深部地热资源成为了一种重要的可再生能源。
而深部地热资源的勘探和开发需要精确可靠的探测技术支持，其中电磁测深方法作为一种无损探测技术，在深部地热资源调查中具有广泛的应用前景。
一、深部地热资源调查现状（一）深部地热资源的概念及分类深部地热资源是指地球深部储存的热能，主要包括岩石热、地热水和地热蒸汽等。
根据储存方式的不同，深部地热资源可以分为岩体热储存型、流体热储存型和岩体流体复合型等。
（二）国内外深部地热资源调查研究现状国内外在深部地热资源调查研究方面都有较为丰富的研究成果。
国外主要有美国、加拿大、冰岛、新西兰等国家进行了大规模的深部地热资源调查，主要采用地震勘探、重力勘探、地磁勘探、电磁测深等方法进行探测。
国内深部地热资源调查研究主要包括岩体热储存型、流体热储存型和岩体流体复合型等类型的深部地热资源勘探，采用的探测方法包括地震勘探、重力勘探、电磁测深等。
然而，目前国内深部地热资源的勘探和开发还面临着技术和经济上的挑战，因此深部地热资源调查技术的研究和发展是十分必要的。
在这方面，电磁测深方法被认为是一种有潜力的技术手段。
二、电磁测深方法概述（一）电磁测深方法的原理电磁测深方法是通过测量地下电磁场的强度和变化规律，推断出地下介质的电性质，进而确定地下结构和地质构造的一种无损探测技术。
电磁法在地热资源勘探中的应用
电磁法在地热资源勘探中的应用地热能作为一种可再生能源，具有巨大的开发潜力，对于解决能源供应紧张和减少温室气体排放具有重要意义。
因此，地热资源的勘探和评价变得尤为关键。
电磁法作为一种非侵入性、高效准确的勘探手段，在地热资源勘探中起到了重要作用。
一、电磁法原理和方法电磁法是利用地下电磁场的变化来获取地下信息的一种地球物理勘探方法。
其基本原理是根据磁场和电场对地下介质中的导电体进行激发和感应，通过测量地下电磁场的变化来推断地下介质的性质和分布。
在电磁法的实际应用中，通常采用了一系列的方法和技术进行勘探。
其中，频率域电磁法和时间域电磁法是应用最广泛的两种方法。
频率域电磁法通过测量地下电磁场的频率响应来推测地下介质的电性参数。
而时间域电磁法则通过测量电磁场的时间响应来推断地下介质的电导率分布。
二、电磁法在地热资源勘探中的应用1. 地热资源储层识别电磁法可用于地热资源储层的识别和定量评估。
通过测量地下电磁场的空间变化，可以推断地下储层的存在和分布情况。
尤其是在储层边界的识别方面，电磁法具有独特的优势。
通过对电磁场的异常响应进行分析，可以判定地下是否存在导电体并推断其位置和形态，从而指导勘探区域的选择和深度的确定。
2. 地热资源评估电磁法可以用来评估地热资源的含量和可利用性。
通过对地下电磁场的测量和分析，可以推定地下岩石的电导率以及地下水的温度、含盐度等参数。
这些参数的综合分析可以得出地下热咸水的分布情况和储量估算，为地热能的勘探和利用提供重要依据。
3. 地热资源开发电磁法在地热资源开发中发挥着重要作用。
通过对地下电磁场的测量数据进行反演和解释，可以得到地下热咸水的分布和流动情况。
这些信息对于地热井的布置、管网的设计和注水方案的确定都具有重要指导意义。
此外，电磁法还可以用来监测地热井的运行状态，及时发现并解决井筒堵塞、水位下降等问题，确保地热能的稳定供应。
4. 地热环境监测电磁法不仅在地热资源勘探中有所应用，也可用于地热环境监测。
可控源音频大地电磁测深法在地热资源探测中的应用
Engineering Technology and Application | 工程技术与应用 |·109·2019年第14期可控源音频大地电磁测深法在地热资源探测中的应用徐睿鑫（山东地矿新能源有限公司，山东 济南 250013）摘 要：可控源音频大地电磁测深法（CSAMT）理论基础逐渐成熟，也广泛应用于城市周边的地热勘探。
文章通过分析现有实例，以GMS-07e 型综合电磁法仪进行野外数据采集，数据稳定性可靠，勘探效果显著，对地下不同电性的构造单元反应明显，为画定地下断裂提供可靠的依据。
可控源音频大地电磁测深法应用于水热型地热资源勘探效果较好，在受人文干扰的城市周边依然发挥了的良好的效果，可以预见其在地热资源勘探工程中将会发挥更大的作用。
关键词：CSAMT；地热资源探测；水文地质中图分类号：P631.3+25 文献标志码：A 文章编号：2096-2789（2019）14-0109-02作者简介：徐睿鑫（1986—），男，本科，工程师，研究方向：地球物理勘查。
地热资源越来越受到人民重视，作为可再生的清洁能源，如何最大效率的开发利用能够促进我国的经济发展是目前面临的一大问题[1-2]。
根据2017年国家能源发展“十三五”计划，到2020年我国非石化能源消费比重将提高到15%。
具有显著的社会经济和环境效益，在社会经济的发展中具有举足轻重的作用，我国目前更是大力倡导地热能的综合开发利用。
地热资源埋藏于地下几千米深，深部地质构造复杂，常规勘探方法难以达到预期目标，而CSAMT 法有较好的勘探深度及分辨率，同时还具有经济、快捷等特点，是地热勘探工作的最佳方法[3-5]。
1 技术方法1.1 工作原理可控源音频大地电磁法简称CSAMT ，采用人工控制场源，信号强度高，具有较强的抗干扰和横向分辨能力，是20世纪80年代才兴起的一种物探方法。
