测量学 16露天矿测量

3 爆破地区的测量工作 当炮孔打好后，需要对爆破地区进行一系列的测量工 作。主要包括测定炮孔的位置和深度、炮孔中心间的距离、 炮孔距坡顶线的距离、爆破区台阶的位置、爆破岩石散落 范围内的建筑物以及炮孔断面测量。 4 爆破测量的内业工作 测绘爆破区的平面图和炮孔的断面图以及确定最小抵 抗线等。
四、 排土场测量 排土场是用来堆积露天开采过程中剥离下来的岩石、 低品位矿物和沙土等的场所，在露天矿开采范围之内的叫 内排土场，在露天矿开采范围之外的称为外排土场。 1 在露天开采初期要确定排土场的面积 首先计算出该露天矿的全部剥离体积，再将其乘以松 散系数换算成松散状态下的剥离体积。然后根据内部排土 场的面积和规定的排土高度，计算出内部排土场的容量。 总的剥离量减去内部排土场的容量即为外部排土场必须具 备的容量，再按照规定的排土高度即可求出外部排土场的 面积S。
布设露天矿基本控制网时，应尽可能满足下列要求： (1) 应根据露天矿的地形条件，使控制点均匀分布在 露天矿四周的边帮上； (2) 选择控制点时，应注意采矿场的轮廓和露天矿的 边坡角度，使每个控制点能控制较大的范围； (3) 布设控制点时，应考虑采矿工作的发展方向和边 坡的稳定性，使控制点能长时间的保存。
2 用上装车方式开沟和用吊斗式电铲开沟时的标定
(1) 根据沟道设计图标定出沟道的起点和中线位置； (2) 根据沟道的断面尺寸，标定两条肩线上的点4、5、 6等，并设置边桩； (3) 为指示作业方向，每隔两三个标桩，在中心桩和 边桩上插上带小旗的标杆； (4) 沟道开挖后，应及时恢复中心桩，并将测量的高 程标注在中心桩上，以便检查沟道的坡度。
(2) 断面线法 断面线法是沿大致垂直于矿床走向方向布设一系列间 距相等、相互平行的直线(即断面线)，由于断面线的方向 是一定的，测量时只需丈量出已知基点或工作点与待求点 间的水平距离，即可求得待求点的平面位置。 断面线法的关键是布设断面线。断面线应根据基本控 制网来布设，断面线的方向应大致垂直于矿床的走向；断 面线的间距通常与勘探线的间距一致，根据矿坑的规模一 般可采用100m或200m。断面线的控制点可以采用基本控 制点或Ⅰ级工作控制点。
二、 开沟时的测量工作 1 沿陡坡开掘出入车沟的标定 (1) 按设计图标出沟道的起点和中心线； (2) 按沟道起点的设计标高和沟底的坡度，标定出沟 道底部的外侧边线点； (3) 根据沟道的断面尺寸标定沟道肩线点； (4) 在沟道的转弯处，按设计要求标定出连接曲线； (5) 沟道开挖后，中线桩即遭到破坏，此时应及时进 行恢复，并测量其高程，以检查沟道的位置和深度。

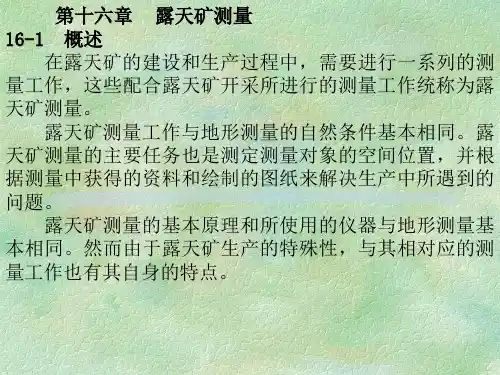

第十六章 露天矿测量 1616-1 概述 在露天矿的建设和生产过程中，需要进行一系列的测 量工作，这些配合露天矿开采所进行的测量工作统称为露 天矿测量。 露天矿测量工作与地形测量的自然条件基本相同。露 天矿测量的主要任务也是测定测量对象的空间位置，并根 据测量中获得的资料和绘制的图纸来解决生产中所遇到的 问题。 露天矿测量的基本原理和所使用的仪器与地形测量基 本相同。然而由于露天矿生产的特殊性，与其相对应的测 量工作也有其自身的特点。
16-3 露天矿生产测量 16一、 采剥场验收测量 1 采剥场验收测量的主要任务 (1) 及时、全面地测量采剥进度并绘制成图； (2) 按区域、阶段平盘、工程项目、电铲号等计算实 际采剥工程量； (3) 在验收测量图纸上量取实际工程技术指标。 2 采剥场验收测量方法 常用的测量方法有经纬仪视距测量、平板仪测量和光 电测距极坐标法等。 3 验收量的计算 露天矿验收量的计算方法有垂直断面法、水平断面法 和解析法等。露天矿验收量的计算，通常是先计算每台电 铲的采剥量，再将该矿井的所有作业电铲的采剥量求和， 即可得到该矿的总采剥量。
2 在生产过程中应定期对排土场进行测量 排土场测量的主要对象有：(1) 排土场台阶的坡顶线 和坡底线；(2) 排土场内运输线路的位置；(3) 排土场内 的设施和取样地点；(4) 排土场内下沉点的观测。 排土场的工作控制可考虑使用三角网、线形锁或光电 测距导线。碎部测量可采用经纬仪视距、平板仪或其他测 量方法。 3 排土场下沉的观测 布设观测站的最方便的一种方法是在排土场平盘上建 立方格网形的观测站。每个排土带上一般至少应布设三条 观测线，以便于研究下沉的规律。
1 测量对象方面 在地形测量中，是以地形点和地物点为主要测量对象， 这些点的位置，在一定时期内可以视为是固定不变的。而 露天矿测量的主要对象是各种工程，它们的位置随着采矿 工程的进展是经常变化的。 2 测量条件方面 地形测量和露天矿测量，虽然都是在露天条件下进行 的，然而，露天矿需要在全年各个时期进行相应的测量工 作，而且露天矿矿坑中运输繁忙紧张、灰尘大、测点经常 被电铲和推土机破坏，因此，露天矿的测量方法与地形测 量也有所不同。 3 测量精度方面 在地形测量中，测量精度主要是以制图精度为依据， 故测绘不同比例尺的图纸，精度要求也不相同。露天矿测 量的精度，则是以能否满足解决生产问题为标准，其测量 的精度也是依据要解决的生产问题来确定。
二、 露天矿高程控制测量 露天矿的高程控制也分为基本控制和工作控制两大类。 地面三、四等水准点均可作为高程的基本控制点，等外水 准点可作为小型露天矿的高程基本控制点。 露天矿的高程工作控制也分Ⅰ、Ⅱ两级。Ⅰ级是在基 本高程控制点上的加密，Ⅱ级是 在基本高程控制点或 Ⅰ级工作高程控制点基础上的加密。露天矿的工作高程控 制路线一般应布设成环形网、附合路线或结点网，在困难 地区，也可采用支水准路线，但支水准路线的长度不应超 过同等精度附合水准路线长度的1/4。 露天矿的工作高程控制一般是与平面工作控制同时进 行的，平面工作控制点同时也是高程工作控制点。其测量 方法可采用水准测量或三角高程测量。
2 露天矿工作控制网 露天矿工作控制网分为两级，Ⅰ级工作控制网是在基 本控制网基础上的加密，Ⅱ级工作控制网是在Ⅰ级工作控 制网或基本控制网基础上的加密。 (1) 交会法 在未知点P上安置仪器观测水平角α、β以及检验角 ε，以确定P点平面位置的方法，称为后方交会法。采用 后方交会法建立工作控制点时，为了防止P点在危险圆(即 A、B、C的外接圆)附近，要求交会角α、β与固定角 ∠ABC之和不应在160°～200°之间。
三、 爆破工作测量 爆破测量工作主要包括下面四个方面的内容：① 为 爆破设计提供图纸资料；② 按设计实地标定炮孔位置； ③ 爆破地区的测量工作；④ 爆破测量的内业工作。 1 准备图纸资料 在爆破工作进行之前，应根据已有的阶段采剥工程平 面图绘制爆破地区的平面图 2 炮孔位置的标定 标定前，运用图解的方法，求出标定数据。实地标定 时，首先用经纬仪，按极坐标法先标定一个炮孔的位置， 然后根据炮孔至坡顶线的垂直距离和炮孔中心相互间的距 离标定出其他炮孔的位置。
五、 露天矿技术境界的标定 露天矿技术境界通常是指露天矿最终境界、滑坡处 理境界、干线站场境界、露天矿工程境界和月计划境界 等。这些境界都需要测量人员在现场标定出来。标定方 法可根据具体情况选用极坐标法、断面线法或源自文库他方法。 标定数据可通过解析法和图解法求取。
16-4 露天矿矿图 16露天矿的基本矿图有以下八种： (1) 矿田区域地形图，比例尺为1∶1000或1∶2000； (2) 工业广场平面图，比例尺为1∶500或1∶1000； (3) 分阶段采剥工程平面图，比例为1∶500或1∶1000； (4) 采剥工程断面图，比例尺为1∶500或1∶1000； (5) 采剥工程综合平面图，比例尺为1∶1000或1∶2000， 也可加绘1∶5000的； (6) 排土场平面图，比例尺为1∶1000或1∶2000，也可加 绘1∶5000的； (7) 防排水系统图，比例尺为1∶1000或1∶2000，也可加 绘1∶5000的； (8) 排水井巷平面图，比例尺为1∶1000或1∶2000。
16-2 露天矿控制测量 16一、 露天矿平面控制测量 露天矿平面控制测量分为基本控制网测量和工作控制 网测量两类。 1 露天矿基本控制网 露天矿基本控制网应根据露天矿坑四周的地形条件、 采矿场的形状、采矿工作的发展方向以及在矿坑内建立工 作控制网的方法等因素采用不同的方法来布置。地面三、 四等三角网、边角网、测边网或一级小三角网、一级小测 边网、一线导线网均可作为大型露天矿的基本控制网。小 型露天矿可采用二级小三角网、二级小测边网或二级导线 网作为矿区的基本控制网。
