铝合金构件的变形矫正方法大全
铝板材整形方法和说明
铝板材整形方法和说明嘿，咱今儿个就来唠唠铝板材整形这档子事儿。
你说这铝板材啊，有时候就跟那爱闹脾气的小孩似的，不整整它就不听话。
先来说说这整形方法。
就好比给它来一场华丽的变身秀。
第一种常见的方法就是拉伸啦！就像咱拉面条似的，把它慢慢拉长、拉平，让它变得规规矩矩的。
还有一种是弯曲，让铝板材按照咱想要的弧度来弯曲，就跟那舞蹈演员扭腰似的，多有意思。
再有就是冲压，“咣当”一下给它来个强力定型，让它服服帖帖的。
那这整形说明可就重要啦！就像给铝板材立规矩一样。
拉伸的时候可得注意力度，你要是太使劲了，它没准就“咔”断了，那不就悲剧了嘛！得温柔点，慢慢拉，一点一点来。
弯曲呢，得找好角度，别弯得太离谱，不然它都不知道自己该长成啥样了。
冲压的时候，模具可得选对了，不然冲出来的形状不对，那不是白费力气嘛！你想想，要是咱不注意这些，那铝板材能整形成咱想要的样子吗？就好比你想做个蛋糕，材料都放错了，那能做出美味的蛋糕吗？这铝板材整形也是一个道理呀！咱得用心，得仔细，不能马虎。
还有啊，不同厚度的铝板材，整形方法也得有点不一样哦。
薄的就像那小薄片似的，得更小心呵护，稍微用点力可能就变形了。
厚的呢，就可以稍微大胆点，但也不能太放肆啦！这就跟照顾不同性格的人似的，得因材施教呀！再说说这环境，也很重要呢！要是在一个脏兮兮、乱糟糟的地方整形，那铝板材也会不高兴的呀，整出来的效果能好吗？咱得给它提供一个干净、整洁的环境，就像给它一个舒适的家一样。
你说这铝板材整形是不是挺有讲究的？可不是随便摆弄摆弄就行的呀！咱得把它当成一件艺术品来对待，精心雕琢，才能让它绽放出最美的光彩。
咱生活中好多东西不都是用铝板材做的嘛，要是整形不好，那多影响使用啊！所以啊，咱可得认真对待，让铝板材乖乖听话，为我们的生活增添更多的美好！这铝板材整形，看似简单，实则蕴含着大大的学问呢，你说是不是？。
铝合金压弯方法-概述说明以及解释
铝合金压弯方法-概述说明以及解释1.引言1.1 概述概述:铝合金压弯是一种常见的金属加工方法，用于将铝合金板材折弯成所需的形状或角度。
这种方法广泛应用于航空航天、汽车制造、建筑和电子行业等领域。
铝合金具有轻质、耐腐蚀和优良的导电导热性能，因此成为制造复杂结构的理想材料之一。
在进行铝合金压弯之前，需要考虑多种因素，包括铝合金的成分、板材的厚度和硬度、弯曲角度和半径等。
此外，还需要选择合适的压弯机和工具，以确保最佳的加工质量和效率。
铝合金压弯方法主要包括手动压弯和机械压弯两种。
手动压弯是较为简单和常见的方法，操作人员通过运用力和工具将铝合金板材逐渐弯曲至所需角度。
机械压弯则利用专用的压弯设备，通过电动或液压系统施加力量来实现弯曲。
机械压弯具有高精度和重复性好的优点，适用于批量生产和复杂形状的铝合金压弯。
此外，还有一些特殊的铝合金压弯方法，如热压弯和滚轮压弯。
热压弯是在加热的条件下进行的，利用铝合金的高温塑性性能来实现弯曲，适用于一些特殊形状的铝合金板材。
滚轮压弯则是利用滚轮对铝合金板材进行逐渐弯曲，适用于较长且细长的板材。
总之，铝合金压弯方法是一种重要且广泛应用的金属加工技术。
通过合理选择方法和工具，可以高效、精确地实现对铝合金板材的弯曲加工，满足各种工业领域的需求。
未来，随着科技的进步和新材料的研发，铝合金压弯方法也将不断更新和发展，为各行各业提供更好的解决方案。
文章结构部分的内容通常用来介绍和说明文章的组织结构和主要部分。
在这篇文章中，可以按照以下方式编写1.2文章结构部分的内容：文章结构：本文主要分为引言、正文和结论三个部分。
引言部分：在引言部分，我们会对铝合金压弯方法进行概述，并说明本文的目的。
正文部分：正文部分将详细介绍铝合金压弯方法的要点。
其中包括铝合金压弯方法要点1和铝合金压弯方法要点2。
通过对这两个要点的介绍，读者可以了解铝合金压弯方法的具体步骤和技术要求。
结论部分：在结论部分，我们将对全文进行总结，并展望未来的发展方向。
铝合金模板常见的质量通病和原因分析及防治措施
铝合金模板常见的质量通病和原因分析及防治措施附件四：铝合金模板常见的质量通病和原因分析及防治措施1轴线位移现象：在混凝土浇筑完成并拆除墙柱模板以后，出现了墙柱的实际位置与建筑物的轴线位置有偏移。
原因分析：由于铝模板是组装模板，可能是放线时有偏移或者模板拼装时未能按规定到位。
再则是墙柱模板根部定位钢筋不牢或者漏焊，发生偏移又未及时纠正而造成累计误差。
混凝土浇筑时未均匀对称下料或高度过高造成侧压力大而挤偏模板。
对拉螺栓、顶撑使用不当或松动造成轴线偏位。
防治措施：对木工及定位钢筋安装工人进行技术交底。
对模板轴线测放后进行技术复核验收，确认无误后才能支模。
墙柱根部设可靠的限位措施并保证其位置精确。
支模时拉水平、竖向通线，并设控制线。
混凝土浇筑前对模板进行全面的检查并及时处理问题。
2 标高偏差现象：在检查模板板顶标高时出现了偏差，混凝土浇筑完成以后结构层标高出现误差。
原因分析：楼层标高控制点偏少，浇筑混凝土时未按标高施工，标高控制线转测次数过多产生了累计误差。
防治措施：每层设置足够多的标高控制点，浇筑混凝土时按标高施工。
剪力墙模板根部必须找平，模板板顶用1m标高控制并严格按标高施工。
建筑楼层标高由首层标高控制，严禁逐层向上引测，以防止累计误差，每一层的标高引测点控制在三个左右。
3 模板和结构变形现象：经过多次用后模板出现了变形，拆模后发现混凝土出现变形。
原因分析：在模板加固时销钉漏用，背楞未用拉杆拉紧，模板刚度差，梁柱模板卡具间距过大或未夹紧。
在上述情况下由于在浇筑混凝土时未能够承受振捣时产生的压力而导致了局部爆模。
浇筑墙柱混凝土速度过快或一次浇灌过高也会发生模板的变形。
防治措施：首先要确保模板的承载能力和刚度，梁底和板底的的支撑要足够，剪力墙的背楞要车紧，销钉和销片要足够和加紧。
浇筑混凝土时要均匀下料并且严格控制浇灌高度，特别是门窗洞口既要保证混凝土振捣密实，又要防止过分振捣引起模板变形。
4、接缝不严现象：由于模板间接缝不严有间隙，混凝土浇筑时产生漏浆，混凝土表面出现蜂窝。
铝材料变形及恢复
铝材料变形及恢复铝材料是一种常用的金属材料，具有轻质、导热性能好、抗腐蚀等特点，被广泛应用于工业生产和日常生活中。
然而，铝材料在使用过程中也会发生变形，但它也具有一定的恢复能力。
铝材料的变形主要有塑性变形和弹性变形两种情况。
塑性变形是指铝材料在受到外力作用下，发生形状、尺寸或内部结构的永久改变。
这种变形是可逆的，一旦形变停止，铝材料无法自行恢复原状。
而弹性变形是指铝材料在受到外力作用下，发生形状、尺寸或内部结构的暂时改变，当外力消失后，铝材料可以自行恢复到原来的形状。
铝材料的塑性变形通常发生在它的屈服点之后。
当外力超过铝材料的屈服强度时，铝材料会发生塑性变形，这种变形是永久的。
例如，当我们用力弯曲一根铝管时，它会发生塑性变形，无法恢复到原来的直线状态。
这是因为铝材料的晶格结构在受到外力作用下发生了移位，导致了形变。
而铝材料的弹性变形通常发生在它的屈服点之前。
当外力在铝材料的屈服强度之内时，铝材料会发生弹性变形，这种变形是可逆的。
例如，当我们用手指轻轻地压扁一块铝箔，它会发生弹性变形，但当我们松开手指时，铝箔会恢复到原来的平整状态。
这是因为铝材料的晶格结构在外力作用下发生了畸变，但仍然可以恢复到原来的形状。
铝材料的恢复过程主要是通过晶格结构的再排列来实现的。
当铝材料发生塑性变形时，晶格结构中的位错会增加，这些位错会阻碍晶格的移动和再排列，从而导致了永久形变。
而当外力消失时，铝材料的晶格结构会通过位错的移动和消失来恢复到原来的状态。
总的来说，铝材料在受到外力作用下会发生变形，其中塑性变形是永久的，而弹性变形是可逆的。
铝材料的恢复过程主要是通过晶格结构的再排列来实现的。
虽然铝材料具有一定的恢复能力，但在实际应用中，我们还是需要注意减少外力对铝材料的作用，以延长其使用寿命。
铝合金凹进去的整平方法
铝合金凹进去的整平方法可以采用填补修复法。
这种方法是通过填充和打磨的方式，将凹陷处恢复至平整状态。
具体步骤如下：
1.清洗：首先，需要将凹陷处清洗干净，以去除表面的污垢和杂
质。
2.填充：然后，使用填缝剂填充凹陷处。
填缝剂的选择应根据铝
合金的材质和凹陷的程度来确定。
3.打磨：填充完成后，通过打磨使表面恢复平整。
打磨时要注意
力度和角度，避免过度打磨导致表面损伤。
需要注意的是，填补修复法适用于较浅、较小的凹陷处。
如果凹陷较深或较大，可能需要采用其他方法，如焊接、铆接等。
此外，在进行整平操作前，最好先对铝合金进行表面处理，如喷涂底漆等，以增加填缝剂的附着力和耐久性。
以上信息仅供参考，如果铝合金凹陷程度严重或无法自行修复，建议寻求专业维修人员的帮助。
铝合金船体焊接变形及其控制措施

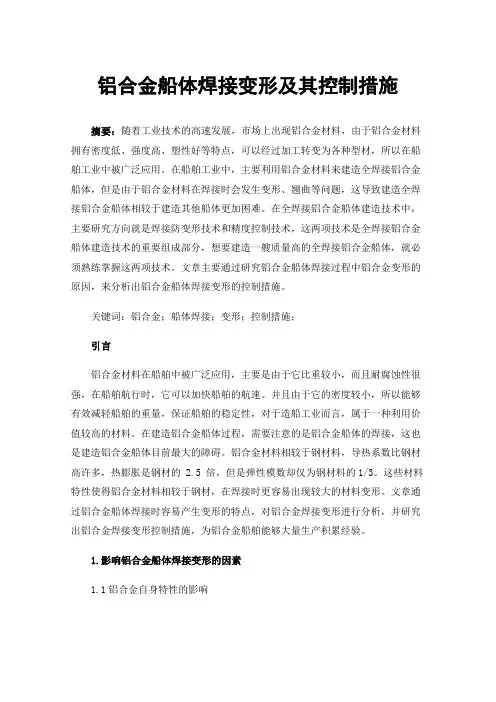

铝合金船体焊接变形及其控制措施摘要：随着工业技术的高速发展，市场上出现铝合金材料，由于铝合金材料拥有密度低、强度高、塑性好等特点，可以经过加工转变为各种型材，所以在船舶工业中被广泛应用。
在船舶工业中，主要利用铝合金材料来建造全焊接铝合金船体，但是由于铝合金材料在焊接时会发生变形、翘曲等问题，这导致建造全焊接铝合金船体相较于建造其他船体更加困难。
在全焊接铝合金船体建造技术中，主要研究方向就是焊接防变形技术和精度控制技术，这两项技术是全焊接铝合金船体建造技术的重要组成部分，想要建造一艘质量高的全焊接铝合金船体，就必须熟练掌握这两项技术。
文章主要通过研究铝合金船体焊接过程中铝合金变形的原因，来分析出铝合金船体焊接变形的控制措施。
关键词：铝合金；船体焊接；变形；控制措施；引言铝合金材料在船舶中被广泛应用，主要是由于它比重较小，而且耐腐蚀性很强，在船舶航行时，它可以加快船舶的航速。
并且由于它的密度较小，所以能够有效减轻船舶的重量，保证船舶的稳定性，对于造船工业而言，属于一种利用价值较高的材料。
在建造铝合金船体过程，需要注意的是铝合金船体的焊接，这也是建造铝合金船体目前最大的障碍。
铝合金材料相较于钢材料，导热系数比钢材高许多，热膨胀是钢材的 2.5 倍，但是弹性模数却仅为钢材料的1/3。
这些材料特性使得铝合金材料相较于钢材，在焊接时更容易出现较大的材料变形。
文章通过铝合金船体焊接时容易产生变形的特点，对铝合金焊接变形进行分析，并研究出铝合金焊接变形控制措施，为铝合金船舶能够大量生产积累经验。
1.影响铝合金船体焊接变形的因素1.1铝合金自身特性的影响铝合金具有硬度小、线膨胀系数和导热系数大的特点，这为焊接产生较大变形埋下了隐患。
此外，原材料的固有应力产生于辊轧、成型、剪切、弯曲及切割等过程中，在结构装配、焊接前就已存在。
焊接过程中所输入的热量可消除存在的部分应力，但最后的变形是两者综合作用的结果。
常见的焊接结构变形包括：船体外板或上层建筑处经常遇见的骨架焊接处出现的明显的“瘦马”现象，薄板结构中经常出现的板架的起伏波浪变形，船体局部鼓出（或凹进）变形等。
减少铝件加工变形的工艺措施和操作技巧
减少铝件加工变形的工艺措施和操作技巧铝件零件加工变形的原因很多，与材质、零件形状、生产条件等都有关系。
主要有以下几个方面：毛坯内应力引起的变形，切削力、切削热引起的变形，夹紧力引起的变形。
一、减少加工变形的工艺措施1、降低毛坯的内应力采用自然或人工时效以及振动处理，均可部分消除毛坯的内应力。
预先加工也是行之有效的工艺方法。
对肥头大耳的毛坯，由于余量大，故加工后变形也大。
若预先加工掉毛坯的多余部分，缩小各部分的余量，不仅可以减少以后工序的加工变形，而且预先加工后放置一段时间，还可以释放一部分内应力。
2、改善刀具的切削能力刀具的材料、几何参数对切削力、切削热有重要的影响，正确选择刀具，对减少零件加工变形至关重要。
1）合理选择刀具几何参数。
①前角：在保持刀刃强度的条件下，前角适当选择大一些，一方面可以磨出锋利的刃口，另外可以减少切削变形，使排屑顺利，进而降低切削力和切削温度。
切忌使用负前角刀具。
②后角：后角大小对后刀面磨损及加工表面质量有直接的影响。
切削厚度是选择后角的重要条件。
粗铣时，由于进给量大，切削负荷重，发热量大，要求刀具散热条件好，因此，后角应选择小一些。
精铣时，要求刃口锋利，减轻后刀面与加工表面的摩擦，减小弹性变形，因此，后角应选择大一些。
③螺旋角：为使铣削平稳，降低铣削力，螺旋角应尽可能选择大一些。
④主偏角：适当减小主偏角可以改善散热条件，使加工区的平均温度下降。
2）改善刀具结构。
①减少铣刀齿数，加大容屑空间。
由于铝件材料塑性较大，加工中切削变形较大，需要较大的容屑空间，因此容屑槽底半径应该较大、铣刀齿数较少为好。
②精磨刀齿。
刀齿切削刃部的粗糙度值要小于Ra=0.4um。
在使用新刀之前，应该用细油石在刀齿前、后面轻轻磨几下，以消除刃磨刀齿时残留的毛刺及轻微的锯齿纹。
这样，不但可以降低切削热而且切削变形也比较小。
③严格控制刀具的磨损标准。
刀具磨损后，工件表面粗糙度值增加，切削温度上升，工件变形随之增加。
铝合金构件的变形矫正方法大全
铝合金构件的变形矫正方法大全，附有实例目前铝合金在产品加工制造行业被广泛应用。
铝合金产品在加工制造过程中由于受到外力或焊接应力的影响，通常会产生一定程度的变形，这些变形通常都要进行矫正，而使其符合产品质量要求。
实践证明，多数变形的构件是可以矫正的。
矫正的原理都是设法造成新的变形来达到抵消已经发生的变形。
在生产实际过程中普遍应用的矫正方法，主要有机械矫正、手工矫正和火焰矫正，因此要针对产品不同的结构和变形程度合理选择最佳的矫正方法，以获得最佳的矫正效果。
铝合金构件变形的原因（1）原材料在加工过程中产生的变形由于原材料在挤压生产过程中产生的残余应力而引起的变形。
如：挤压过程中冷却速度不一致、挤压设备调试失常等。
（2）在产品制造过程中产生的变形主要原因是外力影响。
如剪切过程中产生的剪切挤压应力、热切割过程中热胀冷缩产生的收缩应力等。
（3）焊接过程中产生的变形主要原因是焊缝周围产生的横向和纵向收缩应力，通常称为焊接应力引起的变形。
（4）构件变形的实质不论构件发生何种变形，其主要原因都是由于其内部存在不同程度和不同形式的残余应力，使其结构组织中一部分纤维变长受到周围的压应力，另一部分纤维变短受到周围的拉应力，从而造成了金属材料的变形。
矫正原理及常用方法矫正的原理就是通过外力或局部加热，使得较长的纤维缩短，较短的纤维伸长，最后使得各层的纤维长度趋于一致，或达到我们要求的纤维长度，从而消除变形或使变形减少到规定的范围之内。
各种矫正方法在现场使用过程中要根据其构件结构特点、变形形式、工件大小等不同情况做相应的选择，必要时还需采取多种矫正形式相结合的综合矫正法。
其中火焰矫正是应用最为广泛的一种方法，其对于大型构件和自身强度较大构件的变形矫正效果最好，但火焰矫正也是一门较难掌握的矫正方法，如加热位置、温度控制、冷却方式不当还会造成构件新的更大变形，甚至导致产品的报废。
因此，火焰矫正作业人员除要有丰富的实践经验外，还需掌握铝合金的热处理性能。
铝板幕墙变形的原因和预防方案
铝板幕墙变形的原因和预防方案铝板幕墙变形的原因和预防方案一、铝板幕墙变形的原因1、板块没有边肋和中肋，风压和空气涨力下造成变形。
这种变形现象多出现在采用铝塑复合板为面板的幕墙上。
建筑业主为了省钱，选用不正规的生产厂家。
厂家为获较高利润，什么边肋、中肋一律不用。
将铝塑板折成盒状，直接用螺钉拧在框架上，板块缝隙抹上胶就算完工。
这样幕墙的板块强度根本就不够，板块在正负风压作用下产生向里向外的疲劳性挠度变形，使板面尺寸增长。
反映比较突出的向阳面的幕墙，由于施工工艺是采用保温暖墙的形式将板块缝隙全部用胶密封严实，板面与结构墙间隔里的空气在阳光效应下升温，板块在空气涨力作用下造成向外变形变形。
2、板块与幕墙结构框架固定，热应力无法释放产生变形。
铝板幕墙在季节温差较大地区，在春初秋末气温较低的季节，这时的阳光照射热效很强，特别是颜色较深的铝板升温较大，铝板在不同温度下，每米长度上的热膨胀值较大幕墙框架在里面，阳光影响较弱，铝板与框架最大时可产生80℃以上的温差，在铝板尺寸较大时便会出现较大的线性膨胀差。
如果幕墙板块结构采用折边，将铝板用螺钉固定在框架上的结构，将造成铝板板面的热应力无法释放，迫使板面屈服，在空气作用下向外出现变形现象。
这种变形现象所示是相当大的，尤其是铝板里面的幕墙框架采用钢型材（词条“钢型材”由行业大百科提供）时，因铝的热膨胀系数一般为钢的2倍，所以同尺寸板产生的挠度将为表中数值的2倍。
笔者发现有的生产厂家在固定板块的角码上，沿板块的长或宽方向将固定板块的螺钉孔加工成长孔，但板安装后仍然出现变形现象，并且这种连接方式达不到幕墙平面内变形的要求。
3、面板与边肋装配时产生应力变形有的生产厂家为解决铝板板块板面的热应力变形，特别是面板采用铝塑复合板时，在单元板块的周边加了一圈边肋框，从生产工艺上是面板在刨槽机上按板块折边尺寸刨槽折边成盒状。
另一条线是将边肋型材按板块需要尺寸截断组装成边肋框。
然后边肋框装入盒状面板，用抽芯铆钉将两体固定。
铝合金构件的变形矫正方法大全
铝合金构件的变形矫正方法大全，附有实例目前铝合金在产品加工制造行业被广泛应用。
铝合金产品在加工制造过程中由于受到外力或焊接应力的影响，通常会产生一定程度的变形，这些变形通常都要进行矫正，而使其符合产品质量要求。
实践证明，多数变形的构件是可以矫正的。
矫正的原理都是设法造成新的变形来达到抵消已经发生的变形。
在生产实际过程中普遍应用的矫正方法，主要有机械矫正、手工矫正和火焰矫正，因此要针对产品不同的结构和变形程度合理选择最佳的矫正方法，以获得最佳的矫正效果。
铝合金构件变形的原因（1）原材料在加工过程中产生的变形由于原材料在挤压生产过程中产生的残余应力而引起的变形。
如：挤压过程中冷却速度不一致、挤压设备调试失常等。
（2）在产品制造过程中产生的变形主要原因是外力影响。
如剪切过程中产生的剪切挤压应力、热切割过程中热胀冷缩产生的收缩应力等。
（3）焊接过程中产生的变形主要原因是焊缝周围产生的横向和纵向收缩应力，通常称为焊接应力引起的变形。
（4）构件变形的实质不论构件发生何种变形，其主要原因都是由于其内部存在不同程度和不同形式的残余应力，使其结构组织中一部分纤维变长受到周围的压应力，另一部分纤维变短受到周围的拉应力，从而造成了金属材料的变形。
矫正原理及常用方法矫正的原理就是通过外力或局部加热，使得较长的纤维缩短，较短的纤维伸长，最后使得各层的纤维长度趋于一致，或达到我们要求的纤维长度，从而消除变形或使变形减少到规定的范围之内。
各种矫正方法在现场使用过程中要根据其构件结构特点、变形形式、工件大小等不同情况做相应的选择，必要时还需采取多种矫正形式相结合的综合矫正法。
其中火焰矫正是应用最为广泛的一种方法，其对于大型构件和自身强度较大构件的变形矫正效果最好，但火焰矫正也是一门较难掌握的矫正方法，如加热位置、温度控制、冷却方式不当还会造成构件新的更大变形，甚至导致产品的报废。
因此，火焰矫正作业人员除要有丰富的实践经验外，还需掌握铝合金的热处理性能。
铝板变形校正方法
铝板变形校正方法
以下是 8 条关于铝板变形校正方法：
1. 哎呀，你知道吗，用木榔头轻轻敲击铝板变形处绝对是个好办法！就像给它做个温柔的按摩一样。
比如你看到铝板有点凸起了，就可以拿木榔头慢慢敲回去。
2. 嘿，还有加热法呢！这就像是给铝板来个“温暖的拥抱”，让它变软后再进行校正。
比如说铝板某个部位弯了，加热一下再弄直不就行啦！
3. 为啥不试试机械拉伸呀！就如同给铝板来一场“力量的较量”，把它拉回到原来的形状。
像那种变形不是很严重的，用这个方法很有效呢！
4. 反变形法也很棒呀！这简直是未雨绸缪嘛。
好比是提前给铝板“打个预防针”，能有效防止进一步变形哦。
5. 利用千斤顶校正怎么样？这就好像是给铝板找了个强有力的“助手”。
比如铝板在大的压力下变形了，千斤顶能帮大忙呢！
6. 那手动整形法可别小瞧哦！这就像是亲手给铝板“雕琢”出完美。
看到铝板有点不平整的地方，用手去整型一试便知呀。
7. 吊重物法也挺厉害呢！这不就是给铝板来点“重力的魔法”嘛。
例如铝板有些下垂变形，吊个重物说不定就解决啦。
8. 固定校正法多实用呀！如同给铝板上了一道“坚固的枷锁”。
当铝板需要稳定校正时，这个方法能派上大用场啊！
我的观点就是，这些方法各有各的用处，在不同的情况下选择合适的方法，就能让铝板乖乖变回它该有的样子！。
铝材料变形及恢复
铝材料变形及恢复铝材料是一种常见的金属材料，具有轻巧、导电性能好等特点，广泛应用于各个领域。
然而，铝材料在使用过程中也会出现变形的情况，而这种变形又可以通过适当的方法进行恢复。
铝材料的变形主要有两种情况，一种是塑性变形，另一种是弹性变形。
塑性变形是指铝材料在外力作用下，形状发生明显改变并且不容易恢复原状的情况。
而弹性变形则是指铝材料在外力作用下，形状发生一定改变，但一旦外力消失，材料就能够恢复到原来的形状。
塑性变形是由于铝材料的晶粒发生滑移而导致的。
当外力作用到铝材料上时，晶粒中的原子开始发生位移，从而导致晶粒边界滑移。
随着外力的增大，晶粒的滑移增加，材料的变形也变得更加明显。
而一旦外力消失，晶粒之间的滑移会停止，材料也会停止变形。
但是，由于滑移过程中晶粒之间的原子发生位移，导致晶粒边界的结构变得不规则，这使得材料的形状无法完全恢复到原来的状态。
相比之下，弹性变形是一种可逆的变形过程。
当外力作用到铝材料上时，材料会发生一定程度的形变，但是一旦外力消失，材料就能够通过原子之间的弹性回复力恢复到原来的形状。
这是因为铝材料的原子之间存在着一定的弹性作用力，当外力作用到材料上时，原子会发生位移，但是在外力消失后，原子之间的作用力会使得材料形状恢复到原来的状态。
针对铝材料的变形问题，有一些常见的恢复方法。
首先是热处理，通过加热材料可以使晶粒重新排列，从而恢复材料的形状。
其次是冷加工，通过对铝材料进行塑性变形，可以改变材料的晶粒结构，从而使材料的形状发生改变。
最后是机械加工，通过对铝材料进行切割、冲压等加工过程，可以使材料的形状恢复到原来的状态。
铝材料的变形及恢复是一个复杂的过程，通过了解材料的塑性变形和弹性变形机制，可以采取适当的方法进行恢复。
这不仅可以延长铝材料的使用寿命，还可以保证其在各个领域的应用效果。
希望通过对铝材料变形及恢复的了解，可以更好地应对相关问题，并提高材料的使用效率和经济效益。
铝合金加工变形校正工艺
铝合金加工变形校正工艺
铝合金在焊接过程中会严重变形，因此需要进行校正，校正大致可分为三种：
1、机械校正；
机械校正设备一般有液压机、校直机，利用机械校正是将焊缝接头区域已经收缩的变形再次延展，达到平直的目的。
这种校正方法一般使用在型材及小型构件上的变形。
2、火焰校正；
是利用火焰加热时造成的温度差而产生的变形来抵消已经产生的变形，因铝材加入合金元素后，其包含的合金元素不均匀，且熔点在482℃~660℃之间变化，从常温加热到溶化状态时，没有颜色变化，因此在校正时的温度控制是关键。
一般使用橘红色的火焰，温度一般在300℃~400℃，校正方式为线状加热、点状加热、三角形加热，为提高效率，加热后使用水急冷并使用木榔头或铝榔头辅助敲击，不允许使用铁榔头或铜榔头敲击，且敲击处不应留有明显印记。
在外板及甲板校正时要少用锤击，可使用工装辅助校正。
3、TIG焊焊接校正；
使用TIG焊进行校正，TIG焊相当于火焰校正，调节电流、电压等参数，可控制加热温度，且校正区域不需要特别清洁处理，但工作效率较慢，一般只应用于狭小空间及变形较小的区域。
4、MIG焊焊接校正；
MIG焊焊接校正在国内运用比较少，在国外多数船厂采用MIG焊焊接校正。
校正时需清洁焊接部位，焊接时同正常焊接同样程序。
可采用锤击及工装辅助，冷却后要磨平焊缝。
此方法对施焊人员要求较高，且成本高，目前国内只有个别专业铝合金船厂采用。
铝型材调直技巧
铝型材调直技巧一、背景介绍铝型材调直是加工铝材时常见的工艺之一，它涉及到调整铝型材的尺寸和形状，使其达到合适的要求。
然而，在实际操作中，由于铝型材自身材质的柔软性和加工过程中的误差等因素，很容易出现失调的情况，影响到加工效率和产品质量。
因此，铝型材调直技巧对于保证加工质量、提高生产效率和降低成本至关重要。
二、常见的铝型材调直技巧1.热处理法热处理法是指通过热处理的方式来调直铝型材。
它的原理是在铝型材表面产生热应力，使其发生塑性变形，然后经过冷却使其定形。
这种方法能够对铝型材进行局部调直，并且可以保证调直的精度。
2.机械拉伸法机械拉伸法是指通过机械拉伸的方式来调直铝型材。
它的原理是在铝型材两端采用机械拉伸的力量，以消除铝型材中的挠度和弯曲。
3.压缩方法压缩方法是指通过压缩的方式来调直铝型材。
它的原理是在铝型材的弯曲处施加适当的压缩力，使其弯度逐渐降低，直至完全消除。
4.加力法加力法是指在调直铝型材时，可以通过施加恰当的力量来改变其弯曲状态。
这种方法的优点是操作简单、方便，而且可以适用于不同形状和尺寸的铝型材。
三、调直过程中需要注意的事项1.选择适当的调整方法不同的铝型材形状和尺寸需要采用不同的调整方法。
在调整过程中需要根据实际情况选择适合的方法，以保证调直精度和效率。
2.控制调直力度在调整铝型材的同时，需要控制力度的大小，以避免过度或不足的调整力度对铝型材的质量和性能产生不利影响。
3.避免引起表面损伤调直过程中需要注意避免引起表面损伤。
在施加调整力度时，应注意保护铝型材表面，以防止出现划痕或其他损伤。
4.及时检查调整效果在调整完成后，需要及时对铝型材进行检查，以确保调直效果符合要求。
如果发现调整不理想，应及时进行重新调整。
四、总结铝型材调直技巧是铝材加工中重要的环节之一。
在实际操作中需要选择适合的调整方法，并且需要注意控制调整力度、避免表面损伤，以确保调整效果和产品质量。
控制和消除铝合金工件变形,难点、要点个个击破!
1 序言铝合金是最广泛应用于航空航天、汽车、军工及化学工业等行业的有色金属结构材料，特别是近几年来，在军工、航空航天业中的应用呈现井喷状态，其中结构件成为机械加工中的主流产品。
结构件的外形结构千奇百怪，精度要求也呈现直线上升趋势，其工艺目标一直是控制变形、提高精度。
下面以无人机中的结构件方形框架为例，探讨提高铝合金结构件加工精度的方法。
2 隐蔽型无人机精密旋转摄像头结构图1为隐蔽型无人机精密旋转摄像头，其内部结构和组成部分如图2所示，其中绿色结构件为方形框架。
a）检测台与旋转摄像头成品b）摄像头局部细节展示图1隐蔽型无人机精密旋转摄像头a）平视视角 b）旋转180°视角图2 旋转摄像头内部结构和组成部分3 方形框架的结构特点及关键技术难点图3为方形框架结构，其特点为：①从结构组成上看，方形框架为整个结构的载体。
②从输出精度上看，方形框架为关键精密输出结构件。
a）外形结构 b）内部结构图3 方形框架结构方形框架加工的关键技术难点分析如下。
1）图4为方形框架结构尺寸及精度要求，其中两处mm水平通孔及端面mm竖直通孔及端面的几何公差要求非常高，且表面粗糙度值Ra ＝1.6μm。
图4方形框架结构尺寸及精度要求2）方形框架材料为7075铝合金，作为7系商用最强力合金之一，其强度高，同时具有良好的力学性能。
该产品能够研发出来，材料的特性也起到了关键作用。
3）产品实体联接部分壁厚仅为3mm，符合薄壁件结构特点。
4）加工时，在保证产品精度的同时，如何控制产品的变形显得尤为重要。
4 方形框架加工工艺方案的制定及分析4.1 第一次开粗对原始方形毛料进行大余量开粗，形成开放性毛坯。
第一次开粗如图5所示，其中绿色部分为工件，透明外形方块为开粗后的毛坯。
U形内腔单边留余量0.5mm。
a）正视b）侧视图5 第一次开粗工艺分析：①去除大余量毛坯，让产品做初次应力释放。
②之所以不做成封闭性毛坯，是因为考虑切断后，会因产品局部的应力集中而导致变形。
铝型材调直技巧
铝型材调直技巧
铝型材是一种常见的建筑材料，它具有轻便、耐腐蚀、易加工等优点，因此在建筑、机械制造、电子等领域得到广泛应用。
然而，由于铝型材在生产、运输、安装等过程中容易受到外力的影响，导致其出现弯曲、扭曲等问题，影响了其使用效果。
因此，调直铝型材是一项非常重要的工作。
调直铝型材的技巧主要包括以下几个方面：
1.选择合适的工具
调直铝型材需要使用一些专业的工具，如调直机、液压千斤顶、手动千斤顶等。
在选择工具时，需要根据铝型材的形状、尺寸、弯曲程度等因素进行选择，以确保调直效果。
2.确定调直方向
在调直铝型材之前，需要先确定其弯曲方向和程度。
一般来说，铝型材的弯曲方向是沿着其长度方向，因此需要在这个方向上施加力量进行调直。
同时，需要根据弯曲程度确定调直的力量大小和调直的次数。
3.调整调直机或千斤顶的位置
在使用调直机或千斤顶进行调直时，需要将其放置在铝型材的弯曲处，以确保施加的力量能够有效地作用于弯曲处。
同时，需要根据
铝型材的长度和弯曲程度调整调直机或千斤顶的位置，以确保调直的效果。
4.逐步调整力量
在进行调直时，需要逐步增加施加的力量，以避免过度施力导致铝型材变形或破裂。
同时，需要根据调直的效果逐步调整力量大小，直到达到理想的调直效果。
调直铝型材是一项需要技巧和经验的工作，需要根据具体情况进行调整和处理。
只有掌握了正确的调直技巧，才能确保铝型材的质量和使用效果。
铝材料变形及恢复
铝材料变形及恢复
1. 加工变形：铝材料在加工过程中，如轧制、挤压、拉伸等，可能会导致材料变形。
这种变形通常是不可逆的，因为加工过程改变了材料的晶体结构。
恢复方法取决于具体的变形情况，有时可能需要重新加工或更换材料。
2. 热变形：铝材料在受热时会发生膨胀，冷却时会收缩。
这种热变形可以通过适当的加热和冷却过程来恢复。
例如，对于轻微的热变形，可以使用火焰加热或热空气加热来使材料膨胀，然后通过自然冷却或风冷来使其收缩恢复原状。
3. 机械变形：铝材料在受到外部机械力作用时，如弯曲、压缩或拉伸，可能会发生变形。
这种变形可以通过适当的机械方法来恢复，如使用压力机、千斤顶或其他机械工具来施加反向力，以使材料恢复原状。
4. 应力释放变形：铝材料在加工或使用过程中可能会积累应力，导致变形。
这种变形可以通过应力释放处理来恢复，如退火或去应力退火。
这些处理方法可以帮助消除材料内部的应力，从而减少或消除变形。
需要注意的是，铝材料的变形恢复方法取决于变形的程度和原因。
对于轻微的变形，一些简单的方法可能就足够了。
但对于严重的变形，可能需要更专业的技术或设备来进行修复。
在处理铝材料变形时，应遵循相关的安全操作规程，并根据具体情况选择适当的恢复方法。
如果不确定如何处理铝材料的变形，建议咨询专业人士或相关领域的专家。
铝合金焊接变形控制
铝合金焊接变形控制铝合金在焊接后会产生变形，这在很大程度上增加了焊后调修量，浪费了很多工时，严重时会导致生产进度延期。
为了进一步解决铝合金焊接变形的1"-3题，通过对焊接变形的影响因素进行分析，提出了防止焊接变形的方法及焊接顺序制定原则．对今后铝合金的焊接起到了一定的借鉴作用。
铝合金广泛应用于航天、造船、铁道车辆等工业领域。
随着我国经济的迅速增长，高速铁路的发展已是大势所趋。
开发制造铝合金动车组项目已经作为国家“十一五” 的重点规划项目。
近年来，北车集团的几家大型客车制造企业先后与国外知名企业合作，共同生产时速达到200 knrlh以上的铝合金高速动车组。
青岛四方与庞巴迪公司合作生产的时速200 knrlh crh1动车组已经开始在沪杭线上运行：长客与阿尔斯通公司合作生产的时速200 km／h crh5动车组也已经在京哈线上运行：唐车与西门子公司合作生产的时速300 knrlh crh3动车组正在制造中。
铝合金动车组的出现已经成为国家铁路第六次大提速的主导力量，标志着中国铁路已经迈进了高速铁路时代。
1. 焊接变形产生的原因铝合金在焊接过程中．不均匀的加热使得焊缝及其附近的温度很高，冷却后，焊缝就产生了不同程度的收缩和内应力(纵向内应力和横向内应力)，致使焊接结构产生各种变形。
由于铝的热导率是钢的3倍。
因此铝合金焊接变形的控制要比碳钢结构难度大。
铝合金内部发生晶粒组织的转变所引起的体积变化也可能引起焊件的变形，这是产生焊接应力与变形的根本原因2. 焊件的残余变形和应力的危害性在一般铝合金焊接结构中，残余变形的危害性比残余应力大得多，它使焊接部件的尺寸改变而无法组装，使整个构件丧失稳定性而不能承受载荷，使产品质量大大降低。
而矫正却要消耗大量的人力和物力，有时甚至会导致产品报废。
同时焊接裂纹的产生往往也和焊接残余变形和应力有着密切的关系。
因此。
在制造铝合金焊接结构时。
必须充分了解焊接时内应力发生的机理和焊后决定工件变形的基本规律，以控制和减小其危害性特征分量具有明显的物理意义，测试结果表明：提取的特征分量能够描述接头形成过程。
铝材料变形及恢复
铝材料变形及恢复铝材料是一种常见的金属材料，具有轻质、耐腐蚀等特点，在工业和日常生活中广泛应用。
然而，铝材料在使用过程中也会遇到变形的问题，即由于外力作用或温度变化而导致形状发生改变。
本文将探讨铝材料的变形原因及其恢复方法。
一、铝材料的变形原因铝材料的变形主要有以下几个原因：1. 外力作用：外界施加在铝材料上的力量会导致铝材料的形状发生变化。
比如，当我们用锤子敲打铝板时，铝板会发生塑性变形，改变原有的形状。
2. 温度变化：温度的升高或降低也会引起铝材料的变形。
铝材料在高温下容易软化，失去原有的形状，而在低温下则变得脆性。
3. 内部应力：当铝材料受到外力作用或温度变化时，内部会产生应力。
如果这些应力超过了铝材料的强度极限，就会导致变形。
二、铝材料的恢复方法1. 冷加工：冷加工是一种常用的恢复铝材料形状的方法。
通过对铝材料进行弯曲、拉伸等操作，使其恢复到原来的形状。
冷加工可以在常温下进行，不会改变铝材料的化学性质。
2. 热加工：热加工是利用高温对铝材料进行塑性变形，使其恢复到原来的形状。
常见的热加工方法有热拉伸、热挤压等。
热加工可以改善铝材料的塑性，使其更容易恢复形状。
3. 热处理：热处理是通过对铝材料进行加热和冷却的过程，改变铝材料的组织结构，使其恢复到原来的形状。
热处理可以消除铝材料内部的应力，提高铝材料的强度和硬度。
4. 其他方法：除了冷加工、热加工和热处理外，还有一些其他方法可以恢复铝材料的形状，如电加热、电解沉积等。
这些方法可以根据具体情况选择，以达到最佳的恢复效果。
总结起来，铝材料的变形是由外力作用、温度变化和内部应力等因素引起的，可以通过冷加工、热加工、热处理等方法进行恢复。
在使用铝材料时，我们应该注意避免过大的外力作用和温度变化，以减少铝材料的变形问题，延长其使用寿命。
同时，对于已经发生变形的铝材料，我们可以采取适当的恢复方法，使其恢复到原来的形状，提高其使用价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金构件的变形矫正方法大全，附有实例
目前铝合金在产品加工制造行业被广泛应用。
铝合金产品在加工制造过程中由于受到外力或焊接应力的影响，通常会产生一定程度的变形，这些变形通常都要进行矫正，而使其符合产品质量要求。
实践证明，多数变形的构件是可以矫正的。
矫正的原理都是设法造成新的变形来达到抵消已经发生的变形。
在生产实际过程中普遍应用的矫正方法，主要有机械矫正、手工矫正和火焰矫正，因此要针对产品不同的结构和变形程度合理选择最佳的矫正方法，以获得最佳的矫正效果。
铝合金构件变形的原因
（1）原材料在加工过程中产生的变形由于原材料在挤压生产过程中产生的残
余应力而引起的变形。
如：挤压过程中冷却速度不一致、挤压设备调试失常等。
（2）在产品制造过程中产生的变形主要原因是外力影响。
如剪切过程中产生
的剪切挤压应力、热切割过程中热胀冷缩产生的收缩应力等。
（3）焊接过程中产生的变形主要原因是焊缝周围产生的横向和纵向收缩应力，通常称为焊接应力引起的变形。
（4）构件变形的实质不论构件发生何种变形，其主要原因都是由于其内部存
在不同程度和不同形式的残余应力，使其结构组织中一部分纤维变长受到周围的压应力，另一部分纤维变短受到周围的拉应力，从而造成了金属材料的变形。
矫正原理及常用方法
矫正的原理就是通过外力或局部加热，使得较长的纤维缩短，较短的纤维伸长，最后使得各层的纤维长度趋于一致，或达到我们要求的纤维长度，从而消除变形或使变形减少到规定的范围之内。
各种矫正方法在现场使用过程中要根据其构件结构特点、变形形式、工件大小等不同情况做相应的选择，必要时还需采取多种矫正形式相结合的综合矫正法。
其中火焰矫正是应用最为广泛的一种方法，其对于大型构件和自身强度较大构件的变形矫正效果最好，但火焰矫正也是一门较难掌握的矫正方法，如加热位置、温
度控制、冷却方式不当还会造成构件新的更大变形，甚至导致产品的报废。
因此，火焰矫正作业人员除要有丰富的实践经验外，还需掌握铝合金的热处理性能。
铝合金构件变形矫正方法
（1）机械矫正铝合金型材和8mm以上厚板常见的矫正设备是压力机。
一般来说，板材越厚越容易矫平，越薄的板材矫正起来越困难。
在采用机械矫正时需在受力部位加垫板，以避免材料表面产生压伤。
用压力机进行矫正通常是针对型钢单一方向的弯曲变形。
通常还要配有专用垫块和压块，以保证受力方向稳定，同时避免材料表面压伤保证矫正质量，如图1、图2所示。
（2）手工矫正对于变形较小的局部变形可采用手工矫正。
手工矫正的效果取决于对锤击部位、击打工具及击打方式的正确选择。
铝合金产品在选择手工矫正时需谨慎，实施手工矫正时需考虑选用合适的击打工具，如木锤、橡胶锤、尼龙锤等，如图3所示。
用大力击打时还需考虑在受力部位及垫、压部位加胶垫、木片或木块，以保证材料表面在矫正过程中不受损伤。
（3）火焰矫正火焰矫正经常采用以下三种加热方法：线状加热法、点状加热法、三角形加热法，如图4所示。
火焰矫正
（1）火焰矫正的原理和实施难度火焰矫正是利用金属局部加热后所产生的塑性变形来抵消原有的变形，而达到矫正的目的。
火焰矫正是利用火焰加热变形构件的凸部，使凸部金属加热膨胀受阻而产生压缩应力，当压缩应力超过加热金属的屈服点时，凸部金属纤维产生塑性变形，从而达到矫正的目地。
火焰矫正是一门较难操作的工艺，方法掌握、温度控制不当会造成铝合金构件产生新的更大变形，甚至导致材料烧损。
因此火焰矫正作业人员要有丰富的实践经验。
实际生产中作业人员往往将需要矫正的部位全部加热，然后浇水急冷，获得
变形，这种变形的方向和尺寸都无法控制，往往需反复校正，人力、物力浪费严重，在规模生产中工艺实施难度很大。
（2）铝合金构件在火焰矫正时必须考虑的因素①应先掌握被加热铝合金的热处理特性及加热温度。
矫正后材料性能有显著下降的，不能采用火焰矫正。
②火焰矫正中加热火焰的选择十分重要。
铝合金一般采用中性焰或轻微碳化焰。
③矫正前应仔细观察变形情况，考虑加热位置、加热顺序和矫正步骤。
（3）影响火焰矫正效果的因素①工件刚性。
②加热位置。
③火焰热量。
④加热面积。
⑤加热方式（点状加热、线状加热、三角形加热）。
⑥冷却方式（水冷、风冷、空冷）。
（4）铝合金加热时的温度控制由于铝合金在加热过程中颜色无明显变化，因此在火焰矫正过程中需格外谨慎和仔细。
加热温度需用温度笔来测试，如图5所示。
（5）5系铝合金构件火焰矫正的典型工艺①测量构件结构尺寸及几何公差，确定火焰加热的部位和方向，再由变形量的大小确定加热区域的大小，用记号笔标示加热位置及加热形式。
②将工件置于调修平台或支架上，利用长螺栓、F钳、压力机和压板等辅助工具固定工件，同时施加外力，使预加热区产生塑性变形（做反变形）。
③调整加热火焰，准备好冷却介质（水）。
④用250 ℃温度笔涂抹在加热区域。
⑤加热标示区域，当加热温度使温度笔变色时立即停止加热，并浇水冷却。
⑥一个加热矫正循环后松开所有压板、夹具等释放外力。
自由状态下检查工件各部尺寸及几何公差。
局部不合格处再进行一次火焰矫正。
第二次加热部位必须避开第一次加热部位，尽量避免重复加热同一部位，冷却后检查尺寸。
注意事项：加热时焊炬不停晃动，防止局部高温，每加热约5s用测温笔及时测量加热区温度,严禁超过350℃，尤其要严格控制加热区中心的温度，浇水时要考虑浇水方向对变形的影响。
铝合金火焰矫正示例图片，如图6所示。
机械矫正在实际生产中的应用
在CRH6动车司机室乘务员门生产中，乘务员门在组焊后门立柱直线度超差，
大量的采用了机械矫正法，其主要优点是：调修量容易操作掌控，无附加变形的影响，且对材质强度影响较小，生产效率高。
矫正过程如下：
（1）将待矫正乘务员门放置在工作平台上，并用支撑定位块垫起。
支撑定位块材质为铝合金和尼龙块，要求表面光滑，无棱角毛刺。
支撑定位块的形状要与待调修工件轮廓相适应。
支撑定位块的设置要使工件待调修部位与调修受力方向保持垂直，使工件受力方向与与其变形方向一致，保证调修效果。
（2）门柱调修时门柱两端支撑定位块到压头的距离要相等或近似相等（d≈d'），保证工件在进行压力调修过程中压头两端工件变形均匀，且保持稳定的状态。
支撑定位块到压头的距离d较大时，调修时所需要的调修力较小，但工件回弹大，适用于变形较小的均匀变形；当d较小时，所需要的调修力较大，调修效果明显，但工件表面易产生压痕。
因此要根据工件变形情况来确定支撑定位块的摆放位置。
（3）调修过程中压力机压头不能直接接触工件施压，必须在施压部位增加垫块。
垫块的大小和形状要与工件相适应，垫块要求具有足够刚度和适当硬度。
垫块应选择表面光滑的铝合金板、尼龙块或木块。
垫块的作用主要有两点：一是增加工件受力面积，防止压头对工件表面产生压痕，同时确保受力方向稳定；二是调修过程中垫块与工件表面能产生微小的相对滑动，减少对工件变形过程的影响。
（4）压力机对门立柱施压位置的选择，应选择门立柱刚度较大的位置，即门立柱变形最为严重的部位。
调修时注意压头的进给行程，先初步设定一个较小的进给行程，松开后查看变形矫正的效果；如果矫正效果不好，再次矫正时适当增加压头行程。
如此反复摸索变形调修所需要的力，逐渐矫正变形以满足技术要求，如图7所示。
结语
铝合金构件的矫正方法和矫正原理与钢结构矫正有很多共通的方面，关键是要掌握矫正铝合金的金属特性和热处理性能，特别是热加工温度的区别和控制手段，区别应对，以此为原则采用合理的矫正手段实施矫正，即能获得良好的矫正效果。
作者简介：王强、李东风、赵学武，中车南京浦镇车辆有限公司。
